低成本实现hdmi 2进2出或多进多出
折腾理由
家里客厅的设备比较多,机顶盒、游戏机、HTPC等,而输出也有电视和投影,因而就需要一个hdmi多进多出的设备,而上网搜了下这种设备,发现比较贵,基本都要300元以上,如:
这几个设备价格比较高,可以实现2路同时输出,而我的需求只是同一时间一路输入和一路输出,其他输入和输出在需要的时候进行切换就好了。比如我看电视的时候不会看投影,看投影的时候也不会看电视,玩游戏的时候不会开机顶盒,开机顶盒的时候也不会玩游戏。

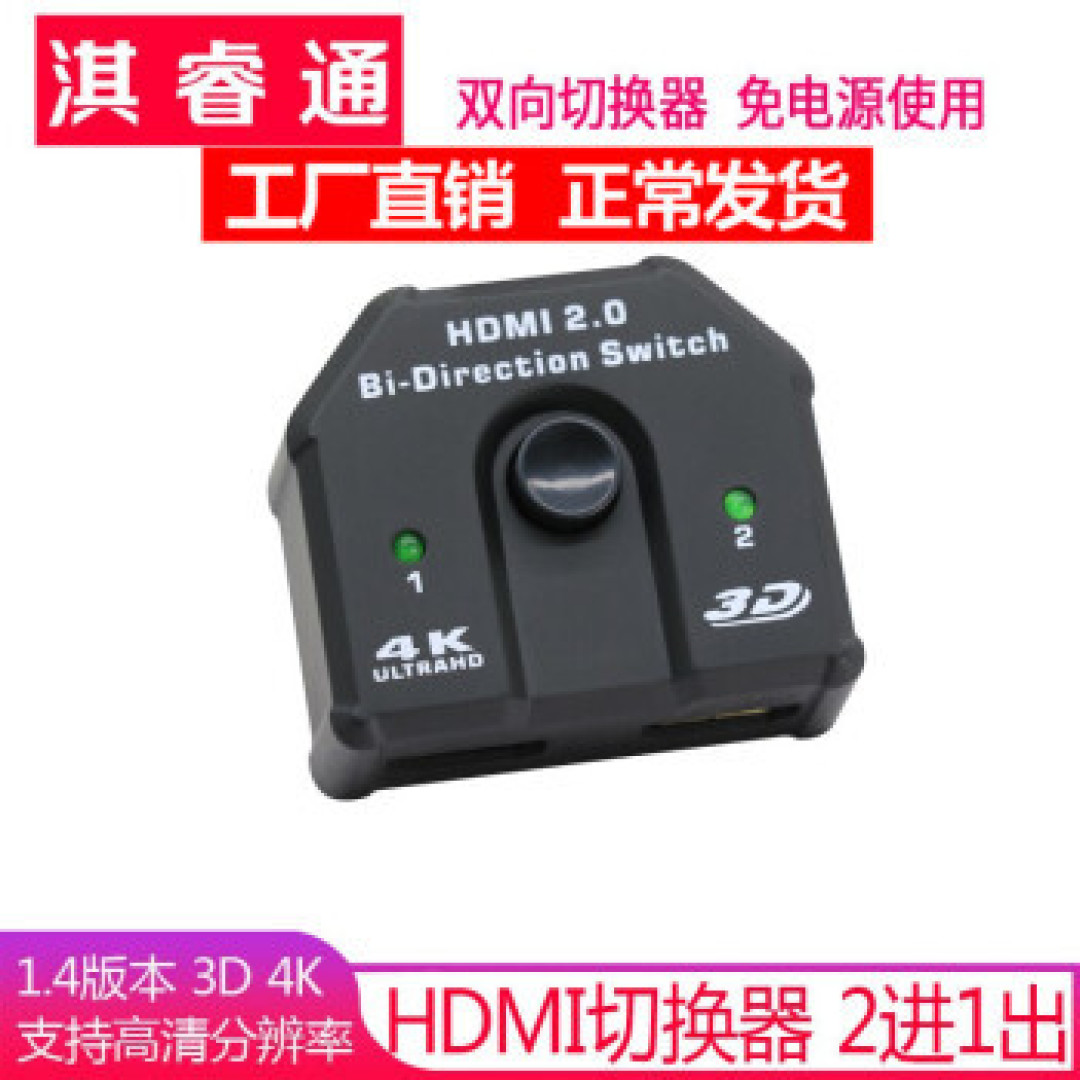

而刚好手头有两个以前买的2进1出的hdmi切换器,一个是pdd上买的,另一个是大妈推荐上买的,9.9包邮,现在恢复原价了。链接如下:
于是便想着,这个二进一出能不能倒过来用,一进二出,两个连在一起不就是二进二出了吗?
折腾过程

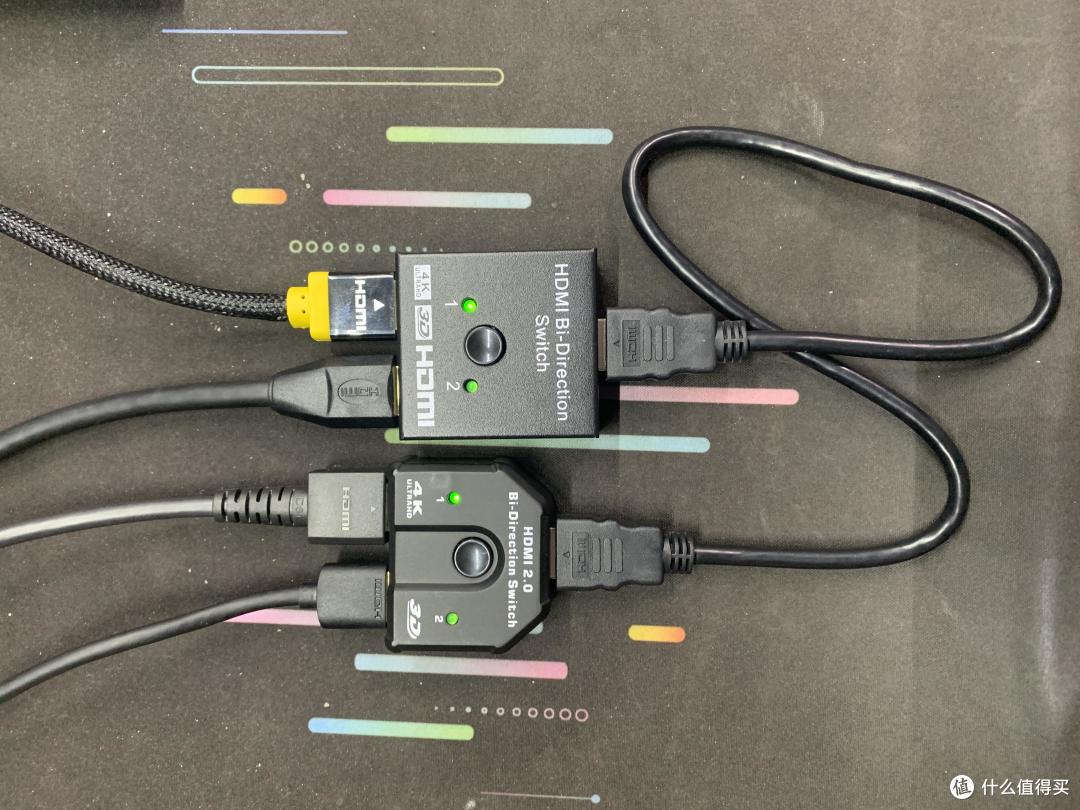

想到便开始做,找出两台切换器,用机顶盒和电脑作为输入,两台显示器作为输出,连接图如下:
图中下方的四根线分别为:电脑输入、机顶盒输入、显示器1输出、显示器2输出,两台切换器通过一根hdmi线连接起来。
下面我们来看切换效果:
1、两个切换器都切换到1口,即输入为电脑,输出为显示器1,结果:显示器1正常显示电脑内容:
2、输入为电脑,输出为显示器2,结果:显示器2正常显示电脑内容:
3、输入切换到机顶盒,输出仍为显示器2,结果:显示器2正常显示机顶盒内容:
4、输入切换到机顶盒,输出切换到显示器1,结果:显示器1正常显示机顶盒内容:
另外,因为两个切换器都支持4k,所以输出的两台显示器都可达到4k分辨率,至于刷新率是30hz,这个不知是切换器的问题还是显示器的问题,因为这个两台seiki显示器的hdmi口目前测试过的设备中,只有小米的盒子才能上到4k60Hz。有兴趣的可以去看一下我这两台显示器的晒单:
总结
1、本次尝试以极低的成本(20元出头)实现了hdmi接口的2进2出,当然,是非同时的输入输出,但是也能够完美达到我个人的需求,也应该能达到大部分人的家庭应用需求,即方便的实现输入输出切换,不用每次都要进行插拔,延长了设备接口和hdmi线材的使用寿命。
2、本次测试只是利用手头现有的设备,只实现了2进2出,如果想实现更多设备的输入输出,可以购买3进1出或4进1出的切换器,大妈上也有推荐链接:

没有发现什么损失。
这种接法信号损失情况怎样
能帮到你就好,我也是有这个需求,而且手头恰好有两个这东西才试了下
谢谢,确实有这样的需求,我目前是电视盒子和swicth(在路上>,其中的swicth,想自由选择输出到电视还是投影(输出到投影主要是给小孩用>,今晚刚好看到你的文章,实在感谢
一分四+一分二
4进二出的怎么弄,有什么好的建议吗?还有个音响
卧槽 天才。。。
5进1出的hdmi切换器🈶️支持通电(开机)自动切换的
你这29的是hdmi1.4的,有个39是2.0版本的还送一根2.0的线1.5米
我这个没出现这种情况,你看看是否是接触不良
请问你的这个切换过后是否出现信号断的问题?我试了俩牌子,线没问题的情况下还是会不时地断
同时通电就手动指定即可
淘宝上有2进2出的切换分配器器支持自动切换的
自动切换的话,如果俩设备都通电了咋办?
这种切换器太傻了,都是按钮式的。怎么就没商家开发哪个设备通电自动切换呢
确实可能会有这个,不过热插拔了很多次,目前还没事。实在不放心,可以先切换再开设备
这种接近热拔插,HDMI对热拔插支持的不太好,轻则无响应,重则烧接口
吓唬你的,可能没事。
dp切换器有的,不过价格很贵,要100多。而且能否这样用也不知道。如果输出是hdmi接口的话,输入端可以选择dp转hdmi线
我需要是DP,但是似乎没有DP口的这种设备
