随着笔记本的超薄化,像VGA、RJ45等大尺寸接口自然就会被移除,仅保留USB-C接口,因此扩展坞配件市场得以发展。充电头网最近拿到了eeco一款USB-C多功能扩展坞,这款产品便集成了USB-C/A、HDMI、RJ45四个使用最频繁的接口,上网、看视频和充电拷贝文件等日常活动均能满足。下面我们就对这款产品进行拆解,看看里面用料如何。

一、eeco多功能扩展坞外观

拆解报告:eeco四合一多功能扩展坞

包装盒正面印有eeco品牌和Type-C - Hub产品名称。

拆解报告:eeco四合一多功能扩展坞

产品已经通过了FCC认证和CE认证。

拆解报告:eeco四合一多功能扩展坞

打开包装盒,内部使用纸盒对产品进行固定保护。

拆解报告:eeco四合一多功能扩展坞

包装内全部东西一览,包括扩展坞、使用说明书和感谢小卡片。

拆解报告:eeco四合一多功能扩展坞

eeco这款扩展坞自带USB-C线缆,机身壳采用PC阻燃材质,表面哑光处理,两侧半圆弧面设计,顶面印有eeco品牌logo和接口标识。

拆解报告:eeco四合一多功能扩展坞

底面上印有产品型号、SN码和认证信息。

拆解报告:eeco四合一多功能扩展坞

机身前端设有USB-C、HDMI、RJ45和USB-A四个接口,接口旁都印有对应标识。

拆解报告:eeco四合一多功能扩展坞

线缆和机身连接处做了抗弯折处理。

拆解报告:eeco四合一多功能扩展坞

USB-C公头特写。

二、eeco多功能扩展坞拆解

拆解报告:eeco四合一多功能扩展坞

机身前端外壳采用卡扣进行封装。

拆解报告:eeco四合一多功能扩展坞

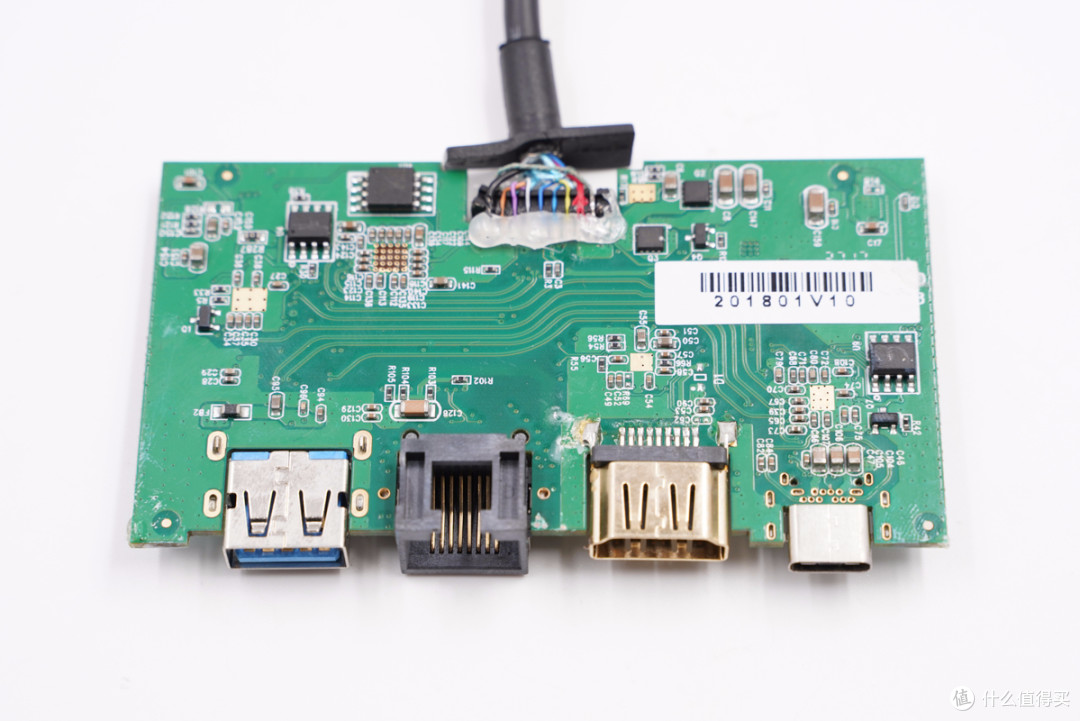

将PCB板取出,四个接口均为沉板过孔设计,以降低机身厚度。

拆解报告:eeco四合一多功能扩展坞

PCB板正面一览。

拆解报告:eeco四合一多功能扩展坞

PCB板背面一览。

拆解报告:eeco四合一多功能扩展坞

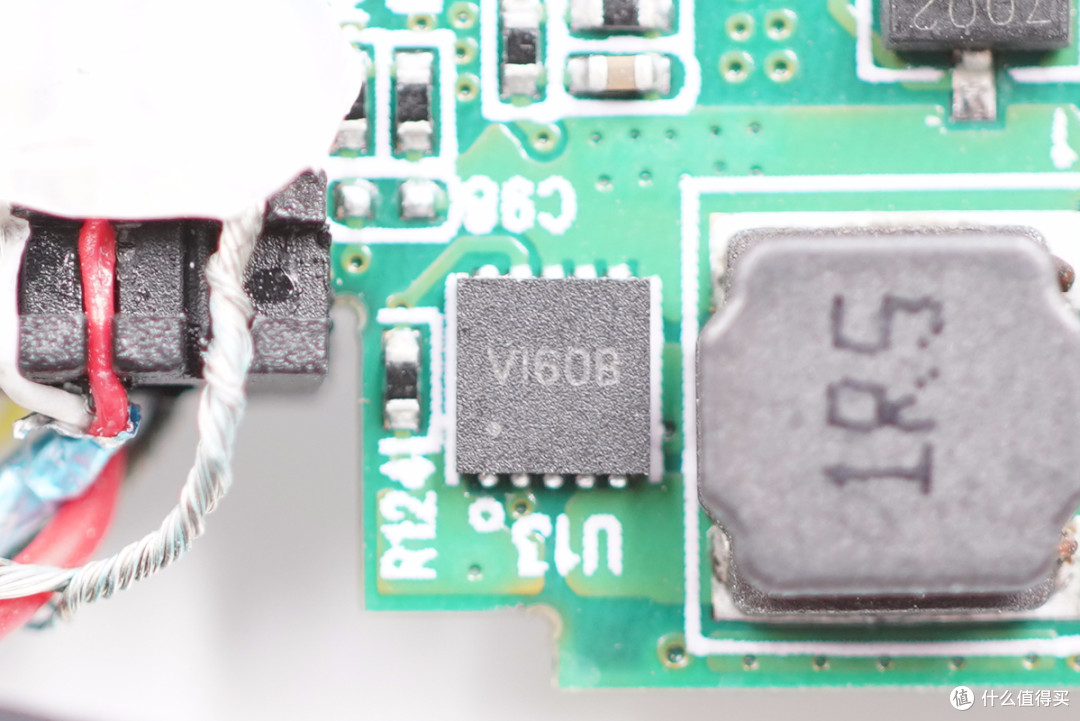

矽力杰 SY7304 升压转换器,支持1MHz开关频率。

拆解报告:eeco四合一多功能扩展坞

矽力杰 SY7304 详细资料。

拆解报告:eeco四合一多功能扩展坞

1R5升压电感。

拆解报告:eeco四合一多功能扩展坞

APEC富鼎4435GYT MOS,PMOS,耐压30V,导阻21mΩ,用于供电切换。

拆解报告:eeco四合一多功能扩展坞

富鼎4435GYT资料信息。

拆解报告:eeco四合一多功能扩展坞

矽力杰 SY8286A 同步降压转换器。

拆解报告:eeco四合一多功能扩展坞

矽力杰 SY8286A 详细资料。

拆解报告:eeco四合一多功能扩展坞

旁边的1R5电感特写。

拆解报告:eeco四合一多功能扩展坞

VIA威盛电子VL813-Q7,USB3.0 集线器芯片,将一路信号分成4路,给USB接口和网卡转换芯片使用,芯片内置稳压器。

拆解报告:eeco四合一多功能扩展坞

威盛VL813资料信息。

拆解报告:eeco四合一多功能扩展坞

MXIC旺宏25L512E存储器,存储集线器芯片配置。

拆解报告:eeco四合一多功能扩展坞

旺宏25L512E资料信息。

拆解报告:eeco四合一多功能扩展坞

25.000MHz无源晶振,为USB HUB芯片提供时钟

拆解报告:eeco四合一多功能扩展坞

USB-C口母座特写,内部夹钢片更加耐用。

拆解报告:eeco四合一多功能扩展坞

Parade谱瑞PS176HDM DP转HDMI芯片,将USB-C口中的DP信号转为HDMI输出,充电头网了解到,该芯片支持HDMI2.0标准,可以做到4K 60Hz输出。另外转换芯片与HDMI接口之间还有ESD二极管阵列保护,防止静电击穿损坏转换芯片。充电头网了解到采用这款芯片的还有联想USB-C迷你集线器、华为高清投屏连接线(CP76)、Moshi摩仕 USB-C多媒体转接器等产品。

拆解报告:eeco四合一多功能扩展坞

HDMI接口特写。

拆解报告:eeco四合一多功能扩展坞

REALTEK瑞昱RTL8153,网卡桥接芯片,用于USB转换成网卡,支持USB3.0/2.0/1.1,支持10/100/1000M网络速率。

拆解报告:eeco四合一多功能扩展坞

瑞昱RTL8153规格资料。

拆解报告:eeco四合一多功能扩展坞

旁边是一颗25.000MHz无源晶振,为网络桥接芯片提供时钟。

拆解报告:eeco四合一多功能扩展坞

网络隔离变压器,用于增强信号,抗干扰,并且对USB转网口芯片还有保护作用。

拆解报告:eeco四合一多功能扩展坞

RJ45接口特写。

拆解报告:eeco四合一多功能扩展坞

旺宏 MX25L1606E 存储器芯片。

拆解报告:eeco四合一多功能扩展坞

旺宏 MX25L1606E详细资料信息。

拆解报告:eeco四合一多功能扩展坞

旺宏25L512E存储器芯片。

拆解报告:eeco四合一多功能扩展坞

丝印Nb7BA的芯片。

拆解报告:eeco四合一多功能扩展坞

VIA威盛VL101-Q4,增强的DP交替模式芯片与Type-C接口控制器,用于DP Alt模式的视频输出。

拆解报告:eeco四合一多功能扩展坞

威盛VL101-Q4资料信息。

拆解报告:eeco四合一多功能扩展坞

USB-A端口的过流保护IC。

拆解报告:eeco四合一多功能扩展坞

全部拆解完毕,来张全家福。

充电头网拆解总结

eeco 1A1C四合一多功能扩展坞自带USB-C线缆,机身壳哑光处理,两侧弧面设计使用不硌手。产品整体小巧扁平,不占用桌面空间。这款扩展坞集成了USB-C、USB-A、HDMI、RJ45四个使用最频繁的接口,满足日常办公的基本活动需求。

充电头网通过拆解发现,扩展坞内部采用了富鼎4435GYT、谱瑞PS176HDM DP转HDMI 转换芯片、瑞昱RTL8153网络桥接芯片、威盛VL813-Q7 USB3.0集线器芯片和VL101-Q4 DP切换芯片以及旺宏25L512E和MX25L1606E等多款业界知名厂家的芯片,用料扎实。此外内部线芯注塑固定和保护;所有的接口均为沉板过孔焊接,不仅降低了产品的厚度而且增强牢固性;USB-C线缆抗弯折处理更耐用。
