拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

2021-02-22 10:26:36 2点赞 10收藏 10评论

可能很多人的传统观念里,拓展坞的定义就是可以接口拓展,由一变多。不过这也能理解,毕竟现在市面上大多数的扩展坞产品也是这么设计的,在创新性设计上有所突破的产品少之又少。不过近期国际知名储存厂商希捷将存储与扩展坞结合,设计出了一款全新的“带有拓展功能的存储产品”,或者说在拓展坞上面添加了内存,一站式解决方案。

而且这可不是一般看似“鸡肋”的设计,除了配有强悍的雷电3接口,希捷更是将存储容量设计到了4TB。大容量与高速度的结合,让这款产品的性能一步到位,十分强悍。下面充电头网就对这款十分具有创新性的扩展坞进行拆解,看看其内部做工如何。

一、希捷多功能硬盘拓展坞外观

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

包装盒左上角是SEAGATE品牌标识,右上角是产品4TB内存容量,表明这是一款带有4TB内存容量的拓展坞。右下角是产品的外观展示图,并且还带有信息描述。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

包装盒顶部的一次性密封贴纸。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

打开包装盒,产品外套保护袋,两侧设有泡沫进行固定保护,避免运输过程中造成损坏。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

包装内物品一览,包含希捷拓展坞、雷电3数据线、适配器以及中/欧/英/美规四种电源延长线,方便不同地区的用户使用。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

产品整体采用方正造型设计,棱角分明;机身分为黑灰色两段,灰色机身顶面印有SEAGATE品牌,侧面设有方形网格的散热窗口。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

机身正面配有各种接口,从左往右依次是电源输入接口、两个雷电3接口(其中一个雷电3为连接电脑的接口)、DP接口,三个USB3.0接口、千兆网口。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

背面配有电源按键、两个USB3.0接口、3.5mm耳机插口和麦克风接口。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

机身底部四角都设有防滑垫,放在桌面上十分稳固。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

此外底面也设有散热孔,大面积散热窗口可以及时将内部热量排出。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

窗口旁边贴有产品参数铭牌,可以看到S/N序列号、型号以及制造年份等信息,产品已经通过了FCC、CE、EAC、KC、NOM和NYCE等认证,输入功率为20V5.5A,支持为外设供电,不会出现从电脑取电供电不足的情况。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

可以直接将磁吸的灰黑两段机身拆开,内部设有可以加装移动硬盘的M.2NVMe升级安装槽,两侧使用螺丝固定。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

除了固定螺丝,机身内部还设有三个金属触点,用来驱动RGB LED。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

此外这一侧面上也设有通风窗口,可以看到窗口后面加装有散热风扇。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

希捷的这款酷玩系列游戏扩展坞拥有非常丰富的接口拓展,可以通过拓展坞将MacBook Pro视频输出至显示器。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

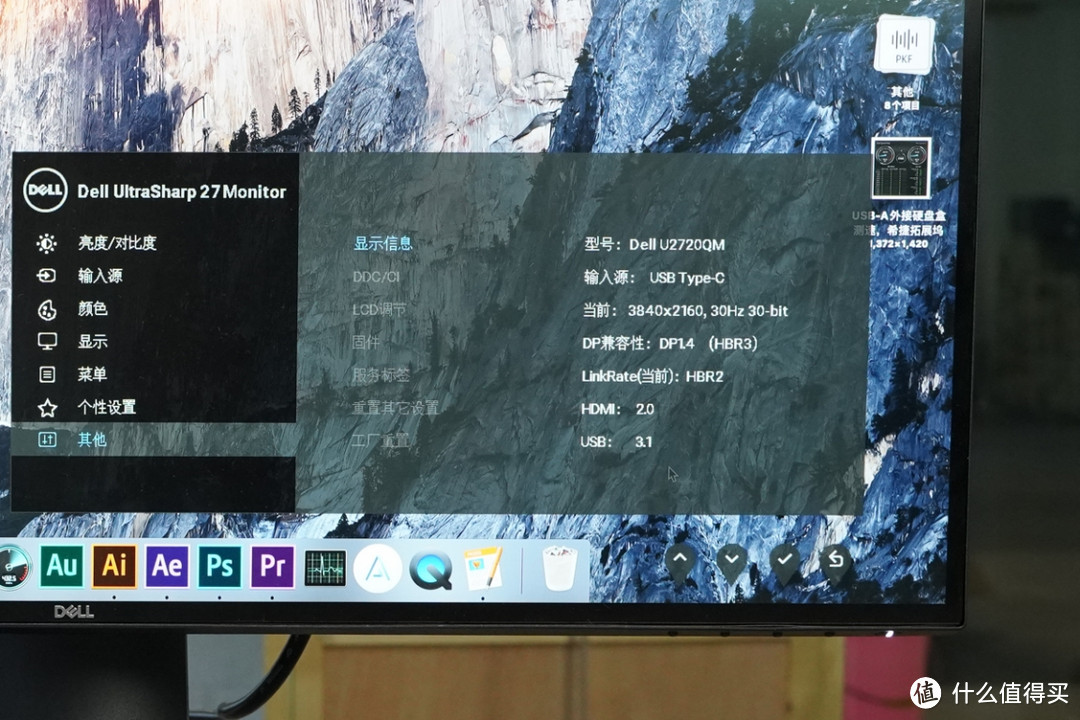

显示器参数一览,当前的分辨率为3840×2160,30Hz,30-bit,拓展坞完美支持4K分辨率的显示器。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

最后来看看这款产品接口的性能表现。首先测试扩展坞的5个USB3.0接口数据传输速度,测试条件为使用A to C的数据线连接至拓展坞和硬盘盒(硬盘盒内带有紫光P5160硬盘,硬盘盒为USB3.1 Gen2的NVMe硬盘盒),最终测得写入速度为378.8MB/s,读取速度为882.5MB/s,数据符合USB3.0的数据传输速度标准。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

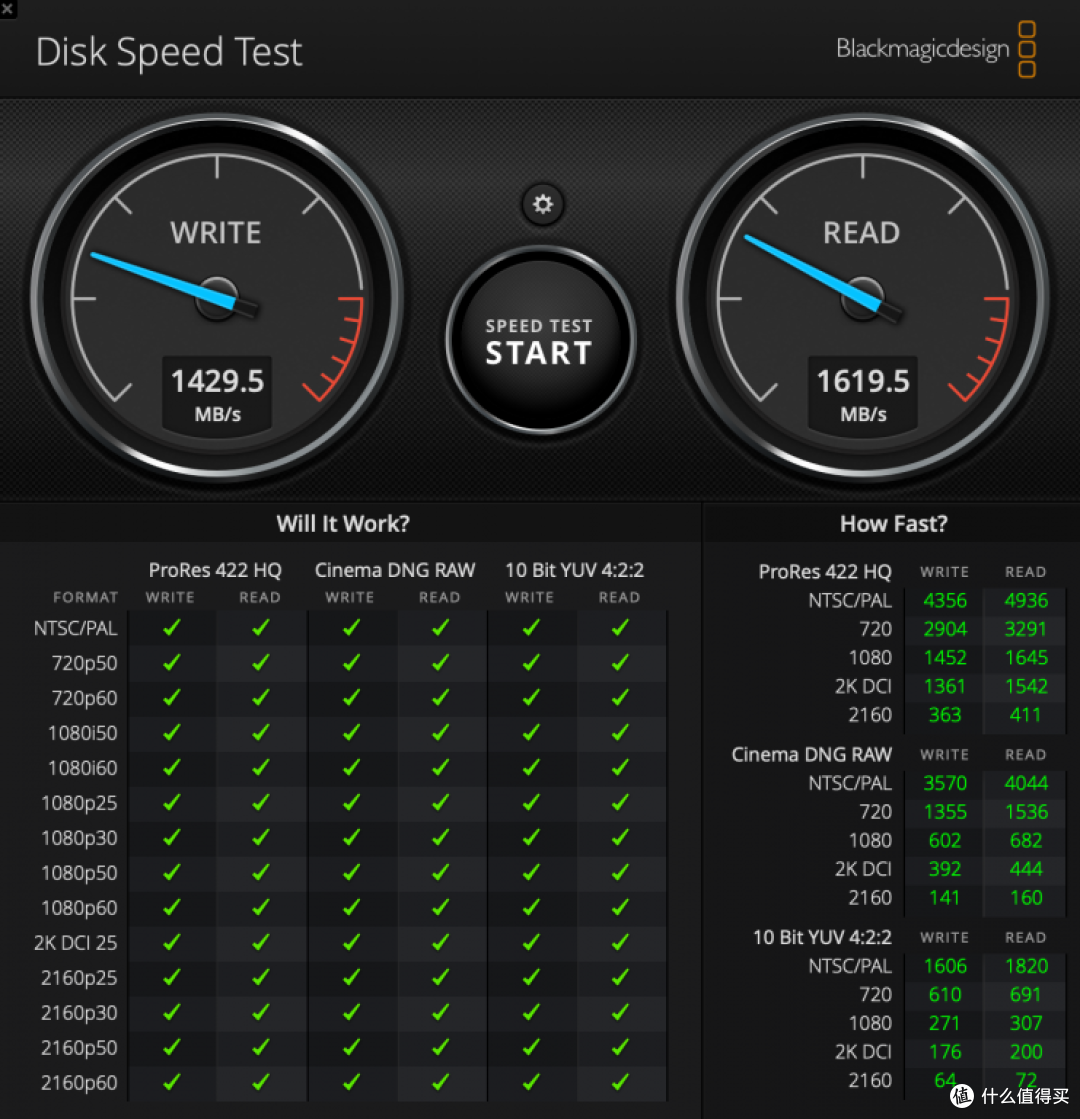

然后来看看拓展坞自带的雷电3接口的传输速度,测试条件为使用雷电3数据线的一端连接至拓展坞的雷电3接口,另一端连接到雷电3硬盘盒(硬盘盒内是三星970Plus硬盘),最终测得写入速度为1429.5MB/s,读取速度为1619.5MB/s,符合雷电3的数据传输速度标准。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

使用雷电3接口为笔记本电脑充电,通过ChargerLAB POWER-Z KM001C测得充电功率为4.91V 2.82A 13.91W,成功握手PD2.0快充。

二、希捷多功能硬盘拓展坞拆解

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

将两段机身拆开,内部设有可以加装移动硬盘的M.2NVMe升级安装槽,两侧使用螺丝固定。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

拆掉两侧螺丝打开上顶盖,安装槽内部上下方均有导热垫,为加装的固态硬盘进行导热。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

小PCB板使用黑色螺丝以及固定柱进行固定。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

撕掉防滑胶垫,下面有螺丝进行封装固定。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

拆掉底部全部的螺丝即可将机身壳拆开。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

将机身壳打开,内部4TB的机械硬盘占据了绝大部分空间,内部设有大小契合的凹槽来固定硬盘。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

固态硬盘小板和顶盖的一块PCB板连接。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

另一面还有连接器,用来连接扩展坞电路板。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

固态硬盘插板正面一颗芯片特写,丝印075 401。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

顶盖小板上覆盖有导光塑料板。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

拆掉导光板,板子左端设有一颗芯片,此外边缘上设有LED灯。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

TI德州仪器LP5036 RGB LED灯驱动器,用于输出LED光效。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

德州仪器LP5036资料信息。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

RGB LED灯特写。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

板子背面一览,两端各设有三个金属触点,用来供电和通信,驱动RGB LED。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

镀金顶针特写。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

硬盘前端设有散热风扇,导线采用插拔式设计,组装方便。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

后端固定有一块PCB板,用来连接硬盘和扩展坞电路板。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

侧面有两颗螺丝进行固定,下层是扩展坞电路板。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

另一侧也有两颗螺丝进行固定。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

将用于支撑机械硬盘的塑料框架拆下,底部设有金属板,板子中心开有过气孔。塑料框架和扩展坞电路板之间中空设计,通过风扇将硬盘和电路板产生的热量通过散热窗口排出。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

将机械硬盘从固定槽里取出。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

机械硬盘顶面贴有相关信息贴纸,希捷NAS专用盘,空气盘,IronWolf Pro系列,ST4000NE001。并且已经通过了RoHS、TUV、KC和CE等认证。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

硬盘背面PCB板反装。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

机械硬盘与这块PCB板进行连接,板子背面什么也没设有。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

小板正面一览,设有四颗电解电容和屏蔽罩。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

四颗滤波电容特写,规格均为100μF 16V。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

屏蔽罩拆开一览。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

扩展坞底部机身壳采用金属材质,可帮助吸收热量。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

PCB板正面一览。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

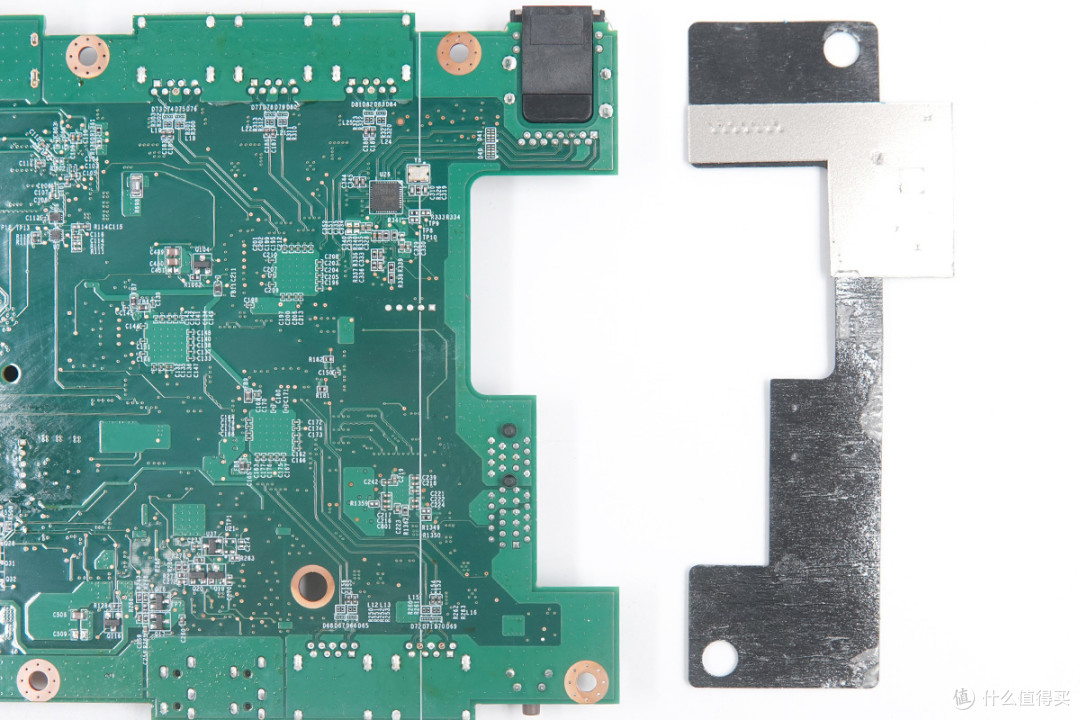

板子背面右端贴有绝缘塑料板和导热石墨贴片,整个背面几乎没有设有元器件,但对应正面芯片处都做了过孔设计,加强散热。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

拆掉绝缘板,在导热石墨贴片下面有一颗瑞昱RTL8153。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

电源输入接口特写,外套金属壳加固,金属壳上刻有FOXCONN字样,由富士康提供。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

AONR21357 两颗PMOS管,来自美国AOS万代,这里作为输入保护开关。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

AONR21357 详细资料。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

两颗电解电容特写,规格为100μF16V。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

Intel英特尔JHL7440,支持两个PCIE3x4接口,支持DP1.4,兼容USB-C。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

LPC11U67J,来自NXP恩智浦,用于整机控制及灯光控制。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

MPS 丝印FZK 的降压芯片。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

旁边的2R2降压电感特写。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

安森美FDMC6679AZ,PMOS,耐压30V。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

安森美FDMC6679AZ资料信息。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

散热风扇特写,建准磁浮风扇。4010尺寸,12V供电,支持测速。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

USB-C口控制器采用赛普拉斯CYPD5235‐96BZXI,双USB-C口控制器。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

赛普拉斯CYPD5235‐96BZXI资料信息

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

另外两颗AONR21357 MOS管,作为USB-C口保护开关。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

两个USB-C母座都贴有导电布,并刻有“LUXSHARE”字样,来自立讯精密。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

两个USB-C母座之间有一个按键,用于产品固件升级。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

TI TPS2553 高精度可调限流开关,用于USB端口限流保护。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

TI TPS2553 详细资料。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

DP接口特写。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

MXIC旺宏MX25V2035F存储器。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

旺宏MX25V2035F资料信息。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

威锋电子VL822-Q7,USB3.1 Gen2集线器芯片,支持1分4,用于端口分配,共有3颗用于端口分配及连接网卡及音频编解码器等外设。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

MPS 丝印FZK 的降压芯片。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

2R2电感特写。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

另一颗旺宏MX25V2035F。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

另一颗威锋电子VL822-Q7。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

第三颗旺宏MX25V2035F。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

第三颗VLI威锋VL822-Q7。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

每个USB-A口旁都设有一颗限流芯片以及滤波电容。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

DIODES达尔AP2171,1A单路电流限制负载开关,用于USB接口过电流保护。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

达尔AP2171资料信息。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

三颗滤波电容特写,150μF 10V。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

三个USB-A母座特写,过孔焊接,外壳上印有A935A字样。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

旺宏MX25V1035F存储器。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

旺宏MX25V1035F资料信息。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

祥硕ASM235CM,USB3.1转SATA6G 桥接转换器,用于内置硬盘数据传输。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

1250晶振特写。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

德州仪器TPS2557精密可调节限流开关。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

德州仪器TPS2557资料信息。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

两颗滤波电容特写。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

另外两个USB-A口特写。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

德州仪器PCM2912A,具有USB接口、单声道麦克风输入和立体声耳机输出的音频编解码器,用于扩展坞音频接口。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

德州仪器PCM2912A资料信息。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

6.000晶振特写。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

美信 MAX97220A 差分输入的耳机放大器,用于驱动外接耳机。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

美信 MAX97220A 详细资料。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

耳机和麦克风接口特写。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

板子背面的REALTEK瑞昱RTL8153,支持USB3.0/2.0/1.1,支持10/100/1000M网络速率。左下角有一颗晶振,为网络桥接芯片提供时钟。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

瑞昱RTL8153规格资料。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

RJ45接口特写,沉板过孔焊接,并且贴有导电布。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

安森美FDMC510P,PMOS,耐压20V。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

安森美FDMC510P资料信息。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

芯科Si52112-B6时钟发生器。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

芯科Si52112-B6资料信息。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

丝印T120的晶振。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

MPS 丝印FZJ的降压IC。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

2R2电感特写。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

丝印25Q80DVSIG,来自winbond华邦。

拆解报告:SEAGATE希捷5A2C七口多功能硬盘拓展坞

全部拆解完毕,来张全家福。

充电头网拆解总结

希捷5A2C七口多功能硬盘拓展坞设有可自定义RGB灯效,打造炫酷游戏风格。产品支持多种外设,一线解决所有外设需求,配备的5A2C七个USB接口速度都非常快,满足多任务同时进行,节省时间。此外创新性的内置4TB超大容量机械硬盘,同时用户还可根据自己的需求加装固态硬盘。性能上是大容量与高传输速度的结合,使用十分方便,轻松解决日常办公或娱乐中的各种问题。

充电头网通过拆解发现,产品内部使用了英特尔JHL7440雷电控制器、德州仪器PCM2912A音频解码器、威锋VL822集线器芯片、瑞昱RTL8153网络控制器、祥硕ASM235CM桥接芯片、美信 MAX97220A耳机放大器等多款业界知名厂家的芯片配合完成扩展坞的各项功能,整体用料扎实。

设计方面,机身底部以及内部中间层采用金属材质来吸收热量,前后端以及底部还设计有散热窗口,内置小风扇进行散热,各个接口都有过流保护IC,防止损坏的设备影响扩展坞正常运行。此外PCB板背面对应关键芯片处都做了过孔处理,保证设备长时间工作;接口母座上贴有导电布,并且由富士康和立讯精密等大厂提供。
