【家庭影院案例】武汉万科别墅地下室老影院:改动换面,器材+装修双升级基本情况简介

实施方类别:影音设计师

案例类别:定制影院

位置及周边概括性描述:影院位于湖北省武汉市万科高尔夫联排别墅地下一楼。

资金投入:视听室总计投入16万元,其中影音器材投入9.5万元,视听室装修投入6.5万元。

空间信息:长5.78米×宽3.95米×高2.77米

用户使用需求:因为是老影院改造,所以用户非常清楚问题所在。提出了三点很清晰的要求:第一,解决原先龙骨共振的问题。第二:原墙面和顶面反光影响投影机画面,需要改造成深色的吸光材料。第三:需要更大的画面提升视觉的冲击感。另外客户平时都是看美剧为主,音量一般不会开很大,需要在小音量下也有很多声音细节。

【家庭影院案例】武汉万科别墅地下室老影院:改动换面,器材+装修双升级

设计师:刘睿谦,2004年毕业于湖北工业大学,同年加入影音行业,THX HT1认证工程师。2008年开始设计与施工私人影院与HIFI声学空间,项目遍及武汉三镇,保利十二橡树庄园,长岛,华侨城,万科高尔夫等均有大量的昊声定制影院。从2009年开始几乎每年都有优秀案例刊登于《家庭影院技术》等权威影音杂志

设计公司:武汉昊声商贸有限公司

器材列表

  • 主音箱:Klipsch RP260F

  • 中置音箱:Klipsch RP250C

  • 侧环绕音箱:Klipsch RP240S

  • 后环绕音箱:Klipsch RP140SA

  • 全景声音箱:Klipsch R-1650-C

  • 低音炮:Klipsch RP112SW×2

  • 功放:ONKYO RZ820

  • 投影机:EPSON TW8200

  • 幕布:jk150英寸画框透声幕

影院构建过程,声学/光学处理及特别设计

拥有一间私人影院却很少使用,不外乎两点:效果不好或没有片源。后者如今的解决方案非常多,例如威动带点播功能的4K播放机,而前者就需要一家专业的公司为您提供整体解决方案了。一转眼,定制安装影院已经在国内流行十多年了。

回看昊声在09年前后完成的许多作品发现,无论是声学还是美学已有一些不能满足现在超高清时代的观影需求。一些使用率较高的老客户开始有了将原有使用时间较久的影院进行二次改造的想法,尤其是一些业主当时“想当然”自装的影院,“重装”的需求就尤其迫切。于是,我们就有了现在这个案例。

【家庭影院案例】武汉万科别墅地下室老影院:改动换面,器材+装修双升级

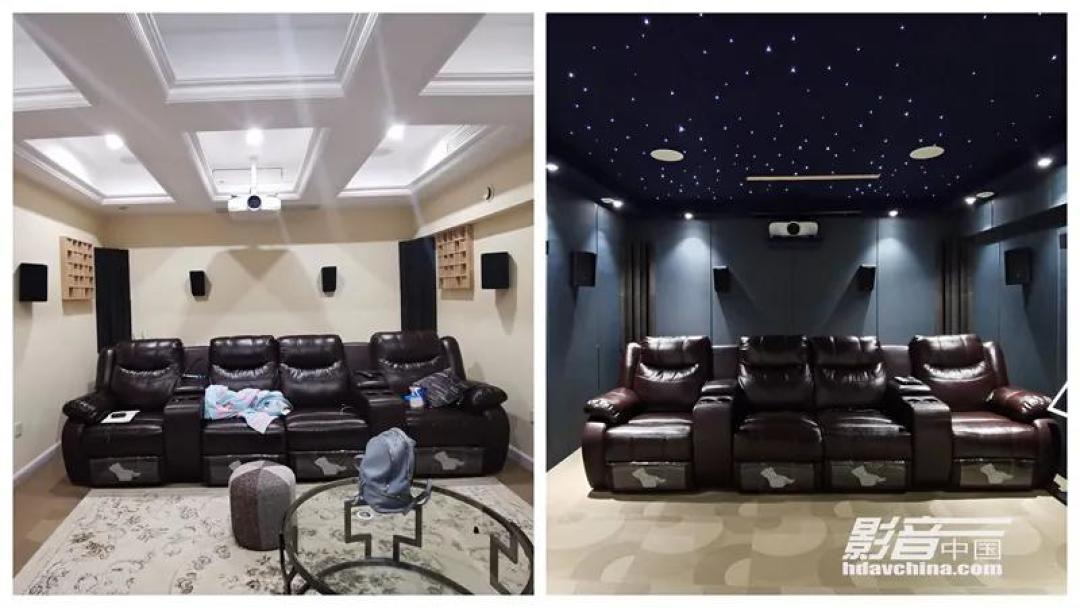

左边是影院改造前的照片,右边是完成改造后的

原先的影院,客户已经使用了数年有余,并且每周使用次数至少在三次以上。在使用的过程中有两点让客户觉得体验感不好:

第一:影院墙壁内的轻钢龙骨共振严重,每次观影一些低音效果比较明显的电影,墙壁里面就会发出金属材料的撞击声。这个实在让人无法忍受;

第二:由于墙面和顶面都采用了浅色的乳胶漆,投影机的画面会有比较严重的反光,会影响观影时的沉浸感。由于采用了传统的落地式音箱,幕布两边需要预留摆放音箱和低音炮的位置,投影幕布的尺寸有所限制,画面不够震撼。于是在昊声的建议下直接选择:推倒重来。

【家庭影院案例】武汉万科别墅地下室老影院:改动换面,器材+装修双升级

原先轻钢龙骨的安装方式采用的是天地加穿心的传统“隔墙”的安装方式,龙骨与龙骨之间由金属卡扣固定,间隙大,遇到较低的声音频率产生共振肯定会发出噪音。

【家庭影院案例】武汉万科别墅地下室老影院:改动换面,器材+装修双升级

【家庭影院案例】武汉万科别墅地下室老影院:改动换面,器材+装修双升级

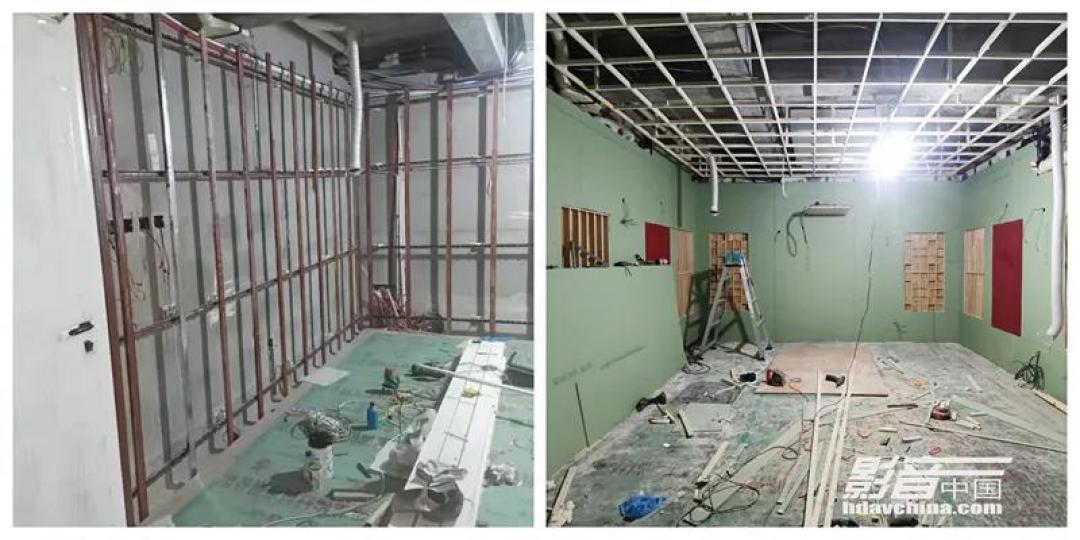

昊声的施工方式采用的是标准的声学“断桥”安装方式。在原始的墙面上先用膨胀螺丝安装好专用的墙面减震卡,然后再将龙骨用螺栓固定到减震卡上,确保不会“硬碰硬”和共振情况的发生。在做隔音层的过程中,昊声采用最严谨的:三文治”结构。

在安装好的龙骨内填入隔音棉,封第一层石膏板(位于地下室的影院一定要使用防水石膏板)然后在石膏板的基础上粘贴一层隔音毡再固定第二层石膏板,这样可以有效的隔音40DB以上。同时弹性剪力结构对低音驻波也有很好的消除作用。

【家庭影院案例】武汉万科别墅地下室老影院:改动换面,器材+装修双升级

【家庭影院案例】武汉万科别墅地下室老影院:改动换面,器材+装修双升级

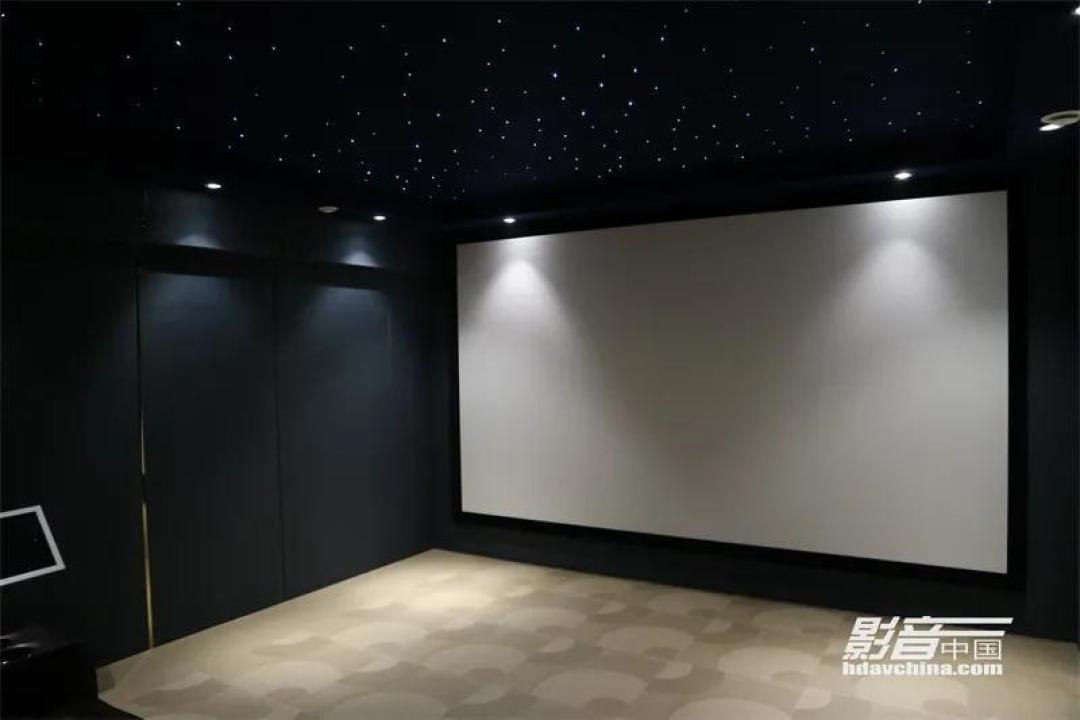

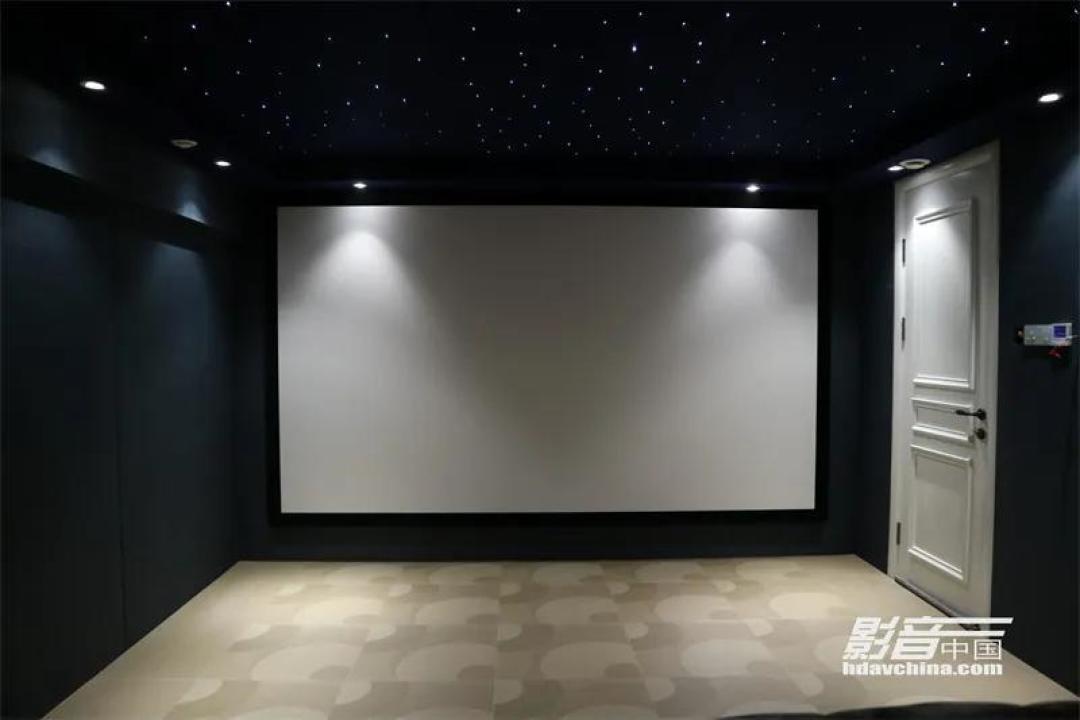

原先的声学材料全部采用的是明装的方式,这次改造后,声学材料被全部隐藏在了深色透声布之后,做到了声学处理与美观的结合。为了获得更大的幕布尺寸,改建的视听室,采用了150英寸的透声画框幕布。主音箱、中置音箱和低音炮隐藏在了幕布的背后。

【家庭影院案例】武汉万科别墅地下室老影院:改动换面,器材+装修双升级

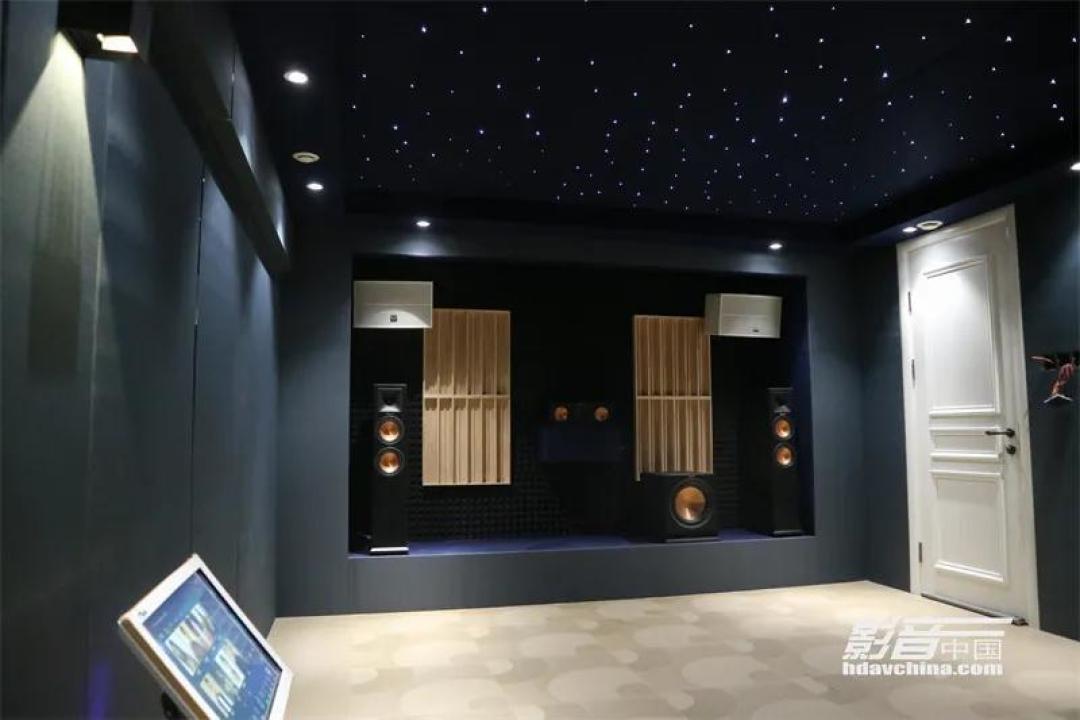

原先的音箱来自KLIPSCH大名鼎鼎的RP系列,业主对其音效还是相当的满意,在完工后根据昊声的建议增加了一个同系列的低音炮,将原先的7.1.2升级成为了7.2.2。

【家庭影院案例】武汉万科别墅地下室老影院:改动换面,器材+装修双升级

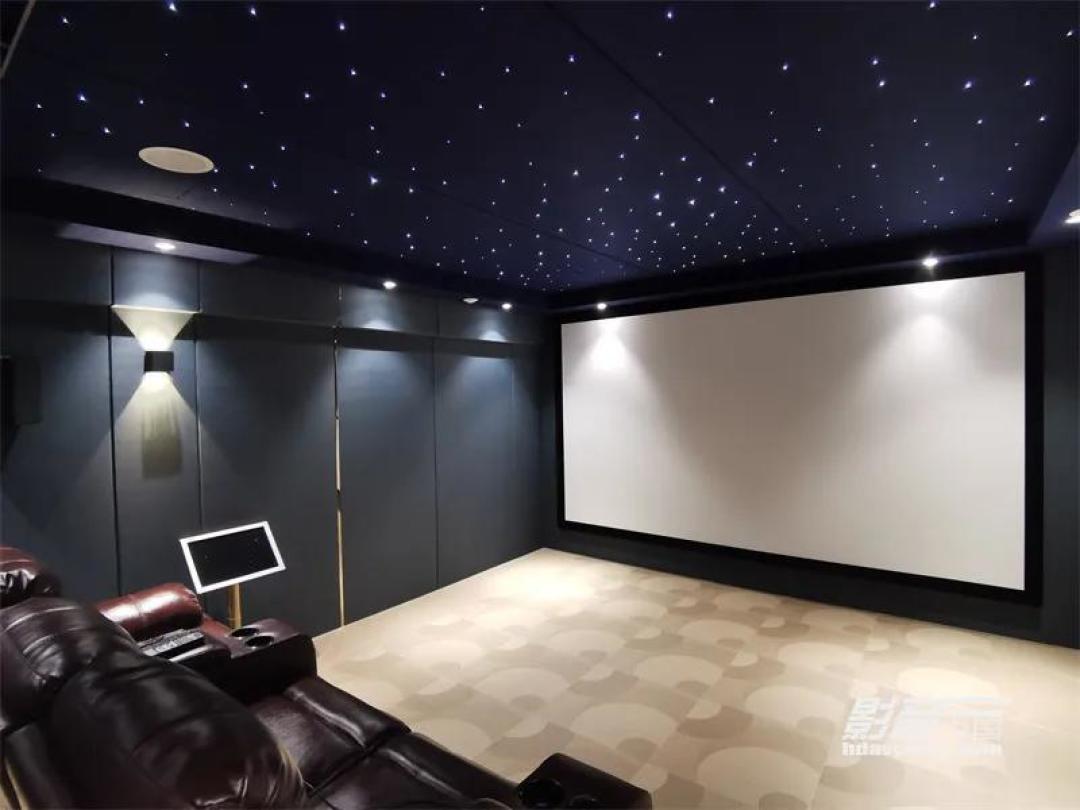

由于顶面采用的是聚酯纤维板制作的星空顶(这种材料对中高音有很强的吸收作用,一般不建议大面积使用),所以,除了前墙和第一反射点昊声采用了吸音材料,其他反射点和后墙全部采用了扩散材料。实际效果也非常不错,采样频率的RT60数值差非常的小,而且严格的控制在THX建议的0.3以内,实际听感也很出色,中高音清晰,低频干净利索,坐在沙发上有明显的“抖裤腿”感。

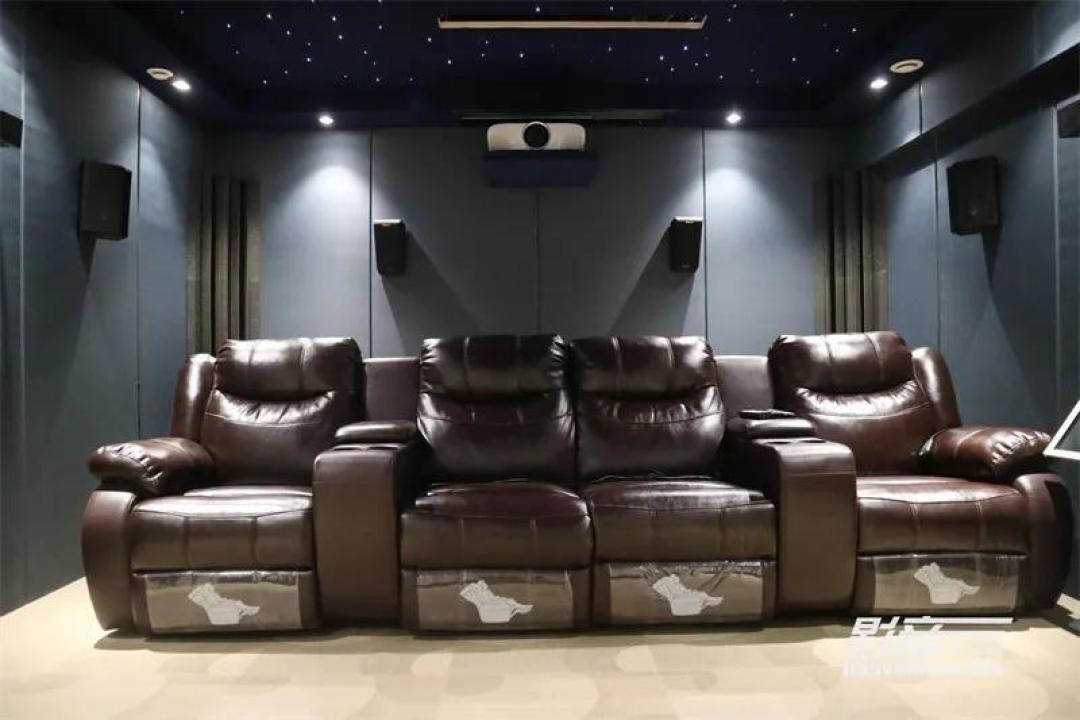

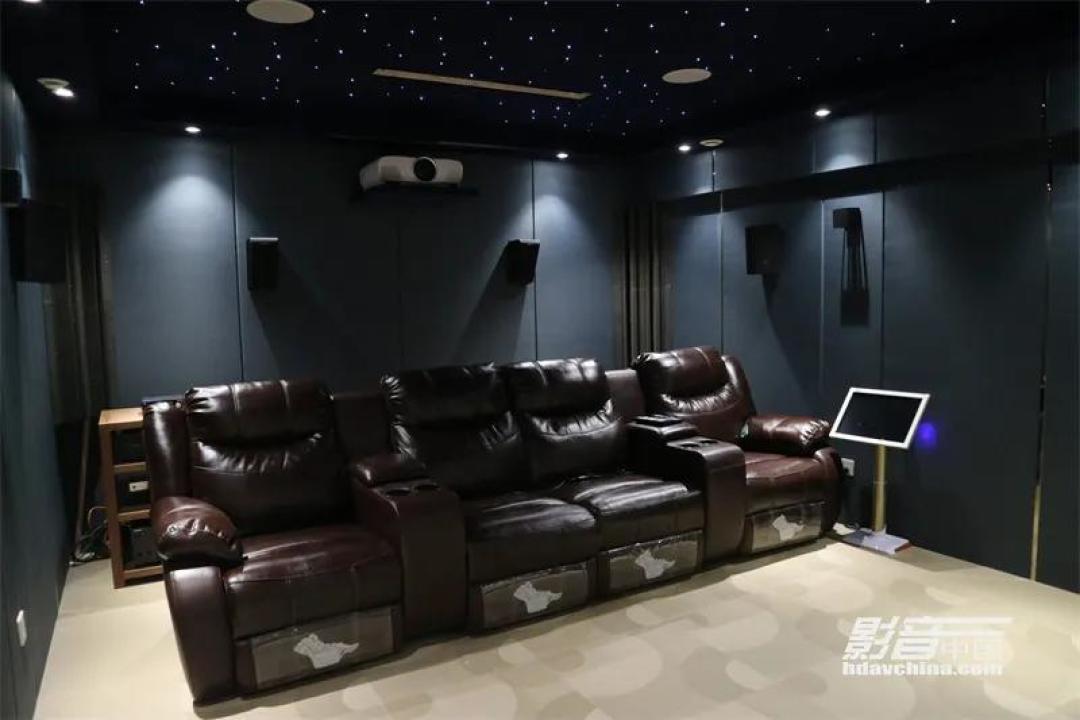

整体风格与效果

【家庭影院案例】武汉万科别墅地下室老影院:改动换面,器材+装修双升级

【家庭影院案例】武汉万科别墅地下室老影院:改动换面,器材+装修双升级

【家庭影院案例】武汉万科别墅地下室老影院:改动换面,器材+装修双升级

由于客户的别墅已经入住,并且家中有两个小孩,所以视听室的施工必须做到快速且环保,即装即用。昊声通过12个工作日的加班加点,将这件拆成毛坯房的视听室崭新的交付给了业主。由于全部采用了绝对环保的材料和基本没用胶水,所以完工后的第二天业主就开始使用,对改造后的影院效果非常满意。
