利用威联通TS216打造一个家庭文件中心以及网心云回血中心

前言

一千块出头买一台双盘位威联通TS216其实是一个很不错的选择，尤其是这个NAS还支持双M.2固态盘位，支持Nvme协议。

自己买两块4T的机械硬盘，也就700，再去买两块512G的固态当系统盘和docker盘，也就四百不到。

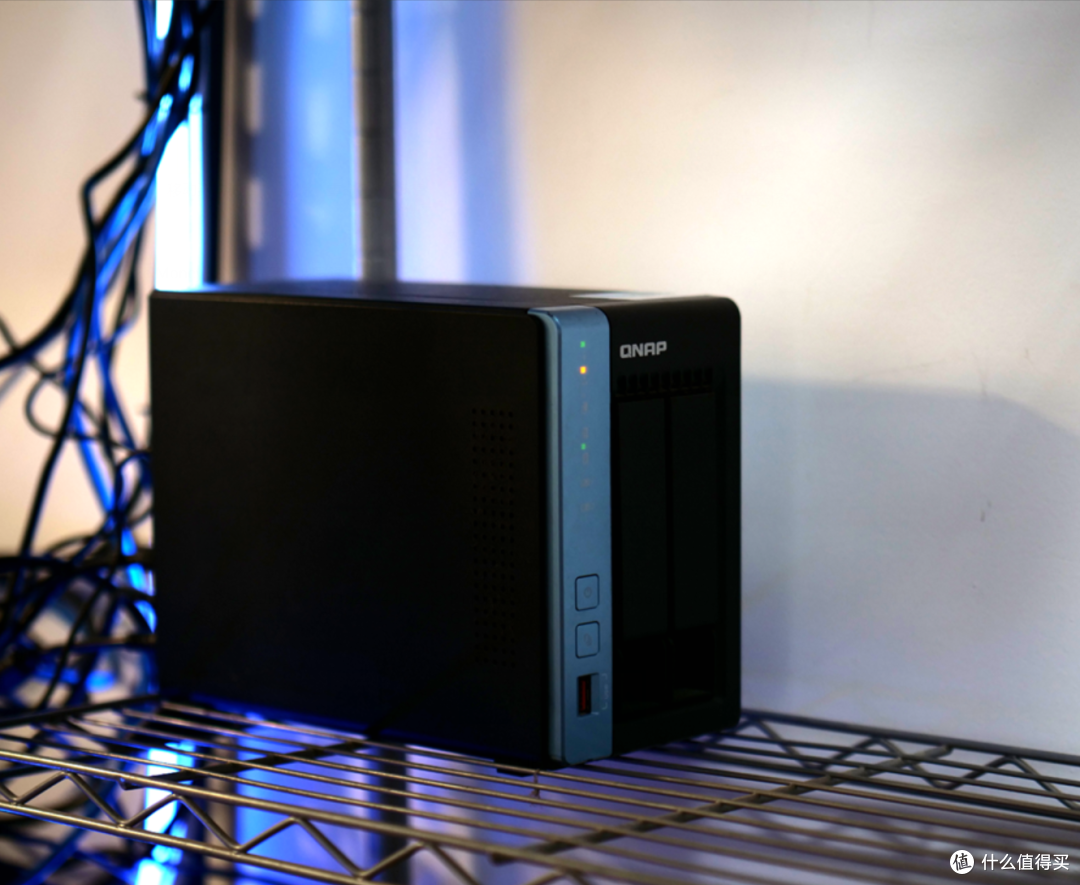

所有的设备搭配好之后往铁架子上一放，就相当完美了。既能当NAS存点文件，还能当服务器挂点回血的脚本。

开箱

TS216这个最大的亮点是用了ARM架构的A55 4核处理器。

我个人盲猜它是用的RK3568，功耗低性能高，还集成了G52 GPU，有内置的NPU，做影音处理的时候相当方便。

这个处理器内置的NPU算力是0.8T，支持4K 60FPS的视频解码，支持HDR，支持USB3.0，PCIe3.0。

虽然是ARM架构，但是也支持Docker，可以自己部署一些有意思的脚本来玩。

整机尺寸部分是182mmX106mmX220mm，无论是放在桌面上还是放在角落里，都不是很起眼。

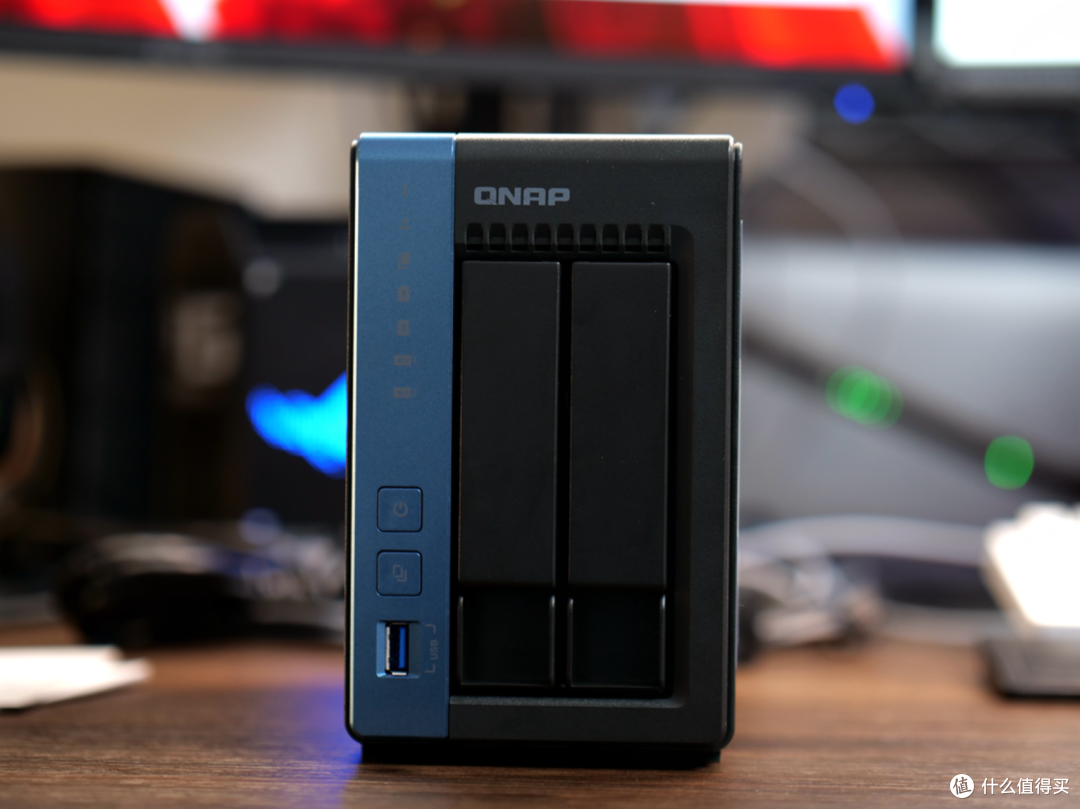

正面是双3.5寸快拆盘位，USB3.0接口，开机按键，一键复制按键，以及一排指示灯。

背面是接口部分，DC电源接口，千兆有线网接口，两个USB-A 2.0接口，以及一个防盗锁接口。

最棒的是那个散热风扇，大尺寸风扇散热效果好，而且噪音低。

上面和侧面都是完整的无接口设计，但是上面还贴了一张标签标注了它的基本硬件参数。

电源部分，威联通TS216配的是航嘉的电源，稳定性和安全性还是有保障的。

电源也是分离式设计，耐用性与易维护性拉满。

3.5寸机械硬盘的安装你只需要把快拆硬盘拆下来就行，而M.2硬盘的安装，你需要用螺丝刀把背面的螺丝拧下来，然后把3.5寸硬盘架拆下来，最后再把整个外壳滑动解锁才能拿下来。

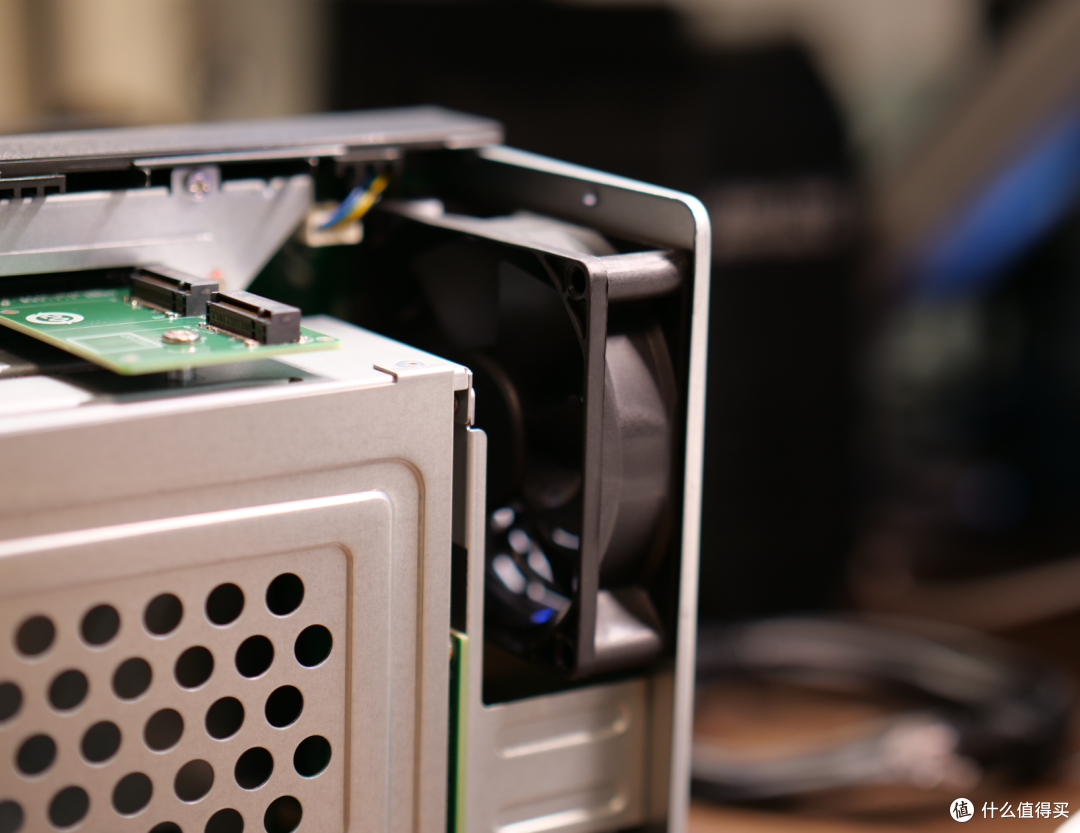

拿下盖板之后可以看到一个风扇其实是管了三个地方的散热：一个是3.5寸硬盘的散热，一个是M.2固态硬盘的散热，还有一个是主板的散热。这个风道设计我看得上。

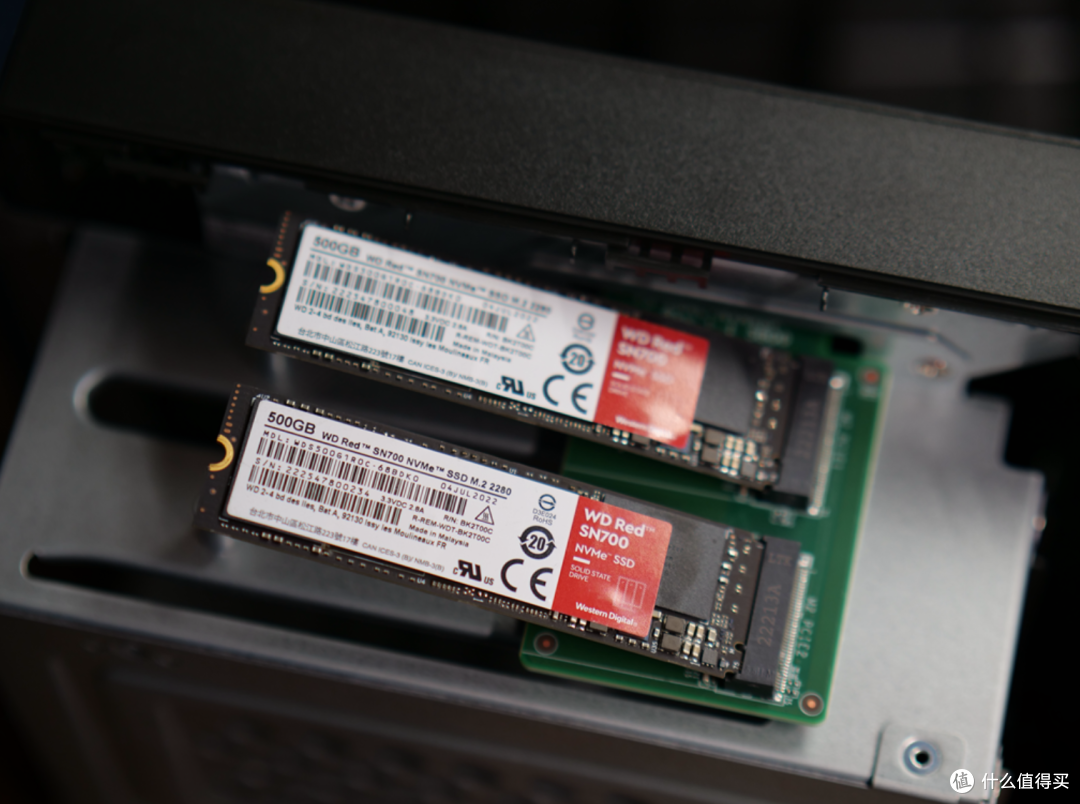

我直接上了两条西部数据的红盘SN700，容量是512G，拿来做Qtier分层以及给我Docker当硬盘是最适合不过的。

虽然说它的有线网口只有1Gbps的速率，并跑不满固态的基本速度，但是我给它装Docker跑服务的时候肯定是固态更好用。

再看看3.5寸硬盘的SATA接口，走线和PCB板的打板设计还是挺不错的。后面我买俩14T的矿盘给它加上也不是什么大问题。

配置服务

1.zerotier远程管理配置

Zerotier账号是用于组件虚拟局域网的，腾讯云轻主机是用于用于自建Zerotier的moon服务器，也能白搞一个公网IP，其余的设备都要保证正常联网使用。

2.zerotier账号注册与配置踩坑

Zerotier设置与问题解决部分：

ZeroTier 这一类 P2P VPN 是在互联网的基础上将自己的所有设备组成一个私有的网络，可以理解为互联网连接的局域网。最常见的场景就是在公司可以用手机直接访问家里的 NAS，而且是点对点直连，数据传输并不经由第三方服务器中转。所以安全性非常有保障。

Zerotier 在多设备之间建立了一个 Peer to Peer VPN（P2PVPN） 连接，如：在笔记本电脑、台式机、嵌入式设备、云资源和应用。这些设备只需要通过 ZeroTier One ( ZeroTier 的客户端) 在不同设备之间建立直接连接，即使它们位于 NAT 之后。连接到虚拟 LAN 的任何计算机和设备通常通过 NAT 或路由器设备与 Internet 连接，ZeroTier One 使用 STUN 和隧道来建立 NAT 后设备之间的 VPN 直连。简单一点说，Zerotier 就是通过 P2P 等方式实现形如交换机或路由器上 LAN 设备的内网互联。

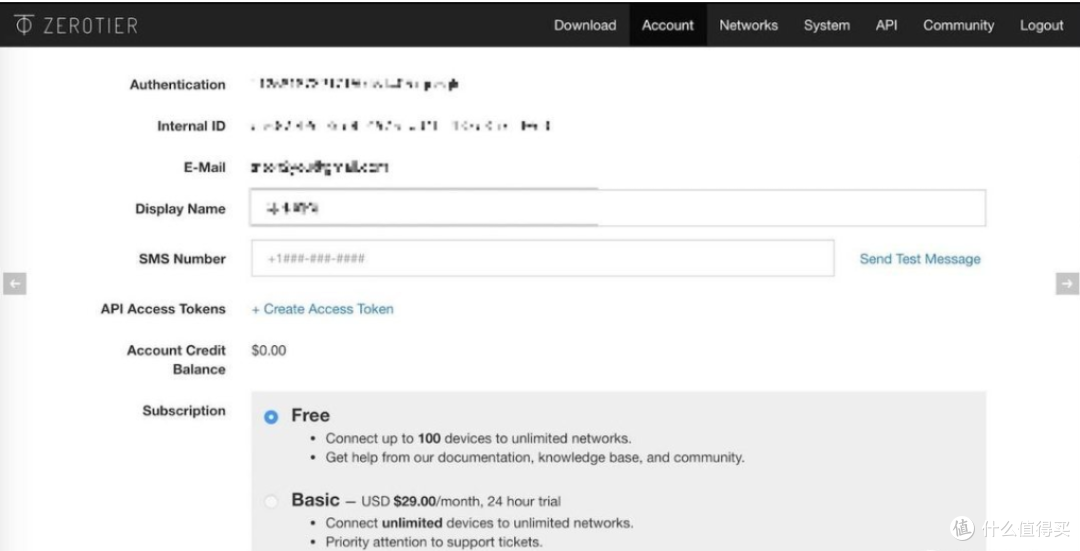

第一步是注册Zerotier的账号。

这个是邮箱注册，注册完之后免费使用设备数量是50个，对于99%的人来说是够了。毕竟我这样的手里常年一大堆电子设备的人，能同时使用的路由器加电脑加起来也不超过十台。

第二步：登录和创建网络

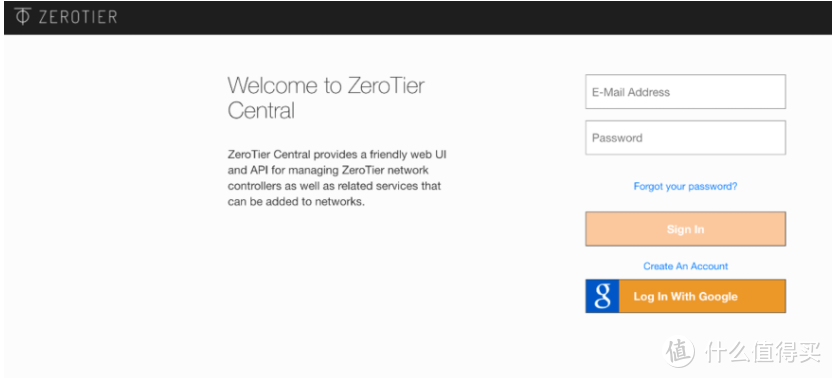

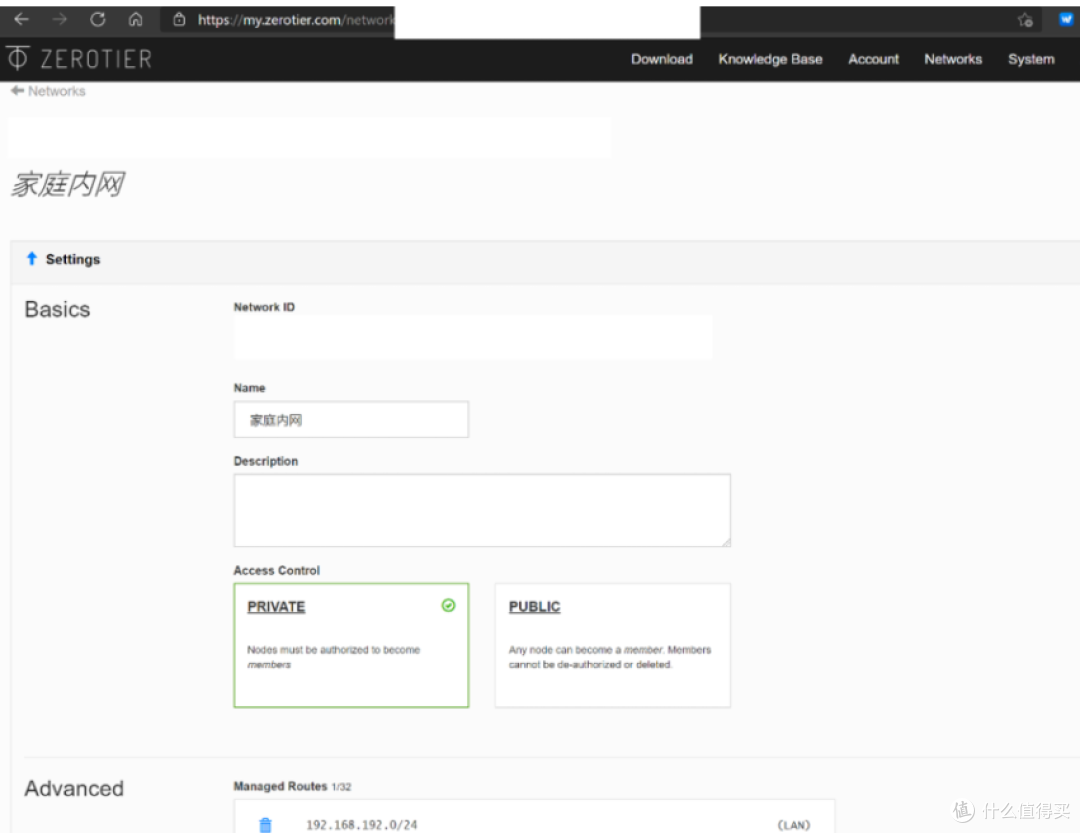

注册完之后就直接登录网站，按照下面的指示创建网络就行。我是把我的网络名能用中文就用中文，这样看起来方便一点。

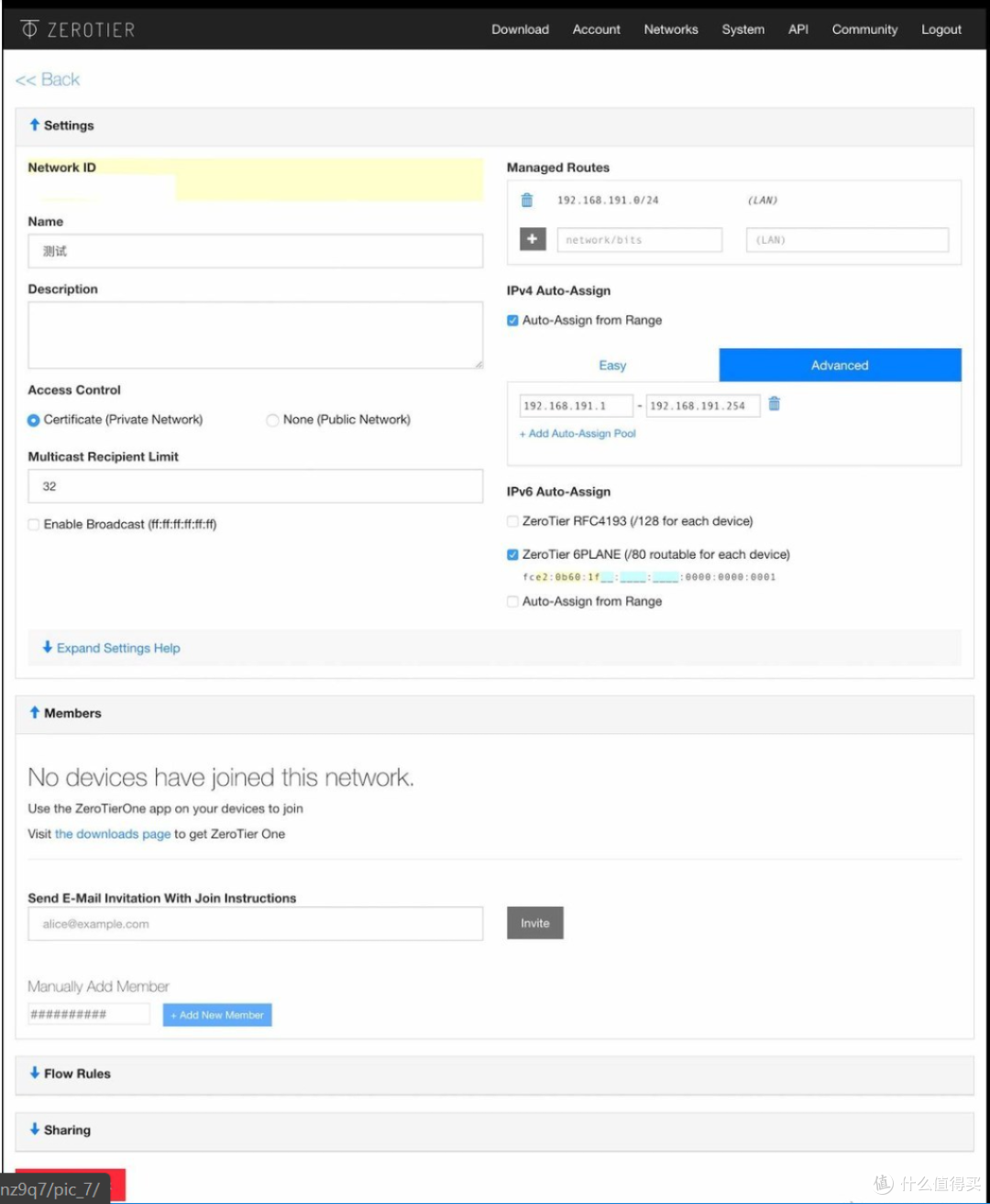

创建网络：创建一个新的网络之后，我们得到一个 Network ID，这个在后面的设备连接时需要用到，点击刚刚创建的网络我们可以设置更多选项。默认的设置就可以用了，右边 IPv4 的设置就是分配设备内网 IP 网段，其他的设置可以在 Setting help 里看到说明，不了解的不建议乱设置，如果不小心把自己的网络暴露在外部，会相当危险。

第三步：把手里的设备加入这个网络。

我现在手里的设备都是Windows10设备，所以在他们主页上下载相应的平台安装包就行，安装包后缀是msi结尾。

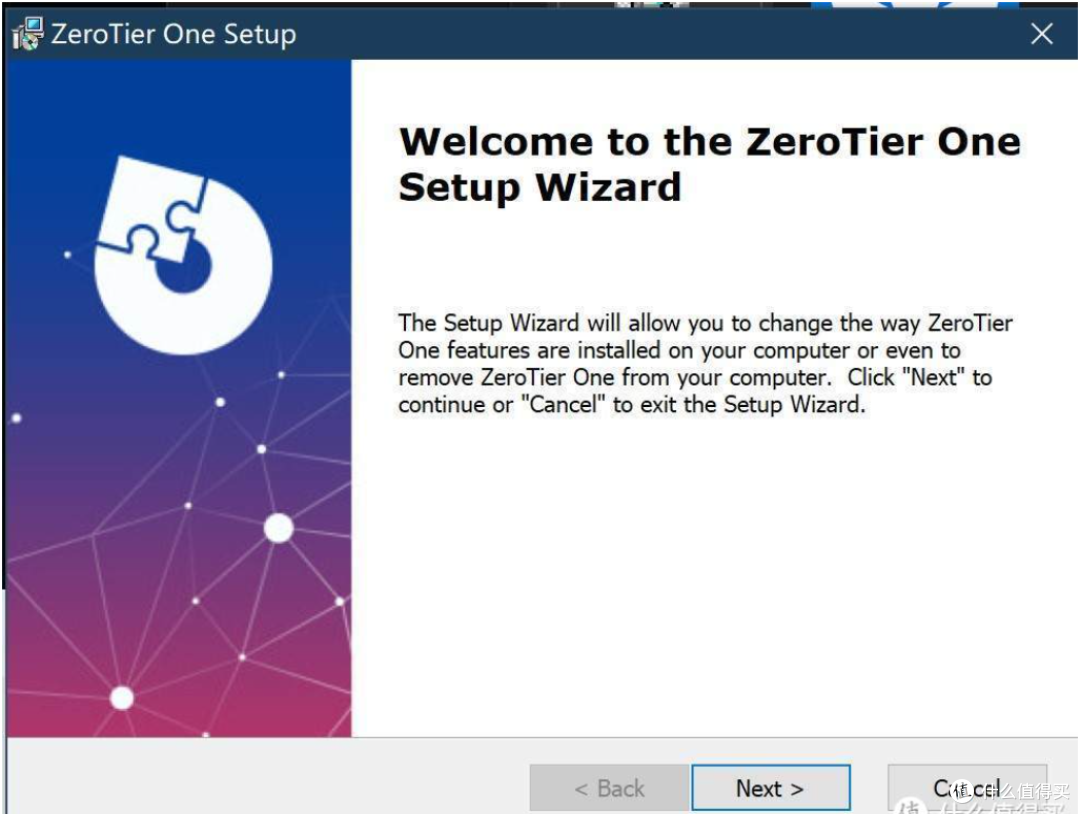

下载之后双击安装，一直按next直到它安装成功。

装成功之后，你的任务栏部分会出现一个Zerotier的图标，右键点一下鼠标，选择join Network。

有了这个窗口之后，我们再打开我们前面已经登录了的zerotier页面，然后在Network标签下可以看到我们创建的网络的基本信息，我给我的网络取的名字是“家庭内网”，我们要把我用椭圆部分圈出来的一串代码，也就是NETWORK ID下面的一串代码，复制，然后粘贴到上一步Join a Network弹出来的窗口中，我建议把所有的都勾选上，以免遗漏。

然后你的几台电脑都加入我创建的“家庭内网”之后，我们还需要进这个网络后台把这些设备的权限都打开。就点这个NODES，然后它会自动跳转到“家庭内网”的后台管理页面。

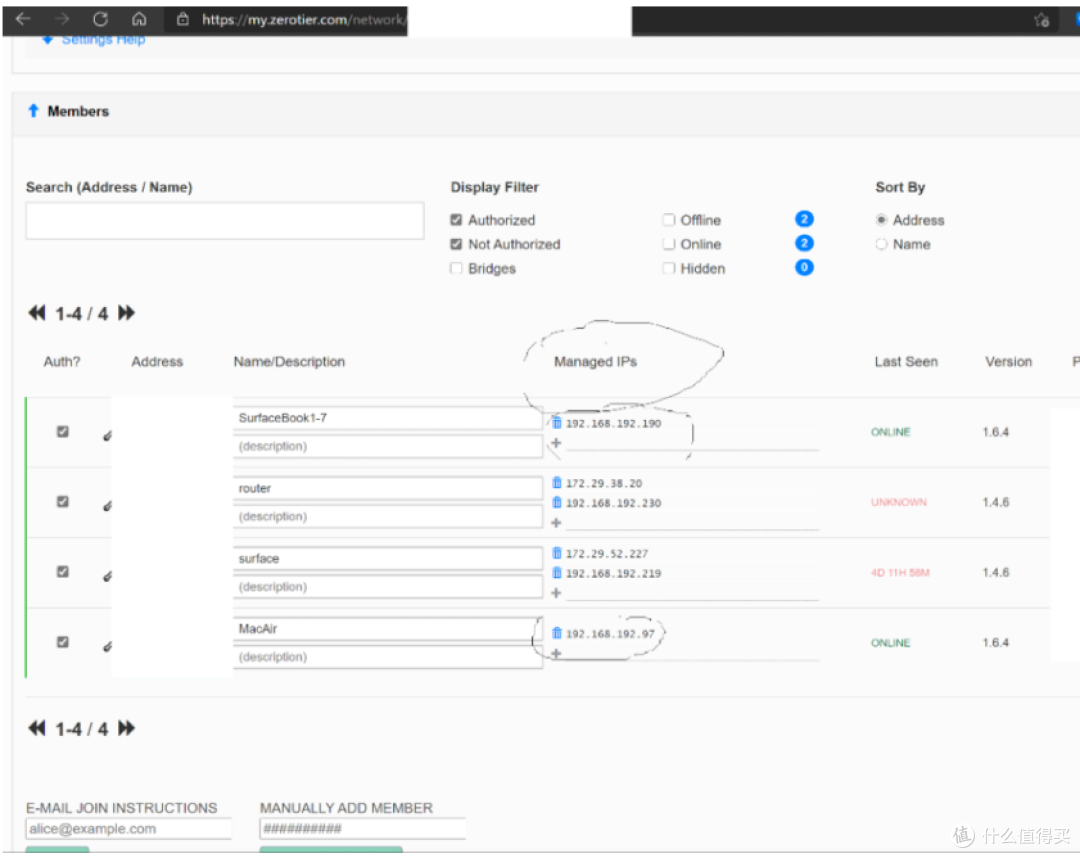

然后往下拉页面，就会看到自己的设备，我现在的设备都是Auth下面打勾了，代表这些设备被授权了，如果没打勾，就代表这个设备加入了你的网络，但是不能访问你的网络。

要着重关注的是Managed IPs下面的IP地址，这个地址就代表了你现在设备在Zerotier的“家庭网络”里面的虚拟IP地址，旁边的Last Seen下面代表你这个设备现在的在线状态，比如我现在手里的两台设备都在线，显示的就是ONLINE。

到这一步之后，就可以进行下一步了。

我上面的设备中，SurfaceBook1-7是发起端，地址是192.168.192.190，也就是我平时拿着在外面跑的笔记本，MacAir是接收端，地址是192.168.192.97，也就是我平时扔在家里当服务器的笔记本。

一直到这一步都是很顺畅的，但是之后可能会有人出现新的问题，那就是我从SurfaceBook1-7上访问MacAir的时候会显示连接失败。死活找不到解决方案。

因此，建议在拿到两个设备的“家庭内网”IP地址之后，先在CMD命令行窗口Ping一下地址，看能不能Ping通，如果能Ping通的话就走下一步RDP连接部分，如果不能Ping通的话，建议看看后面我是怎么解决的：

现在我查到的解决方案是一个大佬写的：问题的关键在新建的Zerotier网络虽提供了一组 Flow Rules 流控规则，初次启动时却不会自动应用。

就是在Flow Rules最后一行加一个空格，然后保存就行。这就让Rules启用了。

问题的原因是：

所以我也是采用了这个解决方案之后，就顺利解决了我zerotier网络下各个设备不互通的问题。

3.腾讯云主机注册与配置踩坑

买腾讯云轻主机部分：

买云主机有两个目的：一个是获得公网IP，一个是有个搭建Zerotier Moon服务器的稳定环境。

其实买腾讯，买阿里，或者买华为云都行，还有一堆小的云主机服务商也能买，但是我建议买大家耳熟能详的品牌，最建议买腾讯和阿里的，因为现在国内买这样的云主机需要实名认证，而大家的腾讯和阿里系的账号基本都是实名认证过的，不需要额外的认证。

不过我买腾讯云的核心理由就是它便宜：

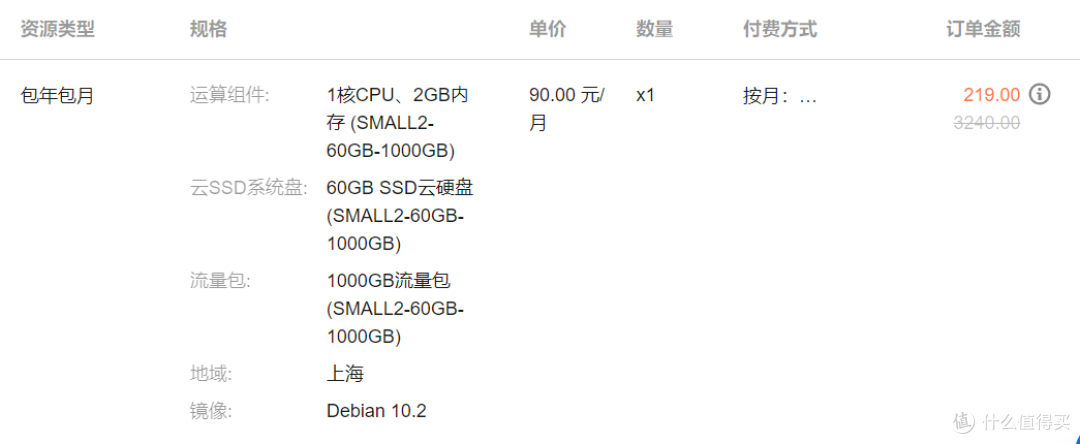

我买的三年，1核加2G内存，6Mbps的宽带，以及1000G流量包，三年只要219。后续续费肯定是飞天一般的贵，但是三年后再看吧。

至于我为什么没买阿里的？因为阿里的比这个贵一点吧。

单核，2G内存，装个Debian，给我跑一下服务，就够了，后期加点什么自动签到打卡的脚本上去，它也不是不能用。

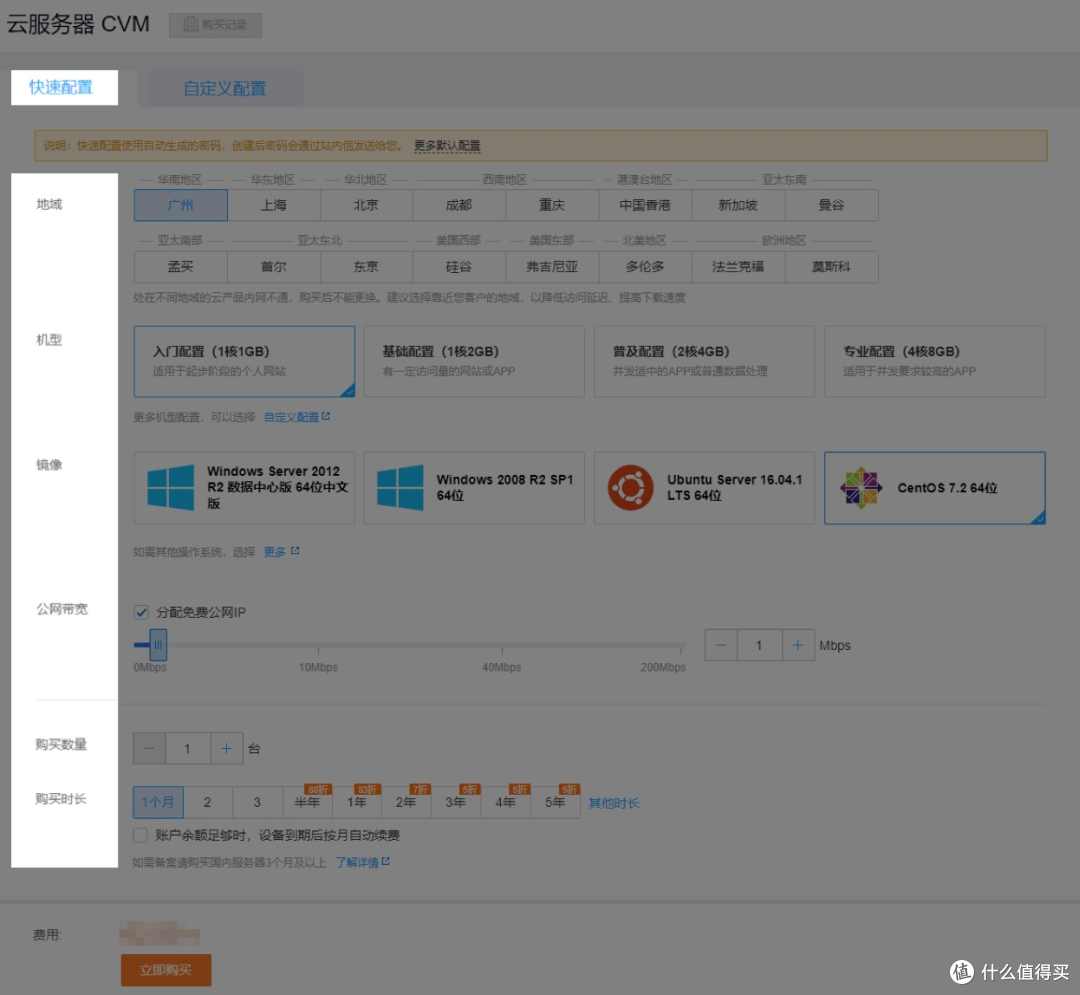

进入腾讯云界面，然后点购买，扫码登录你的微信（我也不知道为什么腾讯一定要所有的服务都用微信登录），然后会自动进入微信小程序，然后你就授权登录了。网页端进入服务器配置界面：

地域：选择与您最近的一个地区，选一个地理位置距离自己最近的地方就行。

机型：选择您需要的云服务器机型配置。这里我们选择 “入门设置（1核1GB）”，因为这个最便宜。

 镜像：选择您需要的云服务器操作系统。这里我选择的是Debian，不过选别的也都行，每个系统选好之后都会给你预装好。

公网带宽：勾选后会为您分配公网 IP，默认为 “1Mbps”，不过轻主机这个已经固定死了，就是6Mbps。

购买数量：默认为 “1台”。 购买时长：默认为 “1个月”，我选了三年。

买完服务器之后，腾讯会让你先重置密码，然后你进入腾讯的服务器-轻量服务器-控制台，就可以看到自己的主机了。其中是默认绑定了一个公网IP地址，相当于你花两百多买了三年的公网IP。

你可以选择在网页端打开命令行界面管理，也可以在本地用SSH登录进行管理。

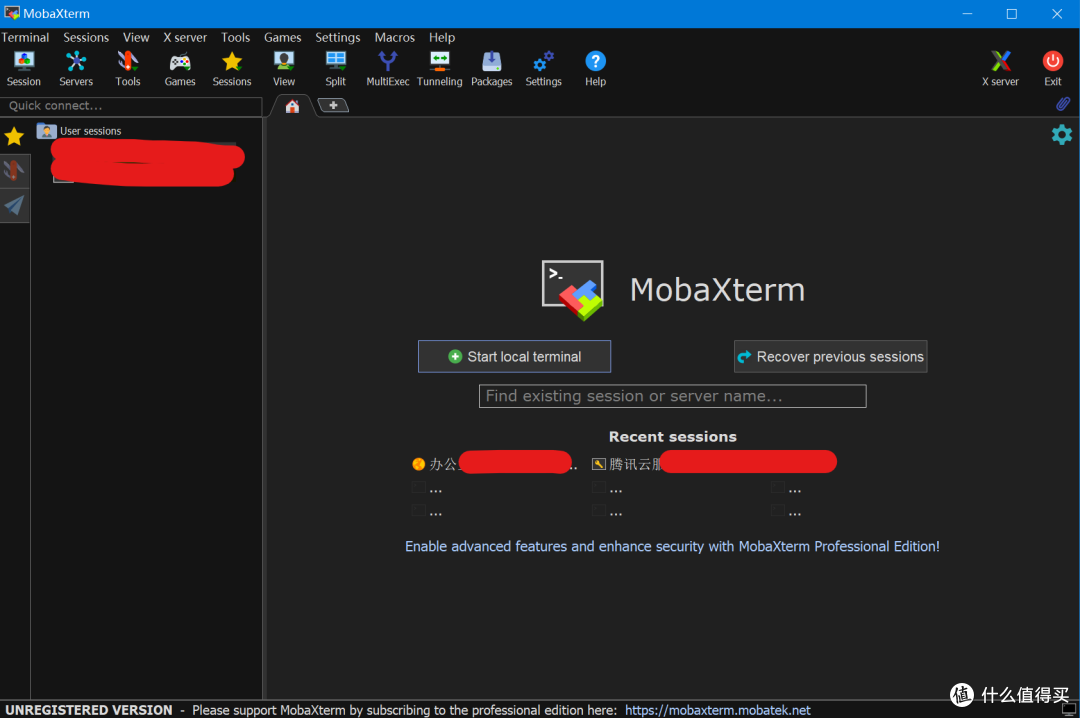

建议使用MobaXterm作为远程管理服务器的软件，这个软件支持记录你的登录设置，特别是还有图形化文件管理界面，很适合新手使用。

4.Zerotier的Moon服务器搭建配置踩坑

上面说的Zerotier虽然可以互相访问，但是由于流量还是走的zerotier的官方服务器，在高峰期或者说跨宽带运营商的情况下，网络质量实在是堪忧，最直接的体现就是ping值忽高忽低或者掉包，如果是用来长期使用，这网络质量还是有点不行。正好腾讯云有台5M带宽的服务器，zerotier又支持自建中转服务器，腾讯云的BGP网络用来中转流量再合适不过了。

我的腾讯云服务器安装的是最新的Debian，作为zerotier的中转服务器（moon），zerotier的安装方式如下：

但是Zerotier作为moon，还需要再执行几行命令，相关命令如下。

 生成moon模板配置文件：

cd /var/lib/zerotier-one zerotier-idtool initmoon identity.public >> moon.json

编辑生成的moon模板配置文件：

vim moon.json #

修改这行： "stableEndpoints": ["1.2.3.4/9993"]

不过其实更建议用MobaXterm的图形化文件管理修改这个文件，双击打开，然后直接保存更新，就不用学vim命令行了，vim的操作逻辑很烦。

注意需要将上面的1.2.3.4替换成实际的公网IP地址，不能是内网地址。

要注意的一点是，在配置之前，还得先看看自己的网络网关开启9993端口没有，如果没有的话，建议先开启了再去配置。

并且，如果服务器本身开启了防火墙，需要将9993端口进行放行；同时，服务器安全组也需要放行9993端口，比如我的腾讯云轻量云服务器安全组设置截图：

然后根据模板文件生成最终的moon文件：

zerotier-idtool genmoon moon.json

执行完成之后，会在当前目录生成一个名称为000000xxxxxx.json的文件。

创建对应目录，将生成的配置文件放置进去：

mkdir moons.d mv 000000xxxxx.moon moons.d

重启服务： systemctl restart zerotier-one

客户端加入自定义的moon 步骤也很简单，Linux及macOS直接在终端执行，Windows需要使用管理员权限在PowerShell或者cmd执行，命令如下：

zerotier-cli orbit 0000000xxxxxxxx 0000000xxxxxxxx

如果加入成功，会有如下提示： 200 orbit OK

要注意的的是，这个命令行后面你的“0000000xxxxxxxx”要打两次，这样才能正常执行加入。

查看是否加入moon：

在非moon设备上执行如下命令：

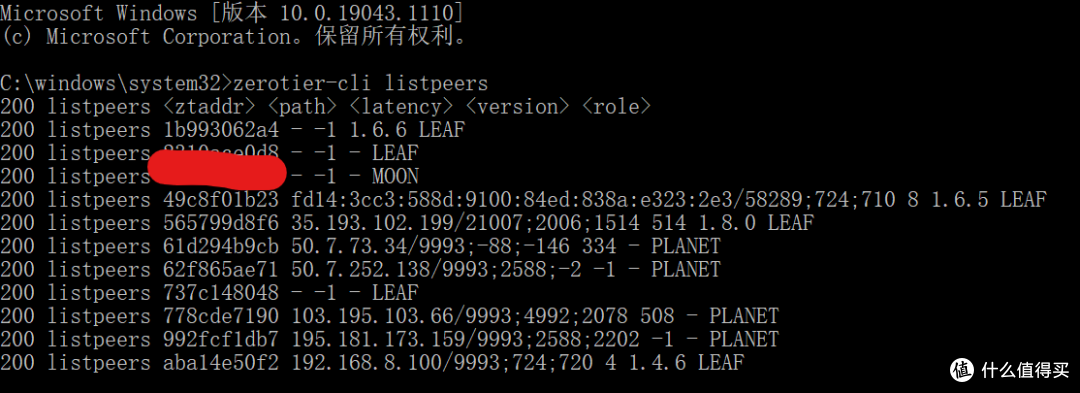

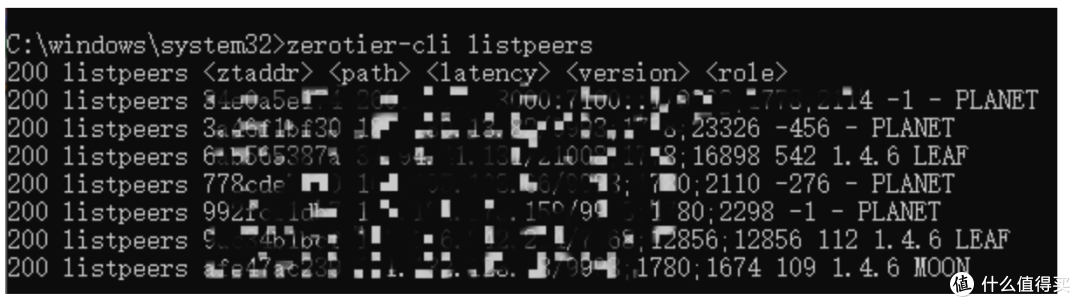

zerotier-cli listpeers

如果出现了对应的公网服务器IP及9993端口，

说明数据是走moon中转的。

5.NAS与Windows设备加入Moon服务器踩坑

按道理来说，在Windows和NAS设备上装了Zerotier之后，再去加入Moon服务，也就是说执行了zerotier-cli orbit 0000000xxxxxxxx 0000000xxxxxxxx这个命令行之后，它就会自动加入Moon服务器，你就有自己的中转服务器了。

如果你一直获取不了moon服务器的地址，比如这样：

中间MOON结尾的图并没有完美获取公网IP地址，

如果加成功的话，应该是这样的。

出现获取不了地址的原因，我排查出来有几个解决方案：

1.就是9993端口的问题，首先确认自己的9993端口是否开放。

2.是自己zerotier客户端设置问题：

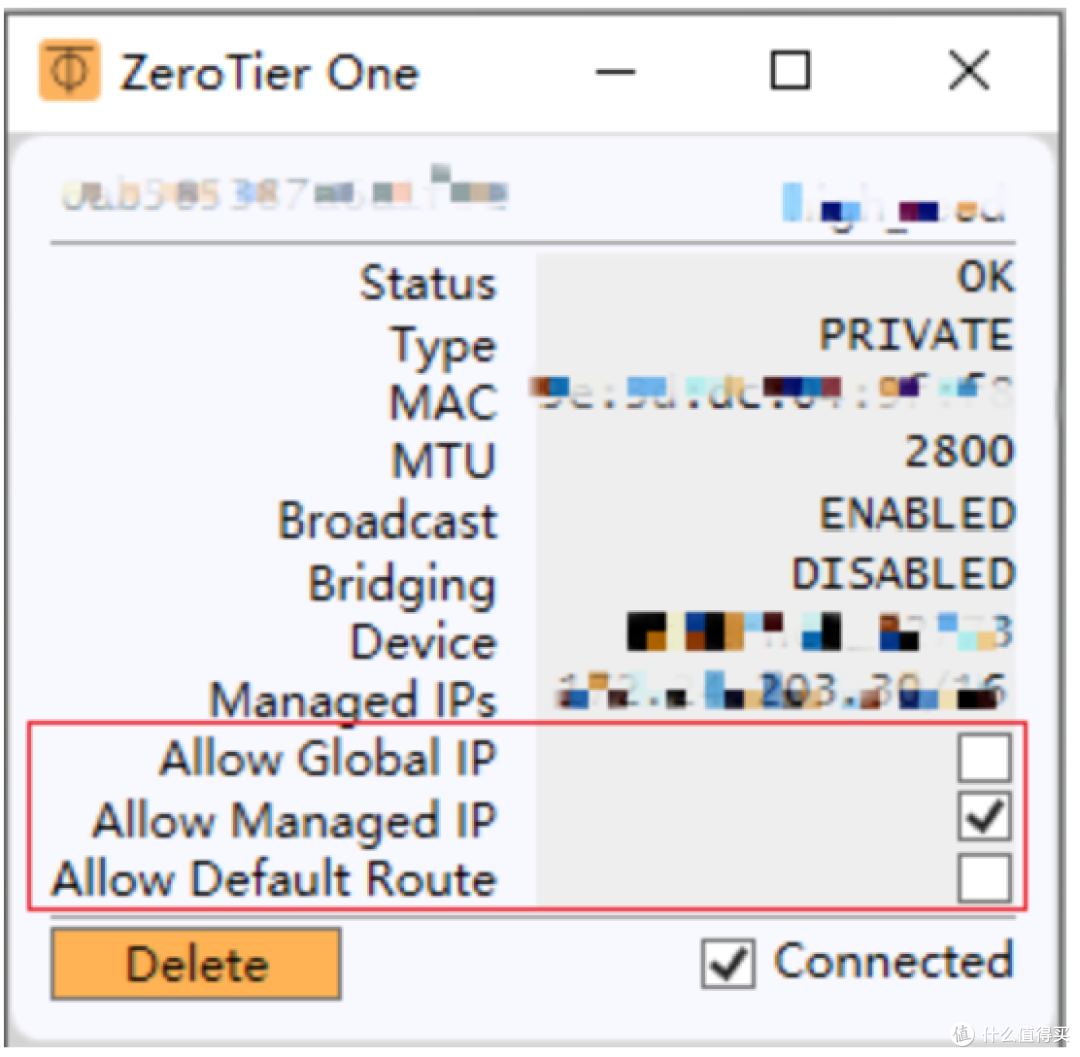

打开zerotier客户端，点击“show networks…”，如下：

再把下图红框中的几个对勾打上，重启服务"ZeroTier One"和客户端。就会发现现在可以连接上moon了。

zerotier打洞使用p2p传输

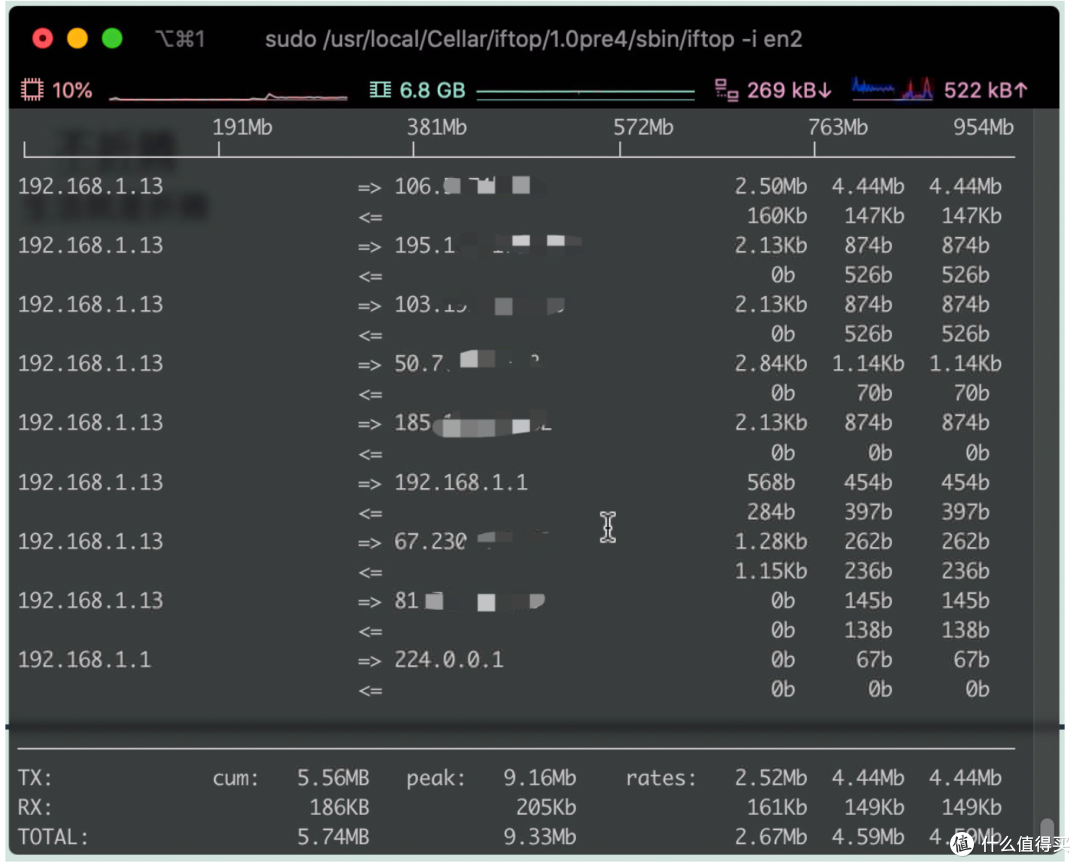

其实zerotier是支持p2p打洞流量传输的，并不是自建了moon所有流量就经过moon服务器中转的，如图这是我从我电信宽带的设备远程连接到移动宽带内网的设备，在移动宽带内网的设备的带宽统计截图：

稍微有点惊喜的是，我腾讯云公网服务器带宽是5M，经过zerotier打洞之后使用p2p协议，两台设备之间的带宽可以达到10M，不知道是不是能达到其中一方的带宽上传上线。

6.基于内网穿透的应用踩坑：RDP远程登陆教程，基于腾讯云主机的Q-WAN教程

在组建完Moon服务器之后，我们就可以愉快地在虚拟内网环境下对各个设备进行互访管理了。

最基础的：输入我NAS的内网地址，我就能在外网环境下管理我的NAS服务了，以及把我的NAS硬盘映射成Windows的本地硬盘。

比如我在办公室的电脑上的浏览器上输入我放在家里的那台TS-216的虚拟内网地址的，

比如我在办公室的电脑上映射的我放在家里的那台TS-216的硬盘，实现本地化管理异地硬盘。

有了虚拟局域网之后，就能完成异地远程办公室主机和家里的主机互访了，只需要点开Windows自带的远程桌面，然后输入虚拟内网地址，再点一下连接，然后就可以啦。

哦对了，还有一些很有意思的方面，我不敢写太多，就简单提一下吧，比如在自己的NAS上面装一个CDN服务，回收一下电费，在NAS上面装一个宝塔面板实现京东京豆自动打卡领，一个月一万多个京豆不是梦。

但是这些服务都需要及时维护，所以先做一个内网穿透实现异地流畅访问那是必须的。

安装网心云流程

1. 去网心云官网下载X86的ISO镜像包，有点大，1.5GB左右，所以下载得花一点时间。

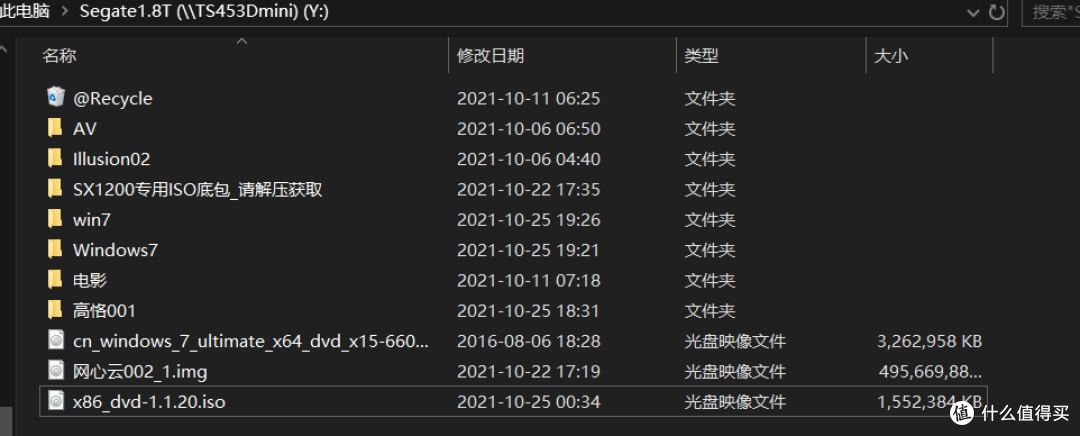

2. 把下载好的网心云安装包放进NAS里面

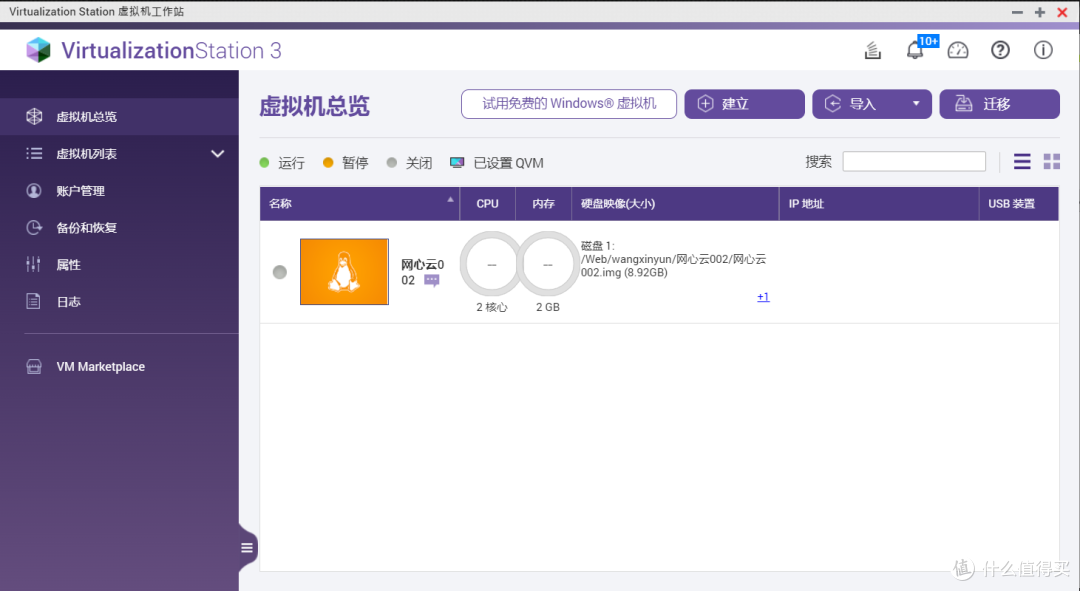

3. 进入威联通Virtualization Station，点击右上角的建立。我之前是已经装成功了一个，所以这次是重新建立一个。

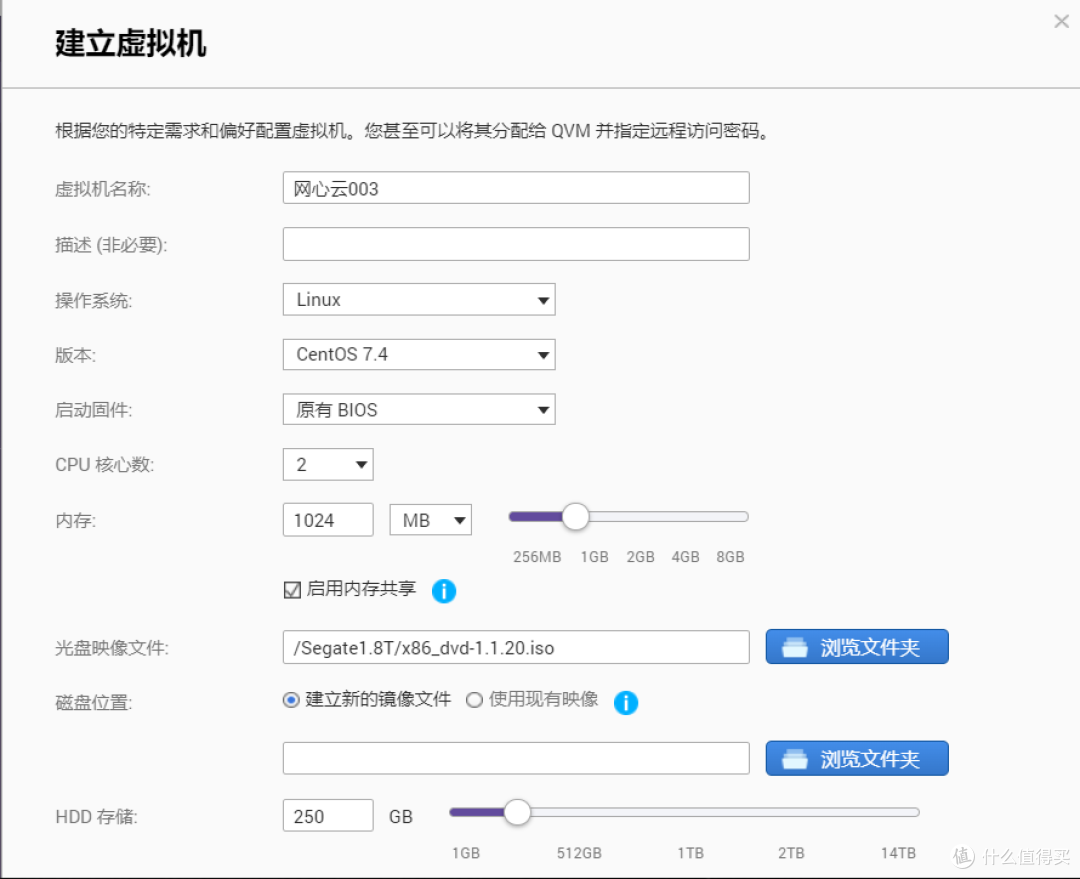

4. 新建虚拟机，记得设置好相关的参数。特别是预留好硬盘空间与CPU，内存等等。因为QMiroPlus是可以自己加内存条的，最大应该支持16G，所以有条件的可以加到16G，再划分8G出来给虚拟机，这样运行起来就特别的流畅。

5. 建立好虚拟机之后点开机，它会自动加载服务，然后完成开机。

6. 点击这个Linux的图标就会进入网页版的界面管理。

7. 点击开机并等待，点击黑色远程桌面，等待数据安装完成，耗时20分钟左右

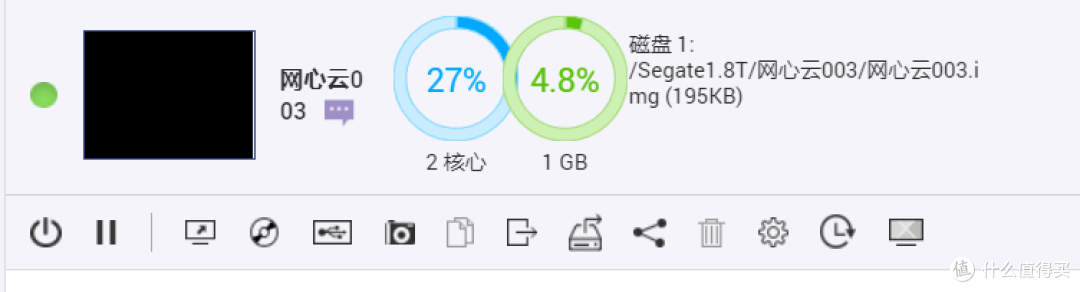

这时去看看虚拟机里面的资源占用率，其实并不是太高，跑起来之后就不会太高了。

8. 搞好之后，你就可在网页界面看到这么一长串信息，就只用记住Default Gateway就行了。

9. 记住Default Gateway的地址之后，就可以把这个虚拟机软强制关机了。而后进入这个虚拟机的管理页面去分配它能使用哪个硬盘，以及能用多少。我是给它分配的一个机械硬盘上的500G的大小，就当测试用了。

设置路径为：网心云003——设定——储存空间——新增装置。

10. 设定完成后开机，开机后在浏览器中输入Default Gateway，后面记得加":8080"出现下面界面：

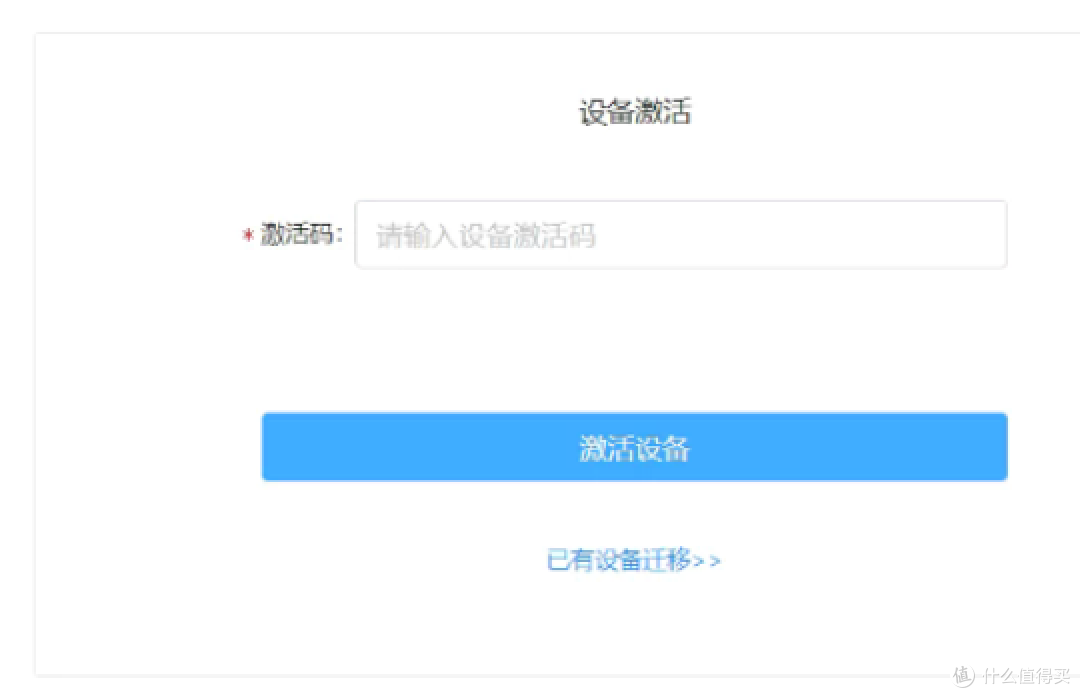

11. 去某宝或者网心云官网买个一块钱的激活码，输入激活。然后绑定你的手机APP，然后等着它自己跑就行了。

12. 如果你对自己的机器和网速足够有信心的话，你甚至可以双开网心云，以便于它同时上传。

结语

其实整个思路部分很简单：就是利用威联通TS-216自带的虚拟机服务装一个Windows虚拟系统，然后在这个系统里安装zerotier实现远程rdp登录管理使用。

能搞起来这个服务，也是因为威联通TS-216支持nvme固态与高性能的处理器，二者缺一不可，nvme固态让系统跑起来后不再受限于硬盘读写性能，高性能处理器让它跑起来不那么卡顿，加上NAS天生在功耗和稳定性方面有优势，所以我觉得这应该是目前我们的最佳解决方案之一。
