装一台紧凑型 ATX 纯白主机——乔思伯 D41+微星 Z790MAX+影驰 4060Ti 装机展示

今天带来：装一台紧凑型 ATX 纯白主机——乔思伯 D41+微星 Z790MAX+影驰 4060Ti 装机展示。机箱来自乔思伯 JONSBO D41 副屏标准版，这款机箱外形紧凑，尺寸为：205*392*440mm，支援最大 ATX 主板安装，风冷散热最大支持 168mm，顶部可最大支持 360mm 冷排，显卡方面和电源高度相互影响，通过 4 档位吊装可调节电源支架，显卡支持最大 335mm-400mm 之间，前面板一块 1670 万色 8 英寸屏幕，可作为副屏来实现主屏幕扩展、动画、壁纸以及搭配 Aida64 实现硬件监控等功能。显卡下方空间更足，前后面板网孔面积更大，散热更好。增加了一组 3 盘位硬盘仓，可以安装双 3.5 寸 HDD+1 个 2.5 寸SSD，加上背部两个 2.5 寸 SSD 位，共 3 个。前面板为封闭式面板，散热虽不如 Mesh 版本，但外形更简约，此外，个人认为屏幕更适合装在黑色版机箱上，白色更适合屏幕外置放桌面。

其他硬件方面，主板选择了微星 MPG Z790 EDGE TI MAX WIFI DDR5 刀锋，采用微星第三代钛金电感， 16+1+1 相 Duet Rail (Core+GT+AUX) CPU 智能供电，完全满足 14/13/12 代旗舰级 CPU 使用；显卡则是来自影驰 20 周年 4070 12GB 纪念版，纯白典雅外观设计，采用 10+3 相全贴片数字供电，全新 ∞ 散热系统，支持背线更美观；固态则是影驰 Galaxy 星曜 X4 PRO 1TB，支持 NVMe 1.4 和 PCIe 4.0 x4 标准，连续读写 5000/3500 MB/s；内存使用了宇瞻 Zadark Spark RGB DDR5 6400 32GB（16GBx2），专利五段式超广角灯效，支持 intel、AMD 双平台；电源来自安钛克 NE1000W ATX3.0 金牌全模组，采用全日系电解电容，通过了 80PLUS 金牌认证，原生支持 PCIe 5.0 Pin 显卡供电接口；散热器来自利民 FROZEN VISION 360 WHITE 冰封视界，幻白化纳米喷漆外观，全新 CORE V1.0 独立水泵架构，冷头正面配备 2.88 寸 IPS 正方液晶屏，具备高硬件解码能力，支持 H264 格式 1080P 60帧视频播放，可以自定义屏幕显示主题；机箱风扇来自利民 TL-B12W-S，采用动平衡点胶 2.0 工艺，三角对称背框设计，增加有效出风面积和强度。好了，介绍这么多，下面进入装机环节。

硬件配置清单：

CPU：英特尔 intel CORE i7-14700K

主板：微星 MSI MPG Z790 EDGE TI MAX WIFI DDR5 刀锋钛

显卡：影驰 Galaxy GeForce RTX 4060 Ti 8GB 星曜 OC

SSD：影驰 Galaxy 星曜 X4 PRO 1TB

内存：宇瞻 Apacer Zadark Spark RGB DDR5 6400 32GB（16GBx2）

电源：安钛克 Antec NE1000W ATX3.0 金牌全模组

散热：利民 Thermalright FROZEN VISION 360 WHITE 冰封视界

风扇：利民 Thermalright TL-B12W-S x3

机箱：乔思伯 JONSBO D41 Mesh Screen 标准版 White



一、整机展示。

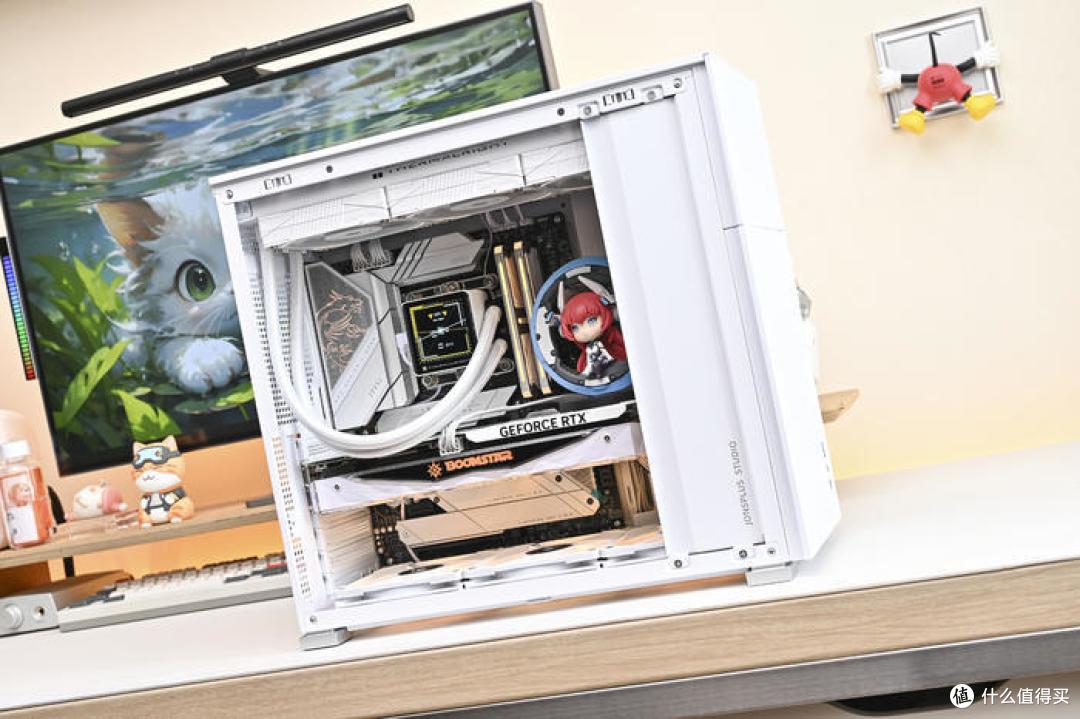

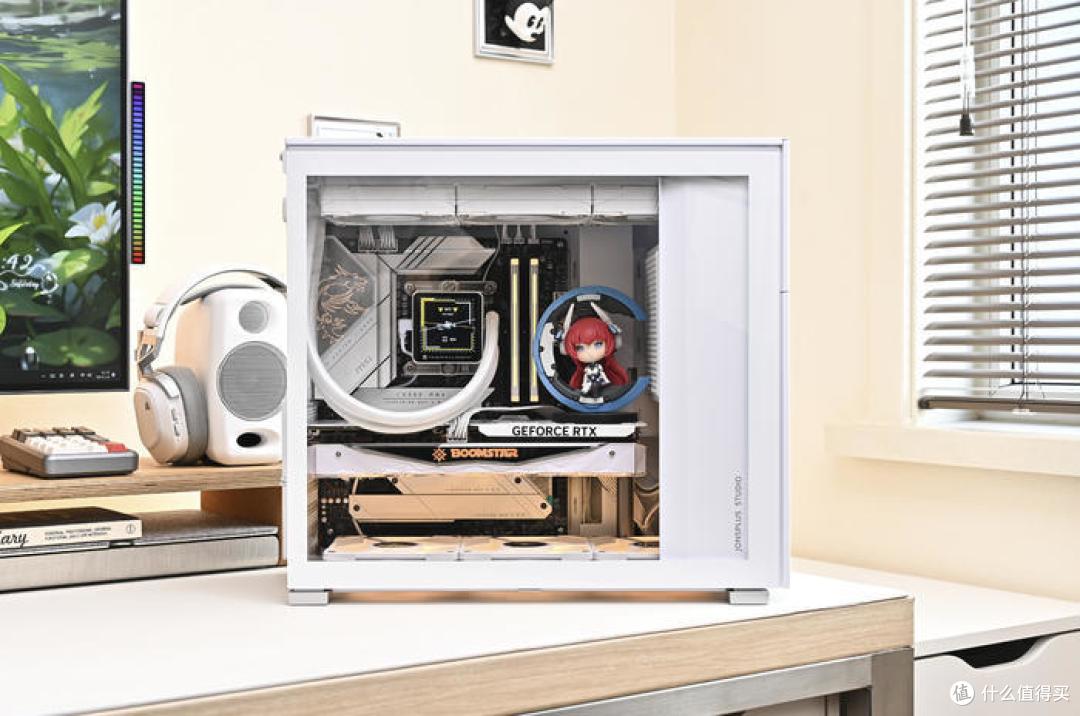

整机纯白色调，橘黄色 RGB 灯效（R255，G80，B0）点缀。以下为主机各角度展示。

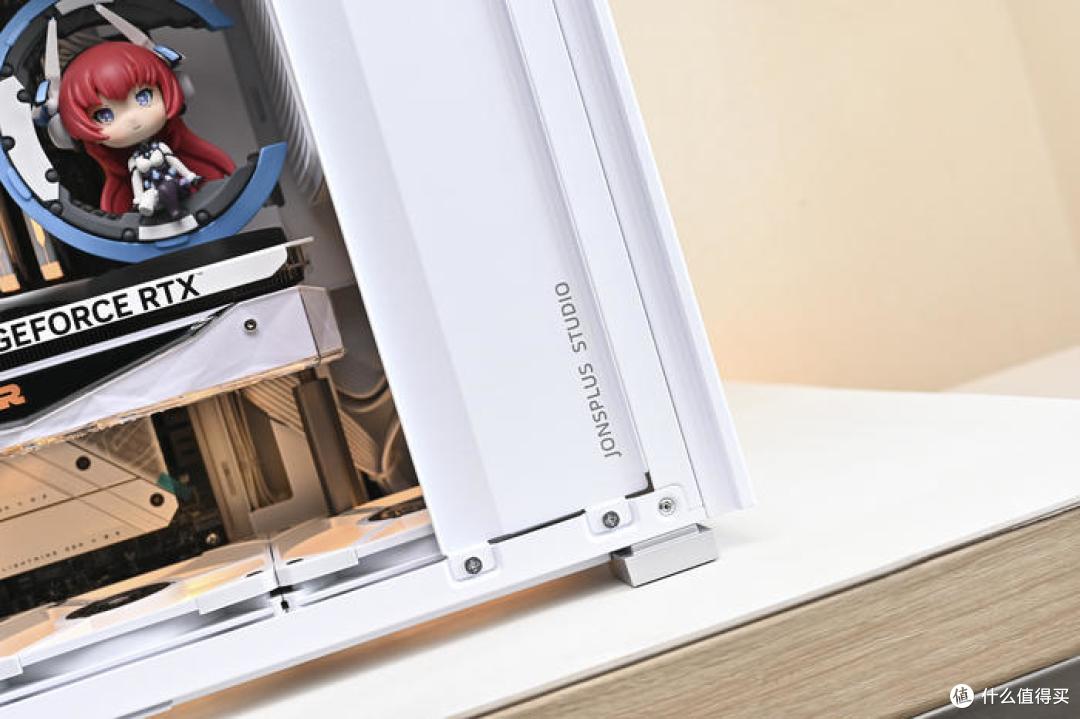

前面板上方可替换机箱标配的 8 英寸屏幕，当然，可将屏幕拆卸独立使用。

机箱左侧为钢化玻璃侧板，玻璃内部四周金属包边加固，同时采用涂层工艺，可遮挡螺丝卡口。

移除钢化玻璃侧板主板侧展示。

机箱背部为整张 SPCC 钢板制成。

背板同样免螺丝拆装卡扣设计。移除背板，背部理线展示。

机箱前面板展示。出厂默认为上下两块封闭式面板，个人觉得这个面板是 D41/31 系列中最简洁美观的。

屏幕下方为一整块封闭面板，前置IO在前面板右下角，包括USB 3.0 Type-A、USB-C 3.2 Gen 2（10GBps，乔思伯宣称可达16GBps）和一个3.5mm耳麦插孔。

上方面板可更换标配的屏幕使用。屏幕参数为：16:10 比例，1280 x 800 分辨率，188ppi，支持 1670 万色彩，1000 对比度，最大 300nit 亮度，30ms 响应时间以及 60Hz 刷新率，可以显示运行状态（需要搭配 Aida 64 使用）。也可以作为第二显示屏来使用，可以播放动画、壁纸、追剧、欣赏电影动漫等。

机箱顶部和前面板同为通风网板设计。双层板设计，顶板和内部冷排支架间距 12mm，可有效降低风阻和风噪。

来看机箱内部各硬件情况。

右侧为电源线挡板，起到档线遮丑的作用。

挡板上的乔思伯英文 Logo。

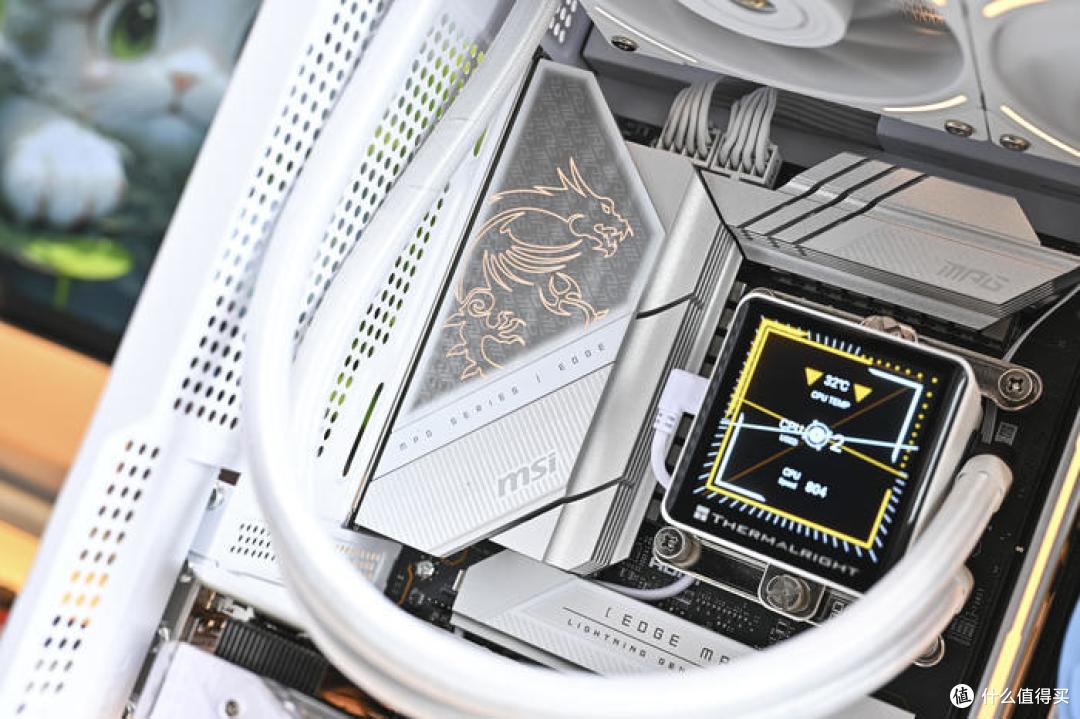

微星 MPG Z790 EDGE TI MAX WIFI DDR5 刀锋钛主板 I/O 上盖作为 CPU 供电散热片的一部分，设有经典的 MSI 龙图腾灯标，下方毛玻璃特效无数 MPG Logo 手拉手相连，龙图腾灯标具备 ARGB 灯效，支持主板神光同步。下方还有 MSI Logo。

最上方的的 M.2 散热片，表面印有 Edge MAX 字样。此散热片采用免螺丝的按压式卡扣结构进行固定，一压一按即可安装完毕，非常便捷方便。

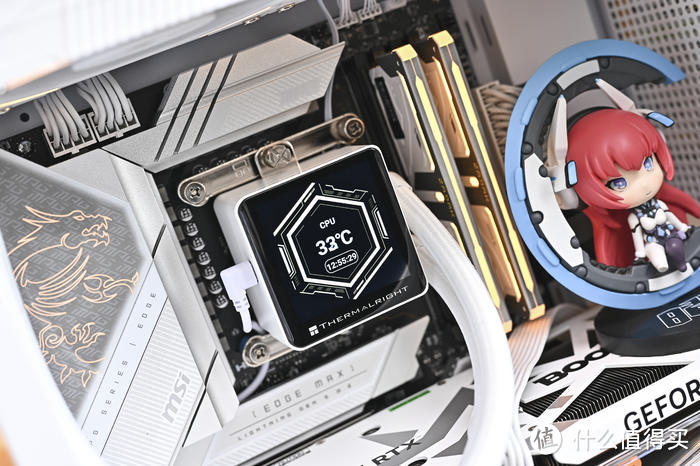

利民 FROZEN VISION 360 WHITE 冰封视界。冷头采用纯金属材质，幻白化纳米喷漆，内含全新 CORE V1.0 独立水泵架构，9 级转子马达，新型流体叶轮，微密铲齿工艺，吸热效率提升 23%，热交换效率提升 17%，运行噪音下降 33%。

正面配备 1 块 2.88 寸 IPS 液晶屏，分辨率为 480x480，450NITS 峰值亮度，24BIT 真彩色，色彩还原准确细腻，方屏设计相比圆屏具有天然视觉优势与和谐风格搭配。

具备高硬件解码能力，支持 H264 格式 1080P 60帧视频播放。

通过 TR-VISION HOME 水冷液晶屏控制软件，可以自定义屏幕显示主题，也可以自由定制自己想要显示的画面，支持 JPG、PNG、GIF、MP4、AVI 等格式的媒体文件。以下为软件内置主题冷头界面展示。

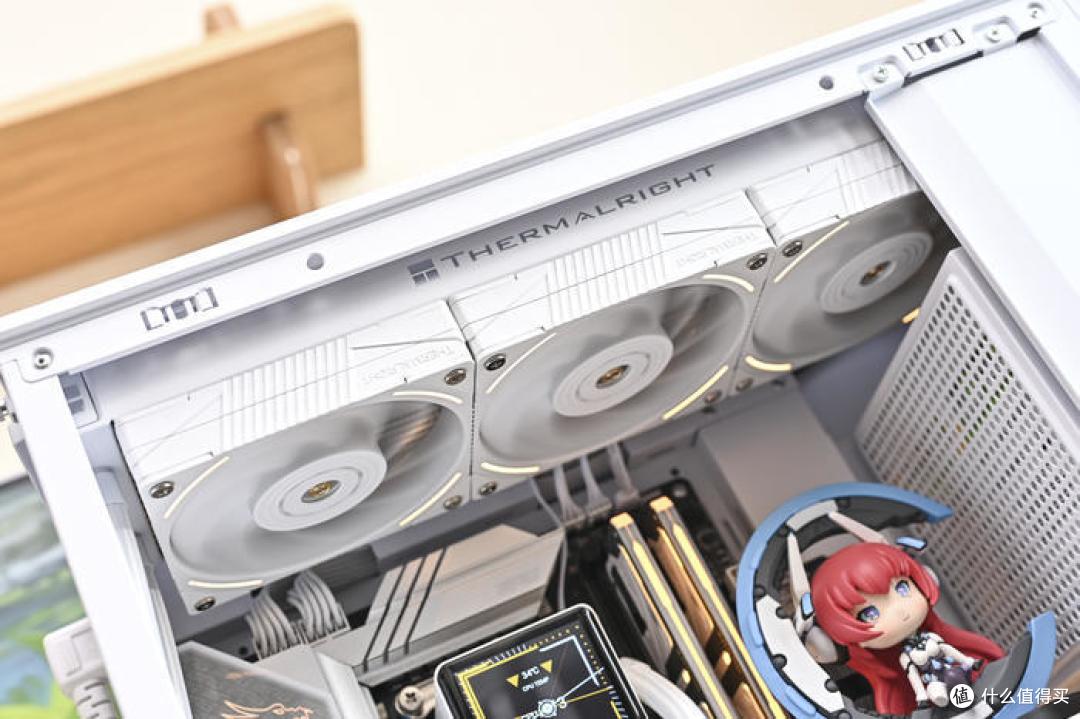

出厂自带的 3 颗 TL-K12W 风扇四角 ARGB 灯圈展示，采用 S-FDB V2 Bearing V2，磁稳架构，动平衡点胶 2.0 工艺，三次元扇叶动平衡校正，同时采用 STABLY-FDB 磁力稳定轴承，解决吊装模式下扇叶抖震问题。

冷排侧方印有亮银色利民 Thermalright 金属 Logo。

宇瞻 Zadark Spark RGB DDR5 6400 内存灯效展示。

顶部柔光罩专利五段式超广角灯效，借由材质交错设计，呈现有宝石形状的镂空导光效果，支持各大厂家主板 ARGB 灯光同步。

影驰 GeForce RTX 4060 Ti 星曜 8GB OC 侧面灯效。

显卡右侧 GEFORCE RTX 黑色字体标识。

显卡导风罩三颗 92mm 静霜风扇 ARGB 灯效。显卡正面经典的透明水晶外壳采用钻石切割设计，可以折射出不同角度的炫彩视觉效果。同时其可拆卸的透明上盖，支持个性 DIY 设计，影驰也支持个人外观定制，可供玩家个性涂装使用。值得一提的是，星曜系列显卡支持拆卸 DIY 且不影响售后质保。侧面影驰 BOOMSTAR 灯效。单 8Pin 供电接口回归。

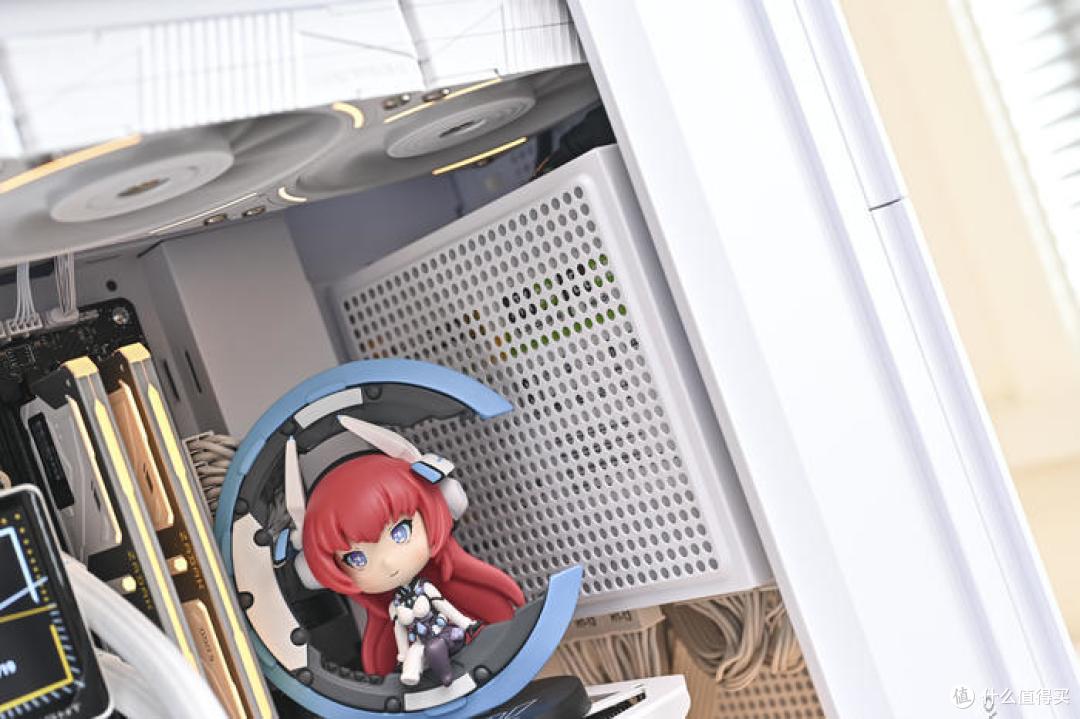

活泼可爱的星曜娘出场！

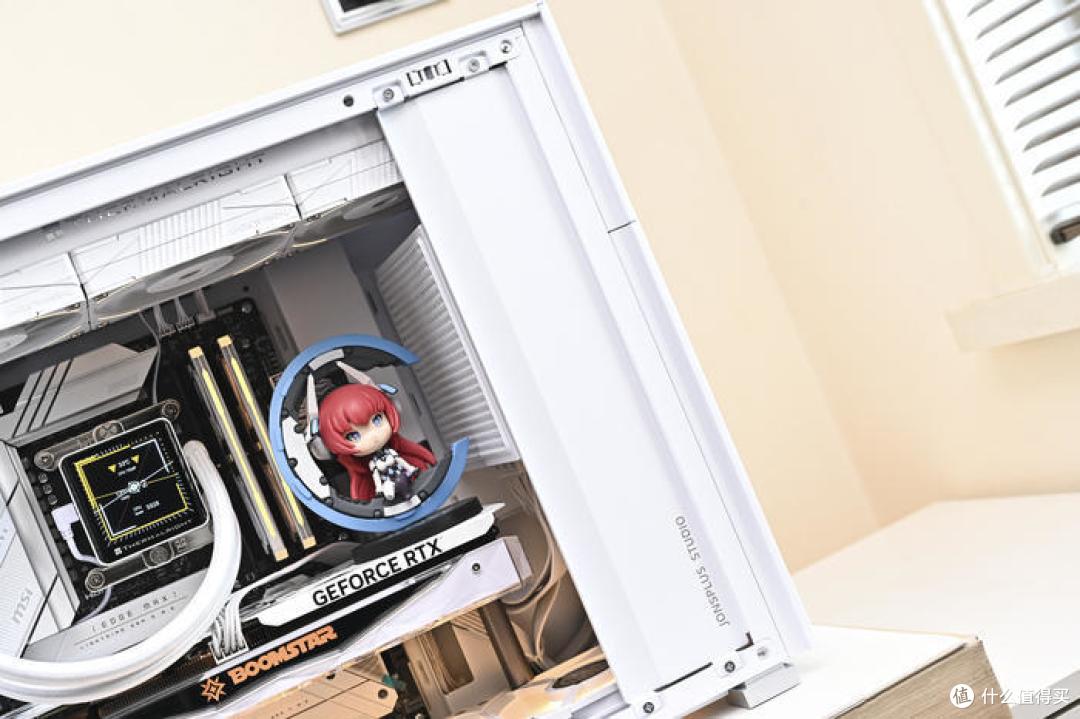

这里星曜娘除了点缀作用，由于没有使用定制模组线，这里还起到遮挡电源 24Pin 线起到美化作用。

曜！

显卡金属一体成型背板，白色设计。显卡右侧则是 BOOMSTAR Logo。下方做了几何镂空开窗，贯穿通风，减少尾部重量防止下垂，同时兼顾机箱散热风道。

左侧为星曜星形造型，中央印有 GEFORCE RTX 字样。

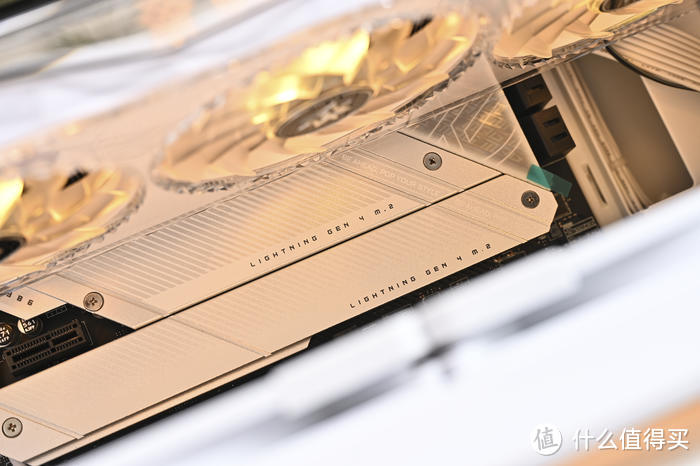

主板南桥散热片上方 2 个 M.2 散热片右侧均印有 LIGHTING GEN 4 M.2 字样。

机箱底部 3 颗利民 TL-B12W-S 灯效展示。

安装在前置电源仓内的安钛克 NE1000W ATX3.0 金牌全模组。

电源通过了 80PLUS 金牌认证，支持最新一代 Intel ATX 3.0 标准，原生支持 PCIe 5.0 Pin 显卡供电接口。

采用全日系电解电容，高规格铜片式变压器，无导线输出模块，全桥 LLC 谐振 + 主动式 PFC + DC-DC +同步整流，50% 负载下，转化效率为 92.71%，达到白金转化效率标准。

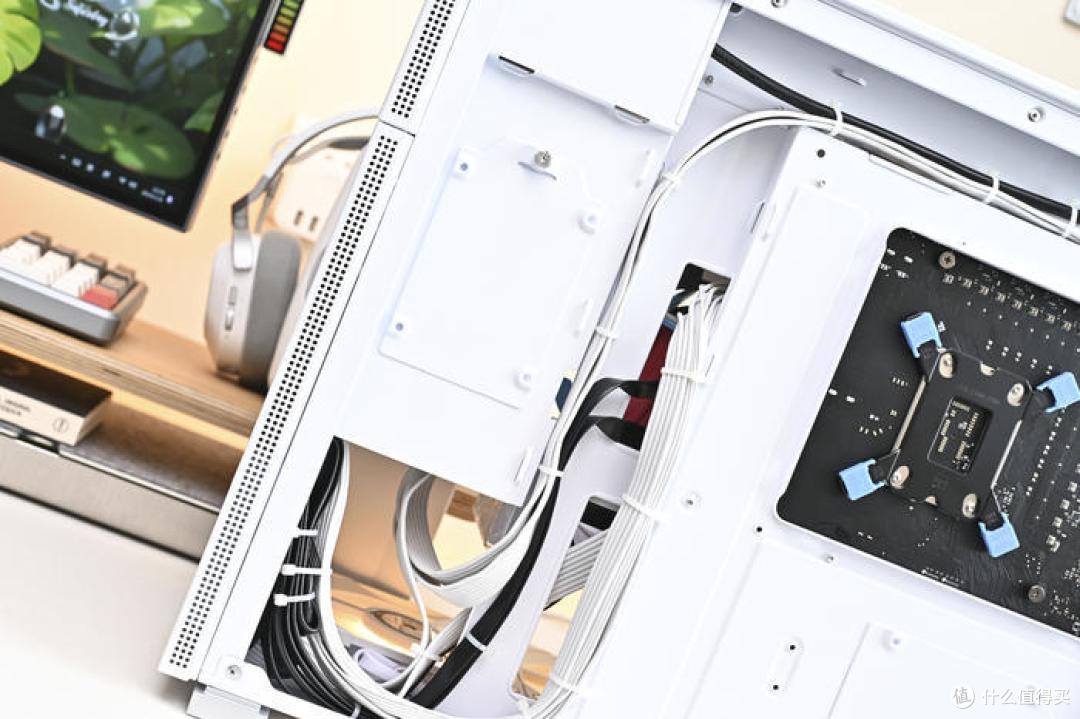

来看机箱背部，背部设有专门的理线槽位和若干扎带固定位，理线很轻松。背部左上角配备 1 个 2.5 寸 SSD 硬盘安装位。

主板背部巨大开孔，方便散热器背板安装与拆卸。

主板开孔下方支持第二个 2.5 寸 SSD 硬盘安装。

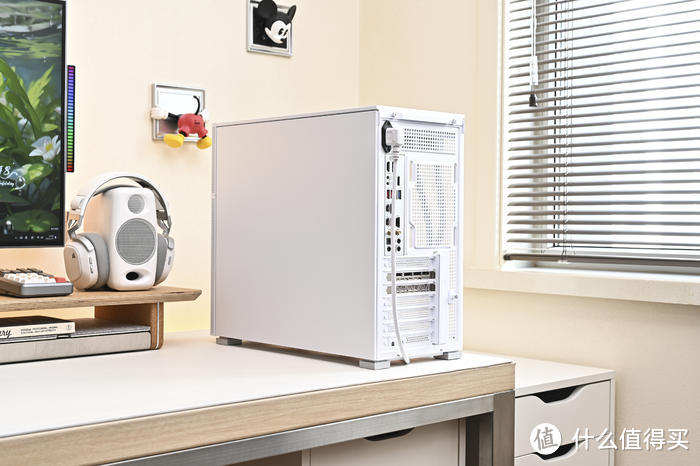

机箱尾部，左上角电源接口，下方左侧主板尾部 I/O 接口；右侧为 120mm 风扇安装位。

下方为影驰 GeForce RTX 4060 Ti 8GB 星曜 OC 显卡接口。

二、配件开箱。

主板来自微星 MSI MPG Z790 EDGE TI MAX WIFI DDR5 刀锋。

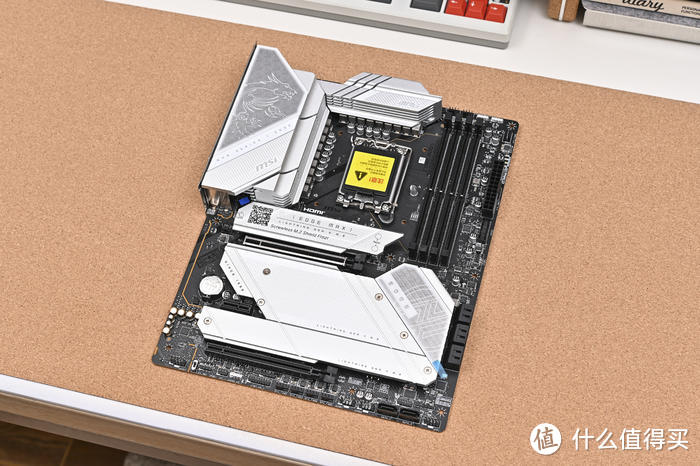

主板正面一览，主板为标准 ATX 版型，6 层 PCB 2oz 加厚铜设计，外观延续了以往微星 Edge (Ti) 系列传承的银白配色添加了富有科技感的斜纹风格切线。主板采用微星第三代钛金电感， 16+1+1 相 Duet Rail (Core+GT+AUX) CPU 智能供电，Core 每相搭配一颗 ISL99390 (90A)，GT 一相搭配一颗 RAA220075 (75A)， AUX 一相搭配一颗 MP87670 (80A)。和上一代 Z790 刀锋供电规格完全相同。

供电散热模组采用 L 形前后侧扩展型供电散热布局，两侧的散热模块均内嵌热管，并互相连结以平衡发热，散热模块侧面做了大量的开槽以及斜切，让散热面积更大，保障供电低温可靠稳定。I/O 上盖作为 CPU 供电散热片的一部分，设有经典的 MSI 龙图腾灯标，下方毛玻璃特效无数 MPG Logo 手拉手相连，龙图腾灯标具备 ARGB 灯效，支持主板神光同步。下方还有 MSI Logo。

微星 MPG Z790 EDGE TI WIFI MAX DDR5 板载四条 DDR5 内存插槽，支持 Intel XMP 3.0 一键超频， 单槽容量最大支持 48GB，共 192GB，最高支持 DDR5 7800Mhz（OC+）的内存插槽，配备有内存加速引擎，配合 Memory Try It！功能，可针对不同厂商的内存颗粒优化、提高内存频率释放内存更强性能，同时，提供 Performance、Benchmark、Mentest 模式等三组优化预设，让玩家快速找到最合适的超频设置。采用 SMT 焊接工艺，并通过线路独立设计，降低阻抗并降低干扰，保障内存信号稳定可靠。

主板 CPU 供电为双 8Pin 设计。

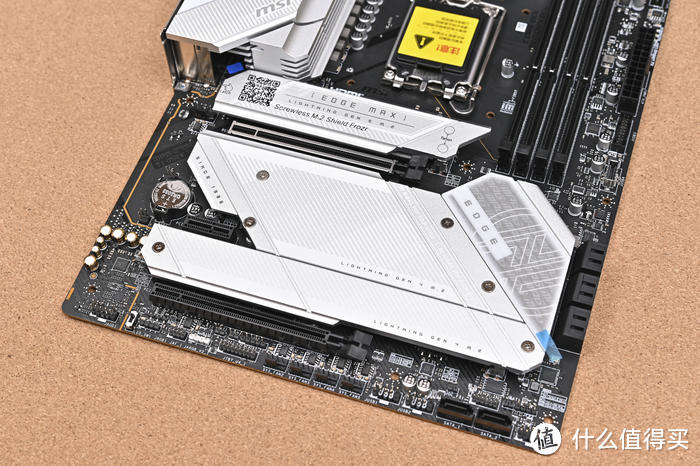

来看主板下方，主板下部覆盖有大面积冰霜铠甲，为芯片组、M.2 SSD 提供低温稳定可靠的运行环境。PCIe 扩展插槽方面，采用 SMT 工艺和钢铁装甲加固，由 CPU 提供 1 根加固型 PCIe 5.0 x16 全长插槽，由芯片组提供 1 根 PCIe 3.0 x1 插槽以及 1 根 PCIe 4.0 x4 全长插槽。

最上方的的 M.2 散热片，表面印有 Edge MAX 字样。此散热片采用免螺丝的按压式卡扣结构进行固定，一压一按即可安装完毕，非常便捷方便。上方印有二维码可扫码查看拆装步骤。

主板南桥芯片组厚实的散热装甲表面标注了 MPG Logo 以及 MPG Edge 字样。

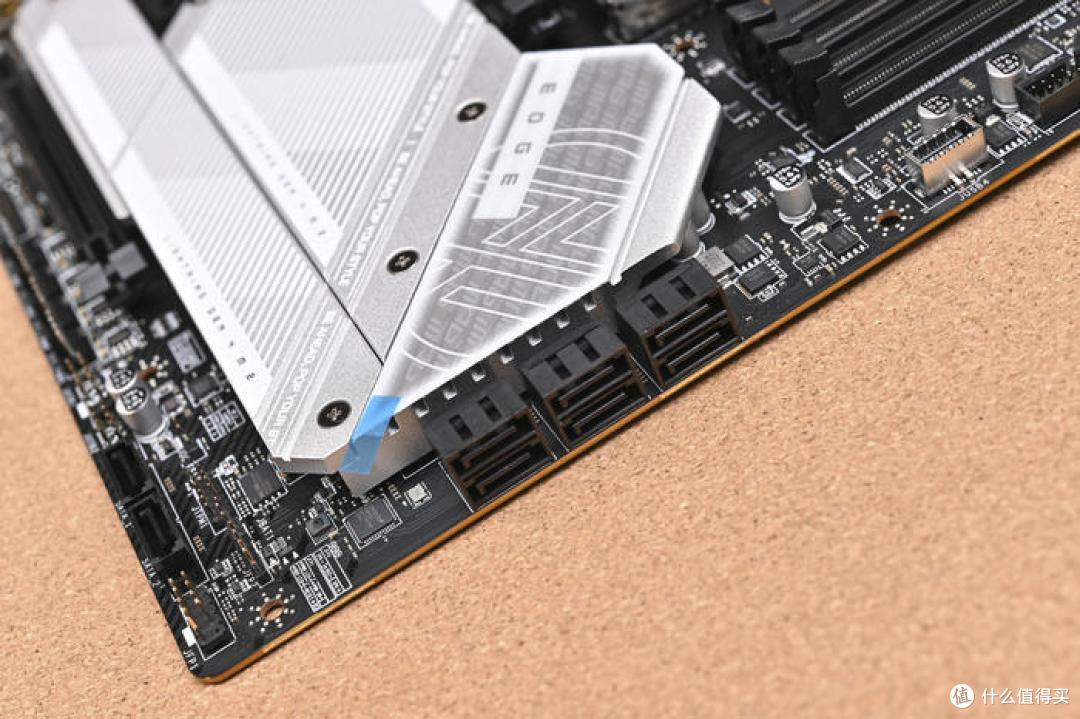

右侧还有 2 个垂直于主板的 SATA 6G 存储接口。

侧面配备 6 个 SATA 6G 存储端口。

拆除散热装甲，可以看到主板提供高达 5 个 M.2 SSD 槽位。均配备 M.2 便捷卡扣，拆装方便。最上方的 M.2_1 插槽由 CPU 提供，最大速率 PCIe 5.0 x4 ，带宽最高能够达到 128Gbps。支持 2260/2280/22110 尺寸规格，该槽的散热马甲也延续了非 TI MAX 款的快拆设计，下方贴有散热垫辅助散热。中间的 M.2_2、M.2_5 插槽均由芯片组提供，最大速率 PCIe 4.0 x4，带宽最高能够达到 64Gbps，支持 2260/2280 规格。底部左侧的 M.2_3 插槽，由芯片组提供，最大速率 PCIe 4.0 x4，带宽最高能够达到 64Gbps，支持 2242/2260/2280 尺寸规格，并兼容 SATA 模式 SSD。右侧的 M.2_4 插槽，由芯片组提供，最大速率 PCIe 4.0 x4，带宽最高能够达到 64Gbps，支持 2242/2260/2280 尺寸规格。此外，仅有第一条 M.2 的槽位配备了背部散热片和刀片热帖。

主板背面，为无背板设计。

后方I/O接口方面，从上到下分别为：1 个核显 HDMI 2.1、1 个核显 DP 1.4、1 个清除 CMOS 按钮、1 个 BIOS 刷新按钮、4 个 USB 3.2 Gen1(4x Type-A)、5 个 USB 3.2 Gen2(4x Type-A+1x Type-C)、1 个 USB 3.2 Gen2x2(Type-C)、1 个 2.5Gbps 有线网络、2 个 Wi-Fi 7 无线接线端、音频接口为 5 个 3.5mm+1 个 S/PDIF 光纤输出的音频接口组。

显卡来自影驰 Galaxy GeForce RTX 4060Ti 8GB 星曜 OC。

包括星曜娘主体快速使用指南、合格证以及质保卡一张。两根 5V3Pin ARGB 同步线、一根用于显卡直连主板进行灯效同步，另一根则为一分二转接线，当使用显卡支架时让显卡和支架均可同步主板灯效。

全新设计的 ARGB 显卡支撑杆套件。这款幻彩支架和星曜显卡采用统一的设计语言，支持炫彩光效并可自有调节高度。

影驰 GeForce RTX 4060Ti 8GB 星曜 OC 采用和此前发布的 RTX 40 系星曜同样的全新外观设计，整体尺寸为：327*147*48mm（含挡板），314*130*48mm（不含挡板），纯白底色正面和背板，四周采用包边设计衔接，将白色进行到底。产品参数方面，采用 Nvidia Ada lovelace 核心架构，核心代号 AD106-350，TSMC 4N 核心工艺，拥有 4352 个 CUDA，核心基础频率 2310MHz，加速频率 2685MHz，显存为 8GB GDDR6，32MB L2 大缓存，显存位宽 128-bit，显存频率 18Gbps，支持光线追踪/ DLSS 3.0 技术，采用 9 相全贴片数字供电，安全且兼顾散热，功耗 160W（MAX 200W）。

显卡正面经典的透明水晶外壳采用钻石切割设计，可以折射出不同角度的炫彩视觉效果，同时其可拆卸的透明上盖，支持个性 DIY 设计，影驰也支持个人外观定制，可供玩家个性涂装使用。.值得一提的是，星曜系列显卡支持拆卸 DIY 且不影响售后质保。正面标配配备 3 个特制直径 92mm、厚度 20mm 的高规格风扇，每个风扇拥有 11 片静霜扇叶，实现更强风力和更大风量；支持智能启停，随时随地为在体验与负载中收放自如。

风扇罩边缘均有不规则钻石颗粒凸起，在光线下更晶莹剔透。

显卡侧面中央是 Logo 灯，采用多层折射镜面设计，支持 ARGB 灯效，Logo 灯+ARGB 三风扇+定制支架构成了全新星曜 ARGB 灯效系统。影驰 GeForce RTX 4060Ti 8GB 星曜 OC 对比 4080/4090 在厚度上有明显的减少，更加轻薄，如果是横插显卡，建议配合显卡支撑架进行固定。

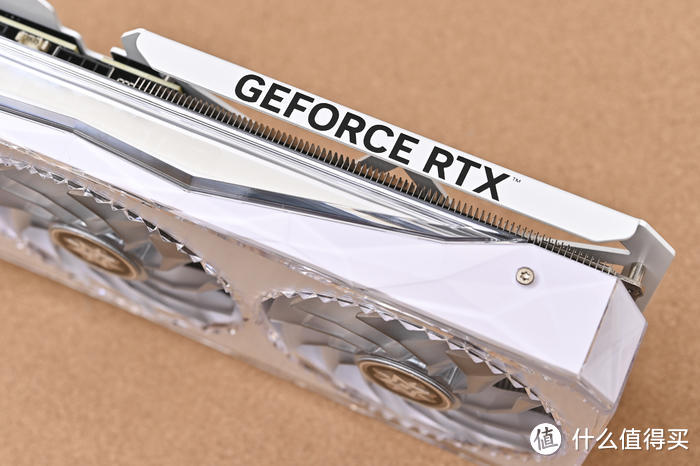

显卡右侧是 GEFORCE RTX 黑色字体标识。

多层折射镜面设计的星曜 Logo 灯。

显卡背侧这次和此前发布的 RTX 4080 星曜 OC 同样统一为白色设计。全白设计，一体压铸的金属背板，镂空设计保障散热性能，白色喷涂搭配丝印工艺提升了整体的质感。

左侧为星曜星形造型，中央印有 GEFORCE RTX 字样。

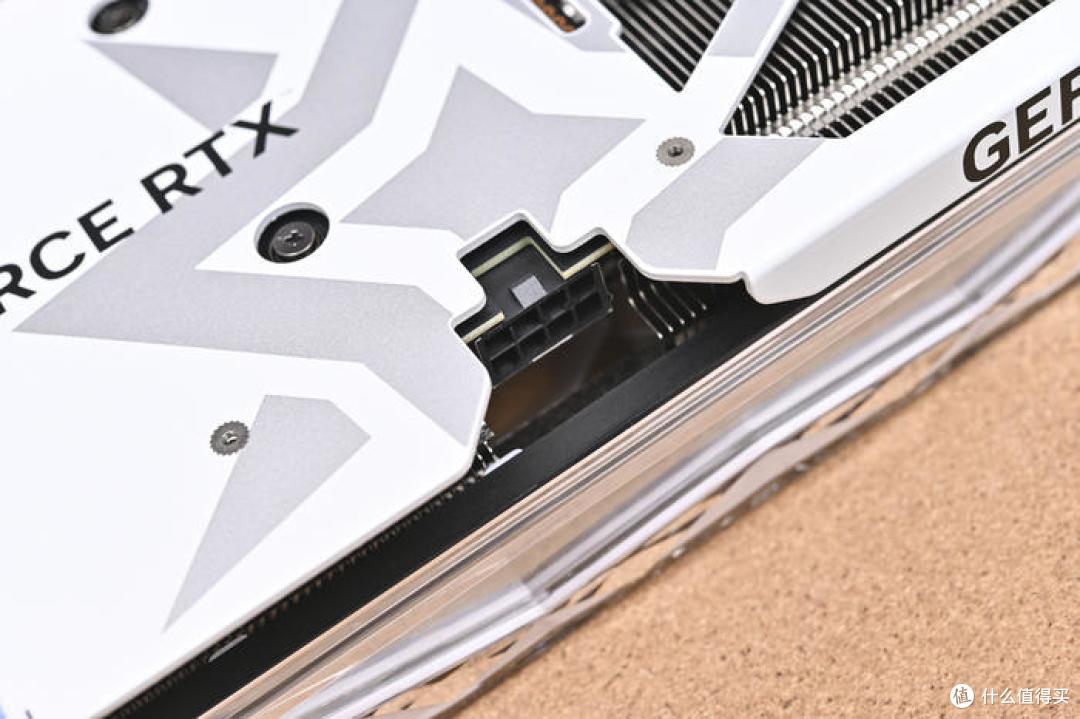

显卡供电接口位于 Logo 灯上方，回归 PCI-E 8PIN 单供电接口，升级/安装更便捷，接口做了内嵌设计，减少模组线外凸空间，防止接触机箱侧板。旁边还有显卡 ARGB 同步接口，通过附赠的转接线支持与主板连接，实现光效一体联动。

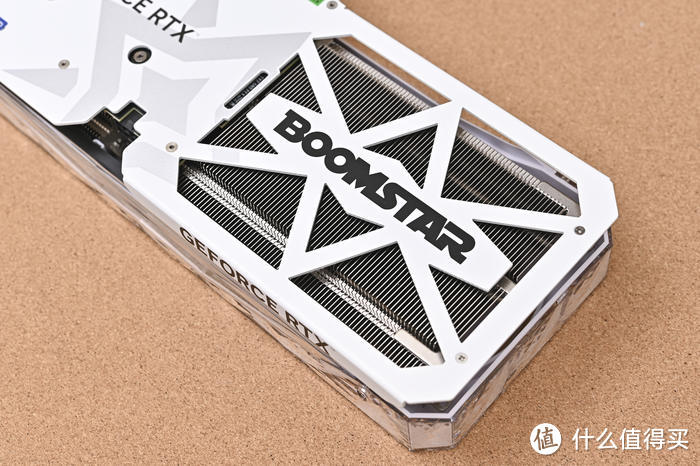

右侧则是 BOOMSTAR Logo，下方做了几何镂空开窗，贯穿通风，减少尾部中央防止下垂，同时兼顾更加散热风道。

显卡尾部可以看到显卡的 3 根镀镍复合热管（3*Φ6mm）。

接口方面采用 1xHDMI2.1+3xDP 1.4a，支持 8K 60Hz 输出。

内存来自宇瞻 Zadark Spark RGB DDR5 6400 32GB（16GBx2）。

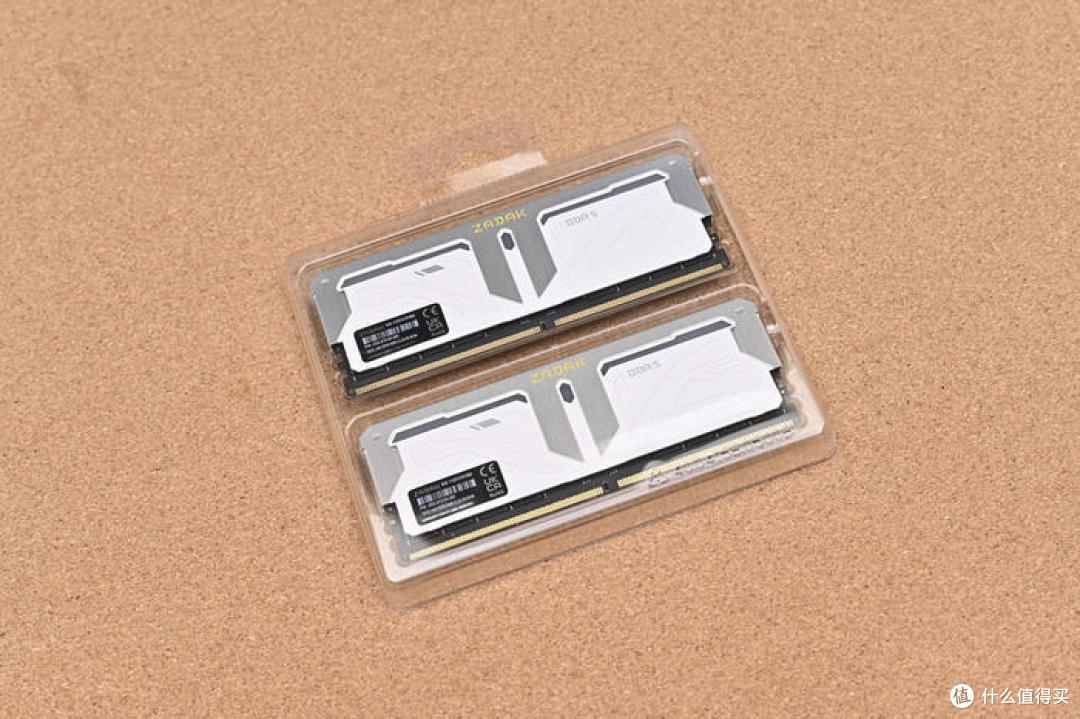

取出内存，透明塑料壳体保障内存运输安全。

这款内存银白色设计，上方柔光罩被发丝纹铝合金罩包裹，下方为白色喷涂散热装甲，上方凹凸印有科技棱线，整体设计感十足。

内存尺寸：高 5cm、宽 13.6cm、厚 0.97cm。搭载电源管理芯片，强化散热设计，电源稳定更有效率，支持 ON-DIE ECC 纠错机制，通过了 AMD EXPO / Intel XMP 双平台认证。

顶部发丝纹保护罩中央黄色字体的 ZADAK Logo。

内存正面展示。

背面左侧黑色贴标，标注了具体参数：频率 6400MHz，时序 C32-39-39-84，电压 1.4v，32GB（16GBx2）。

顶部柔光罩专利五段式超广角灯效，借由材质交错设计，呈现有宝石形状的镂空导光效果，支持各大厂家主板 ARGB 灯光同步。

安装到主板效果。

固态硬盘来自影驰 Galaxy 星曜 X4 PRO 1TB。

打开包装来看包装内部内容，包含说明书一本，固态硬盘一个，硬盘有透明塑胶壳包裹保障运输过程安全。

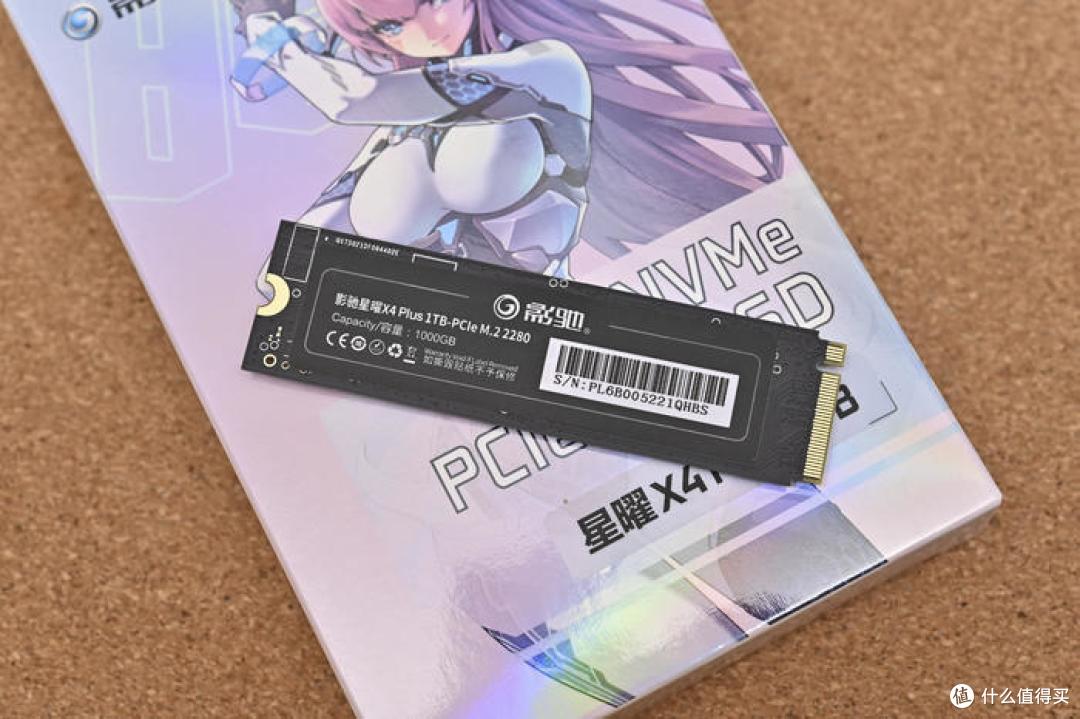

这款固态硬盘采用黑色 PCB 设计，采用 Phison E21 主控，支持 NVMe 1.4 和 PCIe 4.0 x4 标准，连续读写 5000/3500 MB/s，4K 随机读写 650000/800000 IOPS，快速读取大容量、小碎片文件，传输速度更快。

内部集成智能温控和第四代 LDPC 数据纠错机制，断电保护，数据更安全，功耗更低。采用单面颗粒，背面无任何芯片，这就让整体厚度降到最低，可以适配笔记本、PS5 等空间狭小的安装使用环境。

电源来自安钛克 Antec NE1000W ATX3.0 金牌全模组。

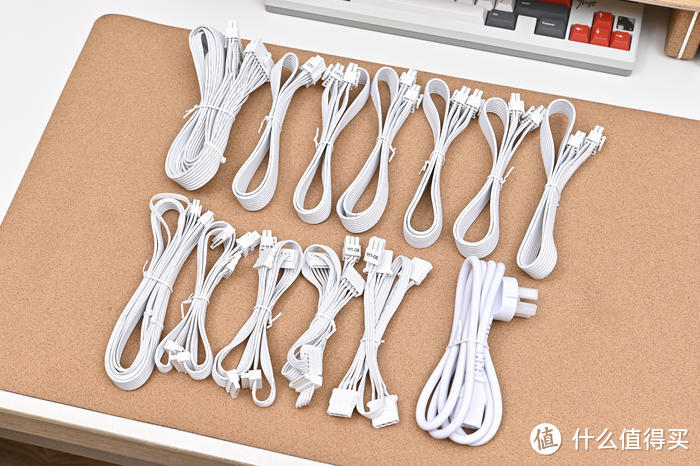

线材方面全部采用白色扁平线设计，方便机箱内部走线。模组线缆共有：1 条 24pin 主板供电线，2 条双 4+4pin 的 CPU 供电线，4 条 6+2pin 的 PCI-E 供电线，1 条 16Pin PCI-E 5.0 12VHPWR 供电线，3 条 4 口的 SATA 接口供电线，以及 1 条四口大 4PIN 接口。此外，电源线也是附赠的全白色的。

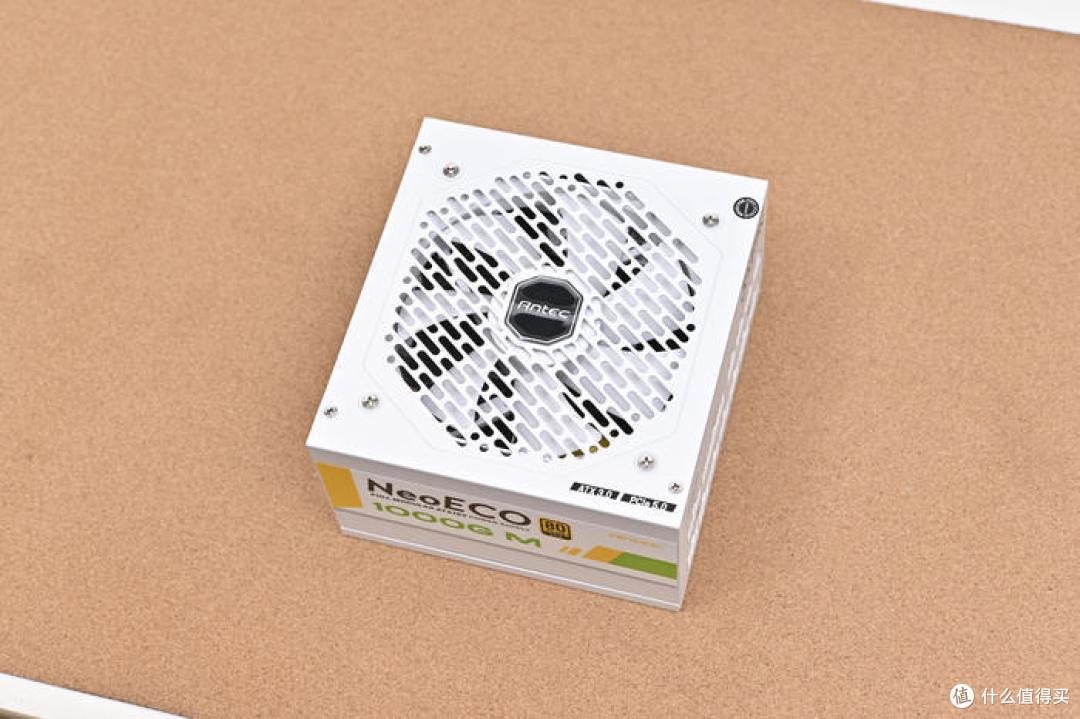

电源通体白色设计，整体尺寸：150*140*86mm，小巧的尺寸紧凑型的机箱，正面为斜纹镂空风扇罩，配置了一把 120mm 的 FDB 动压轴承风扇，支持自动启停风扇停转技术，50% 负载下风扇停转。

电源通过了 80PLUS 金牌认证，支持最新一代 Intel ATX 3.0 标准，采用全日系电解电容，高规格铜片式变压器，无导线输出模块，全桥 LLC 谐振 + 主动式 PFC + DC-DC +同步整流，50% 负载下，转化效率为 92.71%，达到白金转化效率标准。单路 +12V 满功率运行可提供 83A 996W 供电能力，支持高瞬时功耗，为大功率 40 系显卡保驾护航。同时，具备欠压保护、过压保护、短路保护、过温保护、过电流保护、过功率保护功能。

电源侧面标注了产品型号以及 80PLUS 认证标识。

接口方面非常豪华，提供 1 个 24Pin 主供电接口、1 个 16Pin PCIe 供电接口、6 个 4+4Pin CPU / 8Pin PCIe 供电接口、4 个 SATA/ 大 D 口供电接口。原生支持 PCIe 5.0 Pin 显卡供电接口，最高可支持 600W 释放 40 系显卡性能，支持高瞬时功耗。

电源尾部通体通风设计，左侧是 ECO 模式和双电压模式切换键，按键弹起状态为 EOC 智慧节能温控系统，当温度达到 63-65℃ 时，风扇转速大约为 650-850转；当温度下降到 40-45℃ 时，电源接口，风扇停止。按键下压状态为双电压回路温控系统， 开机时风扇转速为低转速，后随温度上升而上升。右侧是电源开关以及电源接口。
