自己动手不求人:12元修好机械键盘故障轴
用了两年的 AKKO 3108s 红轴机械键盘因为换键盘姿势不正确,在大力出奇迹的指引下,顺利将右侧win键报废,症状为无法按下该按键。
为了秉持勤俭持家的理念,遂决定自己动手换轴,延长键盘使用寿命。买过两把Akko 的机械键盘,一个黑轴一个红轴,当时都是 Cherry轴,现在好像在京东看不到 Cherry轴,就插一个 Akko自己轴的链接吧,大型号倒是没变,好像多了个 V2。
准备工具
某宝买几个替换轴,直接搜cherry轴体就行,想装什么轴就买什么轴,我这里买的是4个和出厂一致的红轴,另加一把拔轴器,花费 12元。
电烙铁一把,如果没有的话,可以买一把调温的,以后小修小补用的少,我买的是40元的。焊锡和松香买电烙铁的时候会送。
类似银行卡质地的卡片一张,用于撬起卡扣。
最好准备一个吸锡器,或者是吸锡带,或者是一段纯铜多股软电线,如果这些都没有的话下面的步骤亦可进行只是稍显艰难。同时建议以后想经常动手修理电子产品的朋友再买一个小的风扇,用于吸走焊锡被加热后产生的烟,毕竟焊锡的含铅率比较高。
修理过程
第一步,将键盘外壳用银行卡之类的卡片沿键盘一圈将各卡扣撬起。

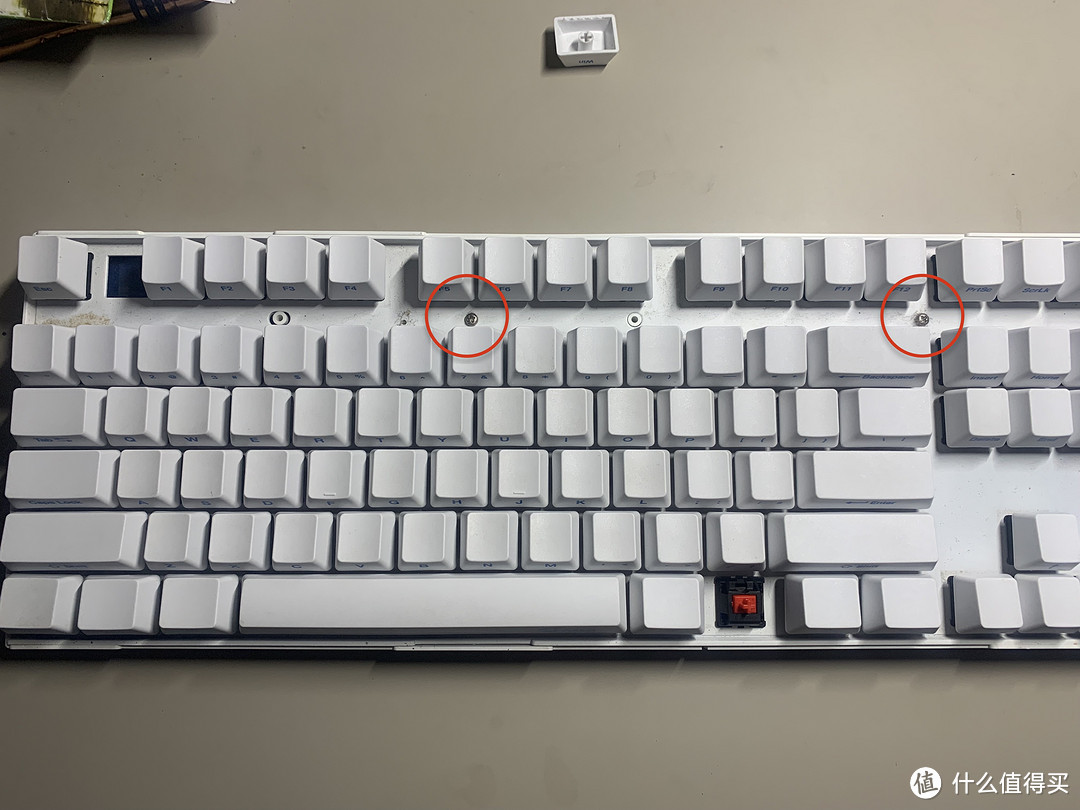

第二步,拆除键盘正面上部两颗螺丝。
第三步,沿键盘一圈用卡片将底部与上部的各卡扣翘起,翘起后不要分离这两个部分,而是先找到键盘背面电路板上与键盘底部的连接线,先拔线,再分开键盘。
第四步,拔下故障轴体上的键帽,翻过键盘,确认故障轴体焊点位置,这里要注意区分轴体焊点和LED灯焊点,熔锡的时候不要搞错了。
第五步,使用拔轴器在正面钳住故障轴,稍加用力,将键盘处于正面稍向下的立置位,同时将电烙铁对准轴体背面故障轴的焊点,在均匀加热两个焊点的同时用力向外晃动拔出轴体,在这个过程中要反复均匀加热焊点,同时注意观察焊点一旦熔化,拔轴器就要向外用力。如果没有吸锡器但电烙铁是刀头的同学,可以直接用刀头同时加热两个焊点,这样拔轴更快。整个过程我大概用了五分钟左右成功移除故障轴。
第六步,将新轴比对好针脚位置,并在新轴针脚上沾上少许松香,将键盘翻转背面朝上,将新轴用手推入键盘上的针孔,用电烙铁加热板子上的余锡,使得新轴先固定住。之后将背面焊点点上新的焊锡。点入新焊锡后,使用电烙铁均匀加热两个针脚处的新焊锡,以新焊锡带热老焊锡的方式将电路板空洞中的焊锡熔化。在加热焊锡的同时,确保另一只手用力向电路板方向推动新轴,直至焊锡熔化到可以推动新轴后,将新轴彻底安装固定到位。
最后,在两针脚处补上一定量的焊锡,确保焊点饱满。插上键盘底部与键盘底壳的连接线,接上电脑测试各按键触发是否正常,测试完毕无误后,重新扣上底壳、上紧螺丝、扣上外壳,维修结束。
技术总结
1.没有吸锡器的话建议用刀头,如果二者都没有,如果没有吸锡带的话,找废旧电线也是可以的,如果废旧电线也没有,一定要持续均匀加热并持续用力拔轴,大力一定出奇迹。但这么操作的弊端就是会像上面图片一样,电路板搞的很难看。
2.近视的朋友记得戴眼镜,不近视的朋友记得戴护目镜,万一焊锡崩到眼睛里那不是开玩笑的。
3.各位朋友要遵循电烙铁的防氧化保养和使用注意事项,避免烙铁头过度氧化无法达到温度而无法熔化焊锡的现象发生。
关于轴体故障的原因
将拆下来的轴体拆解,分析轴体无法按下的原因,发现轴芯插入弹簧的一棍子弯了,导致轴芯无法向竖直方向给弹簧施加压力,进而导致无法触发按键。这个如果能从其他的废旧键盘拆下一个轴芯出来,这个轴还是可以继续使用的。
本次维修至此结束,不算上维修必备工具的话一共花费12元。Akko 3108机械键盘是我的第一把键盘,为了工作方便又入了第二把,手感厚实,长时间使用侧刻键帽也没有出现打油的情况,非常推荐预算不多但想尝试机械键盘的朋友入一把玩一玩,电路板预留灯孔可以自行改灯可玩性也非常高,可以为以后自己买更好的机械键盘或者客制化键盘提供练习的平台。
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
