前言
本期拆解带来的是零刻EQ mini迷你主机，这款迷你主机内置英特尔酷睿3 304处理器，采用英特尔全新18A制程工艺，为5核心5线程规格，最大频率为4.3GHz。搭配12GB高频LPDDR5内存和512GB长江存储UFS3.1闪存，满足日常使用需求。
零刻EQ mini主机配有双雷电4+万兆网口，具备双M.2硬盘接口，具备强大的扩展性，支持外接显示器，外接固态硬盘和扩展坞，并可作为私有云或NAS使用。迷你主机配有WIFI6E无线网卡，提升连接速度和安全性。
迷你主机采用内置电源设计，内置电源功率为45W。机身前方设有USB-C接口，USB-A接口，3.5mm音频接口，电源开关和电源指示灯。机身背面设有雷电接口，USB-A接口，HDMI接口，网线接口和电源接口。下面就带来零刻EQ mini迷你主机的拆解，一起看看内部的设计和用料。
零刻EQ mini 迷你主机开箱

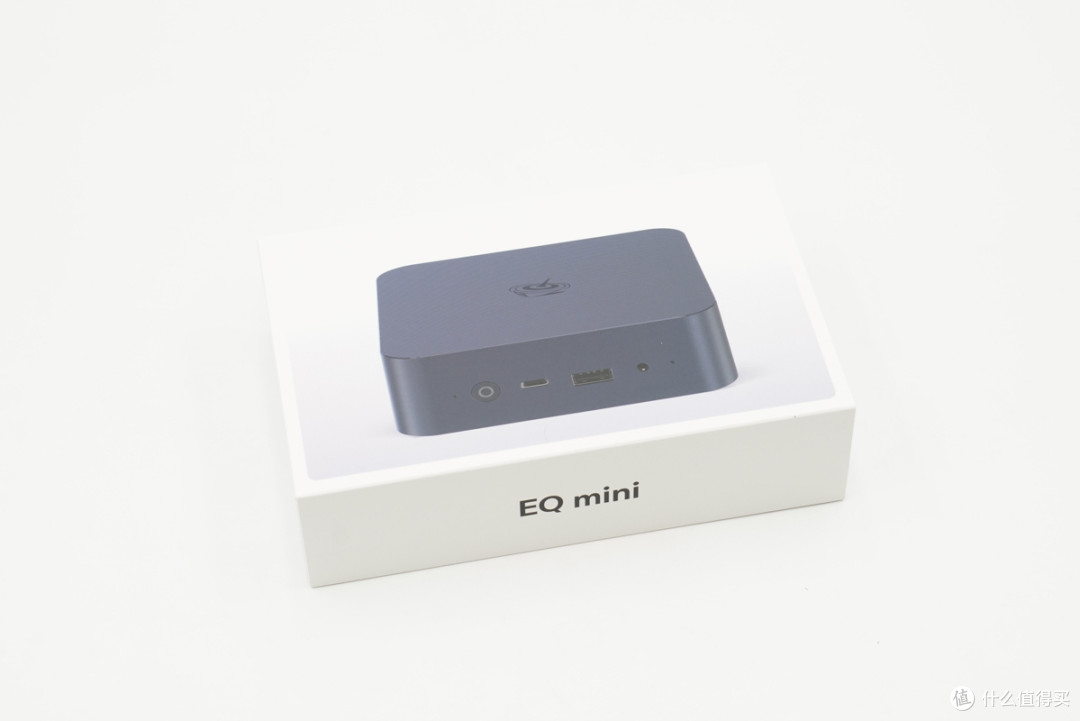

零刻EQ mini迷你主机采用长条纸盒包装，包装盒顶部印有迷你主机图片，侧面印有EQ mini字样。
包装盒背面粘贴产品标签和中国能效标识。
产品标签标注产品参数和配置信息。

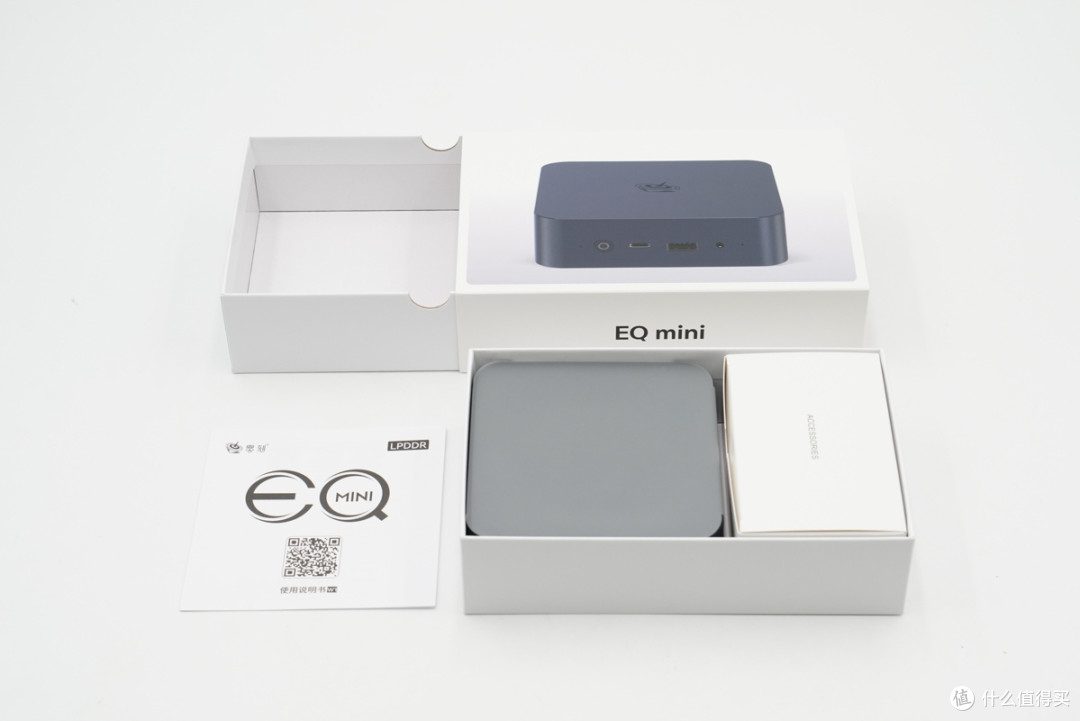

迷你主机采用推拉式包装盒收纳，主机右侧设有配件盒。
机身粘贴塑料膜保护。

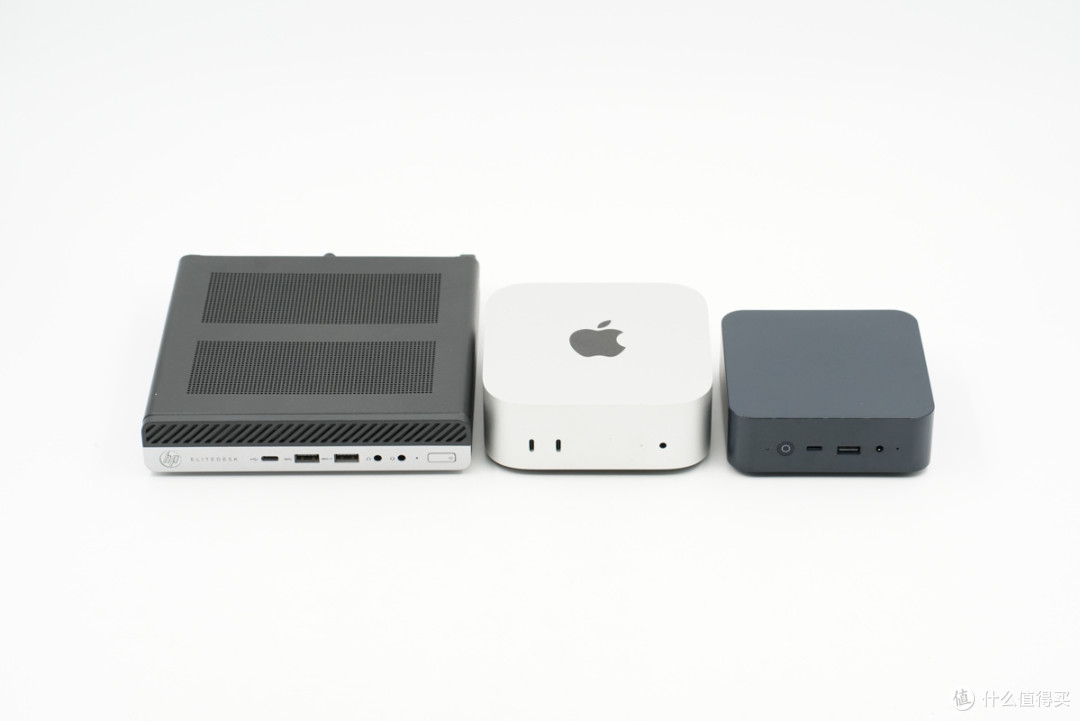

与惠普800G4，苹果M4 Mac mini两款迷你主机体积对比。

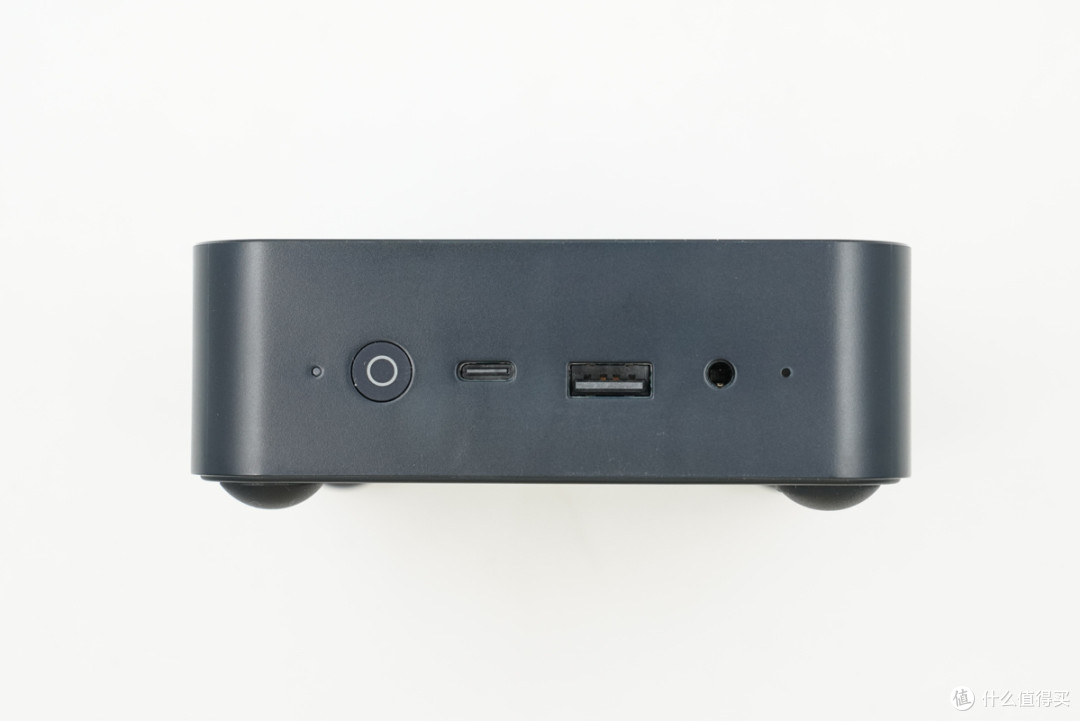

迷你主机机身正面设有电源开关，USB-C 10Gbps接口，USB-A 10Gbps接口，3.5mm音频接口和电源指示灯。

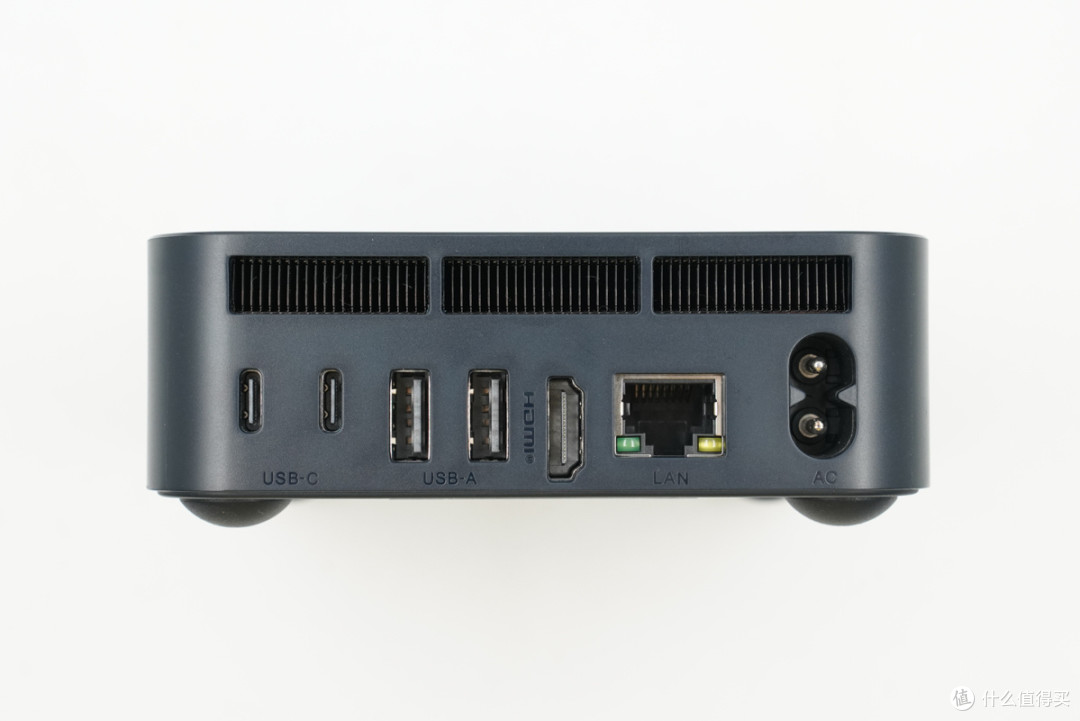

迷你主机机身背面设有雷电4接口，USB2.0接口，HDMI接口，万兆网线接口和电源插座，上方设有散热出风口。

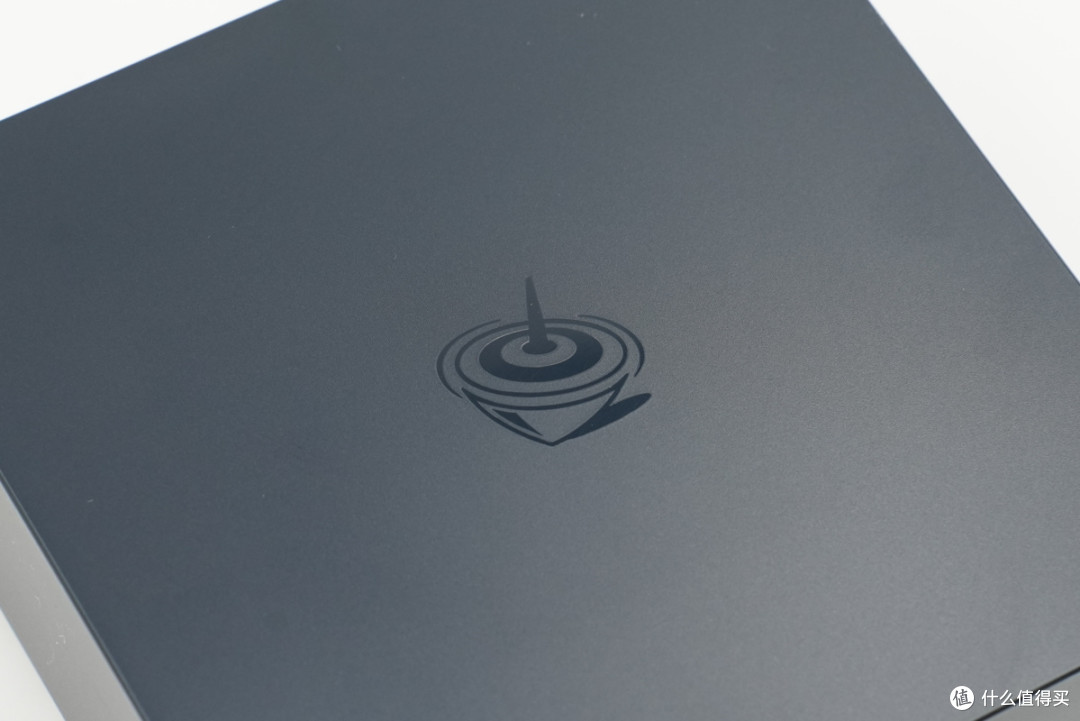

机身顶部印有零刻标识。

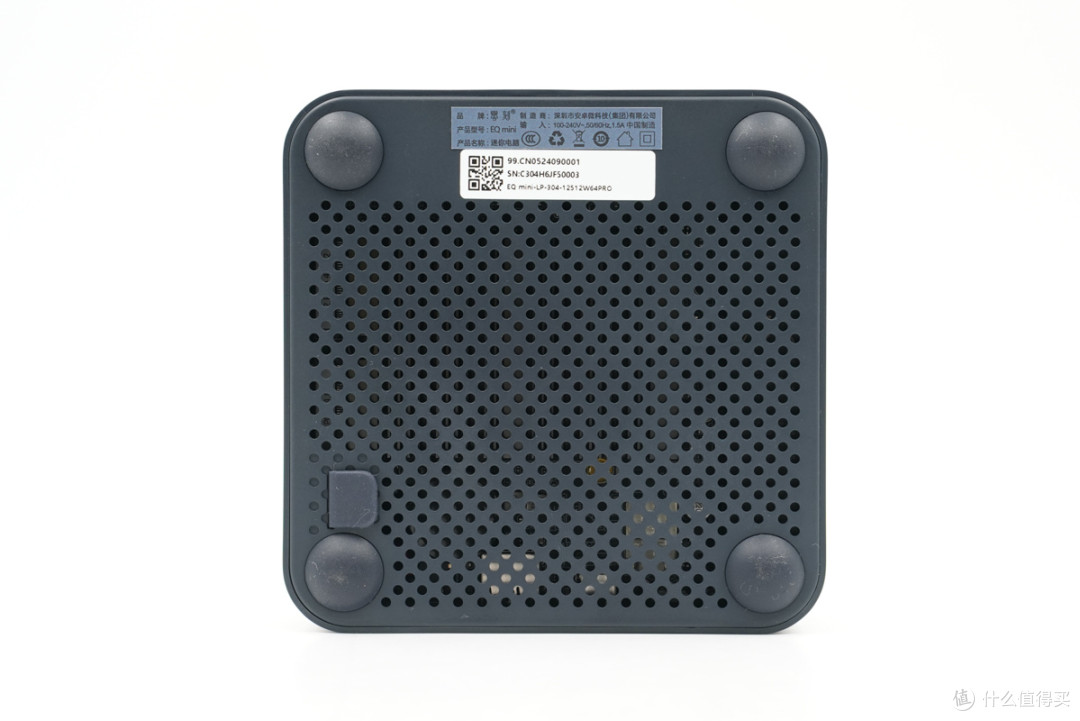

后盖粘贴贴纸，印有品牌，产品型号和产品名称信息，后盖设有大面积散热孔。
后盖边缘设有便于提起的凸起。

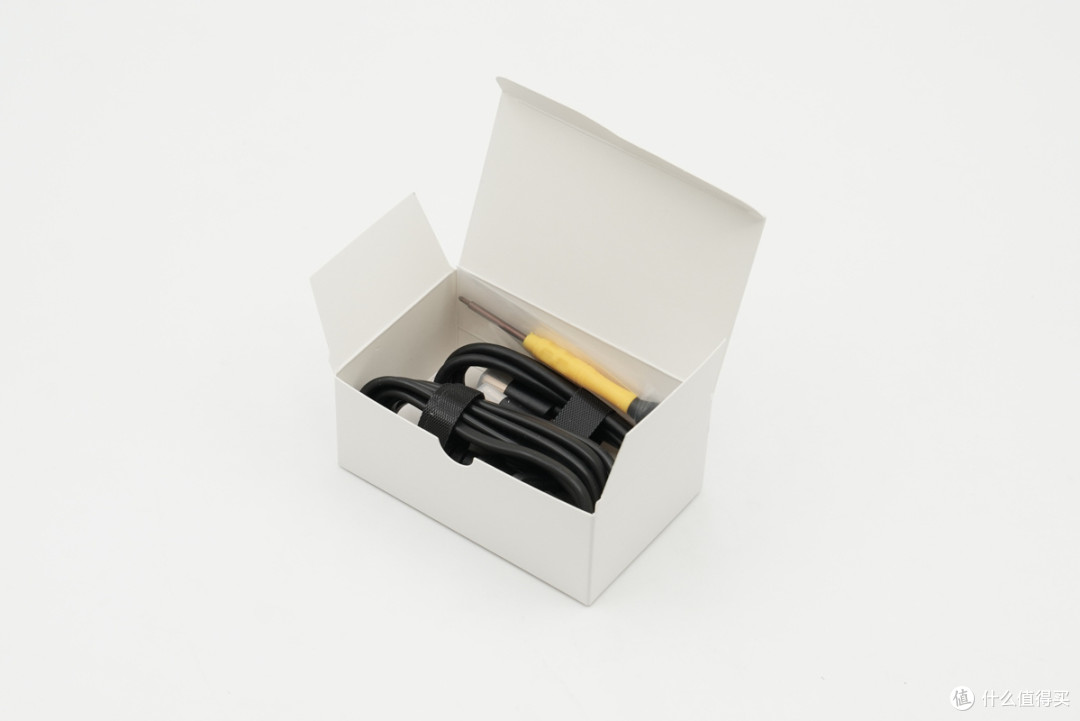

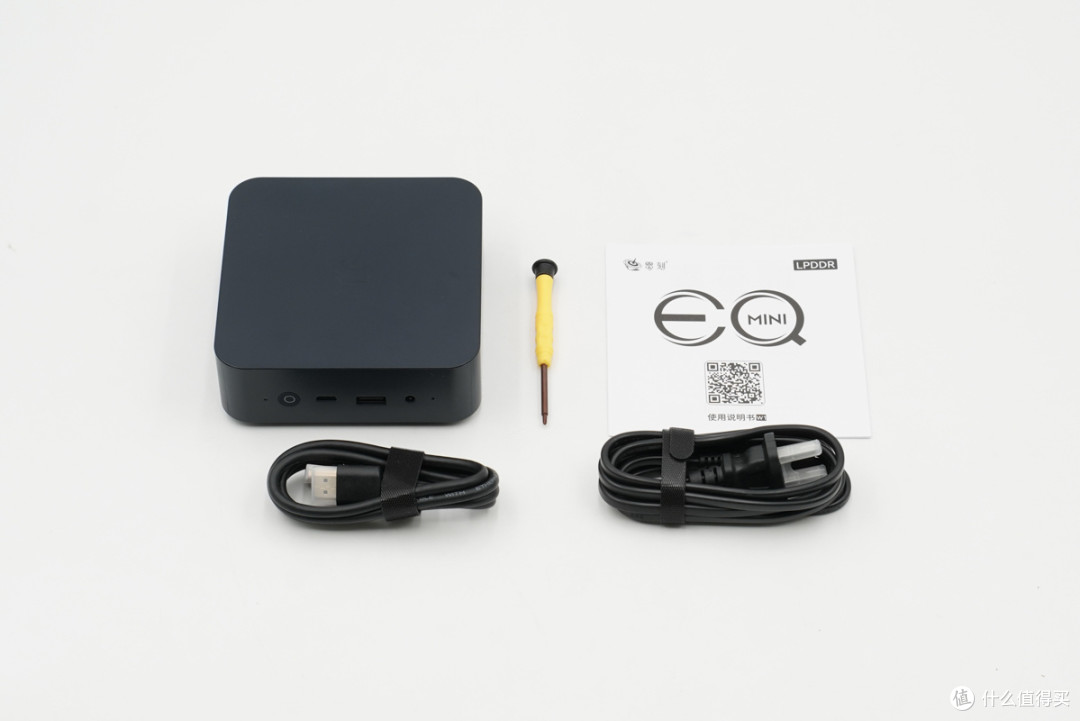

配件盒附带螺丝刀，电源线和HDMI线。
迷你主机和附带的配件一览。

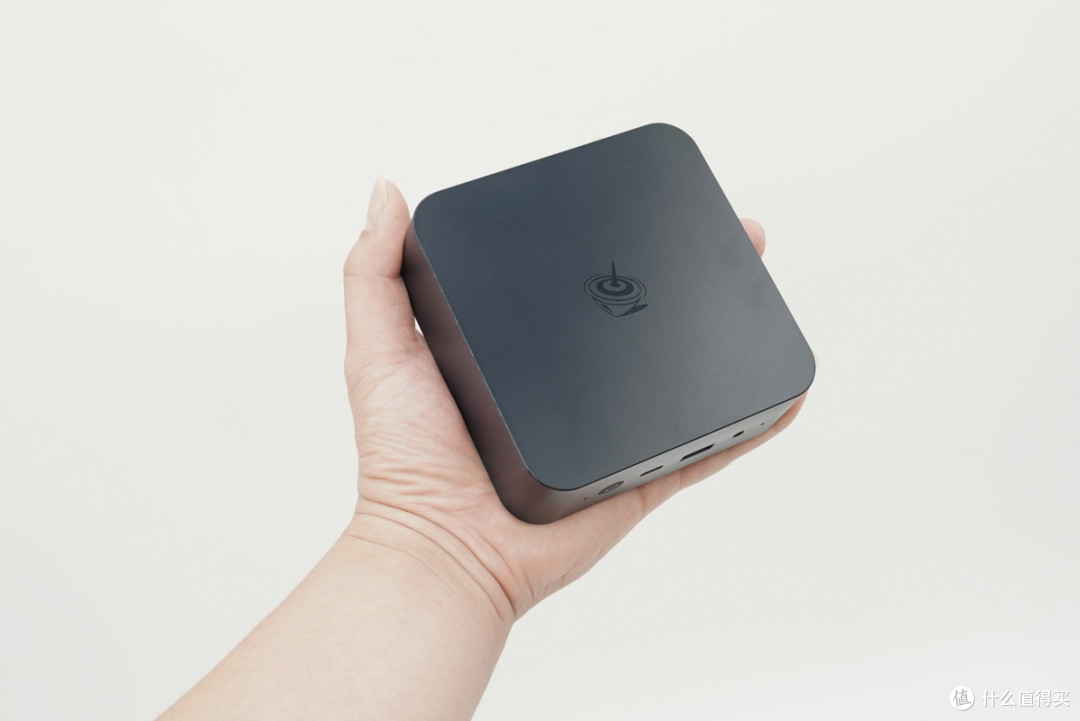

手持零刻 EQ mini 迷你主机的大小直观展示。

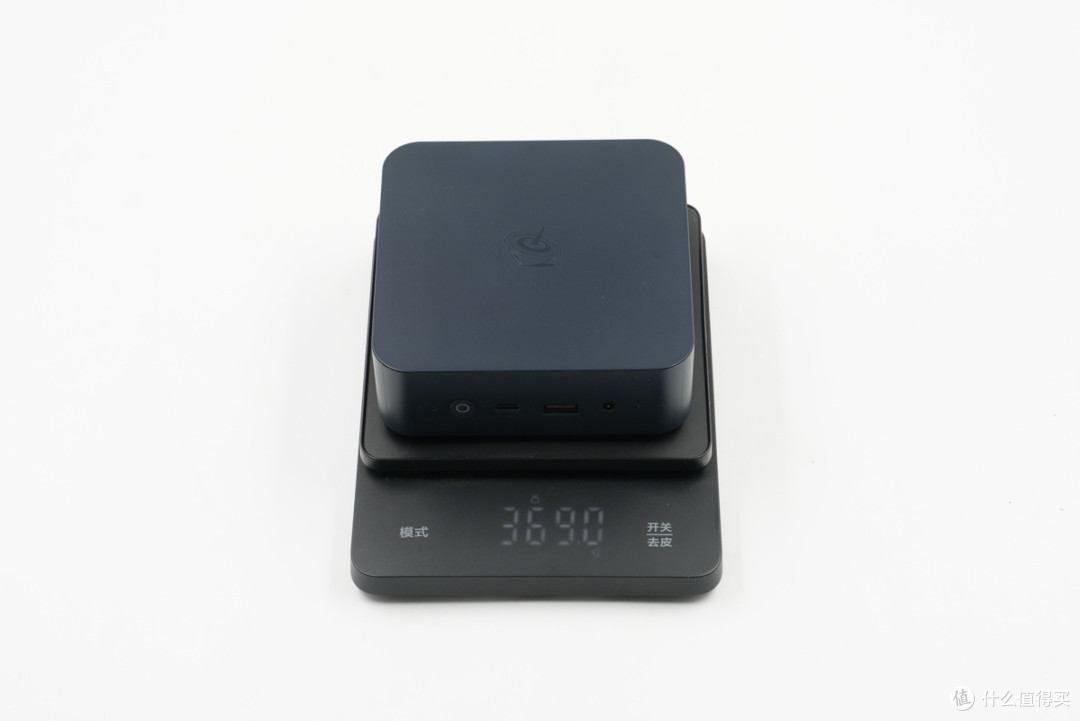

测得零刻 EQ mini 迷你主机重量约为369g。
零刻EQ mini 迷你主机拆解
看完了零刻EQ mini 迷你主机的开箱展示，下面就进行拆解，一起看看内部的设计和用料。

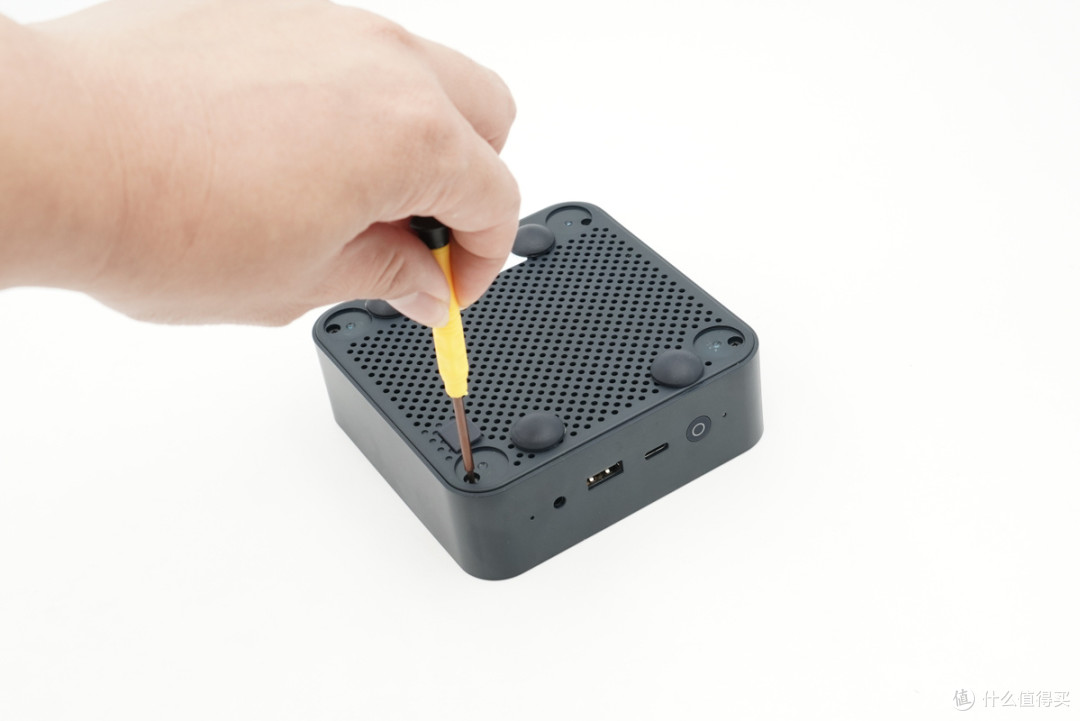

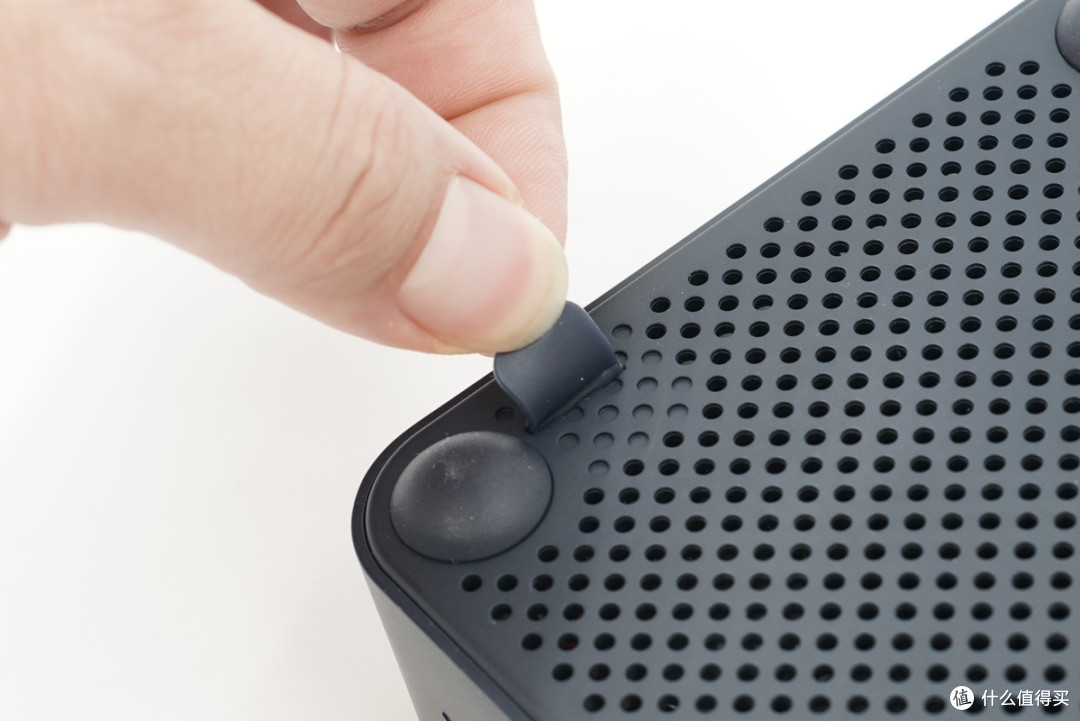

首先取下机身底部脚垫，露出固定螺丝。

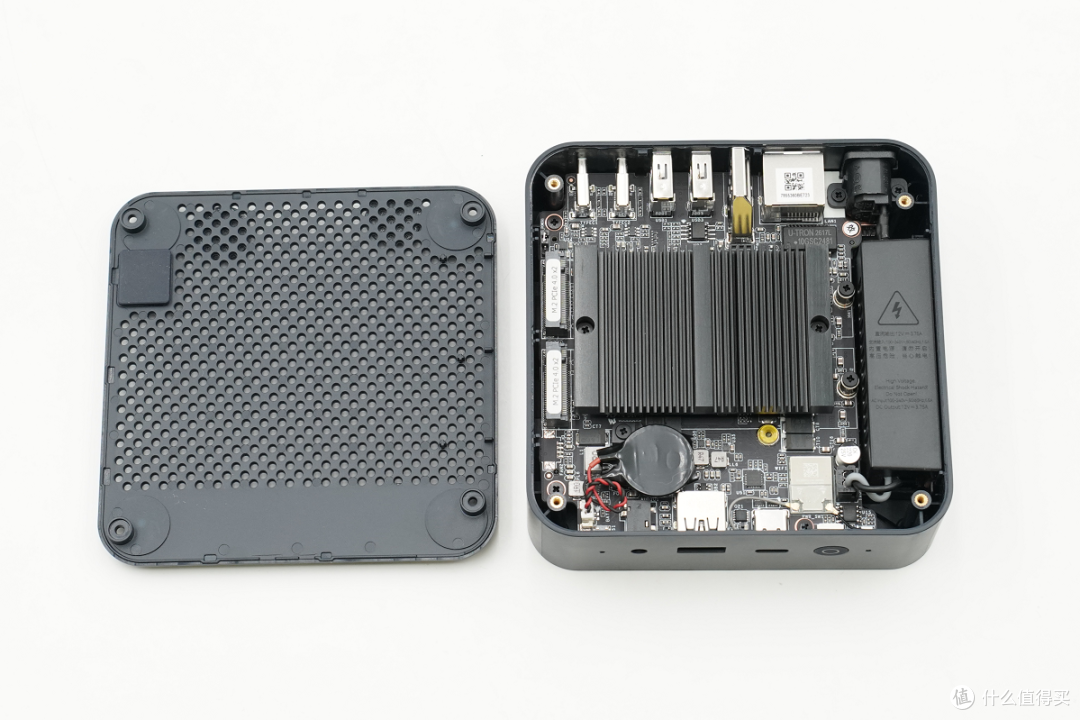

拧下固定螺丝，拆下后盖。PCBA模块通过螺丝固定在壳体内部。

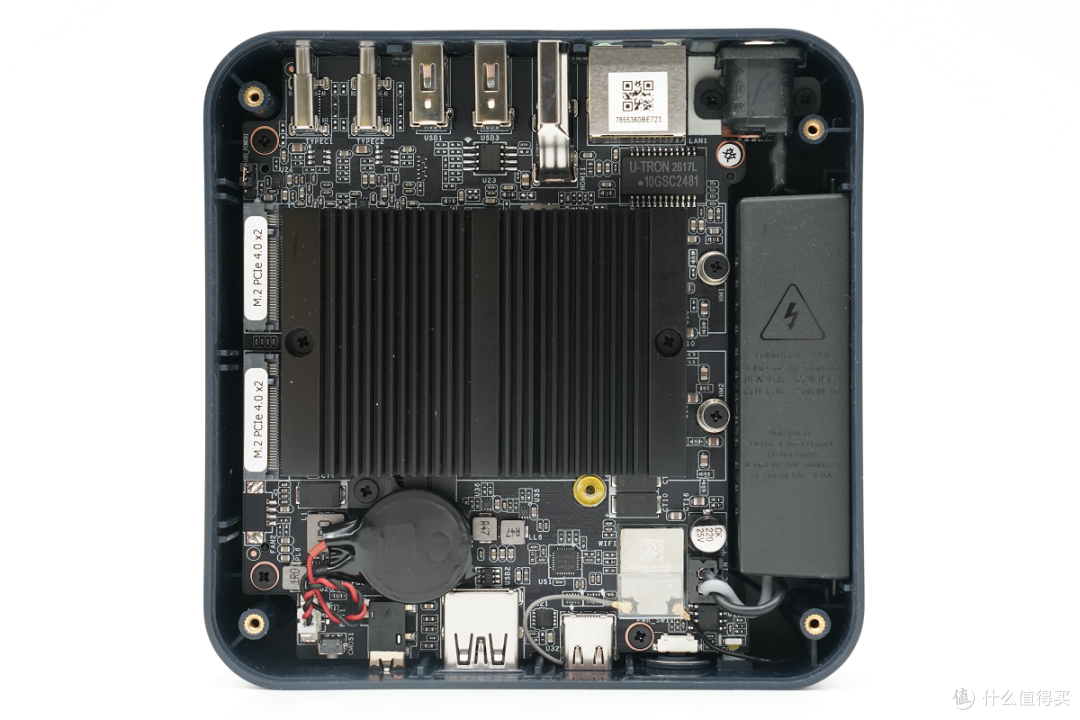

PCBA模块设有散热片为固态硬盘散热，右侧设有长条形电源模块，设有塑料外壳绝缘。

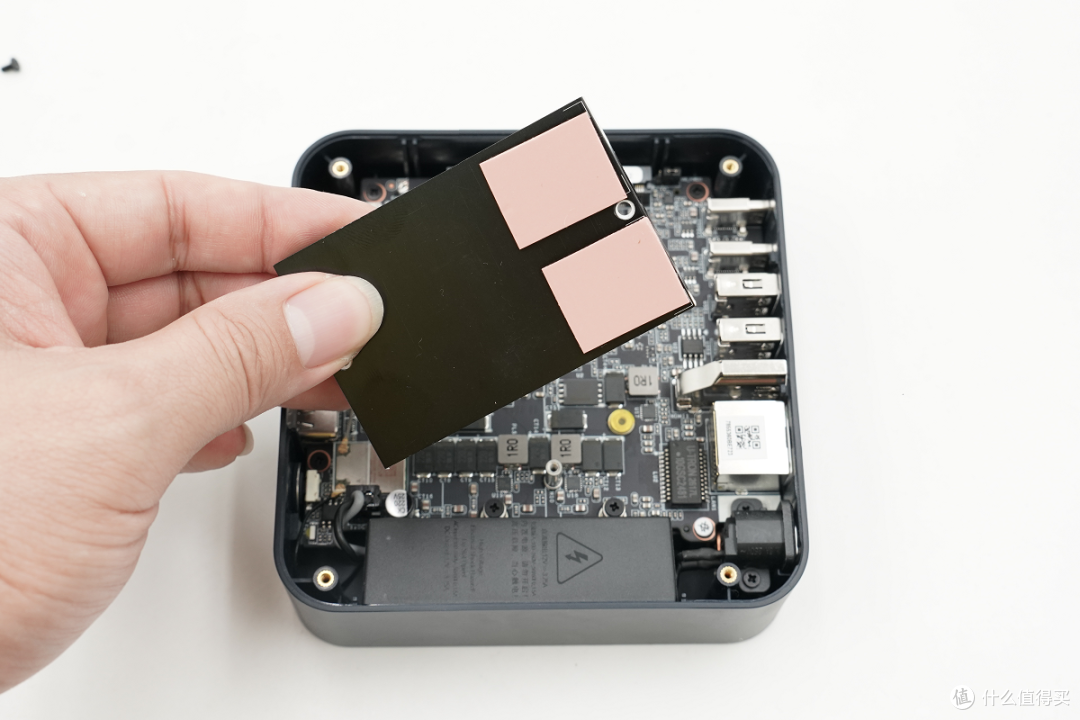

拧下固定螺丝，拆下散热片，散热片内侧对应固态硬盘设有导热垫。

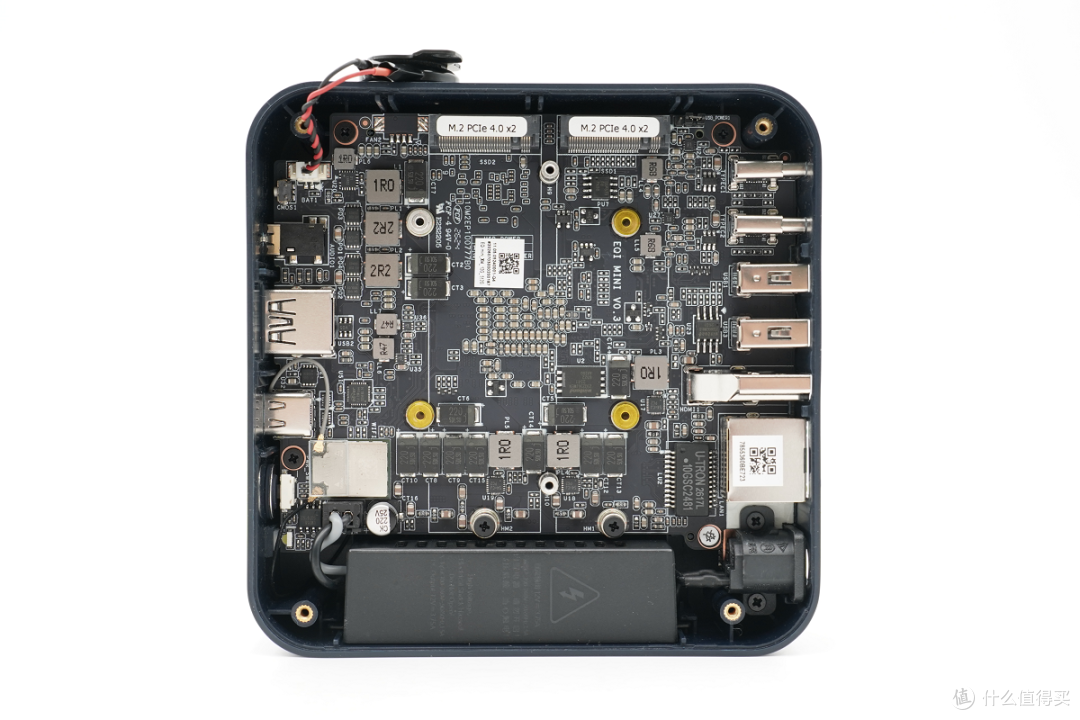

散热片下方设有两个M.2硬盘接口，均支持PCIe4.0*2速率。
安装长江存储PC450 1TB 固态硬盘，硬盘支持PCIe Gen4*4接口。

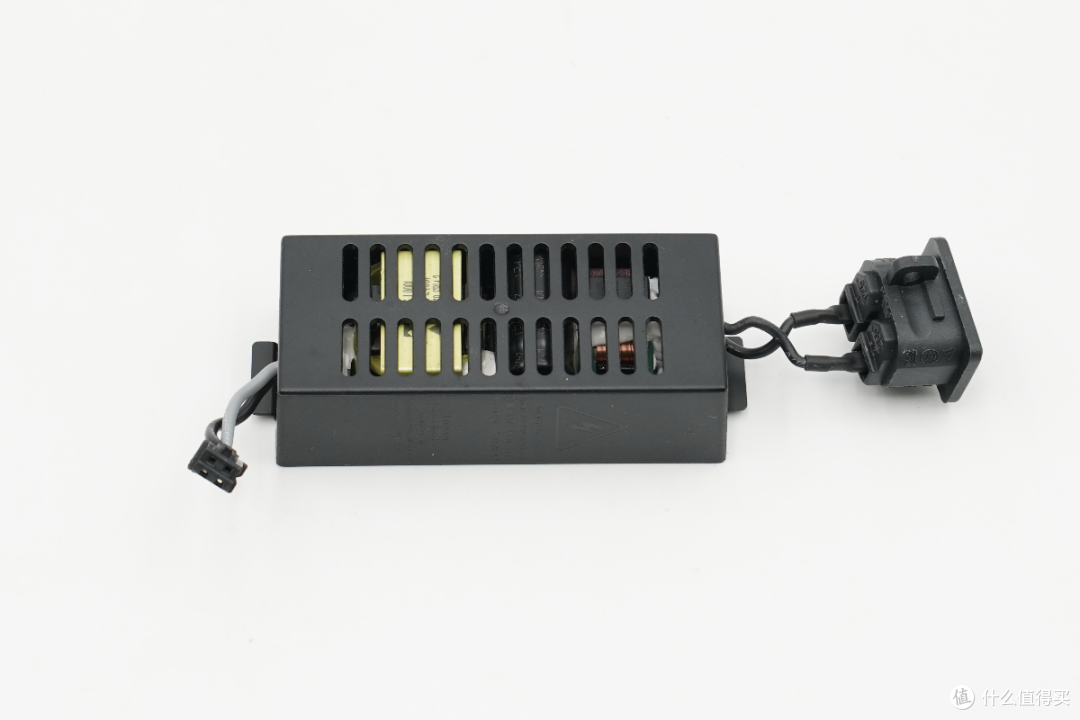

拆解取出机内电源模块，电源模块输出规格为12V 3.75A，标称功率为45W，电源模块外壳设有散热孔。

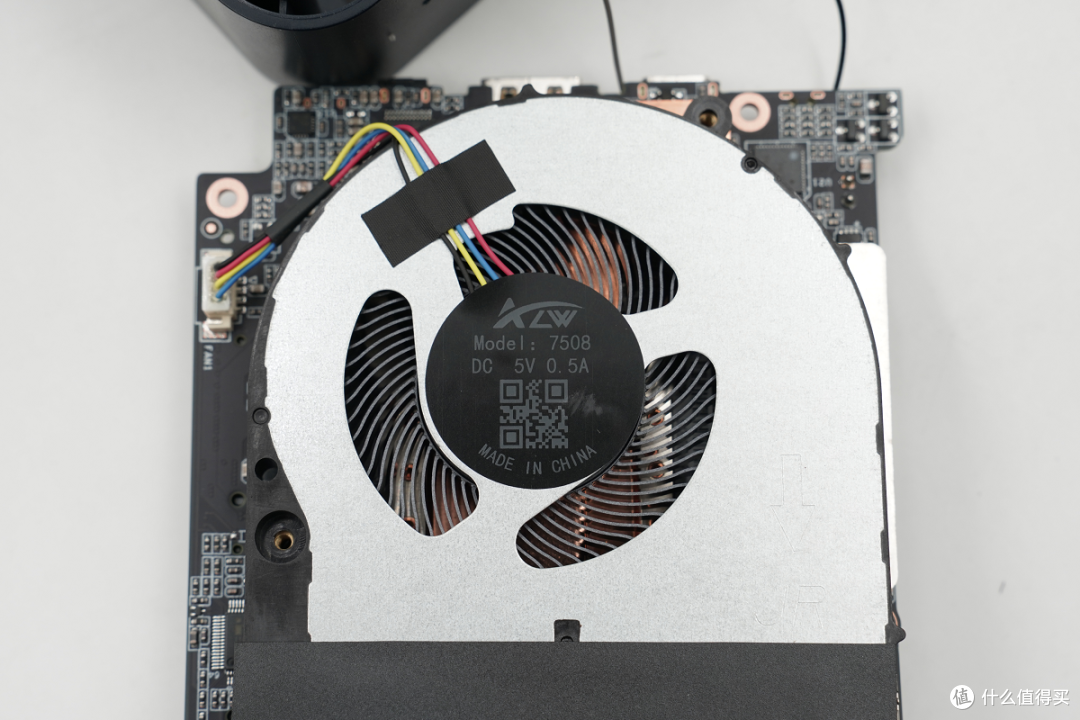

散热风扇为安卓微品牌，型号7508，规格为5V 0.5A。
PCBA模块正面覆盖散热模块。

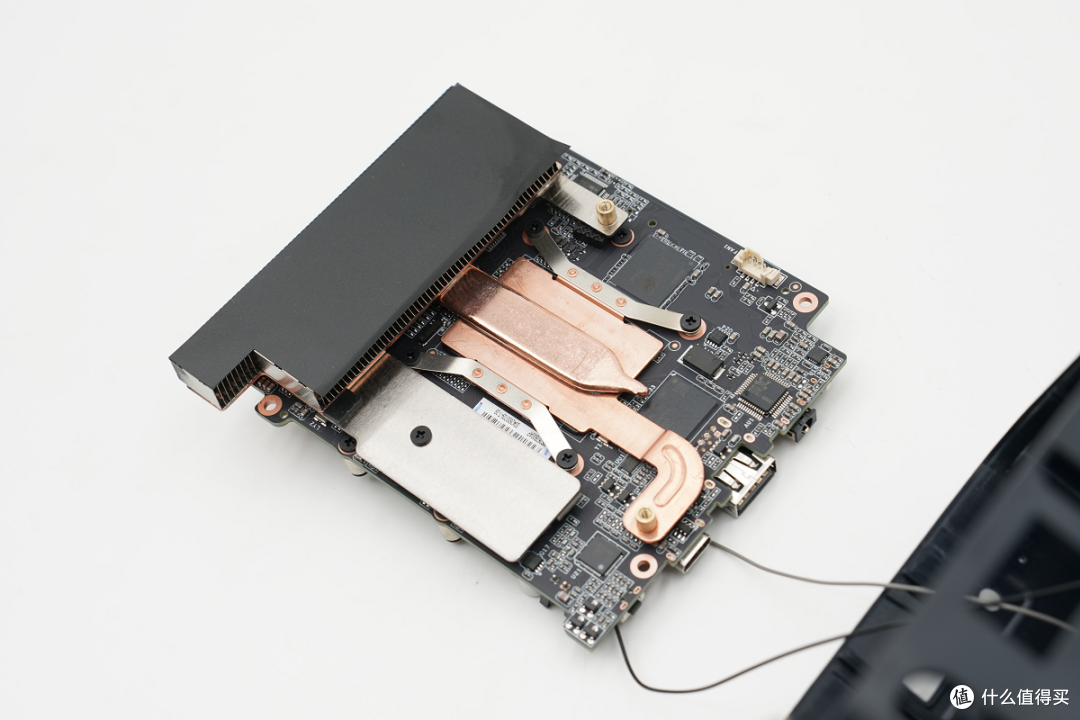

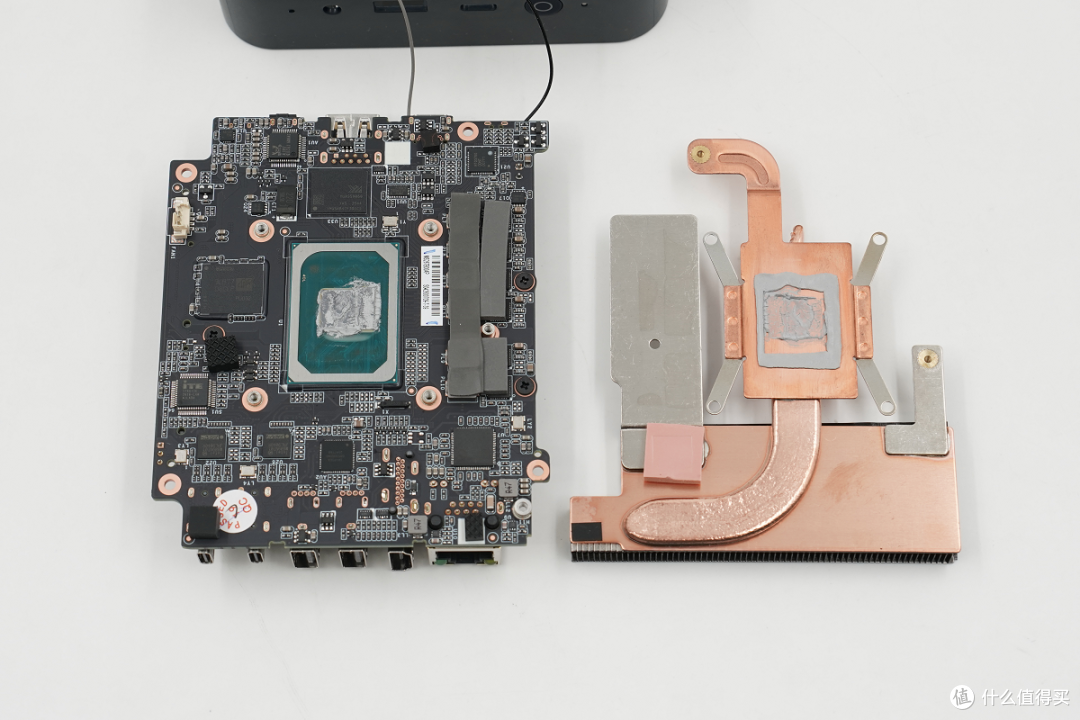

拧下固定螺丝，拆下散热模组，对应处理器设有涂有硅脂导热，散热器通过热管连接鳍片。对应供电电感位置和DrMOS位置粘贴导热垫散热，网卡芯片粘贴导热垫加强散热。

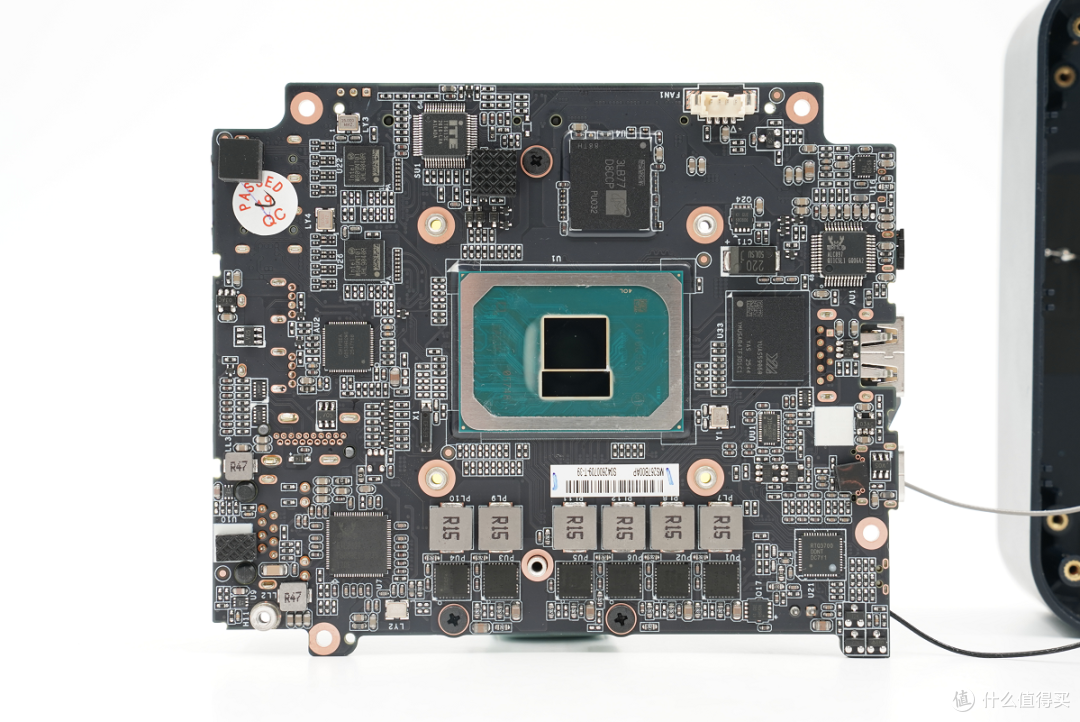

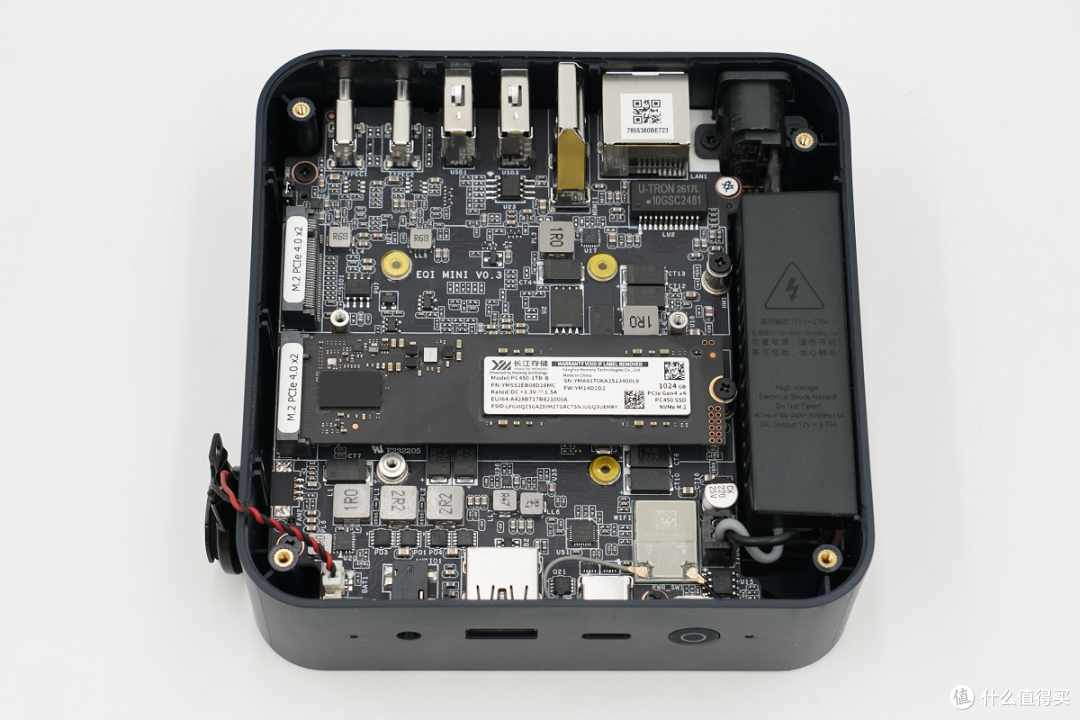

PCBA模块正面一览，中间位置设有处理器，上方设有LPDDR5内存芯片，右侧设有UFS存储芯片，下方设有降压电感和供电DrMOS，右下角设有供电控制器。左下角设有万兆网卡芯片，处理器左侧设有USB-C控制器，上方设有雷电重定时器和EC芯片。

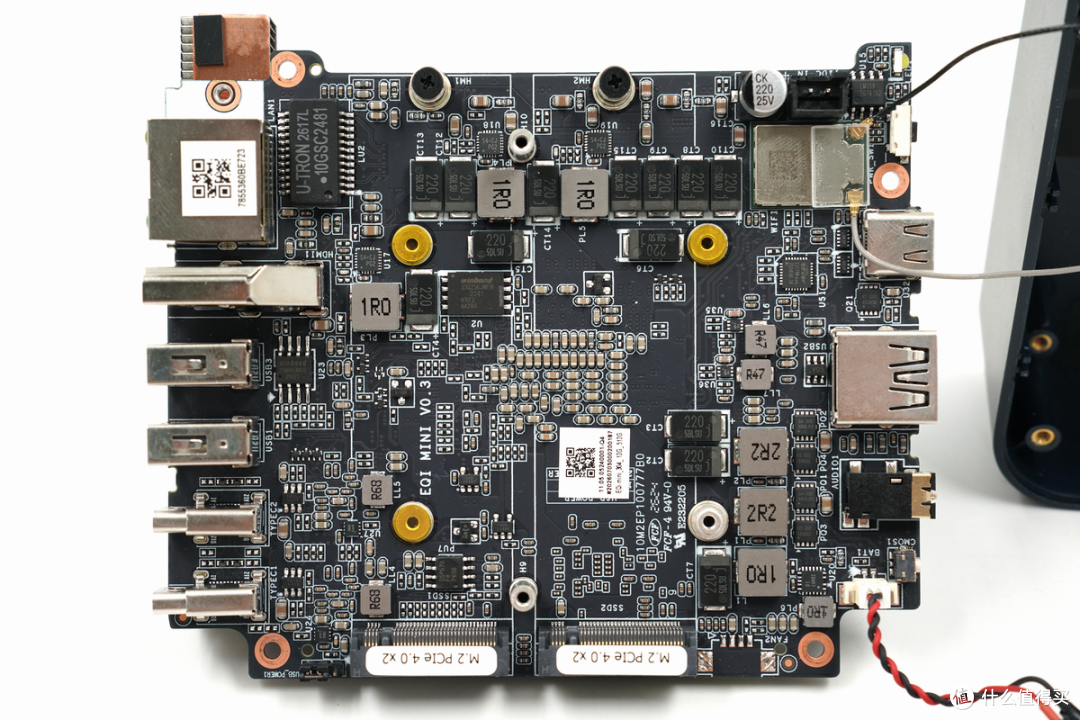

PCBA模块背面设有滤波电容，无线网卡，存储器，开关管和降压电感。两侧设有网线接口，，HDMI接口，USB-A接口，雷电接口和3.5mm音频接口。

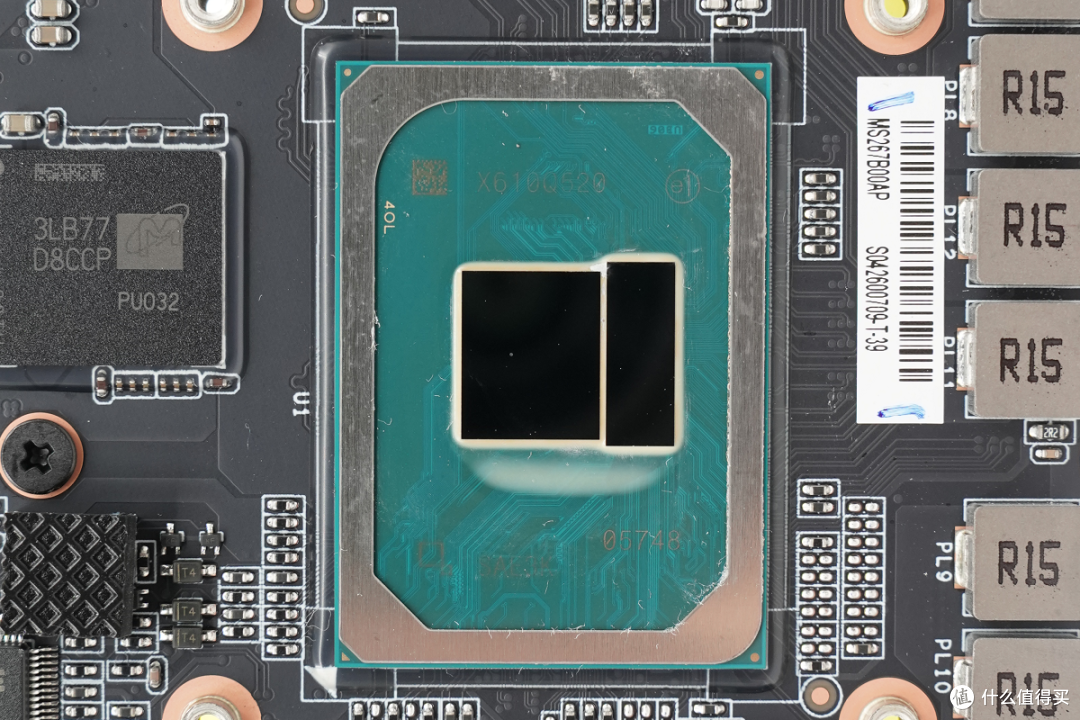

CPU来自英特尔，型号为酷睿3 304，为5核心5线程设计，内置1个性能核心和4个低功耗高效内核，最高睿频4.3GHz，采用Intel 18A制程工艺。处理器具备6个PCIe通道，可拆分为3*2配置，采用FCBGA1516封装。

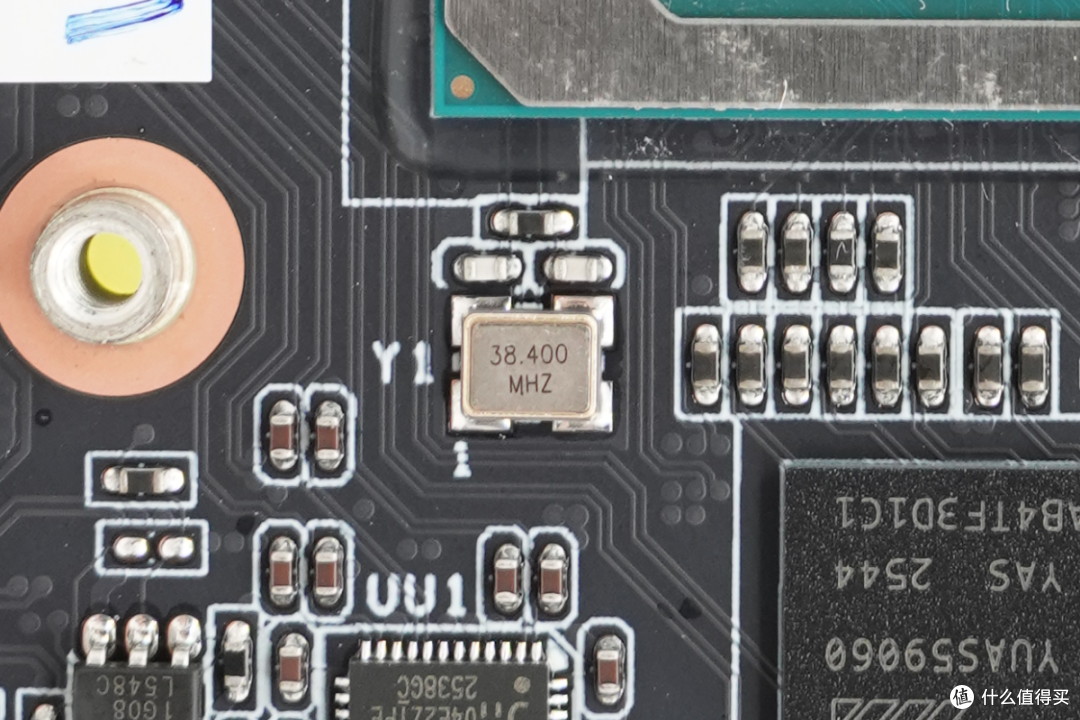

CPU外置38.4MHz时钟晶振特写。

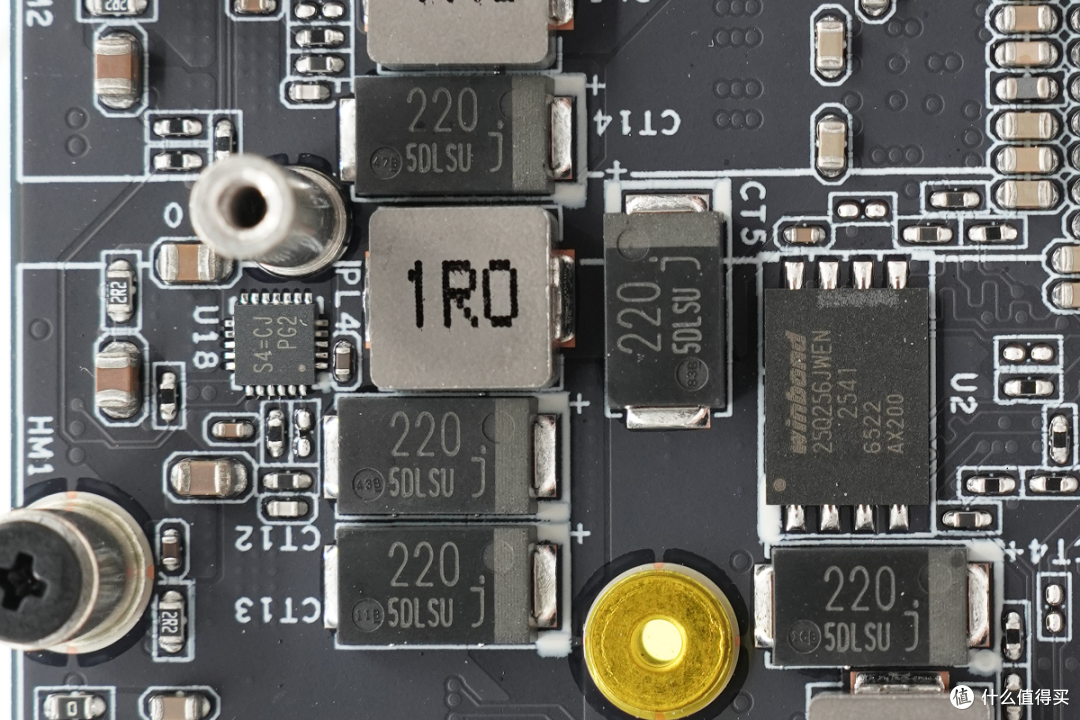

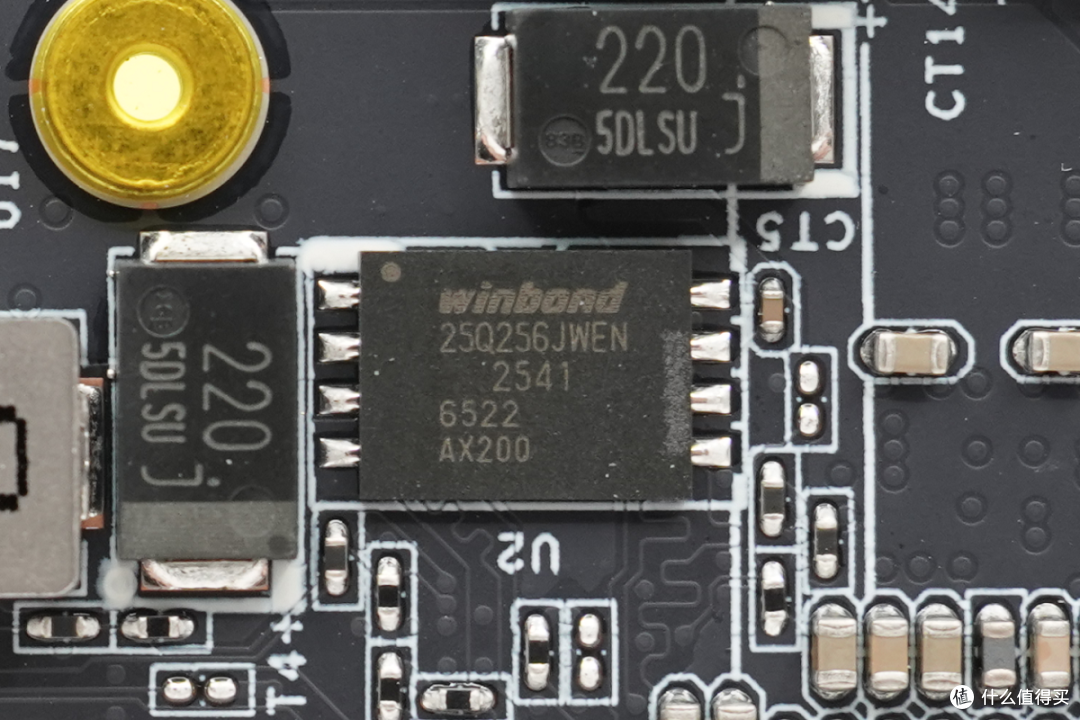

存储器来自华邦，型号W25Q256JWEIN，容量为32MB，支持1.7-1.95V工作电压，采用WSON-8封装。

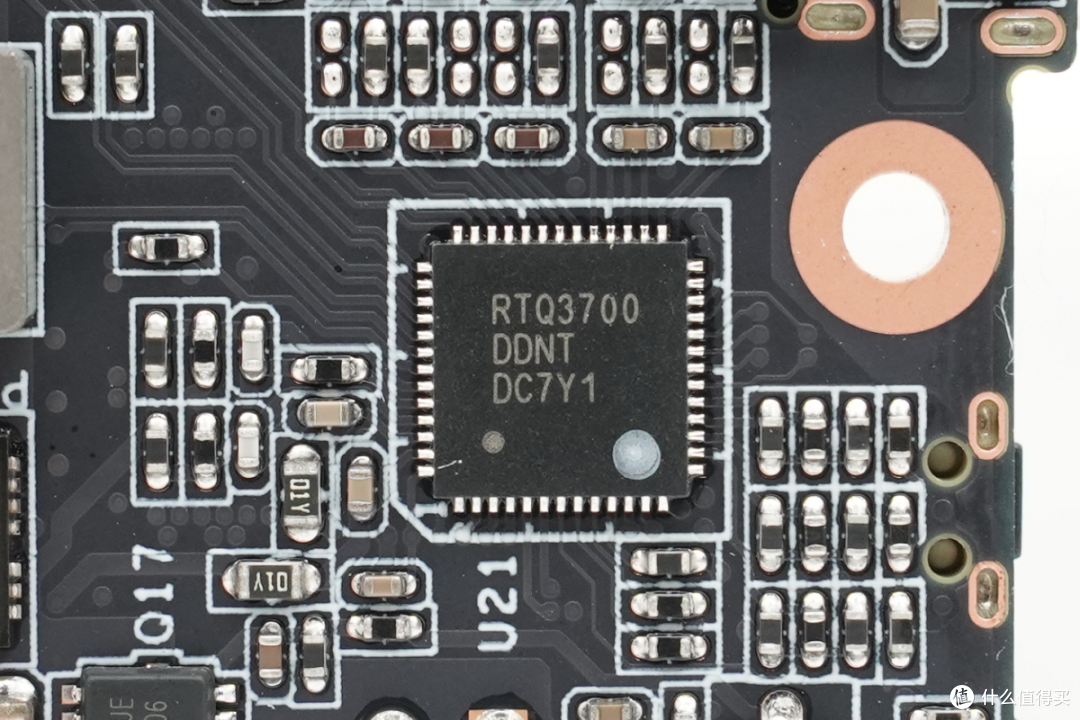

多相降压控制器来自立锜科技，型号RTQ3700，是一颗四通道PWM控制器，具备PMBus接口，适用于Intel IMVP 9.3 CPU核心电源，采用WQFN6*6-52封装。

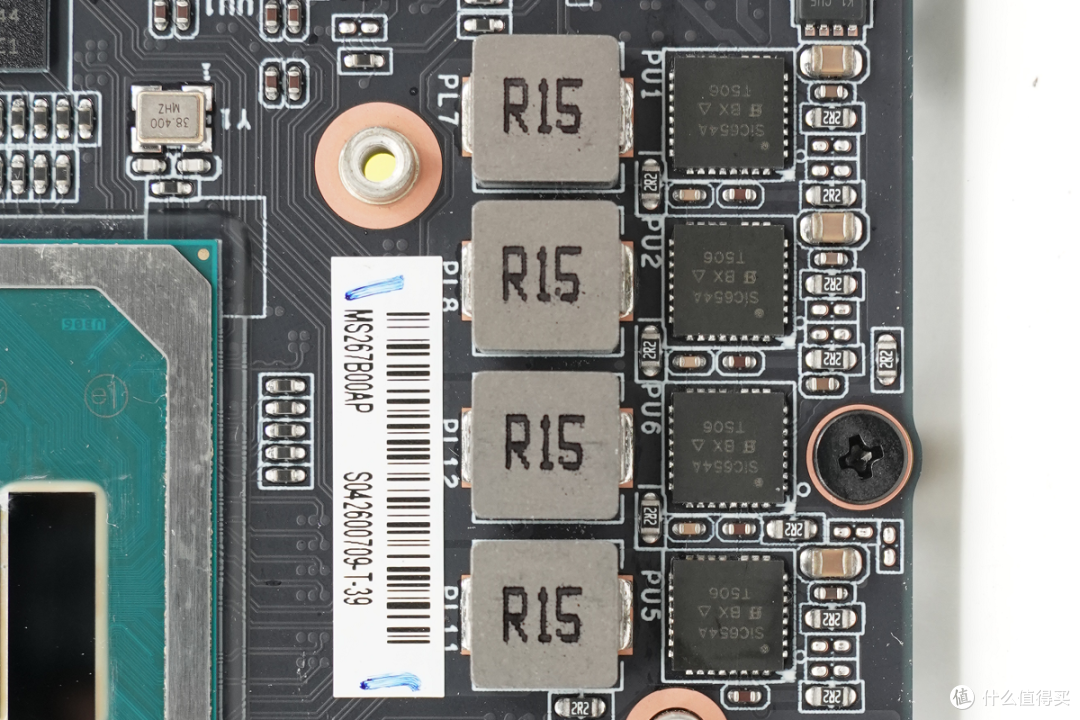

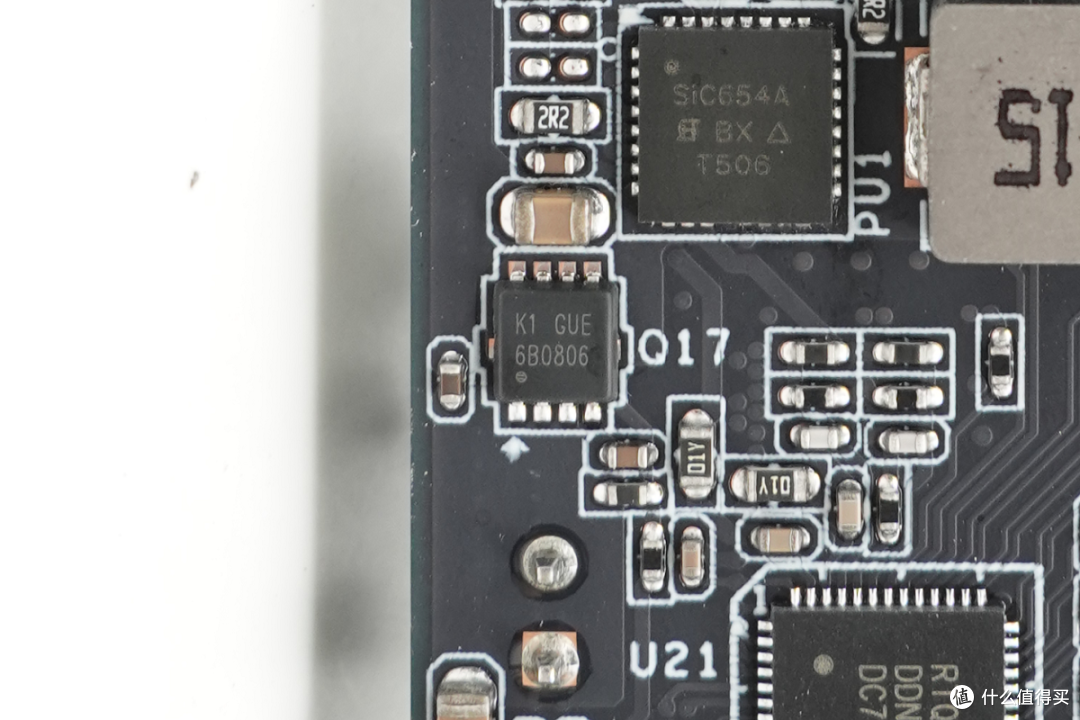

搭配使用的DrMOS来自威世，型号SIC654A，芯片内部集成驱动器和开关管，支持28V输入电压，支持50A连续电流能力，峰值输出电流能力100A，具备过电流保护功能，过热保护功能，欠压闭锁和高侧MOS管短路检测，具备温度报告功能，采用散热增强的MLP55-31L封装。

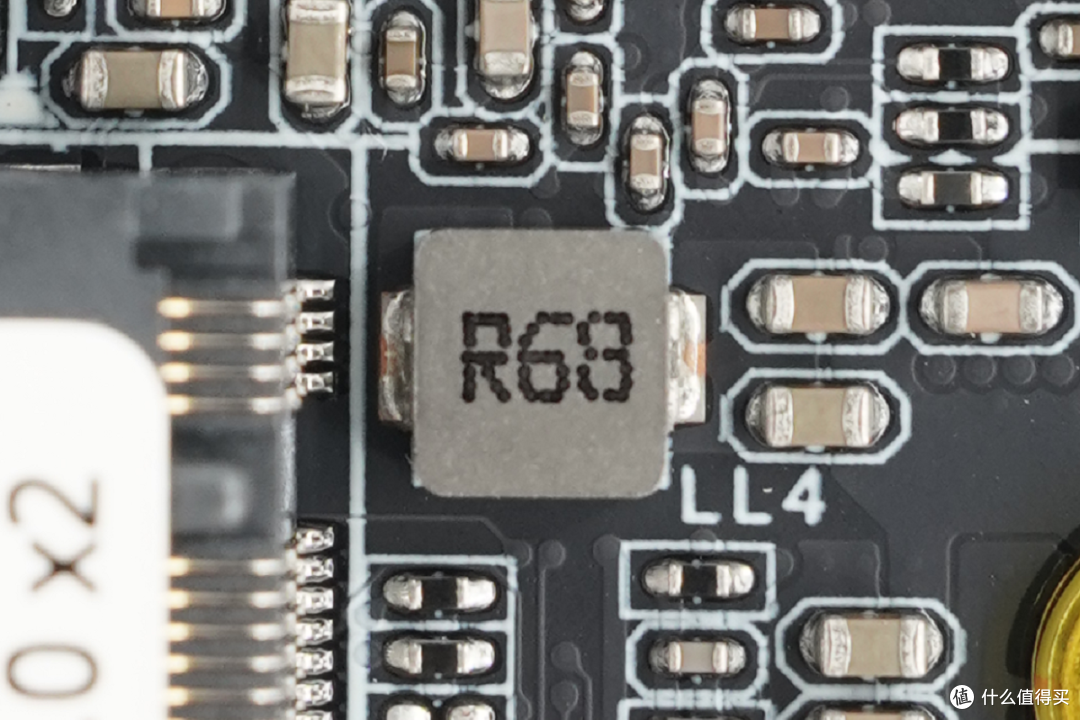

0.15μH降压电感特写。

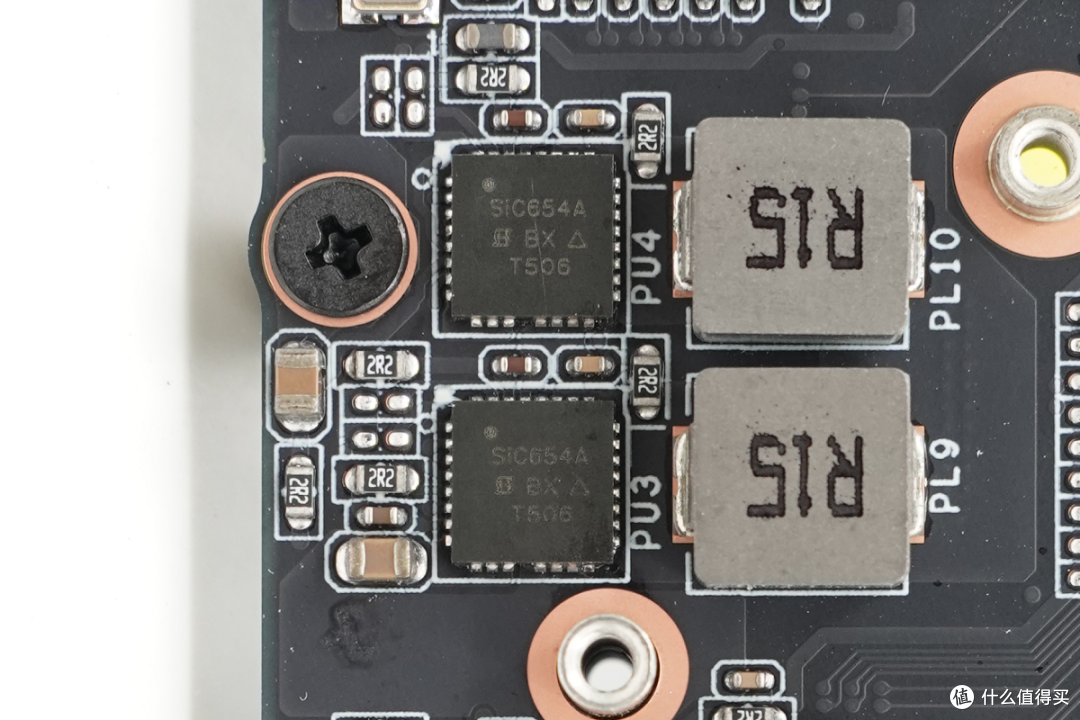

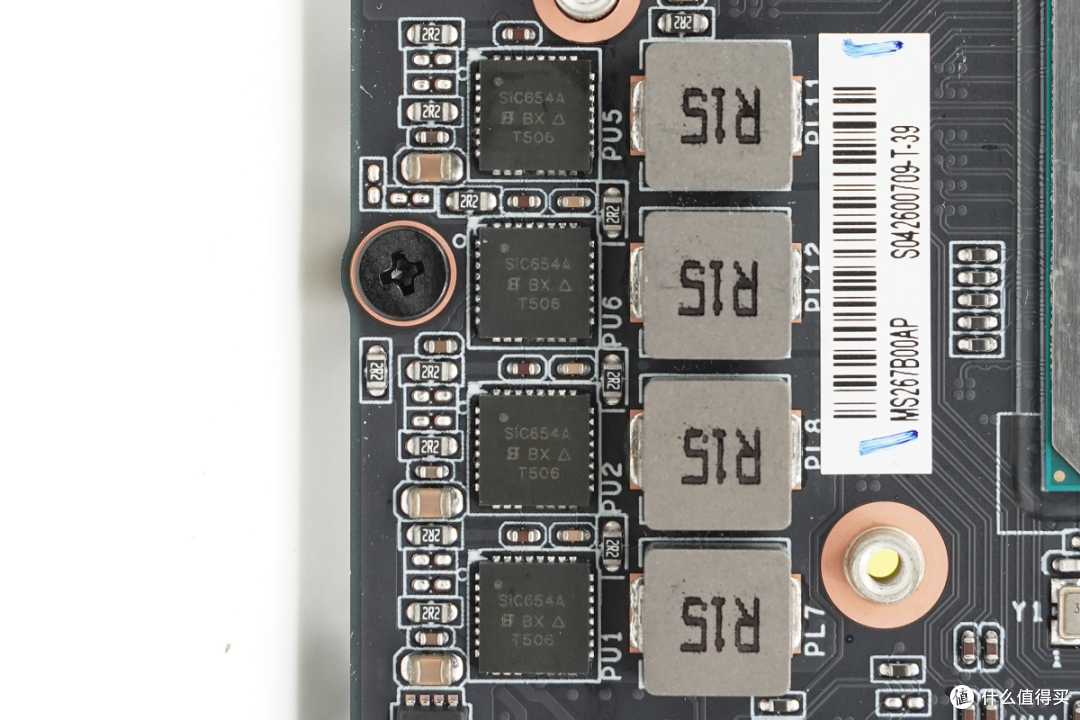

两颗DrMOS同样采用威世SIC654A。

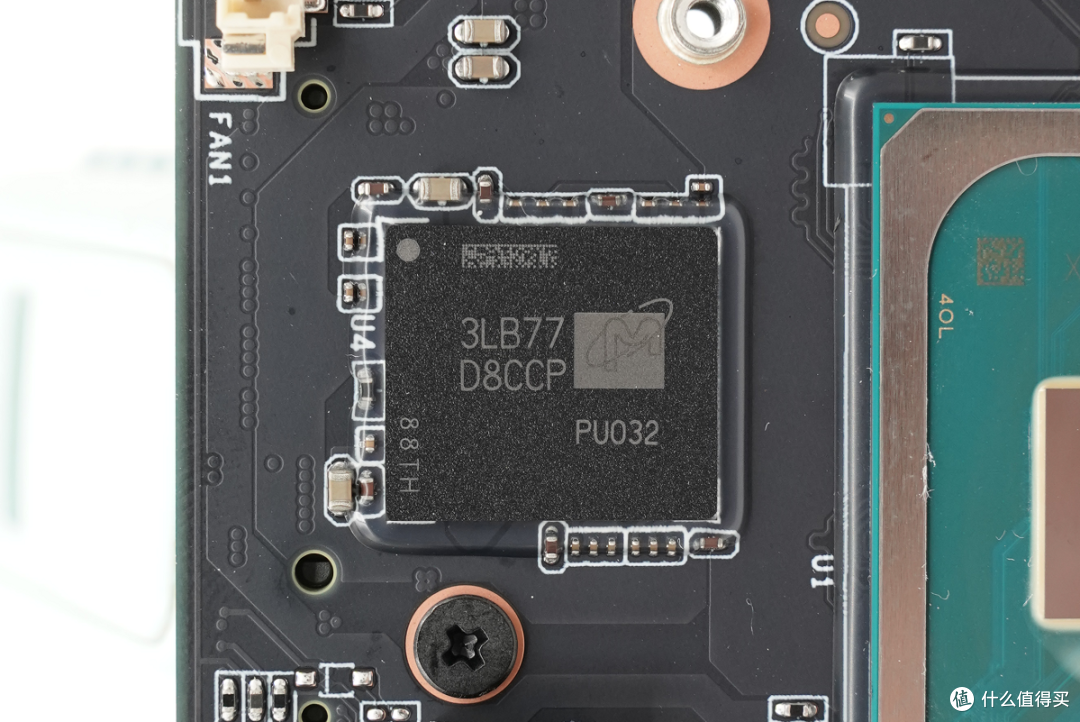

内存芯片来自美光，丝印D8CCP，型号MT62F1536M64D8CL-023 WT:B，为LPDDR5内存，容量为12GB，速率为8533MT/s，采用WFBGA封装。

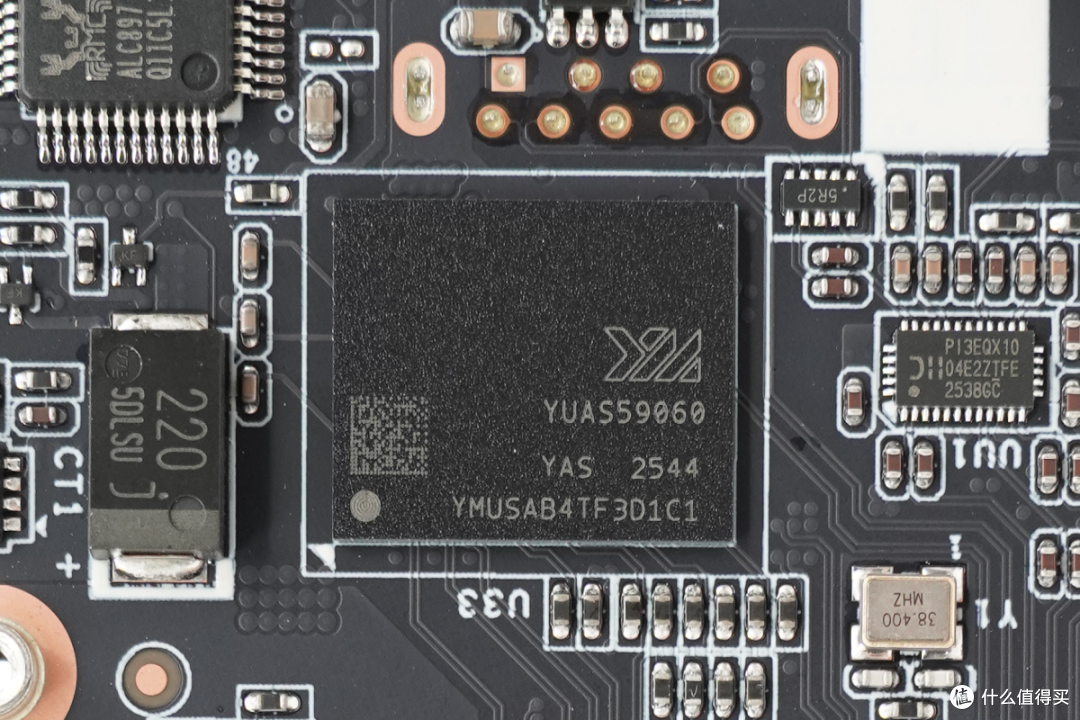

存储采用长江存储UFS存储芯片，型号UC341，丝印YMUSAB4TF3D1C1，符合JEDEC UFS 3.1标准，容量为512GB，顺序写入速度为1900MB/S，顺序读取速度为2000MB/S，采用FBGA153封装。

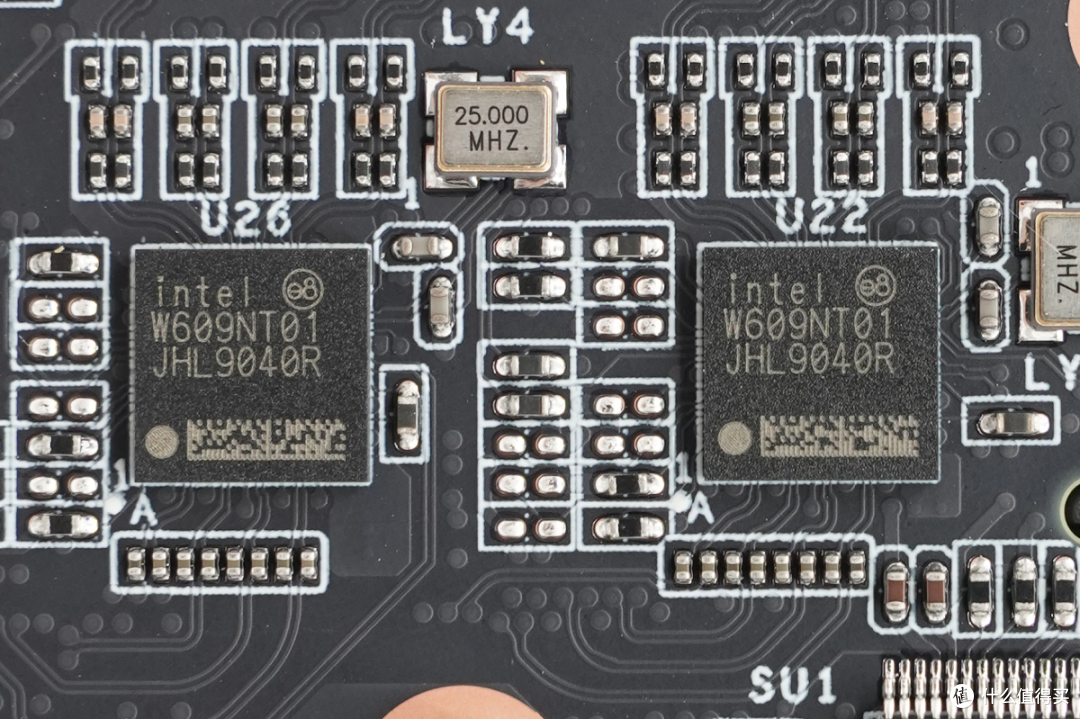

重定时器来自英特尔，型号JHL9040R，为雷电4重定时器和转接驱动器，支持单个雷电接口应用，采用6*6封装。

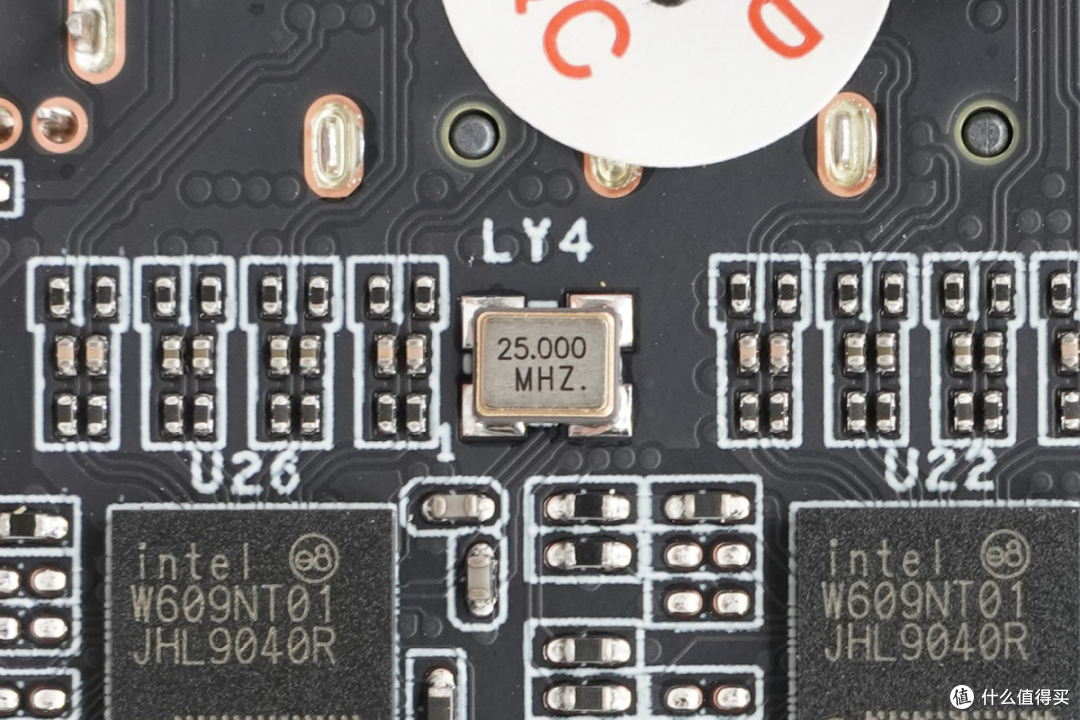

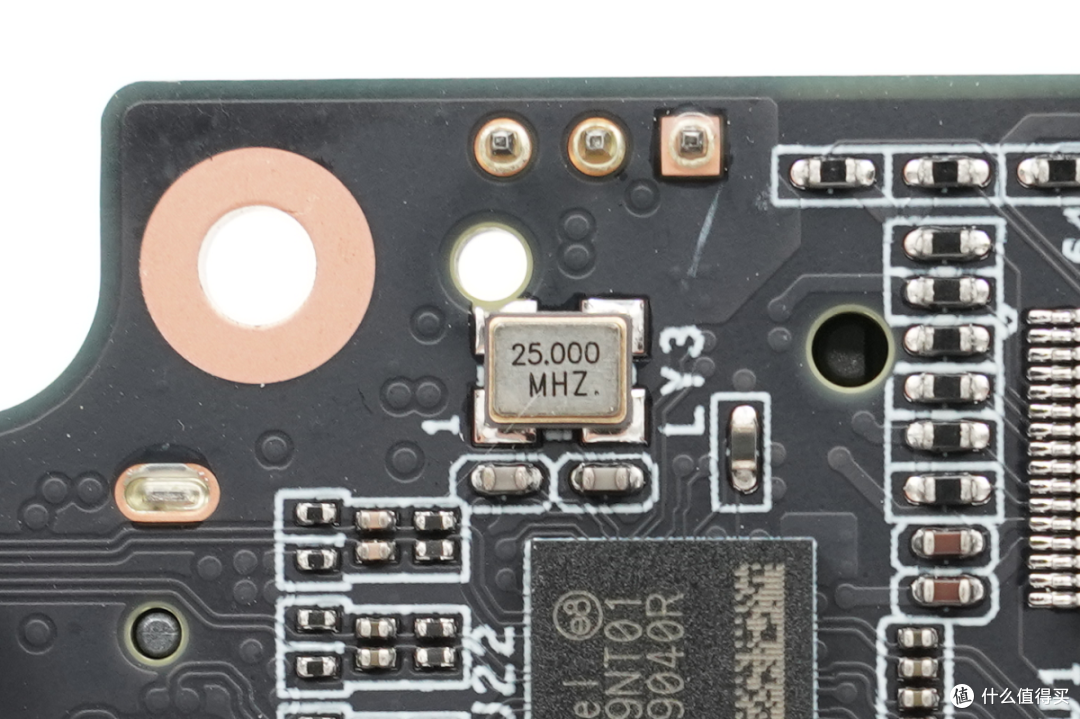

芯片外置25.000MHz时钟晶振特写。
另一颗晶振同样为25.000MHz。

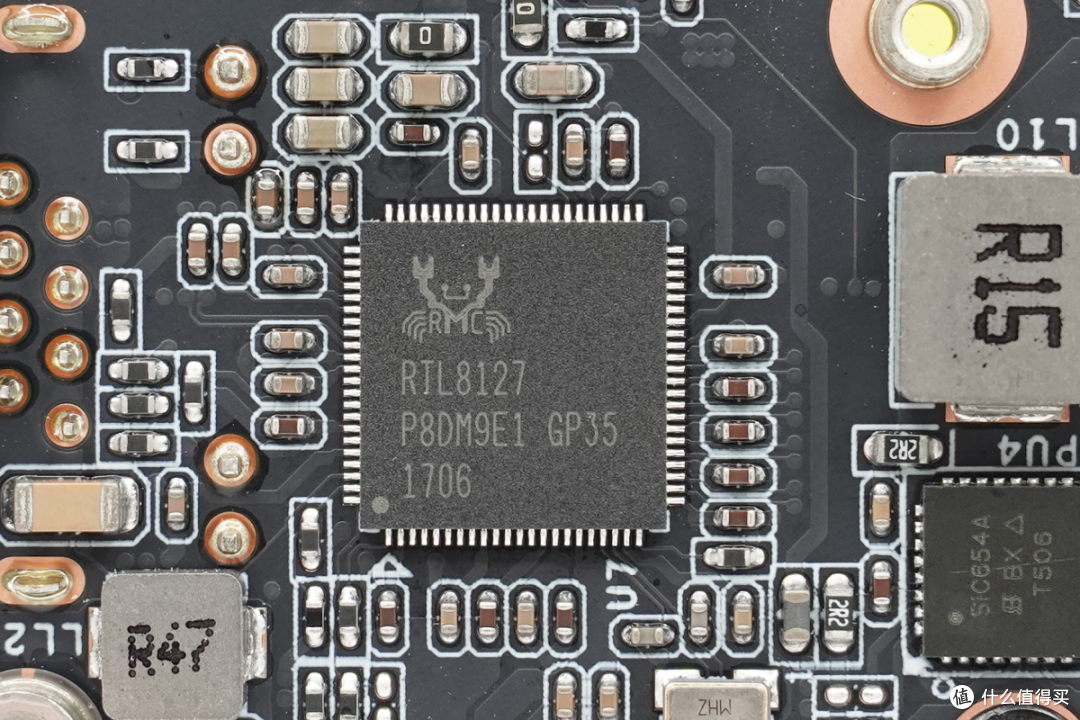

网卡芯片来自瑞昱半导体，型号RTL8127，支持10Gbps速率，并向下兼容10M/100M/1000M2500M/5000M速率，支持PCIe Gen4接口，采用QFN88封装。

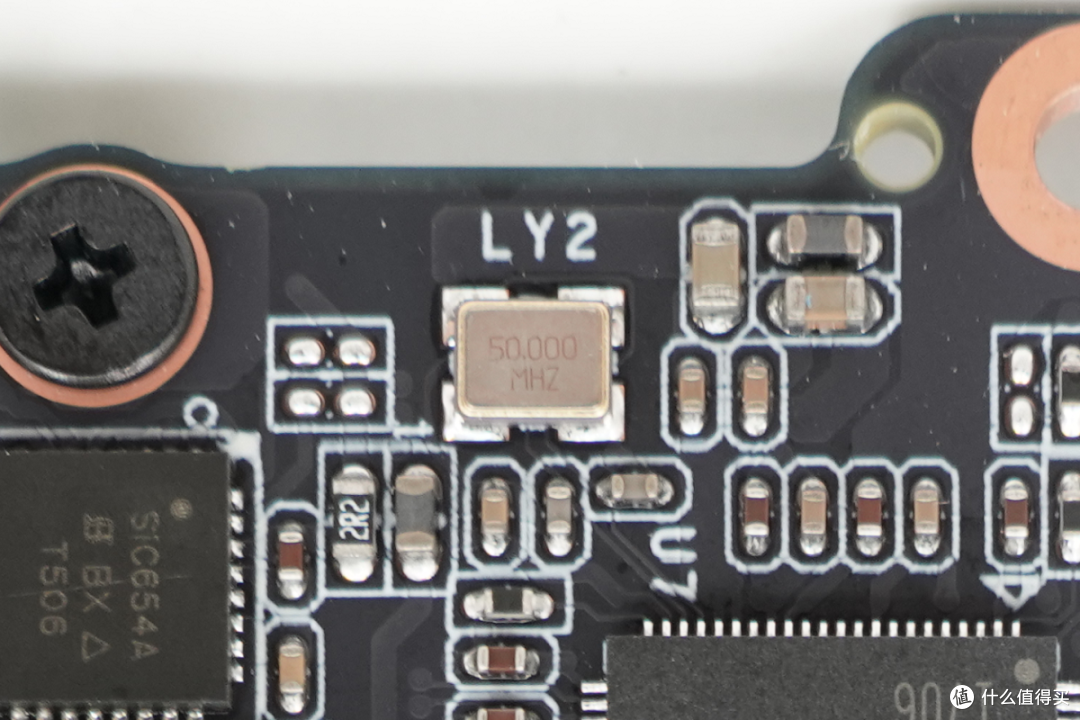

芯片外置50.000MHz时钟晶振。

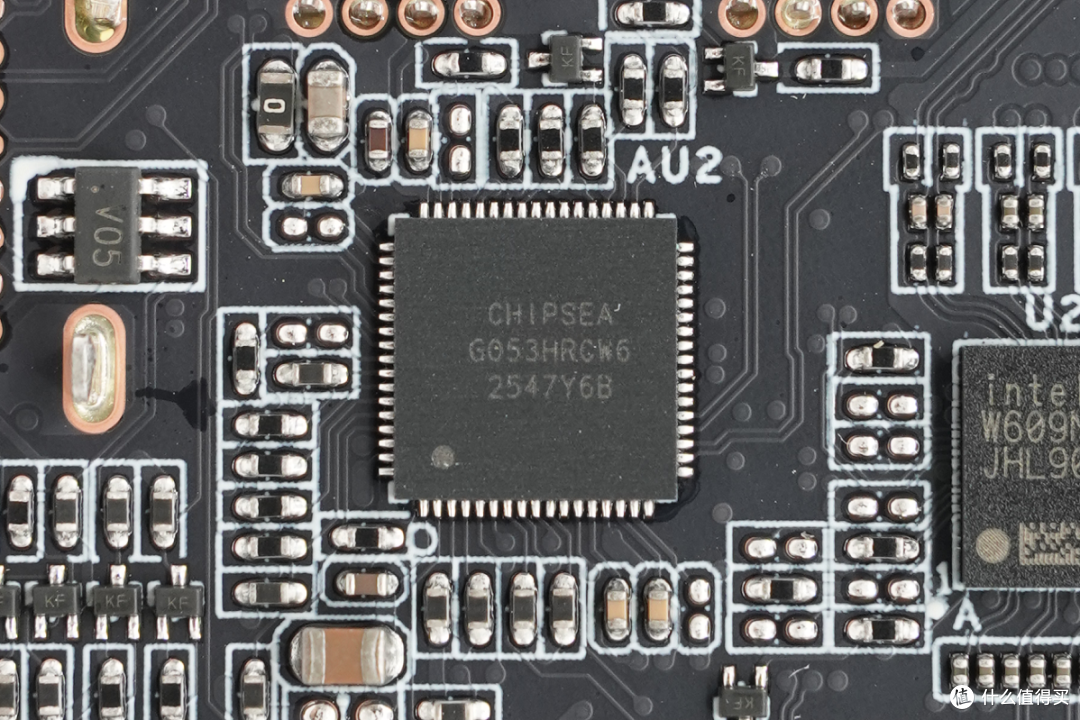

PD控制器来自芯海科技，型号CS32G053H，是一颗支持双USB-C接口的PD控制器，芯片内置32位内核，主频24MHz，内置256KB FLASH和24KB SRAM。芯片内置两个独立的USB PD 3.2通信模块，支持SPR-PPS和EPR-AVS，支持FRS，支持雷电和USB4应用。
CS32G053H支持UFCS、SCP、AFC、BC1.2和Apple 2.4A充电协议，内置SBU和USB2.0模拟复用器，具备USART接口和I2C接口，内置12位ADC，支持-40~85℃工作温度，采用PLQFN68封装。

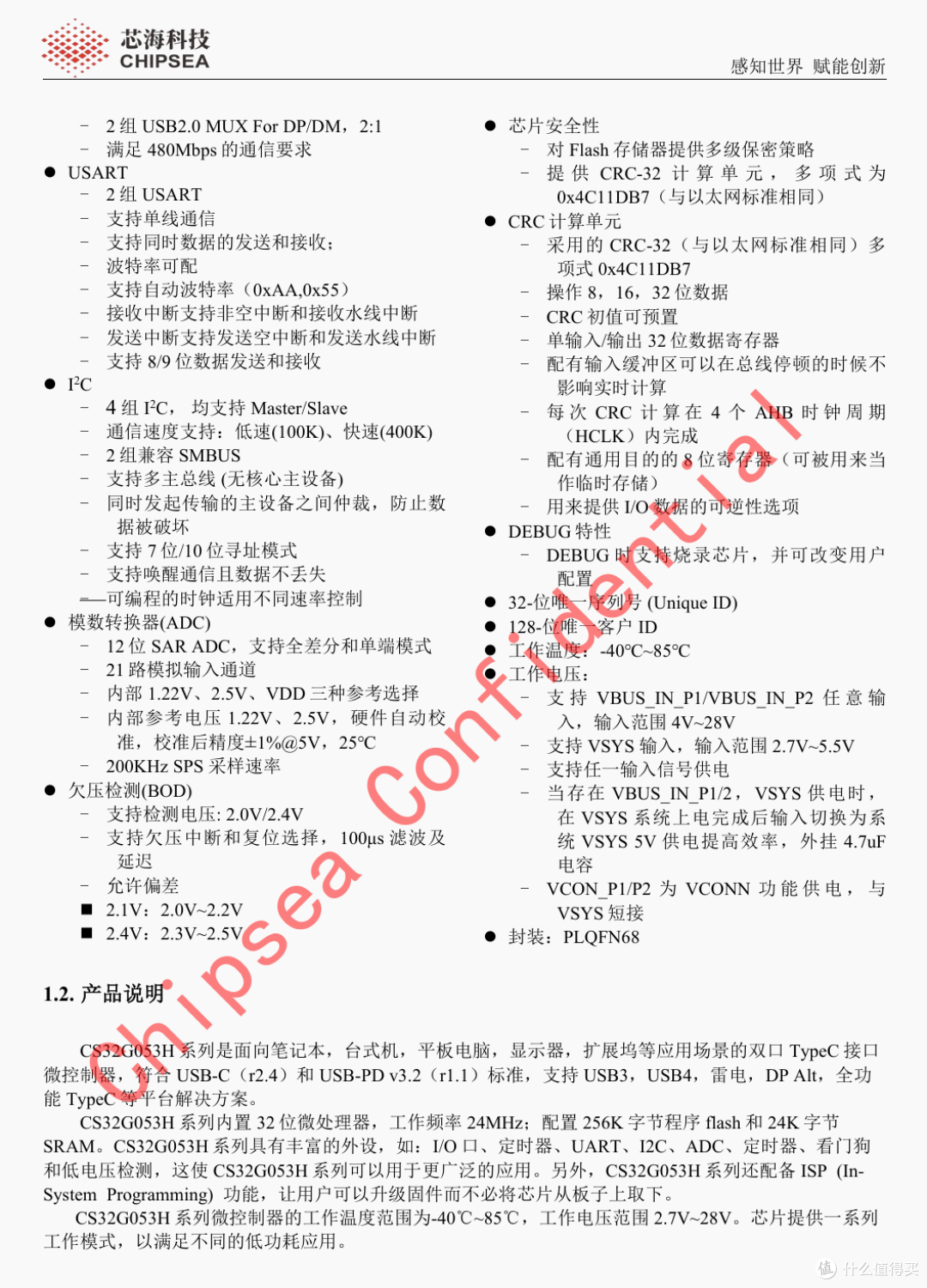

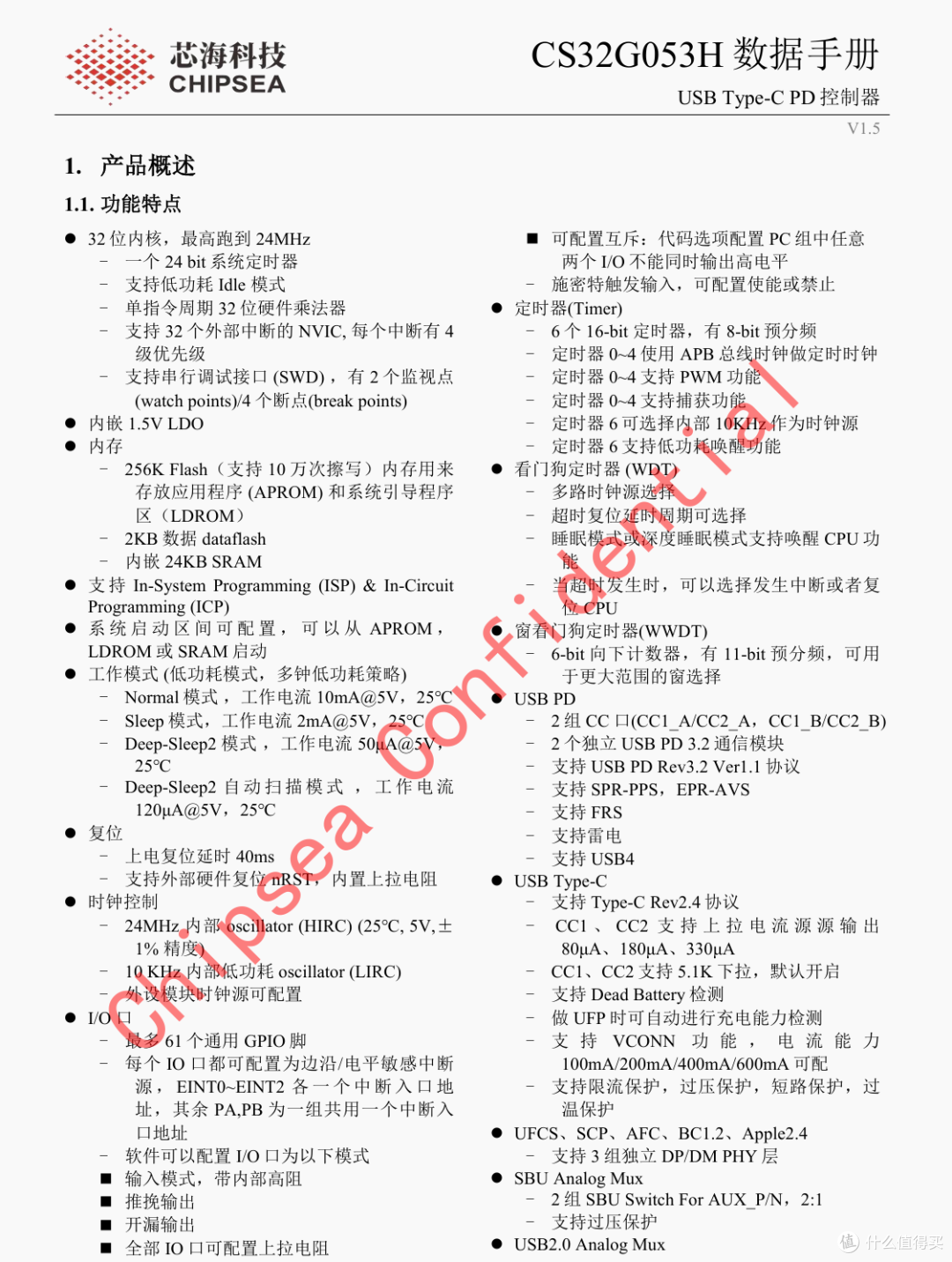

芯海科技 CS32G053H 资料信息。

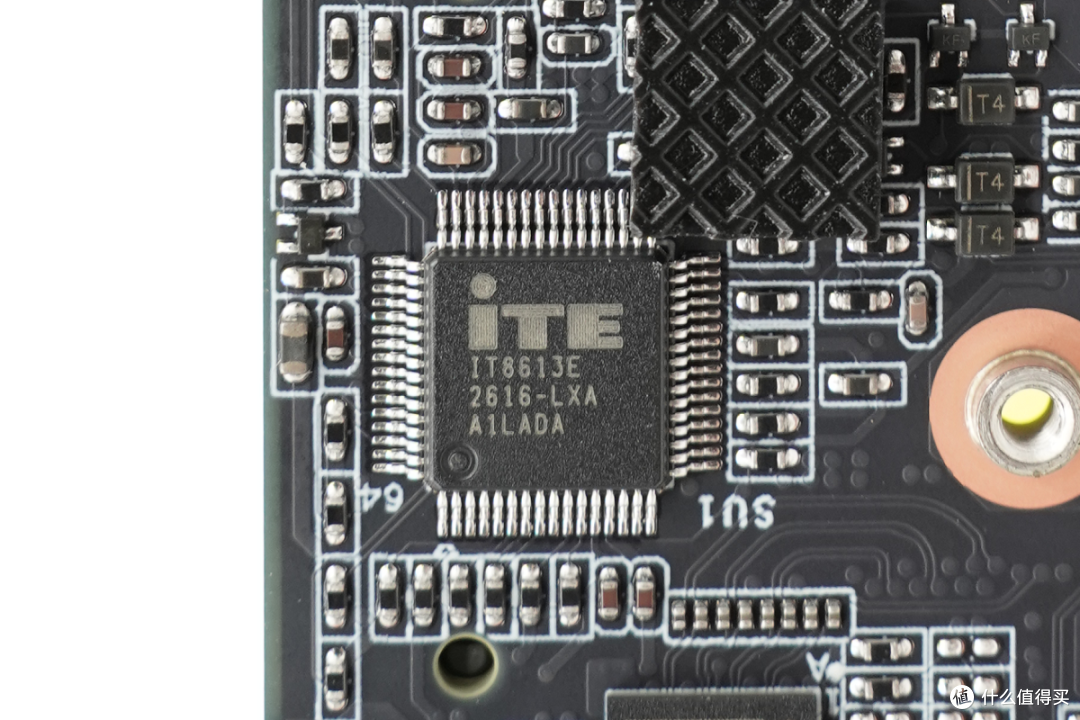

EC芯片来自联阳，型号IT8613E，采用QFP-64封装。

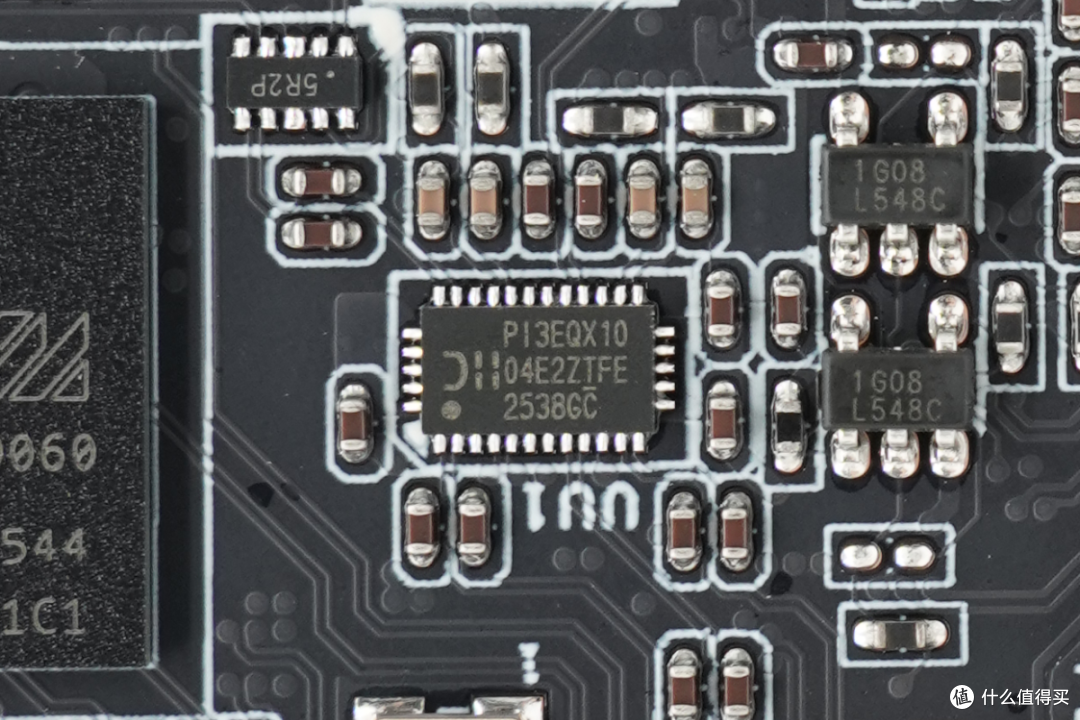

ReDriver芯片来自达尔，型号PI3EQX1004E2，用于双路USB 3.2 Gen 2信号中继，采用UQFN34封装。

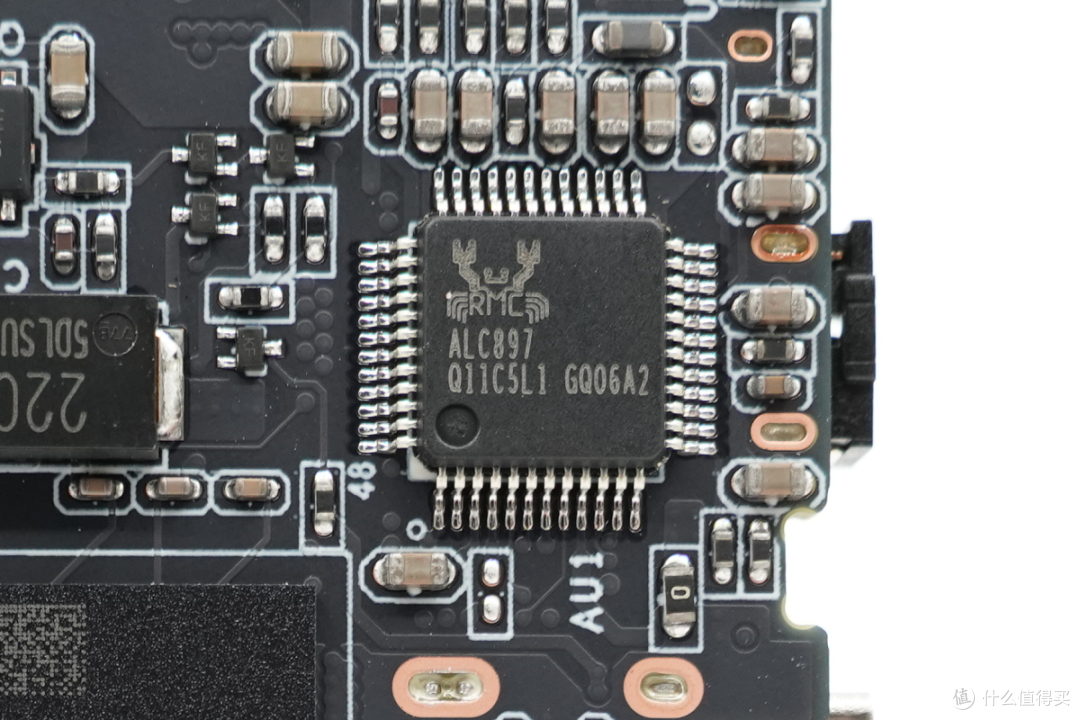

声卡芯片来自瑞昱半导体，型号ALC897，采用QFP48封装。

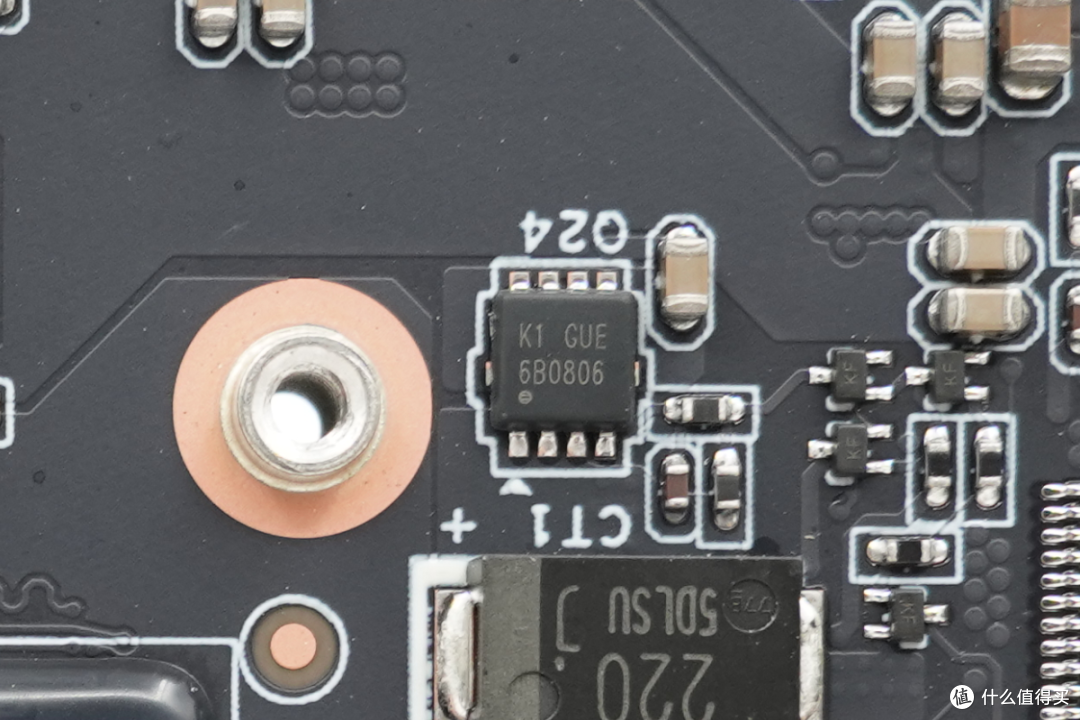

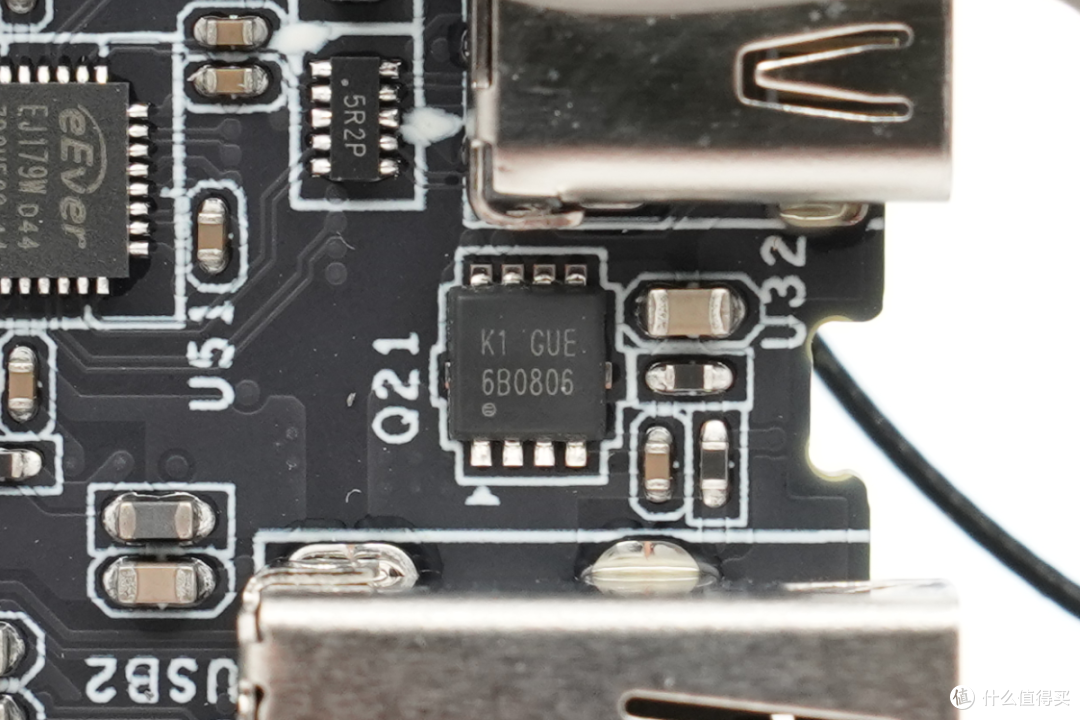

用于供电控制的开关管来自旭康微，丝印K1，型号PE551BA，PMOS，耐压-30V，导阻20mΩ，采用PDFN 3*3P封装。
另一颗开关管型号相同。
3颗开关管型号相同。

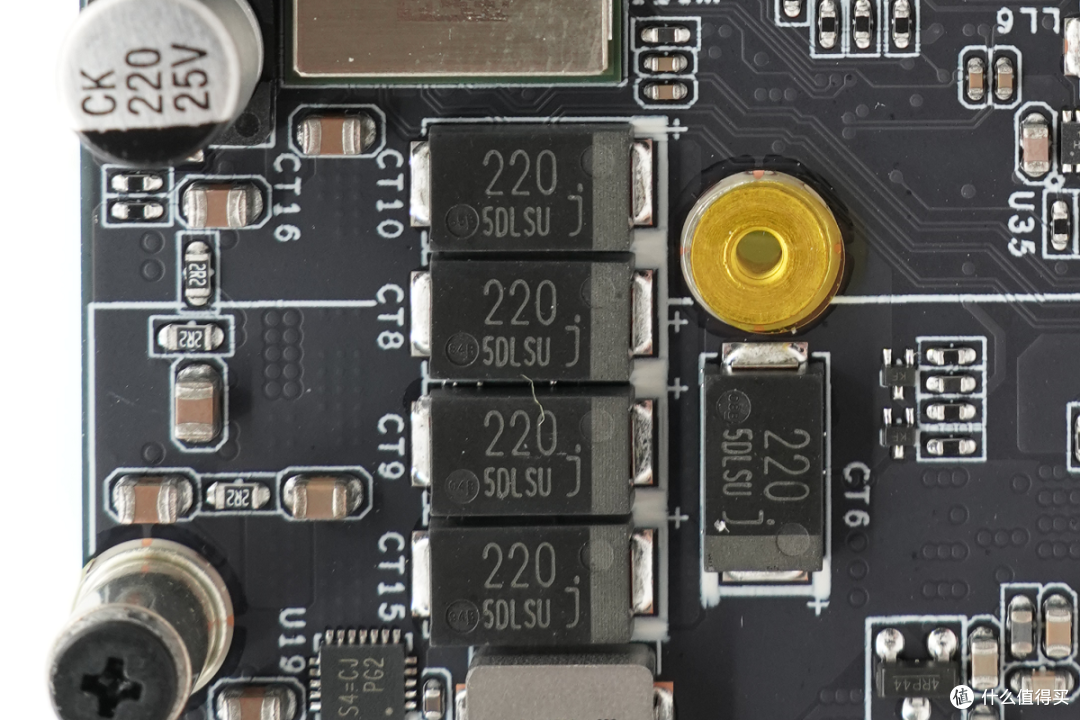

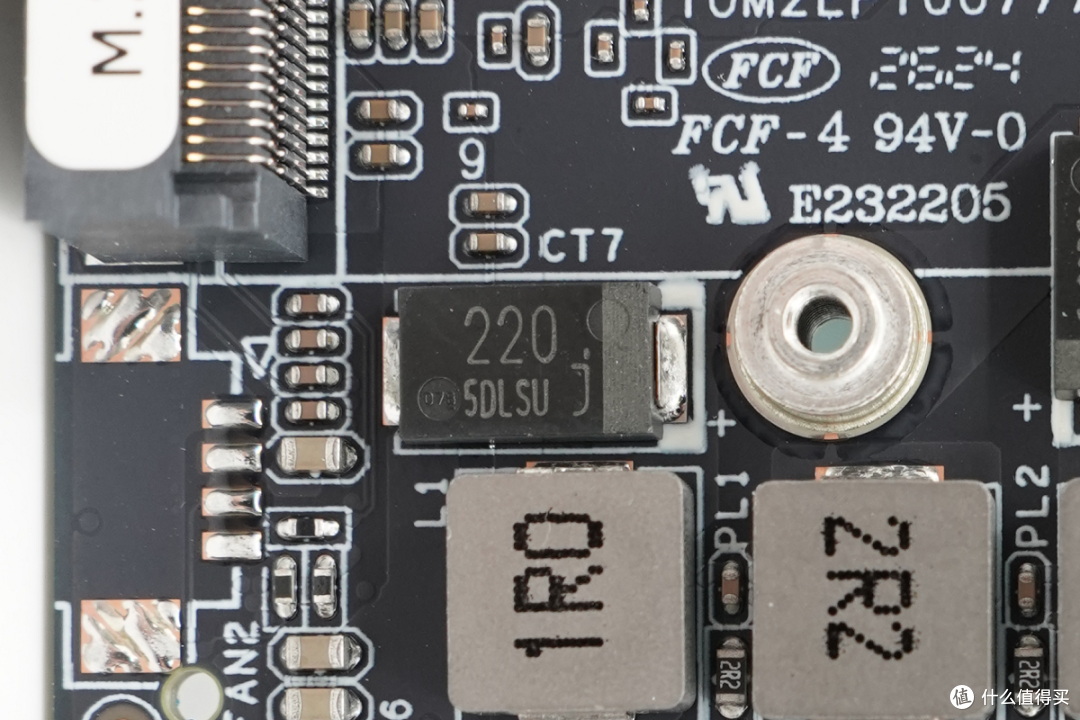

滤波电容来自松下，为SP-CAP系列导电性聚合物片式铝电解电容，规格为220μF6.3V。

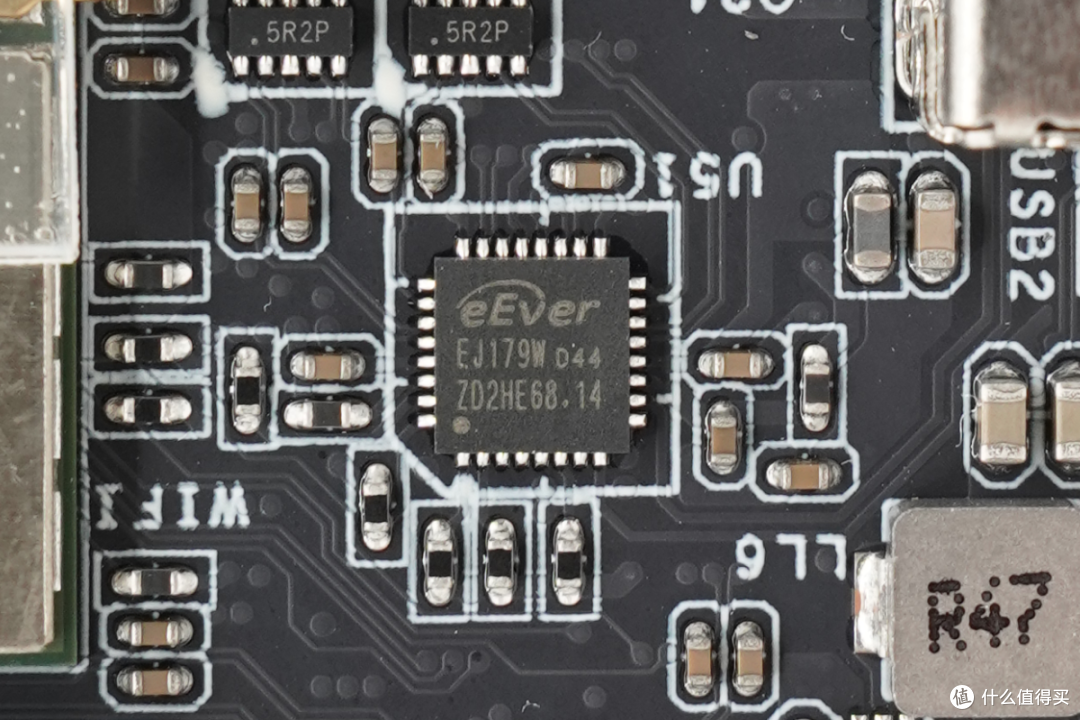

USB-C接口复用器来自钰群科技，型号EJ179W，用于USB-C接口正反面切换，采用QFN32封装。

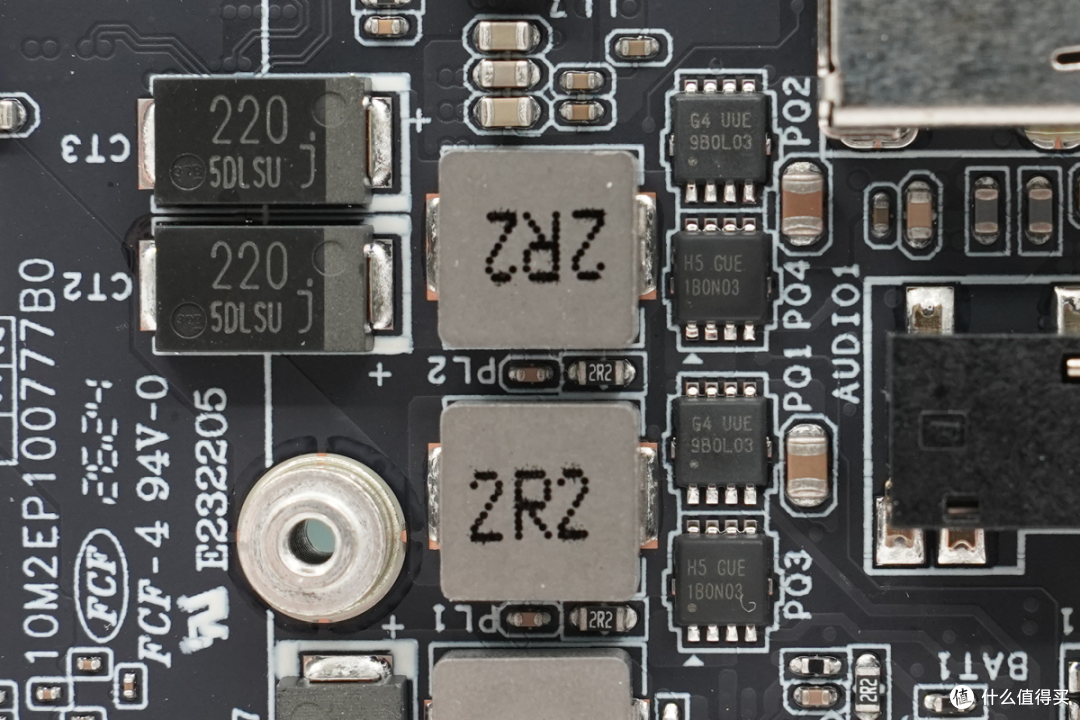

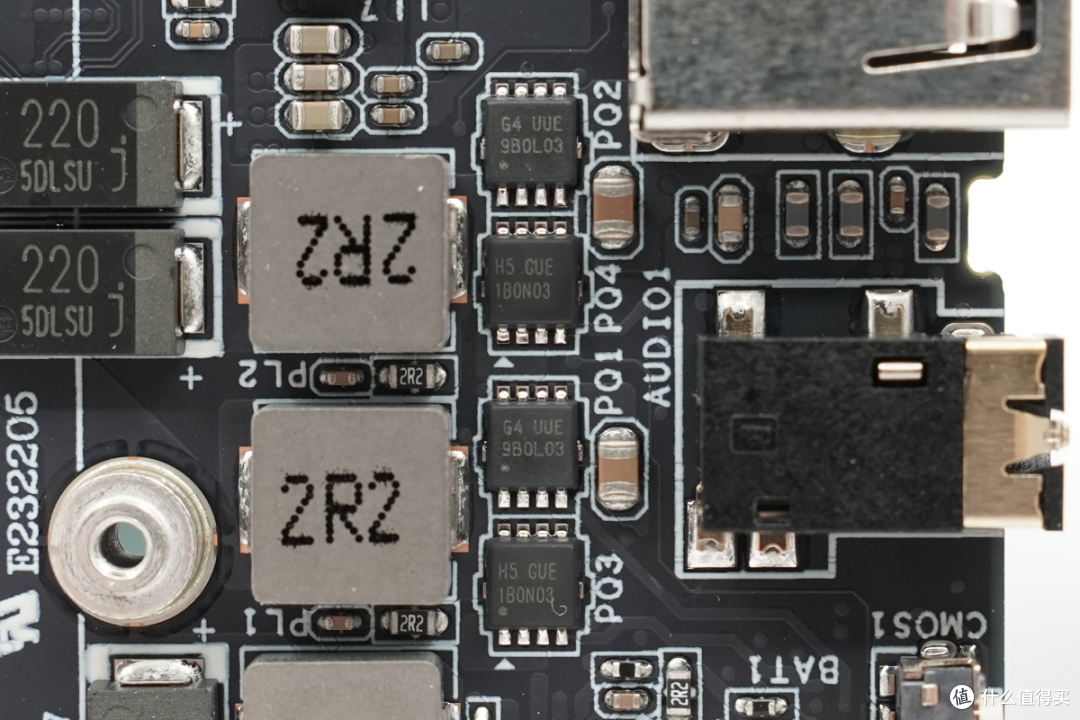

同步降压开关管来自旭康微，丝印G4，型号PE616BA，NMOS，耐压30V，导阻5.4mΩ，采用PDFN 3*3P封装。另外两颗开关管丝印H5，型号PE632BA，NMOS，耐压30V，导阻3.3mΩ，采用PDFN 3*3P封装。

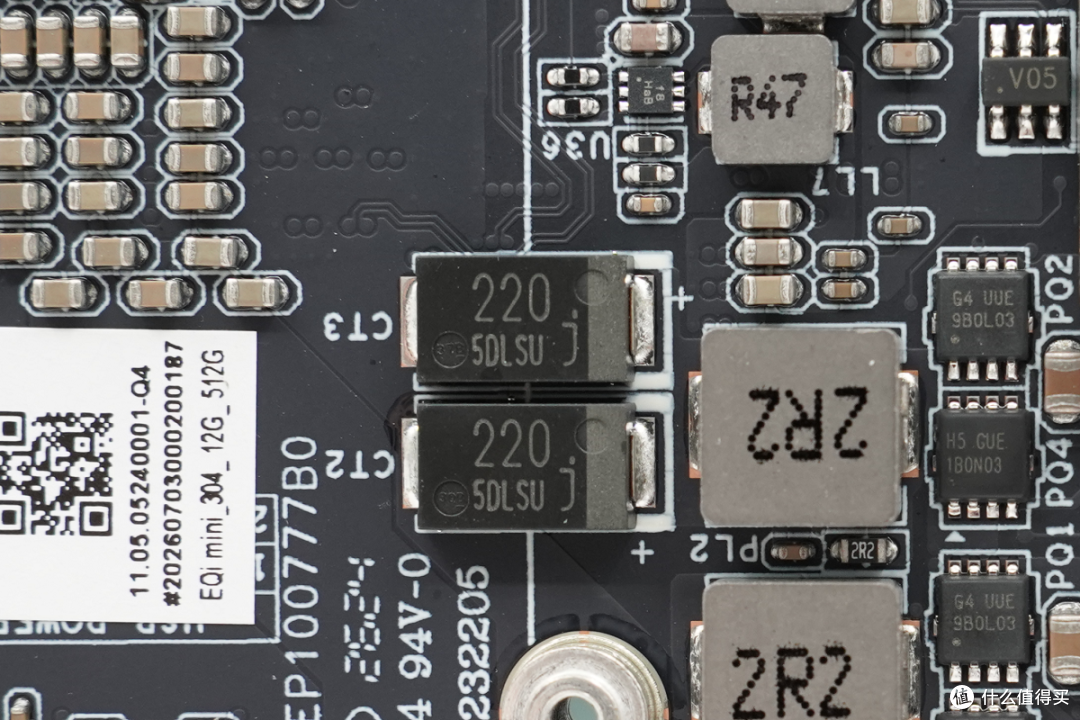

2.2μH降压电感特写。
滤波电容规格为220μF6.3V。
另一颗滤波电容规格相同。

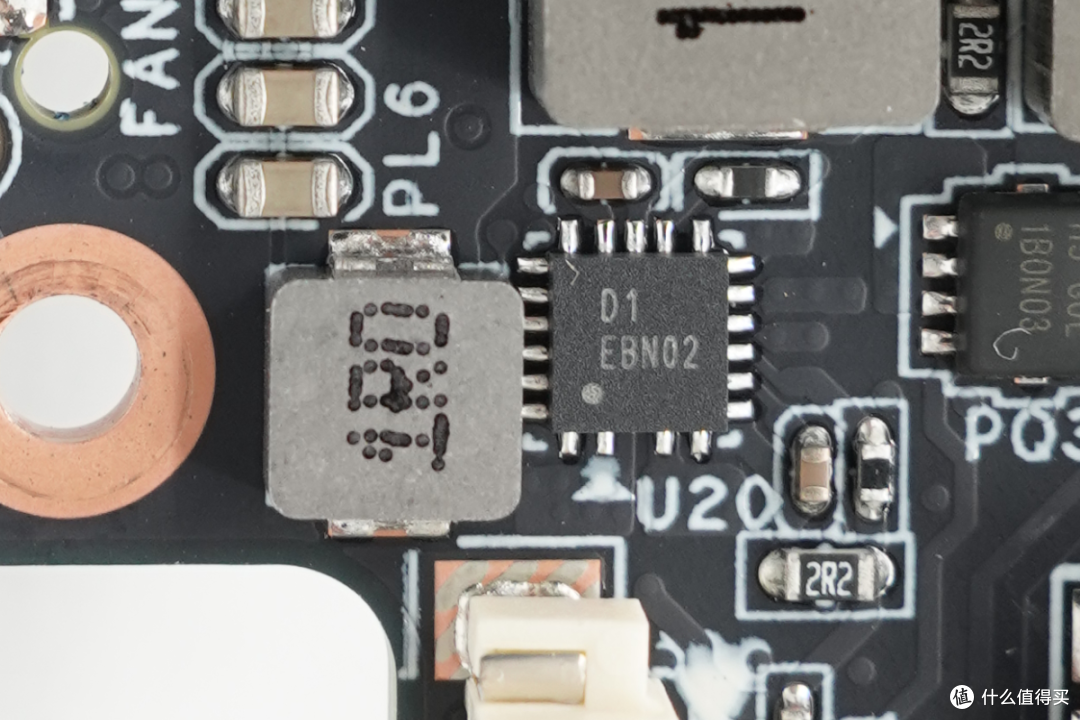

降压芯片丝印D1 EBN02。

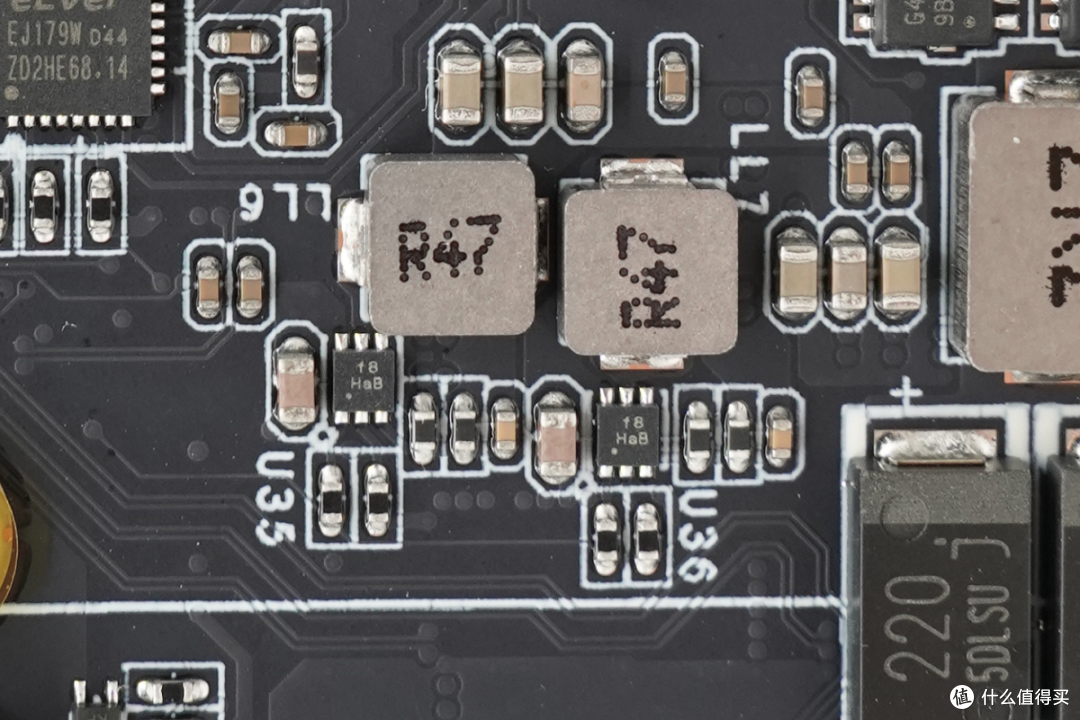

两颗丝印f8的降压芯片和0.47μH降压电感特写。

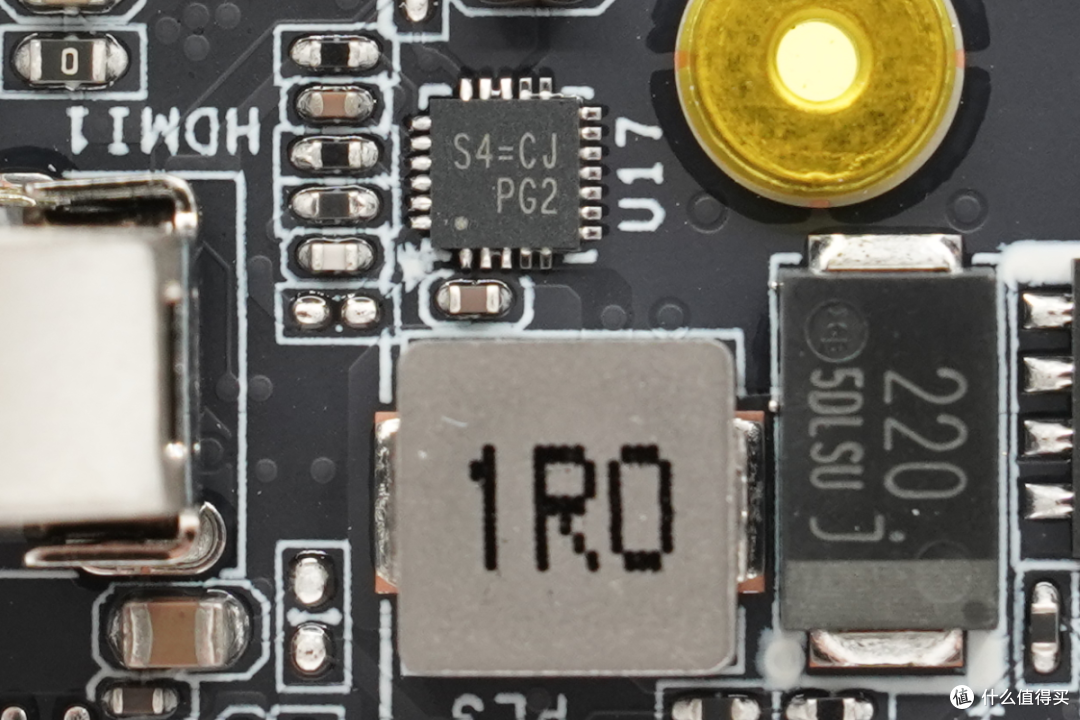

降压芯片来自瑞昱半导体，丝印S4=，型号RT6310AGQUF，支持4.5-23V输入电压，支持10A连续输出电流，输出电压0.6-5.5V，芯片内部集成开关管，具备输出欠压，过压保护，采用UQFN-23L封装。

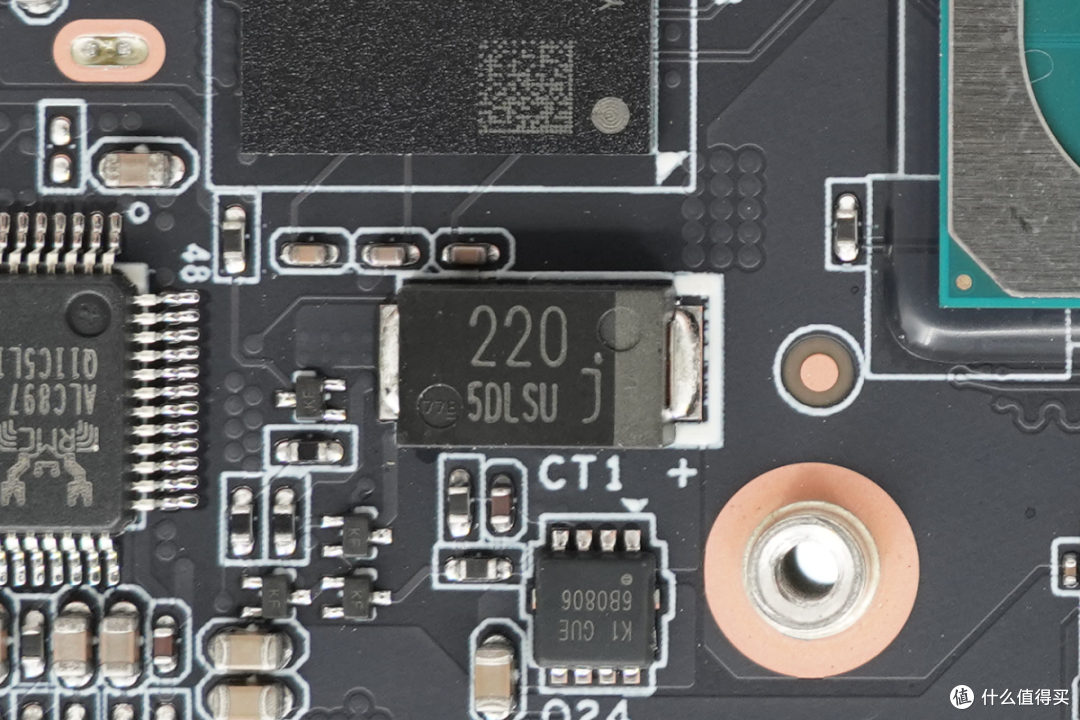

滤波电容规格为220μF6.3V。
滤波电容规格相同。

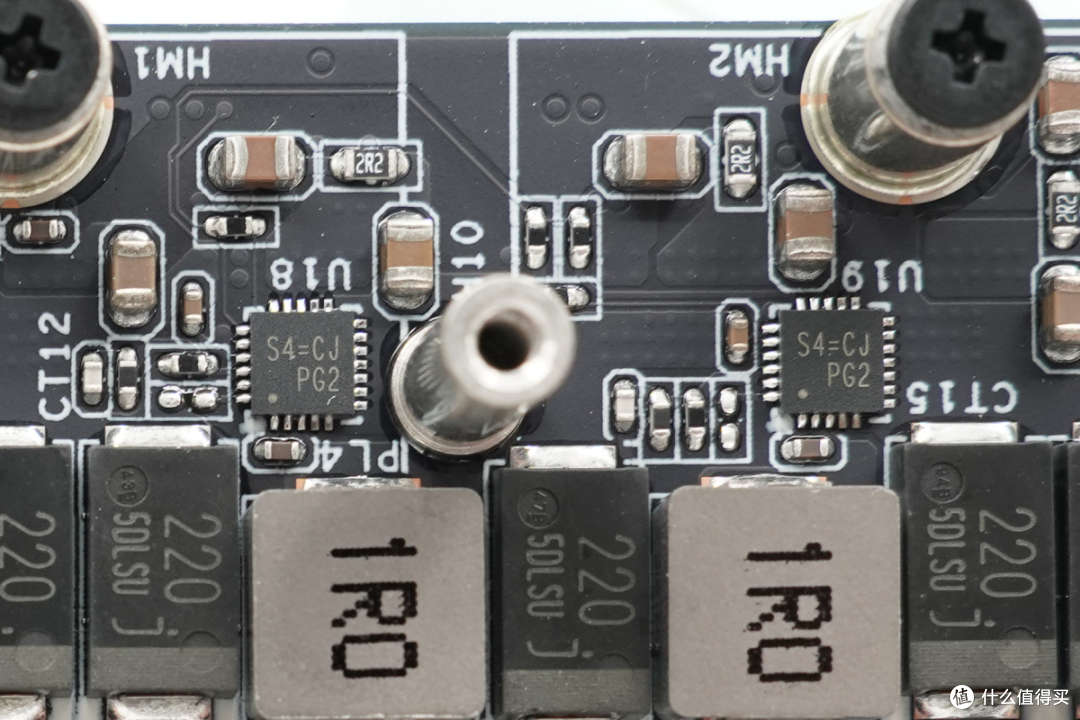

降压芯片采用瑞昱半导体RT6310AGQUF。

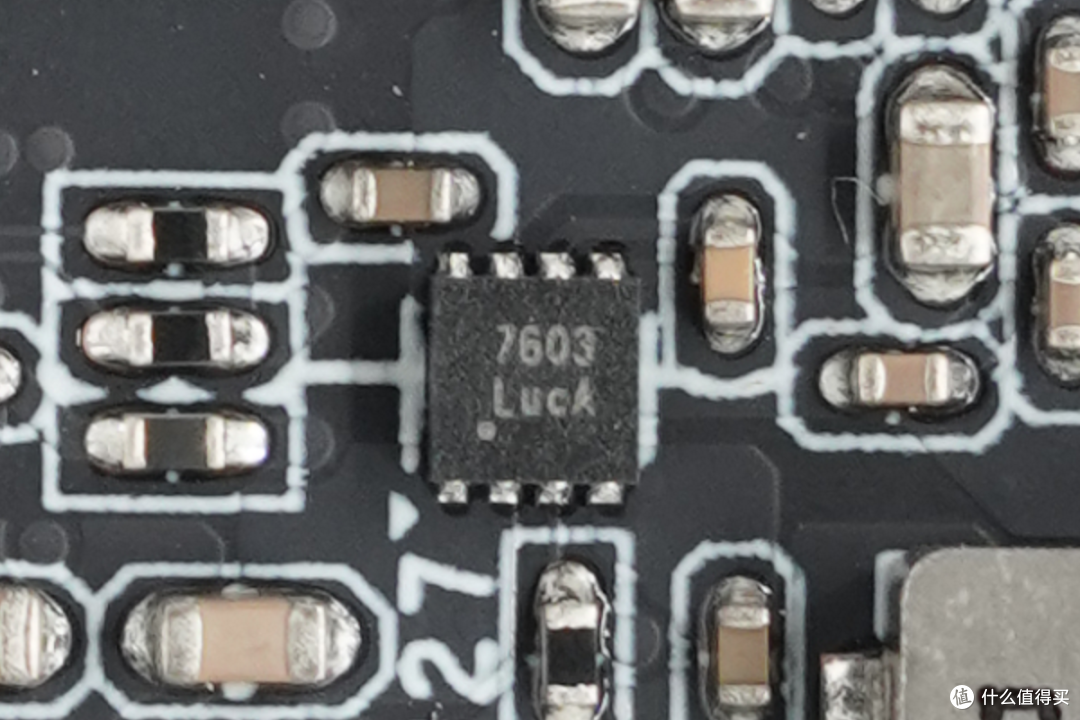

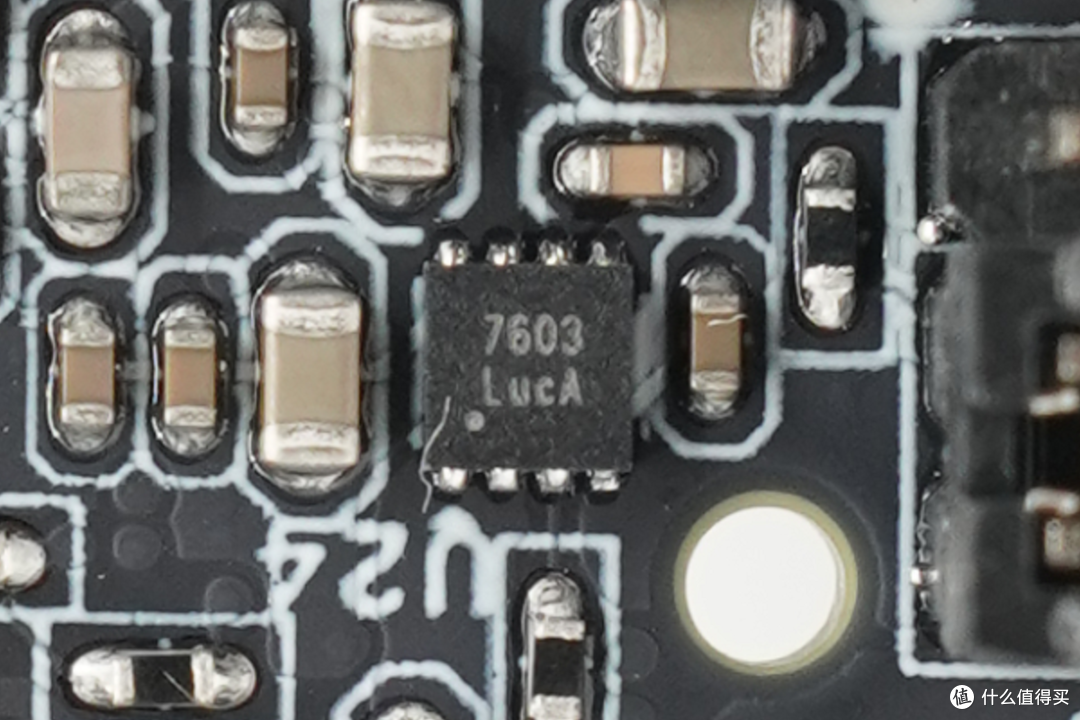

负载开关来自万胜发科技，型号FA7603，是一颗6A电流的负载开关，内置20mΩ开关管，具备反向电流阻断，采用DFN2*2封装。
另一颗负载开关型号相同。

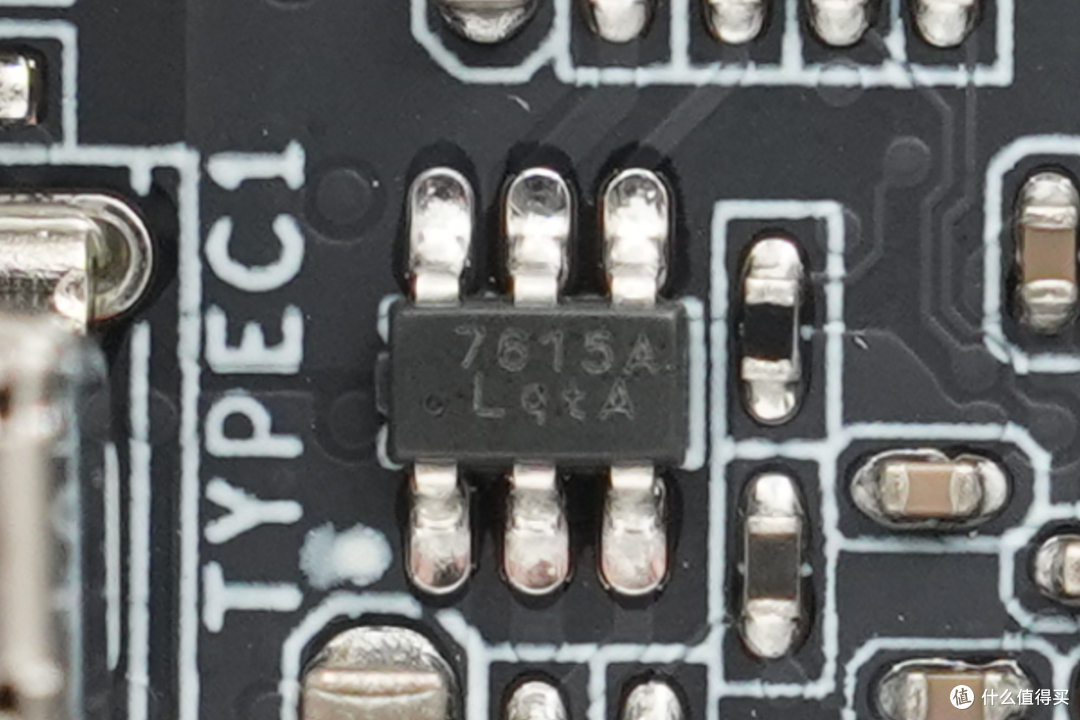

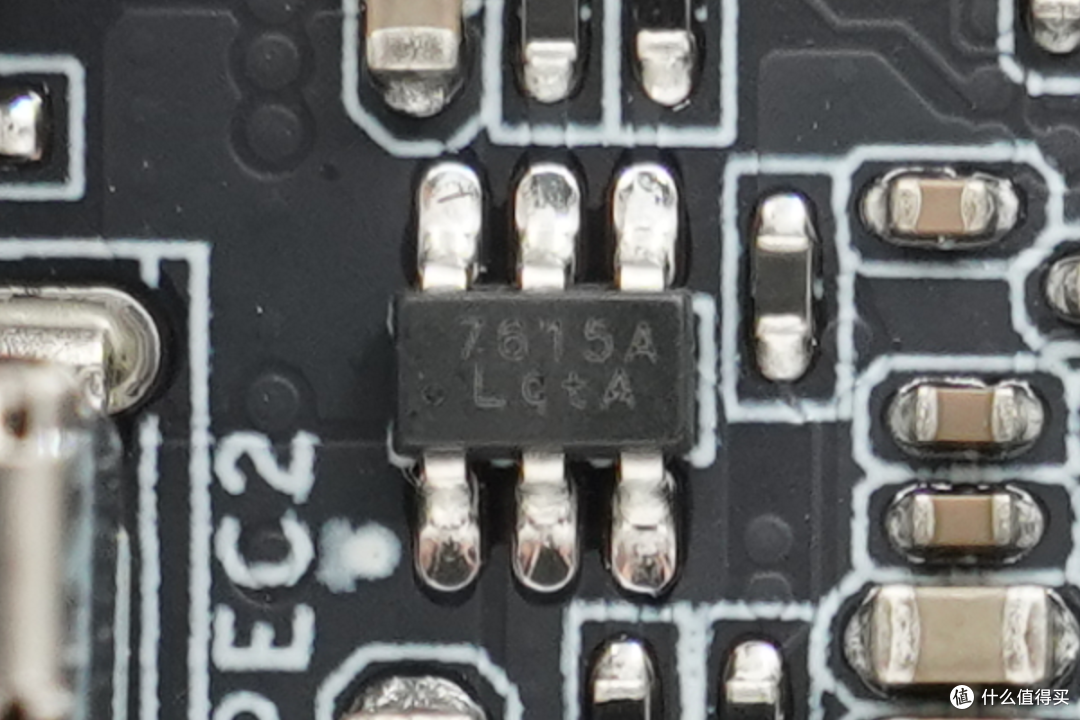

负载开关来自万胜发科技，丝印7615A，型号FR7615AA6R，耐压28V，支持2.5-5.5V工作电压，支持3A工作电流，内置35mΩ开关管，支持电源开关控制，支持过流保护，采用TSOT23-6L封装。
另一颗负载开关型号相同。

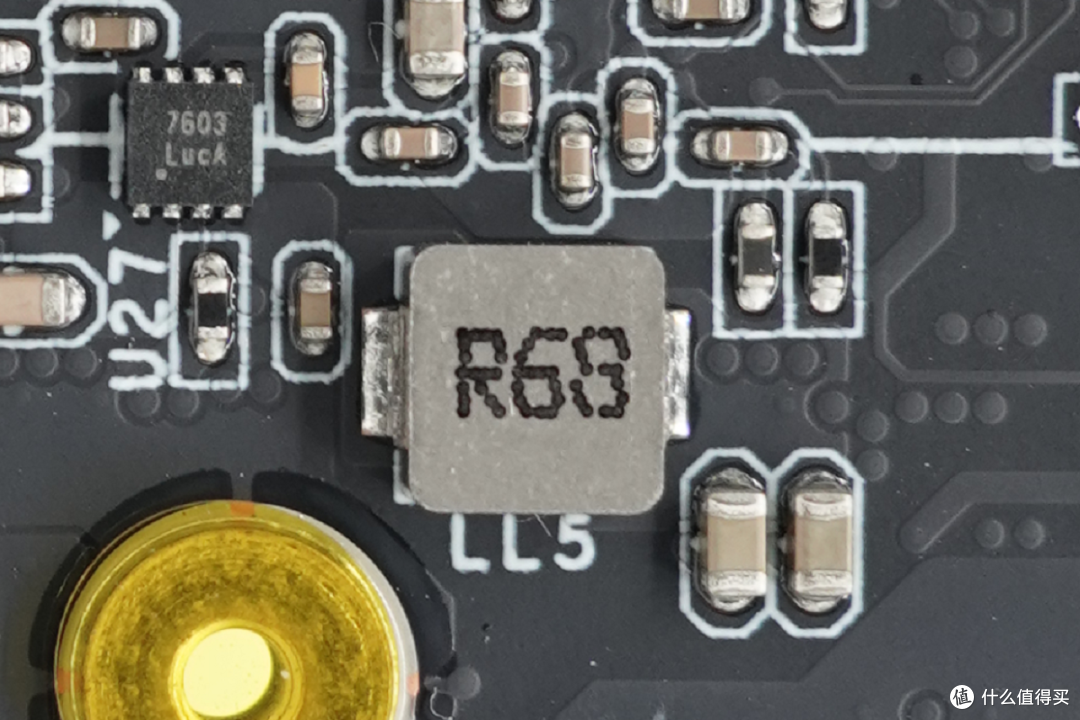

0.68μH合金电感特写。
另一颗电感规格相同。

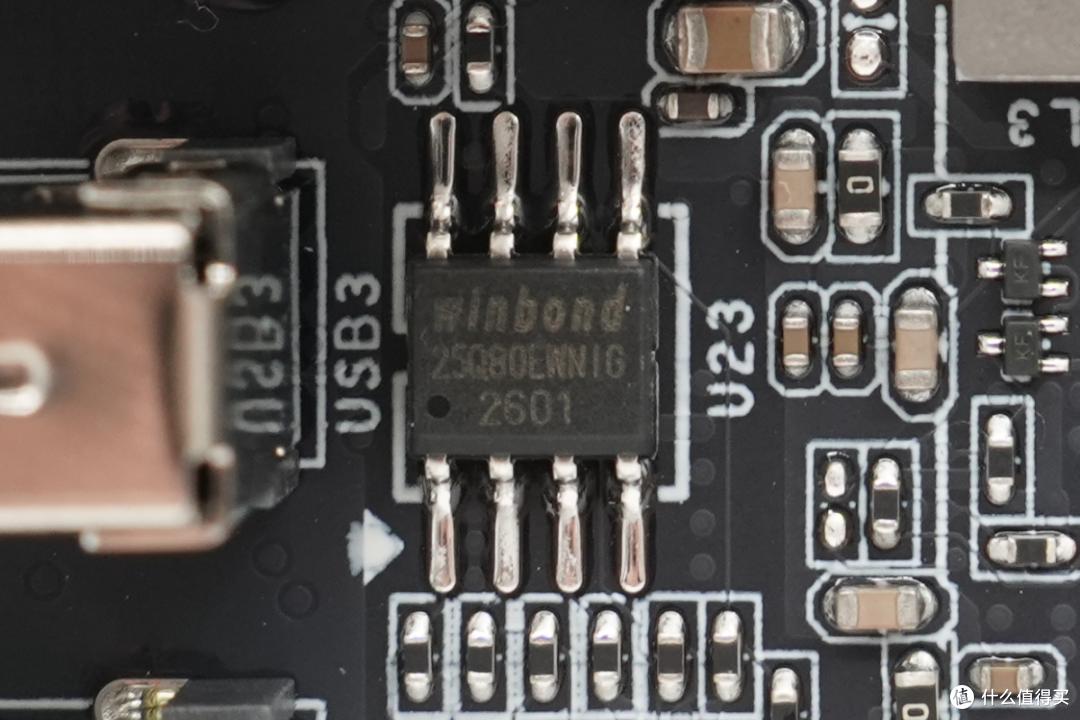

存储器来自华邦，型号W25Q80EWSNIG，容量为1MB，支持1.65-1.95V工作电压，采用SOIC封装。

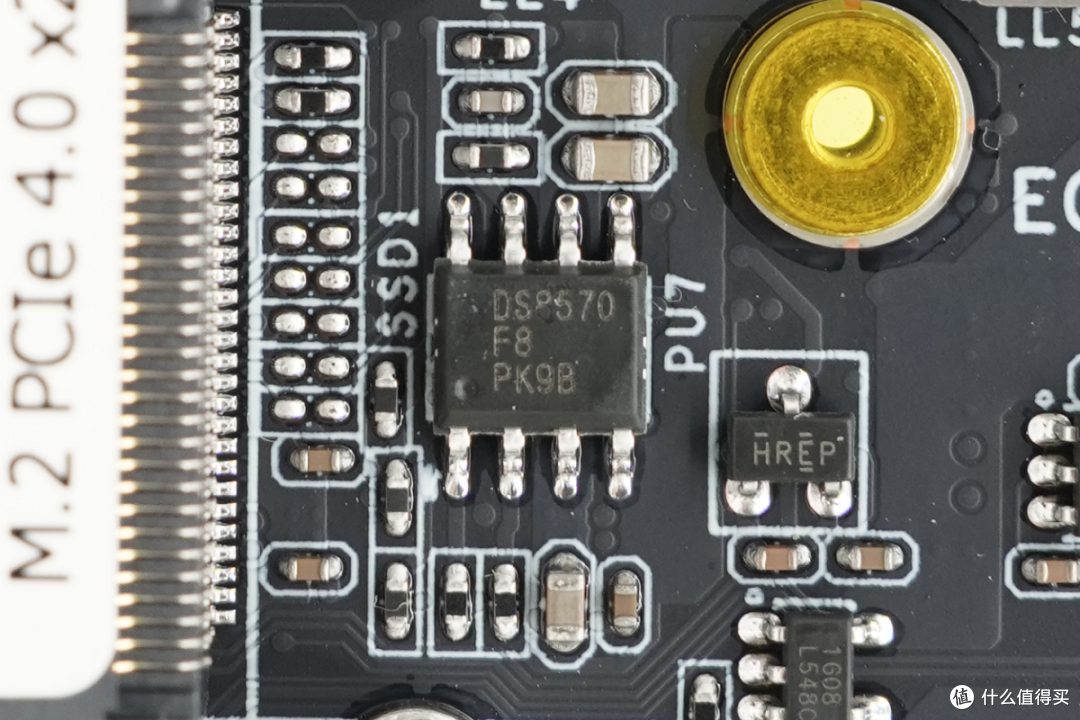

稳压芯片来自奥简科技，型号DS8570F8，是一颗3A输出电流的超低压差稳压器，支持5.5V输入电压，采用ESOP-8封装。

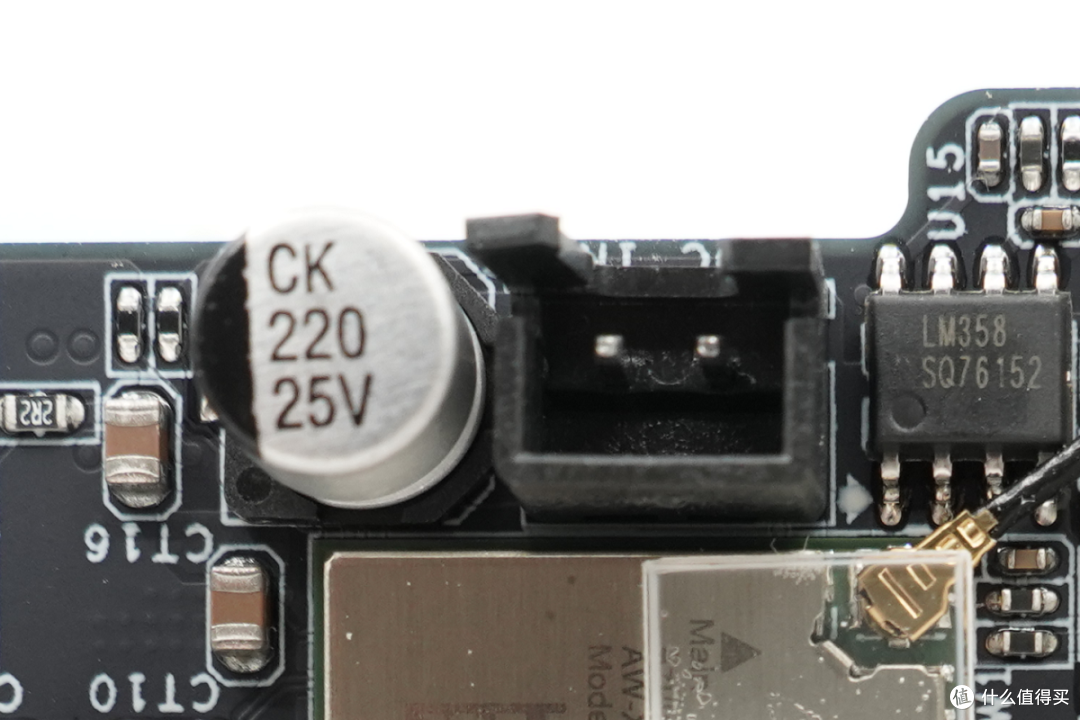

滤波电容规格为220μF25V，右侧设有内置电源插座。

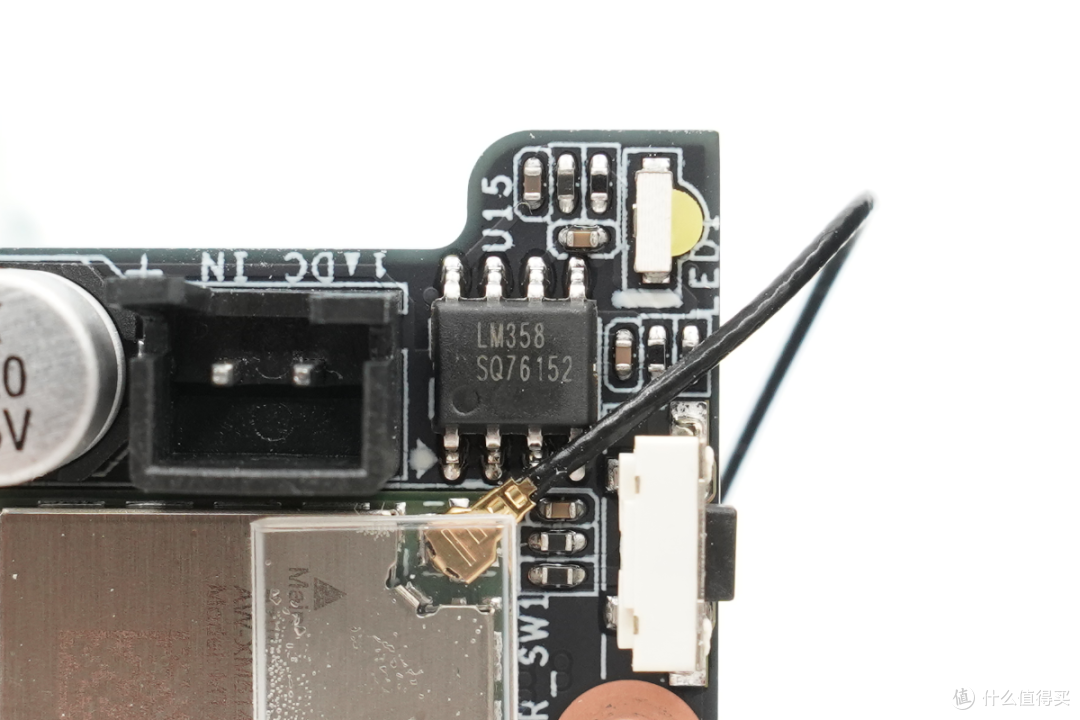

插座右侧设有一颗LM358双运放。

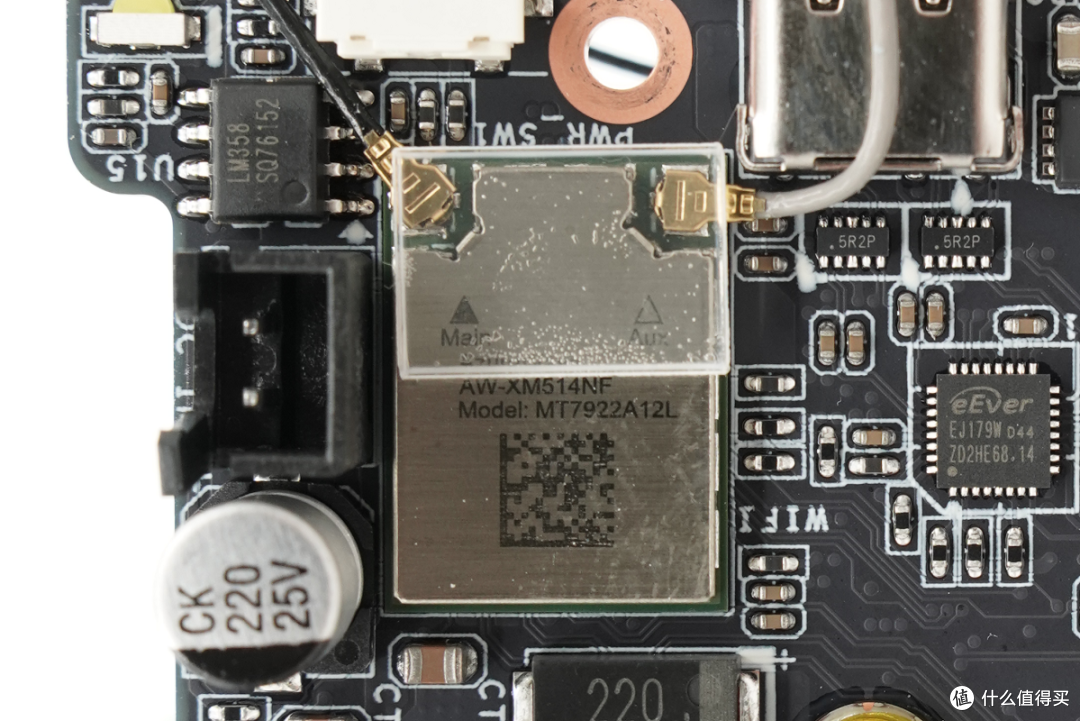

无线网卡来自海华科技，型号AW-XM514NF，内置MT7922芯片。

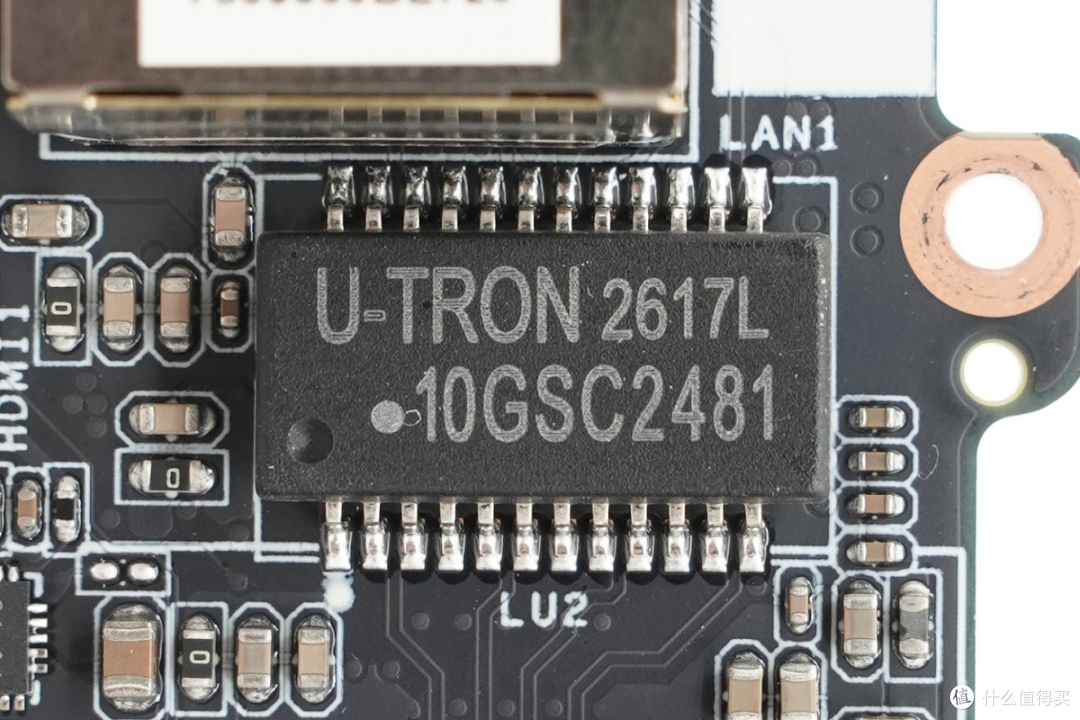

网络变压器来自玉创电子，型号10GSC2481，采用贴片焊接。
服务器电源网拆解总结

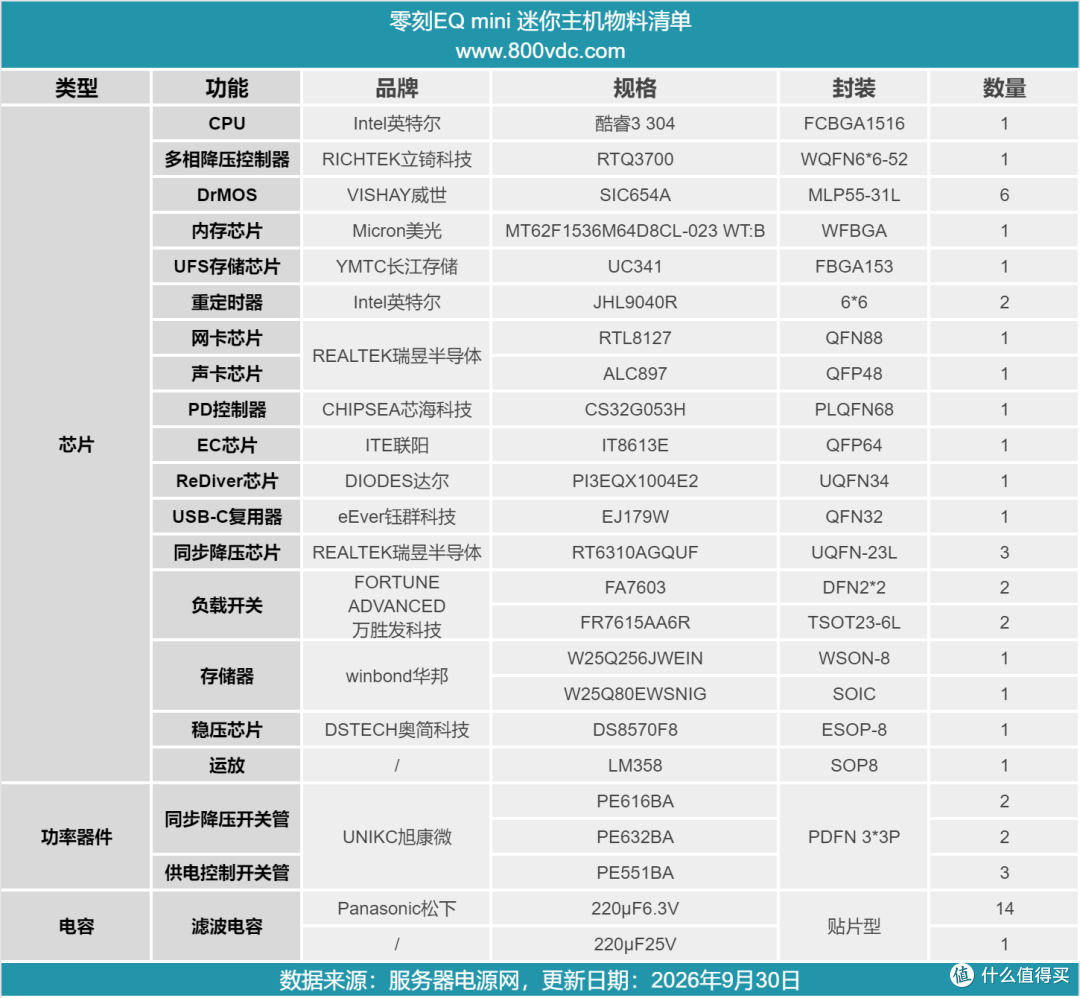

最后附上零刻EQ mini 迷你主机的核心器件清单，方便大家查阅。
零刻EQ mini迷你主机采用内置电源设计，在机身正面设有USB-C和USB-A接口，并设有3.5mm音频接口。机身背面设有两个雷电接口，USB2.0接口，HDMI接口和万兆网线接口，并设有八字线接口。随包装附带电源线和HDMI线。
服务器电源网通过拆解了解到，零刻EQ mini迷你主机采用塑料外壳，内置PCBA模块和电源模块。电源模块采用塑料外壳，输出规格为12V3.75A，输出功率为45W。PCBA模块设有英特尔酷睿3 304处理器，使用立锜科技RTQ3700多相同步降压控制器，搭配使用威世SIC654A DrMOS。
内存芯片和UFS存储芯片焊接在主板上，内存芯片采用美光MT62F1536M64D8CL-023 WT:B，为LPDDR5内存，容量为12GB，UFS存储芯片来自长江存储，型号UC341，容量为512GB。PD控制器采用芯海科技CS32G053H，雷电重定时器芯片采用英特尔JHL9040R，万兆网卡芯片采用瑞昱半导体RTL8127。
主板还设有瑞昱半导体RT6310AGQUF同步降压芯片，用于为各个接口供电，接口设有负载开关，用于过流保护。PCBA模块预留M.2固态硬盘接口，机身底部设有散热孔，并设有大面积散热片，有效为固态硬盘散热。CPU设有纯铜散热器，通过热管导热，有效降低温升，确保长时稳定可靠运行。
