智能数显屏实时掌握用电状态，飞利浦67W氮化镓插座拆解

前言

飞利浦推出了一款67W 3C1A氮化镓数显快充插座，产品延续了飞利浦在消费电子领域一贯的精工品质与创新理念，将高效快充、智能数显与多口扩展功能高度集成，旨在为用户打造一款兼具实用性与科技感的桌面用电中心。

产品采用立式方柱机身设计，结构紧凑、占地面积小，能够有效释放桌面空间。配备3C1A共四个USB快充接口，支持最高67W输出功率，兼容UFCS、PD3.0、PPS、QC3.0等多种快充协议，可满足笔记本、平板、手机等多设备同时快充需求。

机身顶部配备智能数显屏，可实时显示用电功率、用电量、输入电压等信息，帮助用户直观掌握用电状态。AC插孔区域均设有安全门，防止异物误插，保障家庭用电安全。下面我们将通过拆解，深入探秘飞利浦这款产品的内部结构、核心器件与工艺用料。

飞利浦67W氮化镓数显快充插座开箱

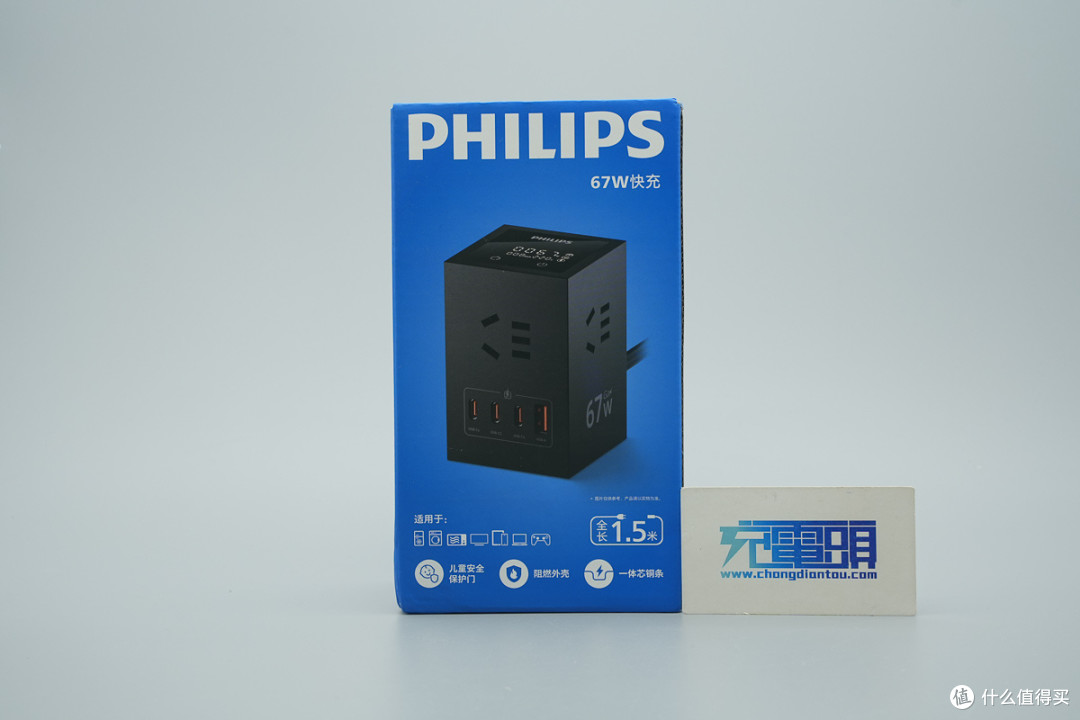

包装盒正面印有PHILIPS飞利浦品牌、产品名称、外观、卖点以及线长度等。

背面印有产品应用场景、技术参数以及注意事项等。

包装盒上技术参数特写，下面到产品实物展示环节再介绍。

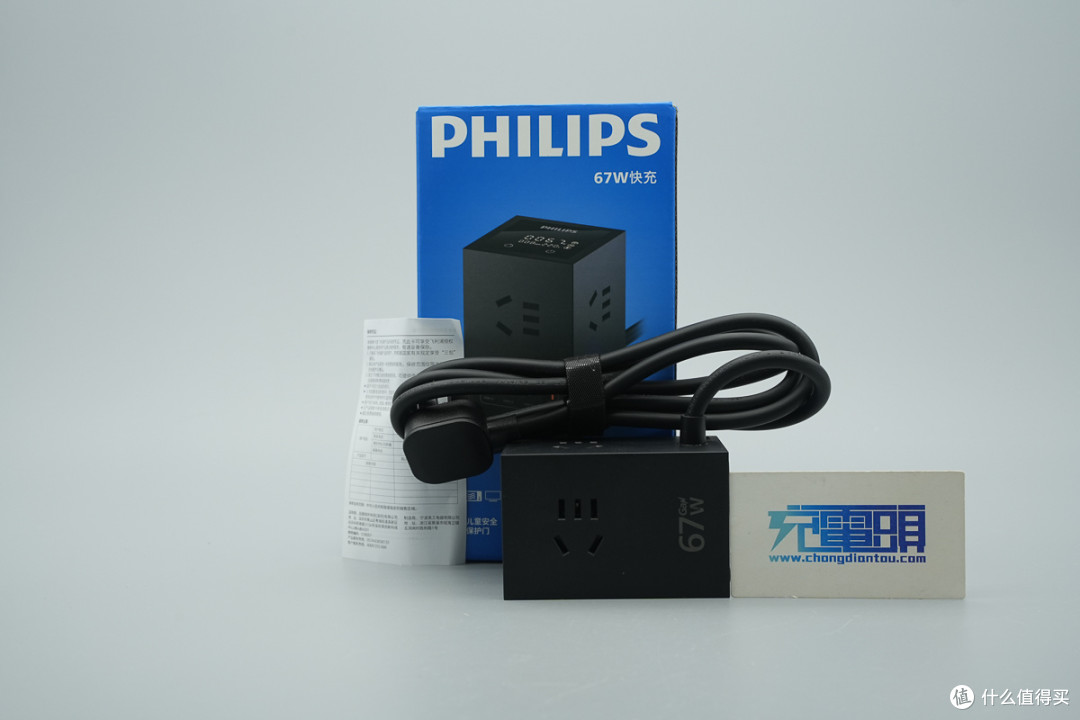

包装内含以及保修卡。

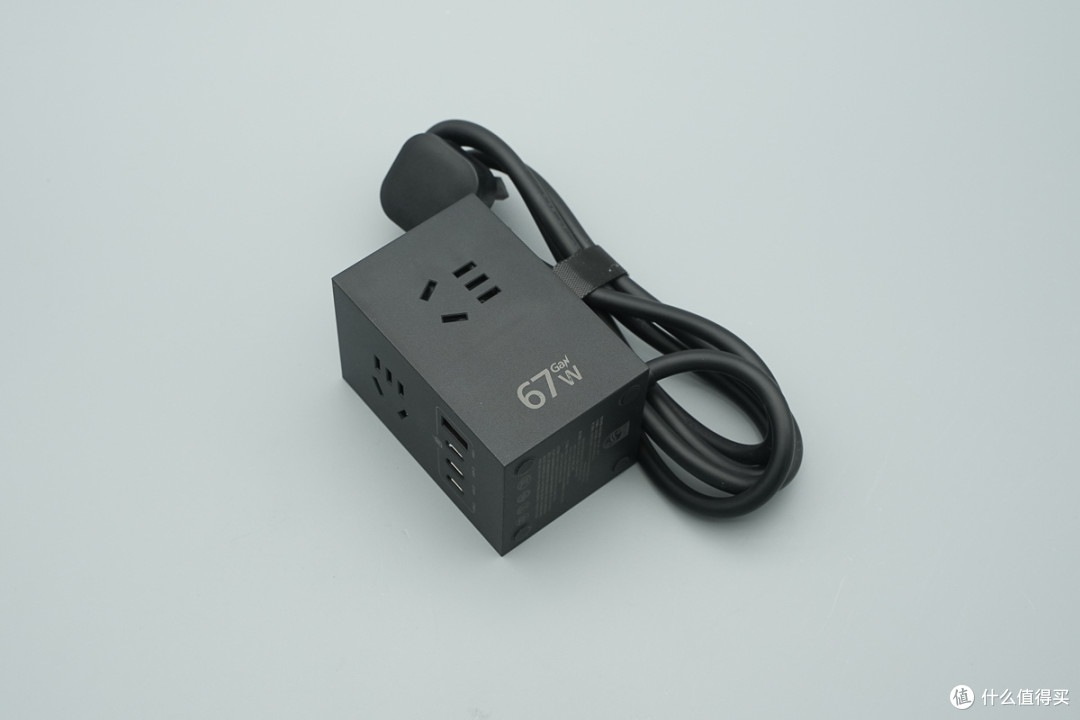

飞利浦67W氮化镓数显快充插座采用立式方柱机身，采用PC阻燃材质塑料外壳，棱角过渡分明，表面磨砂抗指纹。

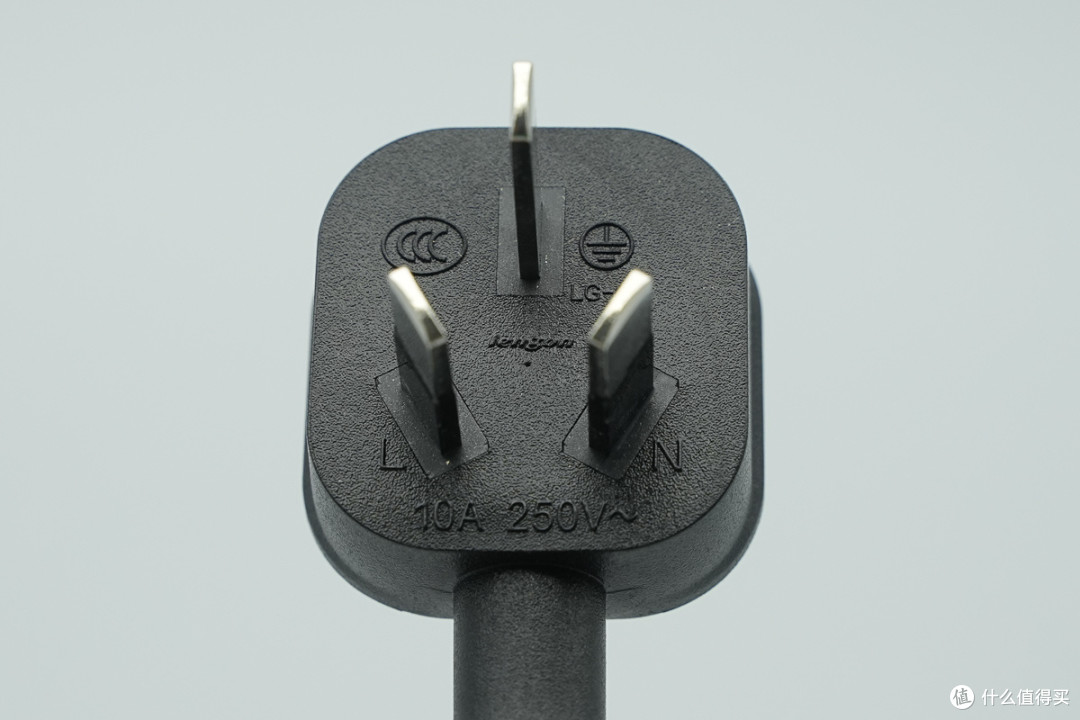

电源线采用新国标三脚插头，可接地，此外规格为10A 250V~，通过了CCC认证。

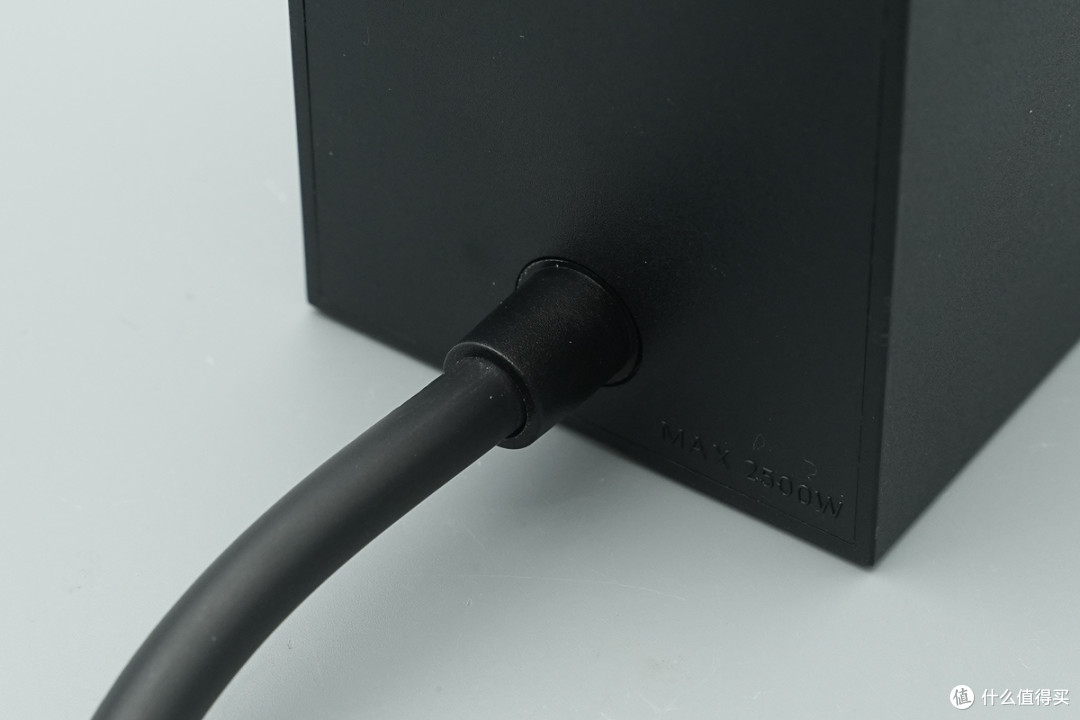

线缆与插座机身连接处做了抗弯折保护设计。

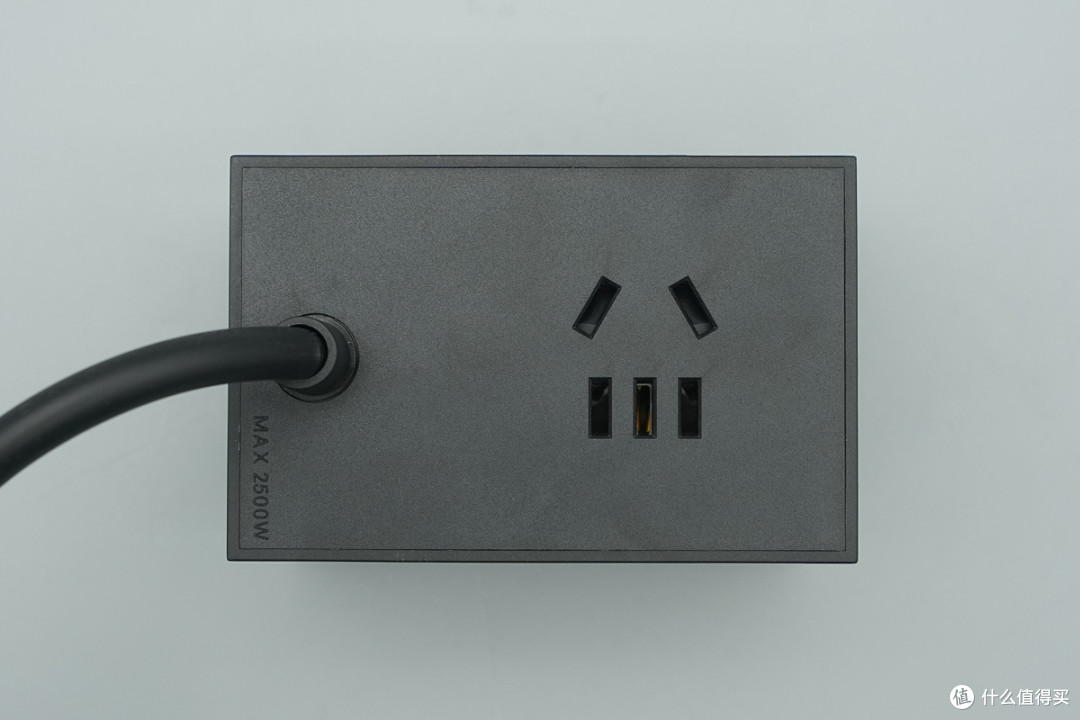

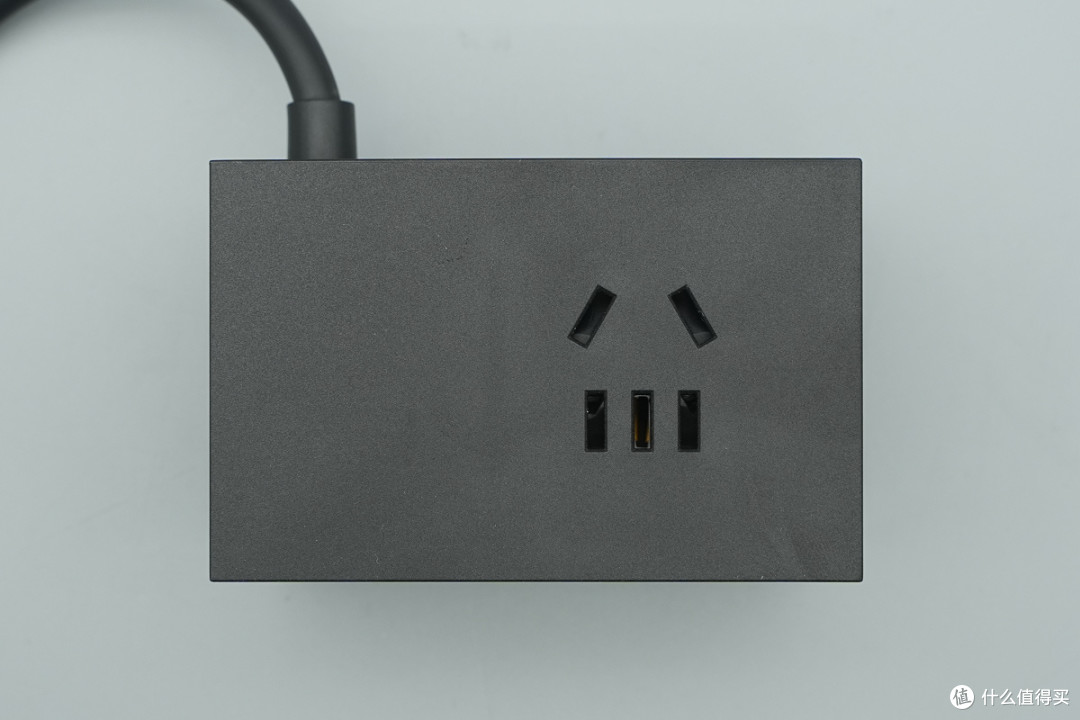

插座机身背面设有一组3+2组合插孔。

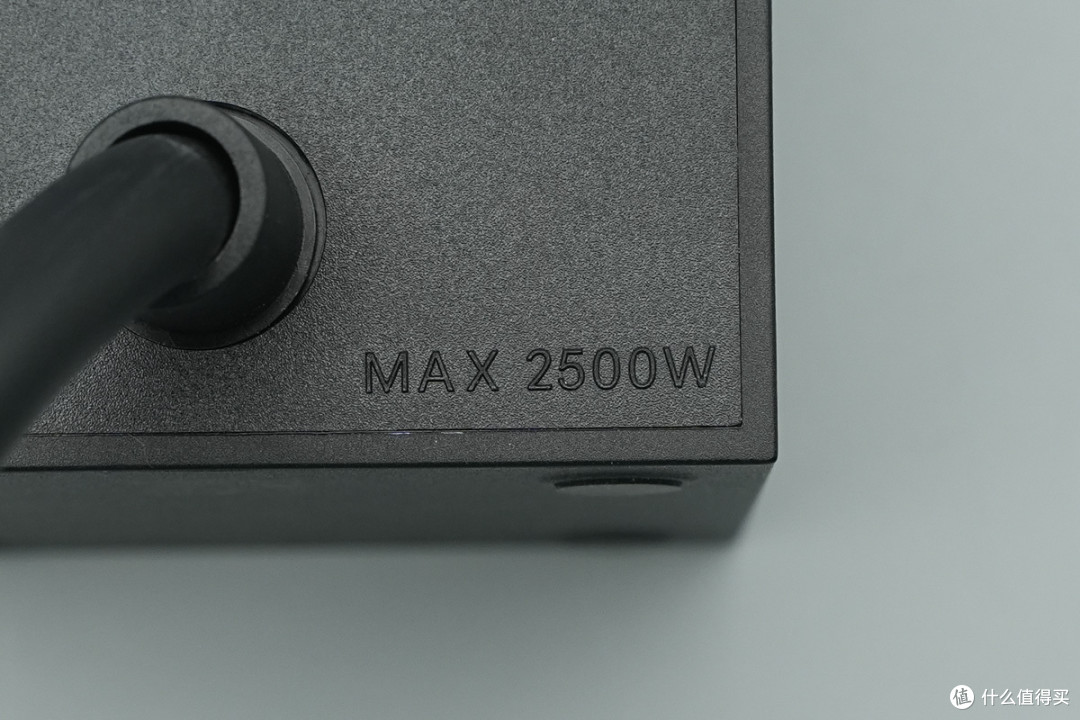

下方边缘处设计有MAX 2500W字样，表明产品最大承载功率。

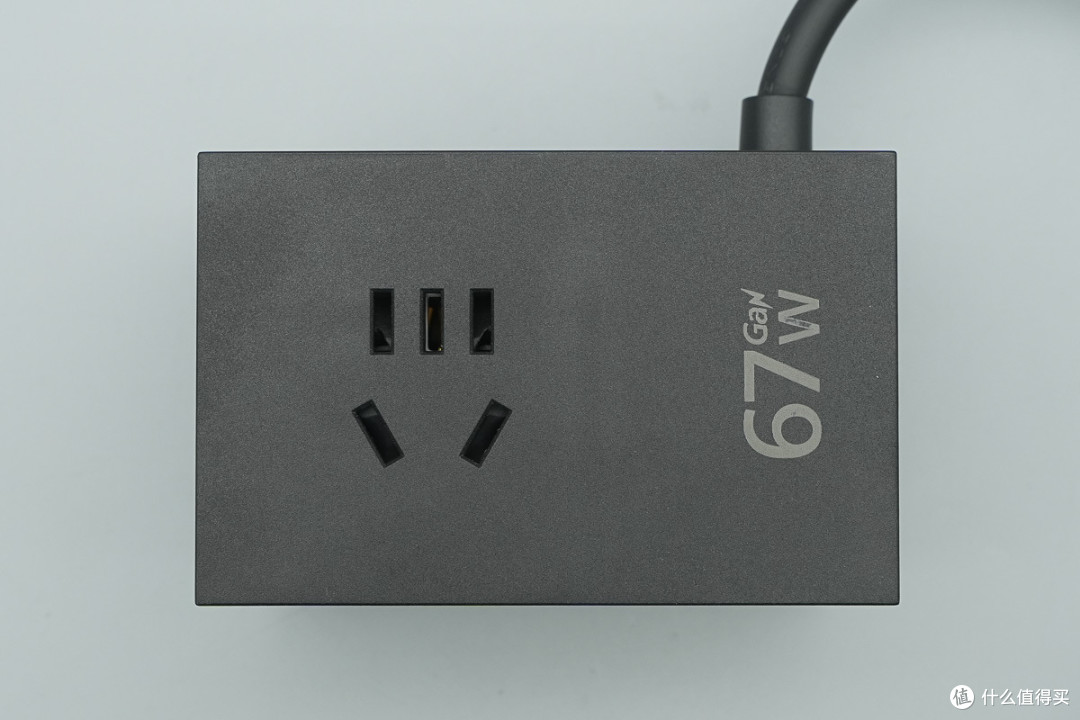

两侧也各设有一组3+2组合插孔，其中一侧外壳上还印有67W GaN。

另一侧一览。

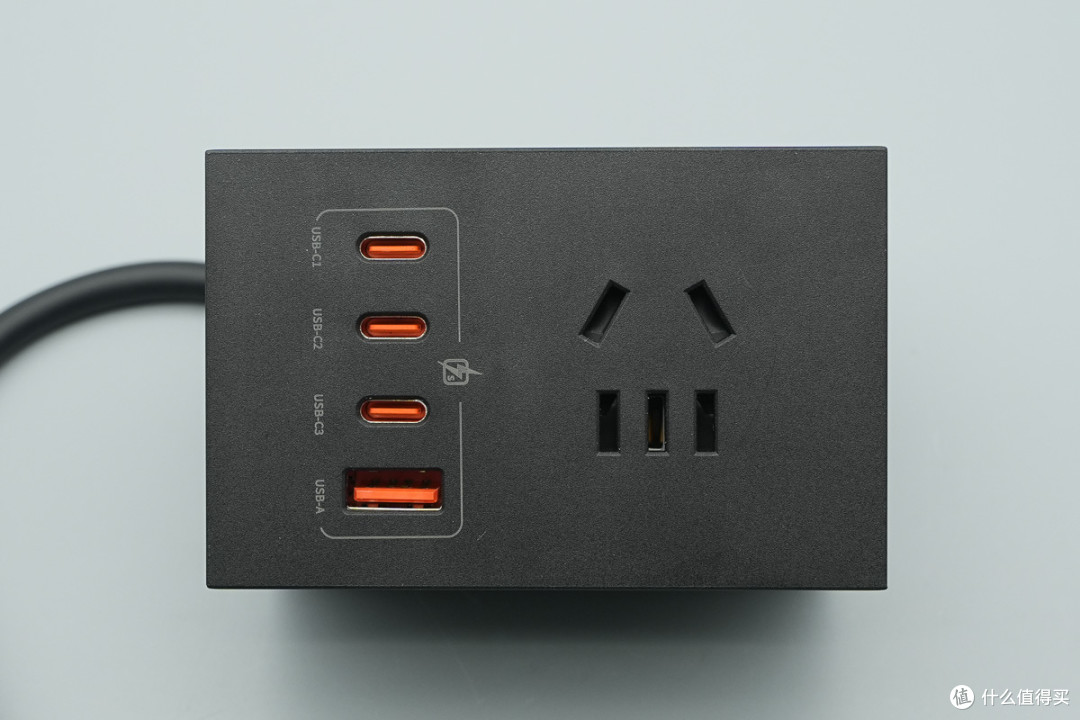

机身前端除有一组3+2组合插孔外，还配置有3C2A四个USB快充接口。侧身四个AC插孔均设有安全门，可有效防止异物单孔插入，避免家里小朋友误触电风险。

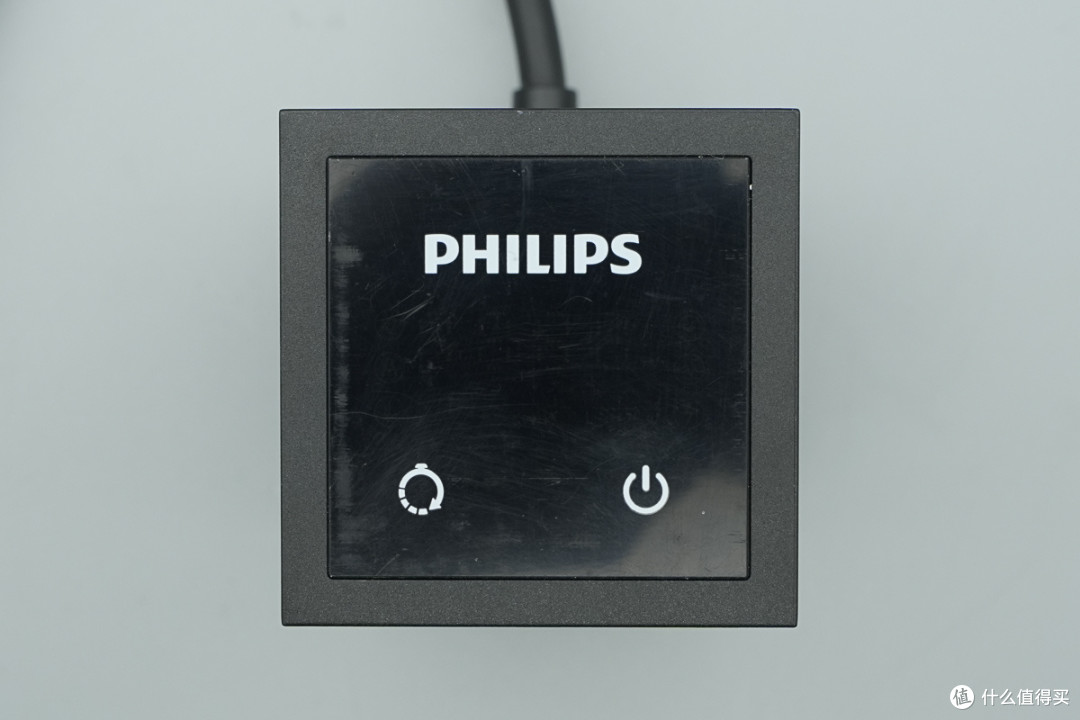

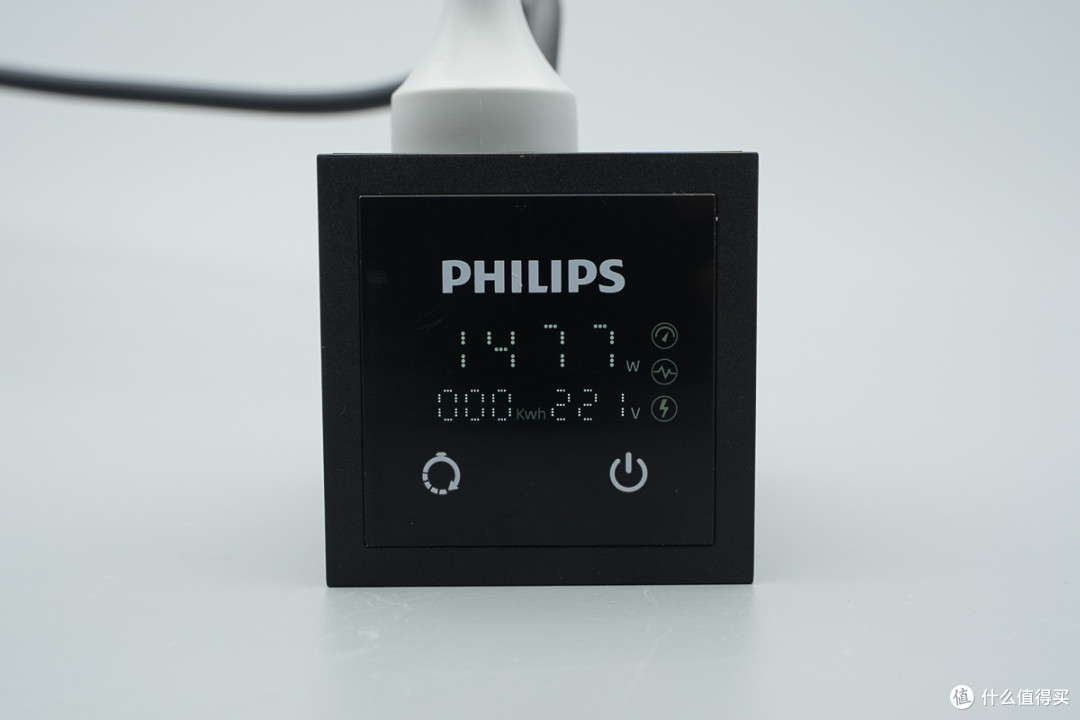

机身顶部配置智能数显屏。

这款数显屏可实时显示用电功率、用电量、输入电压及多种保护提醒，用电安全时刻看得见。

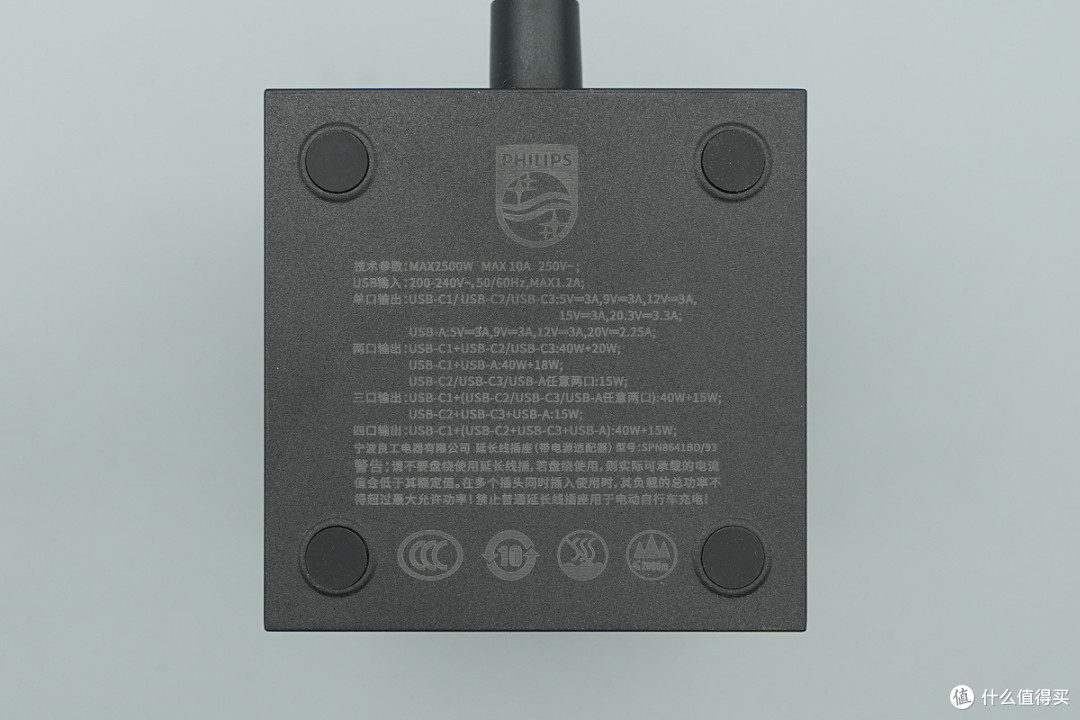

底部外壳上印有产品参数信息，四端设有防护垫。

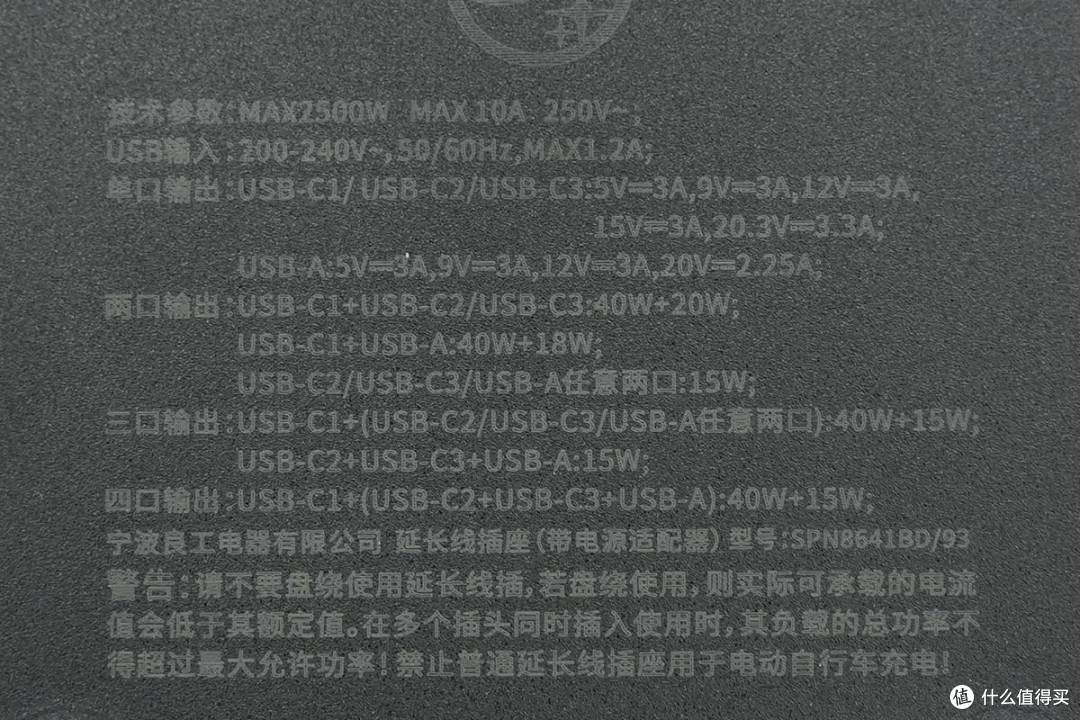

产品参数特写

型号：SPN8641BD/93

技术参数：MAX 2500W MAX 10A 250V~

USB输入：200-240V~50/60Hz 1.2A MAX

单口输出：

USB-C1/C2/C3：5V3A、9V3A、12V3A、15V3A、20.3V3.3A

USB-A：5V3A、9V3A、12V3A、20V2.25A

两口输出：

USB-C1+USB-C2/C3：40W+20W

USB-C1+USB-A：40W+18W

USB-C2/C3/USB-A任意两口：15W

三口输出：

USB-C1+(USB-C2/C3/USB-A任意两口)：40W+15W

USB-C2+USB-C3+USB-A：15W

四口输出：

USB-C1+(USB-C2+USB-C3+USB-A)：40W+15W

产品通过了CCC认证。

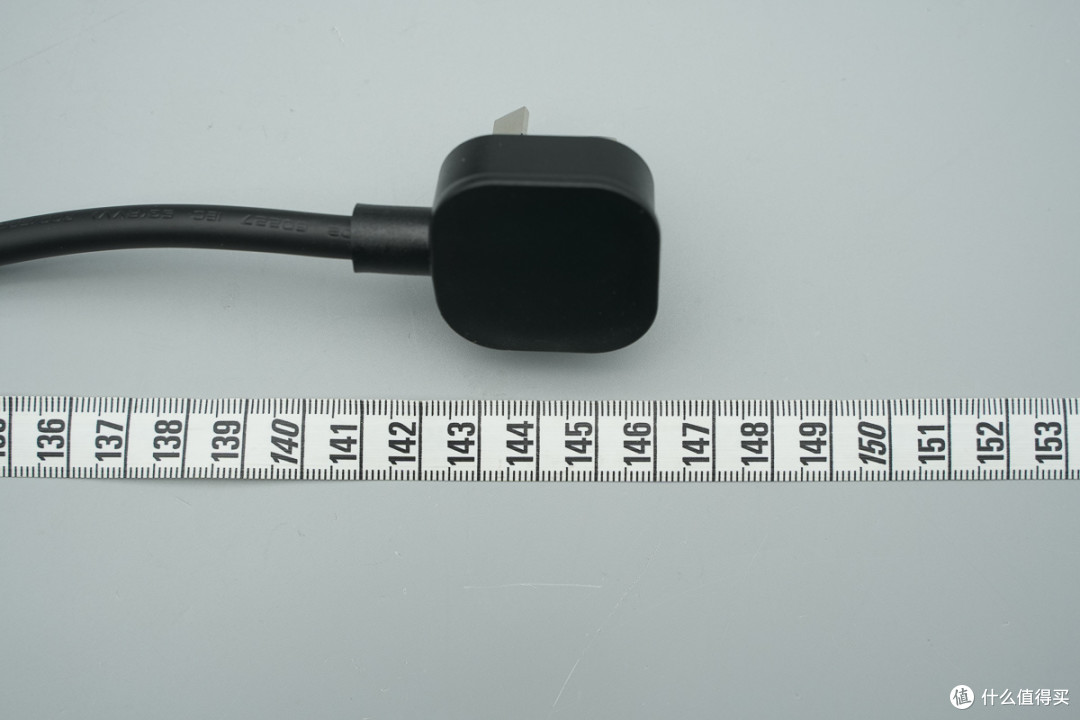

实测电源线长度约为146cm。

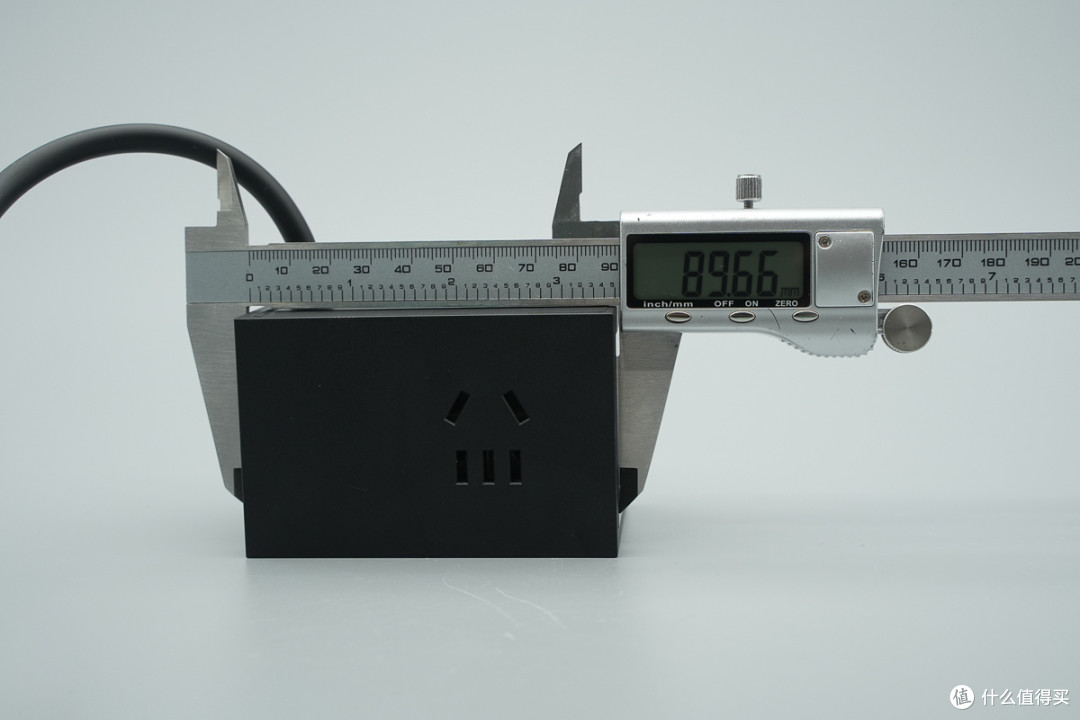

插座机身高度为122.06mm。

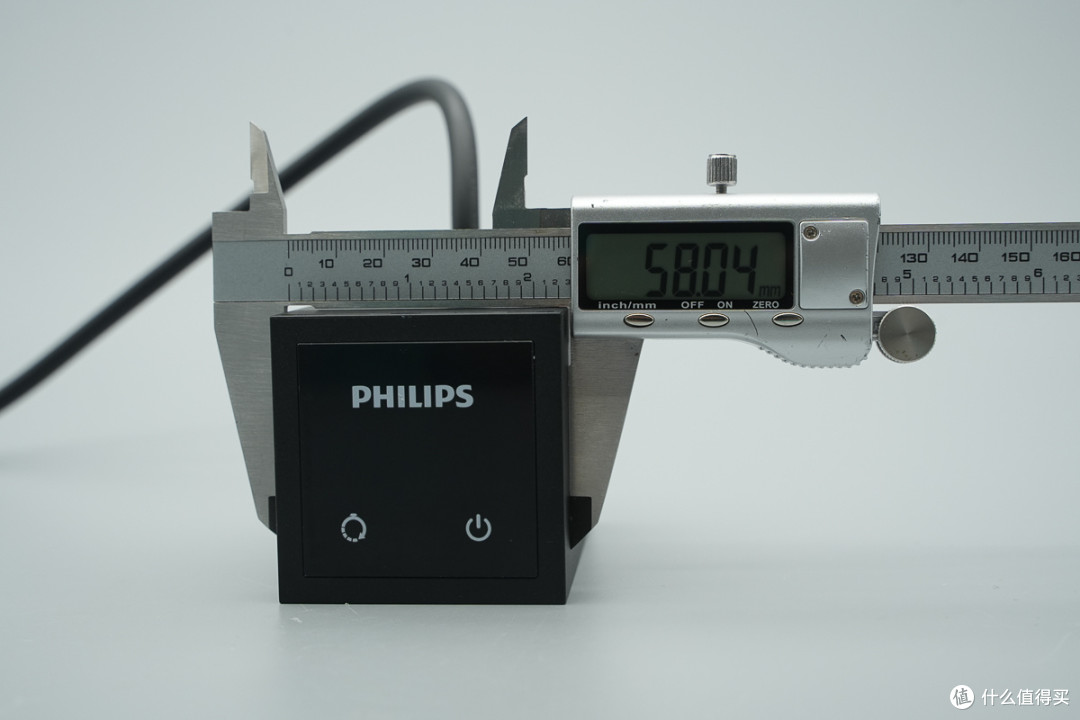

宽度为58.04mm。

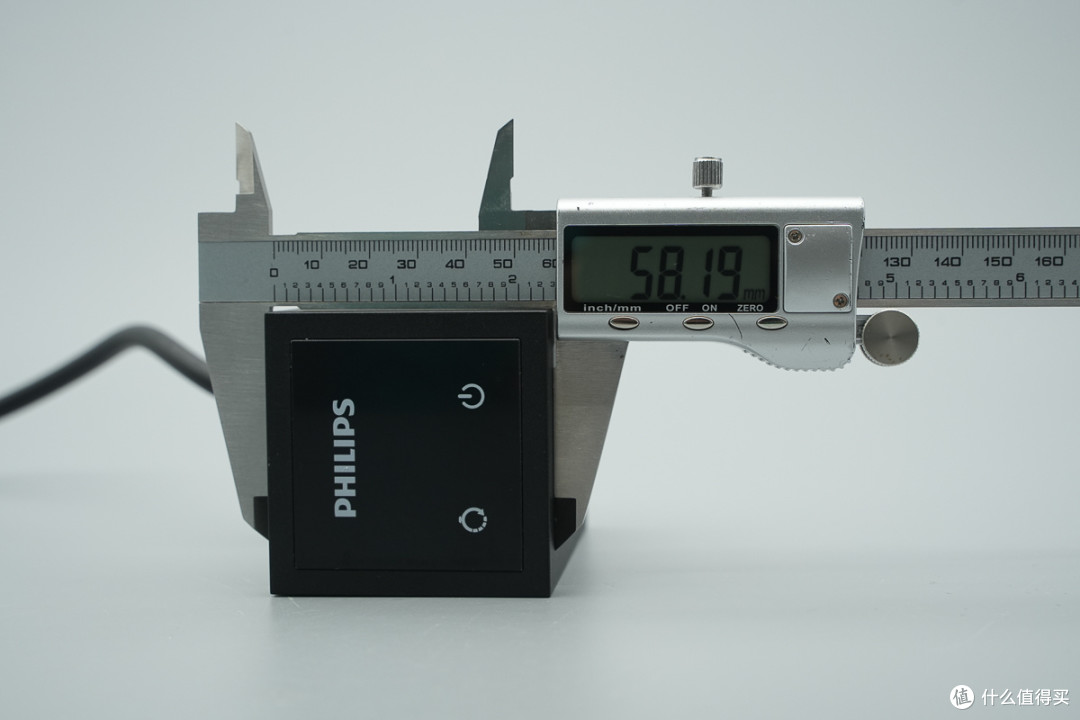

厚度为58.19mm。

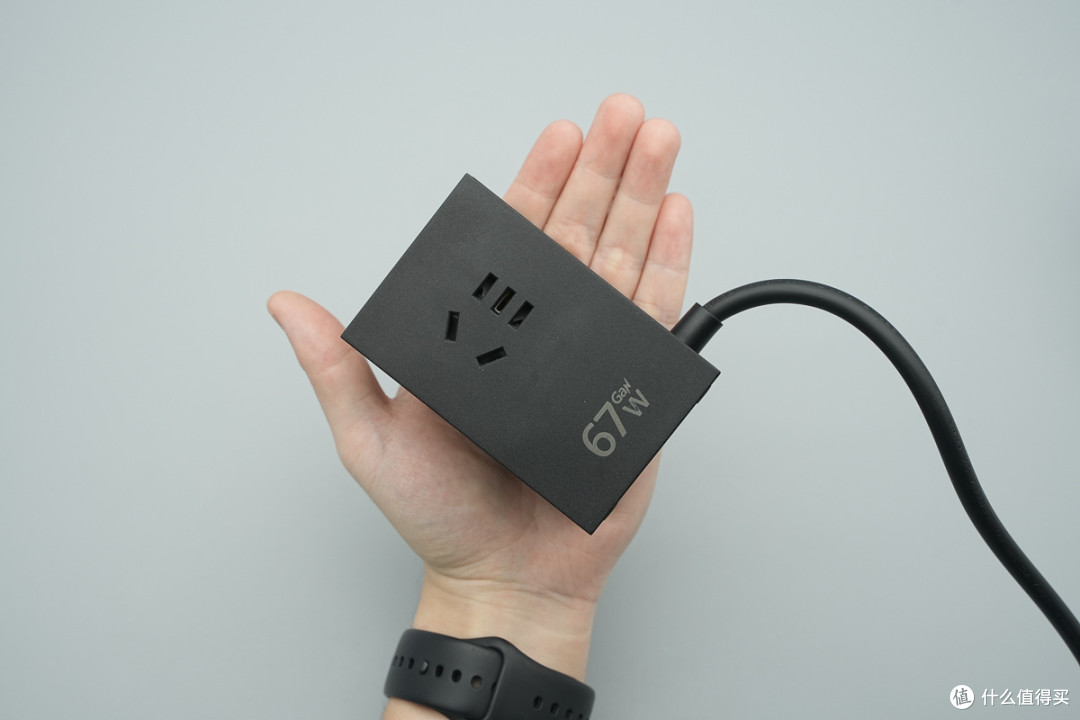

插座机身拿在手上的大小直观感受。

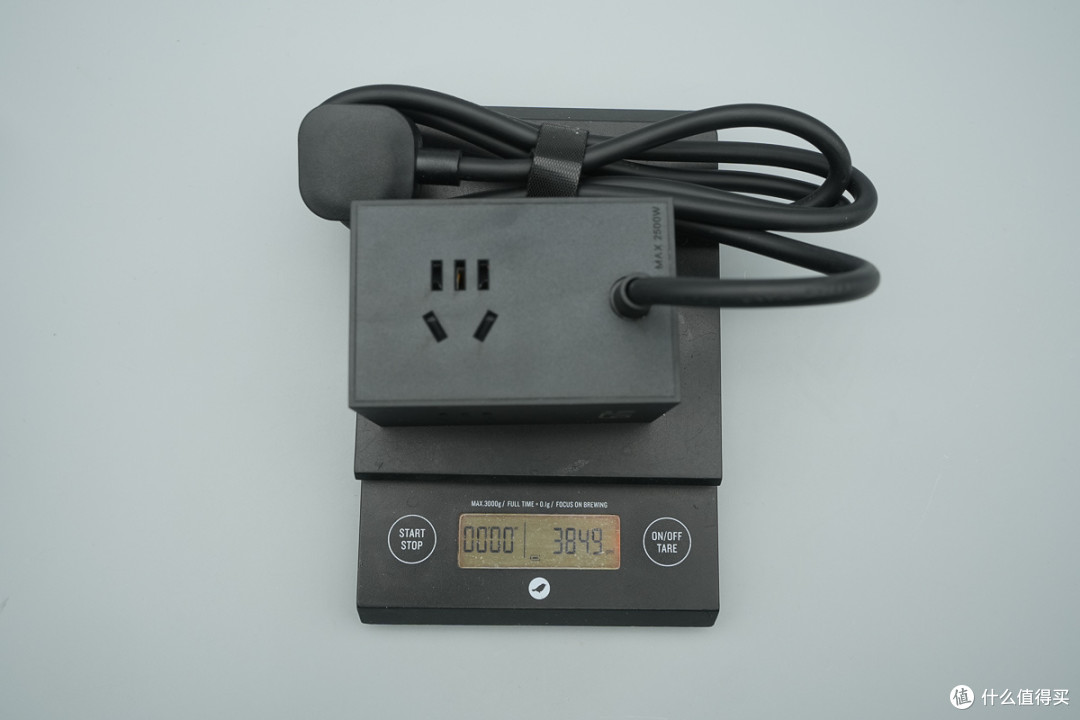

另外测得产品重量约为385g。

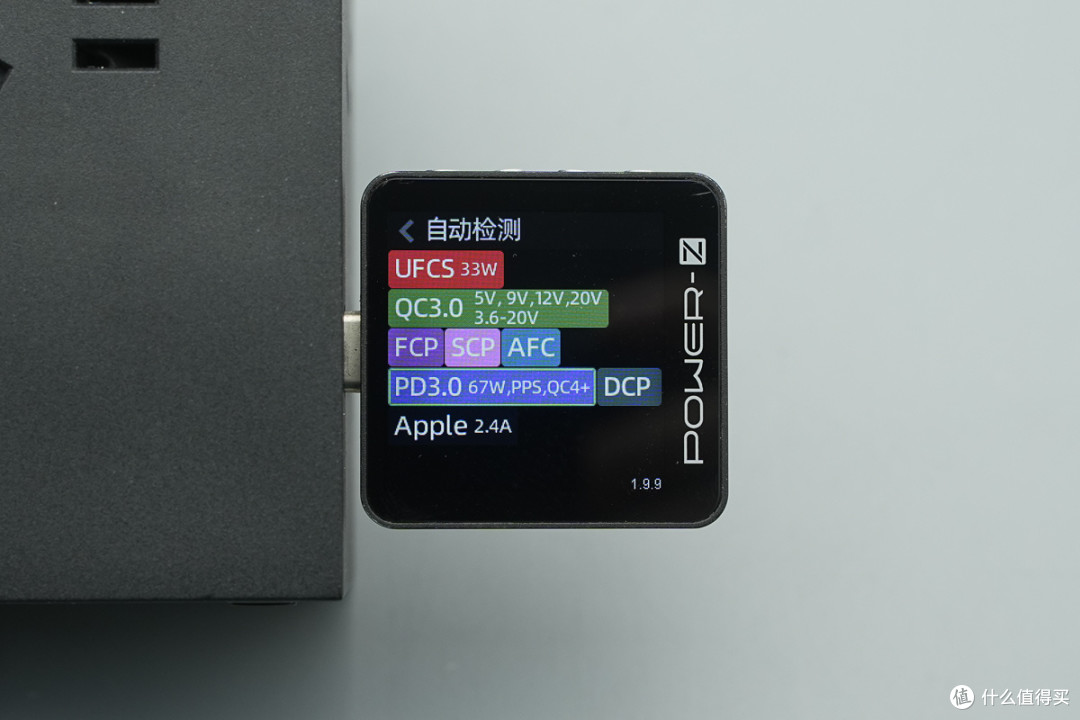

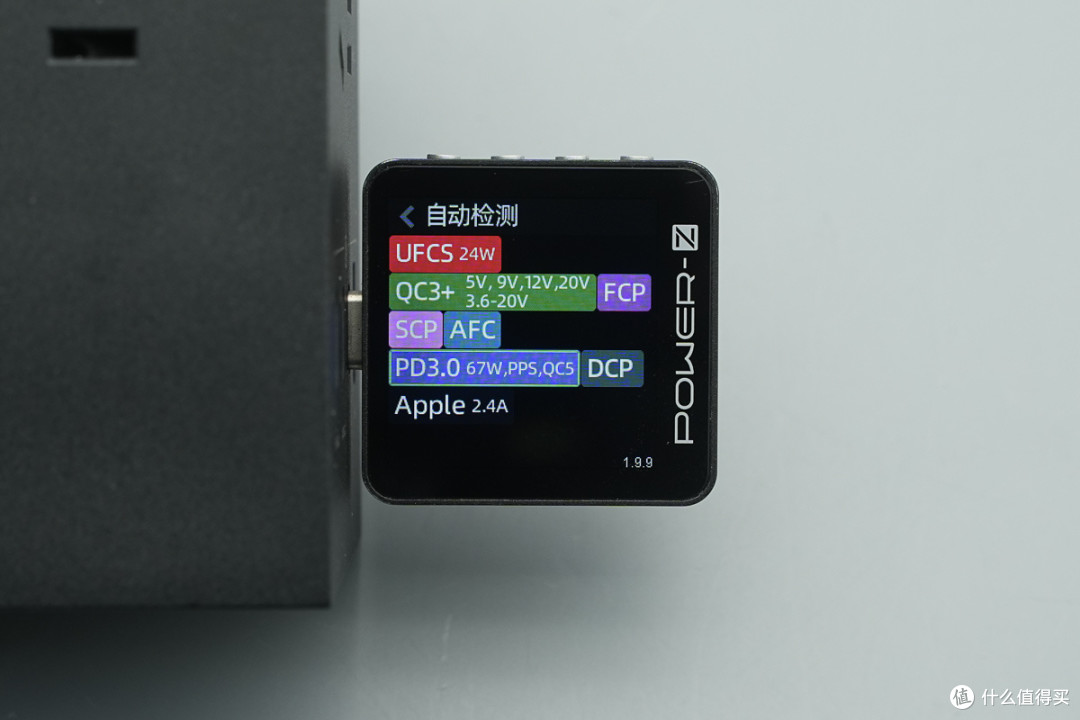

测得USB-C1口支持UFCS、QC3.0/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

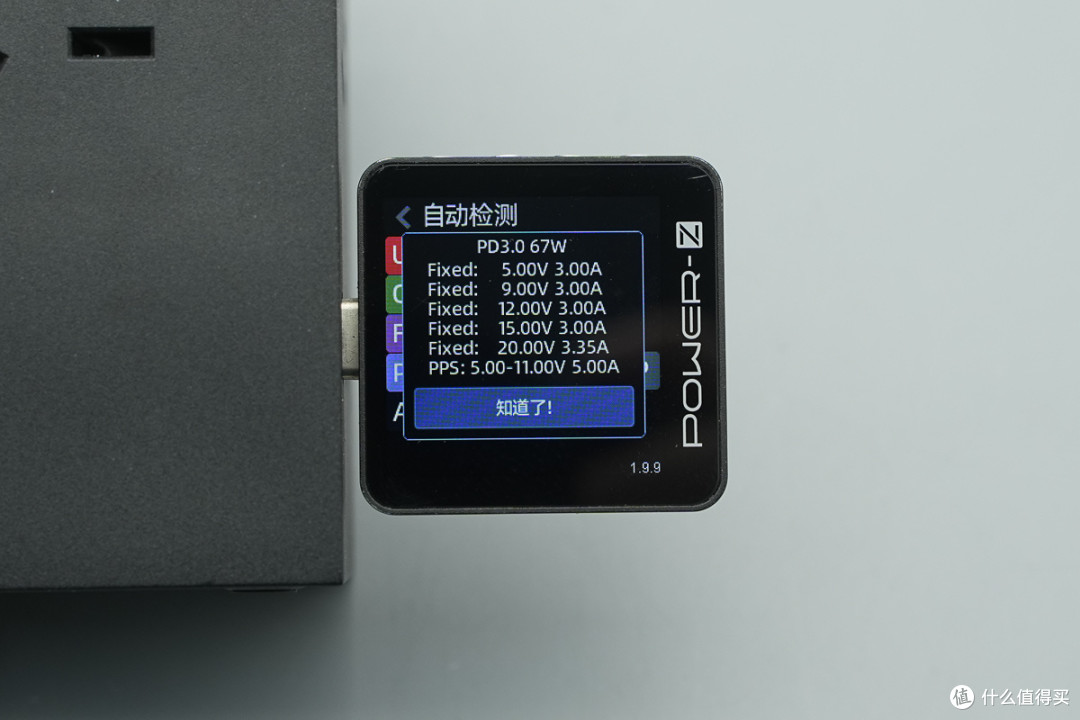

PDO报文显示USB-C1口具备5V3A、9V3A、12V3A、15V3A、20V3.35A五组固定电压档位，以及5-11V5A一组PPS电压档位。

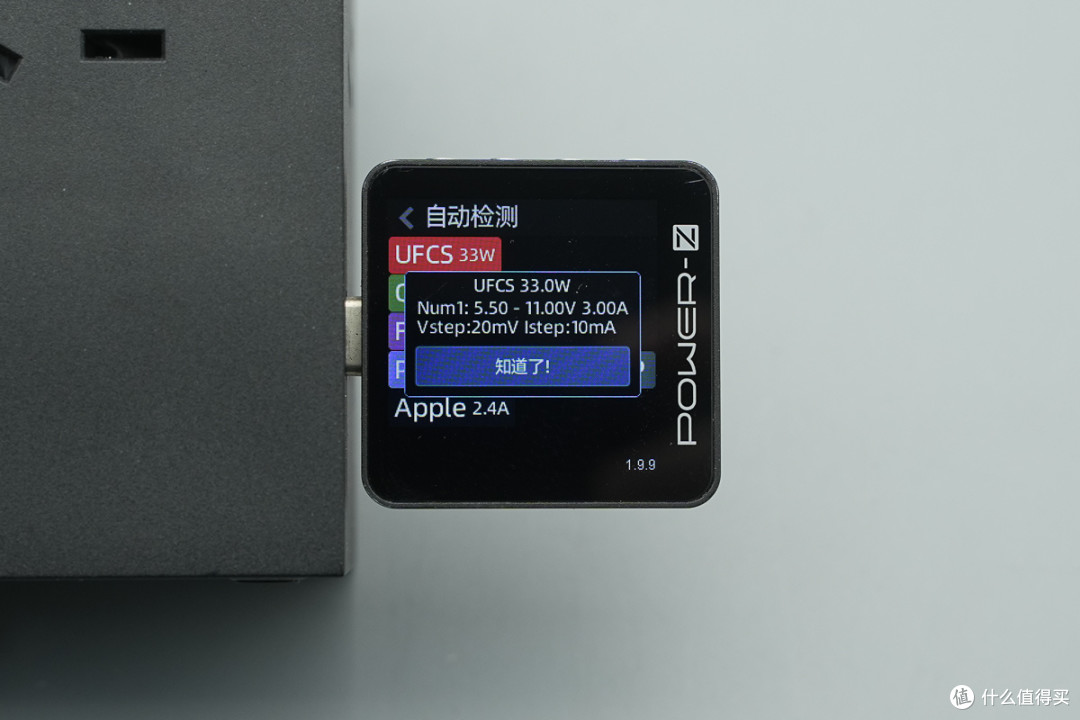

测得UFCS融合快充具备5-11V3A一组电压档位。

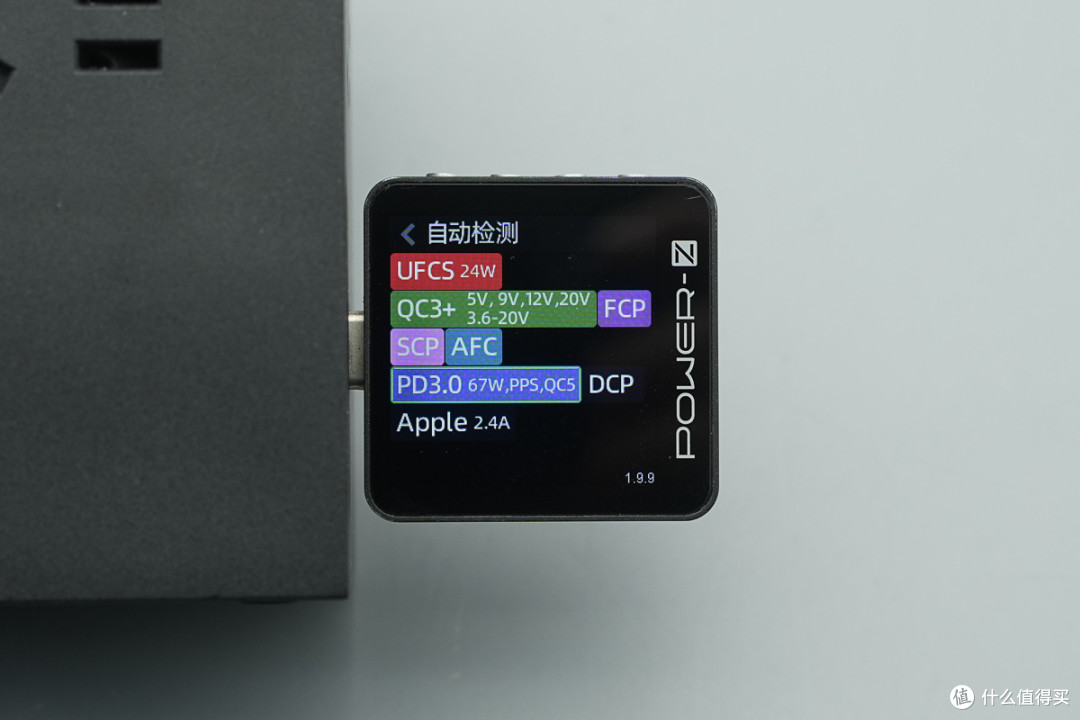

测得USB-C2口支持UFCS、QC3+/5、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

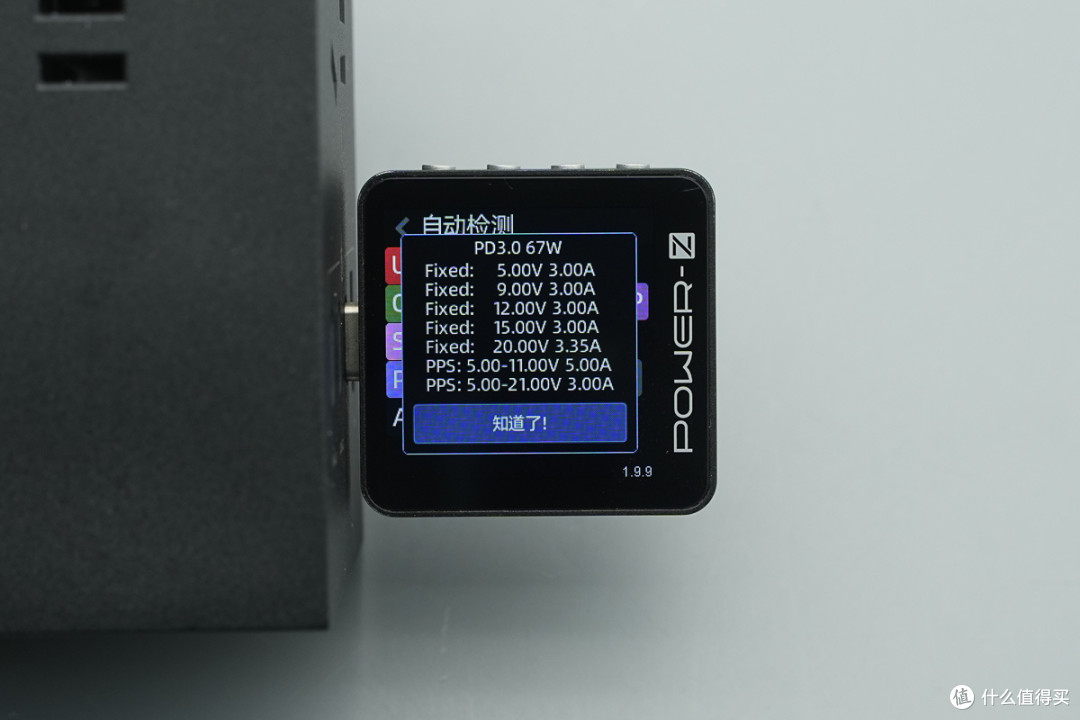

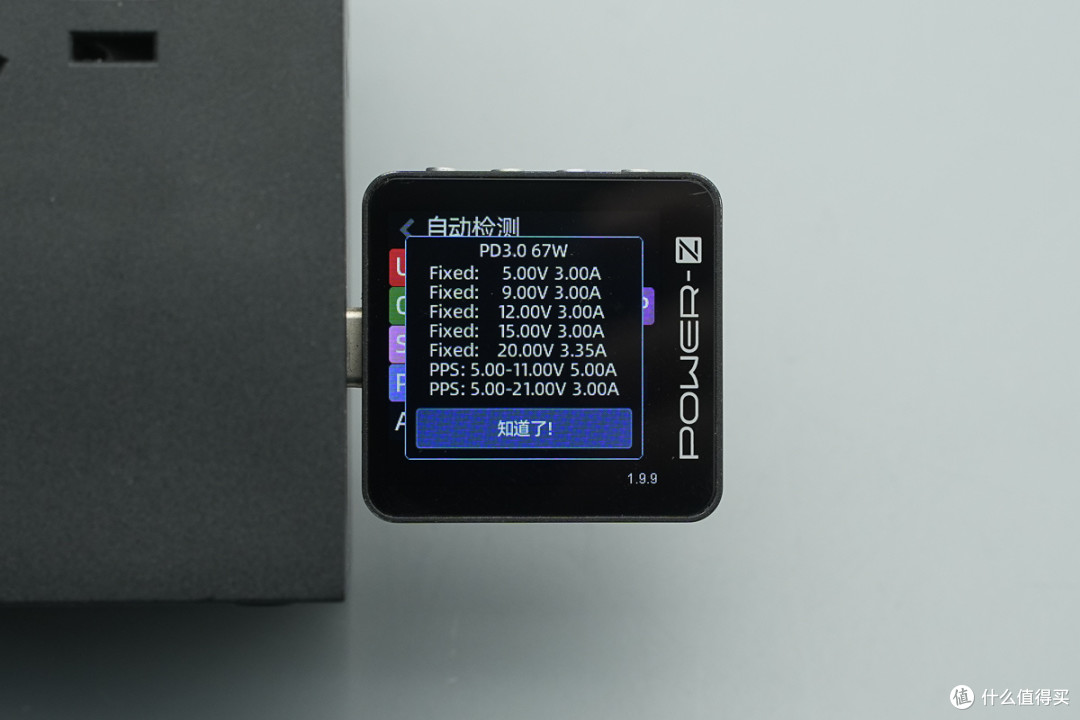

PDO报文显示USB-C2口具备5V3A、9V3A、12V3A、15V3A、20V3.35A五组固定电压档位，以及5-11V5A、5-21V3A两组PPS电压档位。

测得UFCS融合快充具备5-12V2A一组电压档位。

测得USB-C3口兼容协议和USB-C2口的相同。

此外PDO报文也一样。

测得UFCS融合快充具备电压档位也相同。

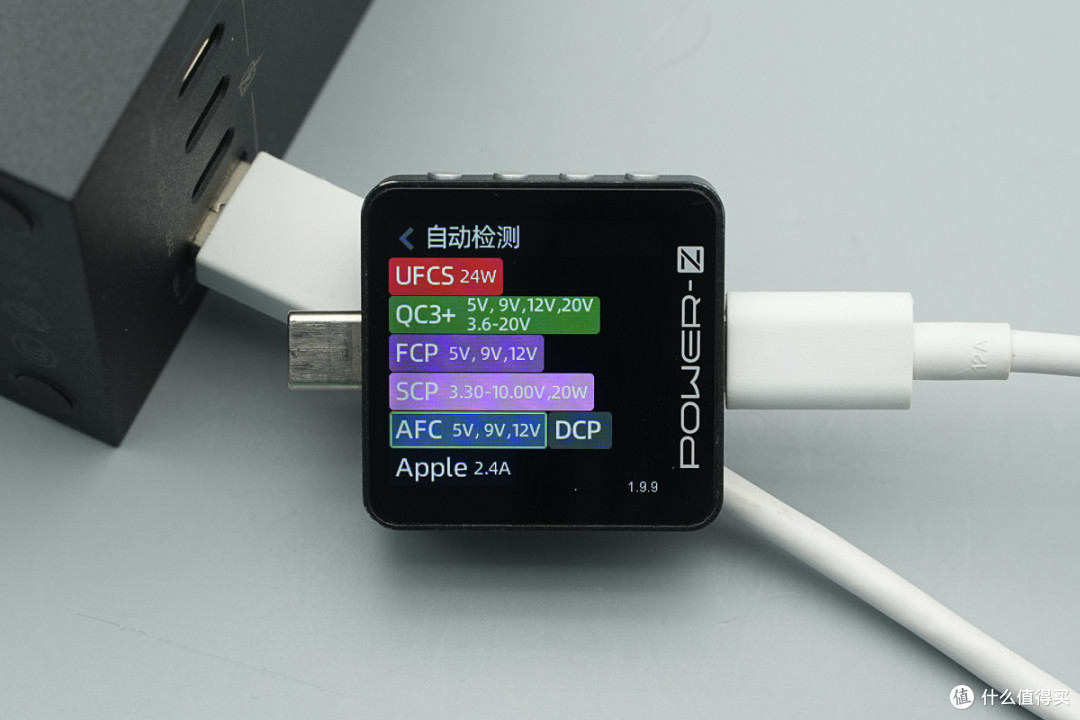

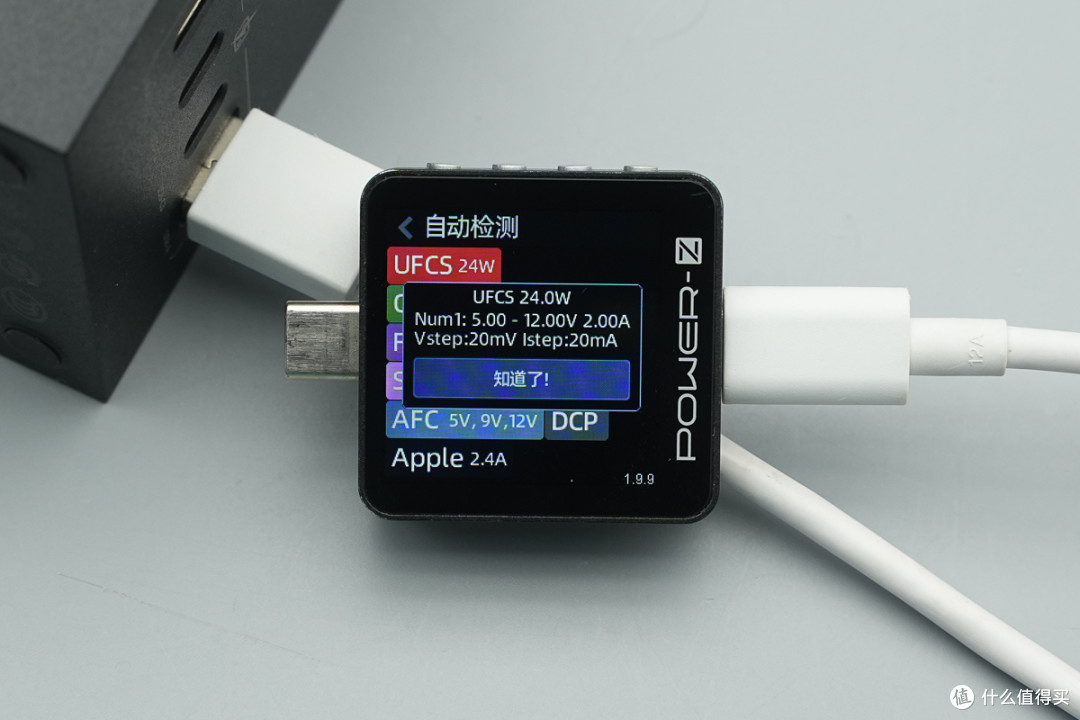

最后测得USB-A口支持UFCS、QC3+、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。

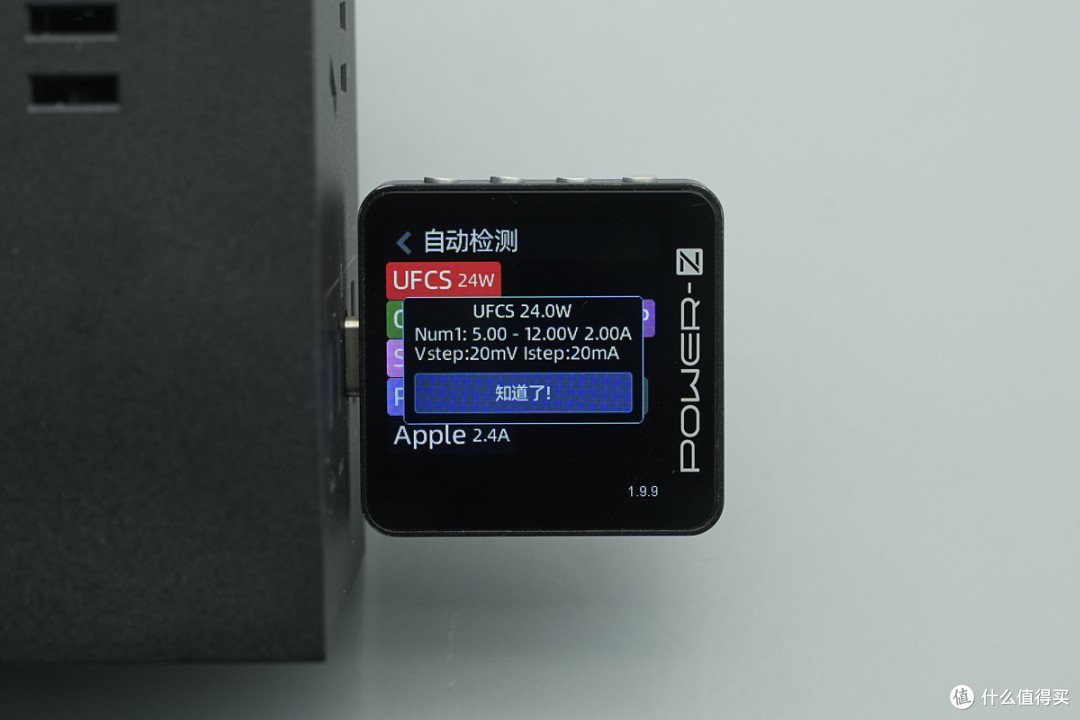

测得UFCS融合快充同样具备5-12V2A一组电压档位。

飞利浦67W氮化镓数显快充插座拆解

将插座机身背面外壳拆开，边缘采用卡扣固定封装。

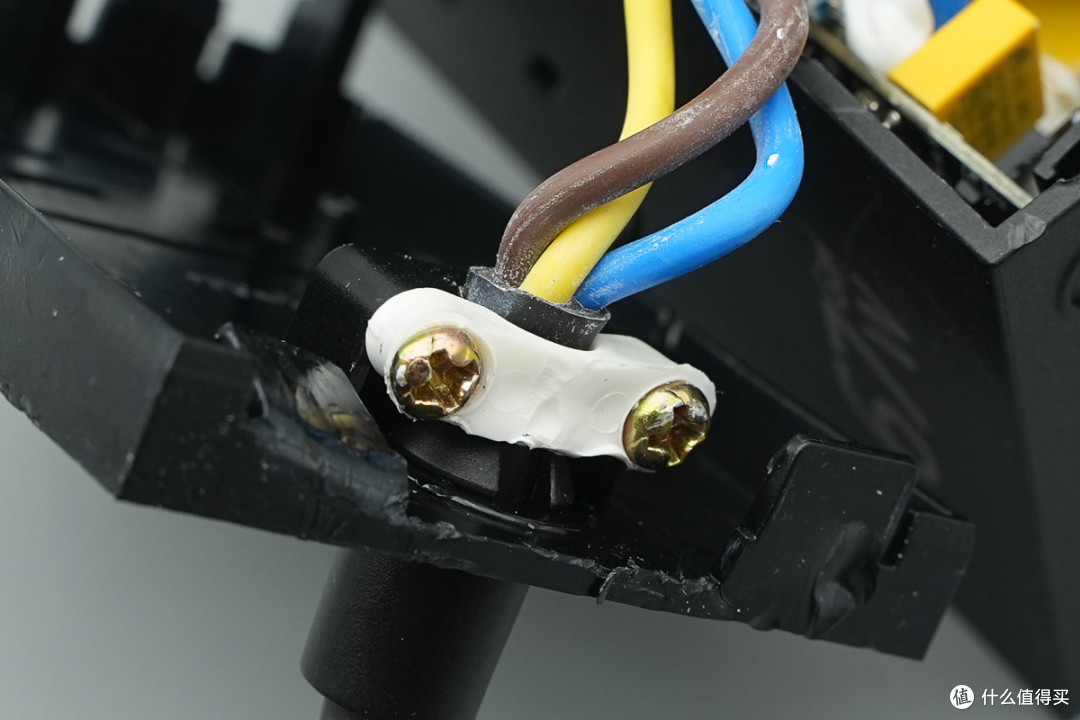

电源线使用螺丝以及塑料板轧紧固定。

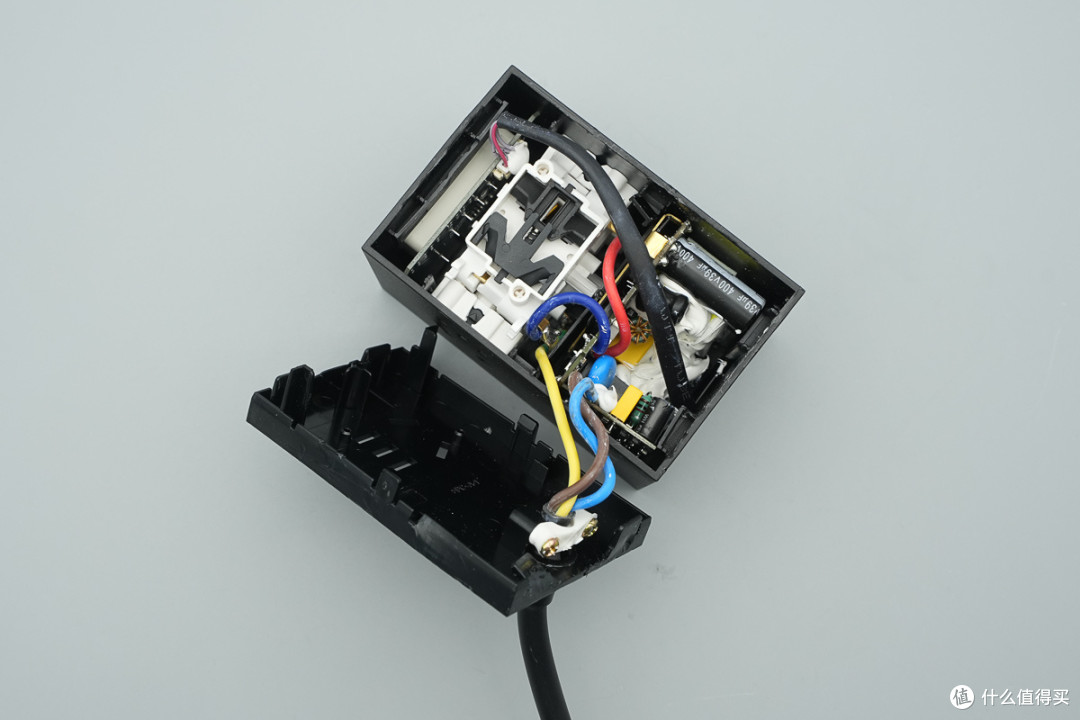

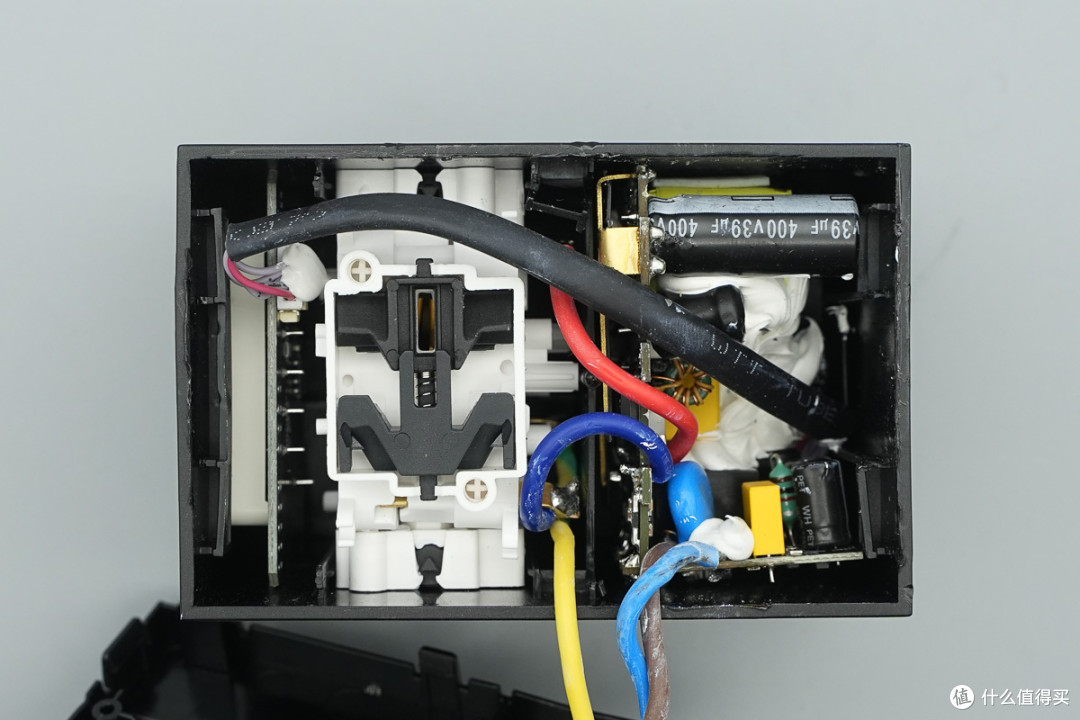

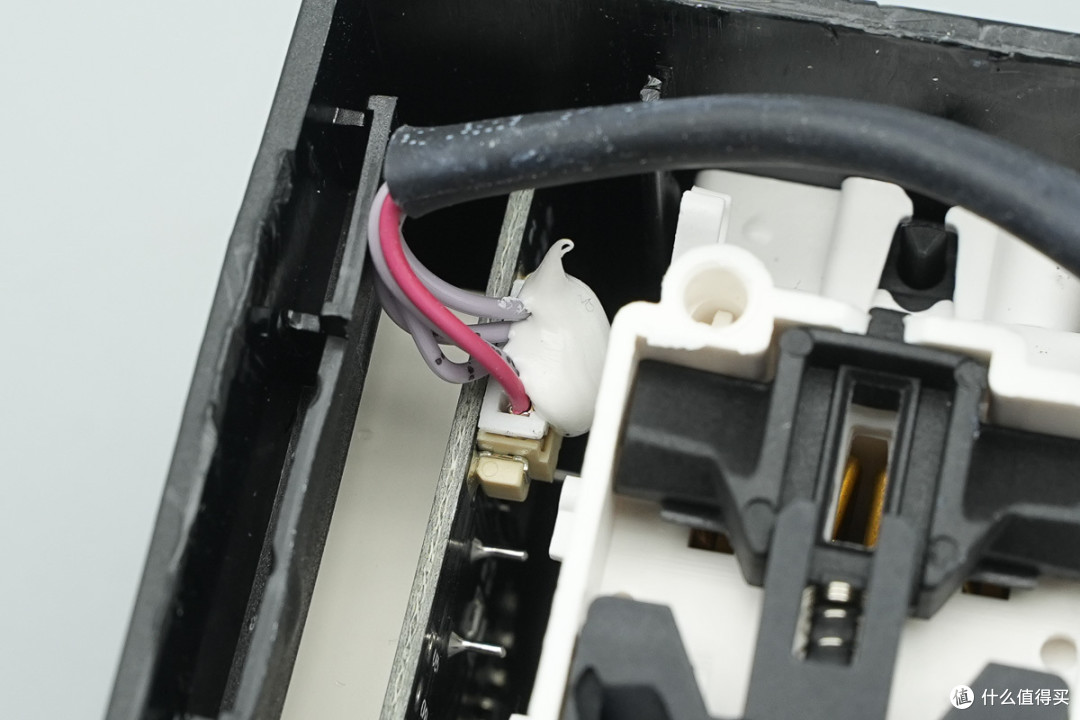

机身槽内由下到上依次布局PCBA模块、AC插孔模块以及数显屏小板，PCBA模块和数显屏小板通过一组导线插拔式连接，导线外套绝缘管。

插槽处打胶加固。

PCBA模块和AC插孔模块之间设有塑料隔板。

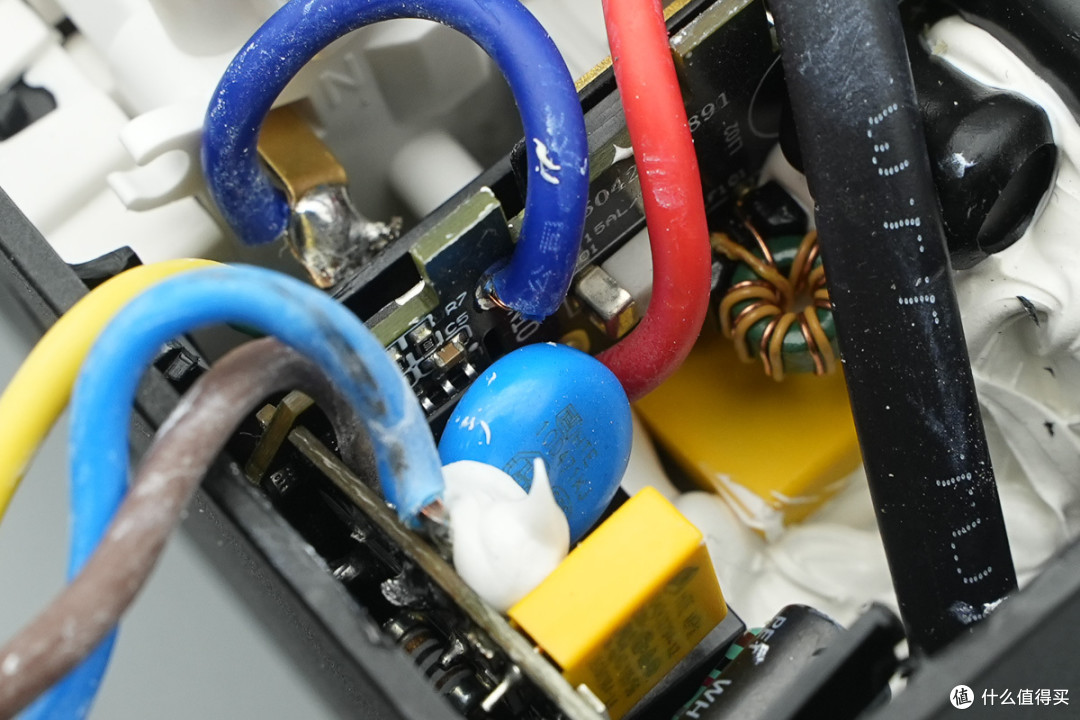

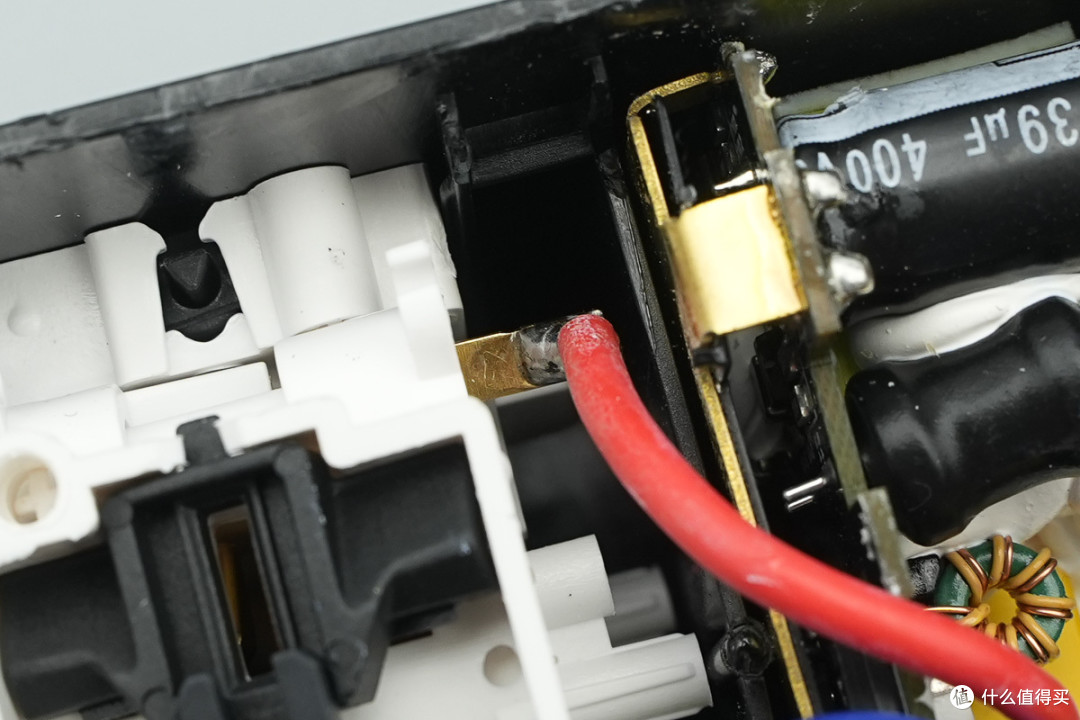

电源线内的火线、零线连接到PCBA模块上，AC插孔模块通过蓝、红导线连接PCBA模块取电。

插座内部模块取出一览。

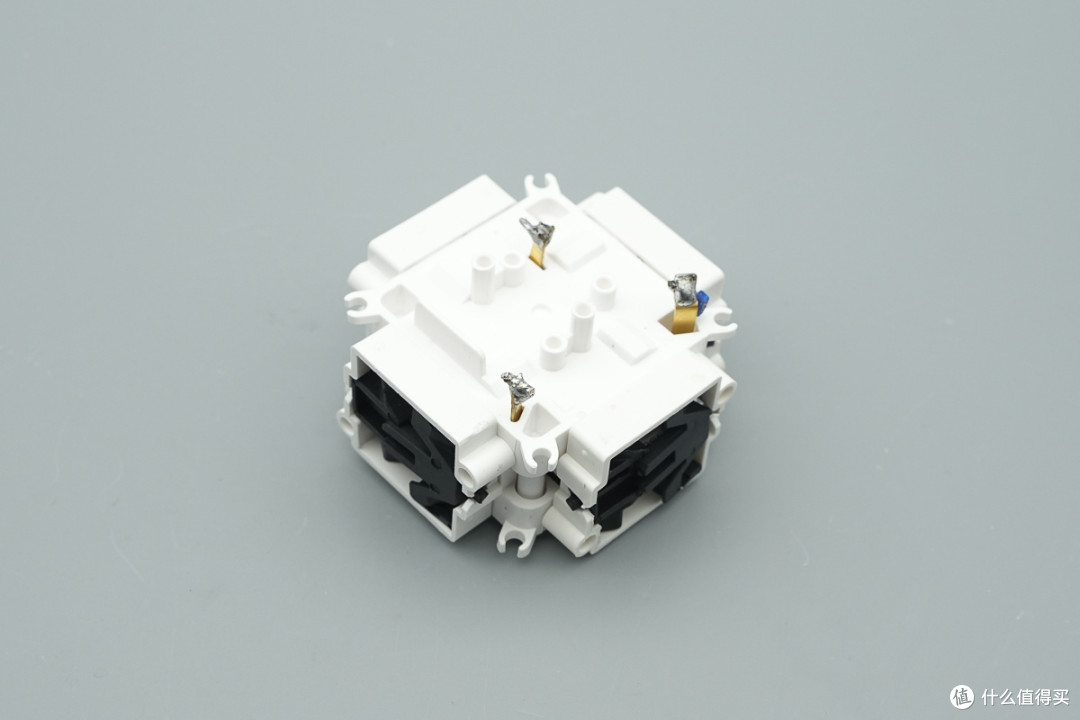

四组3+2组合插孔为一体式设计，插孔区域均设有黑色塑料安全门模块。

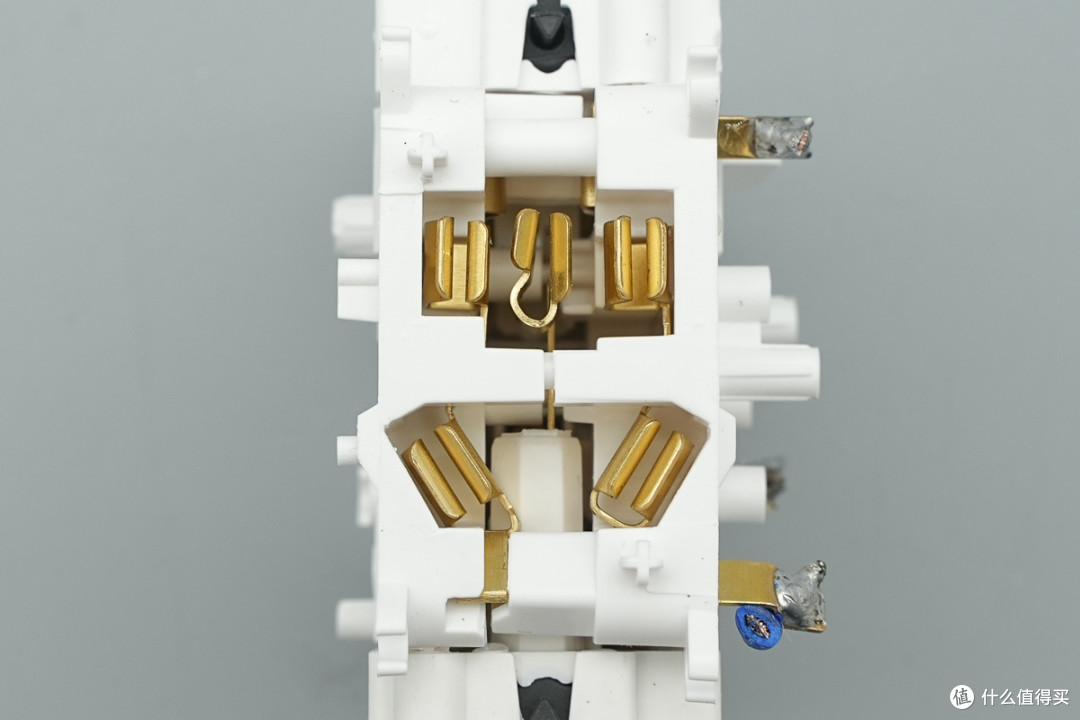

插孔内部铜带特写。

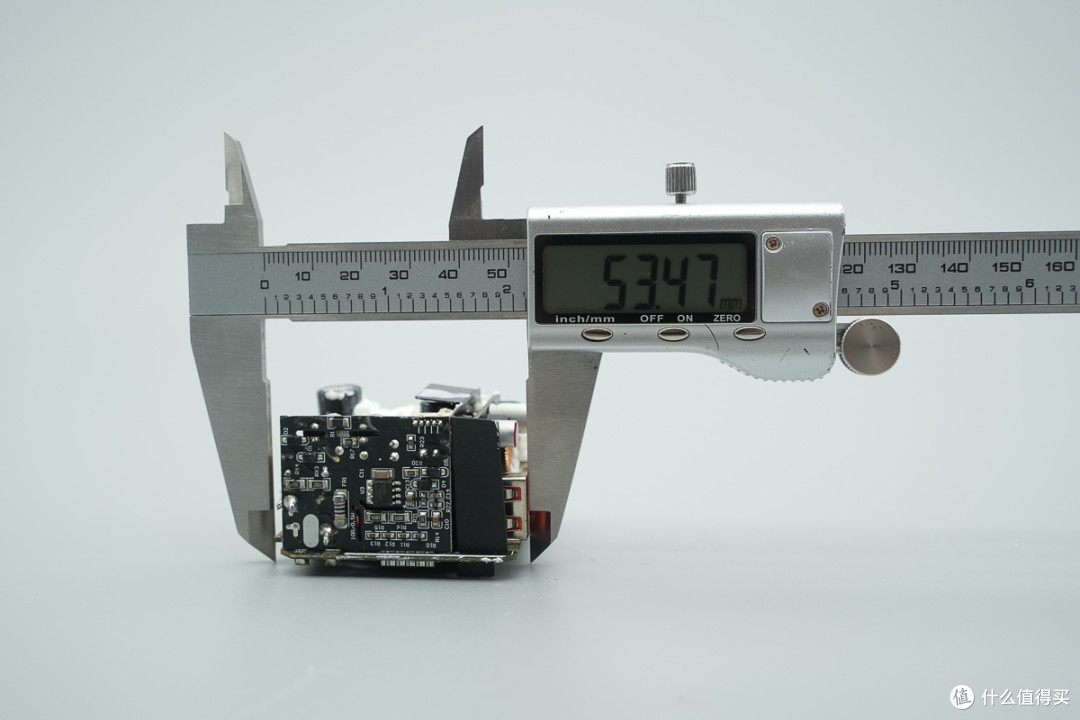

测得PCBA模块长度为53.47mm。

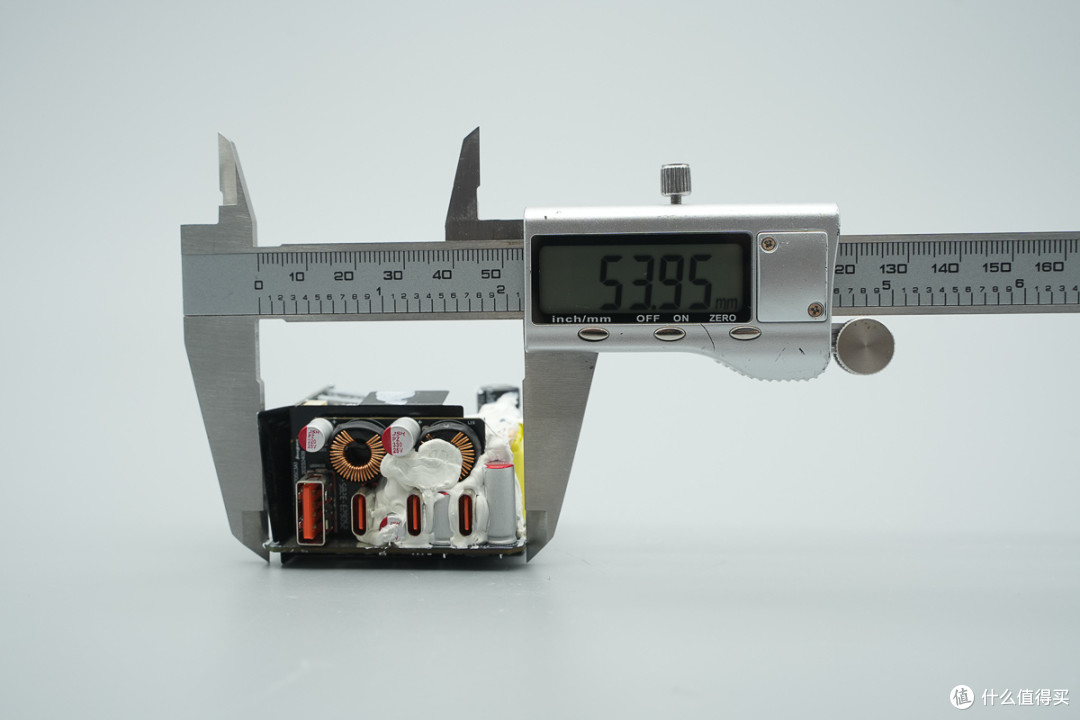

宽度为53.95mm。

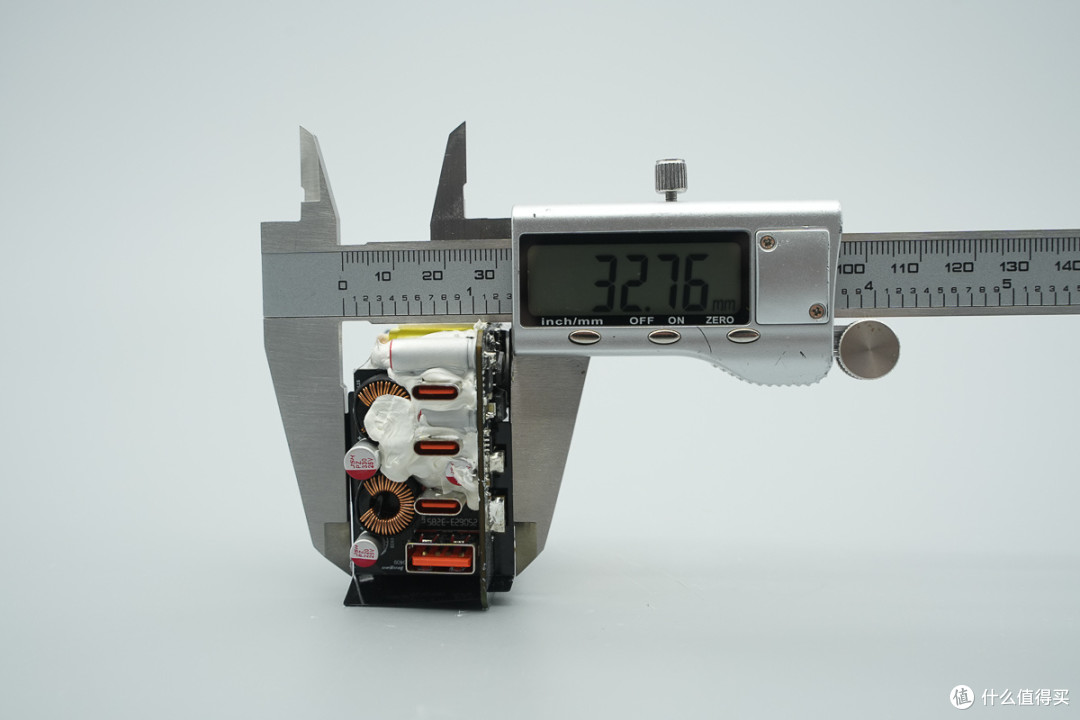

厚度为32.76mm。

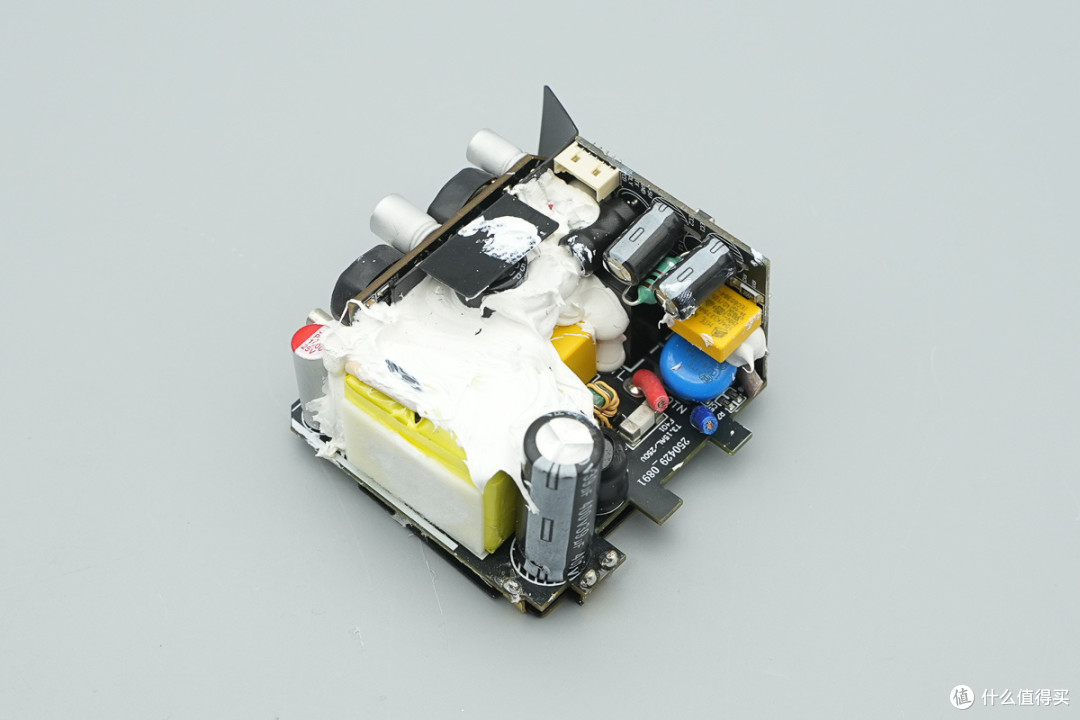

PCBA模块正面共模电感、高压滤波电解电容、变压器等器件打胶加固。

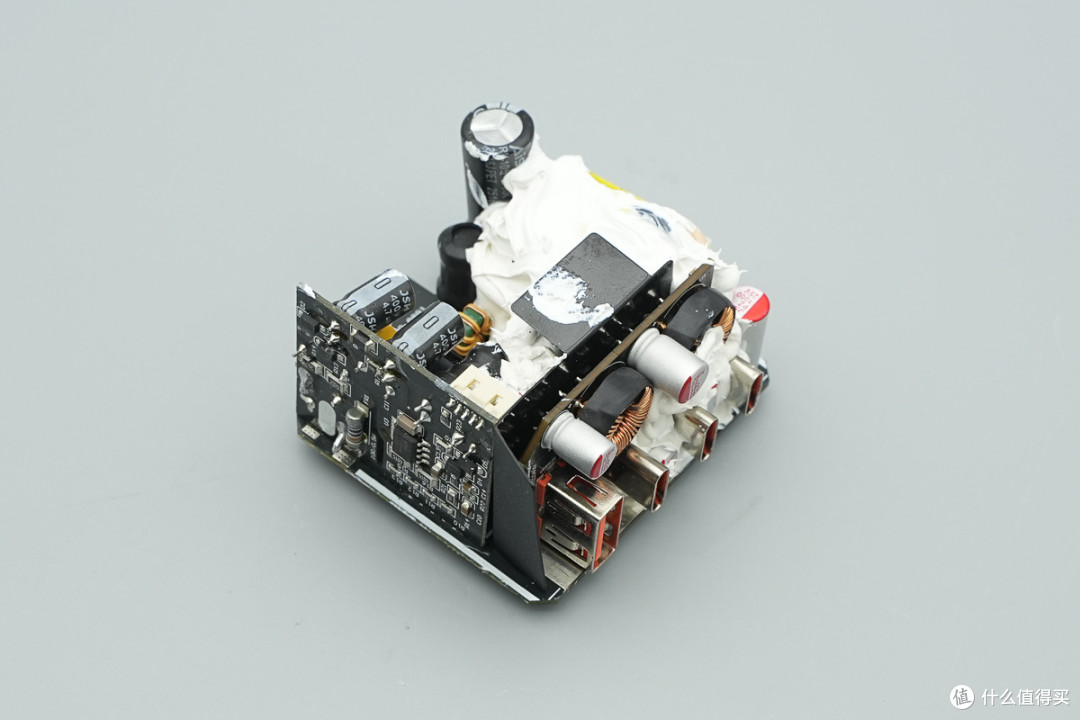

模块一侧以及输出端均设有小板，初次级间设有麦拉片进行隔离绝缘。

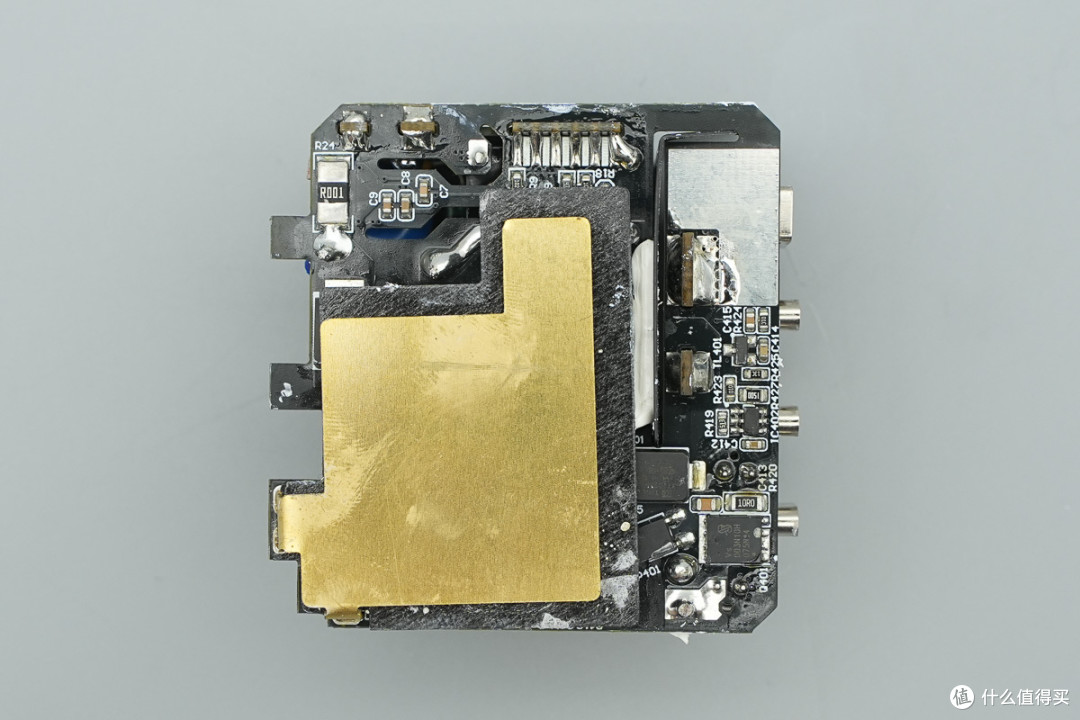

模块底部对应整流桥、电源主控芯片区域打胶以及覆盖黄铜散热片。

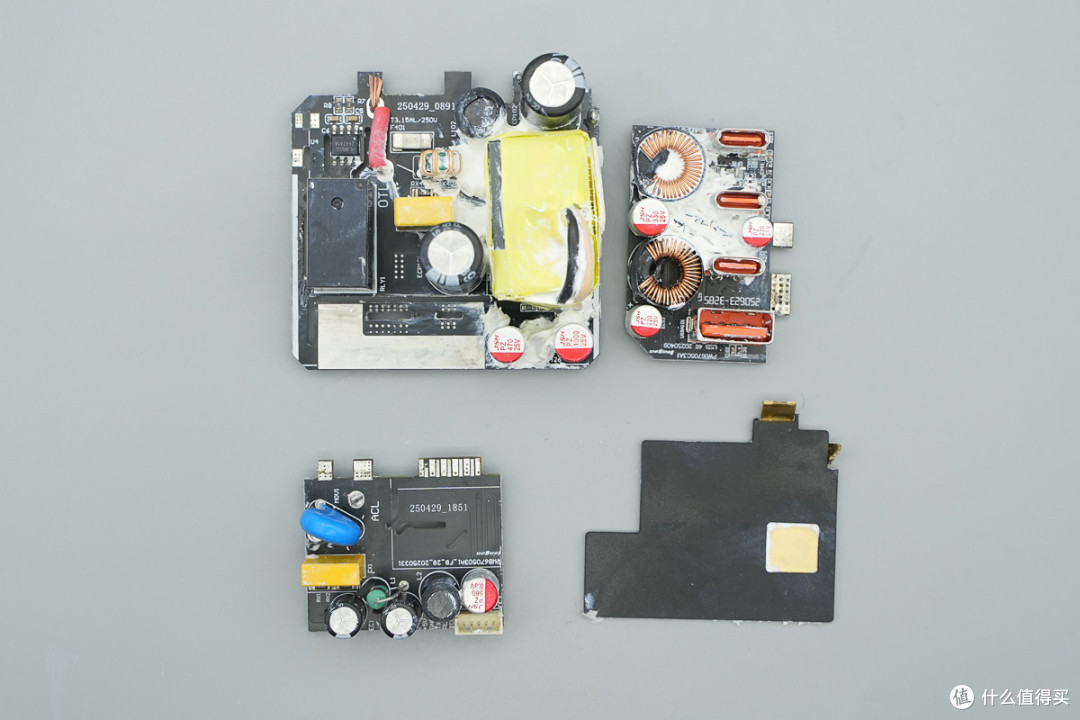

将模块拆分以及清理掉白胶，方便对各板子上的器件进行了解。

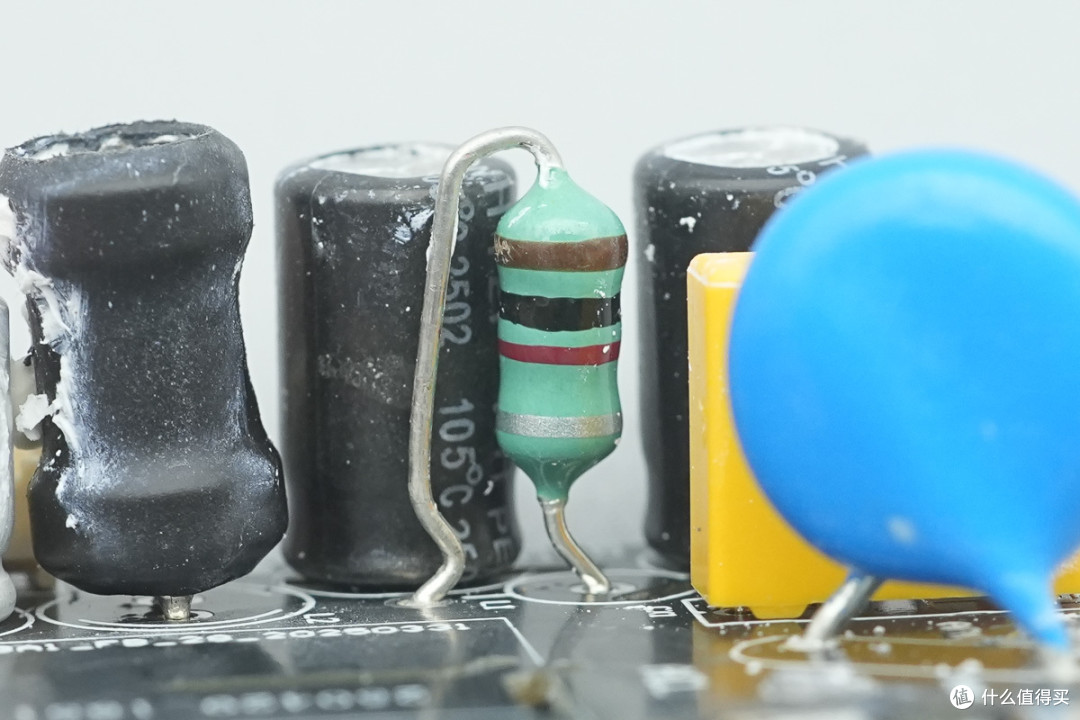

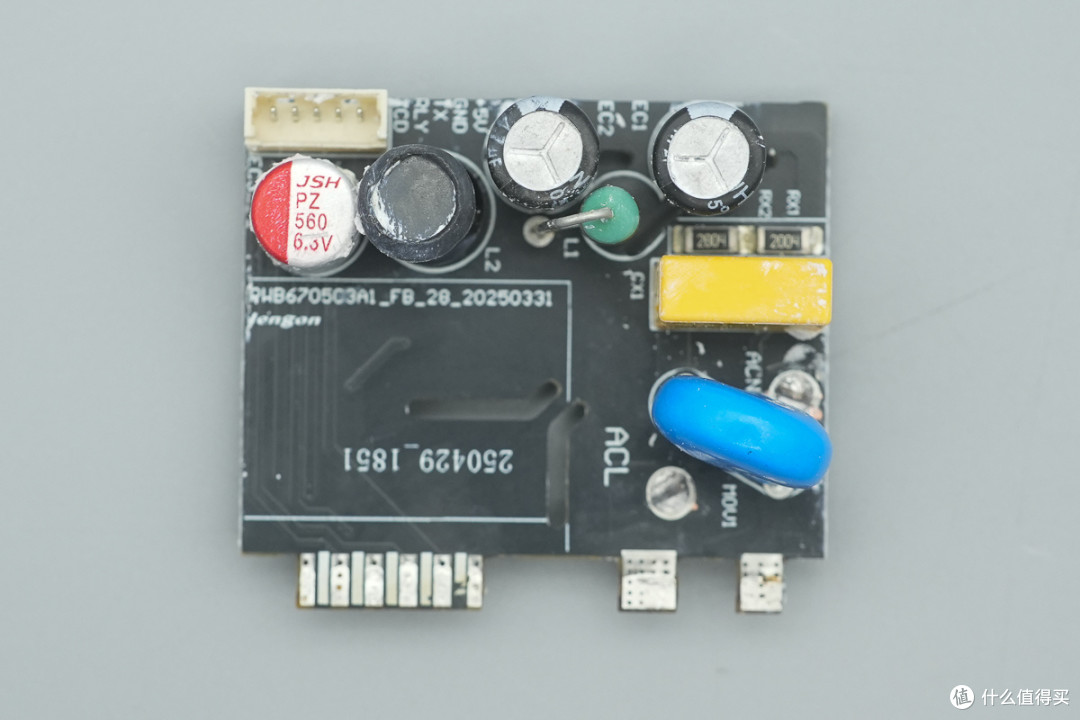

模块侧边小板正面设有压敏电阻、安规X2电容、滤波电容、色环电感以及降压电感。

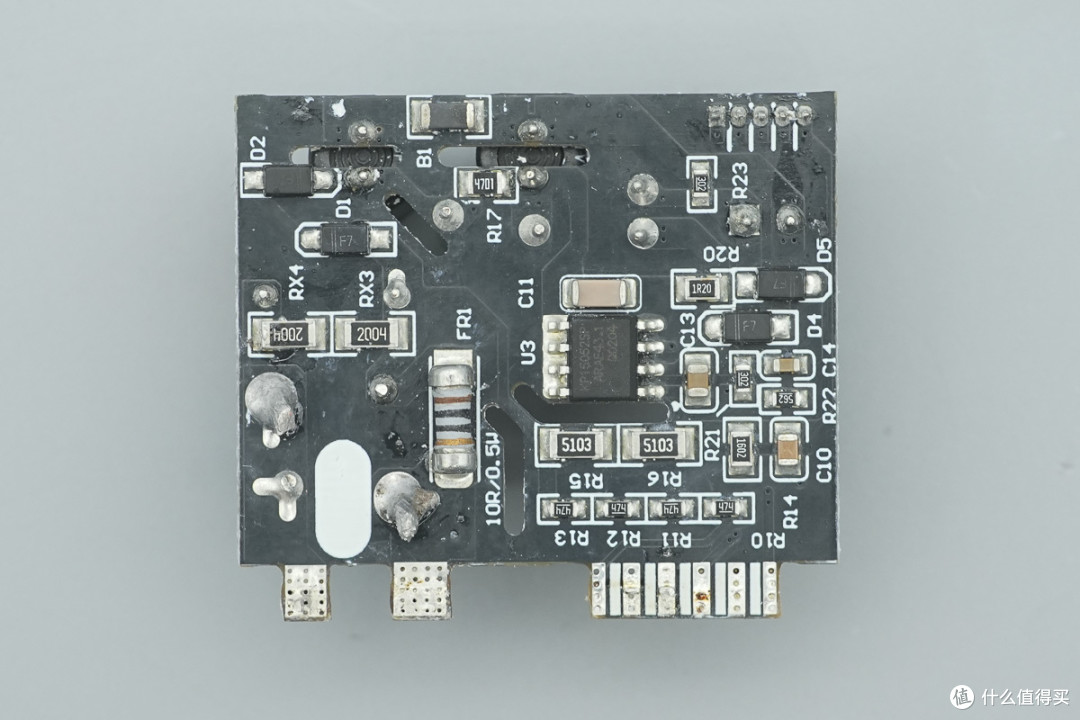

背面设有色环保险电阻和开关电源芯片。

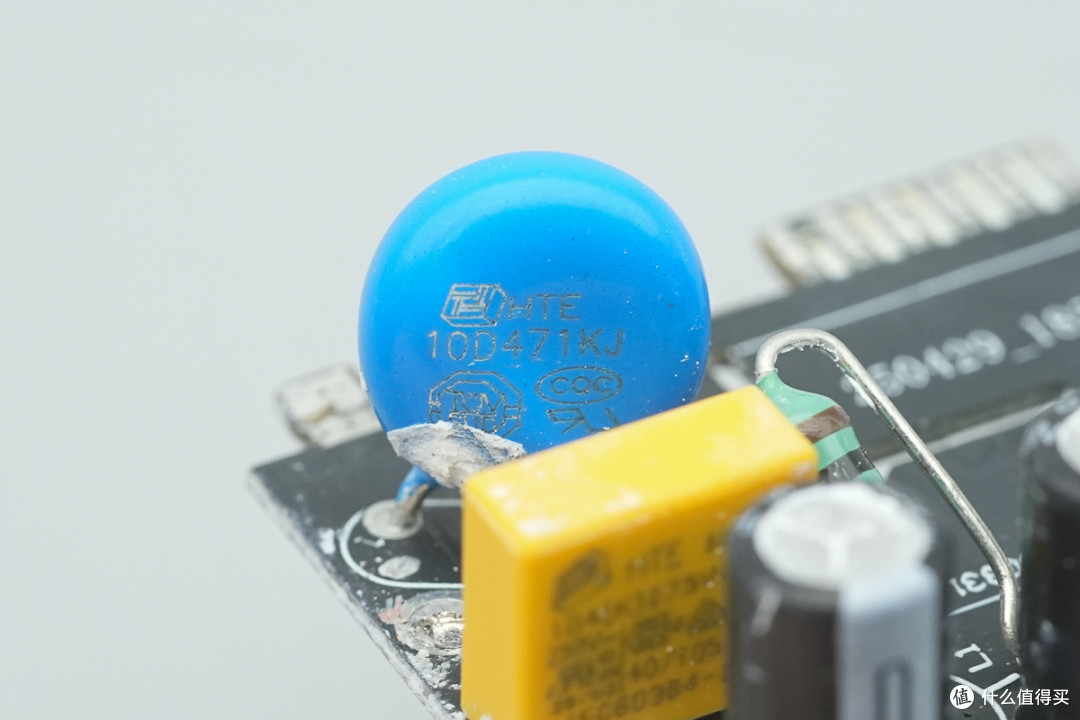

压敏电阻来自HTE浩田电子，型号10D471KJ，用于吸收过压浪涌。

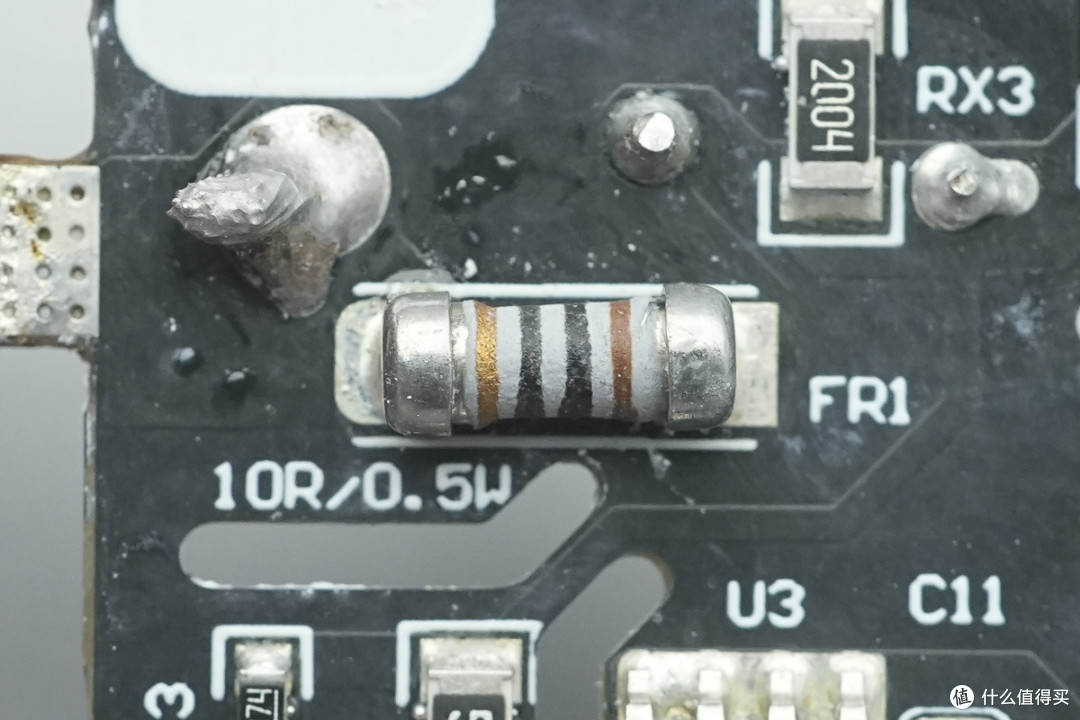

色环保险电阻特写。

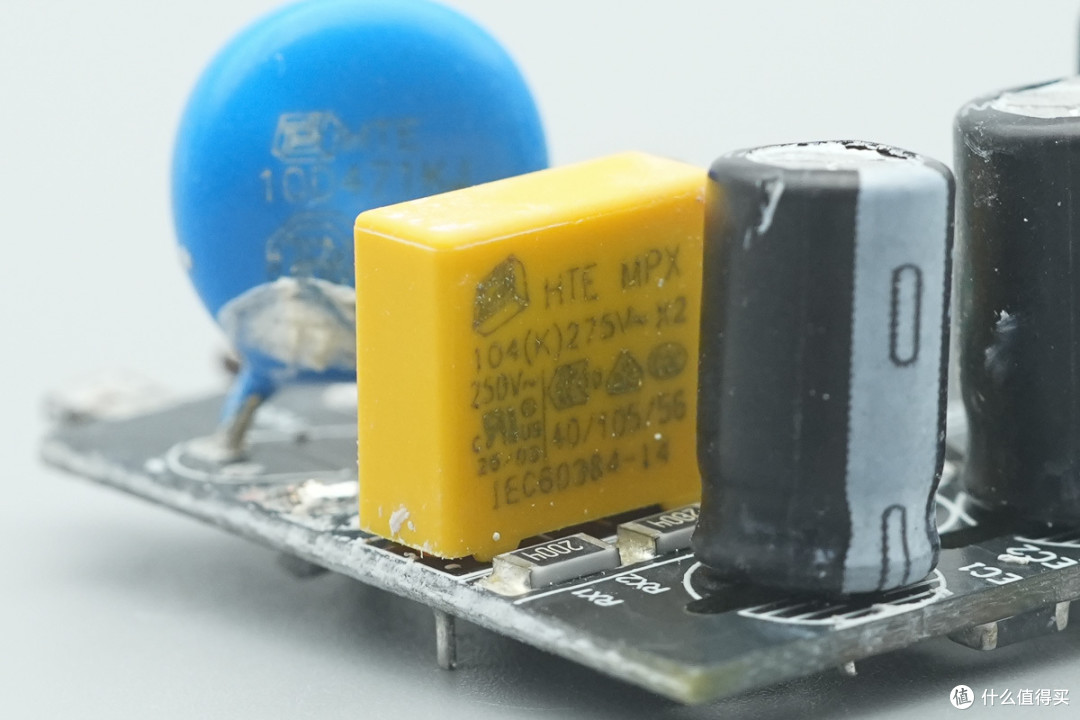

安规X2电容也是来自HTE浩田电子，容量0.1μF。

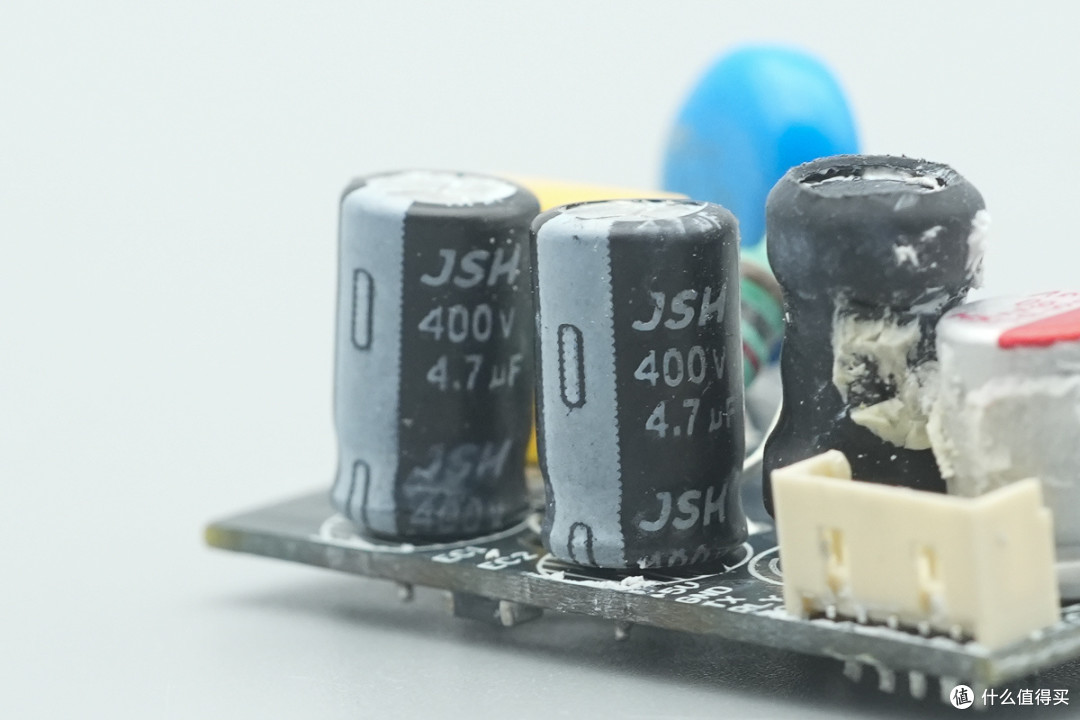

两颗滤波电容来自万京源，规格均为400V4.7μF。

色环电感特写。

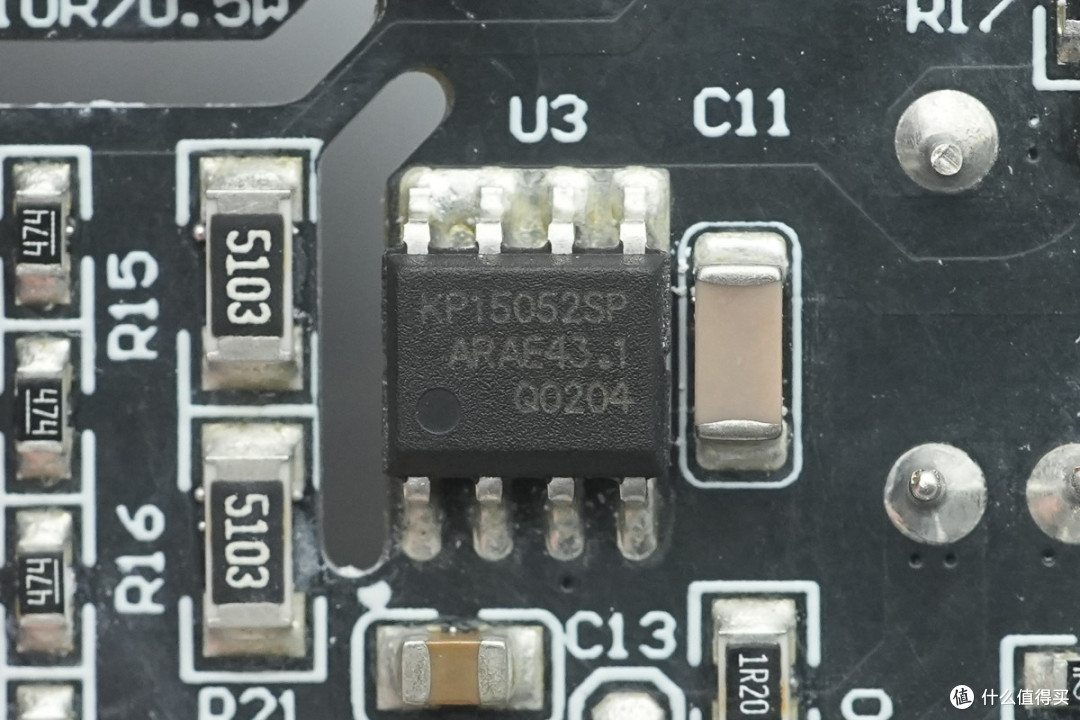

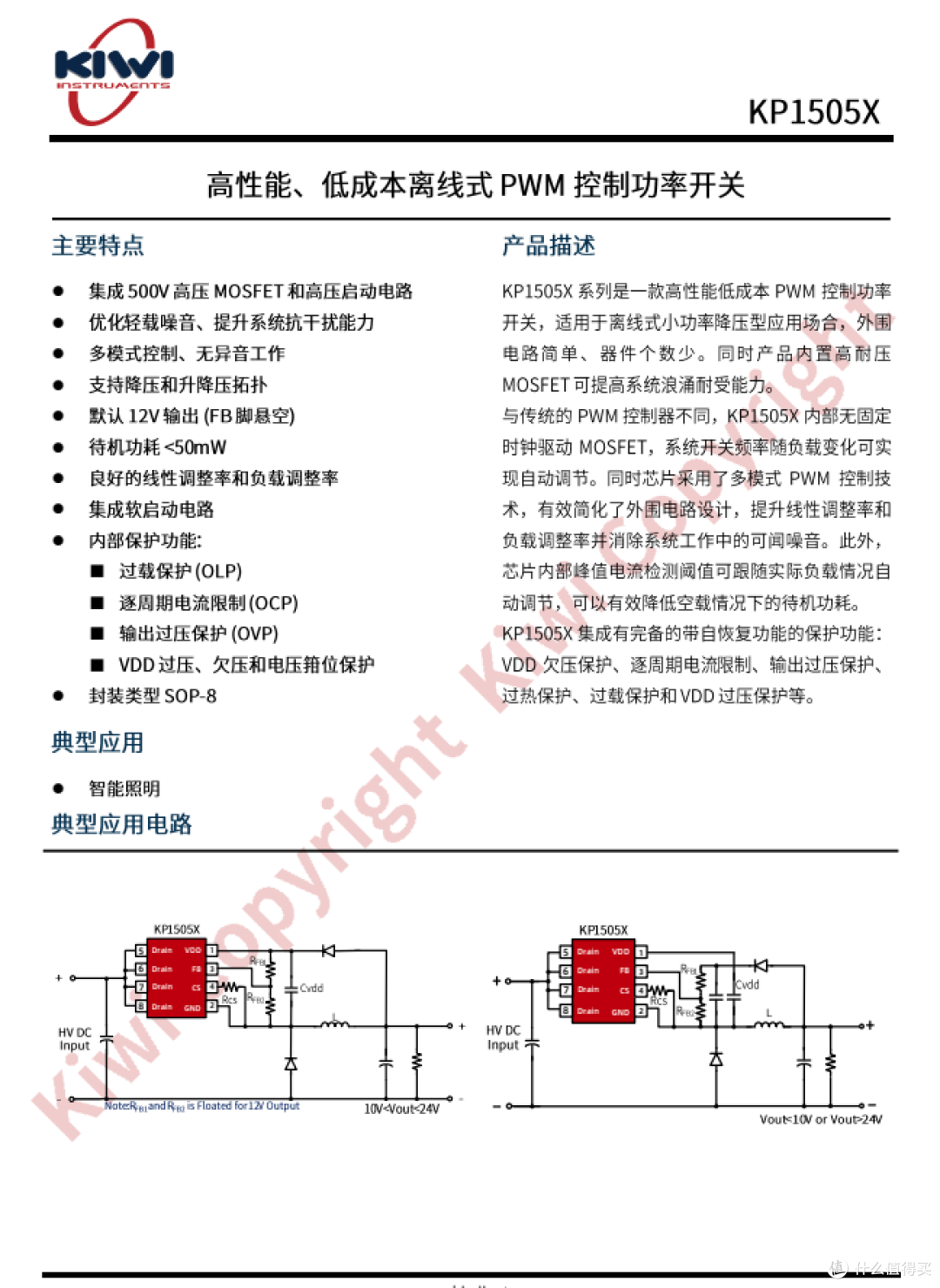

电源芯片来自必易微，型号KP15052，该系列是一款高性能低成本PWM控制功率开关，适用于离线式小功率降压型应用场合，外围电路简单、器件个数少。同时产品内置高耐压MOSFET可提高系统浪涌耐受能力。

与传统的PWM控制器不同，KP1505X内部无固定时钟驱动MOSFET，系统开关频率随负载变化可实现自动调节。同时芯片采用了多模式PWM控制技术，有效简化了外围电路设计，提升线性调整率和负载调整率并消除系统工作中的可闻噪音。

KP1505X内部峰值电流检测阈值可跟随实际负载情况自动调节，可以有效降低空载情况下的待机功耗。KP1505X集成有完备的带自恢复功能的保护功能：VDD欠压保护、逐周期电流限制、输出过压保护、过热保护、过载保护和VDD过压保护等。

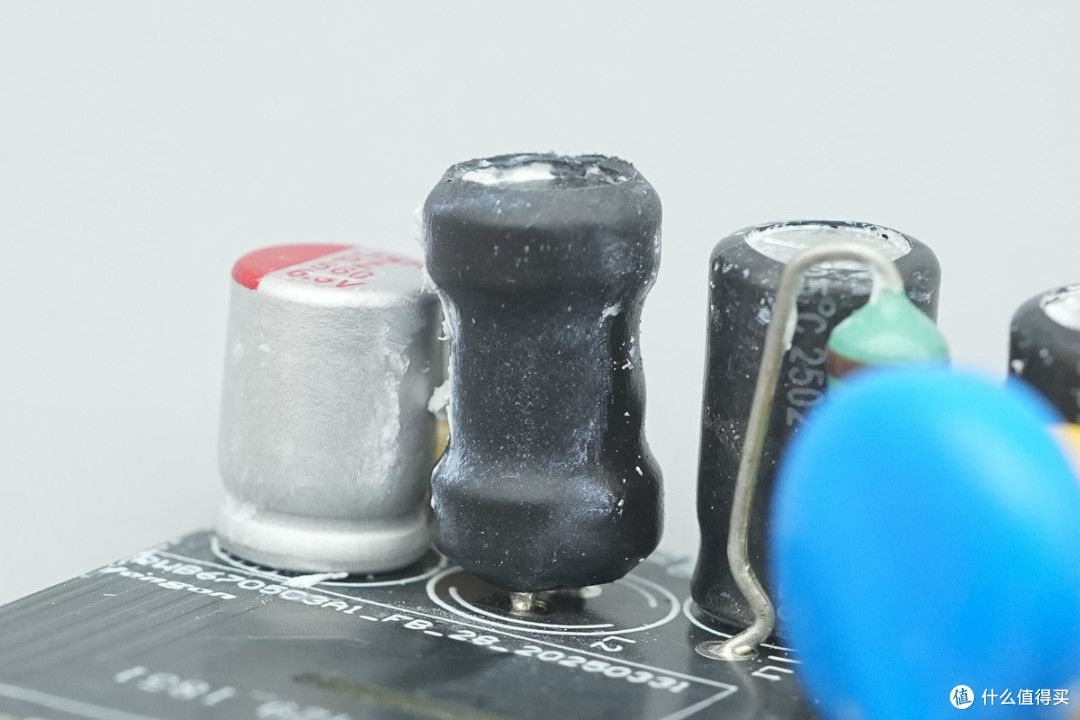

降压电感外套热缩管绝缘保护。

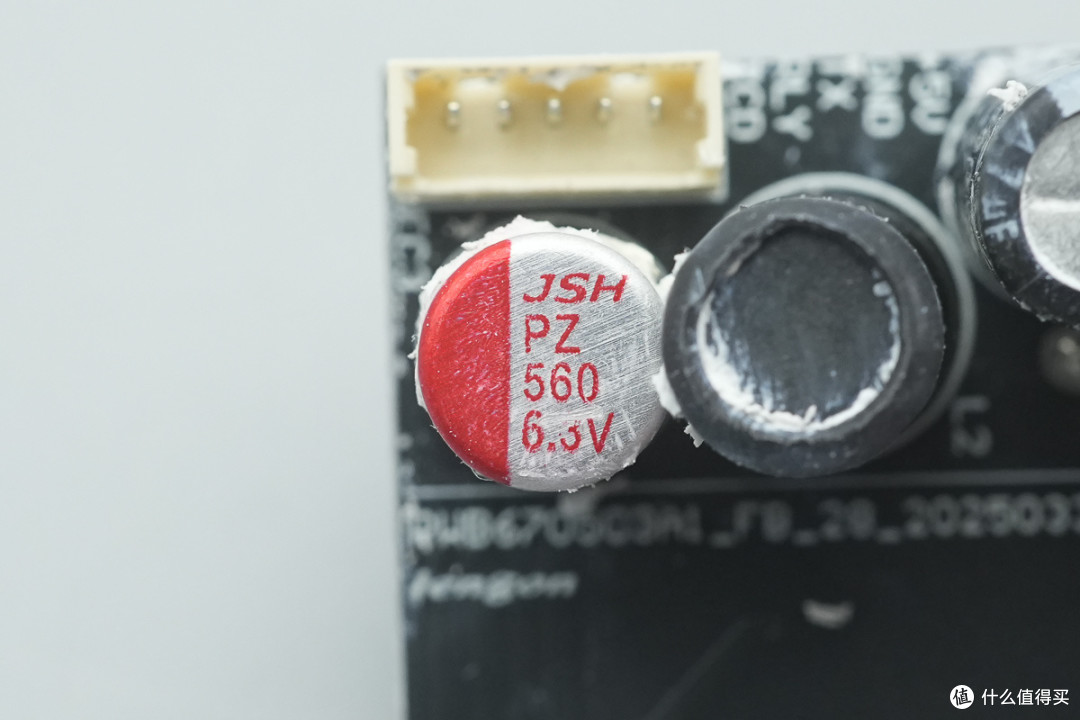

固态滤波电容来自万京源，规格为6.3V560μF。

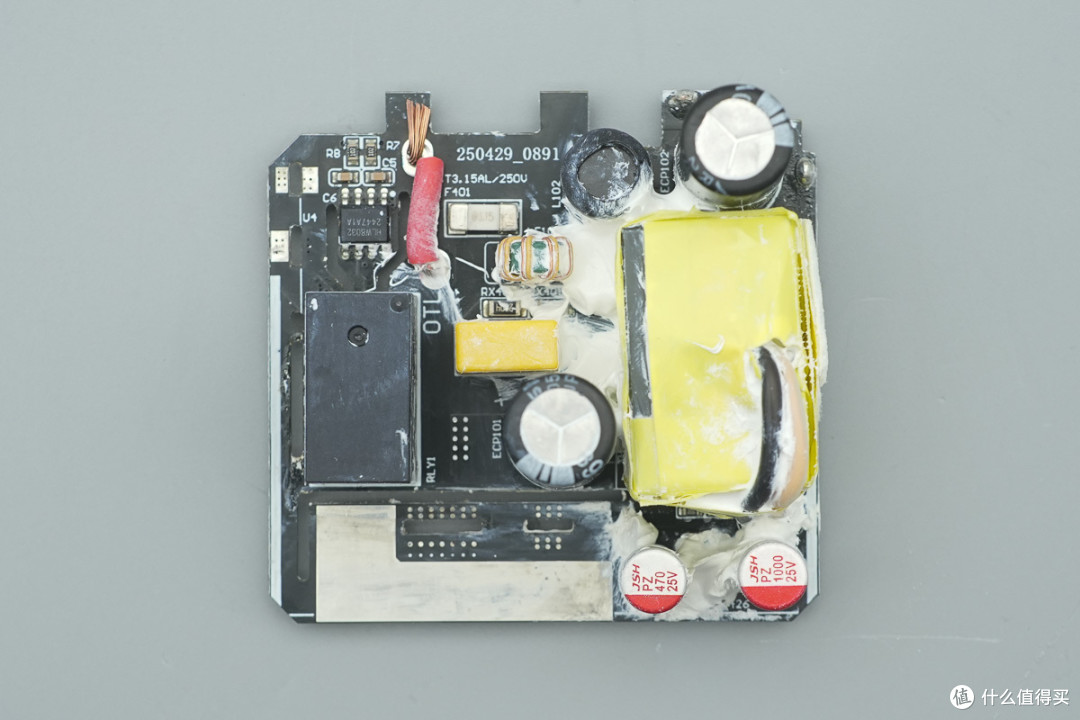

PCB主板正面一览，左侧设有电能计量芯片以及继电器，中心以及右侧区域则设有USB快充电源的保险丝、共模电感、安规X2电容、高压滤波电解电容、工字电感、变压器以及输出滤波固态电容。

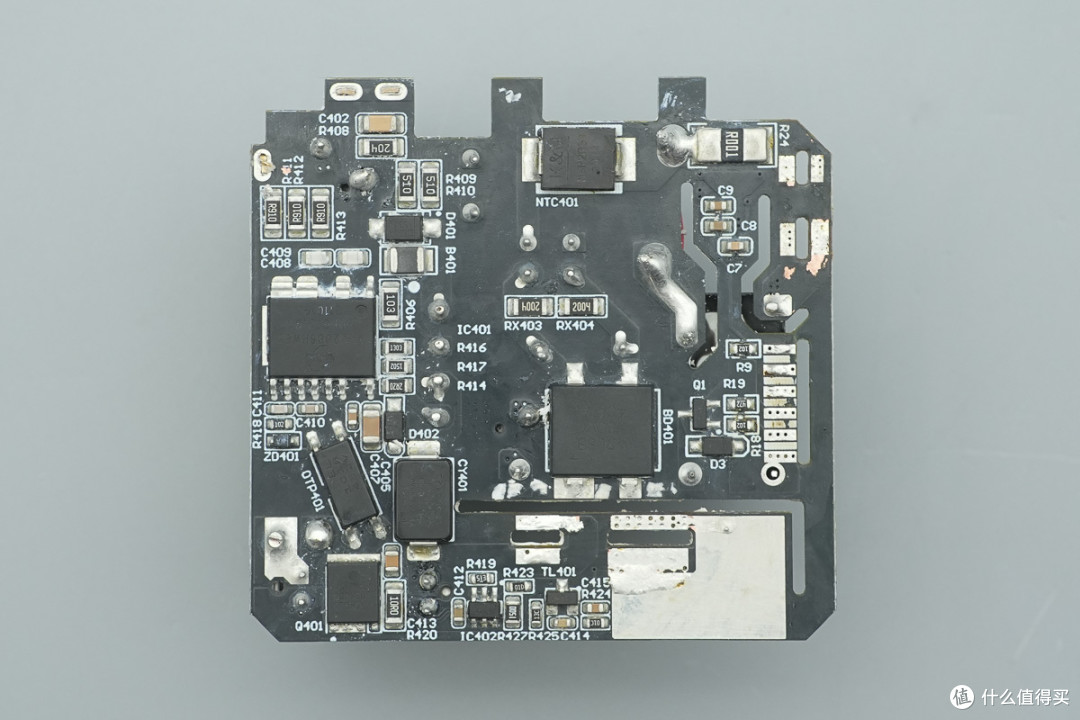

背面设有NTC热敏电阻、整流桥、电源主控芯片、光耦、贴片Y电容、同步整流控制器以及同步整流管。

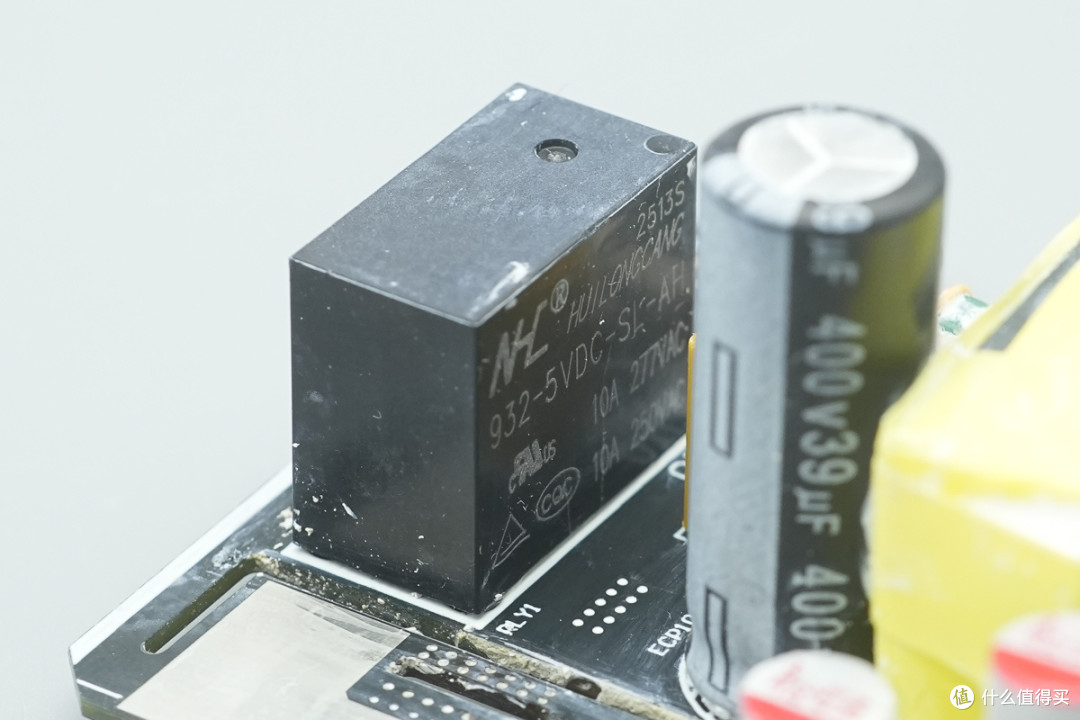

控制供电的继电器来自NHC汇龙仓，型号932-5VDC-SL-AH，为932小型功率继电器，线圈电压为5V，触点额定电流16A。

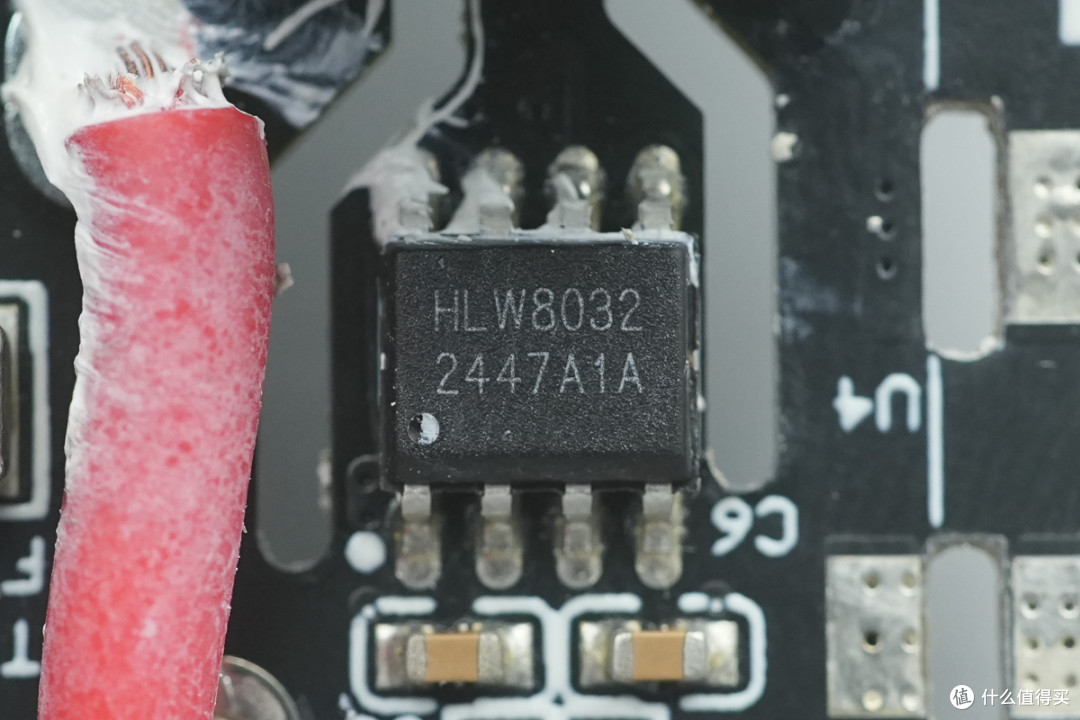

用于交流电压和输出电流计量的检测芯片，来自Hiliwi合力为，型号HLW8032，这是一款采用CMOS工艺制造的高精度电能计量IC，具有高精度、低功耗、高可靠性、环境适应性强等特点，主要应用于单相应用场景。

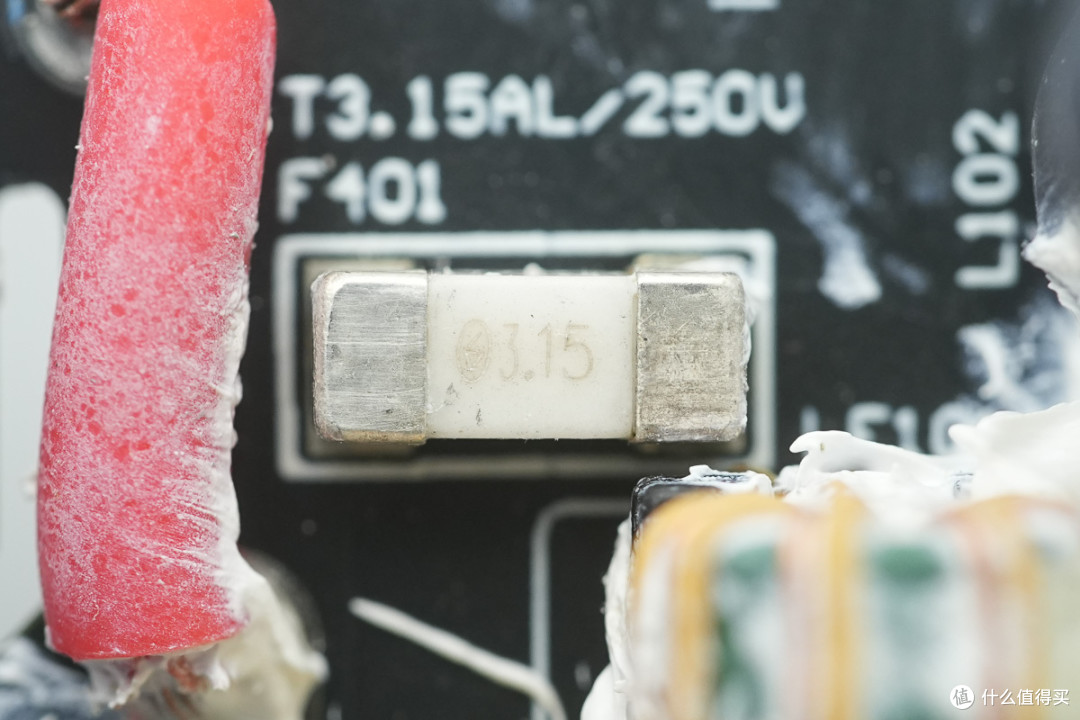

贴片保险丝来自贝特电子，额定电流3.15A。

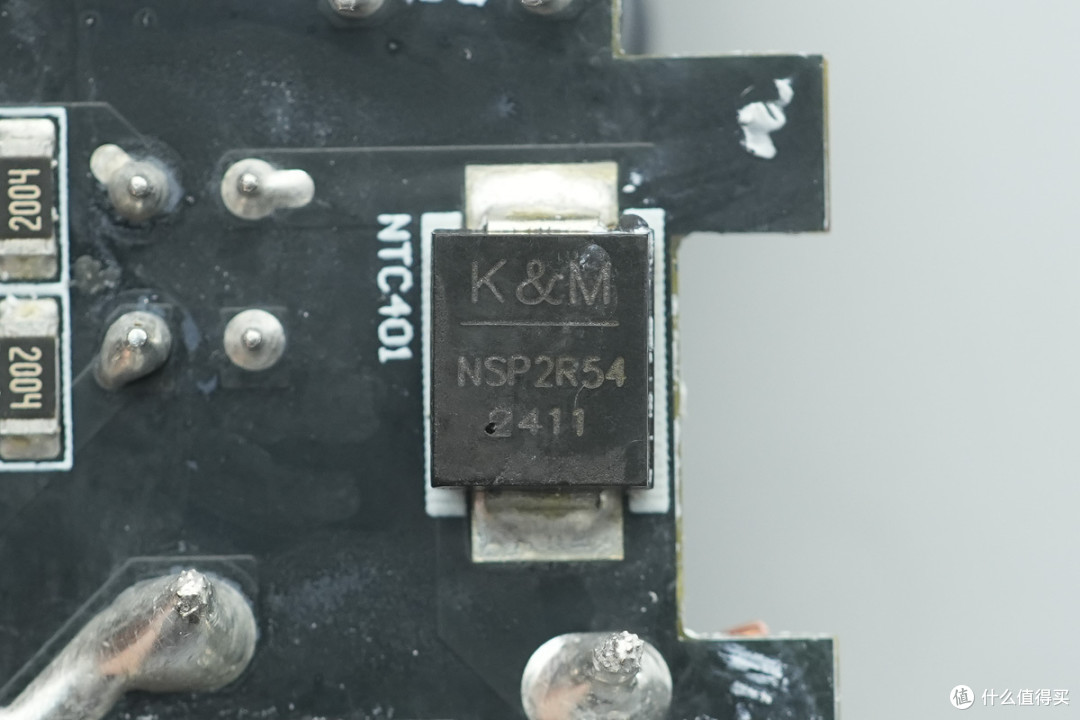

NTC热敏电阻贴片焊接，丝印NSP2R54。

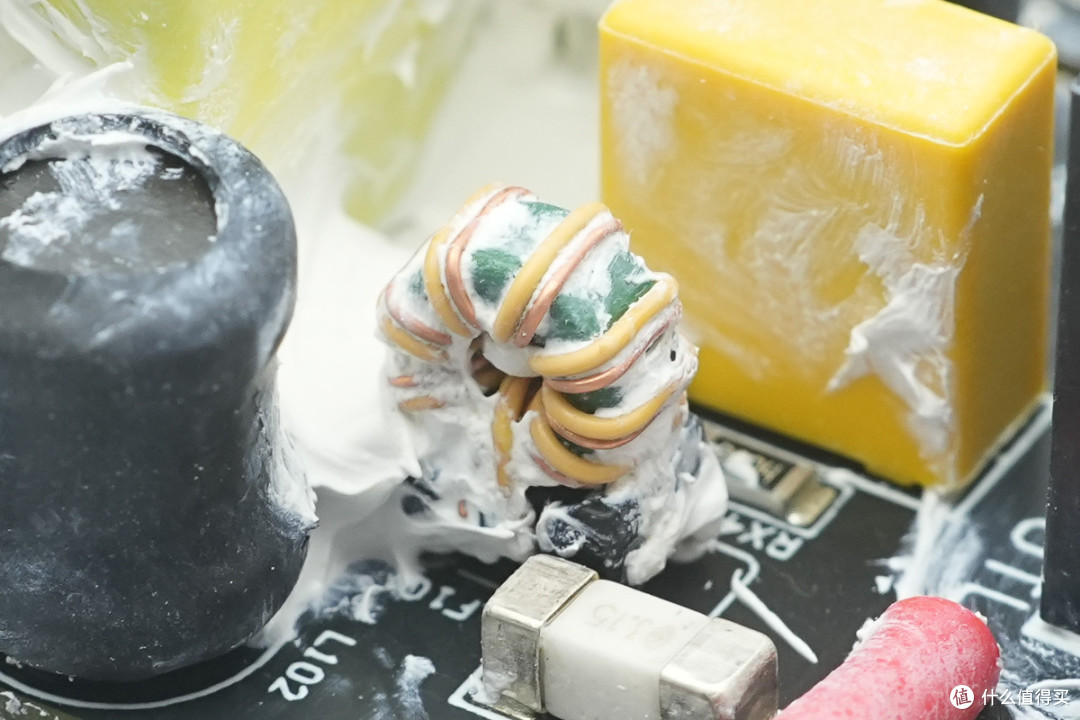

共模电感用于滤除EMI干扰。

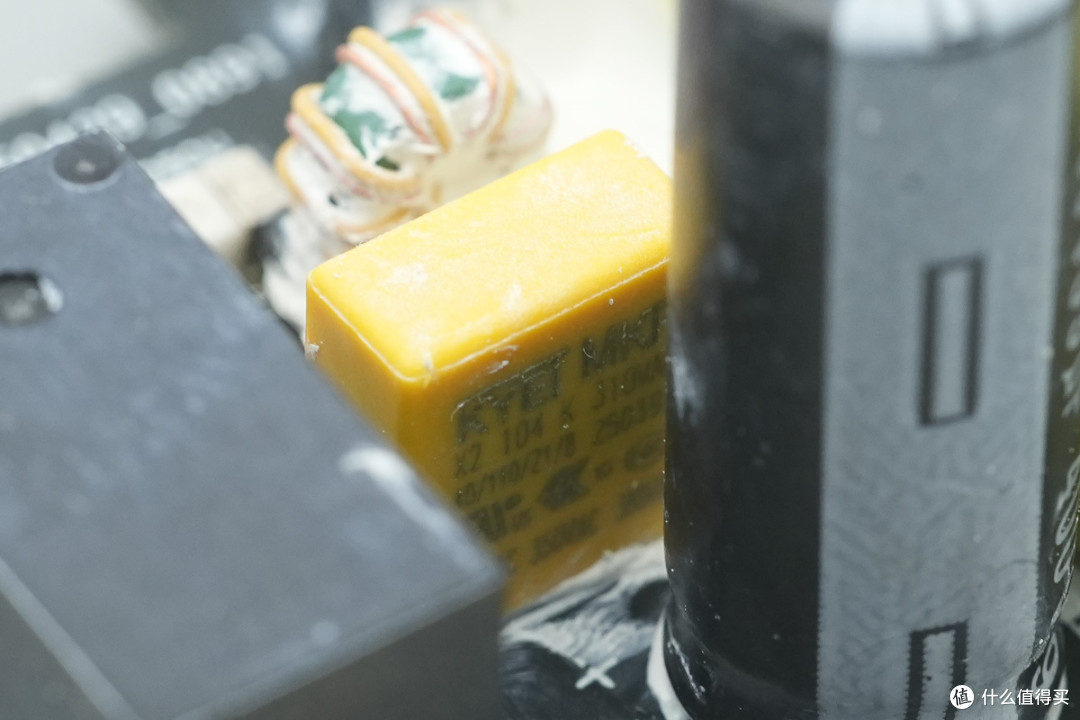

安规X2电容来自科雅电子，容量0.1μF。

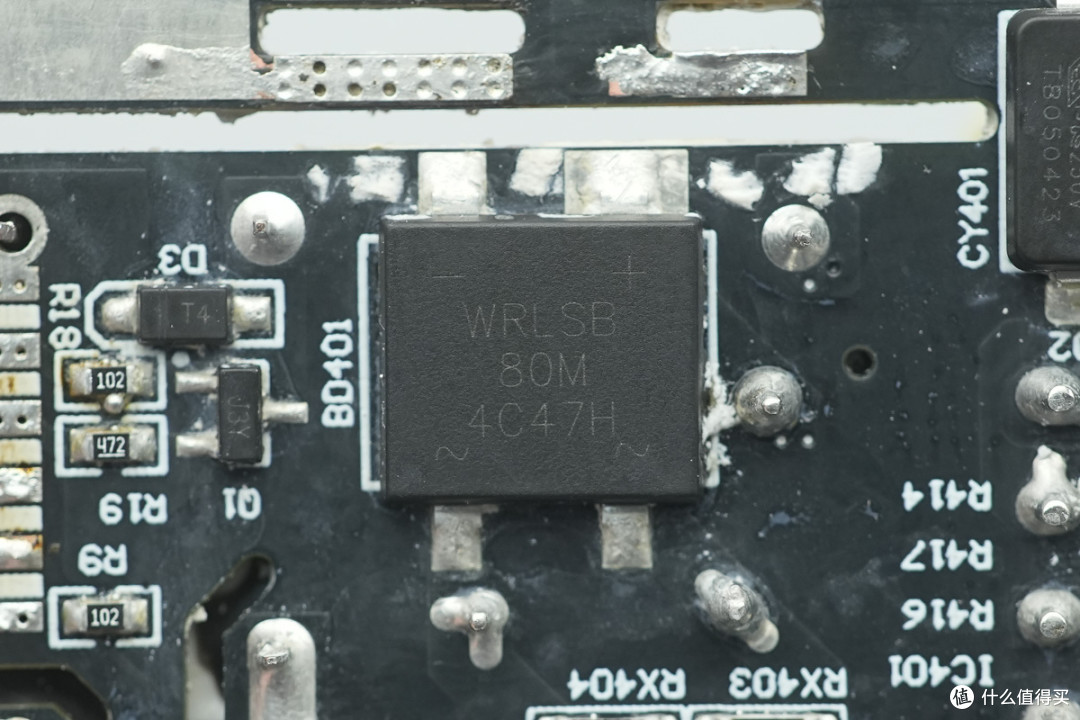

整流桥来自深圳市沃尔德实业有限公司，型号WRLSB80M，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。

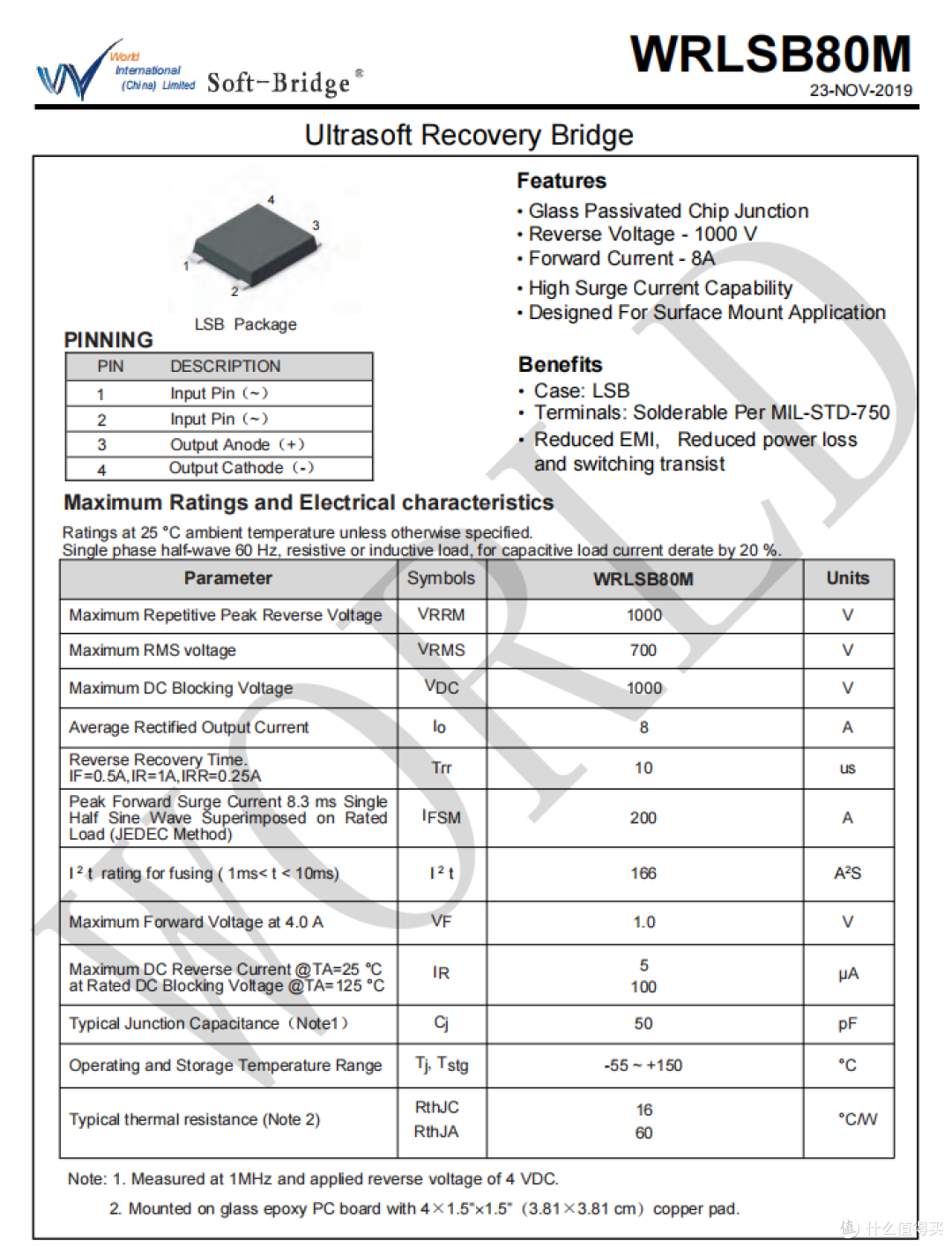

沃尔德 WRLSB80M 资料信息。

充电头网拆解了解到，沃尔德WRLSB80M此前还被正浩 RAPID Pro 67W 三合一移动电源、摩米士65W拉拉线氮化镓充电器、联想拯救者245W氮化镓电源适配器、大疆Mavic 4 Pro原装240W氮化镓桌面充电器、绿联160W 3C1A四口氮化镓快充充电器等产品采用，芯片质量获客户一致认可。

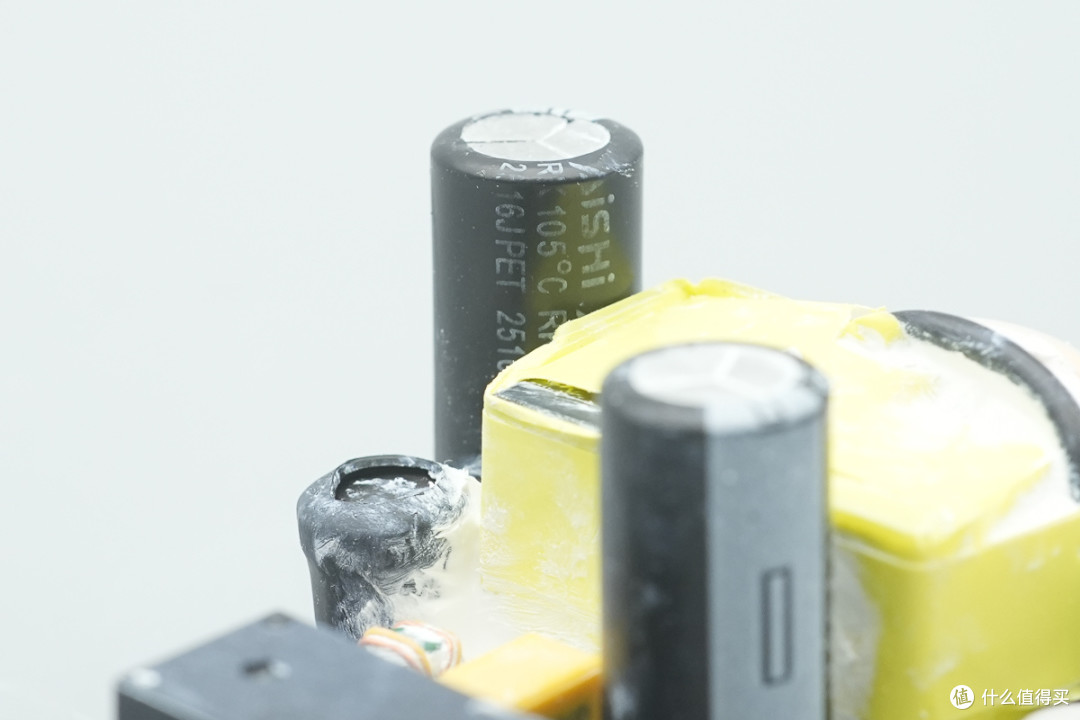

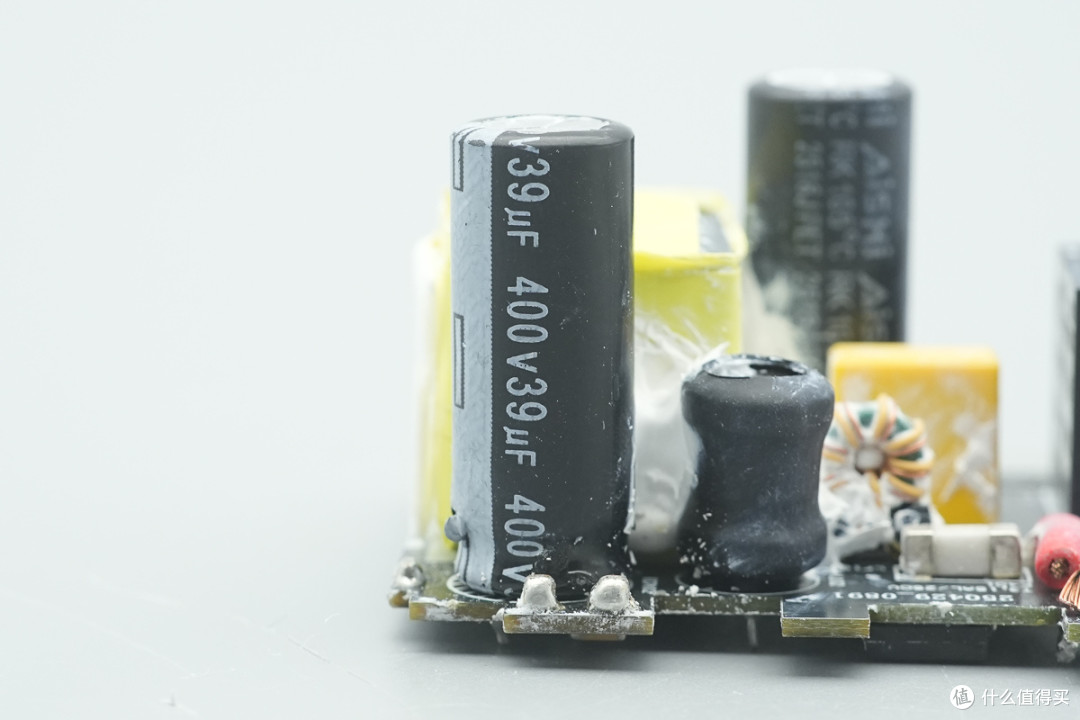

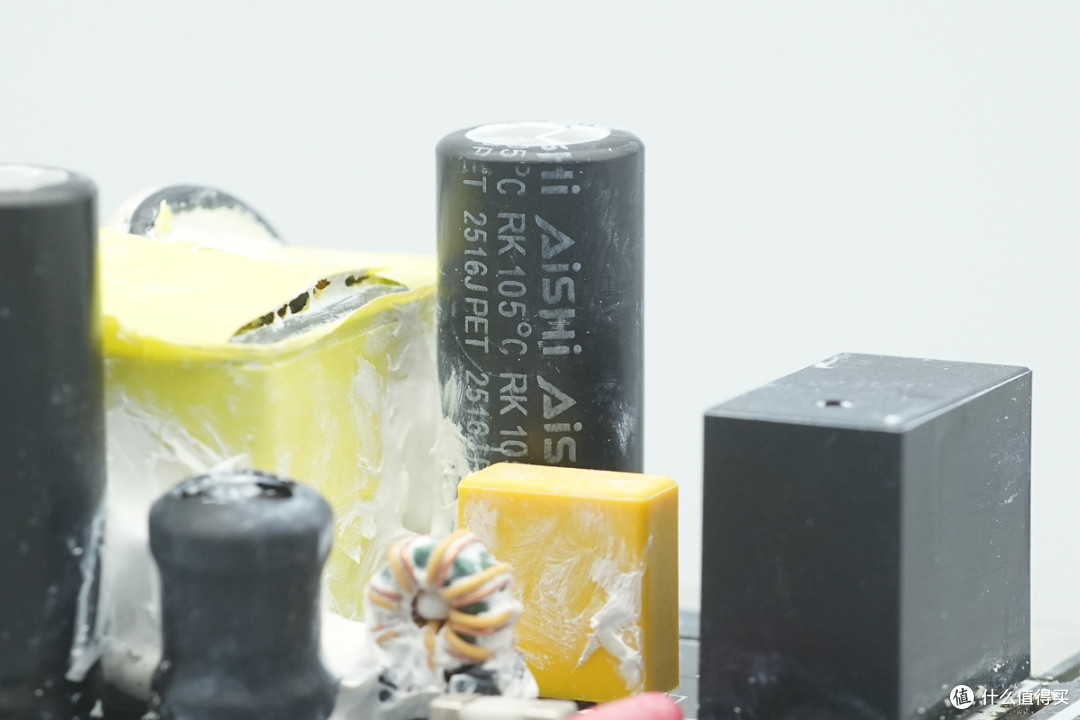

高压滤波电解电容来自AiSHi艾华。

电容规格为400V39μF。

另一颗高压滤波电解电容也是来自艾华。

电容规格同样是400V39μF。

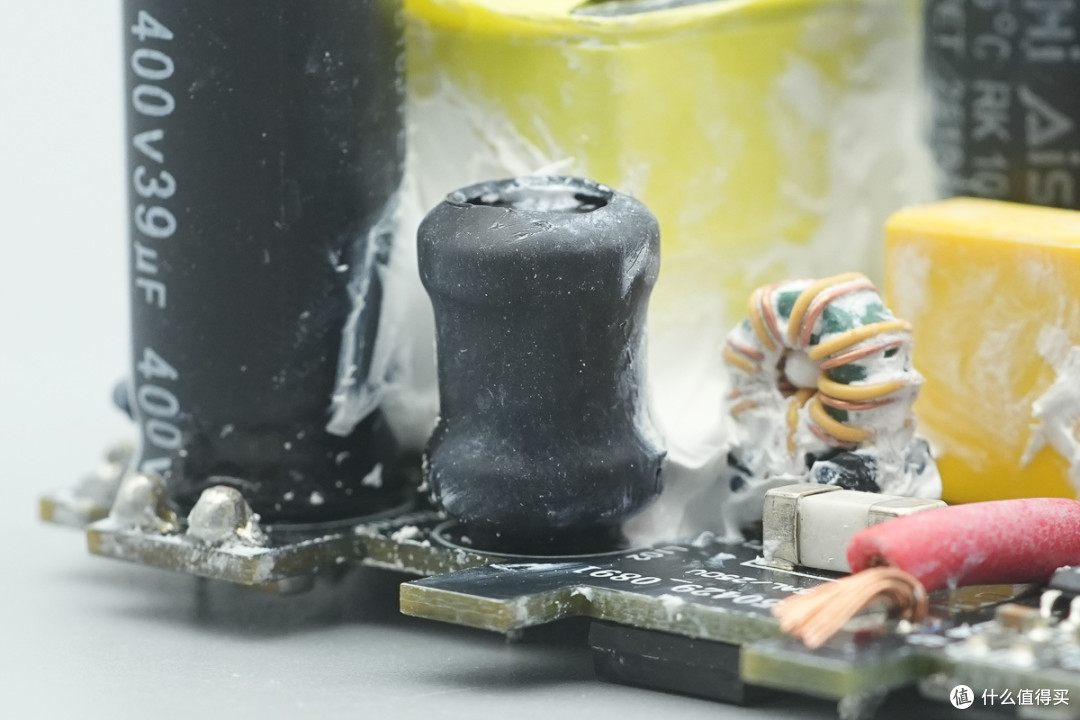

工字电感外套热缩管绝缘保护。

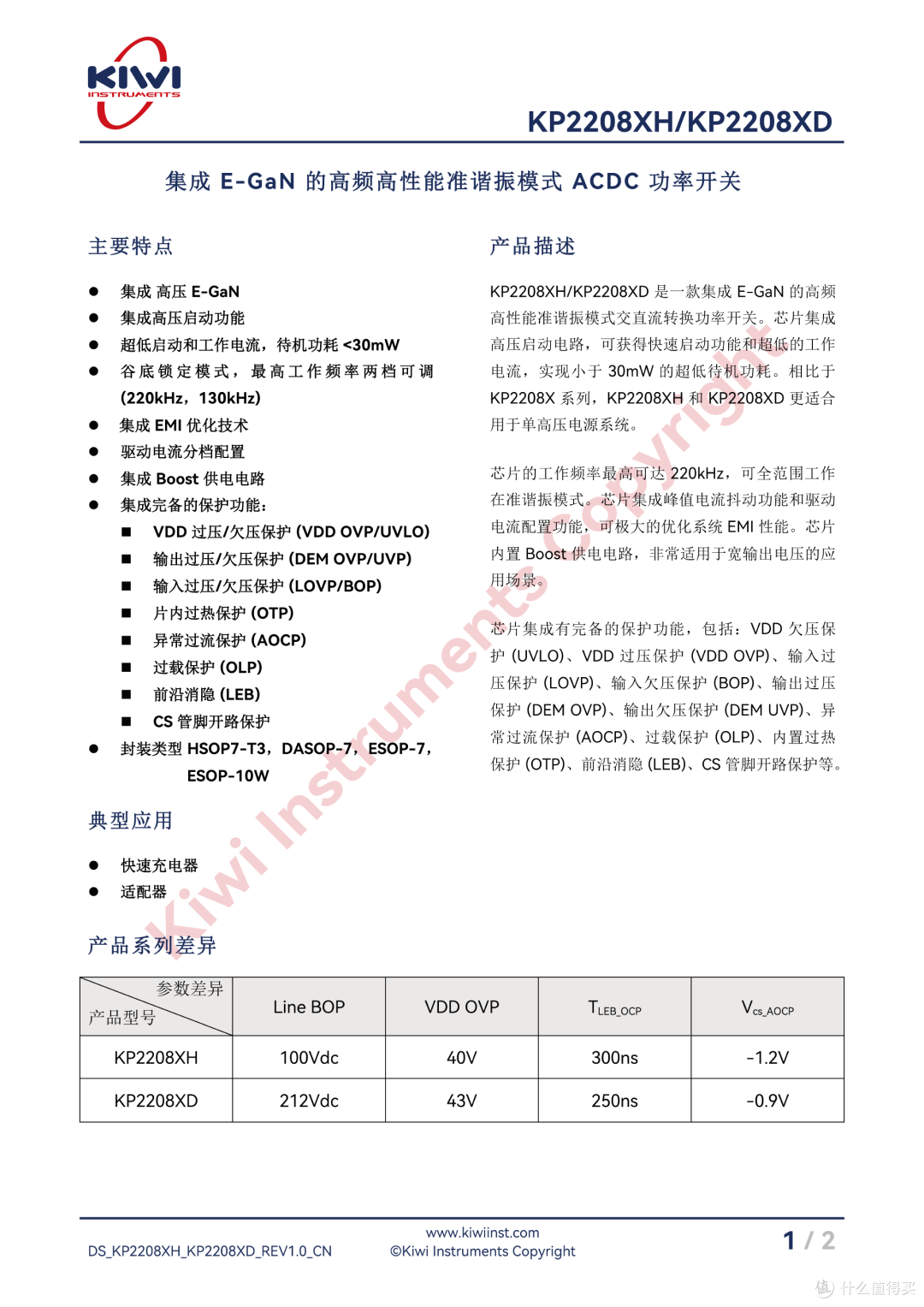

开关电源主控芯片来自必易微，型号KP2208XH，这是一款集成E-GaN的高频高性能准谐振模式交直流转换功率开关。芯片集成高压启动电路，可获得快速启动功能和超低的工作电流，实现小于30mW的超低待机功耗。

KP2208XH的工作频率最高可达220kHz，可全范围工作在准谐振模式。芯片集成峰值电流抖动功能和驱动电流配置功能，可极大的优化系统EMI性能。芯片内置Boost供电电路，非常适用于宽输出电压的应用场景。芯片采用HSOP7-T3，DASOP-7，ESOP-7，ESOP-10W等不同封装，满足20W~120W的应用需求。

KP2208XH集成有完备的保护功能，包括：VDD欠压保护(UVLO)、VDD过压保护 (VDD OVP)、输入过压保护(LOVP)、输入欠压保护(BOP)、输出过压保护(DEM OVP)、输出欠压保护(DEM UVP)、异常过流保护(AOCP)、过载保护(OLP)、内置过热保护(OTP)、前沿消隐(LEB)、CS 管脚开路保护等。

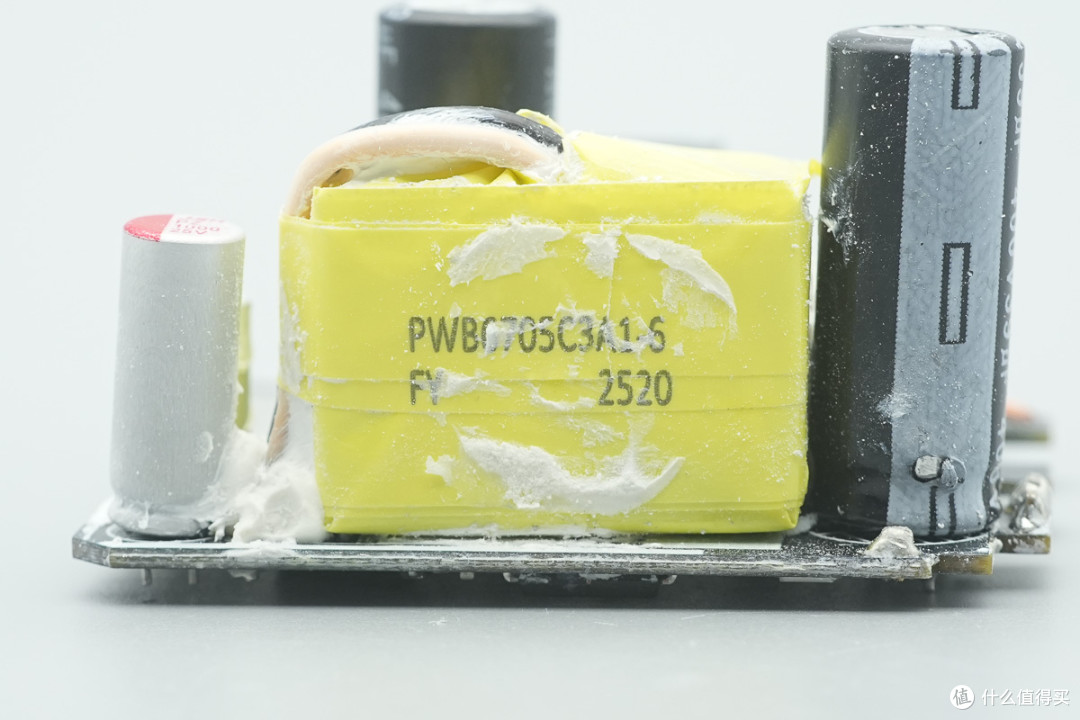

变压器特写。

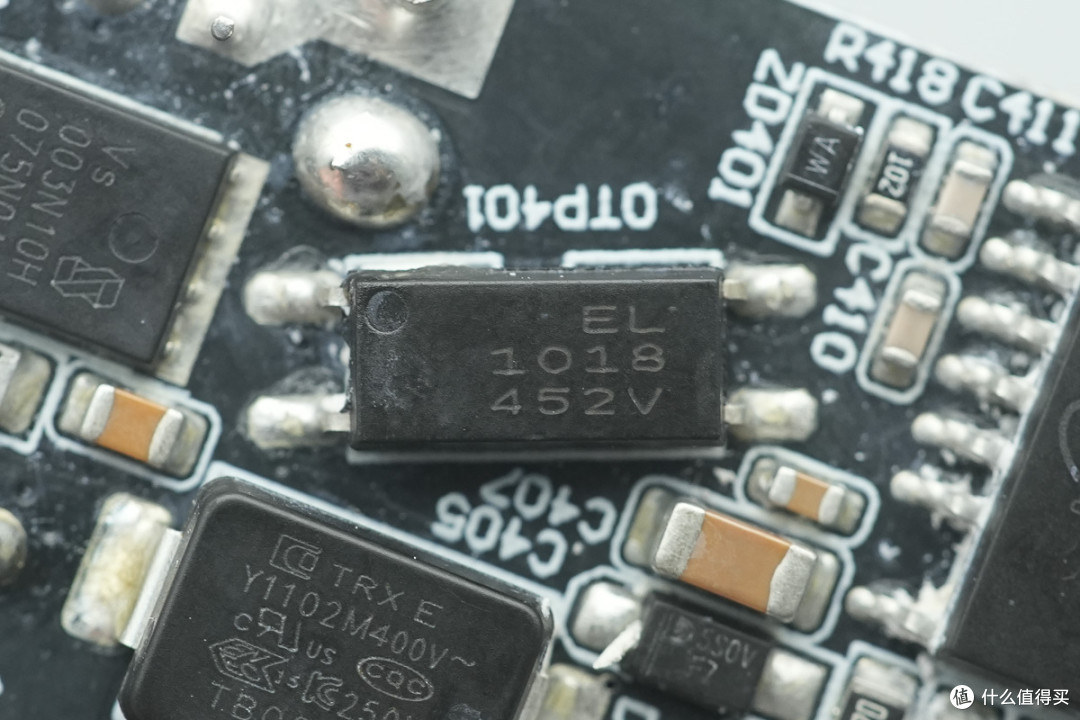

亿光EL 1018光耦特写，用于输出电压反馈。

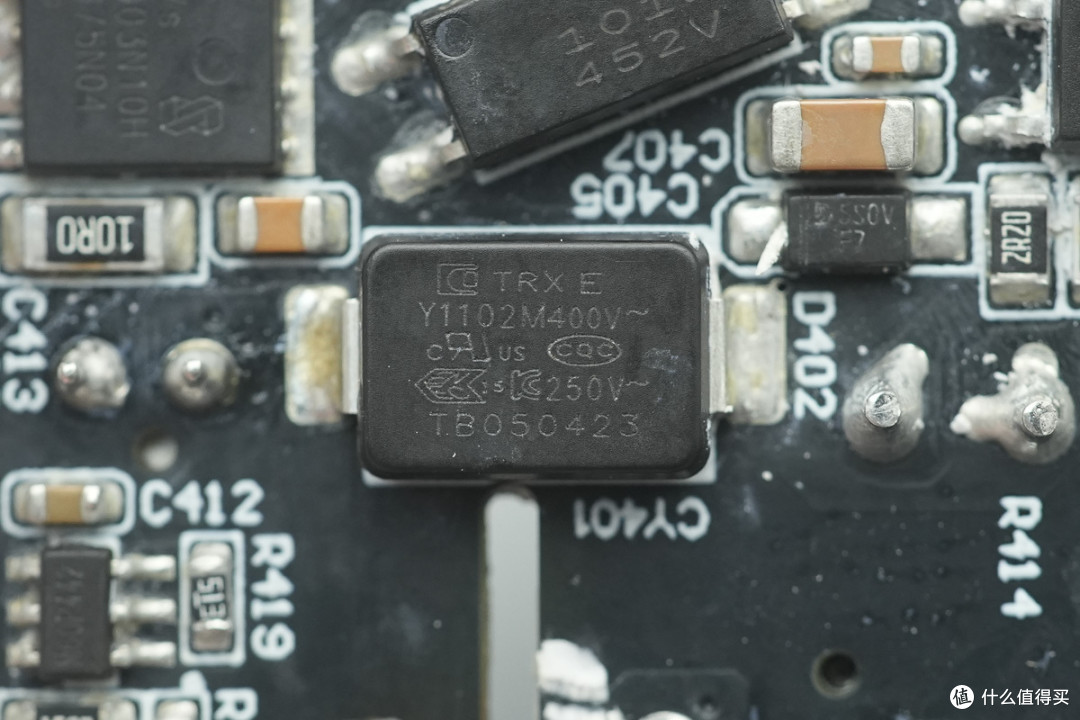

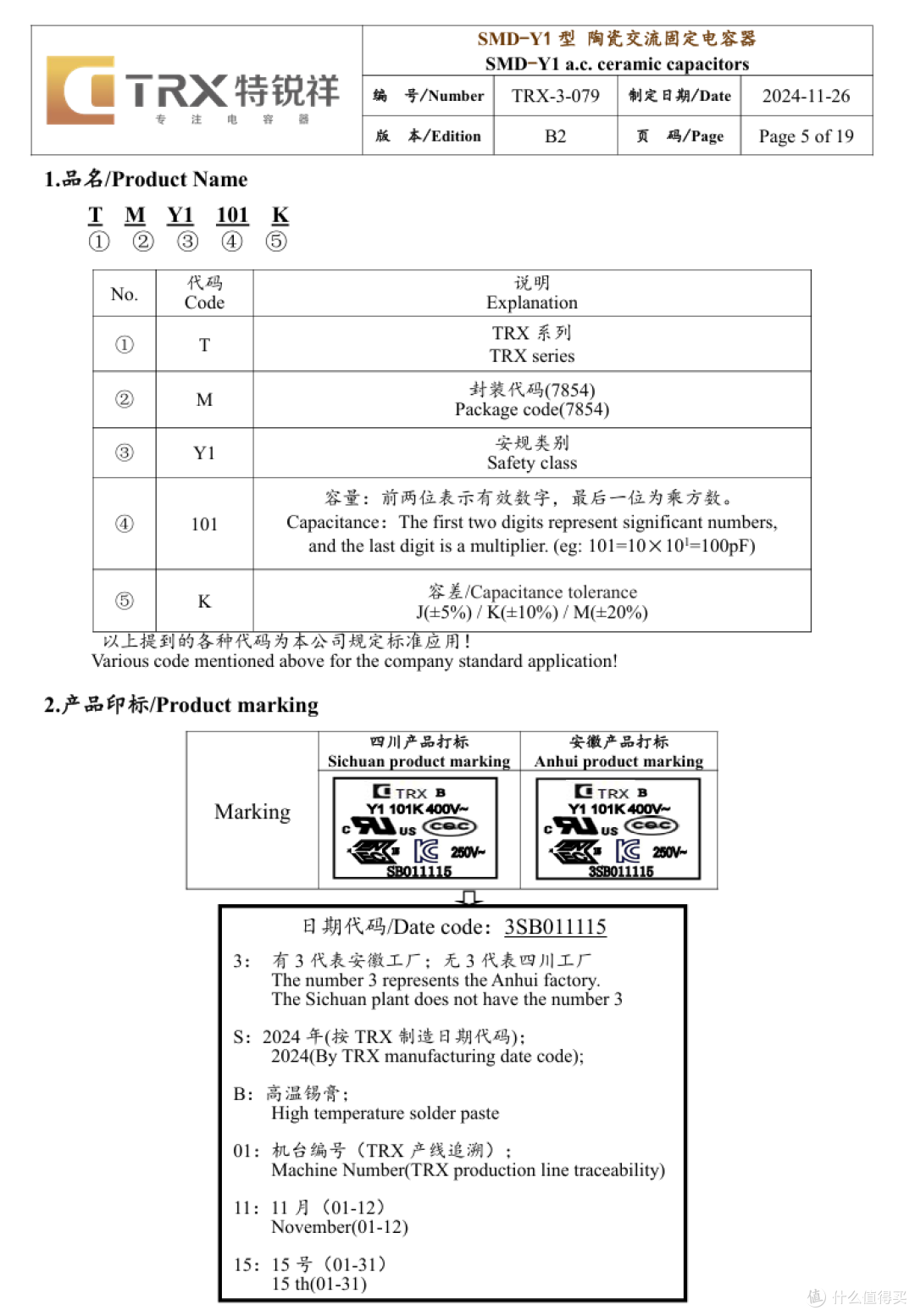

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充和服务器电源这类高密度电源产品中。料号为TMY1102M。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓充电器、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

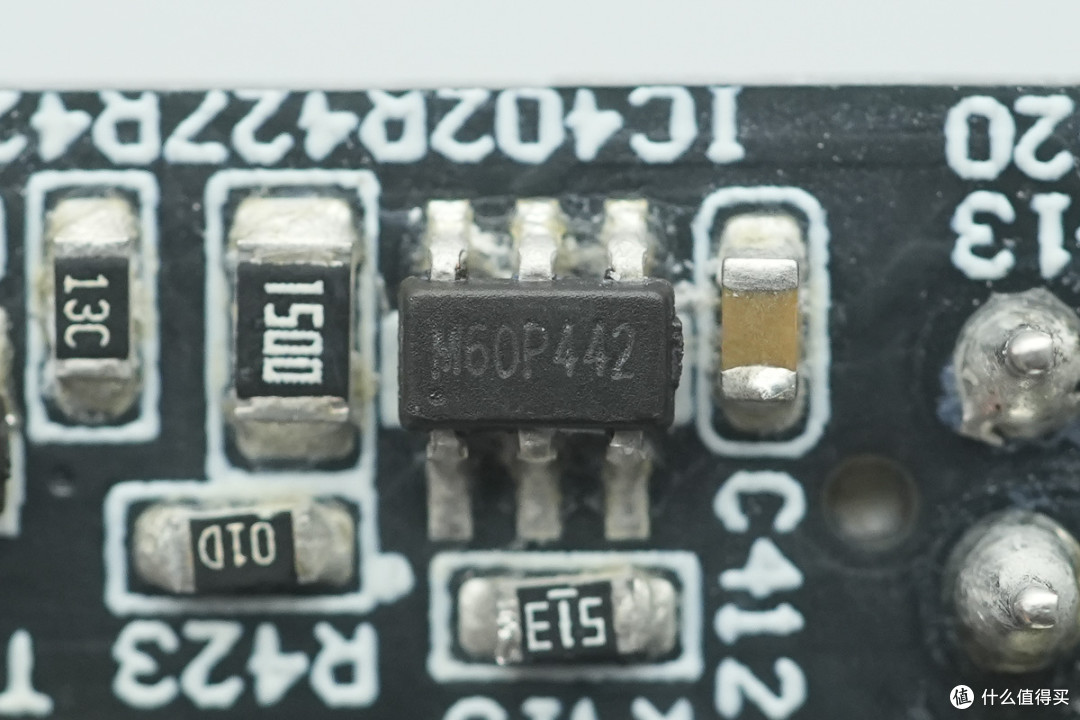

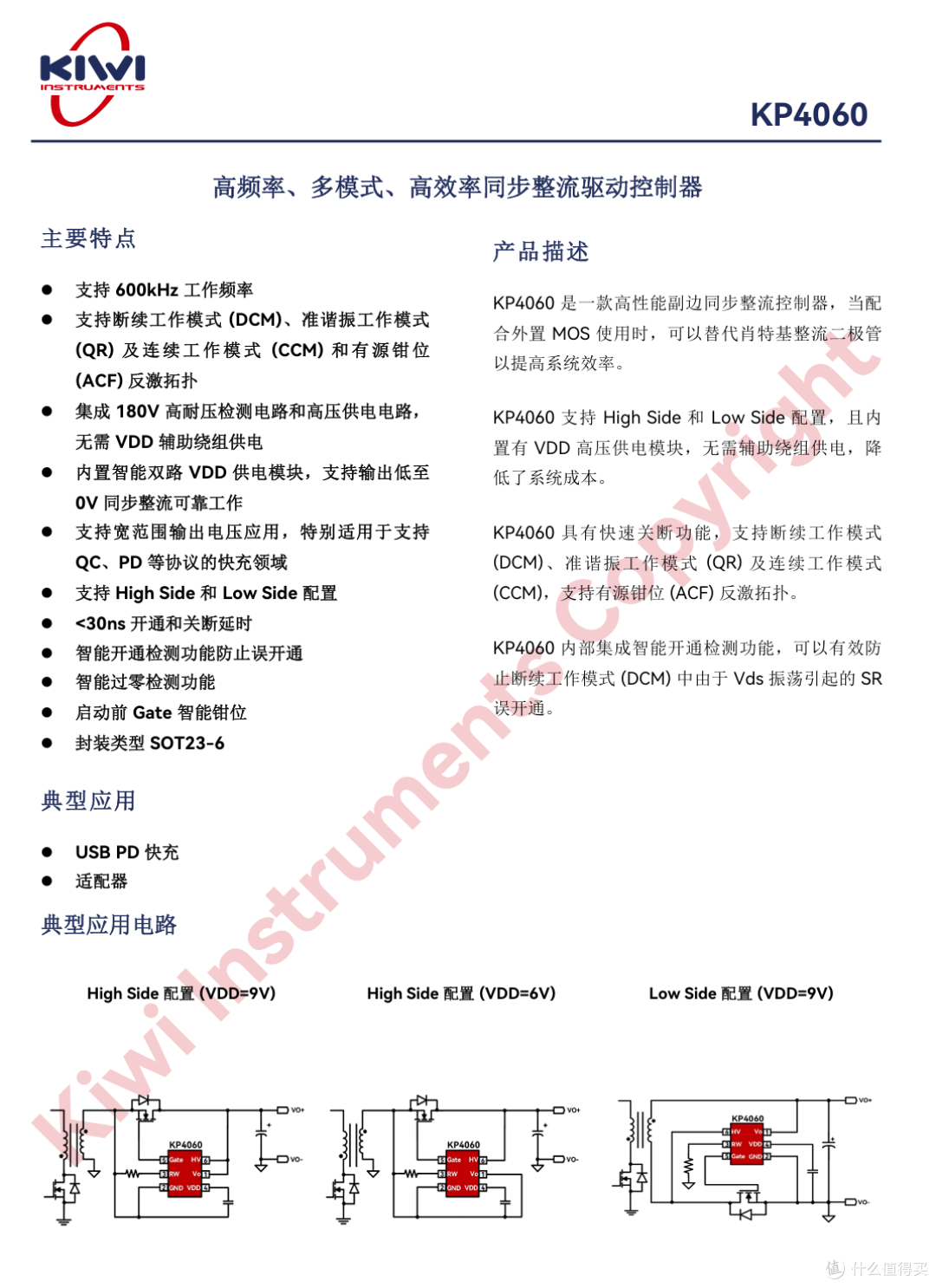

丝印M6同步整流控制器来自必易微，型号KP4060，支持DCM、CCM、QR工作模式和有源钳位Flyback拓扑，支持600kHz工作频率，集成高压检测电路和高压供电电路，集成智能双路LDO，无需辅助绕组供电，支持输出短路SR工作。采用了节省空间的SOT23-6封装。

KP4060支持宽范围输出电压应用，特别适用于支持QC、PD等协议的快充领域。并且支持高侧或低侧配置。<30ns开通和关断延时，Gate驱动钳位技术，防止寄生耦合导致的误开通，具有专利的智能电流过零关断和智能开通检测技术防止误开通，确保安全使用。

充电头网拆解了解到，必易微KP4060此前还被海备思SWITCH带HDMI口65W 1A1C氮化镓充电器、redow热豆45W 2A2C充电塔、马拉松65W 2C1A氮化镓充电器、傲基65W 2C1A超级硅充电器等产品采用，产品性能质量获得市场认可。

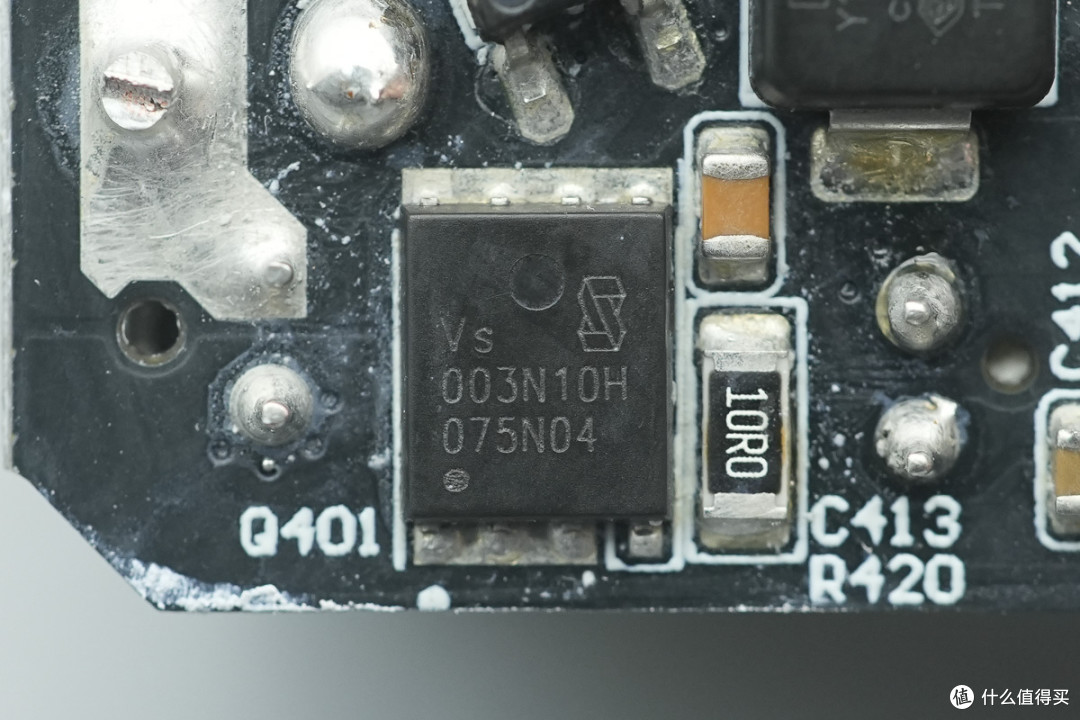

同步整流管来自威兆半导体，型号VSP003N10HS-G，NMOS管，耐压100V，导阻3.8mΩ，采用PDFN5*6封装。

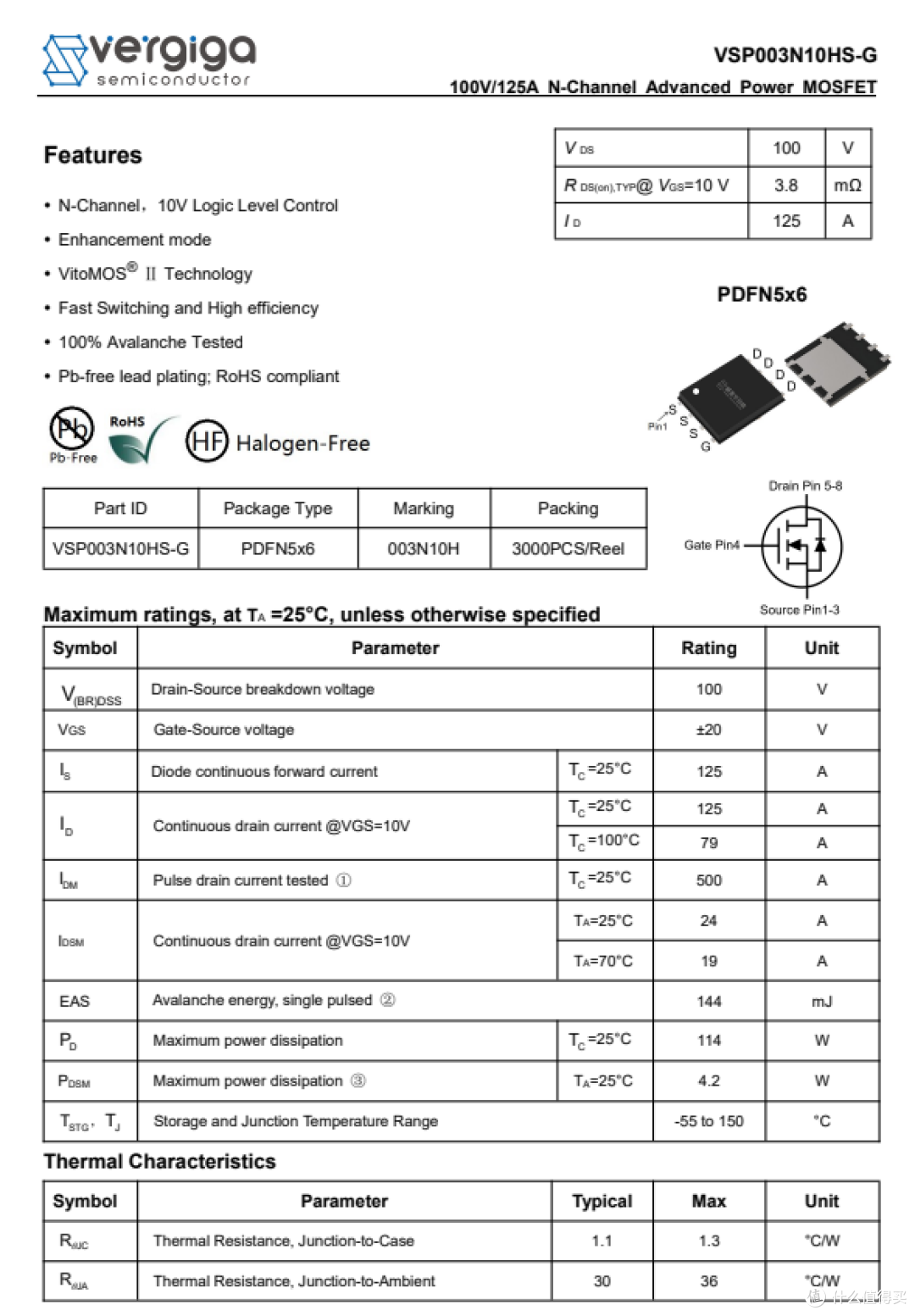

威兆半导体VSP003N10HS-G资料信息。

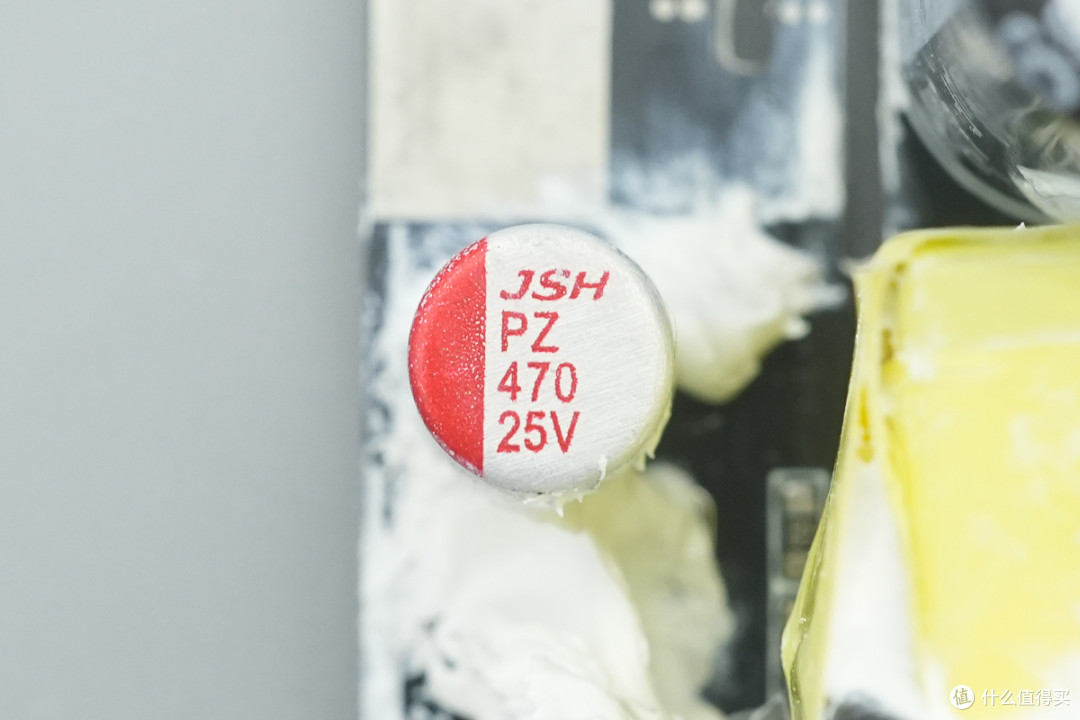

输出滤波固态电容来自JSH万京源，规格为25V470μF。

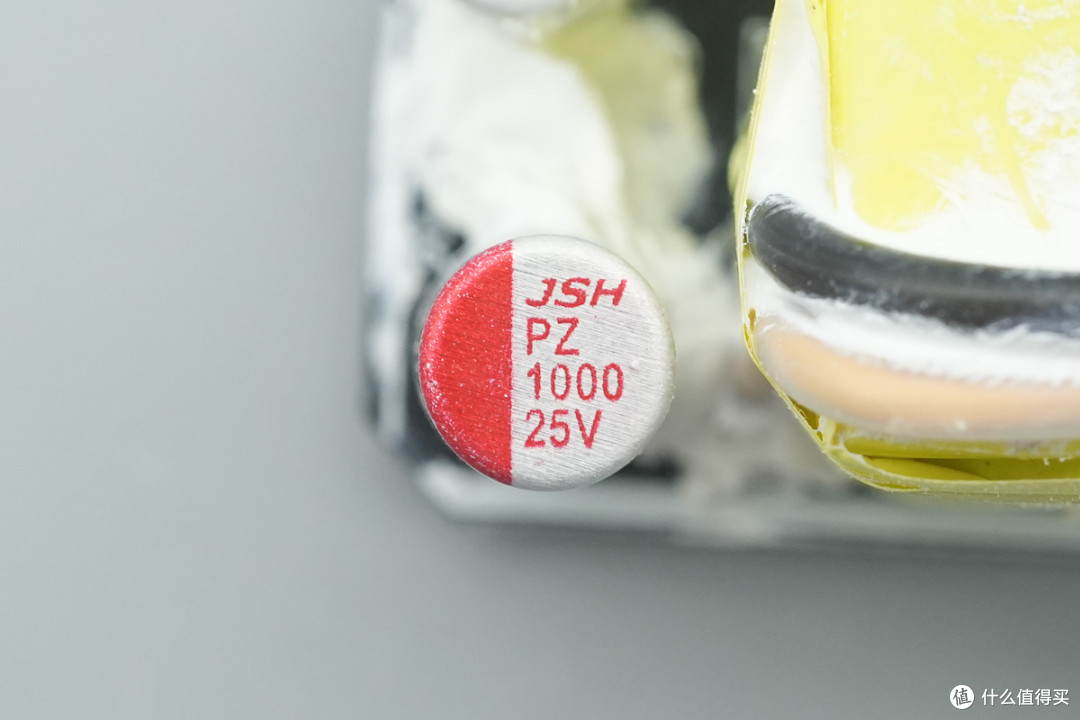

另一颗固态滤波电容也是来自万京源，规格为25V1000μF。

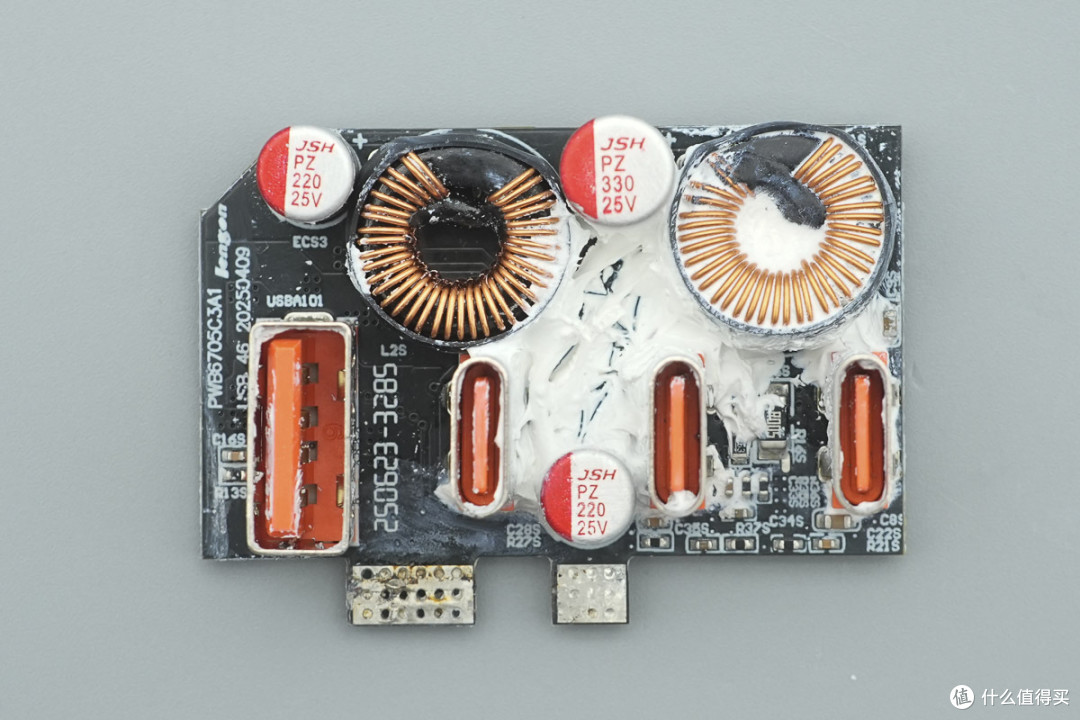

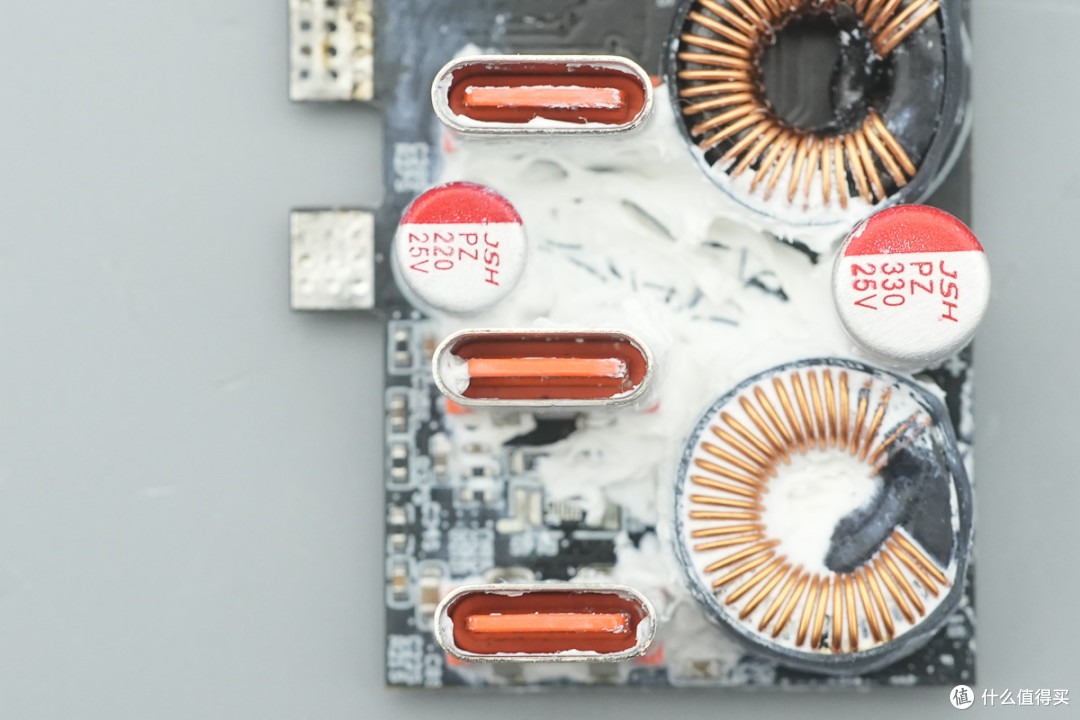

输出小板正面设有两路降压电路的降压电感和滤波固态电容。

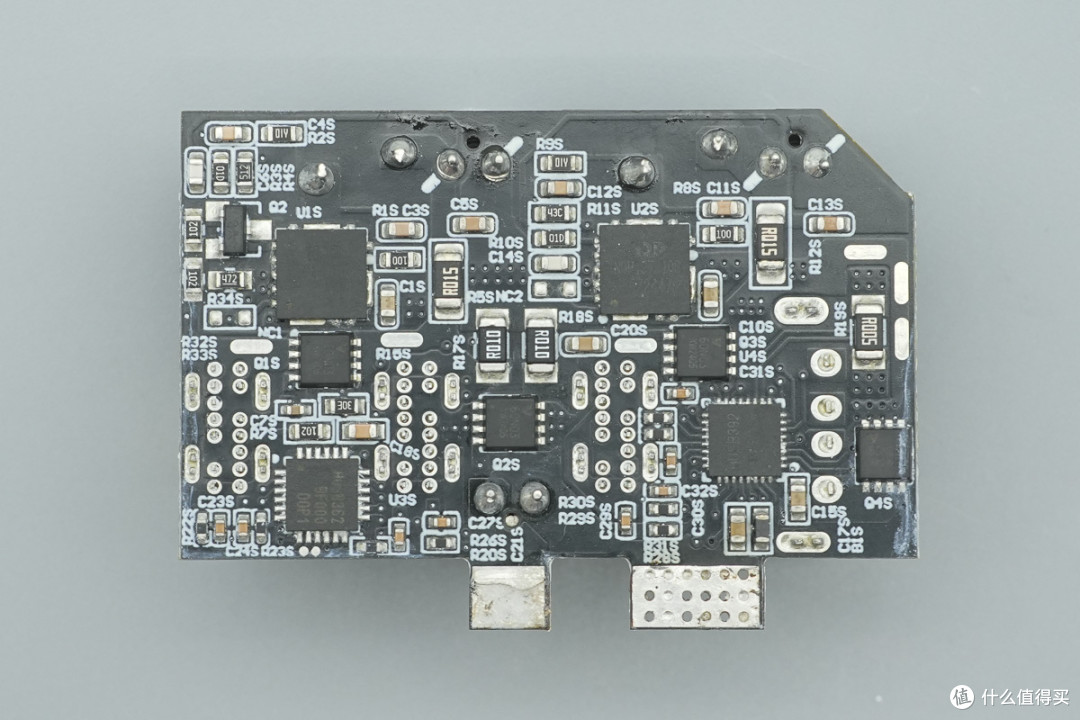

另一面设有同步降压转换器、协议芯片以及输出VBUS开关管。

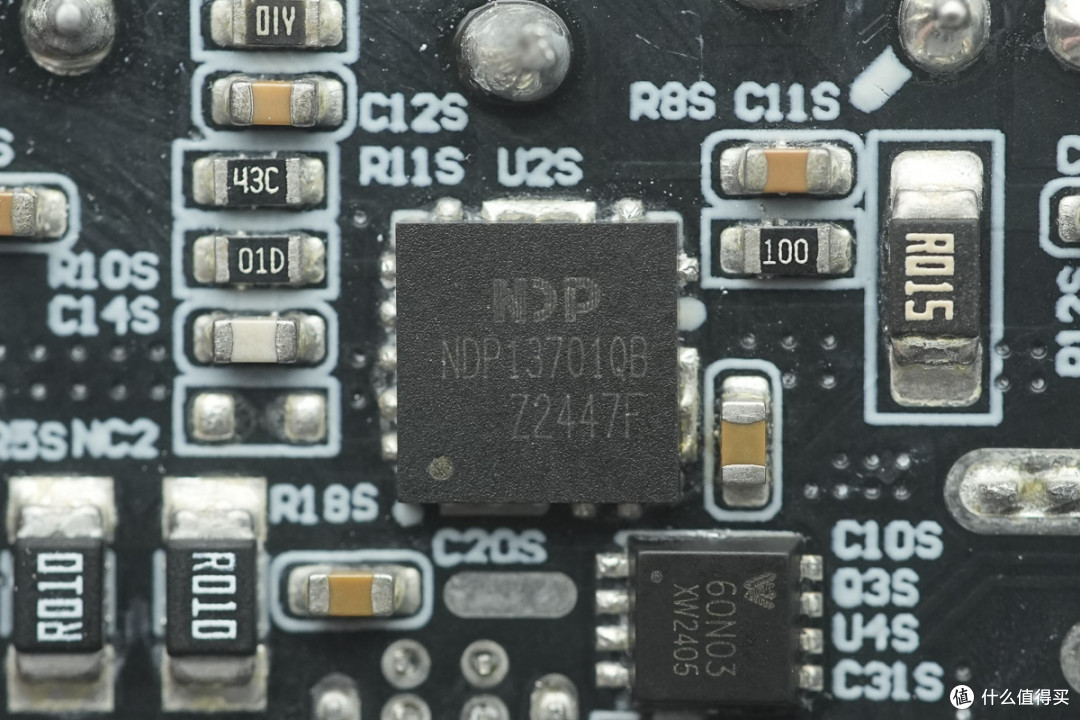

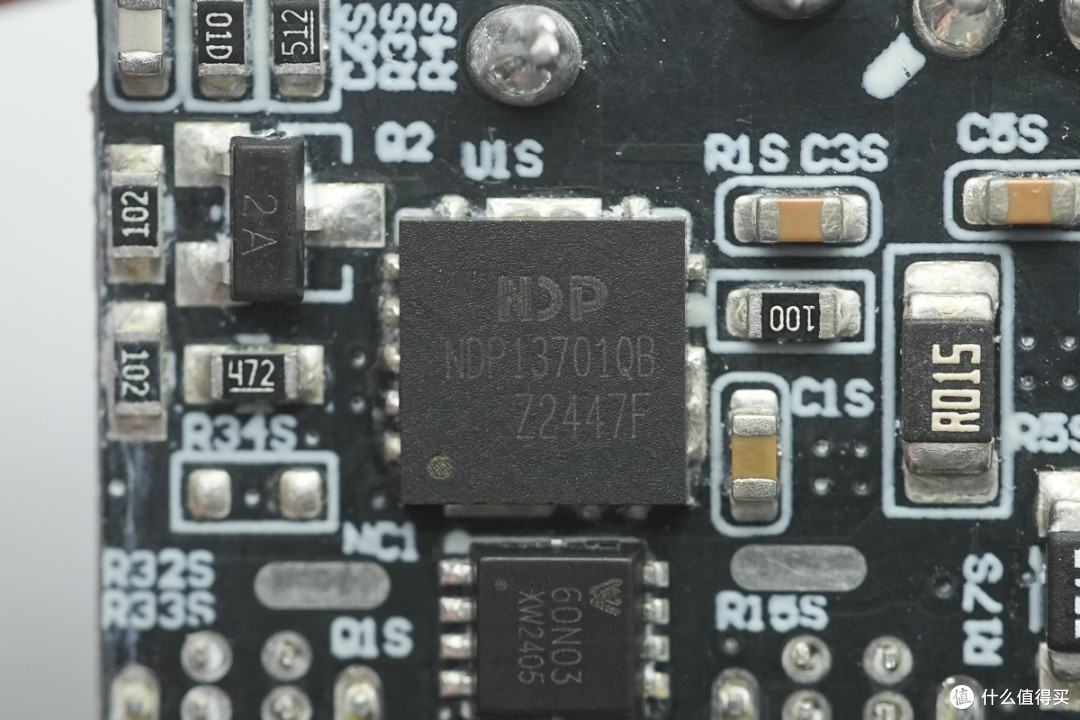

用于USB-C1口的同步降压转换器来自芯潭微，型号NDP13701QB，支持7-30V输入电压，7A输出电流，芯片内部集成开关管，支持双路恒压恒流控制，内部集成环路补偿，采用QFN5*5封装。

另外2C1A接口降压电路的同步降压转换器也是采用芯潭微NDP13701QB。

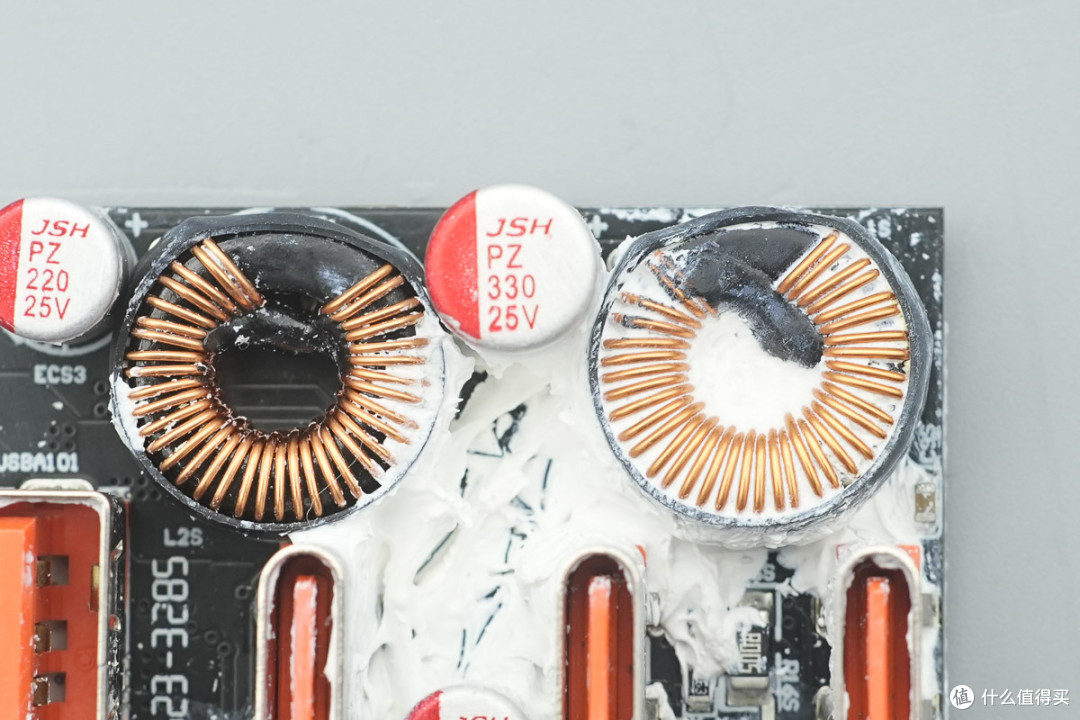

两路降压电路的降压电感特写，均外套热缩管绝缘保护。

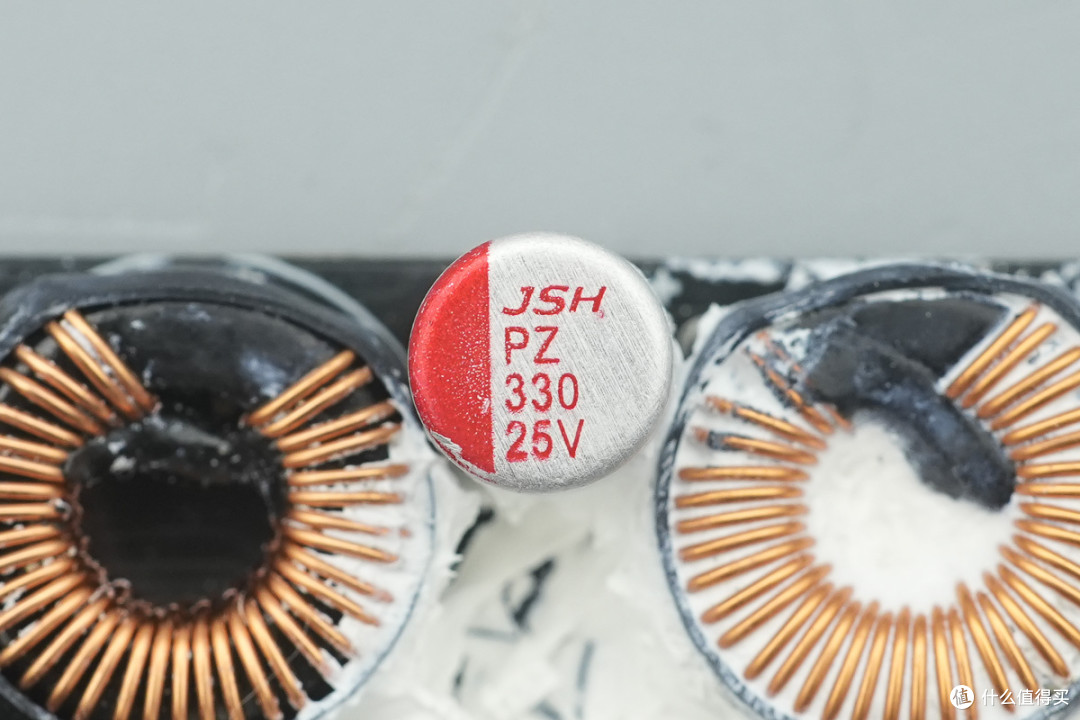

用于二次降压输出滤波的固态电容也是来自万京源，一颗规格为25V330μF。

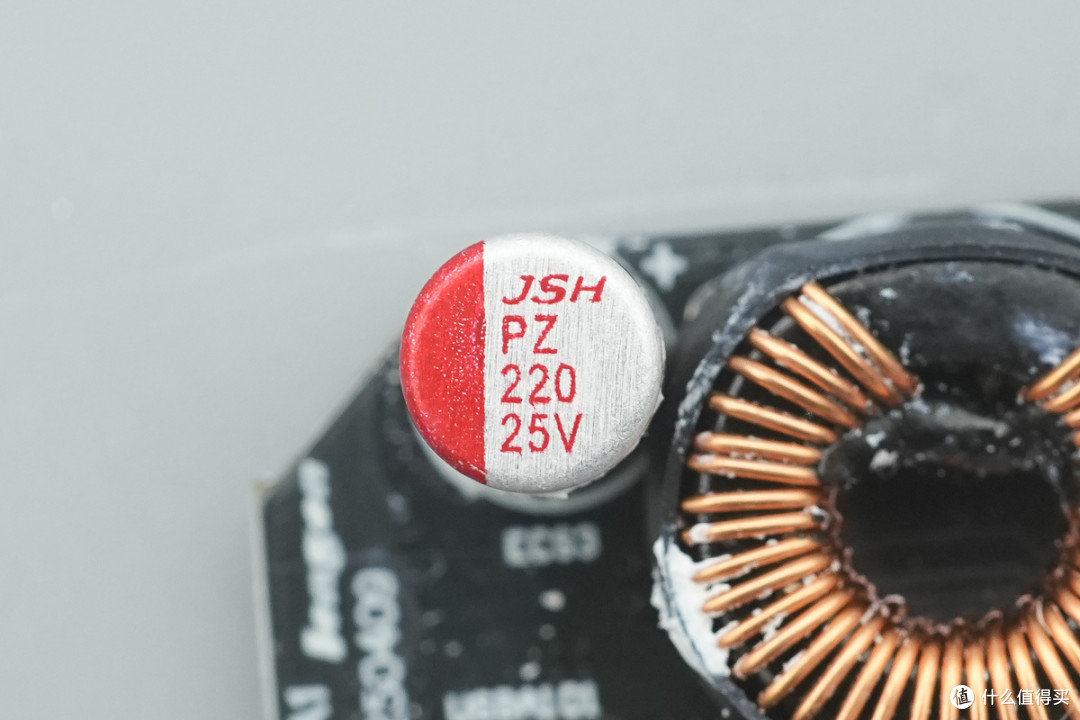

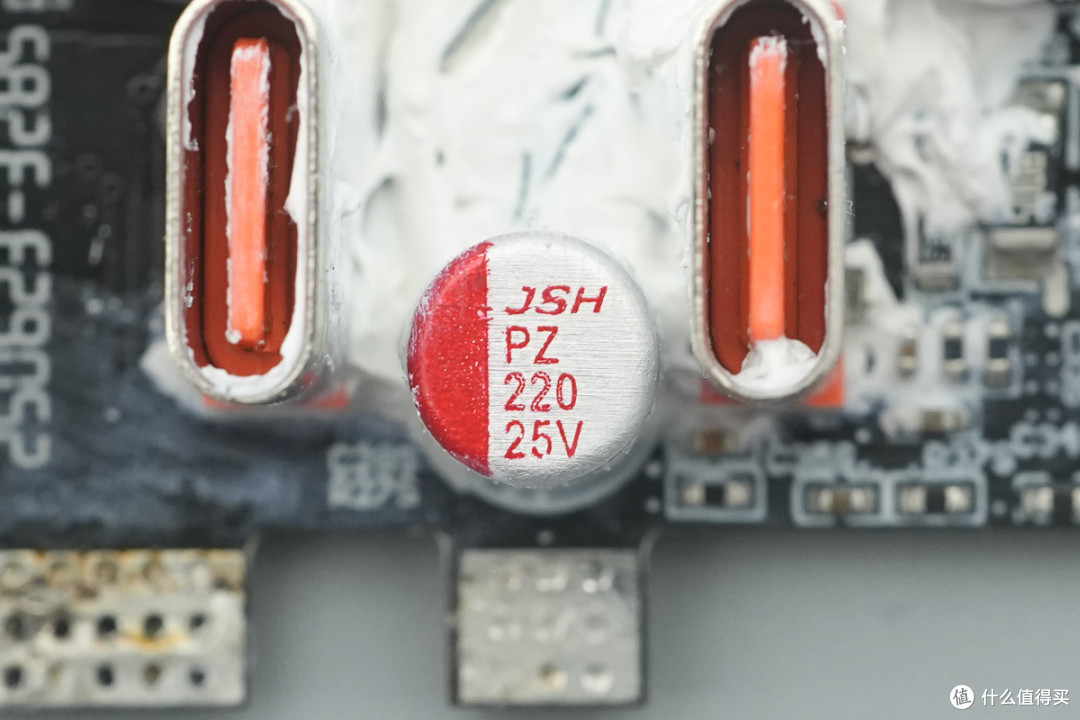

第二颗规格为25V220μF。

第三颗规格也是25V220μF。

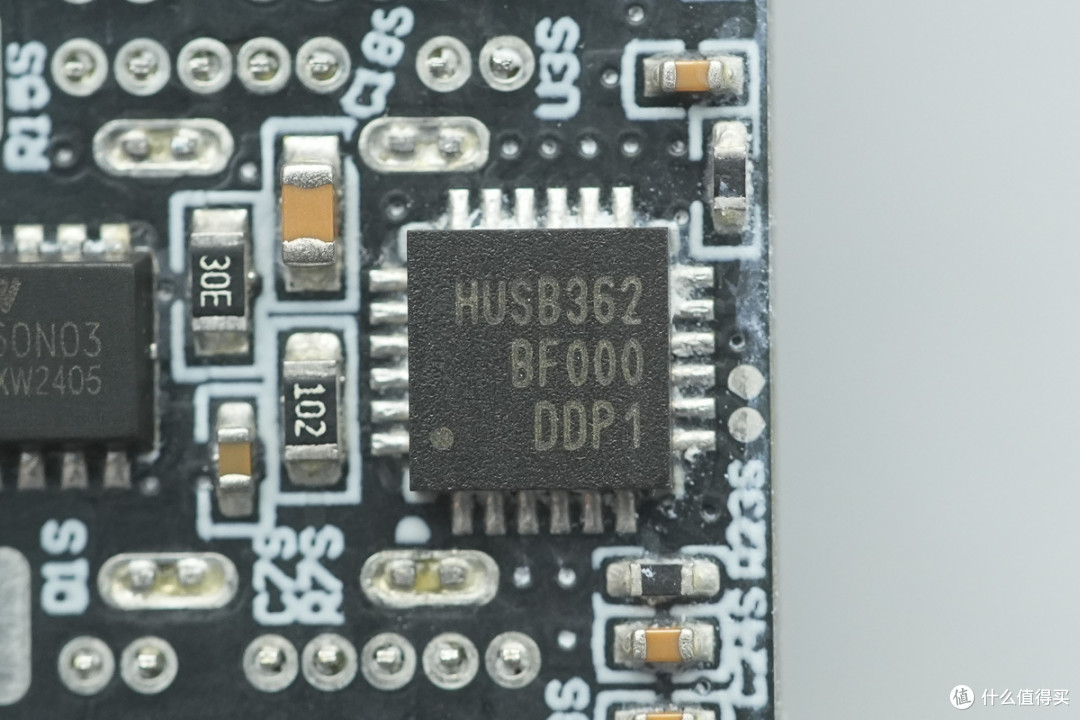

USB-C1口协议芯片采用慧能泰HUSB362，这是一款支持PD3.1 EPR且集成32位 RISC-V MCU的高性能PD协议芯片，带有32 KB MTP存储器，支持多个具有可编程电压和电流的PDO，如PPS PDO、EPR PDO，所有的PDO都完全符合USB PD 3.1 V1.7规范。HUSB362已通过了USB-IF协会的PD3.1合规性测试，EPR TID为9692。

HUSB362还实现了可编程的DPDM PHY，D+和D-引脚可以被配置为支持QC2.0、QC3.0、AFC、FCP和Divider 3的模式，为传统设备提供了很好的兼容性。

HUSB362集成N-MOS驱动，可控制VIN和VBUS之间是否导通，从而保护与Type-C连接器连接的设备。另外，其CC1、CC2、D+和D-引脚的高电压容限和保护为系统提供了更多的可靠性。除此之外，针对LPS（限功率电源），HUSB362也作了充分的保护设计。

HUSB362集成了优质的恒压控制环(CV)和恒流控制环(CC)，同时集成FB调压模式，可同时应用于ACDC或者DCDC。HUSB362还集成双环路的设计可让用户采用极简的外围元件实现应用设计，提升空间利用率和设计难度同时降低BOM成本。

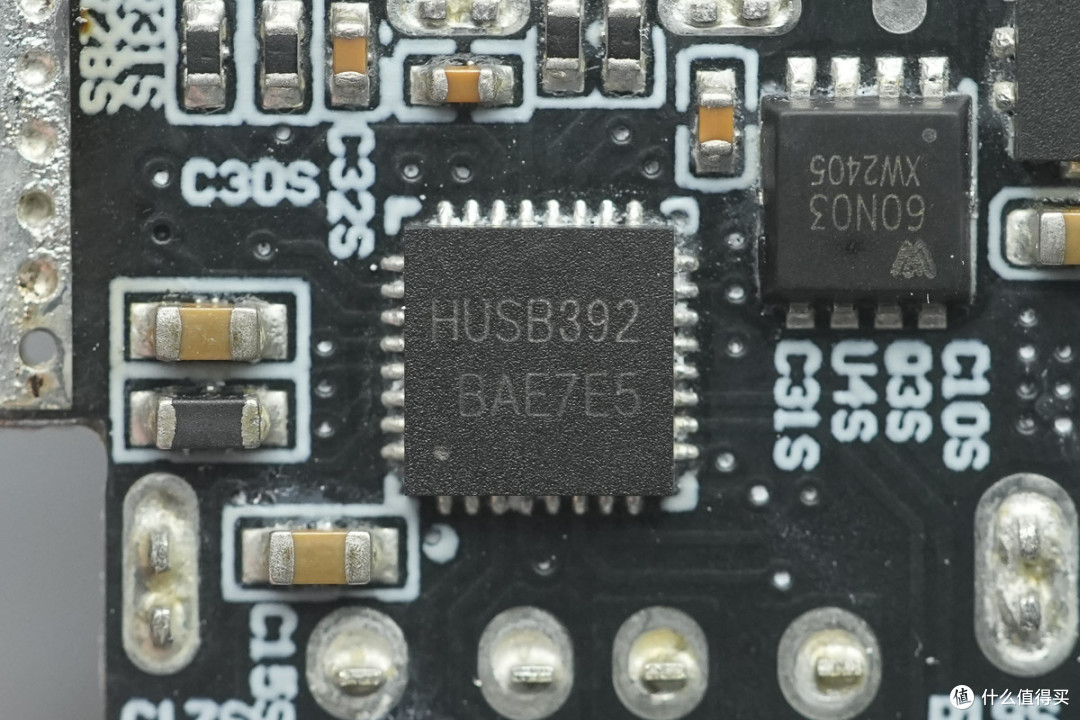

另外2C1A接口的协议芯片采用慧能泰半导体HUSB392，是一款高性能高集成的3端口控制器，支持18~65W的2C1A或2A1C多口设计。芯片支持PD3.1快充，单口使用时具备快充输出，同时连接两个或三个接口时，输出电压固定为5V。

HUSB392芯片具备I2C接口，支持读取输出电压，输出电流，端口电流和协议状态，并支持通过I2C接口进行功率限制设置。芯片集成过压保护、欠压保护、欠压锁定、过流保护、短路保护、过压保护和过热保护，采用QFN-32L封装。

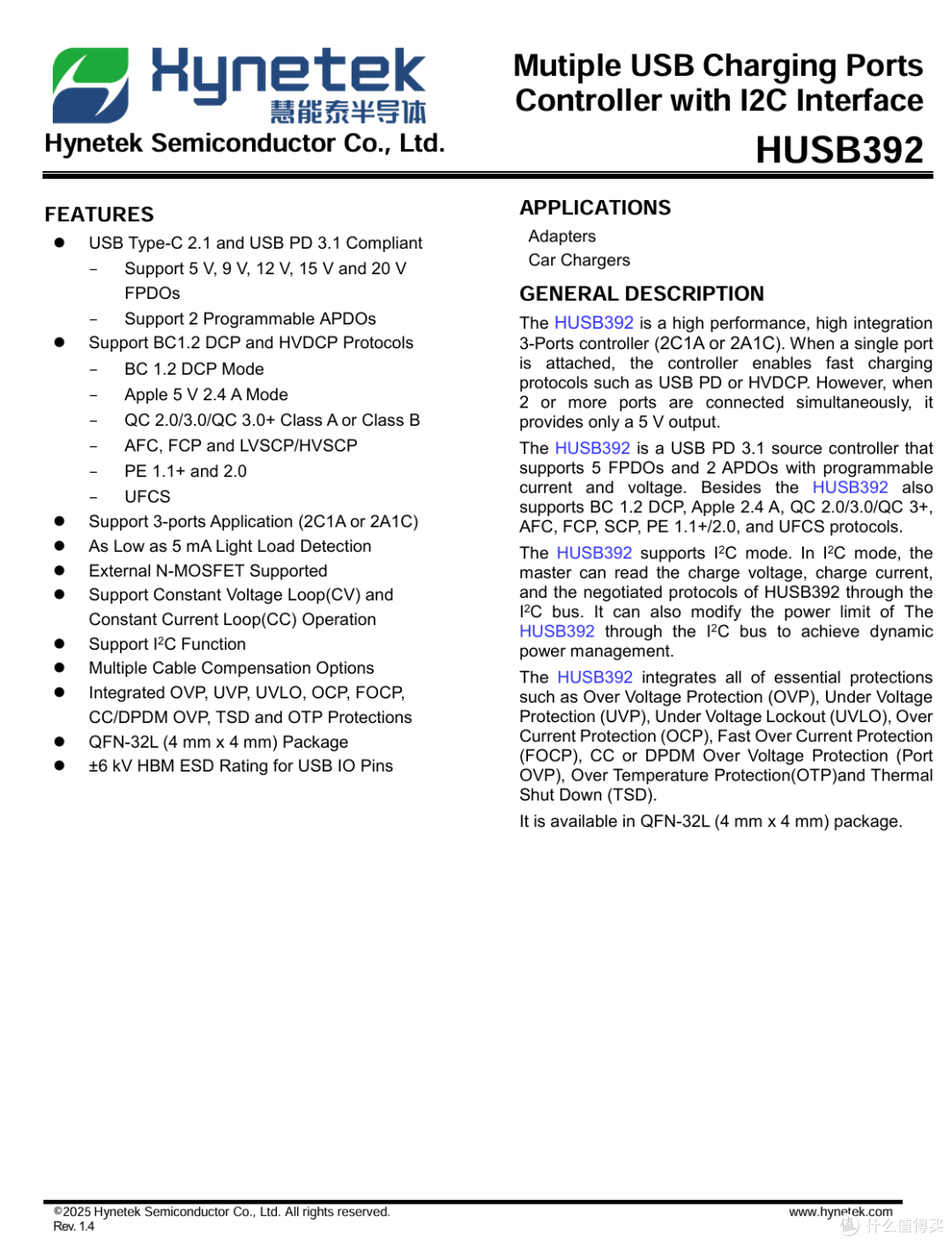

慧能泰半导体 HUSB392 资料信息。

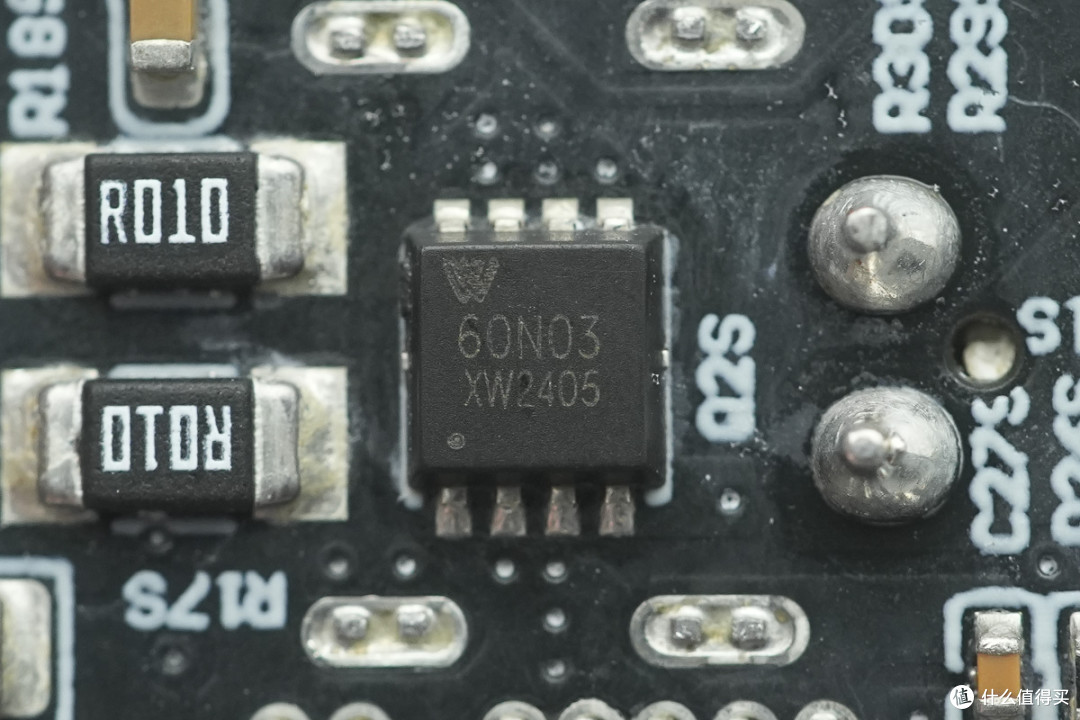

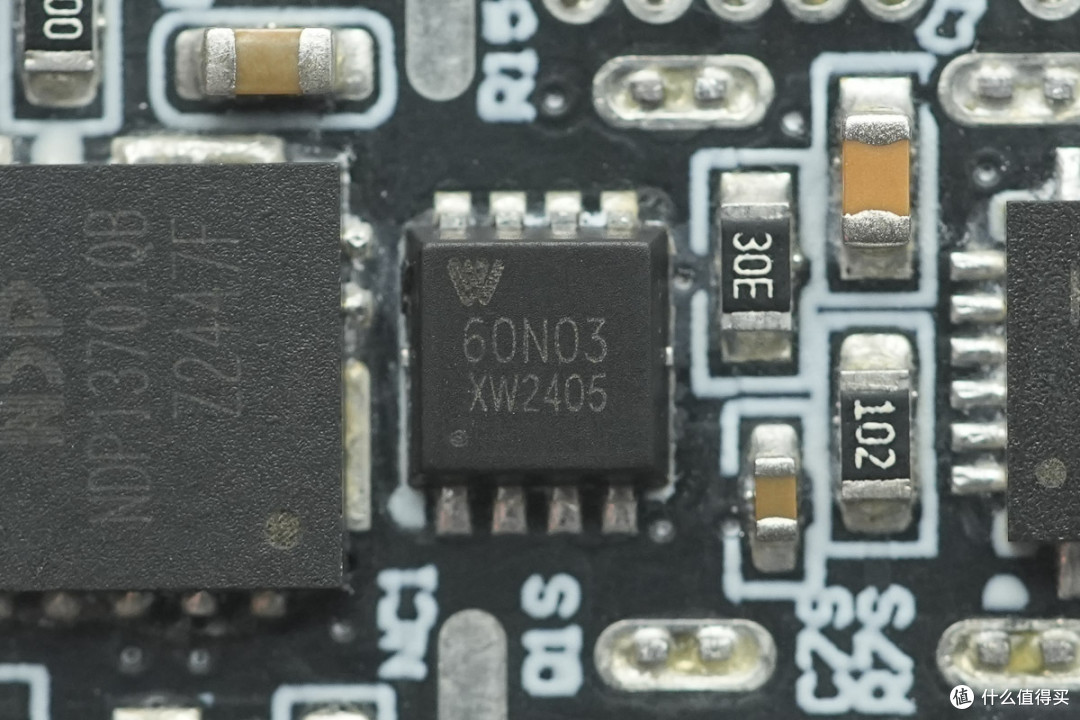

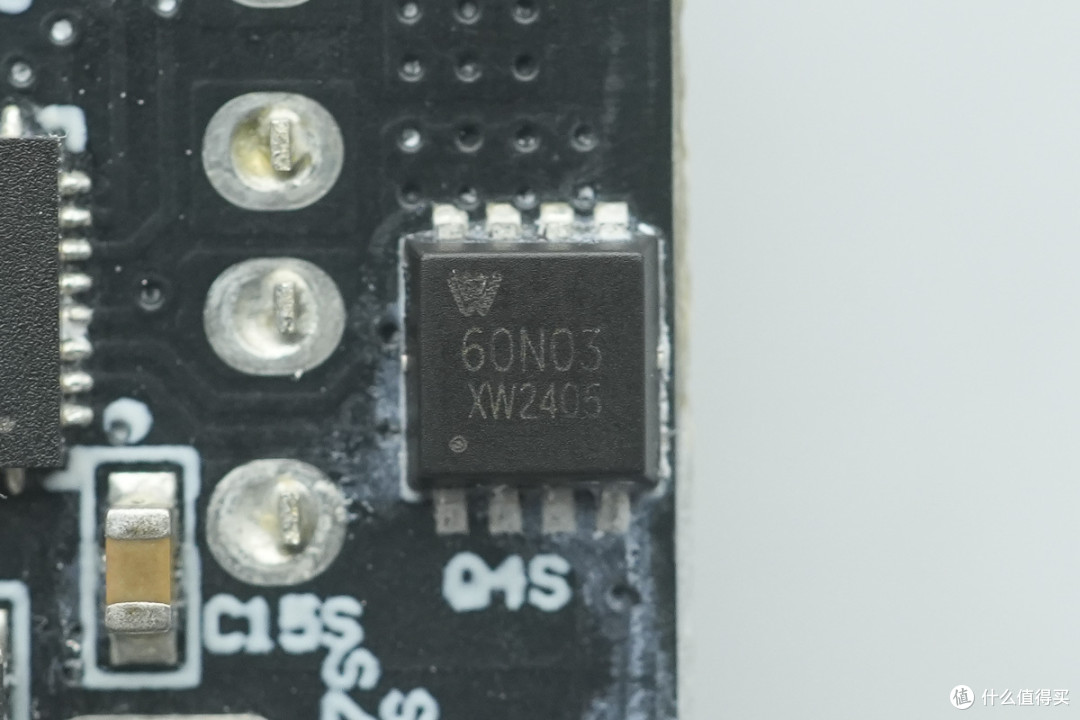

USB-C1口输出VBUS开关管特写，丝印60N03，采用

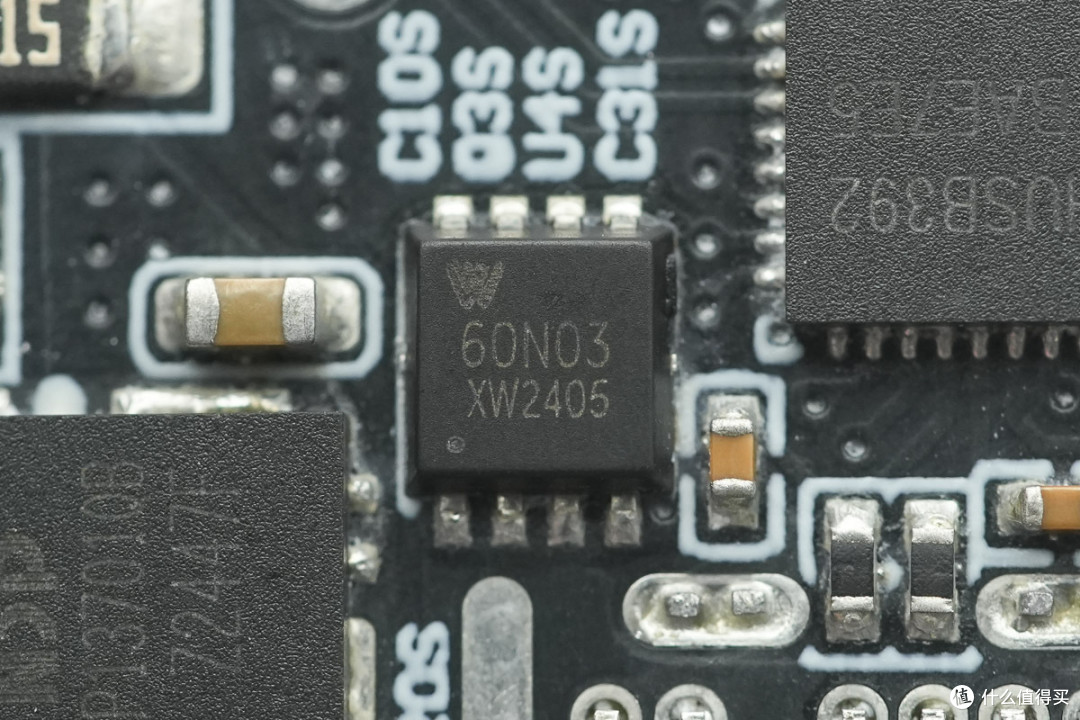

USB-C2口输出VBUS开关管料号相同。

USB-C3口输出VBUS开关管料号相同。

USB-A口输出VBUS开关管料号相同。

三个USB-C接口母座特写。

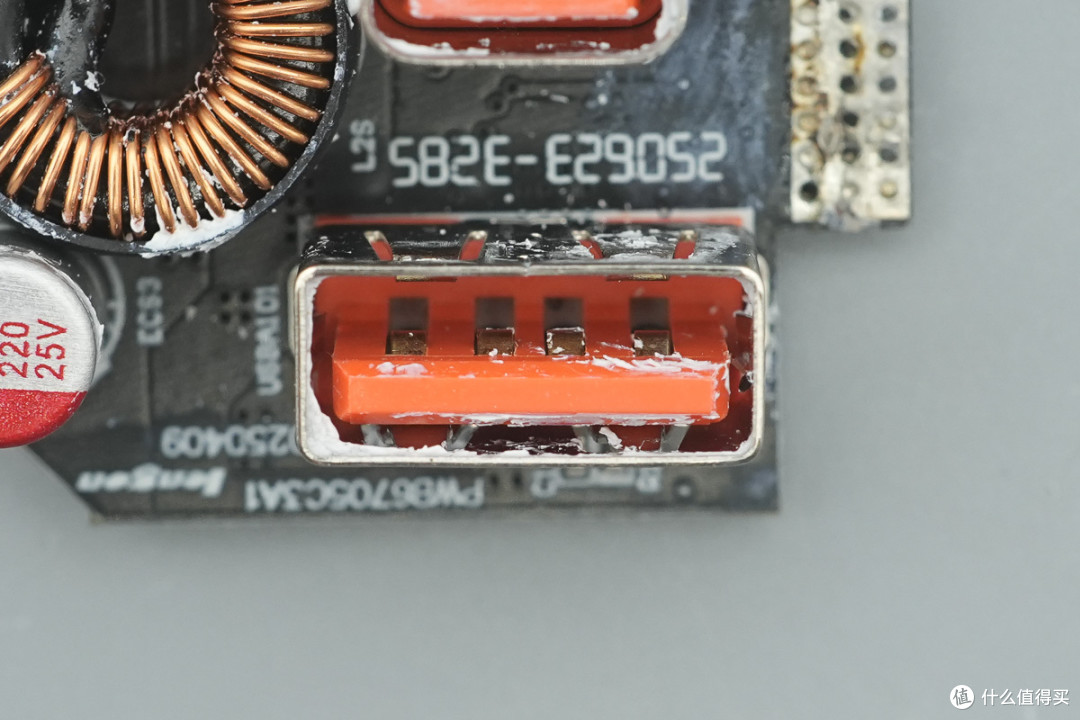

USB-A接口母座特写。

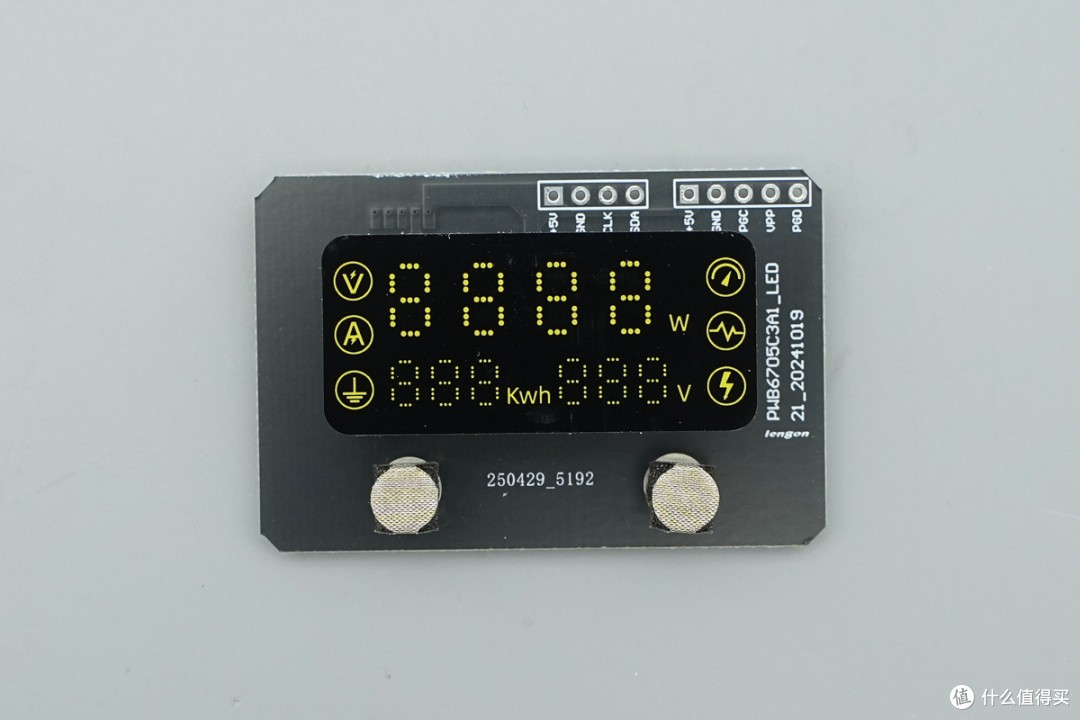

数显屏焊接在独立小板上，板子一侧还贴有导电布。

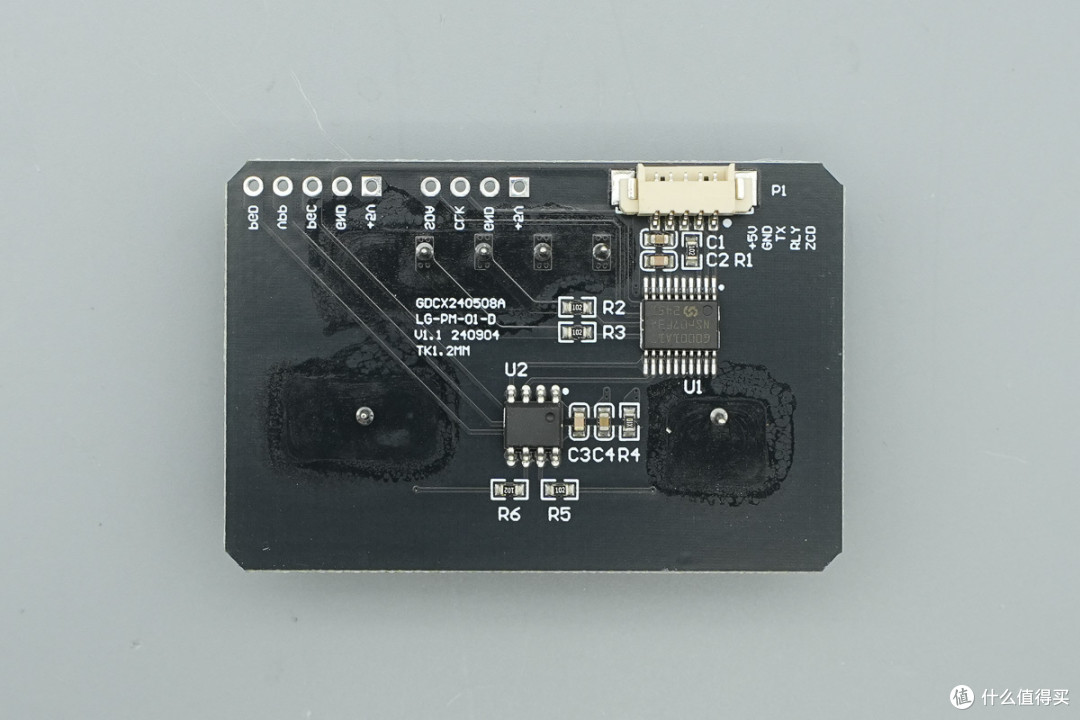

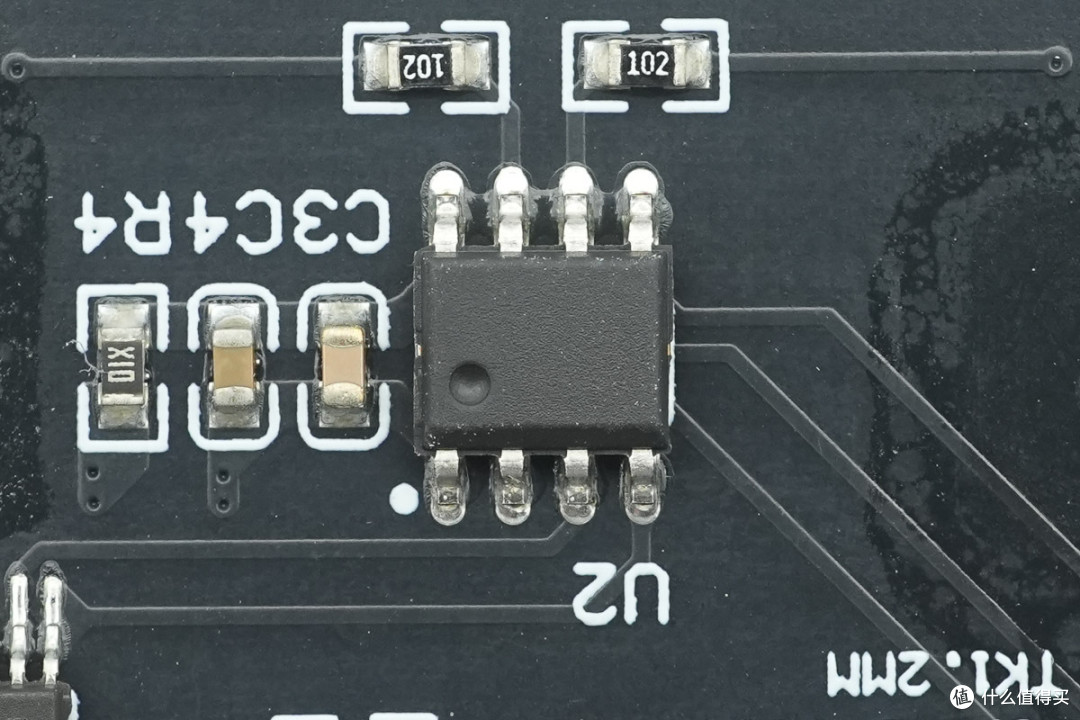

板子另一面设有连接插槽，MCU以及触摸检测芯片。

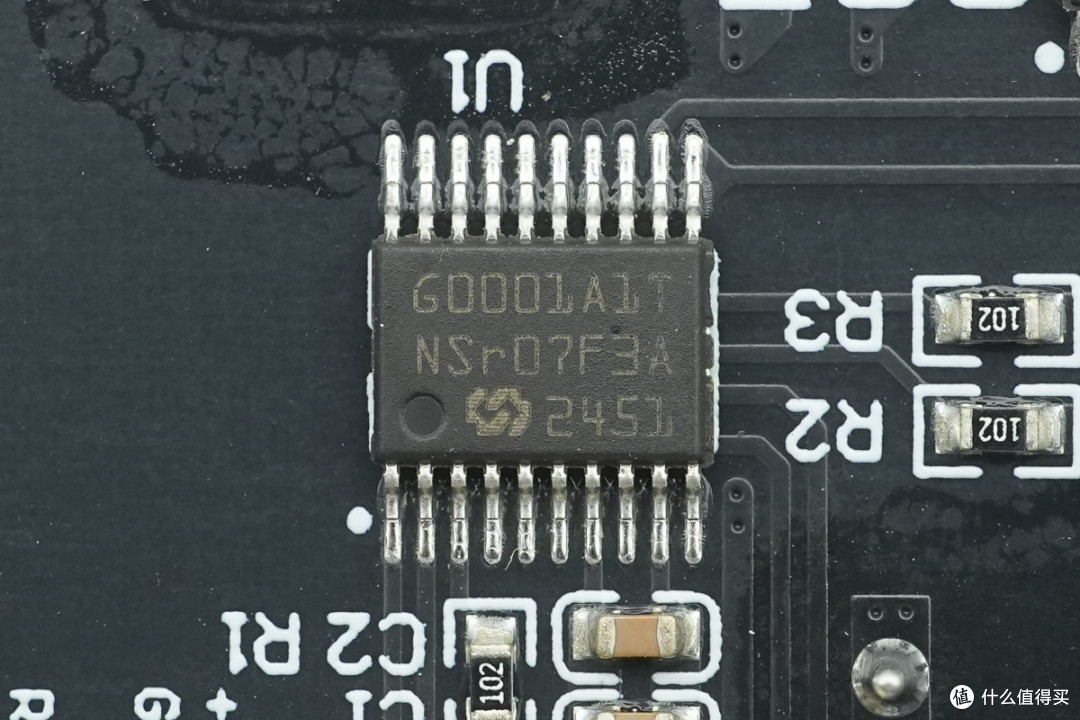

MCU来自Mindmotion灵动微，型号MM32G0001A1T，该系列微控制器搭载Arm Cortex-M0内核，最高工作频率可达48MHz。内置16KB高速存储器，并集成了丰富的I/O端口与外设模块。采用TSSOP20封装。

触摸检测芯片无丝印，信息不详。

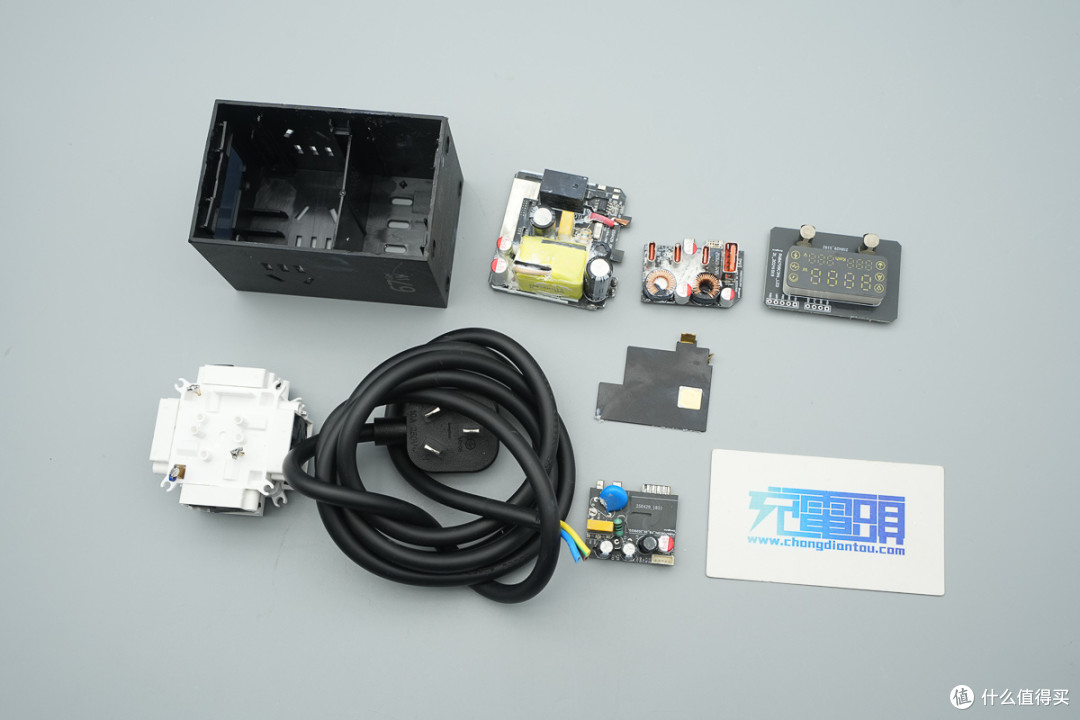

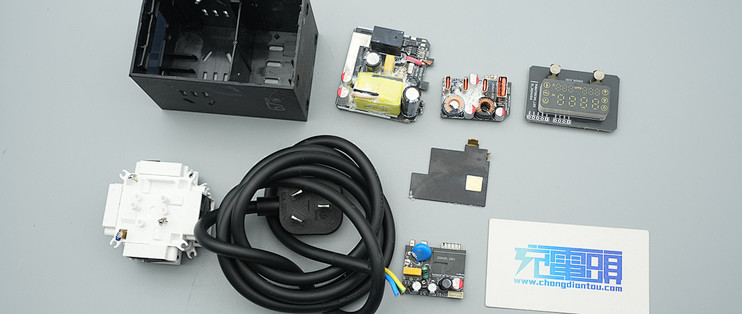

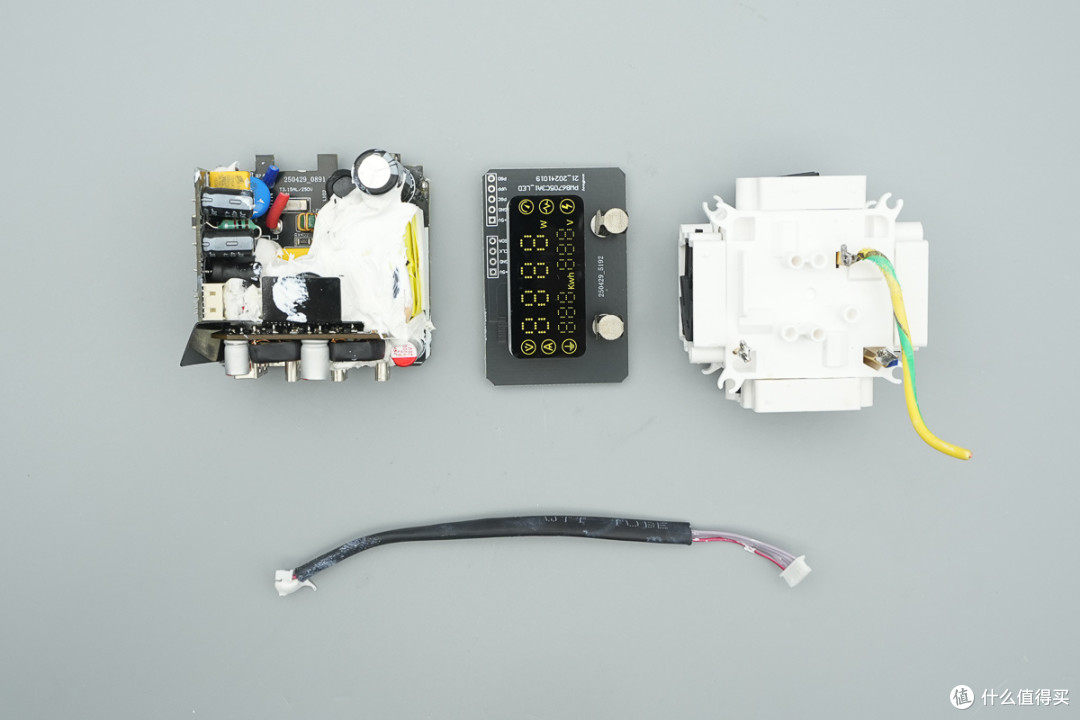

全部拆解一览，来张全家福。

充电头网拆解总结

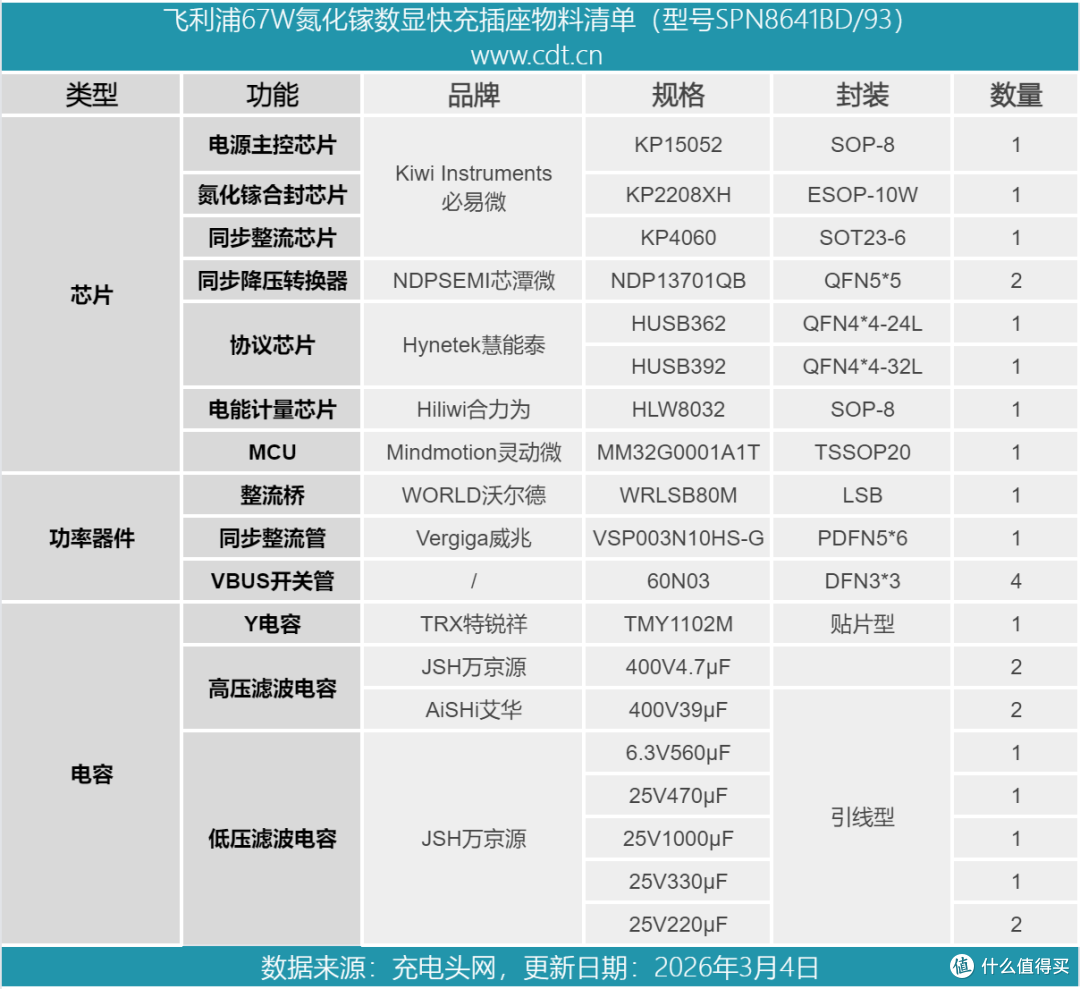

最后附上飞利浦67W氮化镓数显快充插座的核心器件清单，方便大家查阅。

飞利浦67W氮化镓数显快充插座在功能集成与结构设计上均展现出高水准，其不仅提供3C1A四个USB接口，支持PD、PPS、UFCS等主流快充协议，还创新引入智能数显屏，实时反馈用电数据，提升用户对用电安全的感知能力。

充电头网通过拆解发现，产品内部结构清晰，PCBA模块与AC插孔模块分区布局，之间隔离绝缘。USB快充部分采用必易微KP2208XH合封氮化镓主控+KP4060同步整流控制器的高集成电源方案，搭配芯潭微NDP13701QB降压转换器与慧能泰HUSB362、HUSB392协议芯片，实现多口智能功率分配与广泛的协议兼容。

PCB板面打胶加固，提升抗震与散热性能；滤波电容来自艾华和万京源，继电器来自汇龙仓，同步整流管采用威兆半导体VSP003N10HS-G，整体用料扎实可靠。AC插孔采用一体铜带设计，支持2500W大功率承载，确保用电安全。

总体而言，飞利浦67W氮化镓数显快充插座在保证安全性与稳定性的基础上，融合了智能数显、多口快充、立式紧凑设计等创新元素，兼顾实用性与科技感，是一款兼具品质与体验的桌面用电解决方案。
