工业内窥镜照明：如何选择最优方案
2026-08-04 08:34:51
0点赞
0收藏
0评论
在现代工业制造与设备检修领域，工业内窥镜是无损检测体系里不可或缺的核心工具。设备将细长探头伸入狭小腔体、封闭管路、难以直视的内部空间，依靠前端照明照亮被测区域，完成内部缺陷可视化探查。不同工况、被测工件、检测目标对应截然不同的照明方案，照明选型直接决定缺陷能否清晰识别。下文梳理主流照明形式，并给出系统化选型思路，指导现场匹配最优照明方案。
一、主流工业内窥镜照明方式特性解析

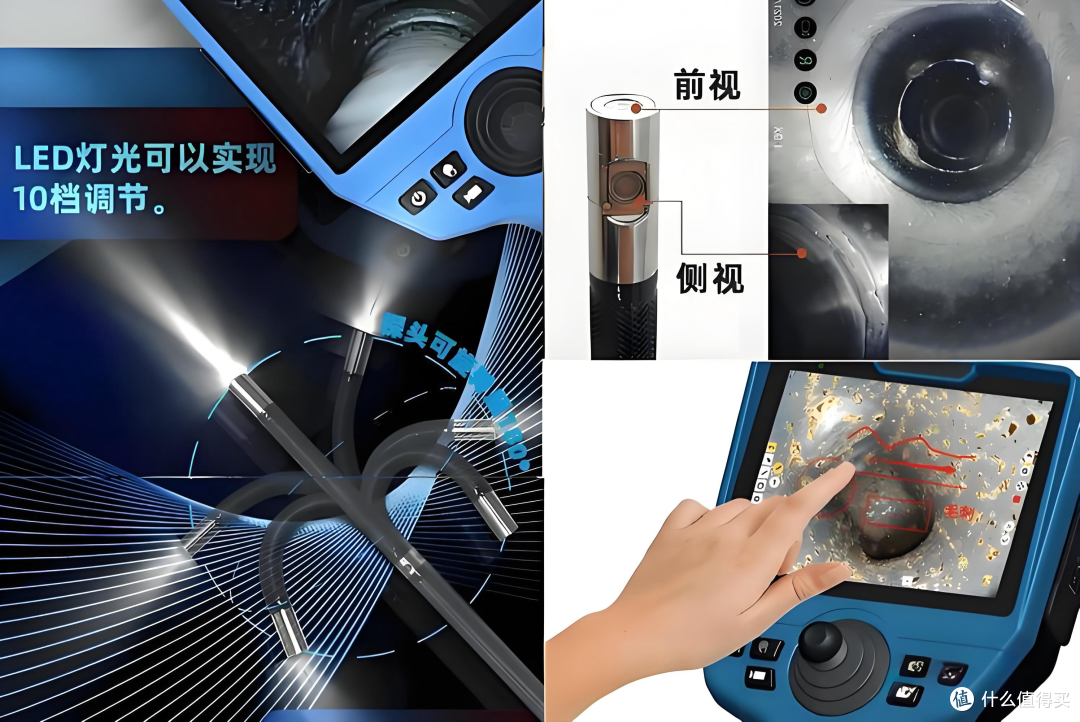

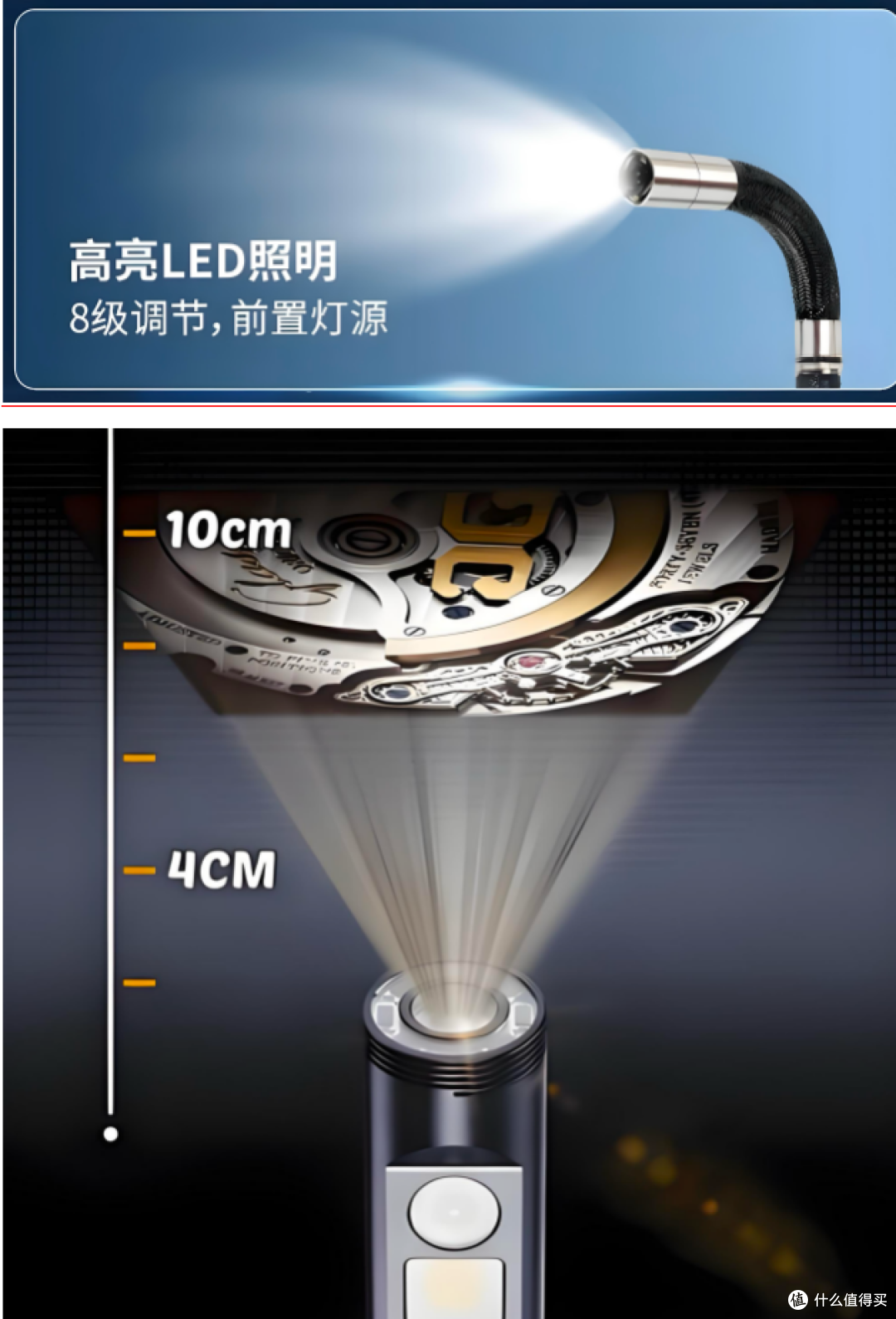

1. 白光 LED 照明
当前市面上便携式电子内窥镜最通用的照明方案。
优势：发光亮度充足、功耗低、光源使用寿命长；常规色温约 6000K，光照效果接近自然光，色彩还原真实，能够直观识别锈蚀、磕碰、异物、堵塞、常规表面缺陷。
适用场景：电力汽轮机、风电齿轮箱、制药管道、轨道交通转向架、液压阀块、通用机械腔体常规目视检测；绝大多数通用无损巡检场景。
2. 红外 LED 照明
红外光线对部分材质隐性缺陷具备独特识别能力，通常不会单独配置，多与白光 LED 集成，支持光源模式一键切换。
优势：可弱化表面油污反光干扰，更容易凸显金属表面微裂纹、焊缝深层缺陷；适合低可见光环境下观测。
局限：无法还原物体真实色彩，难以区分材质色差；一般作为辅助检测光源。
适用场景：金属焊缝复检、带油污零部件内部缺陷排查、暗光密闭腔体探查。

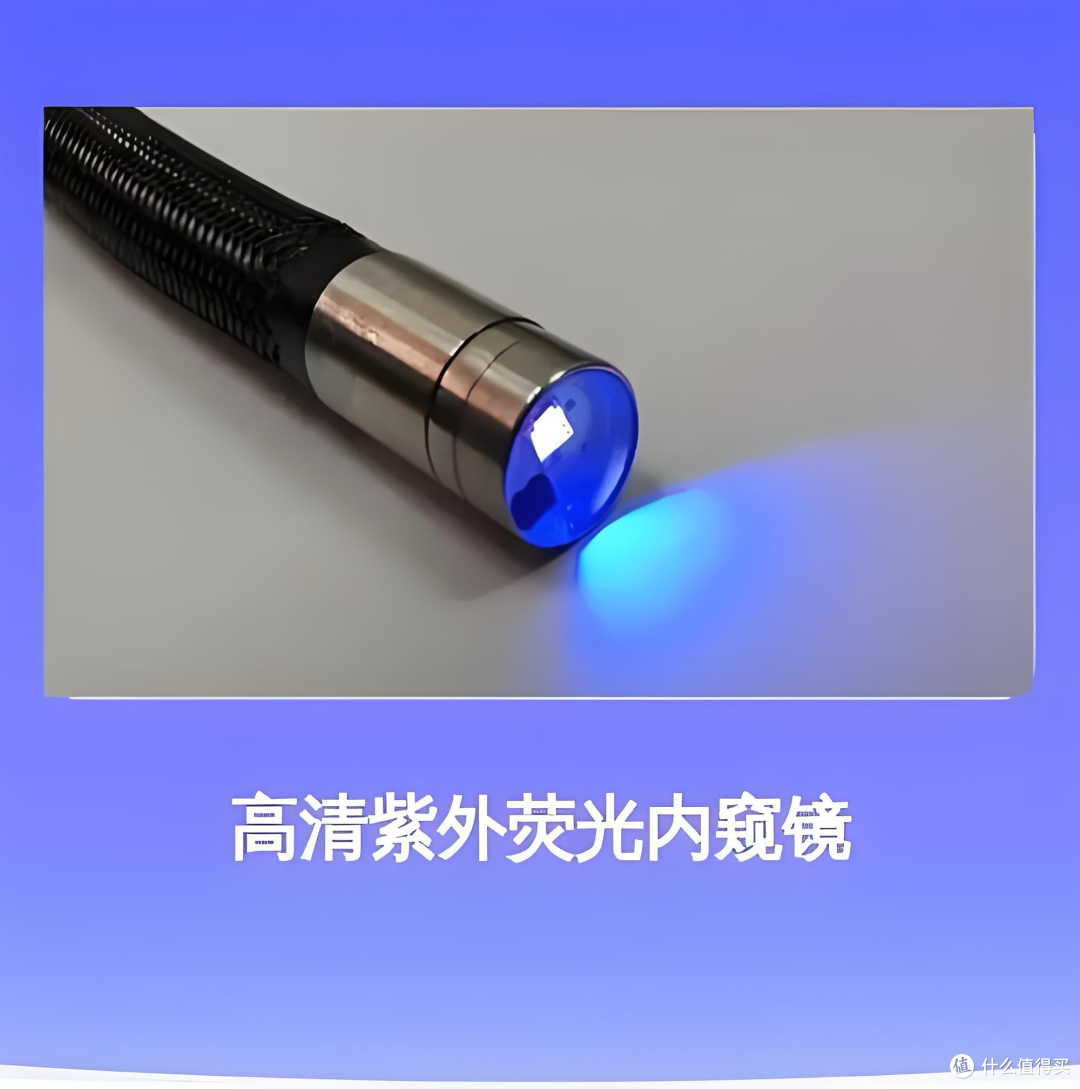

3. 紫外（UV）照明
核心配套荧光渗透检测、磁粉探伤工艺，属于专项缺陷检测光源。
原理：激发工件表面附着荧光剂，将微小裂纹、孔隙、腐蚀区域高亮显现，捕捉肉眼难以分辨的细微损伤。
注意事项：紫外光线存在辐射风险，作业时必须佩戴专业防护装备；长时间照射部分高分子材料会加速老化。
适用场景：航空发动机叶片检测、汽车零部件探伤、高端精密构件裂纹筛查、军工精密零部件无损检测。

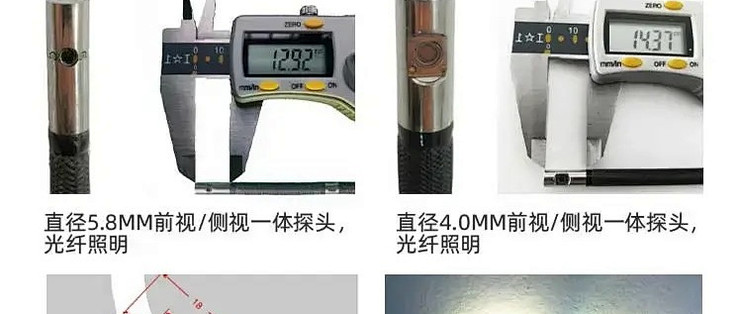

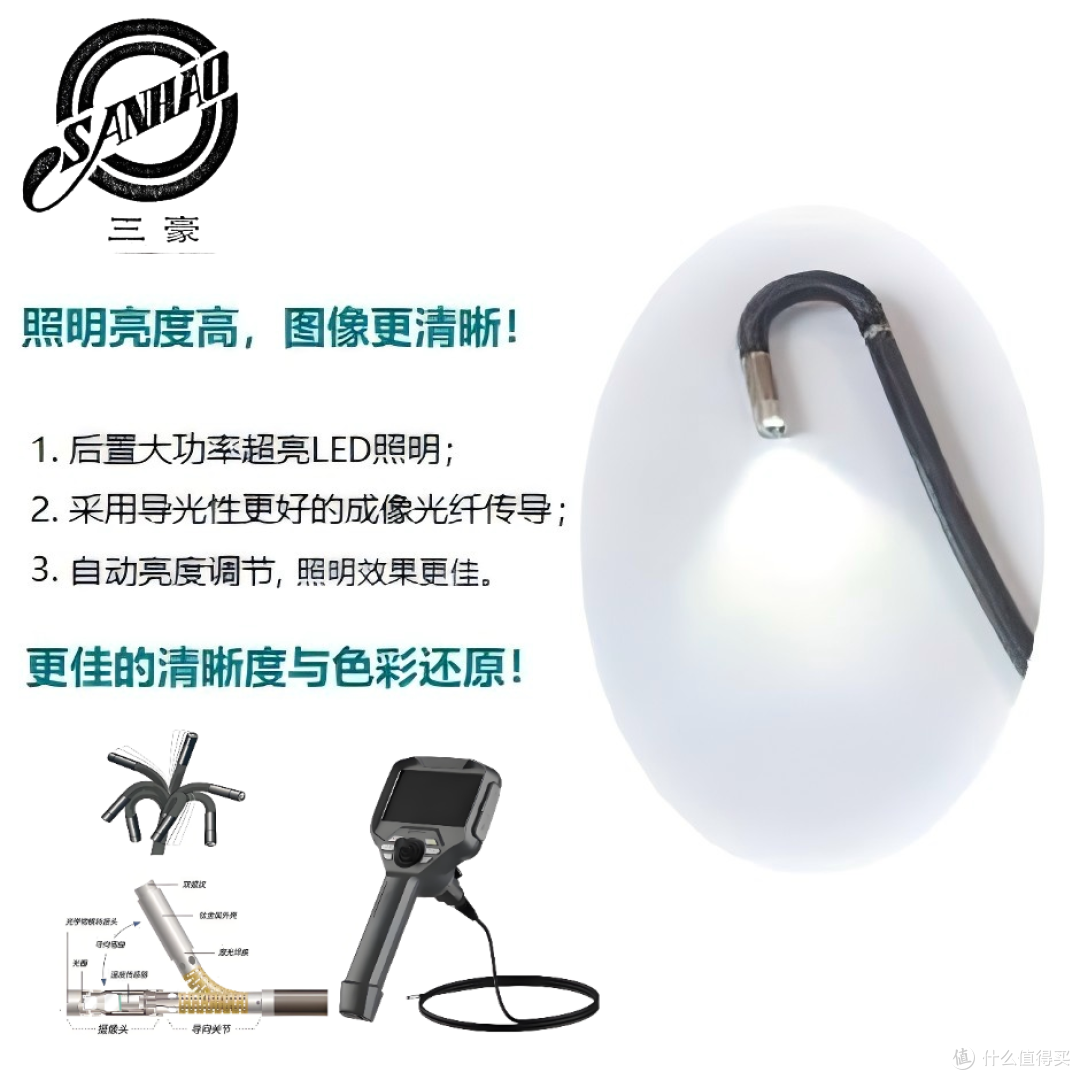

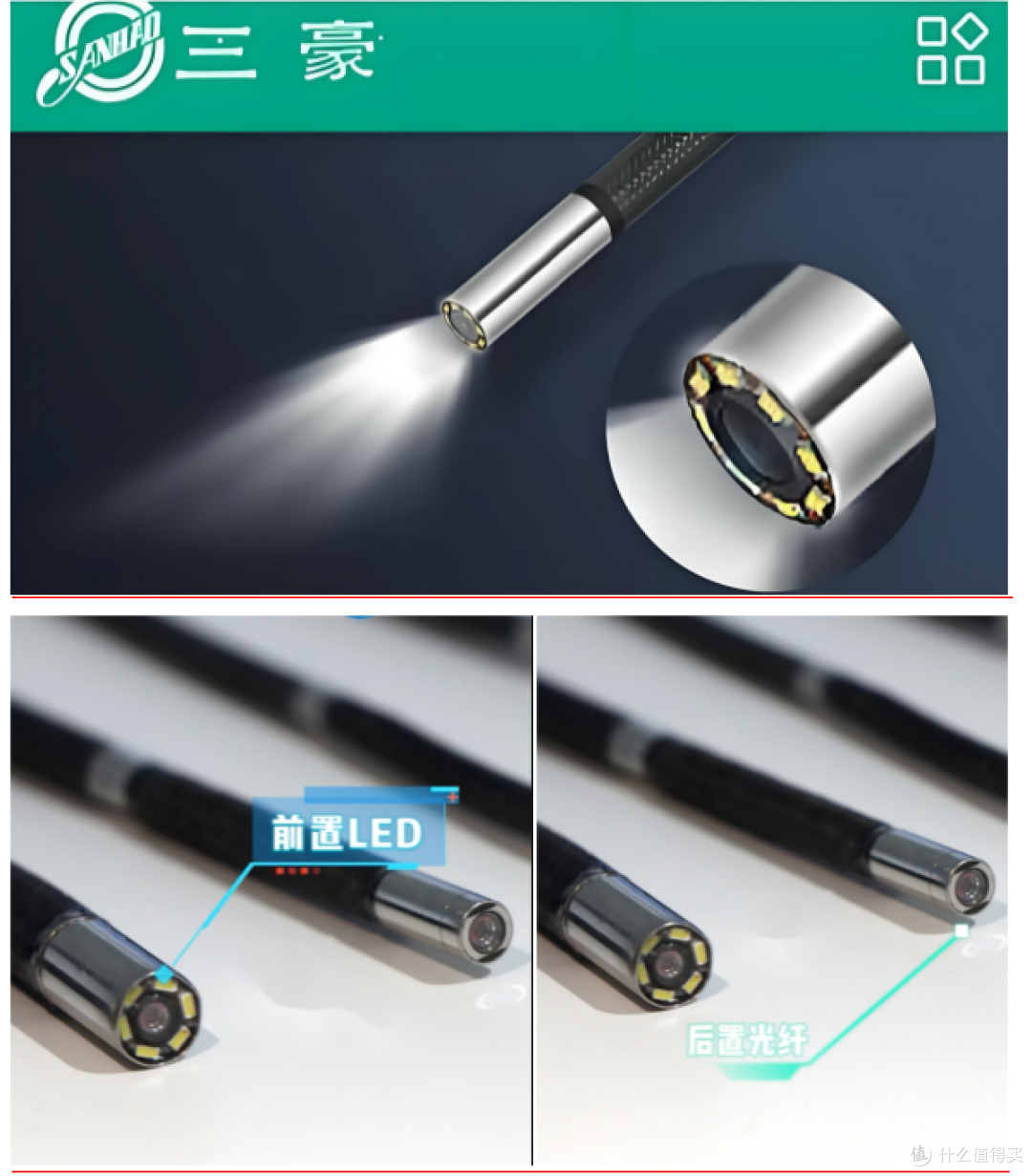

4. 光纤照明
光源主机与探头端分离，通过导光光纤传导光线。
优势：探头前端无发光元器件，耐高温、抗电磁干扰，适配超高温、强电磁等极端工况；探头外径可以做得更纤细。
劣势：光纤端面极易被油污、粉尘污染，直接降低照明效果；整套设备造价偏高，光纤弯折过度易断裂，维护成本更高。
适用场景：高温管道、热处理设备内腔、强电磁环境特种设备检测、超细探头特种检测。
5. 激光照明
光线定向性极强、能量集中，远距离下依旧保持高照度。
优势：光束聚焦能力优异，长距离深腔检测光照衰减小，搭配测量系统可辅助测距、立体测量。
劣势：成本高昂，存在眩光、局部反光过强问题；多数普通目视场景无需配置。
适用场景：深孔长管道远距离检测、高精度内窥镜三维测量、特种深空密闭腔体专项检测。
二、内窥镜照明方案核心选型维度
不存在通用万能的照明方案，选型需综合五大核心条件逐一评估：
被测工件与检测目标
金属光滑表面易产生反光，需要可调柔光光源；排查裂纹、腐蚀优先考虑紫外 / 红外辅助光源；只需常规异物、磨损检查，标准白光 LED 即可满足。塑料、复合材料工件，避免高强度紫外长时间照射，防止工件损伤。
现场工况环境
潮湿、多粉尘、油气环境，优先选择探头照明模块具备高防护等级（IP67/IP68）的机型；高温工况，优先光纤传导照明，避开探头内置 LED 不耐高温的短板；有防爆要求场景，需选用防爆认证照明组件。
检测距离与腔体结构
短距离狭小腔体：常规环形 LED 足够；深度长管道、深孔检测，需要高亮度光源或激光照明；内壁光滑的管路，建议配备可调亮度、防眩光光学设计，减少镜面反光造成画面过曝。
图像与检测精度要求
日常巡检、粗略排查：基础可调白光 LED；高清成像、缺陷存档、影像对比：高显色、多级调光白光 LED；微米级微小裂纹专项探伤，选用白光 + 紫外复合照明模组。
设备使用与运维需求
现场快速巡检、频繁移动作业，优先一体化手持 LED 内窥镜，开机即用，操作简单；分体式光纤照明部署繁琐，适合固定工位、长期专项检测；同时兼顾光源配件通用性、维修更换成本。
三、落地选型额外重要考量
设备兼容性
若已有内窥镜主机，新增照明模块优先选择同平台兼容配件，避免整套设备更换，控制采购成本；新旧设备混搭容易出现光源控制、图像匹配异常。
综合运维成本
LED 光源免维护、更换简单；光纤、激光光源备件价格高，维修周期更长，非高频专项检测不建议盲目选配。
复合照明优先趋势
当前主流高端工业内窥镜普遍采用多光源集成方案（白光 + 紫外 / 白光 + 红外可切换），一套设备兼顾常规巡检与专项探伤，适配多样化检测任务，性价比优于单一光源机型。
总结
工业内窥镜照明的核心选型逻辑：以检测缺陷类型、工况环境为核心基准，平衡成像效果、设备成本、运维难度。通用日常无损检测，可调白光 LED 是性价比首选；专项探伤需求搭配紫外、红外辅助光源；极端高温、远距离特种场景，再评估光纤照明、激光照明方案。合理匹配照明系统，能够有效消除反光、光照不足等问题，大幅提升缺陷检出率，保障工业设备质量管控与安全检修工作稳定开展。
