如何选择合适的管道检测摄像头

管道检测这行干久了会发现，摄像头是整套系统里最值得花时间挑的部分。

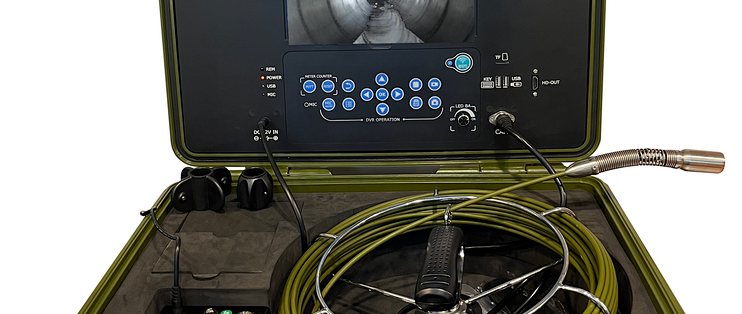

线盘、电池、显示屏这些部件买回来基本定型，摄像头却直接决定你最终能看清什么。优联 3188DH 是一套管道和墙体视频检测系统，面向供水、污水、电缆管道、电气空调管路、中央吸尘管道、水管和建筑墙体检查等场景。

搭配 CD23HT 高清摄像头，同时兼容四款标清摄像头，往上还能加定位发射器、Wi-Fi 模块、米数计数器这些选配件。这篇把摄像头这一层拆开讲，先说默认配置的参数含义，再讲每一档选配解决什么问题。

3188DH

默认的 CD23HT 是什么水平

CD23HT 用 1/3 英寸 CMOS 图像传感器，有效像素阵列 1920×1080，两百万像素彩色画面，输出 NTSC 或 PAL 制式，对应 30 帧和 25 帧。 NTSC 和 PAL 两套制式覆盖不同国家和地区的显示设备，出口的设备按目标市场确认制式就行。

镜头螺纹规格 M12×P0.5，最近对焦距离 10 厘米，水平视场角 101°，垂直视场角 54°，整颗摄像头的视场角标称 123°。补光用 9 颗高亮白光 LED，灯珠光束角 120°，亮度由控制盒上的旋钮调节。摄像头模块输入电压 DC3.3-5V，整机摄像头供电 DC 9~13V、最大功耗 3W，典型工作电流 110mA，视频输出 1.0Vp-p/75Ω。

这些参数在管里意味着什么

10 厘米的最近对焦距离是管道场景里最实用的一个数。探头贴近管壁时画面依然能合焦，裂缝、错口、树根侵入这些细节不会因为靠太近而糊掉。 123° 视场角配合 120° 光束角的补光，常规排水管径里基本能把一整圈管壁收进画面。

自动白平衡和自动增益在光照条件变化时自动调整，不需要人工干预。信噪比大于 52dB（AGC 关闭），暗环境里的画面噪点能得到控制，不用靠后期反复拉亮。

摄像头工作温度 -20℃ 到 +70℃，湿度 90%RH 无冷凝，系统整机工作温度 -20℃ 到 +55℃，常规排水、供水管道的环境都在这个区间内。镜头的单独工作温度范围标称 -30℃ 到 +70℃，比整机口径更宽，寒冷地区冬季作业也在覆盖之内。

CD23HT 机身上的 D 标记表示支持自调平，探头在管里滚动时画面自动回正，人不用蹲在井口扶着探头摆角度。录出来的画面始终是正的，后期交报告省很多事。摄像头装在滑橇上进入管道，过接口和台阶时减少卡阻，10 芯高清视频线缆负责把信号送回控制盒。

兼容的标清摄像头怎么用

3188DH 主机兼容 C23HT、C23B、C23BT、C23F 四款标清摄像头。这里的选择逻辑和任务性质挂钩。需要把管壁细节逐段放大、给甲方留高清影像证据的项目，用 CD23HT。

日常巡检、快速定位堵点，或者采购预算有限，标清款就能完成大部分工作。两档之间没有绝对的对错，按单次任务强度配就好。同一台主机在不同任务里配不同摄像头，是这套系统最实际的地方。

选型先看探测对象

选配之前，先想清楚这套主机主要探测什么对象。供水、污水、电缆管道、电气空调管路、中央吸尘管道和建筑墙体检查，工况各不相同。有的管段管径窄，通过性比画质更敏感。有的环境常年潮湿，补光角度和镜头视场比分辨率更值得优先考虑。先定探测对象，再倒推摄像头选型，顺序反了容易花冤枉钱。对刚起步的队伍，先配标清把检测流程跑通，项目量上来再补高清探头，预算压力小很多。

选定位器之前先看管材

选配清单里有一项 512Hz 低频发射器，装在摄像头上，配合地面接收仪确定探头在地下的大致位置。它的定位深度和管材直接相关，非金属管道里约 4 米，铸铁管道里约 1 米。差距来自金属管壁对低频信号的屏蔽，属于物理限制。低频信号穿过土壤时的衰减比高频慢，这也是发射器选 512Hz 这类低频的原因，地面接收仪才能稳定锁定探头位置。

需要在地面标记管线走向、核对井位对应关系的时候，这项选配能省掉反复开井的功夫。项目里铸铁管占比高的话，要提前知道定位深度只有 1 米左右，地面探测的覆盖范围小，测量点位要留出余量。

记录制式决定证据怎么存

DVR 用 H.264 编码，录像封装成 MP4，录制分辨率默认 1920×1080。存储走 USB 盘或 TF 卡，最大支持 512GB，U 盘要求 exFAT 格式。 TF 卡适合插在控制盒上长期使用，U 盘则方便收工后直接插电脑拷贝，两种介质可以按现场习惯搭配。单段录制时长可选 1、5、10、15、30、60 分钟，模块默认上限 30 分钟。

按 30 分钟一段算，文件体积约 800MB，一张 64GB 的 TF 卡大约能存 80 段。这个账建议出发前算好，现场录到一半发现卡满，整段路要重走。系统还支持拍照取证和回放，加上选配麦克风录音，检查时口头备注缺陷位置，回放时画面和语音能对上。

想远程看画面就加 Wi-Fi

控制盒支持 HDMI 外接显示，现场多人同时看画面没有压力。选配 Wi-Fi 模块后，手机或平板装 ulinkCamera 或 PipeCheck，就能看实时画面，井口作业和接收端分离的场景方便很多。选配 2.4G 无线折叠键盘，可以替代遥控器操作菜单。主机支持十种菜单语言，英语、中文、法语、西班牙语、德语、波兰语、韩语、意大利语、土耳其语、俄语，外派队伍不用为菜单语言费心。

线盘和计数器

推缆是 5.2mm 玻璃纤维材质，长度 20 米、30 米、40 米三档可选，三档共用同一个线盘框架，占地面积一样，只是绕缆量不同。选缆长只影响探测深度，不影响设备占用空间。需要记录缺陷位置时加装米数计数器，录像画面上能对应上缆长读数，报告里写第几米处有缺陷就有依据。

控制盒上的接口

控制盒上的接口都围绕查看和记录展开。HDMI 与 HD-OUT 用于外接显示器，LED 亮度旋钮随时调整补光强度，TF 卡槽和 USB 口对应两种存储介质。主机配遥控器完成基本操作，想要键盘输入就选配 2.4G 无线折叠键盘，充电电池盒负责电池的收纳与充电。

供电和整机工况

整机用 11.1V 6600mAh 锂电池，正常野外作业约 5 小时，充电适配器 12.9V 3A。电源适配器支持 110V-240V 宽电压输入，输出 DC 13.5V 1.7A。摄像头最大功耗只有 3W，对续航的拖累很小，电池电量基本决定一天能看多少段。连续大项目建议备第二块电池，下单时一并确认。
