客制化 60%键盘性价比之王—DC60（开箱组装）

• 前言

• ALF

• 国内客制化团队之一，CNC 跟阳极技术都是大佬级


• 主要作品有 ALF（X1 X1.1 X2 X3）， （X1 X2 ）PAD ， DC60......


• 最近比较火的就属 DC60 了

• 号称在这个价位无论是做工还是价格，都是无敌的存在

• 介绍

• “

  DC60”的设计来源于 ALF 2016 年的一款设计“巡洋舰”

• 由于当时巨大尺寸的金属手托和超重的设计

• 让巡洋舰仅仅存活于了渲染图

巡航舰设计图

• 延续着 ALF 的厚重刚毅风格，流畅的线条加上金属切面

• 展示出的是无与伦比的金属质感

• DC60 的大体线条正是沿用了巡洋舰的设计

• 在巡洋舰的基础上去掉了大手托设计，降低了整体高度，调整了倾角角度和切面角度

• 就成了 ALF 第一款量产 60 设计“DC60”了

• 结构：通用型 60% 键盘底壳，适用于所有标准 GH60 螺丝孔位的 60 PCB。

• 风格：克制的金属削切风格，在保证金属质感的前提下，合理降低高度和坡度

  ，适合长时间使用。

• 颜色：提供了 9 色阳极和 1 个特殊工艺白色，共计 10 色选择，以搭配不同的键帽

• 价格： R1 福利团399的价格，以及 R2 现货499的价格




• 开箱

瞩目的48块大洋快递费用

？？？生鲜？谁给我寄了水果？

原来是你，我的DC60

• 这里我要吐槽这生鲜速配是什么鬼？


• 我就是怎么会这么贵嘛！




• 在此我要感谢一下鱼姐千里迢迢飞去工厂催促虚线（ALF作者）赶工

• 也感谢虚线大师对小妹的支持

• 拿到的 DC60 是国外订单版本（下面会有介绍）

我又要吐槽了，这盒子是旧的

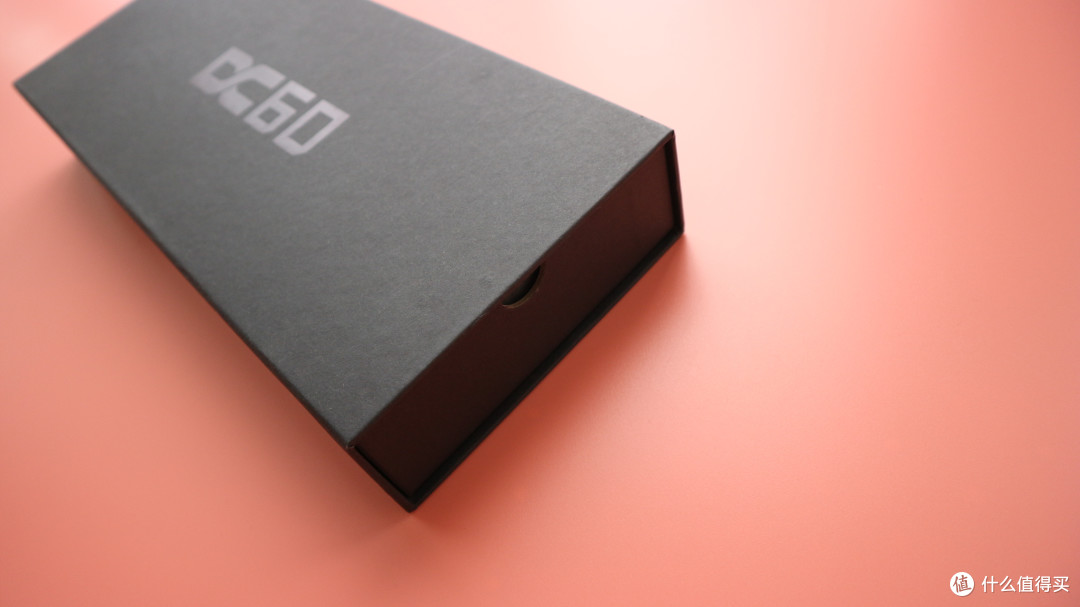

盒子侧边有个半圆的拉手位

抽屉式的开箱设计

• DC60 的盒子相当结实

• 抽屉式的设计很有特点，也便于存放

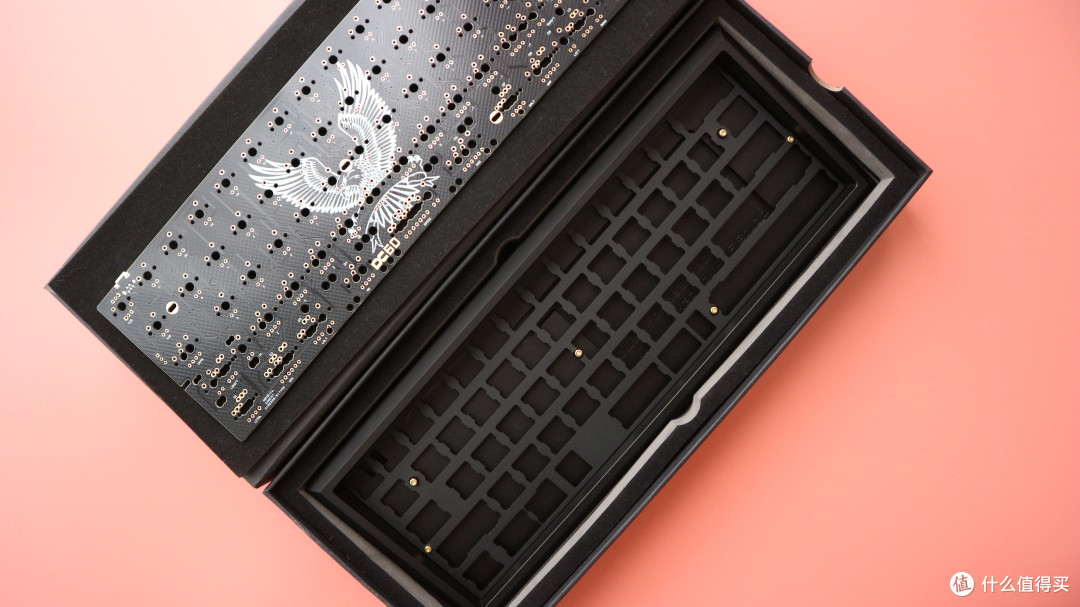

DC60安静的躺在EVA泡棉的怀里

• EVA 泡棉作为缓冲物


• 键盘主体在里面保护的非常好




黑色外壳，黑色定位板，黑金PCB

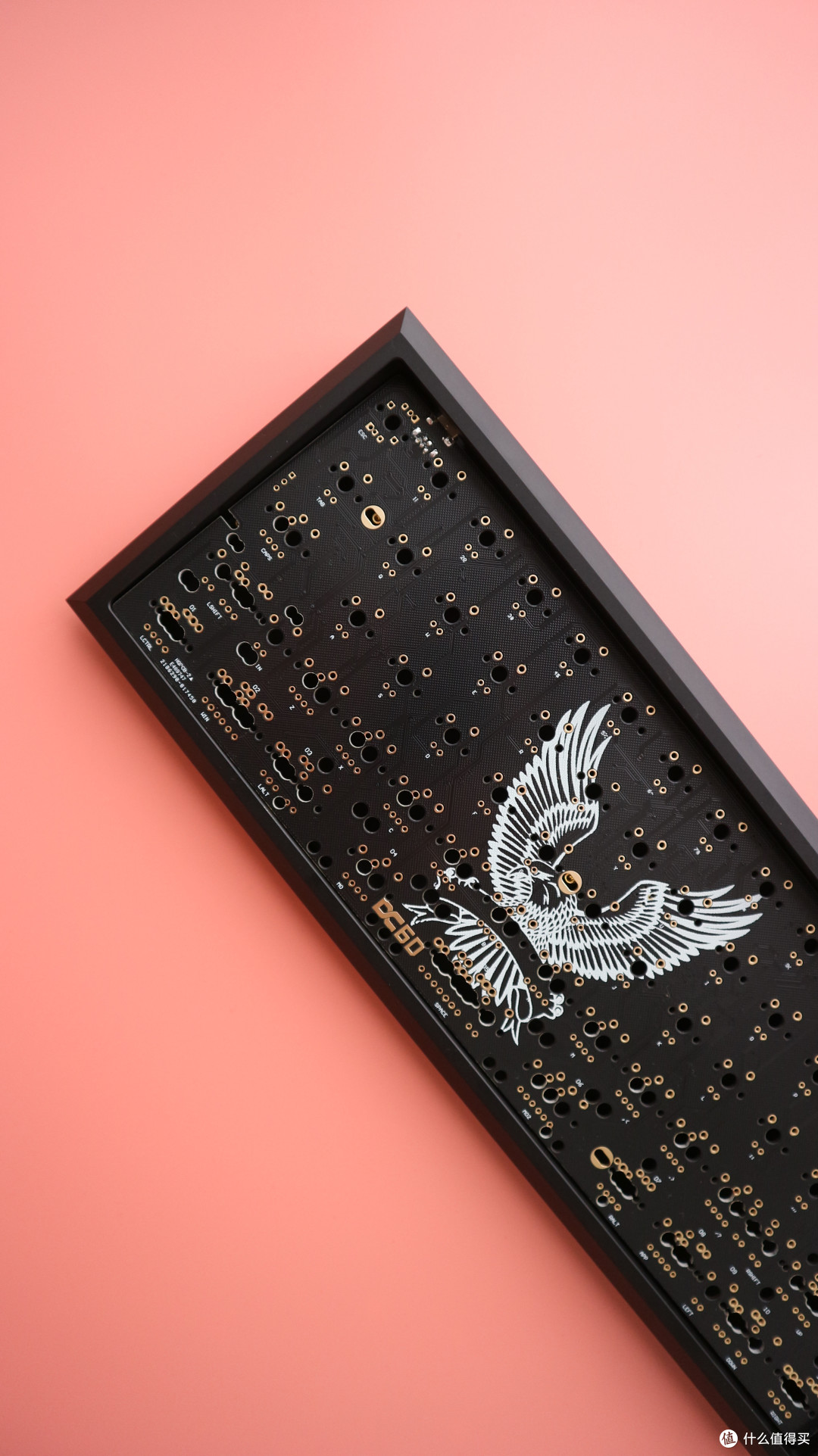

黑金配色，很经典

非常细腻的阳极

精细的cnc打造出能割伤人的直角

• DC60 的 CNC 非常到位


• 这个可以从键盘的 90°直角外壳看得出来

• 手摸上去感觉会被割伤

• 黑色阳极非常非常细腻

• 丝毫不夸张的说，你们摸一摸你们的 iPhone 铝合金后盖

• 就是那种非常细腻的触感

• 果然对得起 “养（阳）鸡（极）”大师这个称号

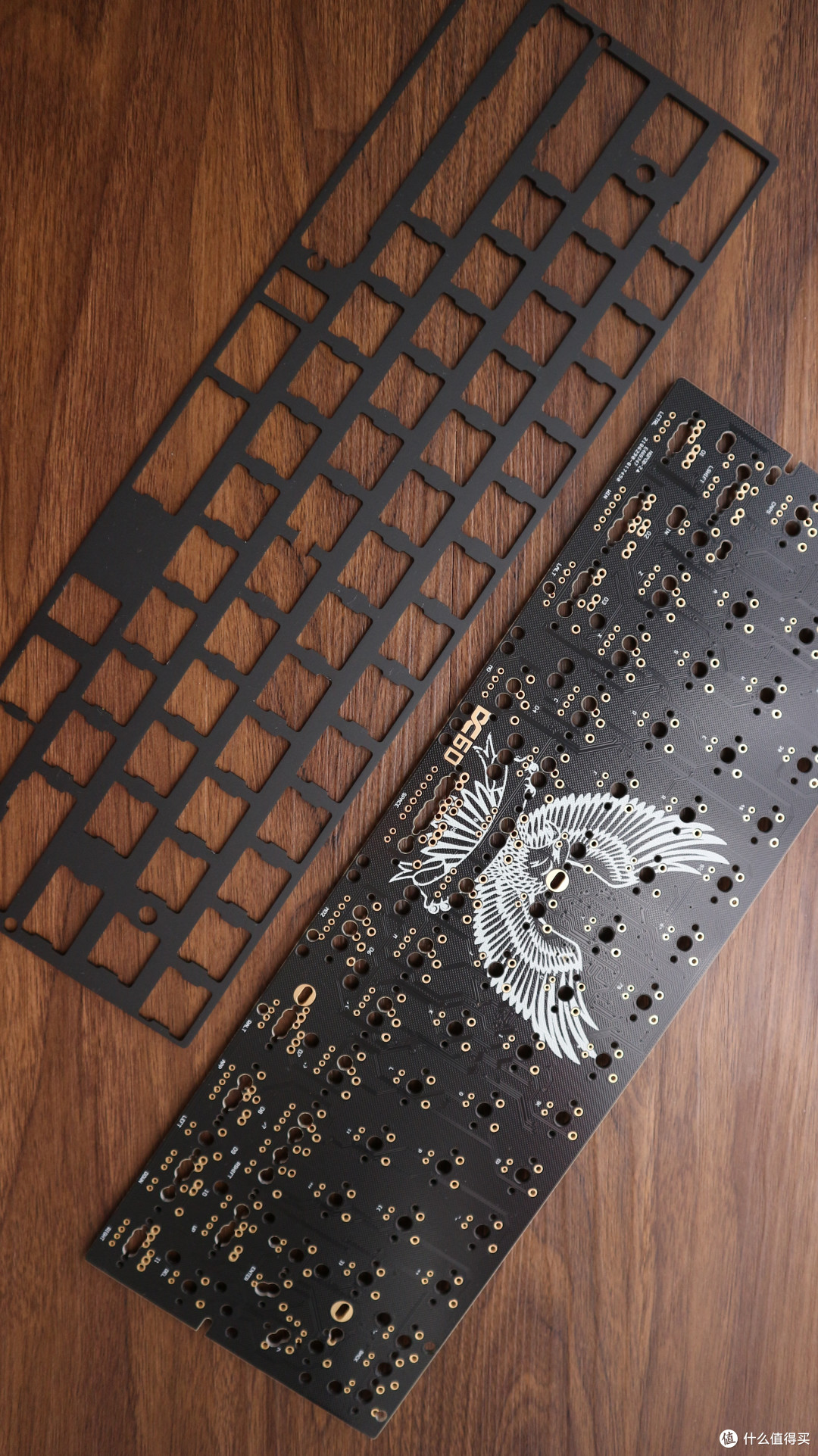

PCB，定位板

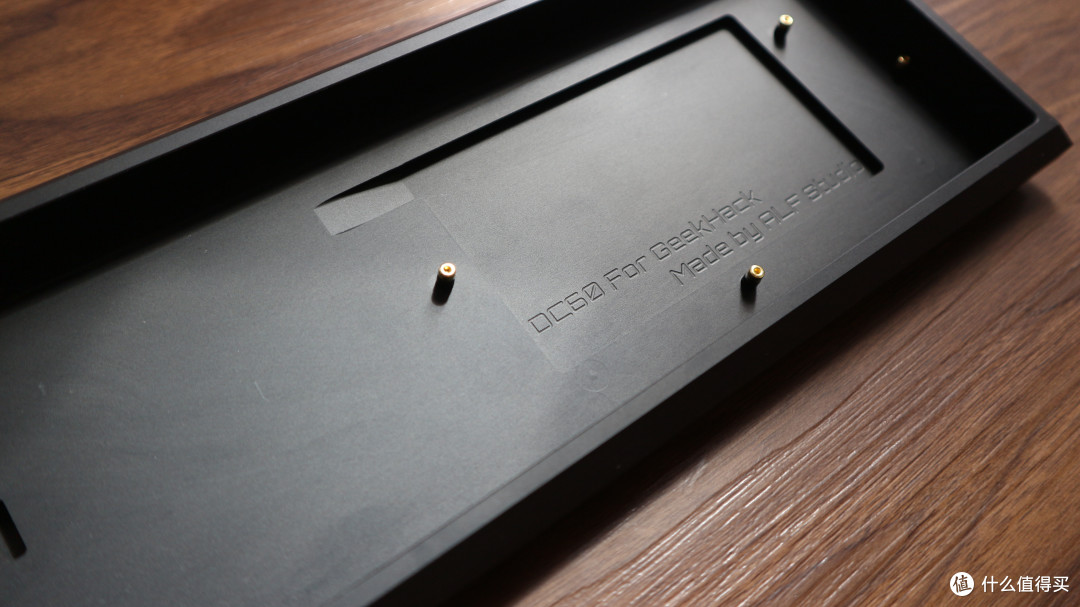

外壳内部刻字

• DC60 For GeekHack

  Made by ALF Studio

• GeekHack 是国外一个键盘分享的网站


• 类似国内的 zfrontier 网站吧

• 这款 DC60 是 R2 的国外版本

• R2 版本因为技术提高了，所以做工会比R1版本要好

• 组装

• 拿到套件的第一时间

• 请打开所有的灯光，或者在光线充足的地方

• 各种角度检查键盘外壳有无瑕疵

• 有瑕疵请联系团购方售后处理




• 阳极氧化（anodic oxidation），金属或合金的电化学氧化。铝及其合金在相应的电解液和特定的工艺条件下，由于外加电流的作用下，在铝制品（阳极）上形成一层氧化膜的过程。阳极氧化如果没有特别指明，通常是指 硫酸 阳极氧化。


• 由于工艺问题，还有卫生问题

• 套件检查没问题后我都会用清水清洗键盘外壳

• 然后再用酒精擦拭一遍做消毒处理

• 并不是强迫症，为了健康卫生，还是非常建议不要省略清洗外壳这个步骤

• 清洗完外壳就是检查 PCB

号称兼容所有60%配列的大雕PCB

PCB细节图

pcb细节图

• 这次采用的是 ALF 出品的大雕 PCB


• 黑色沉金配色

• 底部有12个 RGB 灯

• 板子不是市面常见的 B 板（BootMapperClient刷配列的板子）


• 是成本更高，目前来说最稳定的 Q 板子（QMK 刷配列）

• Q 板子自带全键无冲，更加稳定，更加耐用

• 唯一的缺点就是配列真的不好刷

• QMK 的刷配列方式极其复杂

• 我为了刷配列整整用了2天的时间才搞懂一点点，

• 所以新手的话建议购买B板，容易上手

• QMK 的刷配列方式过于复杂，等有时间我在开一篇帖子专门介绍

• 检测PCB





镊子，键盘线，等待检测的PCB

键盘线链接后，PCB底灯亮起

PCB连接后自动安装驱动程序

keyboard键盘按键检测工具

用镊子检测焊接点的线路有没有问题

如果所示检测线路

检测完毕

• 检测 PCB 需要 键盘线，镊子（或者其他金属导电物品），电脑

• 电脑下载一个 keyboard 的键盘按键检测软件

• 或者打开 在线的键盘按键检测网站

• 把 PCB 用键盘线链接上电脑

• 开打 keyboard

• 用镊子一个一个的把焊接位置的线路全部检测一遍

• 检测的时候，按键检测软件会显示该键位是否连通

• 软件上的键位变黄色则为接通，保持不变则有可能线路出现问题

• 当所有按键位置检测完毕后可以看到检测软件显示一大片的黄色按键

• 代表 PCB 现有的配列跟线路是否接通（FN 键位无法显示）

• 如果 PCB 没有问题，那么我们就可以准备组装了

• 如果有问题请及时联系卖家售后

• 机械键盘轴体准备


• 这次为了配色，选用了 Cherry 的五脚黑轴+红色轴间纸

• Cherry 黑轴直上直下，被公认为游戏机械键盘的不二之选。

• 当然黑轴也可以用来打字，但是黑轴触发键程短，压力克数较大

• 手指劲道偏小的人用它打字久了可能稍累。

• 黑轴机械键盘的单轴使用寿命长达 5000 万次（其它机械键盘轴是 2000 万次）。

• 操作压力：58.9g±14.7

• 没有段落感

Cherry五脚黑轴+红色轴间纸

Cherry五脚黑轴+红色轴间纸

• 黑红搭配，经典的配色


• 下面借用一位大佬的毒图给大家展示改轴的过程

红色轴间纸

红色轴间纸

贴轴间纸（用镊子）

贴好轴间纸的轴底座

红红火火的一片

镀金弹簧

黑，金，红

这是一队轴士兵

• 改轴过程很简单

• 大佬拍的图片也是剧毒剧毒的




• 有时间的话还是建议体验一下自己改轴


• 改成一颗适合自己的，属于自己的个性轴体

• DIY 的乐趣不是就在于此吗？

• 卫星轴


• 卫星轴一如既往的采用了 GMK 的卫星轴


• 黑色的 GMK 卫星轴非常适合我们这次的颜色搭配

• 而且 GMK 卫星轴的手感也无可挑剔




• 只是需要简单的剪掉多余的轴脚跟上一点润滑油作消音效果

已经剪完轴脚跟上了润滑油的GMK卫星轴

• 卫星轴安装


• 还记得我上篇帖子的绝缘胶布大法吗？


• 这些我们试试轴间纸大法吧（是从轴间纸边缘裁剪下来的）

安装卫星轴位置贴上红色轴间纸

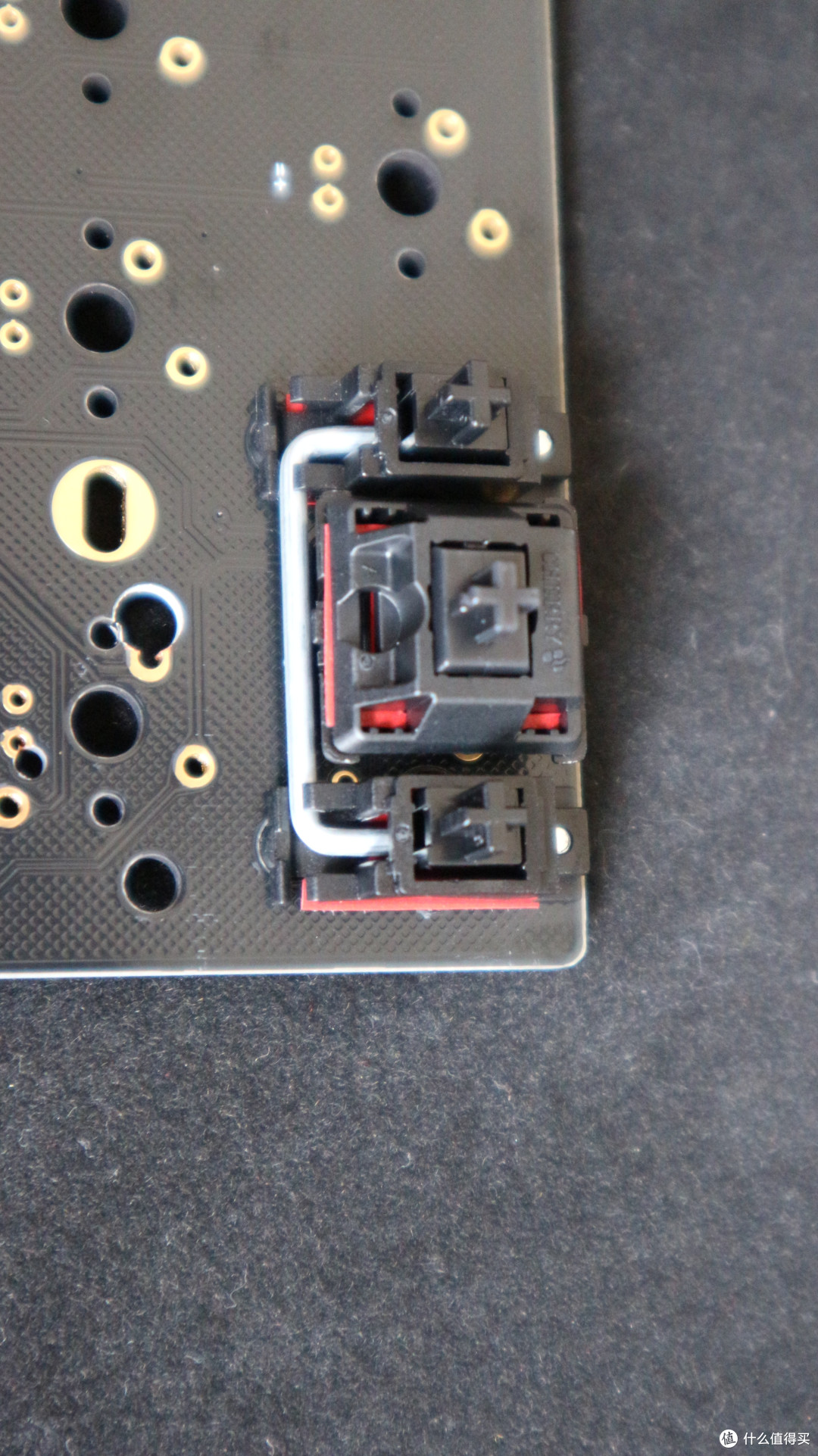

卫星轴下发露出的红色轴间纸跟轴体相呼应

隐隐约约能看到的红色轴间纸

• 轴体安装

• 由于采用的是五脚轴


• 所以在安装的时候会费点劲

• 一般我会先安装边缘的轴体




• 这样可以先把定位板固定住，方便其他位置的轴体安装

• 安装完边缘轴体后先装上键帽来测试卫星键位的手感

• 确认手感没问题后再进行其他的轴体安装

边缘大法，有利于固定定位板方便后面安装轴体

边缘大法，有利于固定定位板方便后面安装轴体

按照自己需要的配列把轴体安装上PCB

检查后面轴体焊接的轴脚有没有被压弯的

不同角度检查一下轴体有没有完全卡进去PCB

看轴心的是不是在同一水平线上

• 按照自己需要的配列，

• 把轴体安装到定位板跟 PCB 上面

• 安装完毕后先别焊接

• 从多个角度查看轴体安装的情况

• 看看轴心是不是在同一水平线上

• 看看轴有没有歪轴

• 在查看后面焊接的轴脚有没有被压弯

• 这些提前检查好，以免焊接完毕后才发现会增加难度




• 分享一些其他的 DC60，不一样的配列

minila配列

大回车

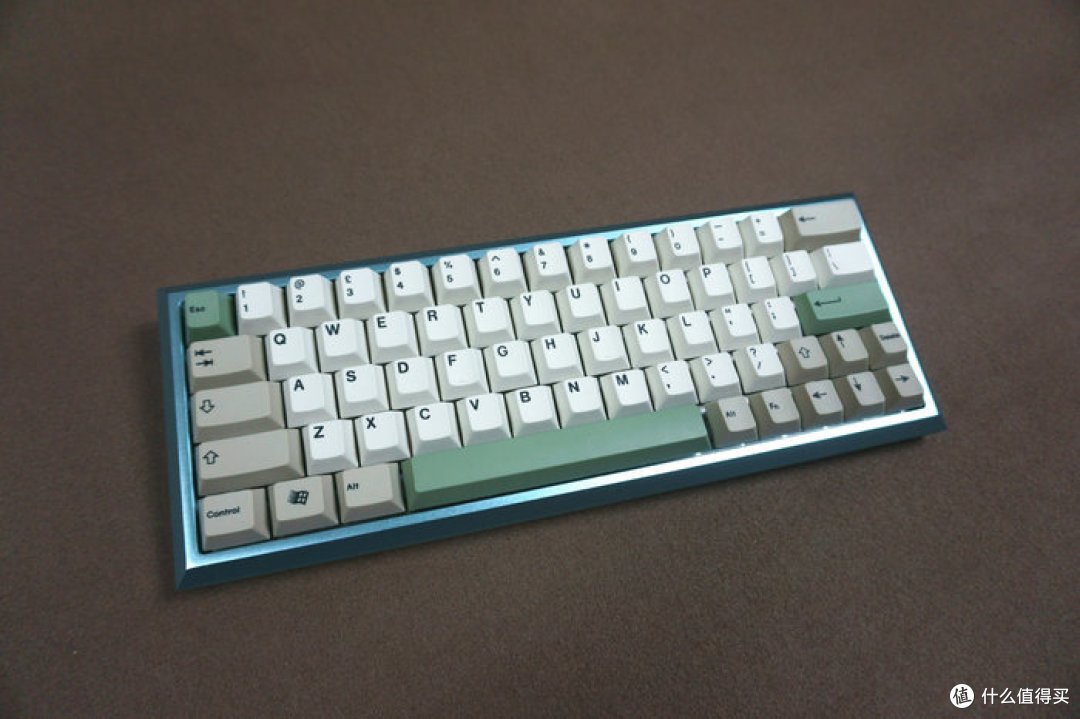

1X shift

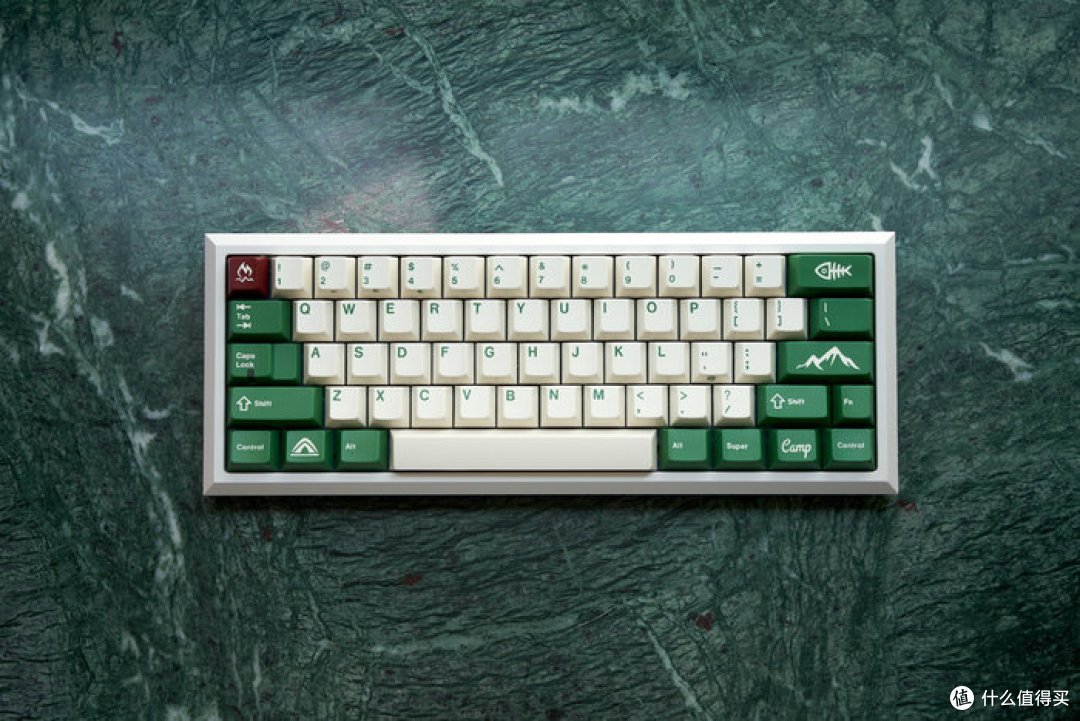

winkey+1.75

winkey（标准的60配列）

• 焊接


• 轴体安装完毕后，就可以准备焊接了


• 由于摄影器材问题，不能亲自录制焊接过程（表示很遗憾，等以后有机会吧）

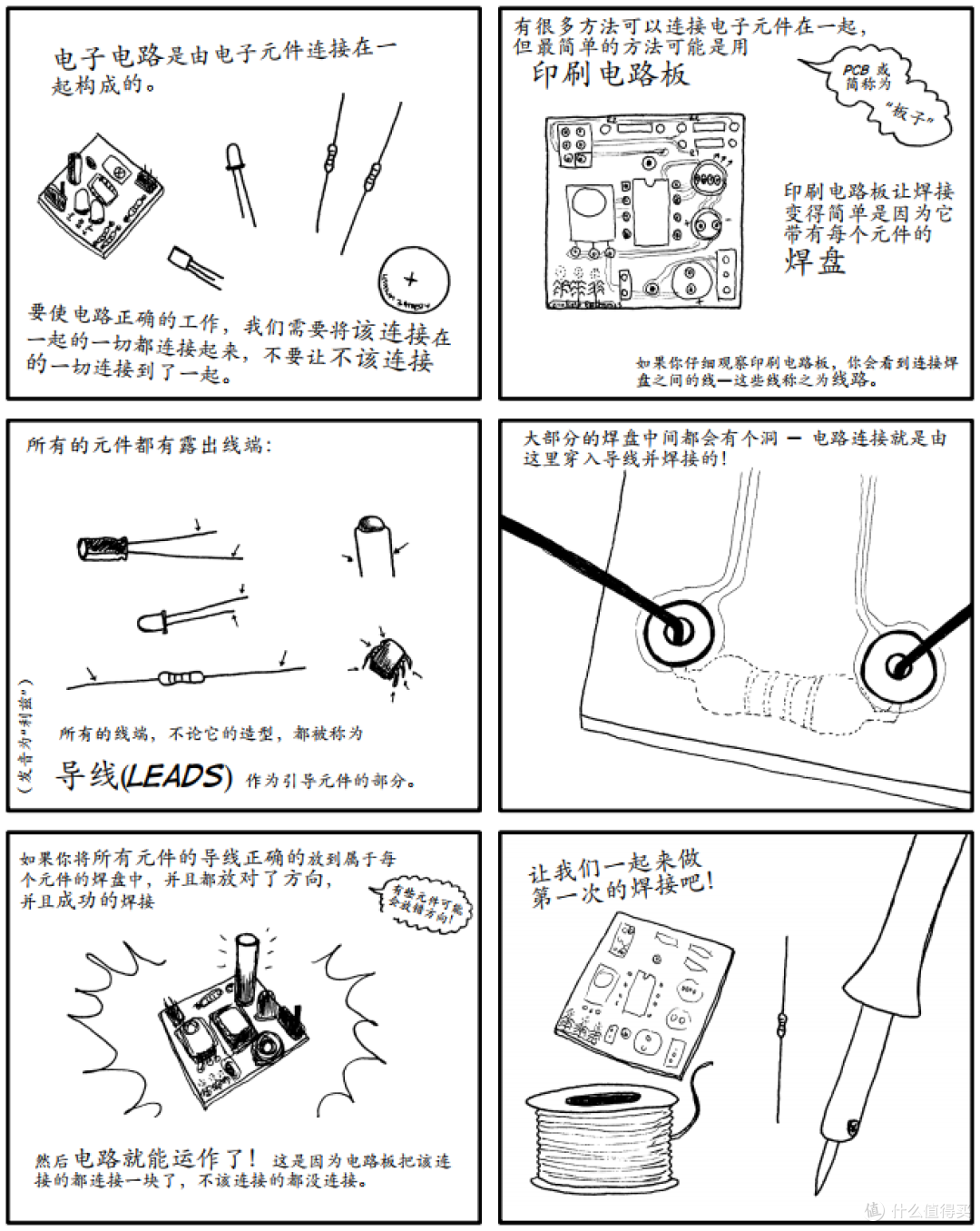

• 所以我们用一组漫画来代替吧

1

2

3

4

5

6

7

8

• 彩蛋1：焊接视频教学

• 本来是想制作 GIF 的动图来演示给大家看

• 但是在清晰度上一直无法达到要求就放弃了

• 于是开始在网上找一些焊接的初级教程

• 终于皇天不负有心人，终于找到了 xixi 大神的焊接基础教程视频

• 不仅清晰度还是内容，都是极其符合要求

• 然后联系视频作者 xixi，取得 xixi 同意，然后才有了下面这一部视频

• 加灯的时候，为了防止翻过来焊接会掉落，需要用一块纸板挡住再翻过来


• 其实我有一个小技巧

• 就是把灯脚压弯一个脚

• 这样就会卡主，翻动的时候不会掉出来

• 等焊接完没有压弯的那个灯脚，再把压弯的撸直焊接

• 下面请欣赏我的灵魂画法展示

灵魂画风

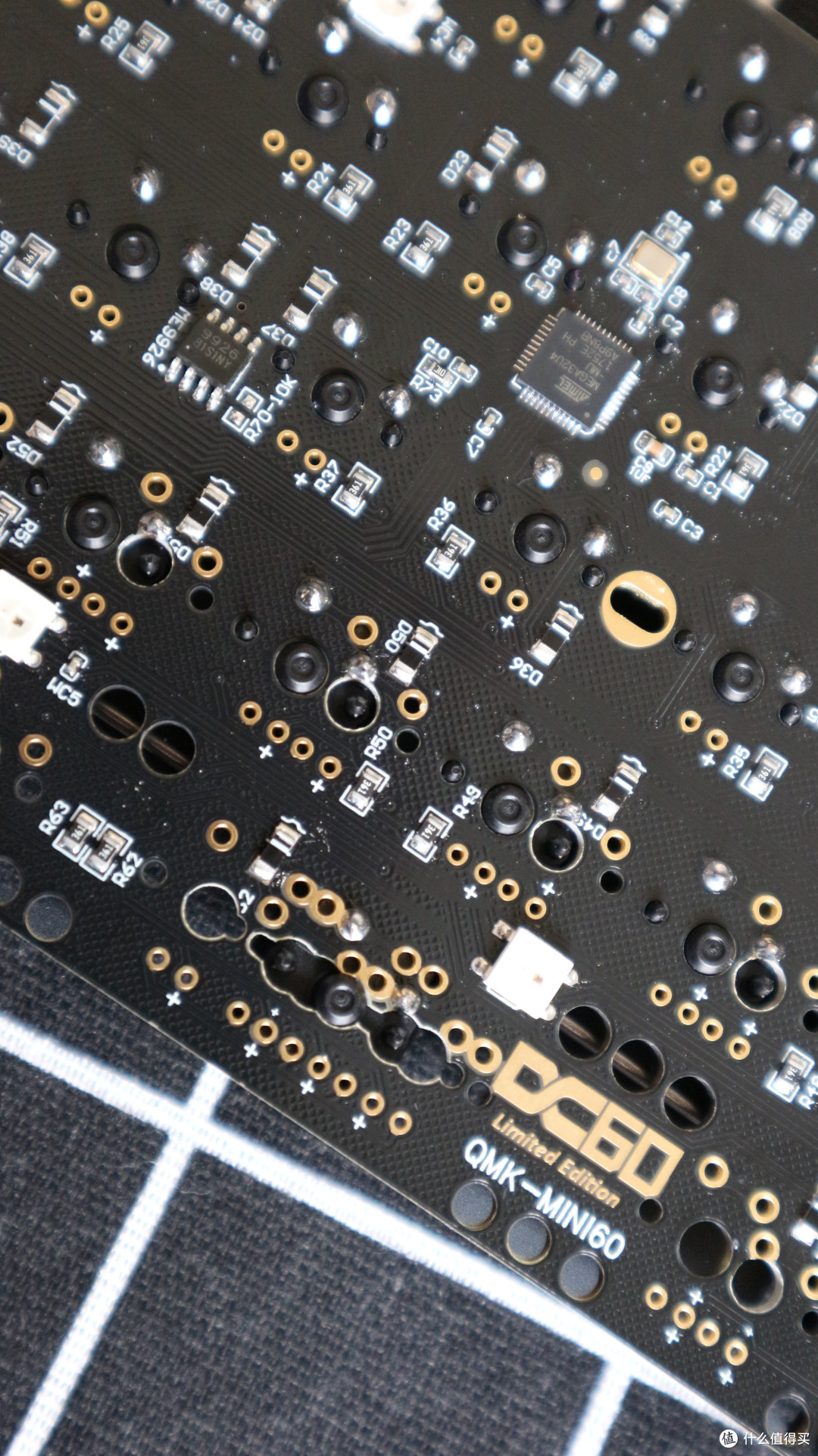

检查焊点是不是全部焊接了

检查焊点是不是全部焊接了

发光的焊点

• 焊接完毕后，先检查需要焊接的是否全部焊接完毕（虚焊可是会导致某按键没反应哦）


• 然后连接上键盘线

• 检查按键是否全部激活

• 因为轴体也存在坏轴（暂时想不到什么简单的方法测试轴体好坏）

• 如果坏轴就需要跟换了，虚焊的话也需要补焊接了

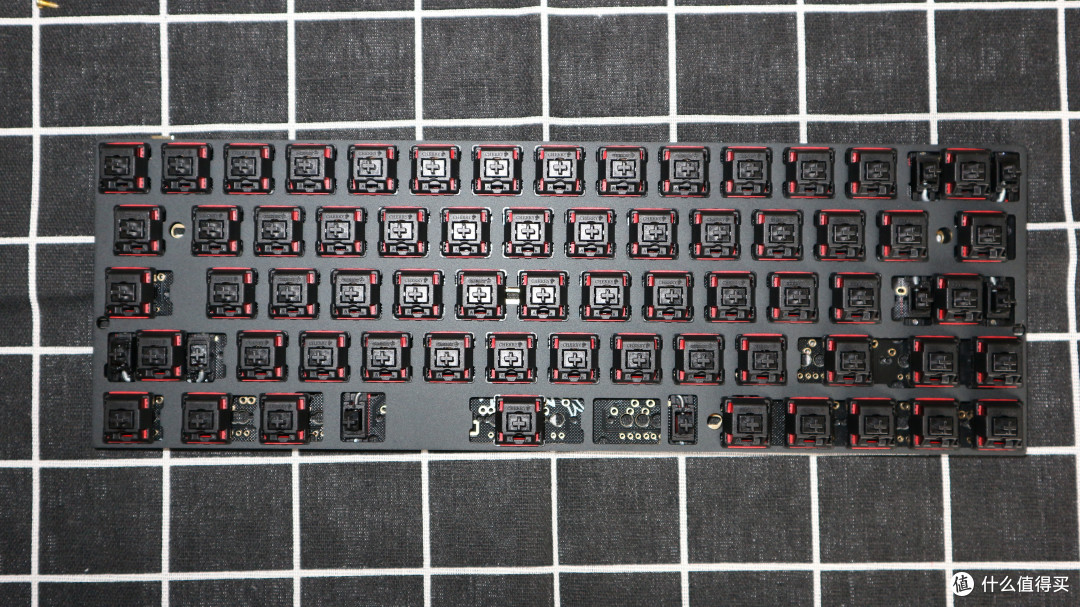

焊接完毕的DC60内胆

焊接完毕的DC60内胆

• 展示


• 焊接完毕，迫不及待回到那个经常啪啪啪（拍照的窗台）的地方


• 耐心的拍下自己的劳动成果

全黑配色，黑中带点红，透点金色

难道不好看吗？

黑红真的是经典

Cherry键盘的拆机韩文POM键帽+小姐姐手工鬼头点缀

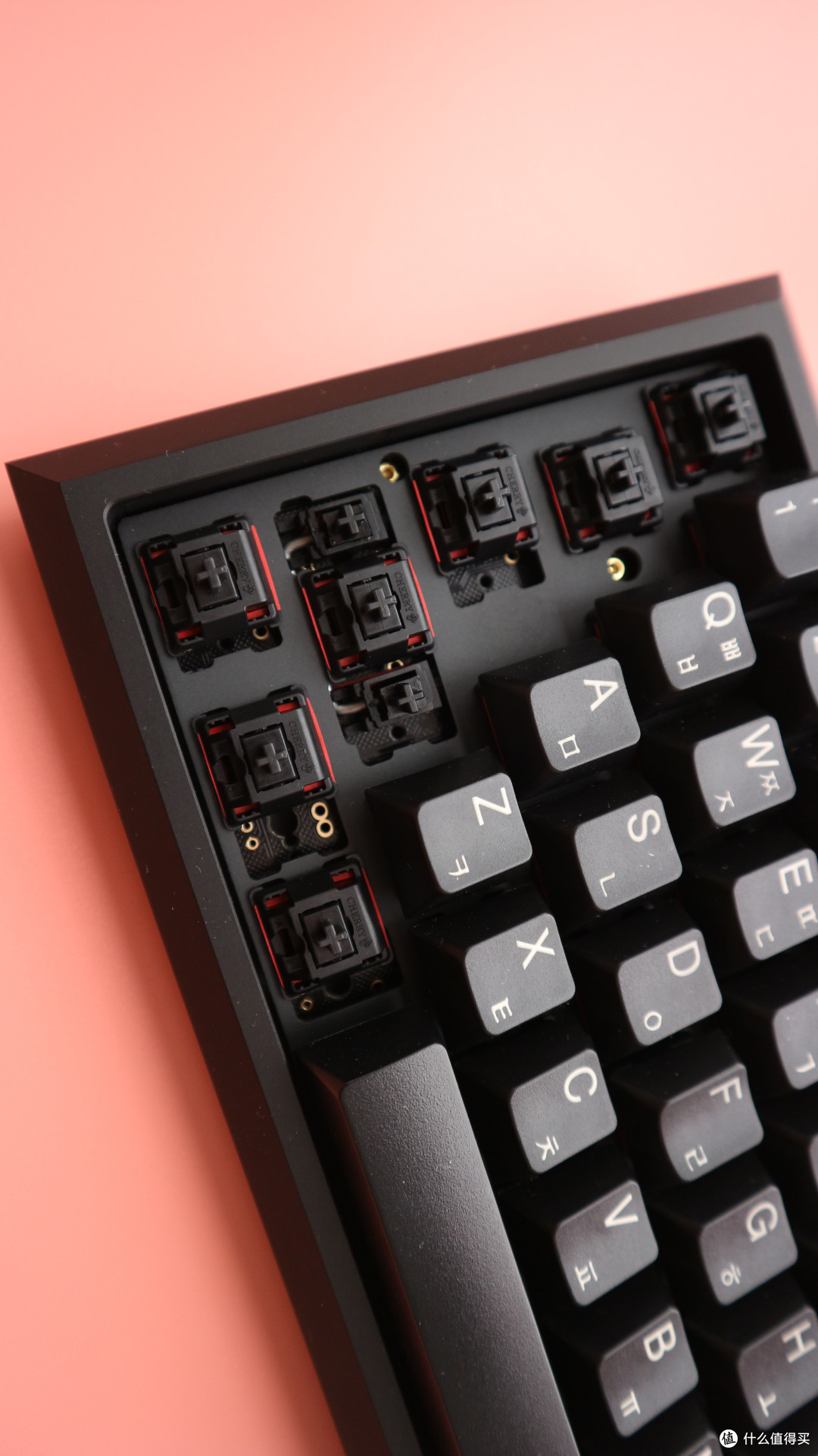

轴间纸真的是点睛之笔

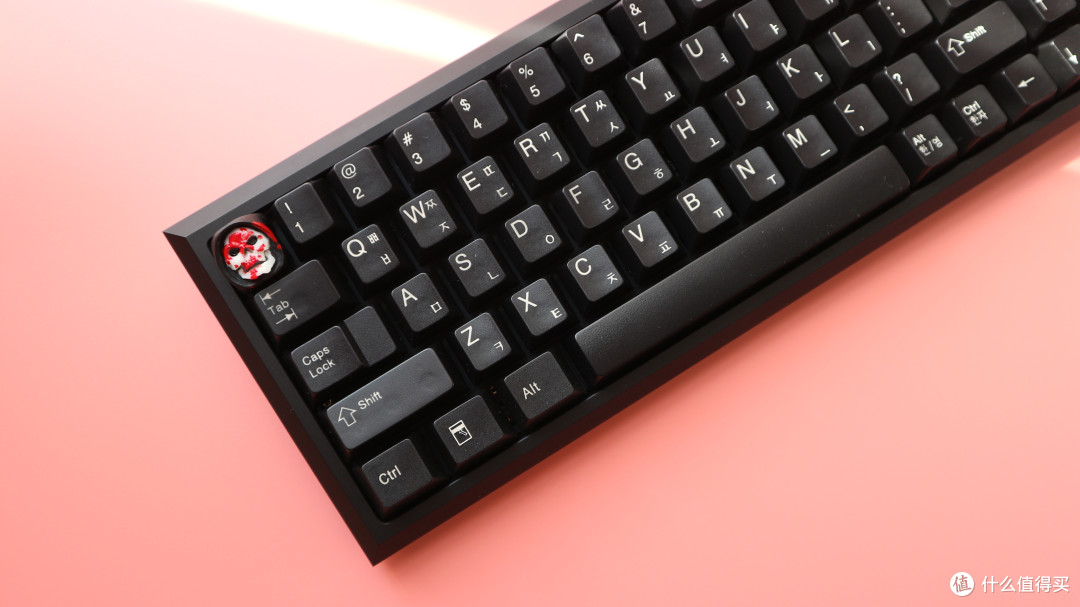

黑白配色，个性黑红白点缀贯穿整体

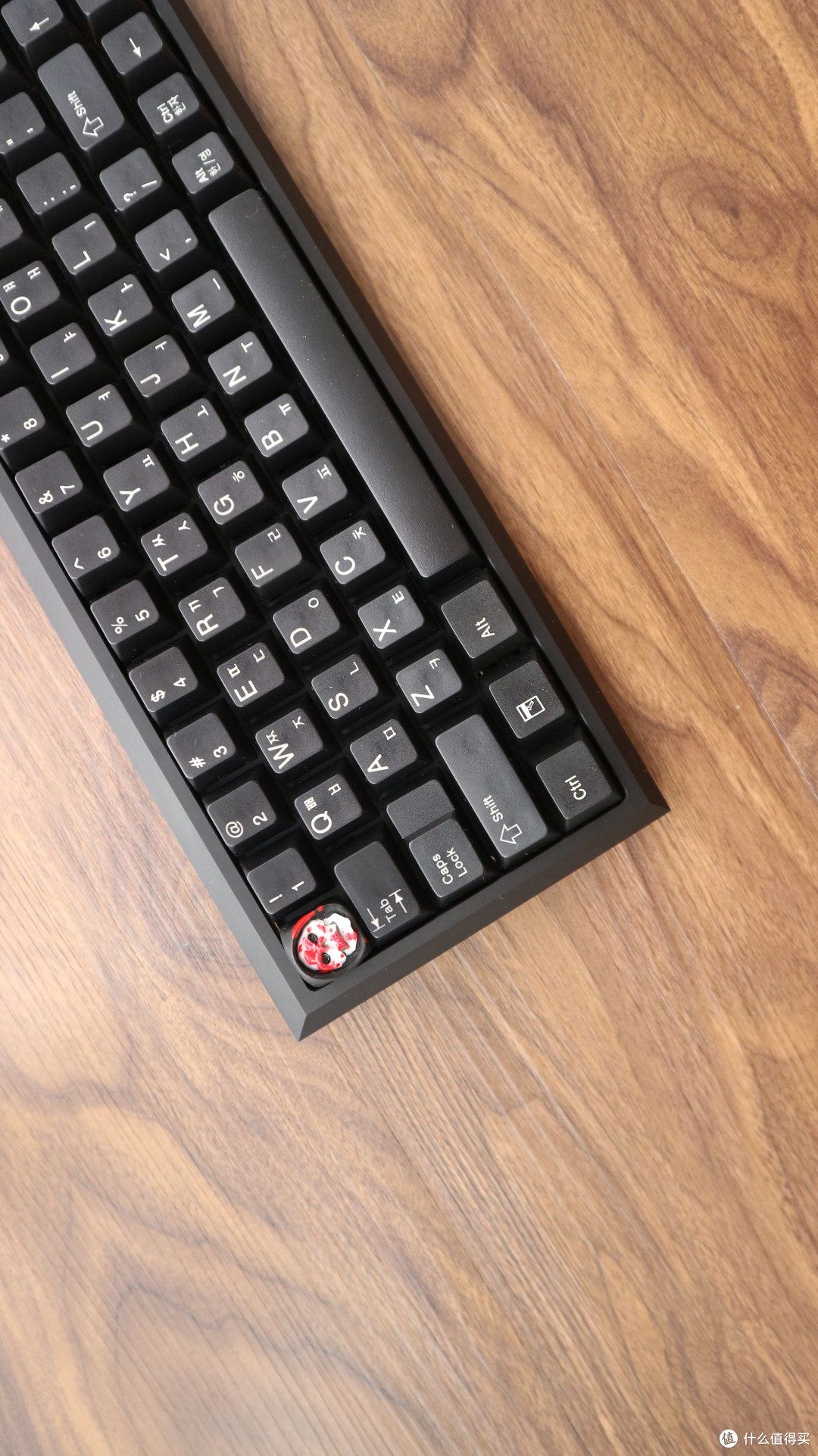

黑色DC60+韩文POM+黑白红鬼头

特意为了这把键盘购入的小方块数字键盘

DC60 + 小方块

DC60 + Leopold 暗礁二色pbt键帽

DC60 + Leopold 暗礁二色pbt键帽

黑色DC60+韩文POM+黑白红鬼头

DC60 + 小方块

小方块（小键盘还是挺实用的）

DC60 + 小方块

DC60

• 黑色的 DC60


• 搭配 Cherry 1800 的韩文字根 POM 键帽

• 只有 POM 的黑，才是纯黑！

• 之前本来打算用 Leopold 的暗礁键帽搭配的

• 但是觉得 PBT 的黑色，不够纯粹

• 又不喜欢 ABS 的手感

• 所以，果断选择了 POM 键帽




DC60， canoe

喜欢台灯暖光下的桌面

• END

• DC60 真的可以说是现在市面上能买到的这个价位的


• 做工最好没有之一

• 阳极最好没有之一

• 重量最重没有之一

• 新人入坑首选

• 非常值得入手的一款 60% 键盘套件




• 清单

• DC60（499）

• 定位板（79）

• pcb（149）

• 五脚黑轴（2*63=126）

• 轴间纸（25）

• GMK卫星轴（73）

• 韩文pom键帽（180左右）
