自己DIY不求人—电饭锅维修经验分享
1 前言

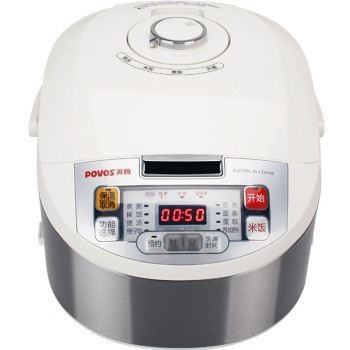

虽然不是什么好的牌子,但是也能胜任普通的饭粥汤等烹饪。微电脑控制,而且有定时功能。有段时间早上想喝粥,睡觉前预约好第二天起床就有热乎的粥喝了,还是很方便的。
搬新家之后,自然也带过来继续服役。后面朋友去日本游玩带回来一个日立的电饭锅。
接着奔腾就开始时不时罢工了,有一次是不加热,半天米饭没熟。后面是直接插电都没反应了,正式宣告寿终正寝。
也没舍得扔,放家里杂物间了,趁着这次大妈征文,昨天把它捞出来带来单位,准备好好诊断诊断看还有希望救活没。
2 死马当活马医—DIY维修电饭锅
带来单位,工欲善其事,必先利其器。先把可能用到的工具备全👇
从左到右依次为:十字螺丝刀→尖嘴钳→剥线钳→电工胶布→万用表。
👆开拆前先给你拍照留念,万一修不好就真的永别了。
👆电饭锅底部朝天,拧下固定螺钉。
固定螺钉特写👆
👆拧下螺钉和黑色衬套后,轻轻一撬就可以把下盖板打开,把上图红圈部分插头接口的扣子掰开即可卸下下盖板。
👆2个扣子特写。脱开方便我们后续检查测量。
👆拆下的螺钉和衬套保存后,后面复装要用。
检查修理前,我们先了解一下普通电饭锅的电气原理图
三条线分别对应火线零线和地线。其中火线通过一个保险丝F到电饭锅发热盘,再通过微电脑电路板和零线接通,形成一个封闭回路。
👆对应到这款电饭锅,可以很容易分辨出来黄色为地线,白色为火线,蓝色为零线。
下面开始做具体检查。万用表打到Ω档,测导通。
短接电阻为0,导通没毛病。👆
从电源线的火零线到电饭锅的里对应的火零线一一做导通检查。
检查结果火线中间断路,如上图所示。里面是热敏过热和限流保险,只能继续往下拆。
拧下红圈部分2个固定螺钉,拆下固定压板👆
把火线藏在里面的过热过载保险拽出来👆
拆去保护套,就能看到里面的保险了👆。
剪掉保险,进行短接实验,插上家用220v电。
👆电饭锅工作灯点亮,控制面板测试一下各个功能正常。
至此,确认为保险损坏,使用的是172℃,10A的熔断保险👆。
对应到原理图位置就是保险F,当检测到过载(超过10安或者过热干烧超过172℃),此保险就会熔断,避免发生事故。为不可复位的一次性熔断保险。
剩下就好办了,马云爸爸家搜索电饭锅该型号保险丝
下单买回进行更换,大功告成。
3 小结
本次电饭锅DIY维修,需要用到的工具有螺丝刀,尖嘴钳,万用表和电工胶布。共花费材料费5.92元(保险只用了一个,还剩19个),让一个濒临死亡的电饭锅重新焕发第二春。
当然,里面也有运气的成分,如果检测出来是电路板烧坏了,就不会进行维修了(换电路板和重新买一个价格差不多)。
需要具备一定的物理和电工知识。修理过程中也是不断学习的过程,享受DIY的乐趣。以上为本次家用电器电饭锅修理经验分享,欢迎讨论。
