15L ITX小钢炮,3泵2路金属硬管水冷,肉夹馍散热方案

2018-11-29 12:15:00 86点赞 308收藏 128评论

小编注:此篇文章来自#原创新人#活动,成功参与活动将获得额外100金币奖励。详细活动规则,请猛戳此链接

准备装一个itx水冷小钢炮,最终配置如下:
CPU:8086K
内存:芝奇 幻光戟 DDR4 4266 8G*2
主板:MSI Z370 carbon
硬盘:intel 760P 512G(M2)+Acer512G*2(SATA)
显卡:技嘉1080Ti小雕
机箱:A4水冷版+硅胶定制线
散热器:ocool solo一体式水冷头
显示器:27" IPS 2K面板+165hz驱动板(自组)
电源:银欣800W

————————————这是本来想做的V0版本———————————

15L ITX小钢炮,3泵2路金属硬管水冷,肉夹馍散热方案

15L ITX小钢炮,3泵2路金属硬管水冷,肉夹馍散热方案





————————这个是V1版本————————————————

15L ITX小钢炮,3泵2路金属硬管水冷,肉夹馍散热方案

美亚盒装,淘宝开盖服务。

15L ITX小钢炮,3泵2路金属硬管水冷,肉夹馍散热方案

换了纯铜盖子,增加15%接触面积(没什么用)

15L ITX小钢炮,3泵2路金属硬管水冷,肉夹馍散热方案

上机,比原来的盖子骚点

15L ITX小钢炮,3泵2路金属硬管水冷,肉夹馍散热方案

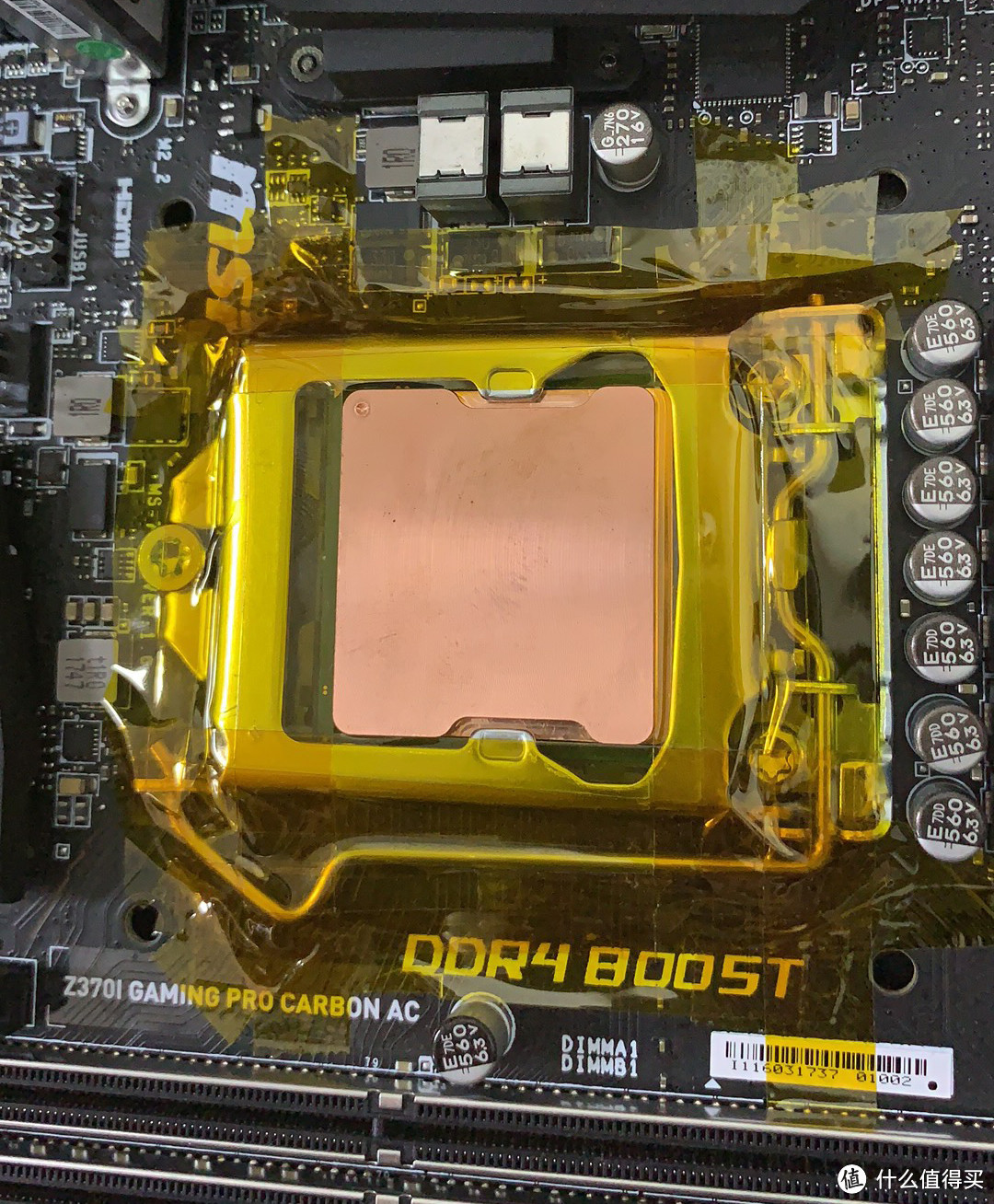

做好绝缘保护

15L ITX小钢炮,3泵2路金属硬管水冷,肉夹馍散热方案

之前的暴力熊液金侧漏烧掉了主板,这次换了LT液金,
比较黏不会侧漏,导热系数比暴力熊要高

15L ITX小钢炮,3泵2路金属硬管水冷,肉夹馍散热方案

多涂一点不浪费,反正多余的会挤压出来没关系。

15L ITX小钢炮,3泵2路金属硬管水冷,肉夹馍散热方案

V1版本右

15L ITX小钢炮,3泵2路金属硬管水冷,肉夹馍散热方案

V1版本左

15L ITX小钢炮,3泵2路金属硬管水冷,肉夹馍散热方案

V1版本调速器,6路2档调节,可以完全关掉,
直接整合在显卡水冷头上,方便趁手。
6风扇+双240冷排的3夹2汉堡包散热模块是定下来了,接着看怎么优化。
V1版本问题是水路塑料感较强,群友说全金属的好。
那么单泵一体水冷头太孱弱了有点压不住,添置DDC18W双泵+金属硬管。

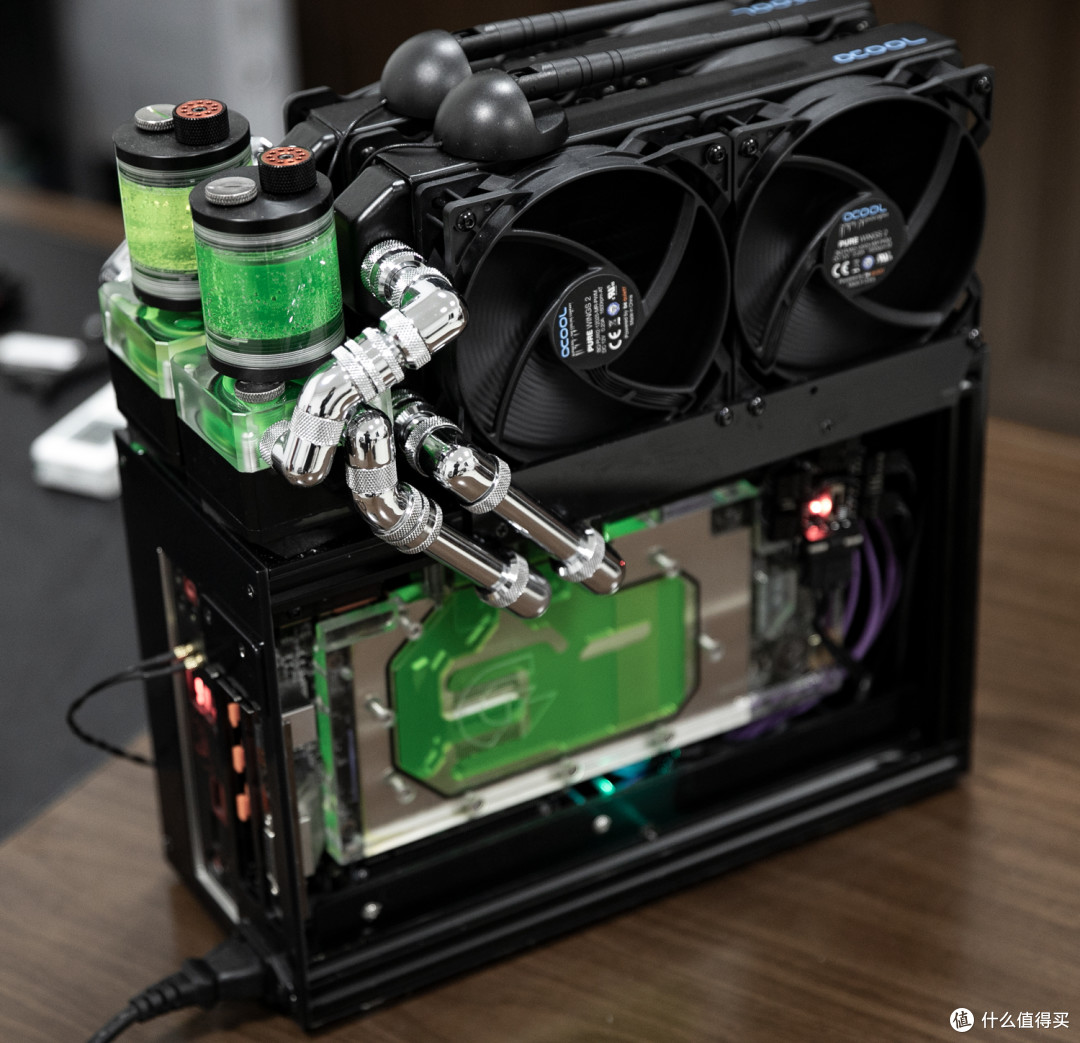

————————————这个是最终的V2版本——————————————


15L ITX小钢炮,3泵2路金属硬管水冷,肉夹馍散热方案

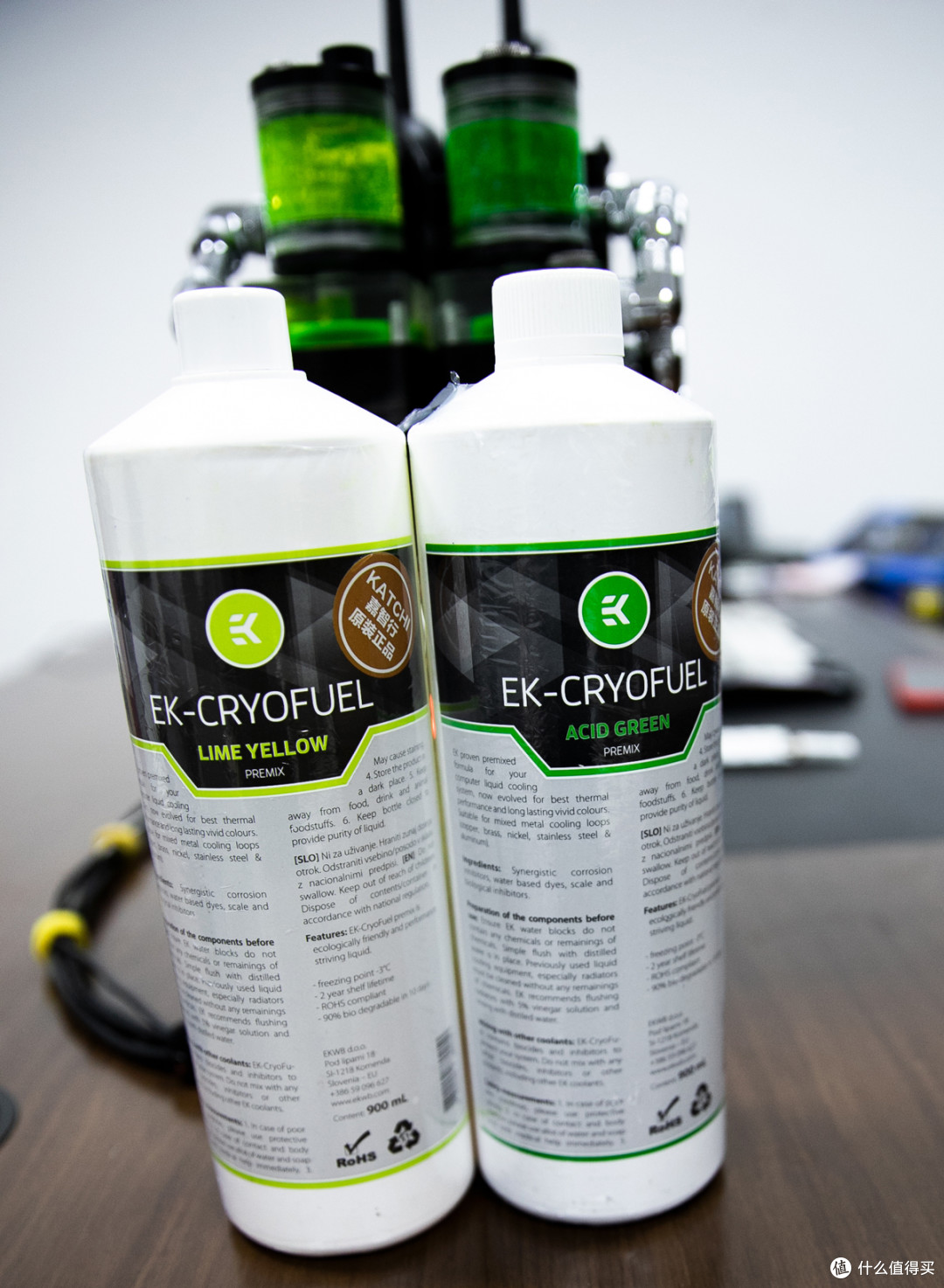

EK水,黄色+绿色,不想在配色上玩崩,所以偏保守。

15L ITX小钢炮,3泵2路金属硬管水冷,肉夹馍散热方案

15L ITX小钢炮,3泵2路金属硬管水冷,肉夹馍散热方案

15L ITX小钢炮,3泵2路金属硬管水冷,肉夹馍散热方案

15L ITX小钢炮,3泵2路金属硬管水冷,肉夹馍散热方案

15L ITX小钢炮,3泵2路金属硬管水冷,肉夹馍散热方案

15L ITX小钢炮,3泵2路金属硬管水冷,肉夹馍散热方案

15L ITX小钢炮,3泵2路金属硬管水冷,肉夹馍散热方案

主板这里没风道,内存和供电都特别烫

那么加一个7000转的小风扇,平时开70%,30b左右噪音。
全开噪音差不多50db,起飞。

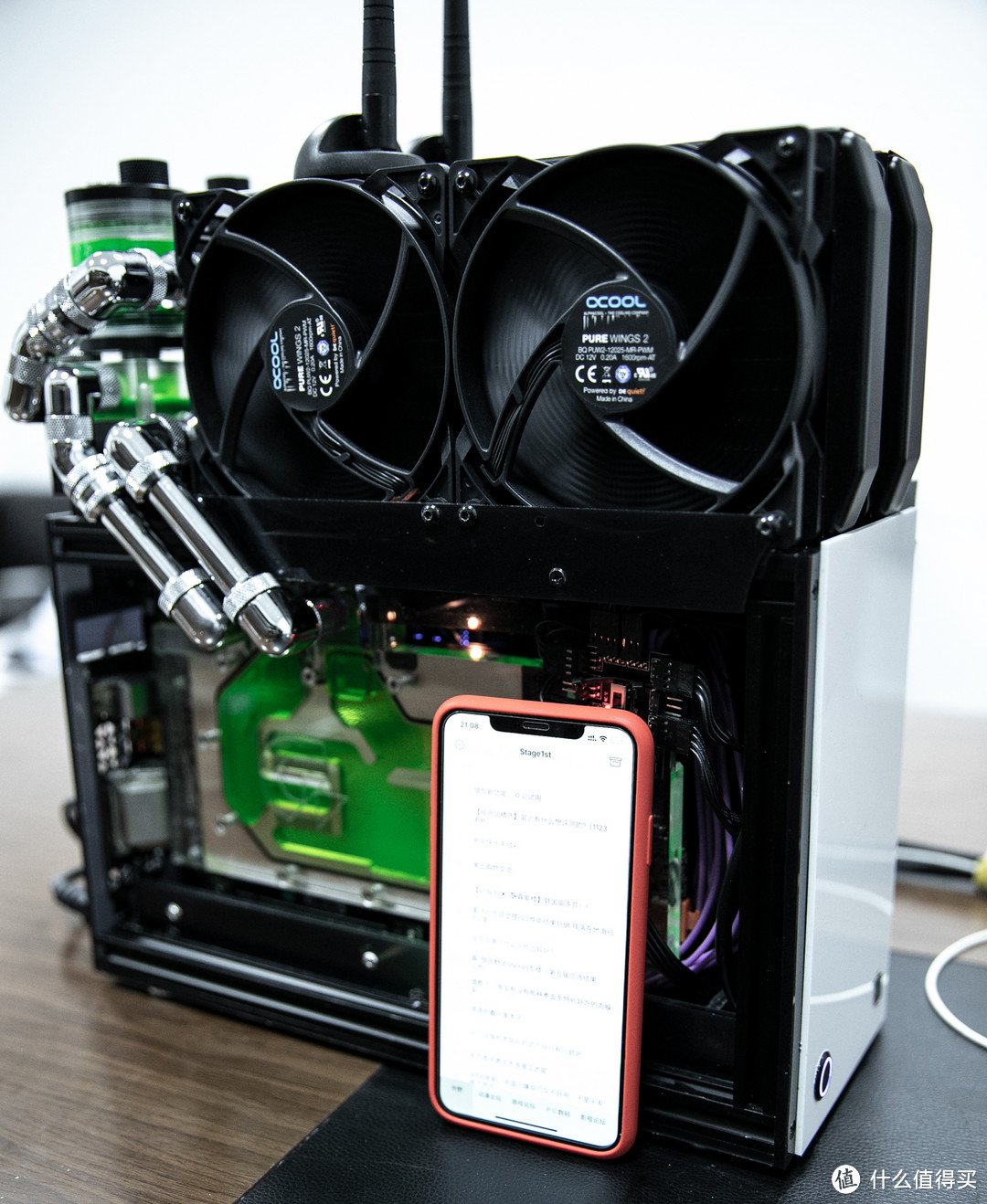

体积跟ipmax对比体积跟ipmax对比

27寸显示器对比27寸显示器对比

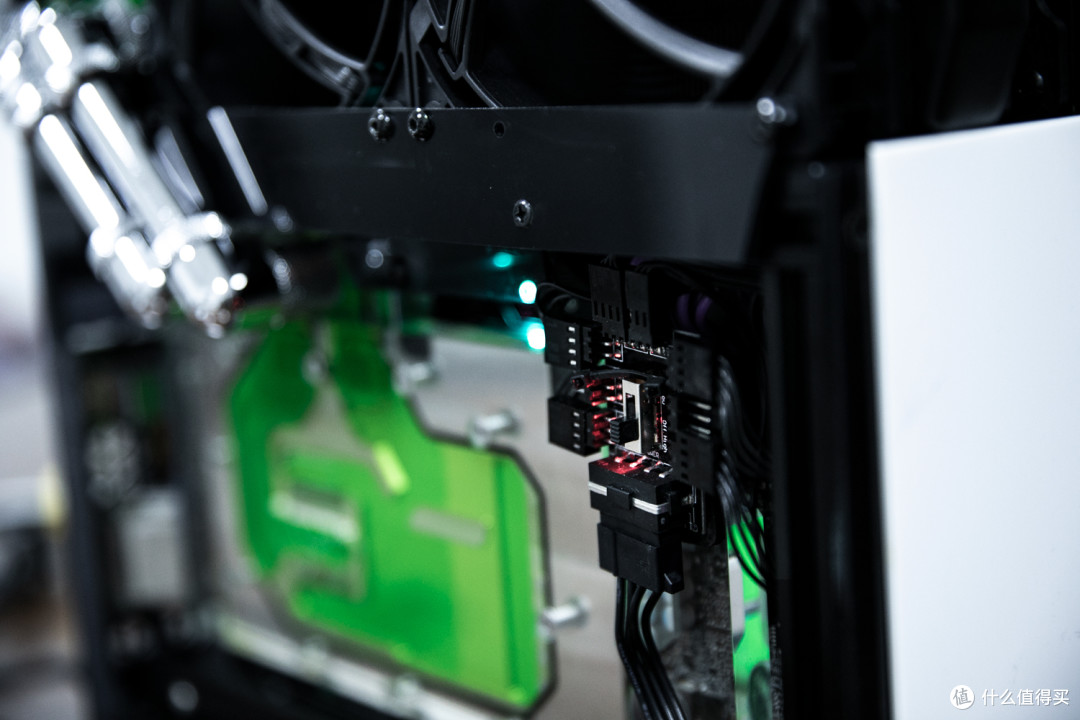

6路风扇调速器6路风扇调速器

调速器,和V1版本没太大变化

15L ITX小钢炮,3泵2路金属硬管水冷,肉夹馍散热方案

全核5.3G+ring5g,电压给到了1.4V。

15L ITX小钢炮,3泵2路金属硬管水冷,肉夹馍散热方案

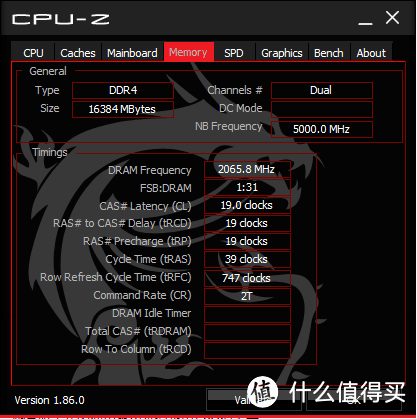

内存不知道为什么只能上4133,有点小失望吧。

15L ITX小钢炮,3泵2路金属硬管水冷,肉夹馍散热方案

烤鸡温度,日常压5.2G全核+ring5g@1.34V,80℃以下。
值友有更好的itx散热方案也能交流一哈,比如把水路直接做到内部。
