拆修奥豪斯(ohaus)CAV8101可联机电子天平并校准
2019-12-30 17:57:24
4点赞
4收藏
0评论
创作立场声明：坚持独立的评价观点是笔者创作的基本底线
外观展示
天平本体，可以明显看到托盘一角已经耷拉下来了
主体后部，左侧为RS232通信接口，右侧为5.5*2.5电源接口
尾部蓝颜色处为防拆接口，用于打铅封，进口产品不清楚为何没有铅封
故障1：托盘晃动
故障2：数据跳变
拆修原因：联系设备生产商，生产商都倒闭了，这是某设备的一个组件
以前常沟通的师傅建议联系供应商，供应商维修报价堪比那啥
最后死马当活马医，我带回家能修好就修，不行采购新的
PS:天平这种东西最好自己被乱动，毕竟是计量器具，尤其是没有条件校准和检校的时候！！！
拆机
拿掉托盘，明显托盘处卡头松了，未对准缺口
去掉两个十字固定螺丝，拿掉托盘下面的不锈钢装饰板
然后拿掉塑料保护罩，保护罩应该是到国内后加的，那上面有按键中文标识
背部拧下4个调平脚，并取下旁边洞里面的固定螺丝
很轻松就开盖了，没有卡扣，维修一级亲和
拿出心爱的博世(Bosch)超大一字批头
铸造件，成型效果一般，胜在结实
晃动原因的罪魁祸首，背面的紧固松了
继续寻找显示数字跳变的原因
主控板

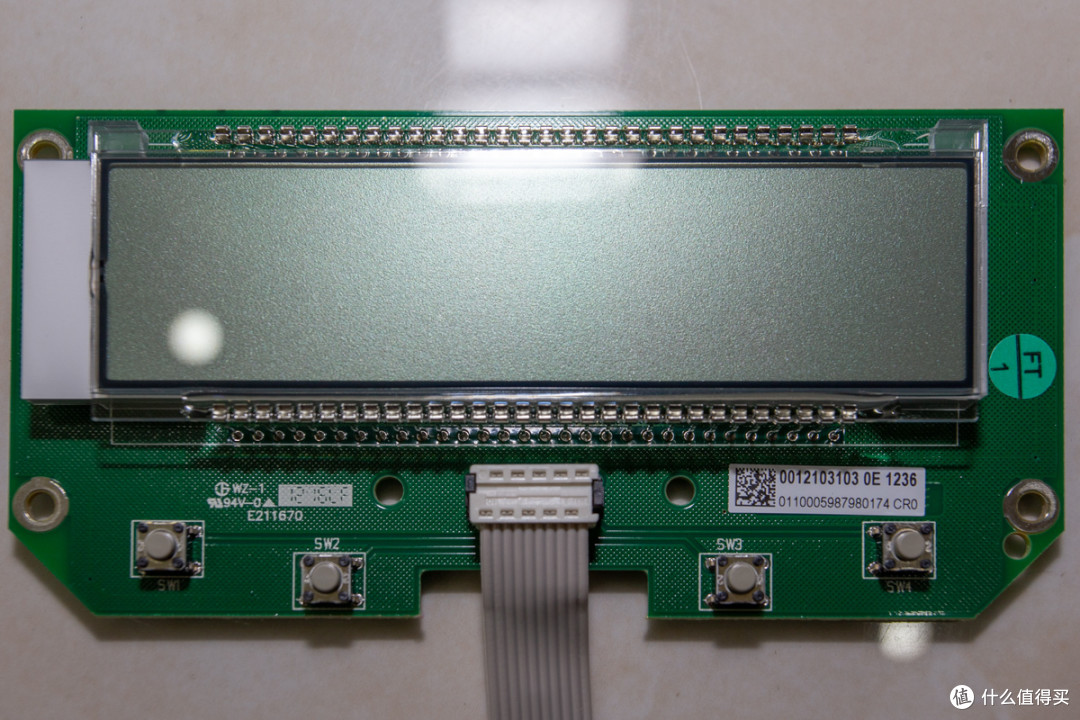

显示模块正面
显示模块背面
显示模块背面细节
恩智浦NXP-PCF8576CH:带I2C总线的字符式LCD驱动芯片
称量传感器模块
部件序列号，用了星状螺丝固定，好评
称量模块的核心-应变片
应变片
明显损坏的应变片，上面有很小很小的线路，通过测量金属的形变得出重量
至此其实已经没有维修必要了，核心部件损坏，维修可能性几乎为零
但是感谢深水宝，找到一家能维修的铺子，寄了一个模块过来
用3M哥俩好代替螺纹胶重新固定，反正这玩意也不需要拆卸
新到的模块，侧边多了一个挂钩，外壳打洞还能当静水力学天平用了
下挂钩细节
称量传感器PCB板
称量传感器PCB板细节
德州仪器TI-LM393:双电压比较器集成电路
德州仪器TI-OP07C:低偏移电压运算放大器
称量传感器PCB板细节
恩智浦NXP-74HC4053D:三路2通道模拟多路复用器
德州仪器TI-OPA227U:高精度低噪声运算放大器
主控板正面
主控板背面
主控板正面细节
美国国家半导体-LM337:降压型线性稳压器
主控板正面细节
DB104:整流桥堆
美国国家半导体-2674:高效降压电压稳压器
BSP171:PMOS小信号晶体管
接插端子细节
主控板正面细节，主控贴了贴纸，就不撕开看了
后部通信接口细节
后部通信接口细节
美信maxim-MAX3225ECA:RS-232收发器
校准
主角：F2级精度砝码
F2级精度砝码，材质为不锈钢
500g±8mg
2kg±30mg
校准0.1g分度的天平绰绰有余
按键功能对照
校准步骤
校准步骤
