前言

之前根据罗技k380蓝牙键盘的主控,制作了一把数字PAD蓝牙键盘。搭配了Tex的复古黑电子ada球帽,非常好看。

罗技k380主控 制作数字小键盘 记录前言之前晒物了一个罗技k380蓝牙键盘,拆掉了其主控打算制作数字小键盘的。这些天趁着周末有时间,就把数字小键盘制作出来了。改造第一步是先规划好配列,打算制作一个六行的小数字机械键盘。能够进行多设备切换,支持flow,还有能自定义按键。罗技k380采用蓝牙模式连接,不占用usb接口。支持三个设备切换,qianseyue| 12 评论13 收藏24查看详情

喜欢这种Pad键盘朋友比较多,还有个朋友说要帮忙免费打板PCB,所以打算小量制作几把优联数字机械键盘送朋友。同时把制作的过程记录下来,分享给大家。优联 数字机械键盘 制作(上)——前期准备篇


材料

需要准备的材料有机械轴体、卫星轴或平衡杆、PCB、主控、外壳和键帽。卫星轴或平衡杆是选配,如果设计的配列没有大键位则不需要。键帽这种个性化的东西,不好细说,PCB下一篇会详细带大家用kicad画,所以这个上篇只会详细说说轴体、主控,配列和外壳。

轴体

制作优联机械数字键盘,首先要确定的就是机械键盘的轴体。一般来说,网上大部分理论是樱桃轴优秀于国产轴。要选轴体最好樱桃mx红轴,喜欢声音就樱桃mx青轴。

优联 数字机械键盘 制作(上)——前期准备篇

9102年都快结束了,樱桃轴几十年来都没啥大改进,已经不如一些国产客制化轴体了。这里给大家科普下,目前客制化党都比较喜欢的轴体。

KAILH BOX轴

BOX轴全称为BOX防水防尘轴,由东莞凯华电子公司出品。比较认可的是BOX轴的段落轴,其特有的发声腔,声音清脆,机械感十足。而且寿命要比樱桃mx青轴长,特有的发声腔使其能一直保持有段落感,不会臭掉。

优联 数字机械键盘 制作(上)——前期准备篇

首推是jade轴,为凯华和NovelKeys合作定制的轴体。参数上,比常见的box白轴(45+15gf)重一点。发声腔比box白轴更大,声音会清脆一些。

优联 数字机械键盘 制作(上)——前期准备篇

如果嫌box jade还是偏软,可以考虑加重手感的navy轴,也是凯华和NovelKeys合作定制的轴体。段落感会更明显,触感上,可以当作是加大了声音的樱桃绿轴。

GATERON 蒂芙尼

若是不喜欢段落轴,喜欢线性轴的话,首推是蒂芙尼轴。相对于樱桃mx红轴、高特黑轴、FF黄轴等,蒂芙尼轴更顺、更滑。

优联 数字机械键盘 制作(上)——前期准备篇

蒂芙尼轴由惠州佳达隆GATERON出品,其轴体使用了独特的蒂芙尼蓝色,全透明外壳。蒂芙尼轴的轴心由樱桃mx轴改良而来,能减少轴心的晃动,所以在按下去非常的顺滑。手感上触底压力(67+15gf)会比红轴稍微重一些,不会那么软趴趴。


配列

配列可以在keyboard layout editor网站进行自己绘制。不懂得话,可以参考我之前得原创。

低端客制化——画图汪键盘制作记录前言前排提示这是个低端客制化,大家不要将其和那些上百元上千元的客制化套件相比。键盘制作考虑到金钱及时间的消耗,没有去打PCB,没有钢材定位板,没有轴间纸,没有铝阳极外壳,没有酷炫的键帽,只是一把为了方便工作而制作出来的键盘,很丑,极其粗糙不精致。其实我不是很想把这个键盘的制作过程晒出来的,但是上次分qianseyue| 57 评论74 收藏189查看详情

比较多人偏爱的是常规17按键,搭配60%配列的键盘最合适。

优联 数字机械键盘 制作(上)——前期准备篇

其次是增加多4个按键的21配列,比较搭配87%或104、108全尺寸键盘。

优联 数字机械键盘 制作(上)——前期准备篇

也有迷你版本的配列。

优联 数字机械键盘 制作(上)——前期准备篇

总的来说配列这个由自己决定,没有什么限制,按自己需要自定义。

优联 数字机械键盘 制作(上)——前期准备篇

例如我就全是1u,没有了大键位,这样能降低制作难度。因为自制机械键盘的话,许多人会栽在大键位上。要制作出顺滑的大键位并不是一件容易的事情,讲究模具精度。


外壳

外壳可以根据keyboard layout editor的raw数据,到swillkb制作出定位板。

优联 数字机械键盘 制作(上)——前期准备篇

swillkb的网站是builder.swillkb.com。网站可以选大键位的类型,卫星轴还是平衡杆。以及空位,凯华轴最好是方形的开孔。樱桃轴、佳达隆轴则是下图所示的较佳。

优联 数字机械键盘 制作(上)——前期准备篇

一般生成的CAD文件发送给某宝的亚克力板定制商家即可。例如我这个k380 PAD键盘的定位板尺寸是76.2mm×114.3mm,可以让商家做一个方盒子,高度为25mm。实际上具体高度还得参考所搭配的键盘,没有定值的。定位板厚度上,如果有大键位,最好是2mm,没有则是3mm合适。外壳的底板建议厚一些,5mm合适。侧板则是3mm-4mm为佳。


主控

制作优联机械键盘,最多人使用的主控板是罗技K375s键盘主控,价格在60元左右。二手收一个键盘的价格在90元左右。

优联 数字机械键盘 制作(上)——前期准备篇

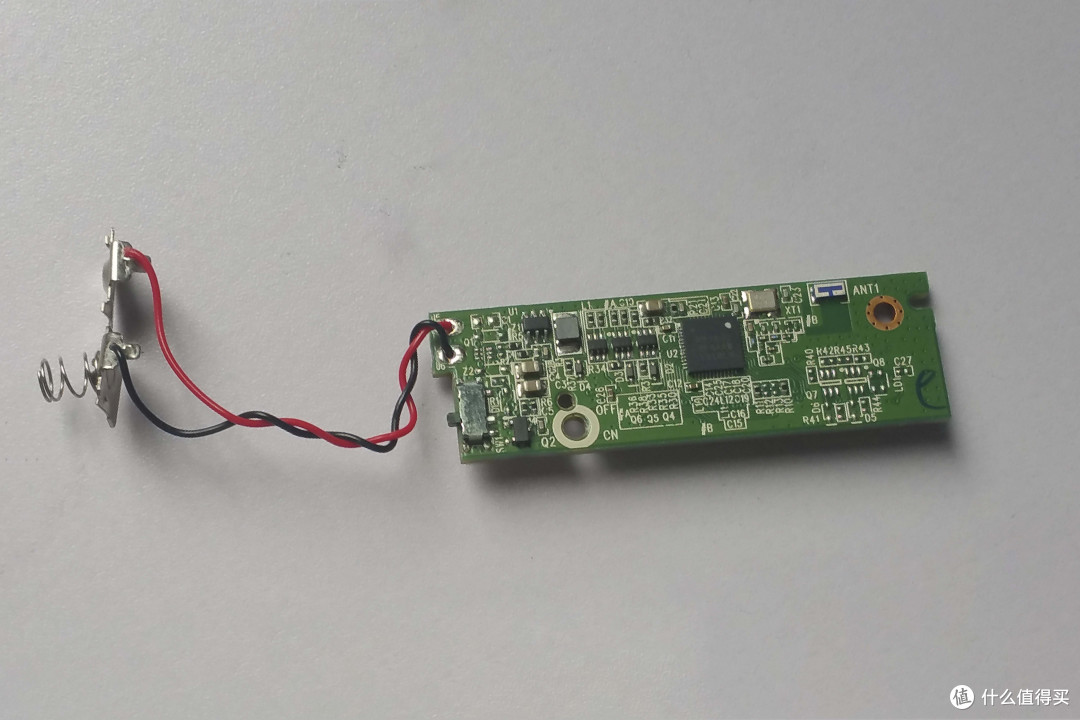

罗技K375s支持蓝牙4.0和优联两种连接模式,支持多设备切换,带有三个自定义按键。如果想多一些自定义按键以及配合鼠标实现duolink功能,可以选择罗技k780的主控,价格在80元左右。如果想要有num指示灯,则可以选罗技k850的主控,支持num指示灯。

外设党最爱——罗技 K375s 优联蓝牙双模无线键盘 晒物购买理由最值一直在关注罗技K375s优联蓝牙双模无线键盘的好价,至于买了干嘛相信大家都懂。客制化无线机械键盘里面,最受欢迎的就是使用罗技K375s主控改来的键盘。不少人可能不知道,罗技k375s其实是罗技k780的缩水板,这两款键盘我都拆过,发现主控板的PCB是一样的。Logitech罗技K375sqianseyue| 16 评论80 收藏28查看详情

 罗技k375s、k780和k850的PCB基板是一样的,但是有元件以及固件区别。

优联 数字机械键盘 制作(上)——前期准备篇

想要背光,可以选择罗技K800或MX keys的主控板,其中mx keys支持蓝牙优联有线三模,k800只支持优联。缺点是价格较贵,K800也较难买到。当然亦可以k375s另加背光控制电路,只是会增加制作难度。

优联 数字机械键盘 制作(上)——前期准备篇

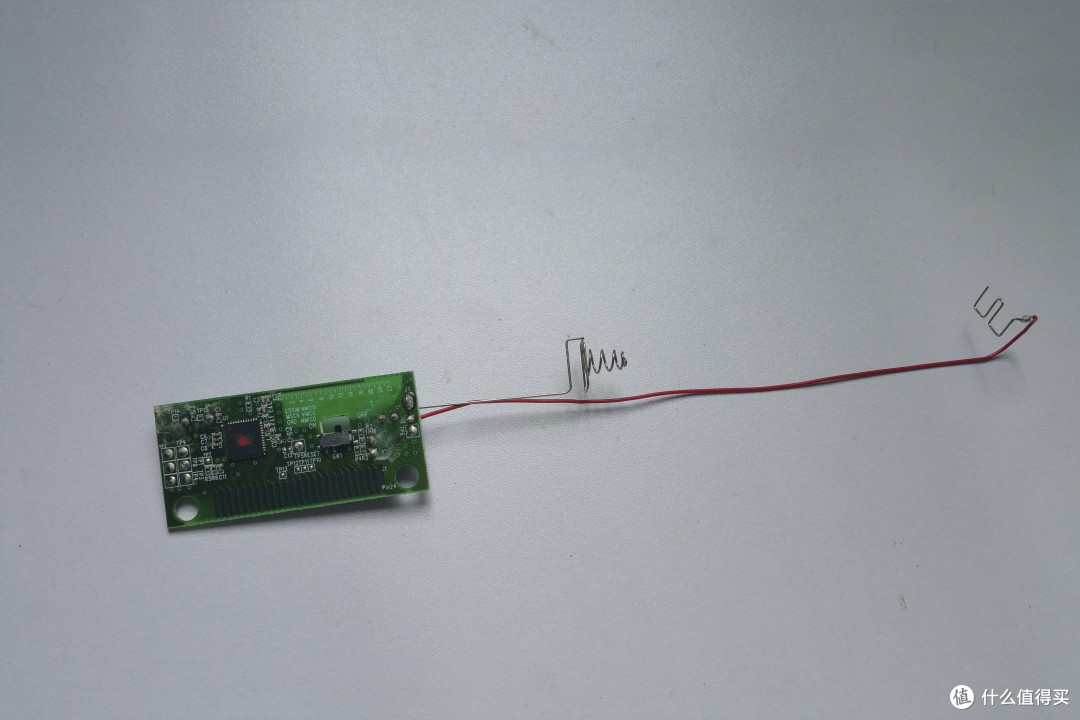

还有一个选择是罗技k580的主控板。支持蓝牙4.1和优联双模,支持两个设备之间切换。其切换按键是跨屏1和跨屏2,可以在PAD键盘侧面使用小微动或拨动开关实现,因此能制作出更紧凑的配列。

优联 数字机械键盘 制作(上)——前期准备篇

如果不需要蓝牙功能,以及多设备切换,可以选择纯优联技术的罗技k270(马甲K260)或者罗技k230的主控。格更为便宜,二手20-30元就能收到一个。购买罗技k270、k260键盘需要注意区分优联板和2.4g版。

总结

我选用的是凯华jade轴体以及罗技k270主控,配列为标准21键,外壳则是自己3d打印制作。

参考成本:凯华jade轴2-2.5元一颗,21颗能50元包邮;罗技k270键盘收的二手,30元包邮;PCB打板,某宝价格是30元5片包邮(100×100mm以内);外壳亚克力定制,30元包邮;非透光PBT键帽,一套25元包邮;加上卫星轴,焊锡等等,总成本控制在150元左右。

制作记录将会分为上、中、下三篇,中篇讲诉PCB的绘制,下篇记录组装过程。期末比较忙,PCB打板也需要时间,原谅更新的比较慢。喜欢的值友记得打赏和关注下,如果热度太低没动力更新下去的。优联 数字机械键盘 制作(上)——前期准备篇
