技嘉RTX 2080 SUPER GAMING OC显卡评测：清爽的双槽设计，清凉的强劲内“芯”

文 | 杨申圳

上个月23号的时候，英伟达放出了RTX 2080 SUPER显卡，在当下的游戏显卡领域中，这是一张“一卡之下，众卡之上”的显卡。相比于同样瞄准4K游戏体验的RTX 2080 Ti，RTX 2080 SUPER的性价比高了很多，但是公版也有一些痛点，比如超过80摄氏度的满载温度表现、风扇不支持待机停转等等，从之前各家AIC厂商的其他型号出货来看，非公版显卡一般都能解决这些痛点，但是对于没测过的，我们还是要验证一下才能下结论。

技嘉RTX 2080 SUPER GAMING OC显卡属于技嘉的GAMING系列，定位低于其AORUS系列显卡。该卡默认Boost频率相比公版小有提升，为1860MHz，与公版一样采用了8+6PIN的供电接口，其他规格可以参见下表：

显卡规格

显卡外观：朴实稳重，具有背板

技嘉RTX 2080 SUPER GAMING OC显卡由于采用了大面积的黑色，整体看着相当的低调沉稳，显卡正面赫然安置着三个大尺寸风扇，直径均为82mm，风扇采用了正逆转气流导向设计，可以借此导引气流有效地将废热从显卡的上下兩侧排出，使整体散热效能大幅提升。

不仅如此，还可以在扇叶的表面看到立体的纹路，并且扇叶边缘有突出的三角造型，这些都是为了优化气流，在同转速下带来更多的进风量。

显卡背面具有金属背板，增加了PCB的坚固性，使得显卡常年使用后不至于造成PCB弯曲，金属背板对于PCB上电子元器件的散热也有些帮助，这个背板也是全黑的配色，使得整卡比较统一。

供电方面，可以看到技嘉RTX 2080 SUPER GAMING OC保持了和公版一样的8+6PIN供电接口，加上PCIE插槽的75W，理论上最大能提供300W的供电，足够RTX 2080 SUPER核心使用。

视频输出方面，也和公版RTX 2080 SUPER一样是HDMI接口1个、DisplayPort接口3个和USB-C接口1个。另外RTX 2080 SUPER这个型号是有NV Link的，我们可以在显卡顶部看到。

灯效方面，看起来并不是技嘉RTX 2080 SUPER GAMING OC显卡比较注重的点，其仅仅显卡顶部的logo部分可以亮起来，就不多说了。

技嘉RTX 2080 SUPER GAMING OC显卡仍然用的是风之力散热系统，拆解开显卡可以看到，散热器与GPU核心接触部分采用了热管直触设计，总共具有6根热管，这些热管为软磁粉复合式热管，结合了传统沟槽式和粉末烧结式两种热管结构，可以通过双重传导媒介催化相转变（液体的气液转化以传递热量），来大幅提高散热效果。

所谓热管直触技术，是指热管直接与热源（GPU核心的表面）接触，而不是包夹在底座中。这样的好处是可以减少底座与热管之间的热阻，理论上热管利用率得到提高，不过实际效果要看热管打磨的平整度。

另外也可以看到，显存、供电MOS管等部分都有导热硅垫与散热器相连，能有效降低工作温度，避免MOS管过热引发的满载降频等原因，从而提高长期使用的稳定性和寿命。

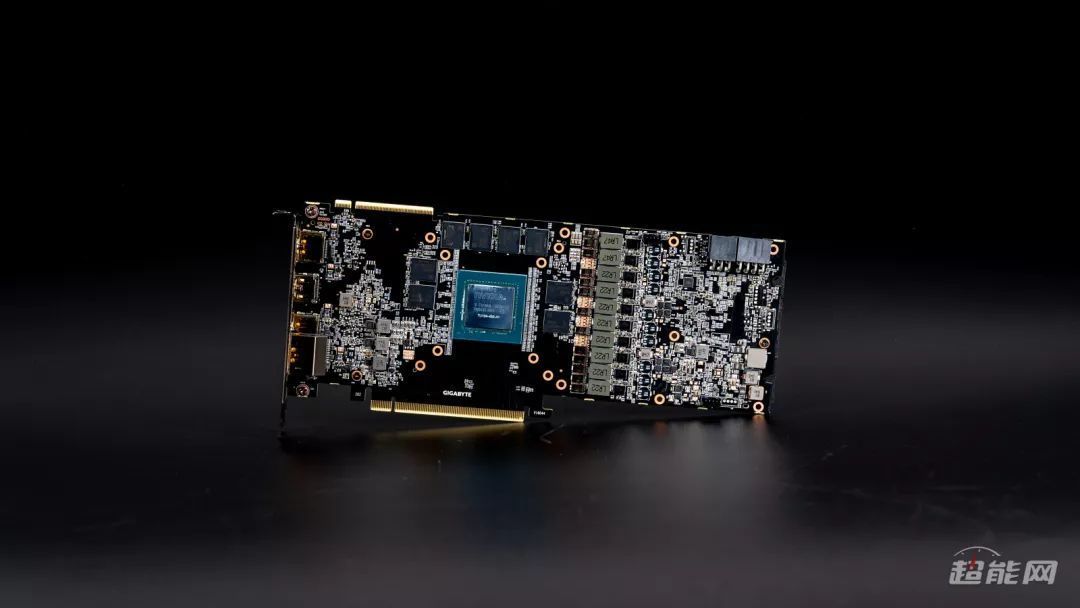

PCB上可以看到台湾封装的TU104-450核心，即RTX 2080 SUPER芯片，具有3072个CUDA单元，显存是最新的三星的颗粒，默认的等效速率为15.5Gbps，它们单颗是1GB容量，位宽32bit，可以看到共有8颗围绕在核心周围，总共提供8GB容量和256bit的显存位宽。

供电部分，可以看到为8+2相的一共10相供电设计，其中8相给核心供电，2相给显存供电，核心及显存供电部分的MosFET均为来自安森美的NCP303151芯片，NCP303151集成解决方案大大降低了封装寄生效应和电路板空间，PWM控制器则是熟悉的uP9512P。

测试平台选用了一套高端的平台保证其他方面减少瓶颈，CPU为Intel Core i9-9900K，毕竟这仍是跑游戏的最强CPU，其他的部分可以参考下表（其中内存在BIOS中开启XMP让其运行在3200MHz的频率上，微星的主板我们开启BIOS中的Game Boost功能）：

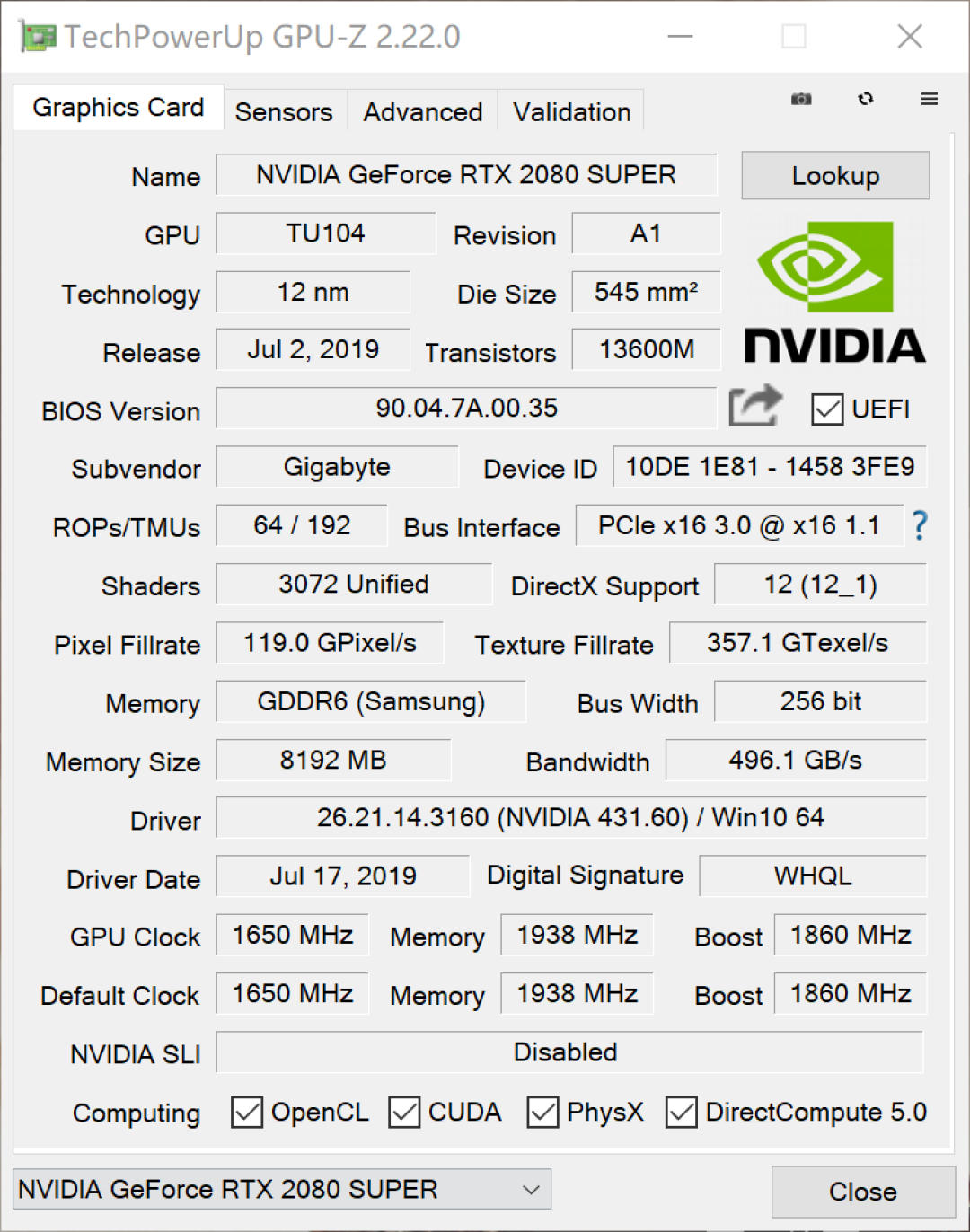

技嘉RTX 2080 SUPER GAMING OC显卡可以从命名得知其是一张OC版显卡，通过GPU-Z可以看到起Boost频率出厂预超频至1860MHz，比公版高45MHz，但是这个幅度并不算大。

通过GPU-Z还可以看到显卡的BIOS中有关温度与功耗的相关信息，技嘉RTX 2080 SUPER GAMING OC的默认功耗上限是84摄氏度，最高可以向上解锁到88摄氏度。默认功耗上限是250W，允许最大解锁到设计能提供的最大供电——300W。

按照惯例，我们都是采用3DMark作为显卡基准测试，分别为3DMark FireStrike、FireStrike Extreme、FireStrike Ultra、TimeSpy、TimeSpy Extreme，由于RTX系列显卡具有RT核心，可以很好的支持实时光线追踪，所以也加入了Port Royal项目的测试，具体分数我们已经在下方的图表中展示出来。

技嘉RTX 2080 SUPER GAMING OC的Boost频率比公版高，但是提升的幅度并不算大，从结果来看，其实几乎可以认为其性能与公版相同，提升也就1%的幅度。

游戏方面，选择了6款游戏进行测试，其中2K分辨率下测试的有3款，4K分辨率下测试的有3款。游戏画质均为预设最高（其中《地铁：离去》为Ultra画质），关闭所有抗锯齿，API接口可选的游戏均选择最新的API接口，结果均为运行游戏自带的Benchmark的结果（《最终幻想15》自带的Benchmark结果为分数而非帧数），做成条形图如下表所示：

可以看到即使是那些对显卡要求非常高的最新单机大作，比如《地铁：离去》和《全面战争：三国》这样的游戏，技嘉RTX 2080 SUPER GAMING OC显卡也能满足在2K分辨率且最高画质下流畅运行，对于一些游戏还能在4K分辨率且最高画质下流畅运行。

全新的GeForce 20系列显卡当中新增的深度学习超级采样抗锯齿（ Deep Learning Super-Sampling）是跟以前有根本性差别的抗锯齿，是利用张量单元赋予的深度计算性能，让本地生成的图像跟使用超级采样生成的图像对比，然后通过学习、观察其中的差距来复现后者的质量。

显卡不再将所有的运算都在本地执行，而是能够通过张量单元，跟位于英伟达总部的土星-V（Saturn-V）超级计算机(660节点、5280伏打核心)来依靠深度学习，通过庞大的AI训练，能够以很小的代价获得更好的采样效果。

至于光线追踪，这是三维计算机图形学中的特殊渲染算法，它与之前计算光源光线传播路径不一样，利用光的可逆性质，反向计算，跟踪从眼睛发出的光线，通过技术生成编排好的数学模型展现出来，这样的得到画面效果更佳，对于反射与折射有更准确的模拟效果，可以带来更加像现实世界的游戏画面。

在《古墓丽影：暗影》中，分辨率设为2560×1440，采用预设最高画质，API接口选为DX12，然后在此基础上分别测试打开和关闭DLSS还有打开和关闭光线追踪效果（效果开为最高）的游戏帧数，结果如下面条状图所示：

可以看到实时光线追踪效果确实非常吃显卡资源，不过即使这样，技嘉RTX 2080 SUPER GAMING OC显卡也能满足《古墓丽影：暗影》这款游戏在2K分辨率下享受到该游戏最好的画质表现（画质最高且光追效果开至最高），并且打开DLSS抗锯齿之后，游戏帧数还有不错的提升。

超频方面，照例用EVGA Precision X1软件来对该卡进行手动超频，把功耗上限和温度上限都拉到最高，风扇的温度转速曲线保持默认设置，经过多次测试，最终在核心频率+60MHz，显存等效频率+500MHz下完成超频。此时技嘉RTX 2080 SUPER GAMING OC显卡Boost频率为1920MHz，显存等效频率为16Gbps，并在此环境下通过了3DMark Fire Strike测试。

从结果看来技嘉RTX 2080 SUPER GAMING OC显卡的超频能力并不怎么样，相对于默认状态只有1%的提升。

由于英伟达显卡可以利用额外的功耗或温度空间来提高实际的运行频率，直到显卡刚好摸到设定的功耗或者温度上限，即GPU Boost，所以N卡游戏时候的实际频率一般是高于其标注的Boost频率的，我们运行3DMark Fire Strike压力测试模拟显卡持续游戏时候的状态，记录下实际频率，结果如下图表所示：

可以看到默认状态下，技嘉RTX 2080 SUPER GAMING OC的实际频率开始可以高达2025MHz，随着核心中半导体元件的发热，实际频率会有稍稍的降低，但是2分多钟后的高负载下后也能实际工作在1950MHz的频率下，而在前面的超频状态下，其实际运行频率最高去到过2085MHz的高频。

在温度测试过程中，测试时全程进行封箱处理，机箱为分形工艺R6 TG，测试环境温度约为27.2℃。待机温度是开机以后记录10分钟，满载温度则是在运行3DMark Fire Strike压力测试中取得，数据通过GPU-Z的Log to File功能记录，以下为温度测试曲线：

技嘉RTX 2080 SUPER GAMING OC显卡所用的风之力散热系统确实效果不错，满载最高69摄氏度的表现在风冷显卡中算是很好的成绩了，而待机方面，最终稳定在40摄氏度（测试记录的待机温度数据中42摄氏度的峰值是后台有程序自动运行了导致温度上升 ）。技嘉RTX 2080 SUPER GAMING OC显卡待机状态下风扇是停转的，可以看到借助被动散热，待机温度最终稳定在40摄氏度，也相当优秀。

噪音表现方面，我们知道显卡的噪音来源主要来自显卡风扇的转动，风扇转速越高，虽然散热更好，但是噪音也会更大，这就需要厂商权衡利弊了。我们取了做温度测试时同时记录的风扇转速数据，做成图表如下图所示（这里只取同一时间转速最高的风扇的转速数据）：

在装箱环境下，技嘉RTX 2080 SUPER GAMING OC在满载的时候我在旁边并没有感受到明显的噪音，通过风扇转速可以看到，在满载的10分钟里，风扇最大转速也不过1875转每分钟，并且还可以看到该卡是支持风扇待机停转的，故待机状态是不存在噪音的。

通过我们专用的显卡功耗测试仪器，可以分别精确地测量显卡PCI-E、外接电源接口瓦特数，显卡最大功耗在3DMark Fire Strike压力测试中获得，待机功耗则是在进入系统后记录1分钟取平均值。

可以看到技嘉RTX 2080 SUPER GAMING OC显卡待机功耗在18W左右，满载时候的峰值功耗去到过270W,考虑到该显卡平台的高端定位，建议搭配至少650W的电源给平台供电。

技嘉RTX 2080 SUPER GAMING OC显卡在RTX 2080 SUPER这个高端档位的显卡中算是比较朴素的存在，没有大面积花哨的RGB灯效，外观造型和色彩方面也也很朴素。

而散热方面，该卡是现在高端显卡中少有的采用热管直触方案的显卡，热管直触方案的效果受热管打磨的平整度影响较大，从实际测试来看，采用该方案的技嘉RTX 2080 SUPER GAMING OC显卡散热表现可以称作优秀，满载不到70摄氏度的成绩在高端显卡中算很亮眼的表现。

当然这个不错的温度表现还与其6根软磁粉复合式热管、3个大尺寸风扇、特殊的风扇设计还有大面积的散热鳍片有关，另外该卡的频率相对公版提升并不大这点也要注意到。

还有就是技嘉RTX 2080 SUPER GAMING OC显卡的厚度仅为双槽，由于RTX 2080 SUPER核心性能强劲，本身发热也比较大，为了保证足够的散热表现，很多该级别显卡的散热器都非常巨大，造成整卡2.5槽或者3槽的厚度，而该卡能在保证不臃肿的前提下仍有优秀的温度表现，着实令人称赞，并且双槽的厚度也让该卡在机箱环境中的兼容性比较好，的目前该卡京东旗舰店售价5999元，比较适合喜欢简约风格的玩家选择 。
