宅男必备？理工男的神器？优利德UT136C+万用表简单拆解，做工？？？

前言:第一次在张大妈发文章，手机码字有点累，写的不好的地方大家凑活看看。

万用表这东西，理工男还真的必不可少，三年前买的华谊pm18c，年前被母上大人乱用，烧了电流档(忍不住吐槽，也太垃圾了，pcb走线都烧了，保险管居然没事？？？）修好后不知道为啥电流档就彻底坏了，然后凑活用一年，前段时间被我手贱玩校准模式，给彻底搞的不能用了，于是乎把买表提上了日程。

前后看过好多，奈何手里碎银子不多，心水ut61e，最便宜的渠道还要250左右，打扰了。又挺想自动表，看了很多国产表，想买众仪的ZT-X，pdd也要125比起八九十的时候，唉…然后

无意间看到有人说这款，最后再三斟酌，义无反顾买了这个，pdd下单70大洋，昨天收到了，试用了一下挺满意的，开箱和试用就不写了(懒)。

听说UT16B+可以各种改，于是乎想看看C可不可以，结果翻遍了全网，没看到有C+的拆解（B+有NVC C+有温度测量，除此之外无差别）故随手拆开看看，发来也给大家瞧瞧。

不说了，正文开始。

图拍的比较烂，没搞背景，但是清晰就够了，哈哈哈，大家包涵。

外观全览

带有表笔收纳槽，这是必须的…

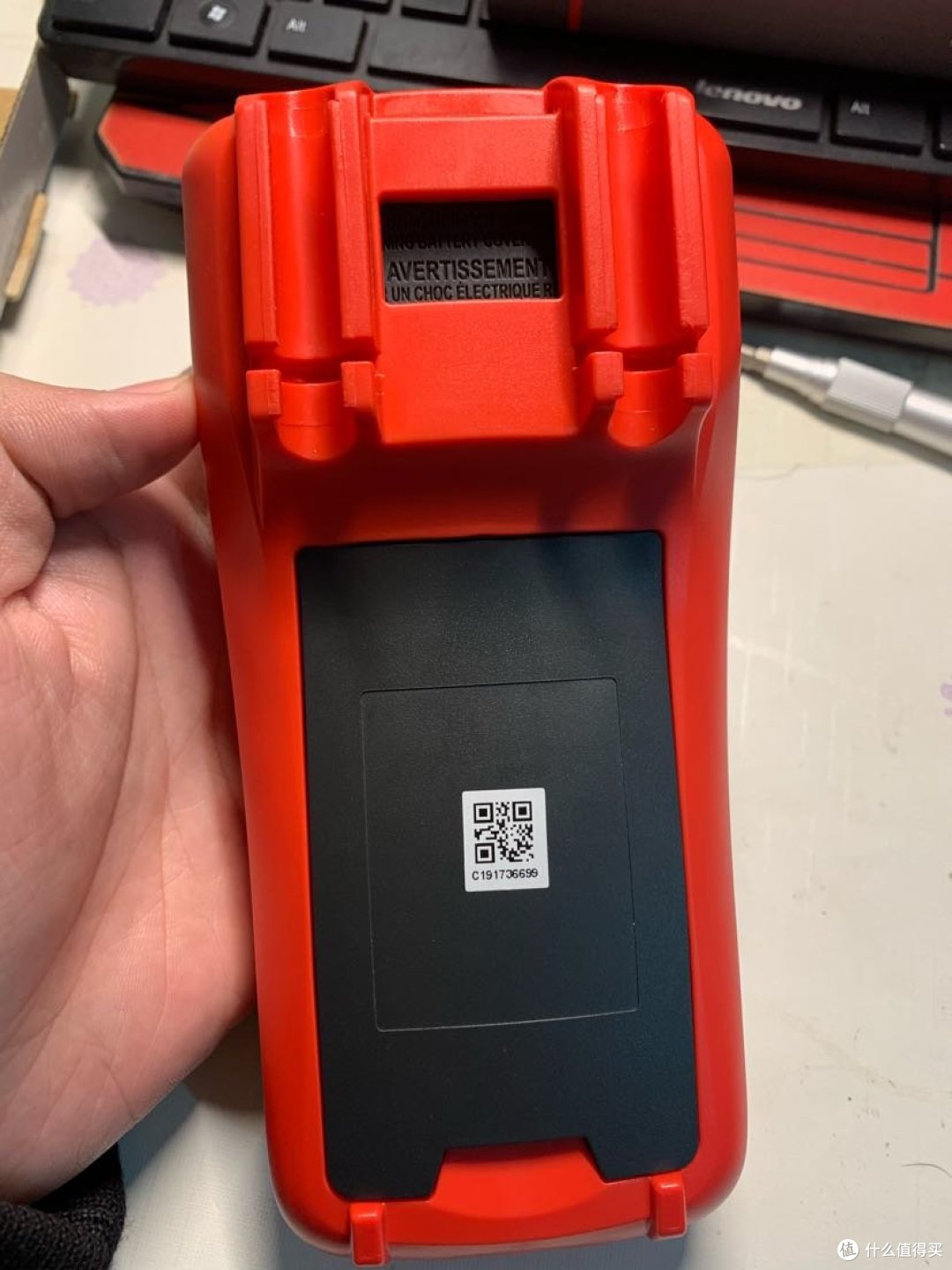

背部

侧面，开了闪光灯，所以颜色不太一样

这里抓拍了一张开机全显的样子，一直很好奇APO啥意思，哈哈哈

开了背光灯，可以看出来，有两颗灯珠

也不知道为啥，这里居然有一块？？？品控？？？还是多多卖家的问题？无伤大雅，不换了…

拿掉皮套之后，扭一颗螺丝就可以拿下电池盖



电池螺丝是防脱落的，好评

电池不知道什么牌子的，两节5号电池，好评

电池仓。这个支架也挺好，有一种弹性的感觉，就类似于洗发水的盖子，诸位自己体会吧，不知道咋描述

扭下底部两颗螺丝，就能打开后盖了，顶部一共4个卡扣，大力出奇迹也不会掰断的，放心。



来个合影，电池是通过触点连接到主板上，没有防漏液设计，电池漏液的话，能通过触点的缝隙流到主板上，还好离原件有点点距离，算是一点点庆幸吧。



硕大的一颗牛屎

下面就是主板图了，诸位自己看吧，不说话了

这个表，说是硬件方案，但是好像是有程序，说是单片机方案，但是却有外围校准电路，没有外置EEPROM芯片，堵死了改程序的大门了，也就是，买来就好好用。

4M的晶振，论坛有人改了8M，速度起飞（本来速度就不慢）

上面这个焊接，一开始以为是NVC天线，后来发现是背光的接点。但是那个飞起来的电容是咋回事？？？看焊点就知道是出厂搞得，不知道是我点背，还是大家都这样，网上也没有拆机图可以对比。

右侧的一大块铜箔，总感觉是NVC天线，要对比B+才能知道吧

接下来拆掉主板的7颗螺丝，就可以取下主板

这就是背部的焊点，接的是背光灯。

拿下屏幕，背光板焊接着，就不拆了

这是接屏幕的斑马条

接下来看前盖。

旋钮有润滑脂，用的不是弹簧+钢珠的方案，手感蛮好，不紧不送，很滑很顺畅

旋钮特写

正文完。

总结一下:70块钱要什么自行车？？？B+65，理工男必备，居家好帮手

精度不错，日常维修DIY够用，但是只有4000字，要是能改9999多好

主板居然有一颗硕大的飞起来的电容，明天打售后电话问问咋回事？？？正面居然还有一块。这个品控或者做工，我该好还是不好呢？主板做工还确实不错的…

70，70，70，还有毋庸置疑的最牛逼的售后，还买什么国产小厂的表
