前言

知名品牌laifen徕芬近期推出了新一代扫振电动牙刷 i2，针对不同审美与需求，徕芬一口气设计了ABS、透明探索版、铝合金三种款式。其中透明探索版采用高透光PC材质以及AF防指纹涂层外壳，由下而上进行渐变透明无缝设计，不仅带来温润舒适的持握手感，还部分展示了内部精密结构，深受消费者欢迎。

徕芬扫振电动牙刷 i2不仅支持用户蓝牙连接手机APP对扫振幅度、速度进行更为个性化的设置，而且还做了抬起唤醒、入口启动以及动力渐强等人性化设计，此外内置徕芬自研伺服系统，振动频率高达每分钟66000次，还使用PID动态补偿算法解决衰减问题，进一步提升了用户使用体验。

值得一提的是，产品还采用了全新的磁吸无线充电方式，并配备了一款15W无线磁吸充电底座，“咔哒”吸附对齐，随放随充，充电体验得到提升的同时还杜绝了潮湿环境的影响，延长产品使用寿命以及提升充电安全性。下面我们就来具体了解这款产品。

徕芬扫振电动牙刷 i2开箱

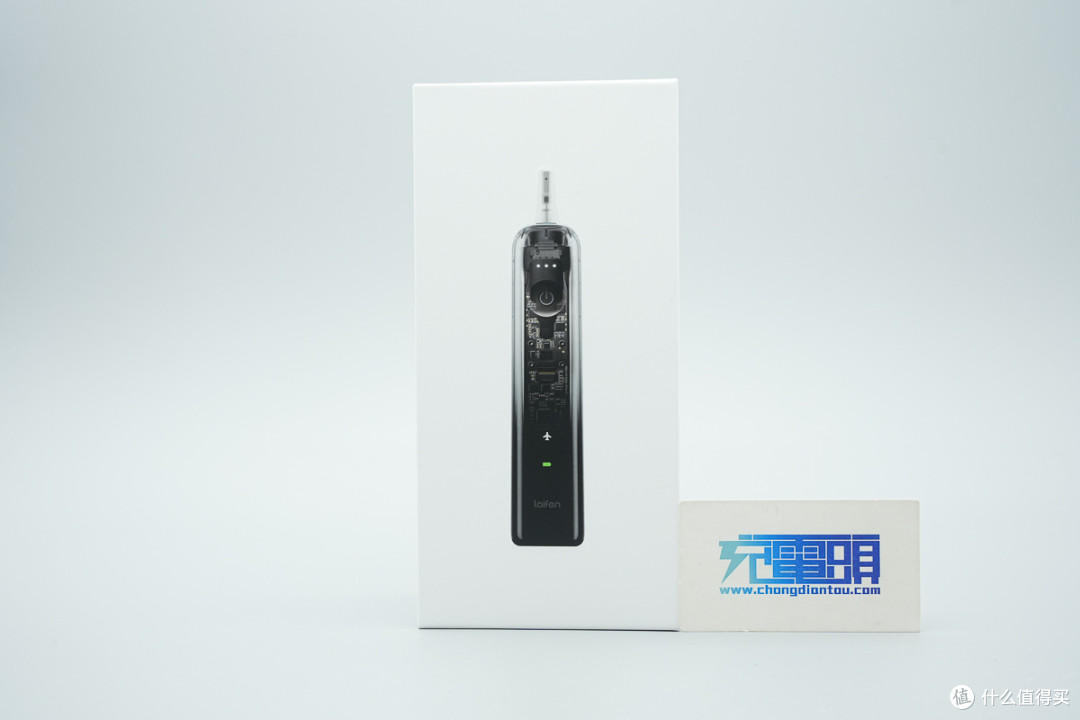

包装盒一如既往采用简约风格设计，正面仅印有产品外观图。

包装盒为天地盖样式设计，底部贴有产品信息贴纸。

贴纸上印有包装清单、产品参数、注意事项、制造/生产商信息等，规格参数我们下面结合产品实物进行介绍。

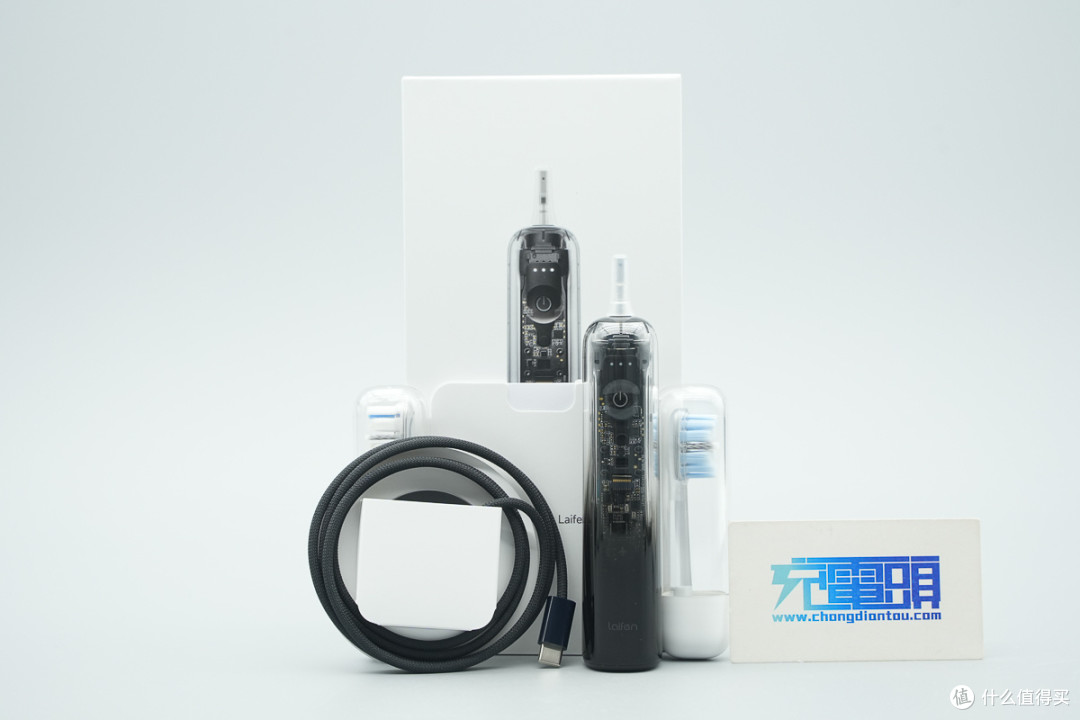

包装内含徕芬扫振电动牙刷 i2手柄、无线磁吸充电底座、扫振刷头Pro（SS款）、扫振刷头Pro（S款）、快速操作指南以及产品说明书。

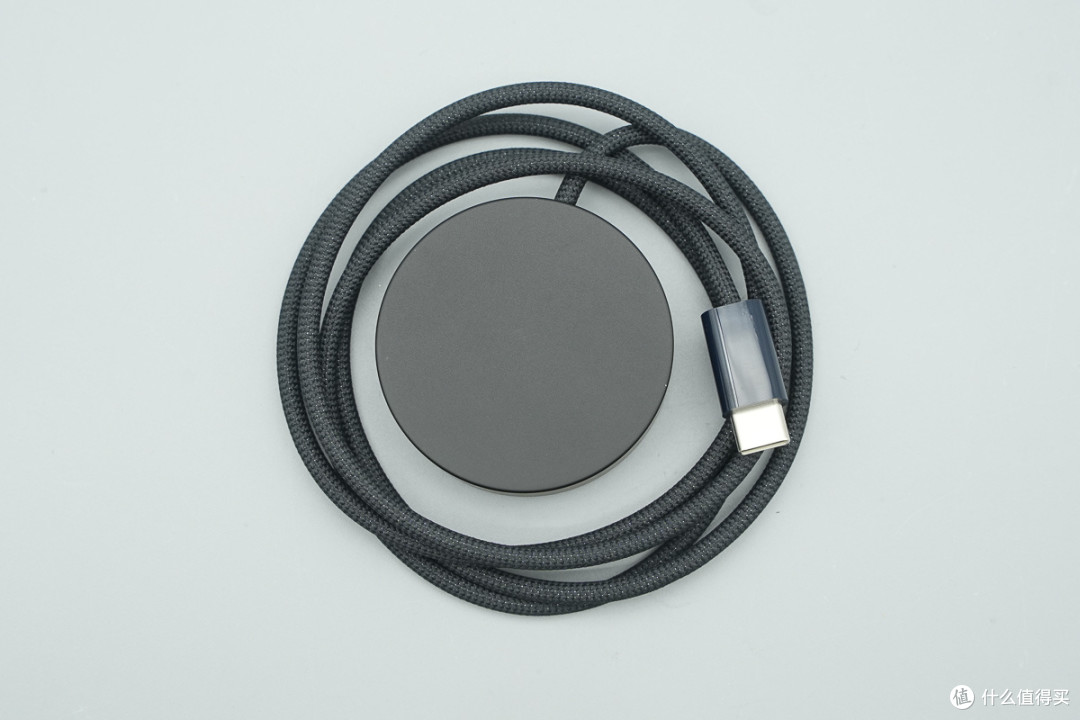

无线磁吸充电底座自带符合时下主流的USB-C线设计，并且为编织线类型，更加经久耐用。

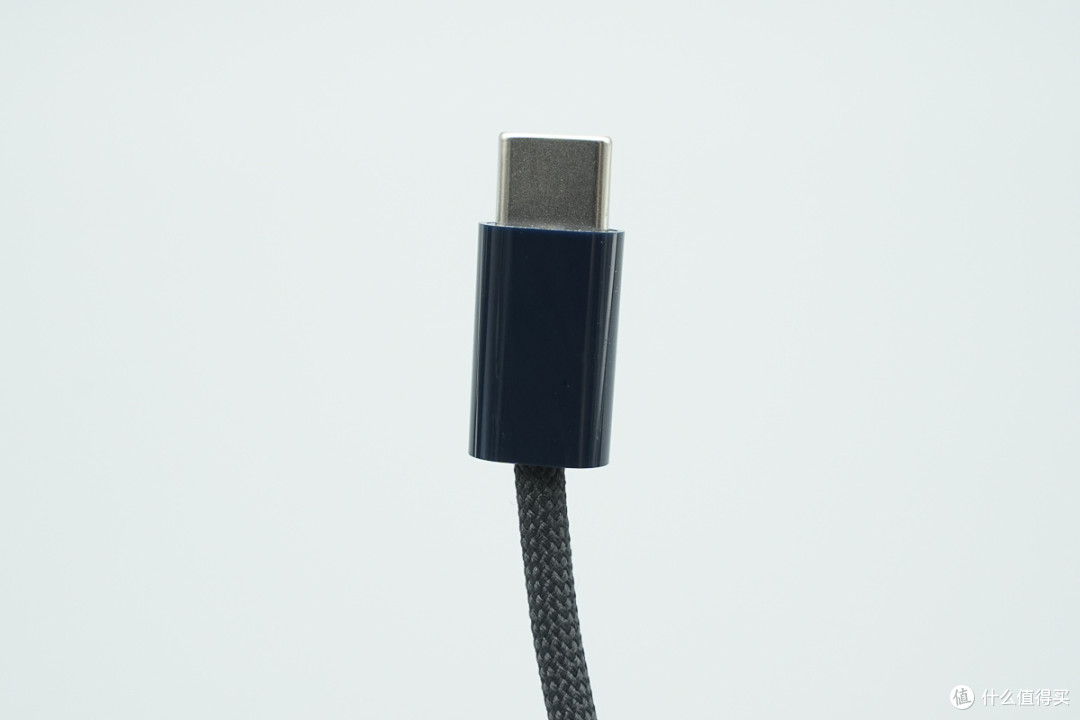

USB-C线端子外壳两侧为半圆弧面设计，整体表面高光亮面处理。

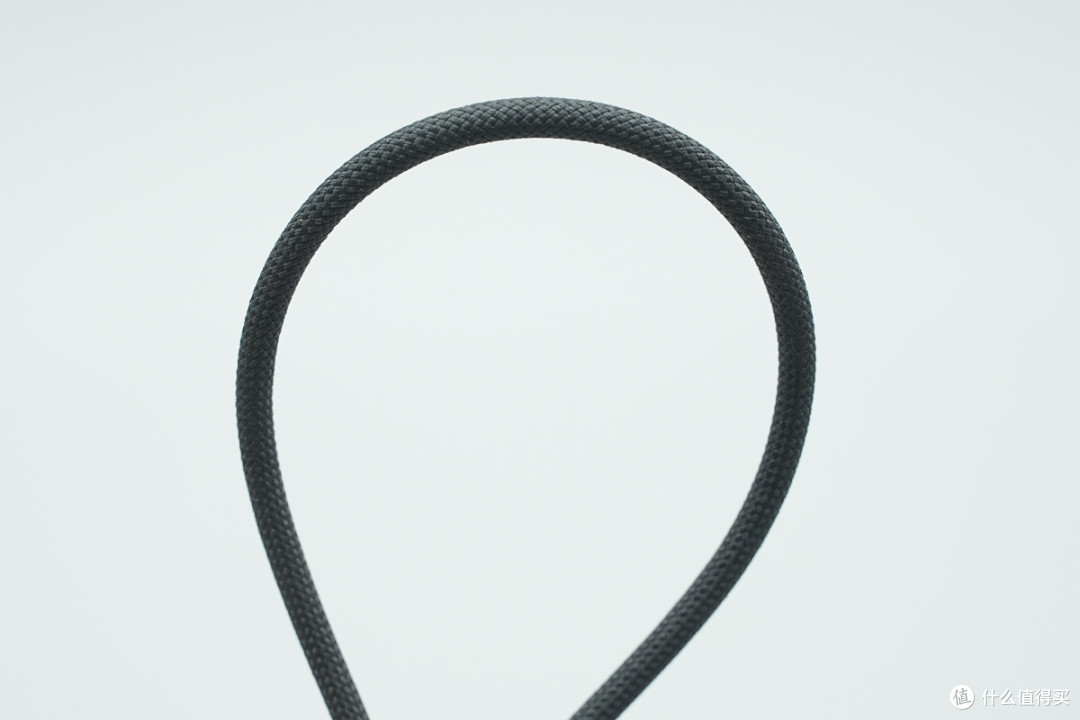

USB-C线线身外套黑色编织外被，整体光滑无毛刺，做工水准好。此外线缆的柔韧度也不错，使用体验也很好。

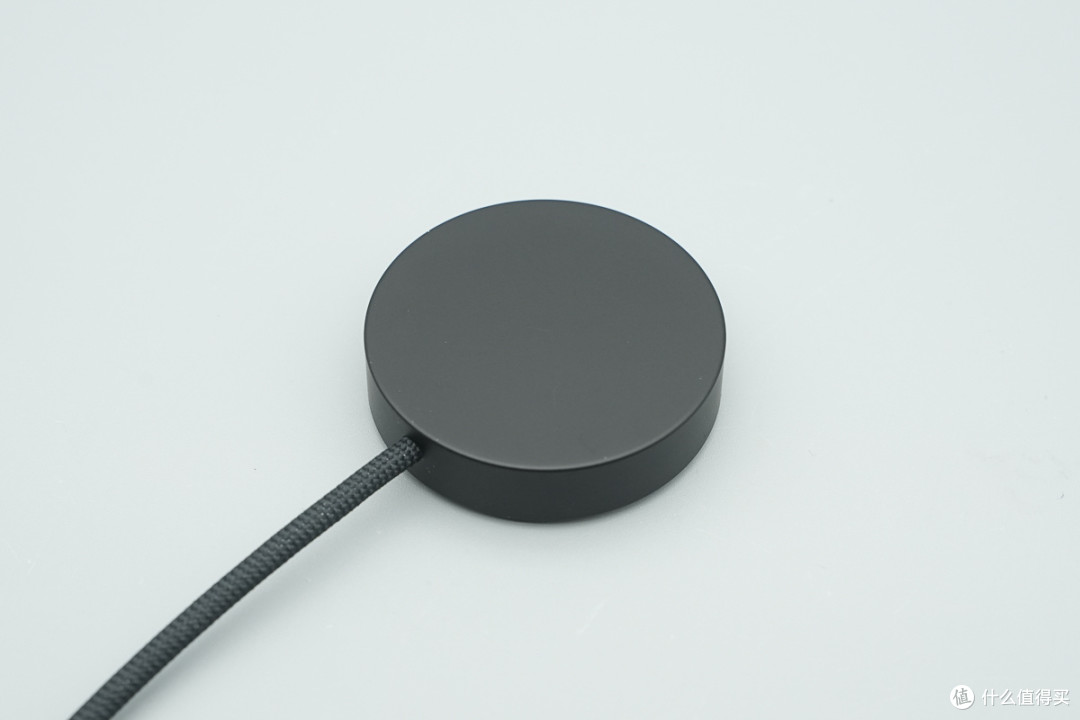

无线磁吸充电底座机身采用圆盘造型设计，顶面和侧身采用一体式外壳，表面磨砂工艺处理。

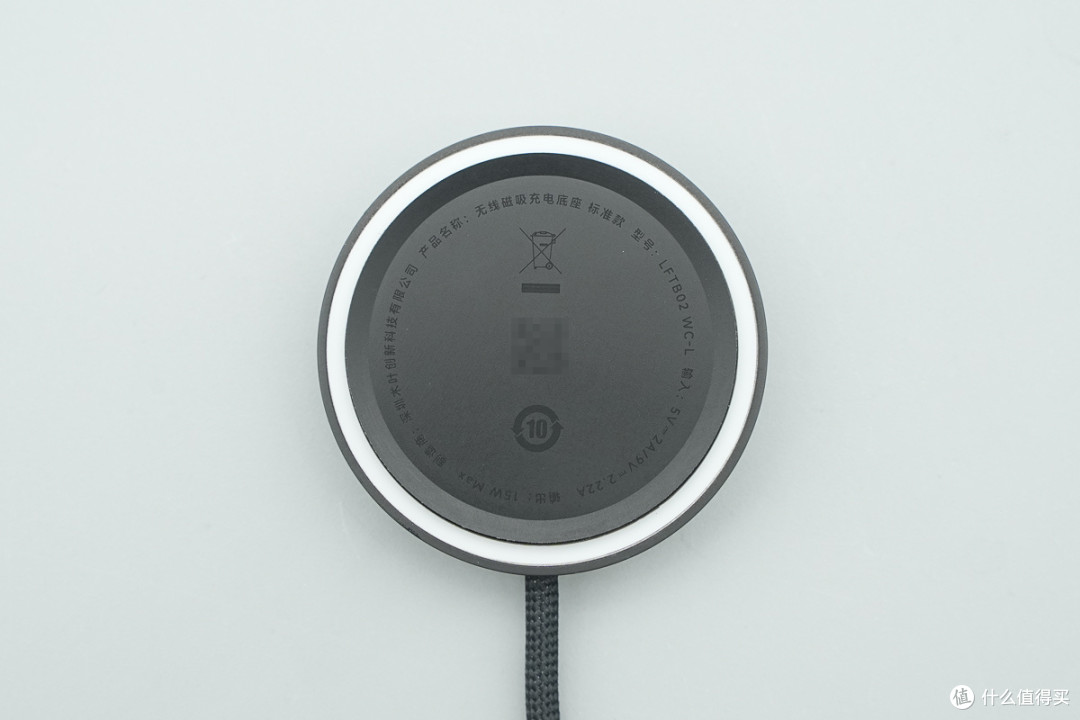

底部设计橡胶吸盘用于稳定机身不滑动，此外边缘还设有呼吸灯圈用于提示充电状态。

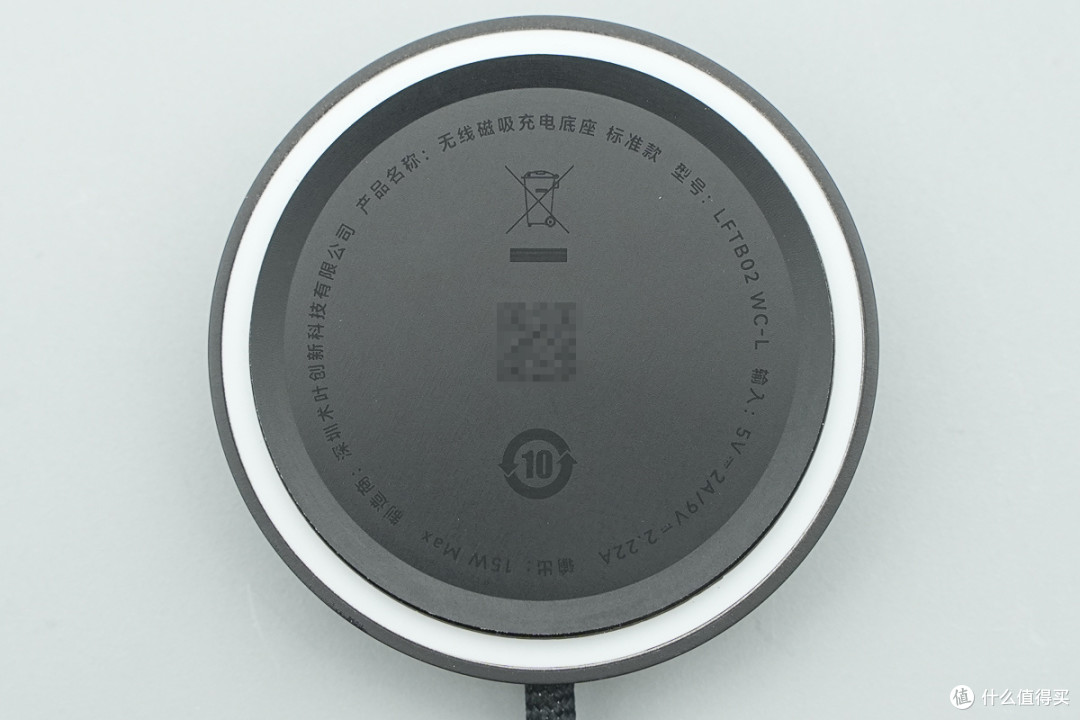

吸盘边缘还有无线磁吸充电底座的参数

产品名称：无线磁吸充电底座

型号：LFTB02 WC-L

输入：5V2A、9V2.22A

输出：15W Max

制造商：深圳术叶创新科技有限公司

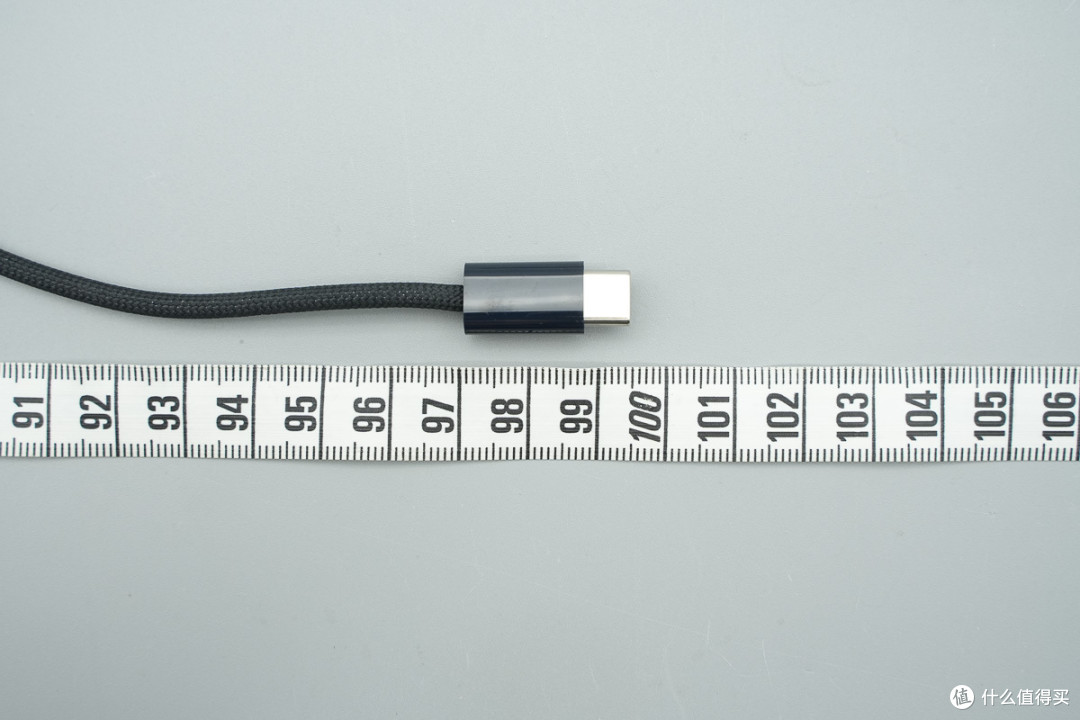

测得USB-C线缆长度约为99.5cm。

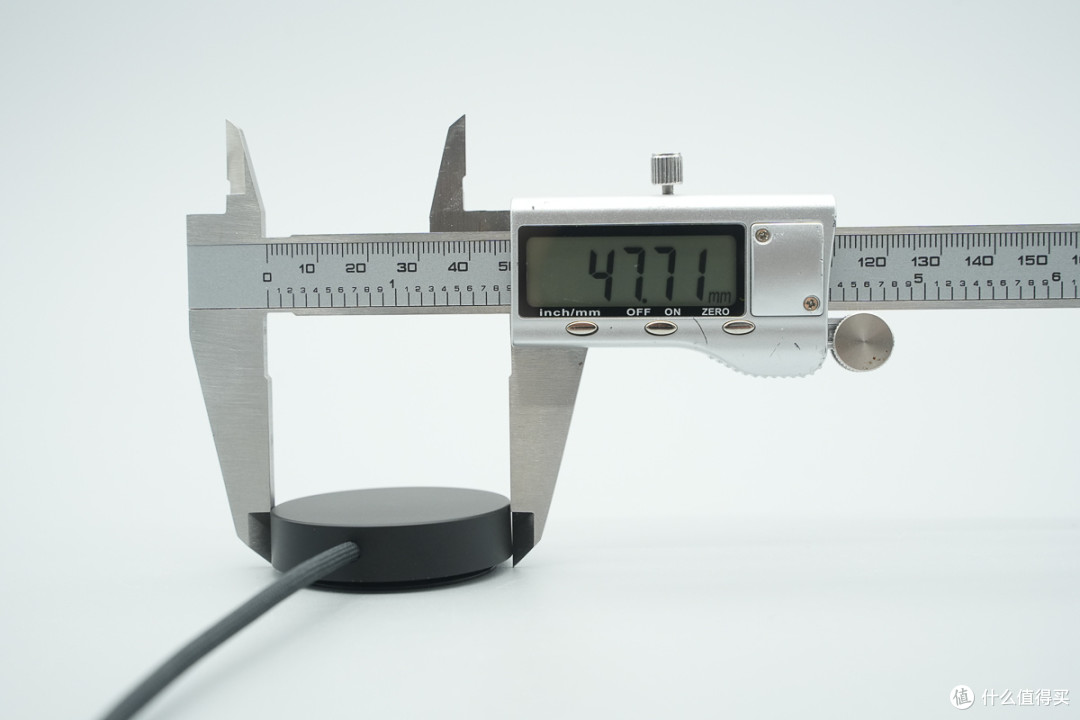

无线充电板的直径为47.71mm。

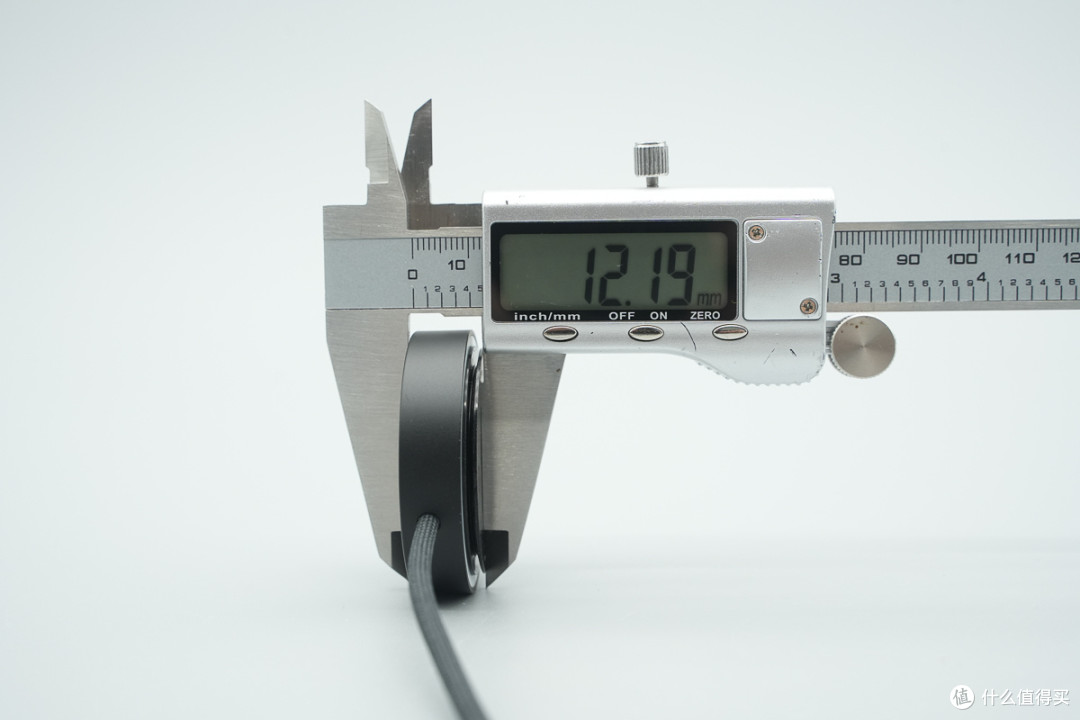

机身厚度为12.19mm。

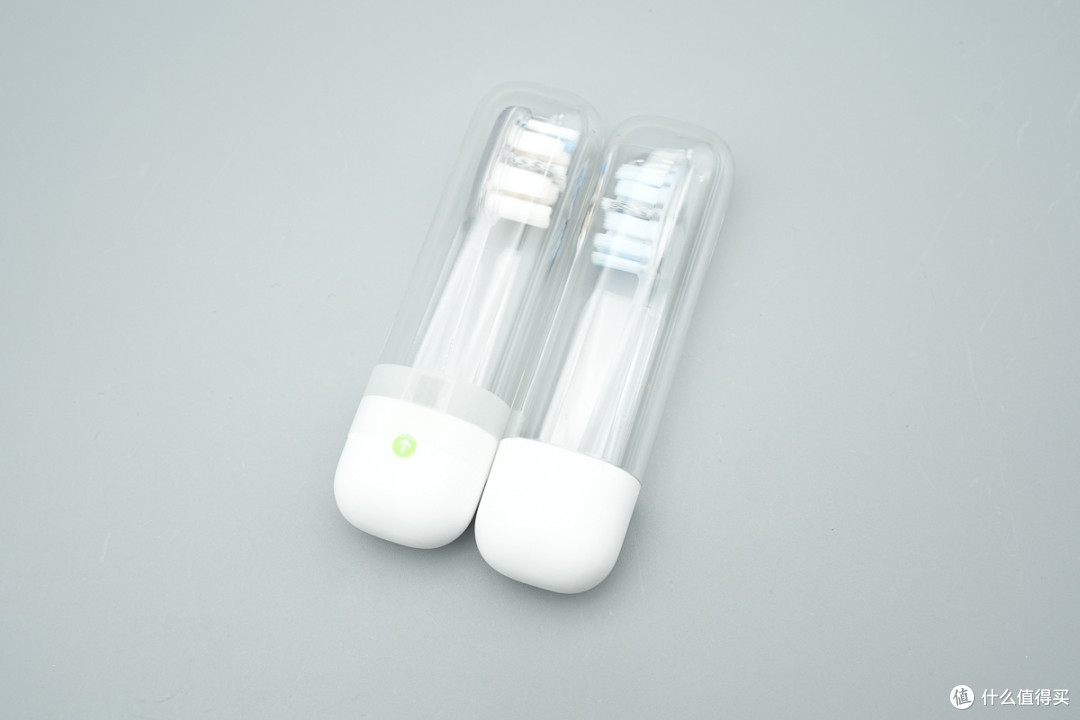

扫振刷头Pro S+SS款共两支，刷头收纳在刷头仓内。

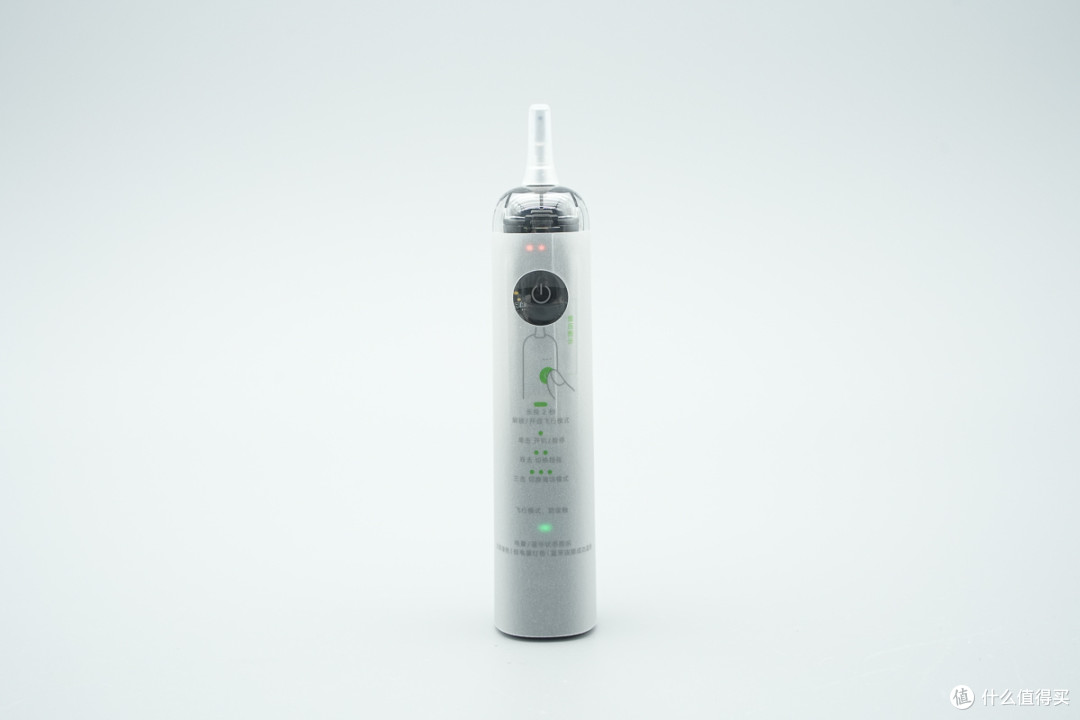

徕芬扫振电动牙刷 i2手柄初始状态下包裹一层防刮保护纸，顶部输出轴套有塑料壳保护。

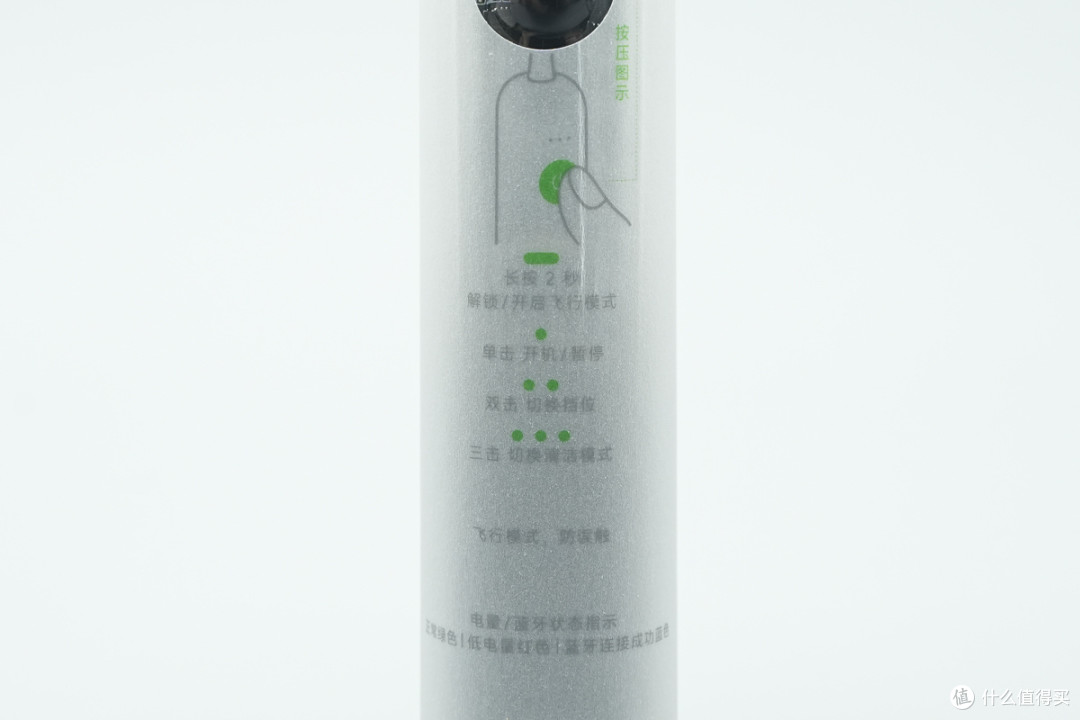

防刮保护纸上印有操作提示以及电量/蓝牙状态提示，可方便用户快速上手。

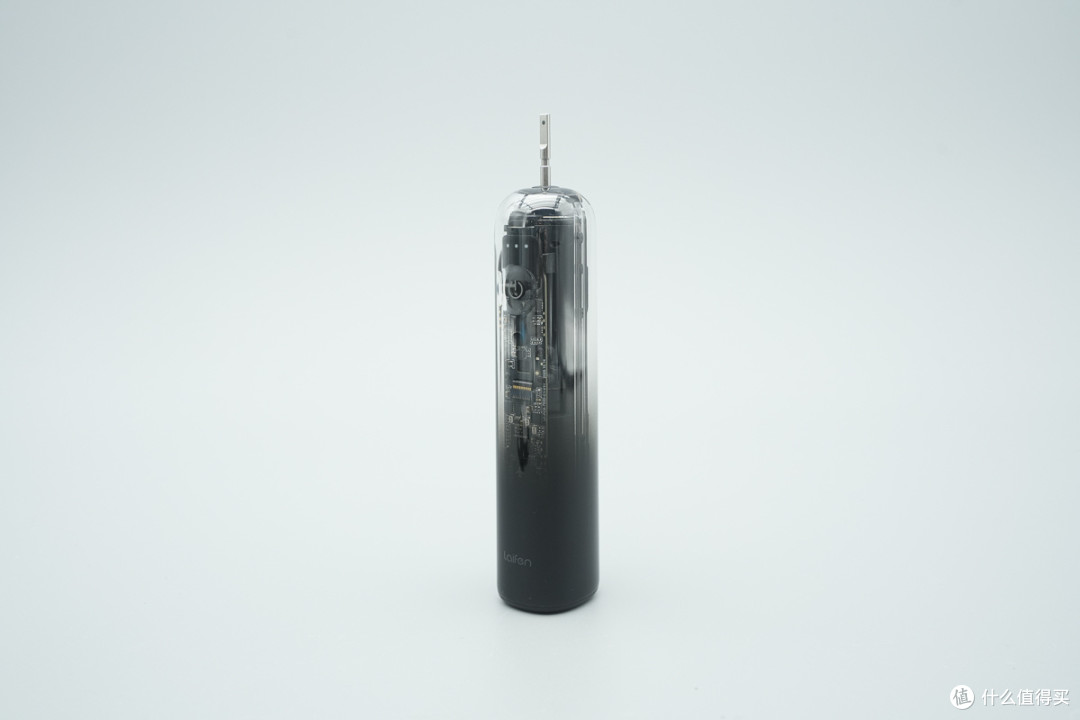

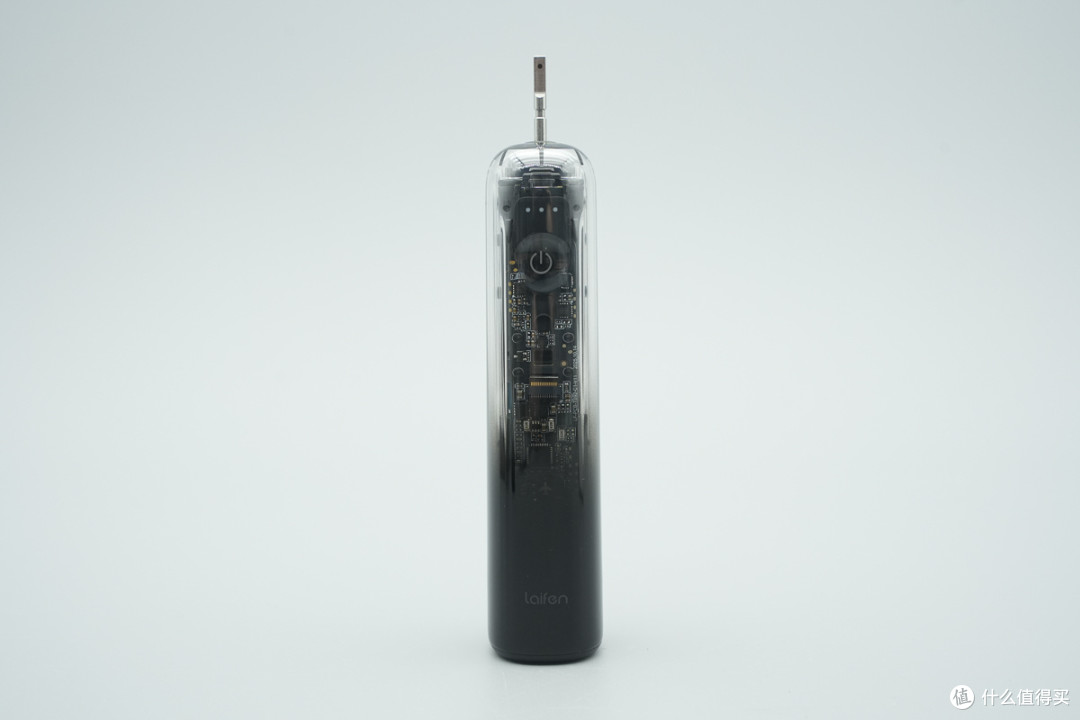

徕芬扫振电动牙刷 i2 透明探索版机身采用高透光PC材质以及AF防指纹涂层，渐变透明无缝设计，简约中透露出十足精致感。

机身正面设有档位/工作模式指示灯、压感按键、飞行模式指示灯以及电量/蓝牙状态指示灯。

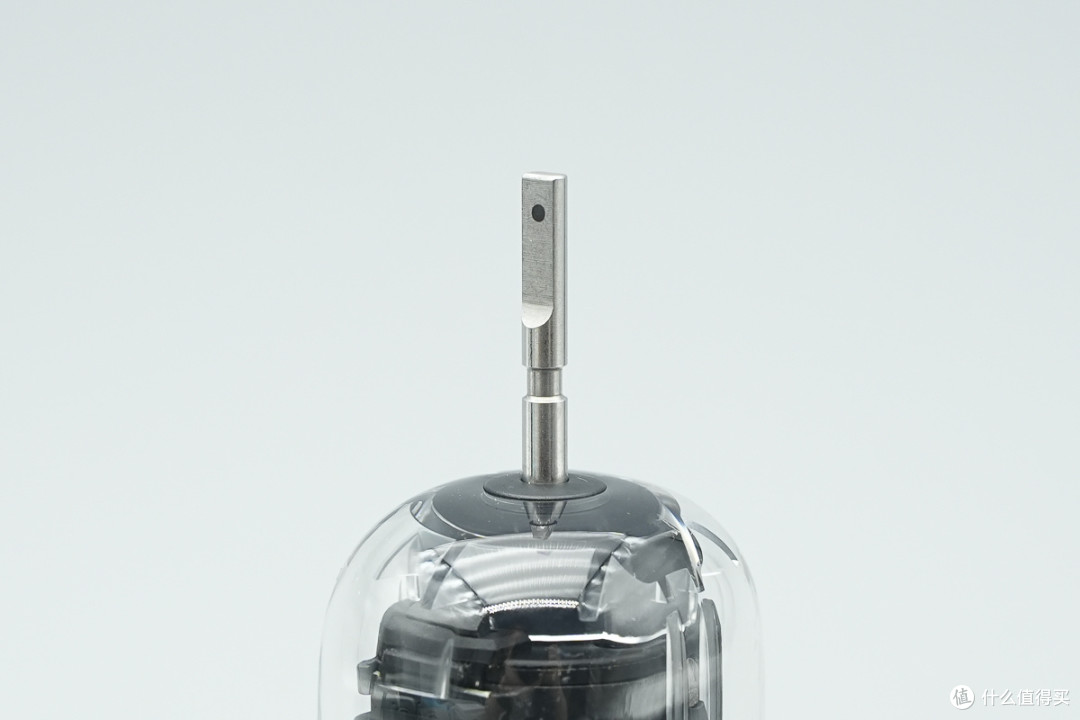

顶部输出轴特写。

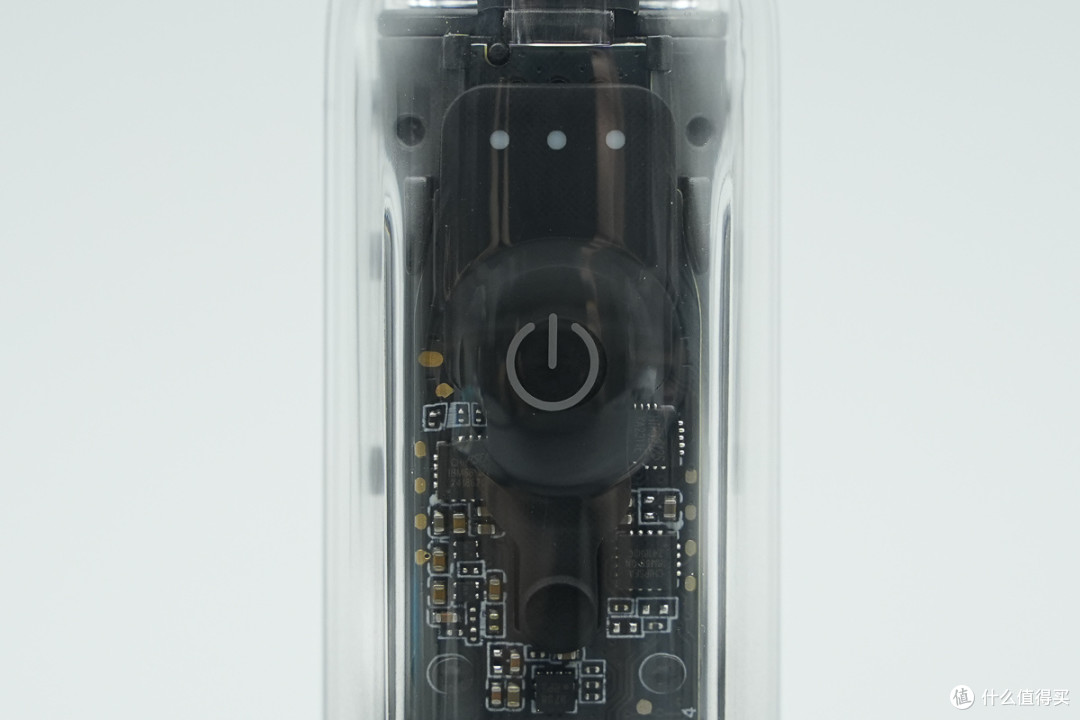

压感按键采用一体无缝设计，拒绝藏污纳垢。

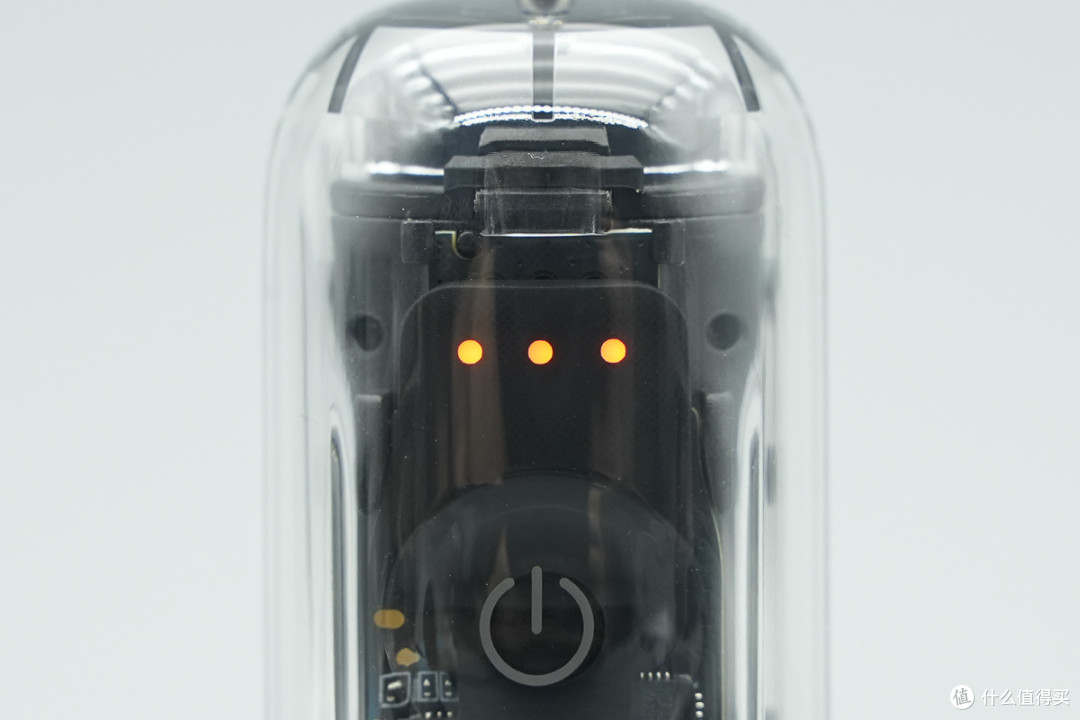

档位/工作模式指示灯特写，亮灯数量代表对应档位，白灯则代表舒适清洁模式，橙灯代表深度清洁模式。

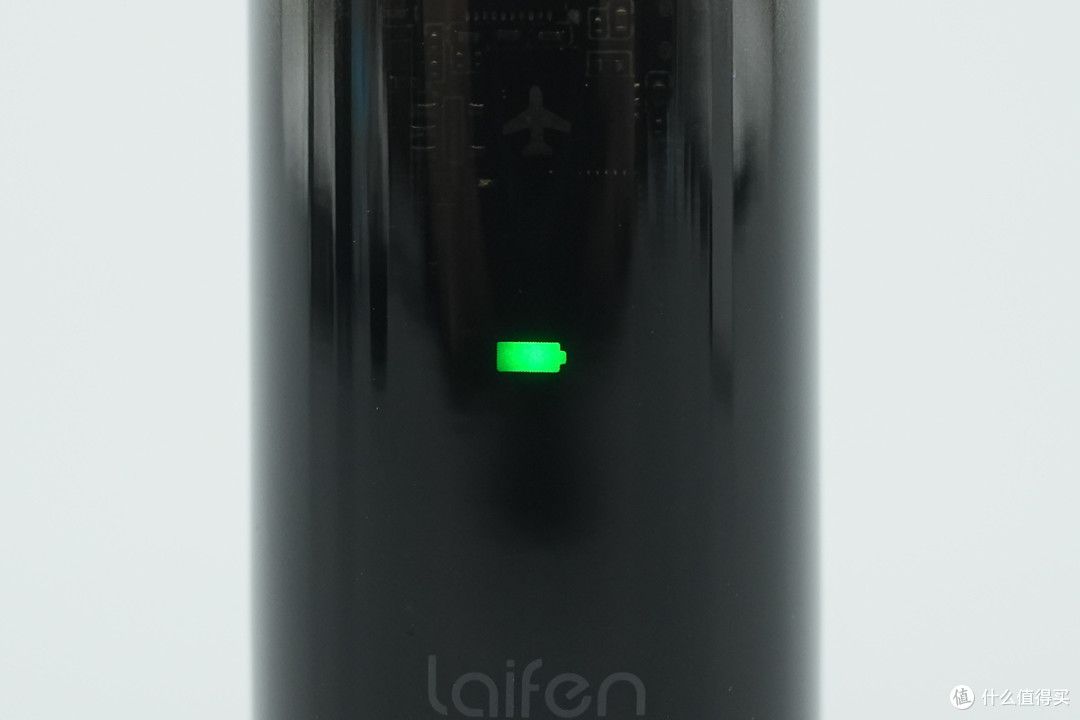

正面下方电量和蓝牙状态指示灯也是二合一设计，电量正常指示灯亮绿色光，低电量则为红色，蓝牙连接成功为蓝色。

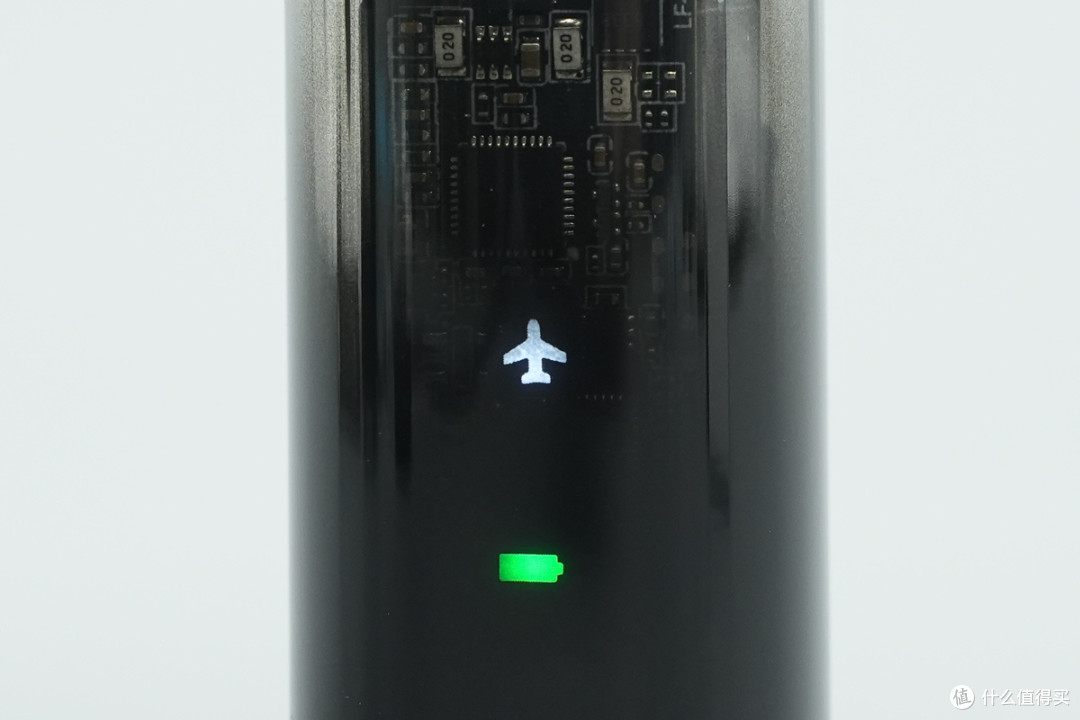

此外徕芬扫振电动牙刷 i2还支持飞行模式，避免差旅携带过程中误触开机等不良体验。

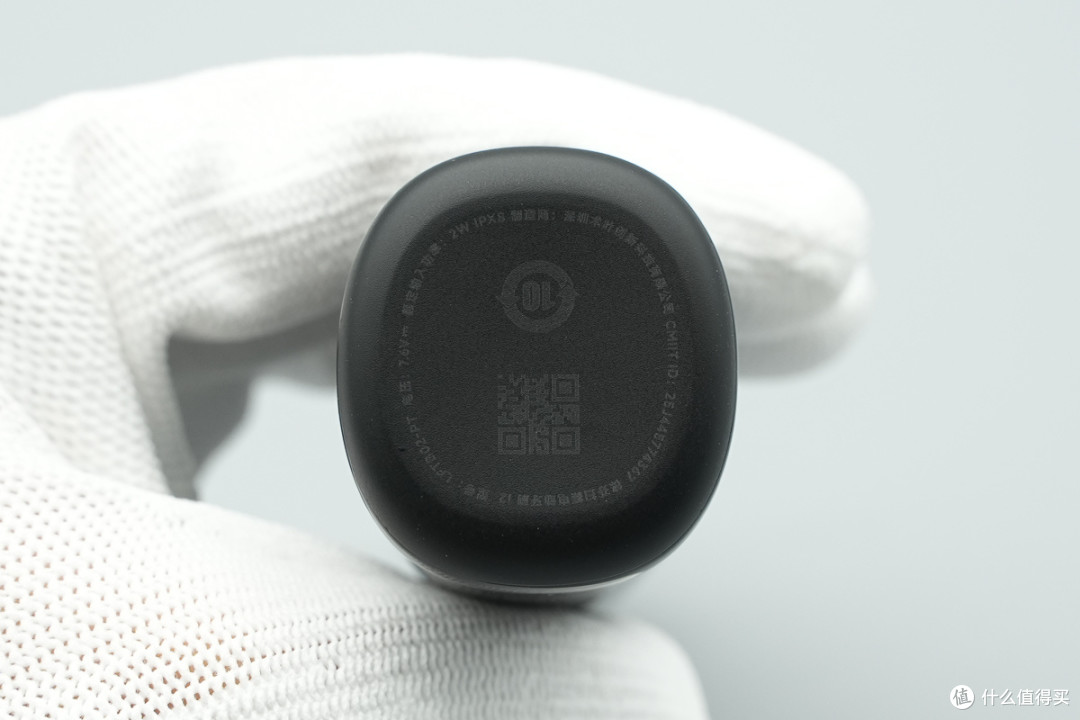

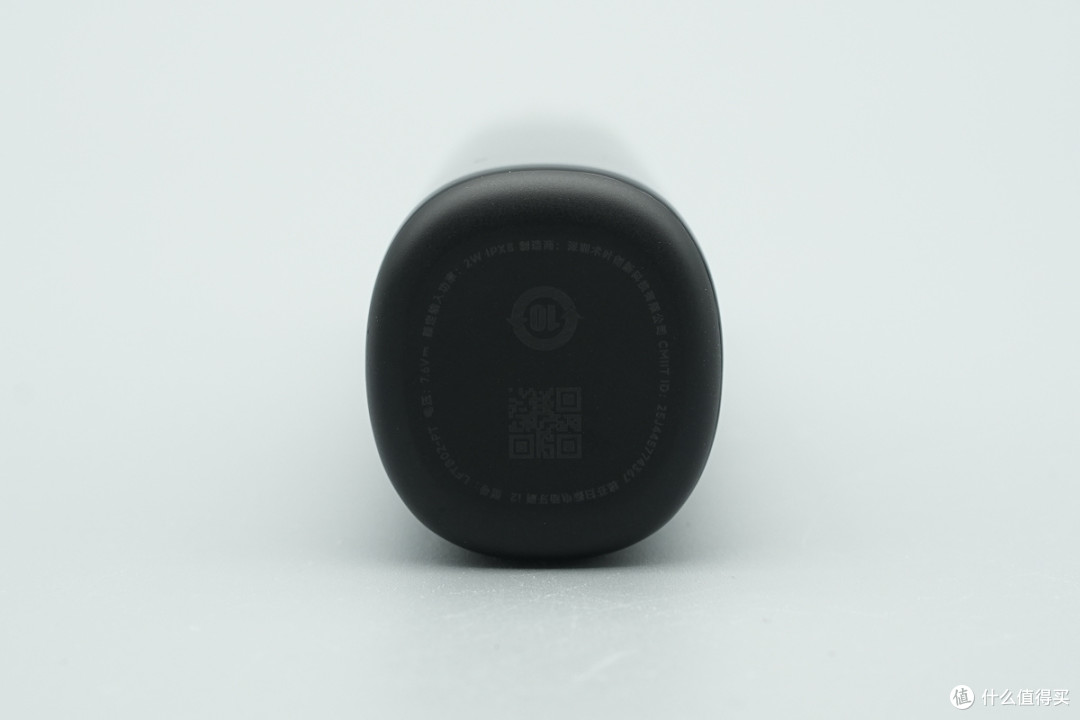

机身底部黑色塑料外壳磨砂处理，边缘过渡圆润，外壳上还印有产品参数信息。

产品参数特写

型号：LFTB02-PT

电压：7.6V

额定输入功率：2W

电池容量：900mAh

防水等级：IPX8

制造商：深圳术叶创新科技有限公司

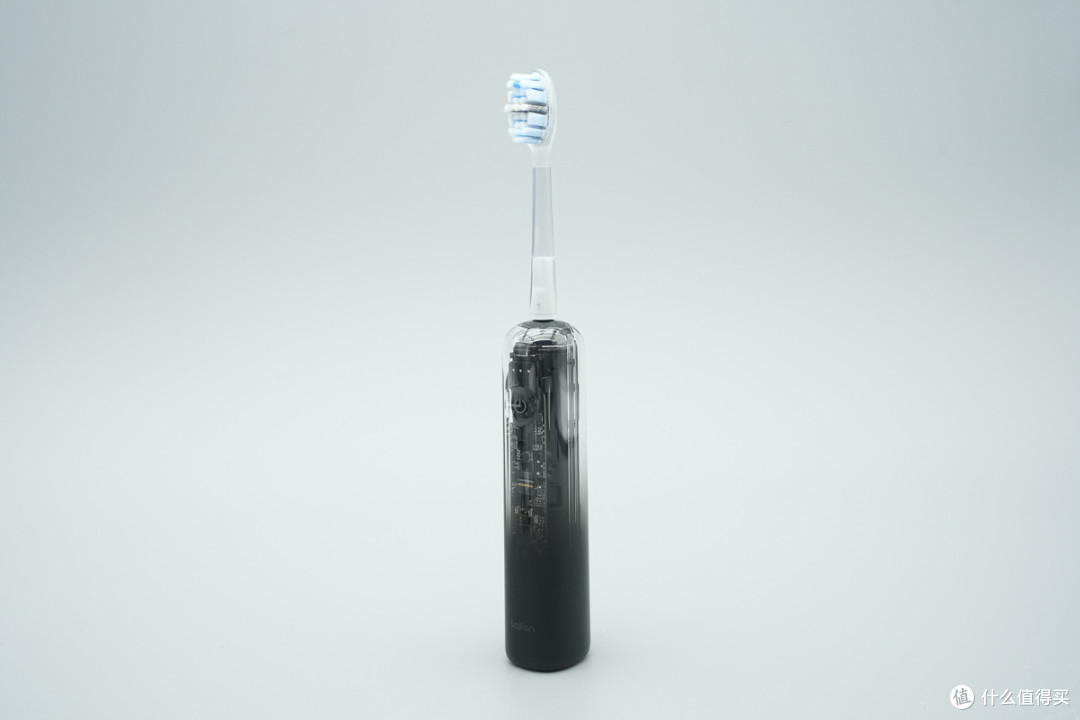

徕芬扫振电动牙刷 i2组装上刷头整体一览。

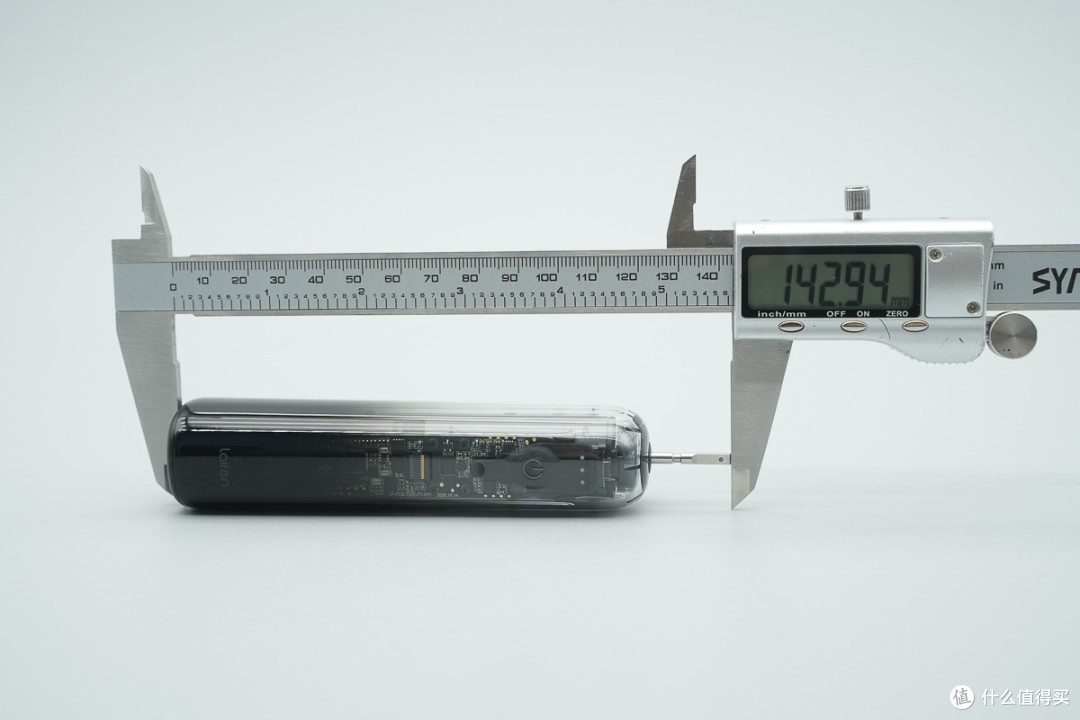

实测徕芬扫振电动牙刷 i2手柄加输出轴长度约为142.94mm。

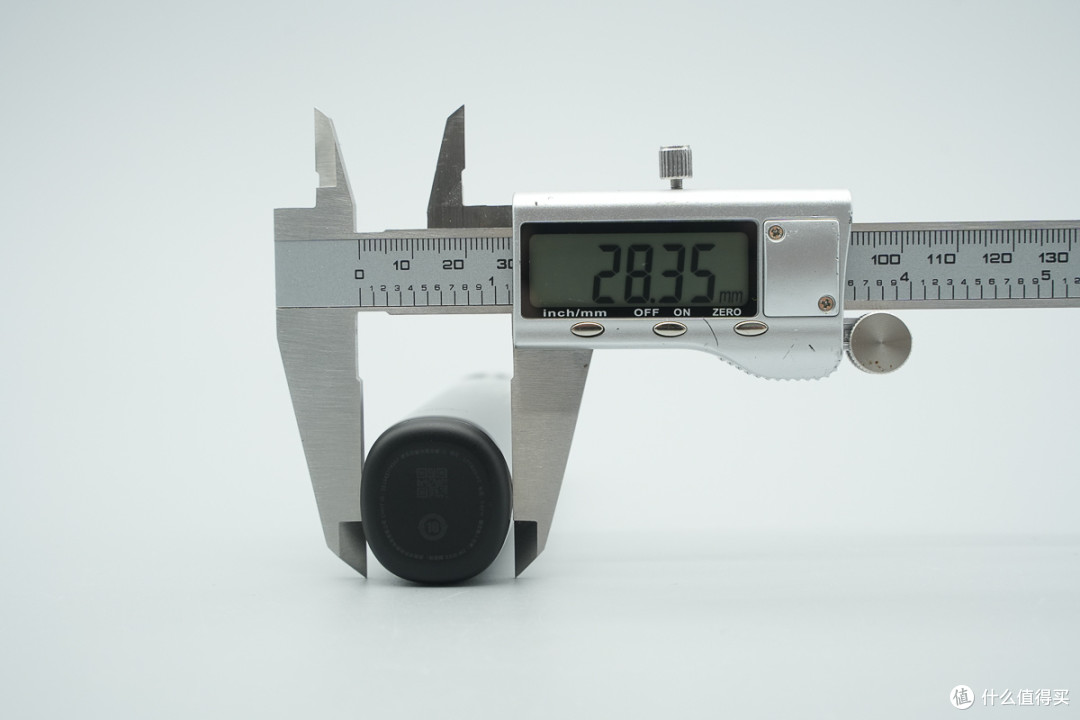

机身宽度为28.35mm。

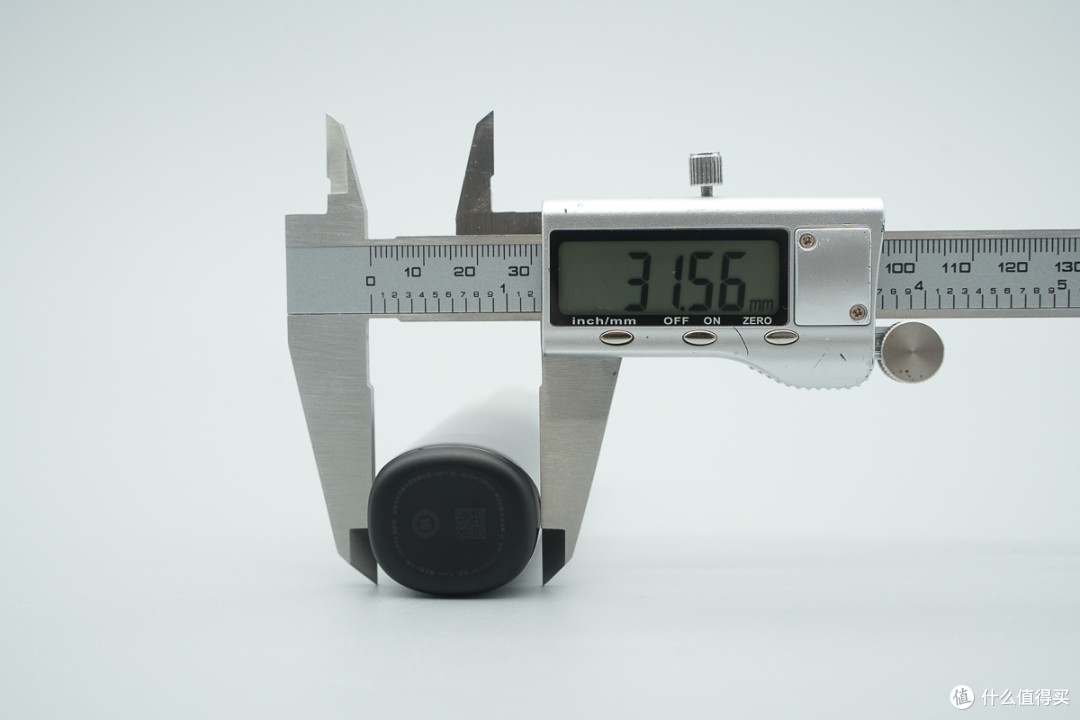

厚度为31.56mm。

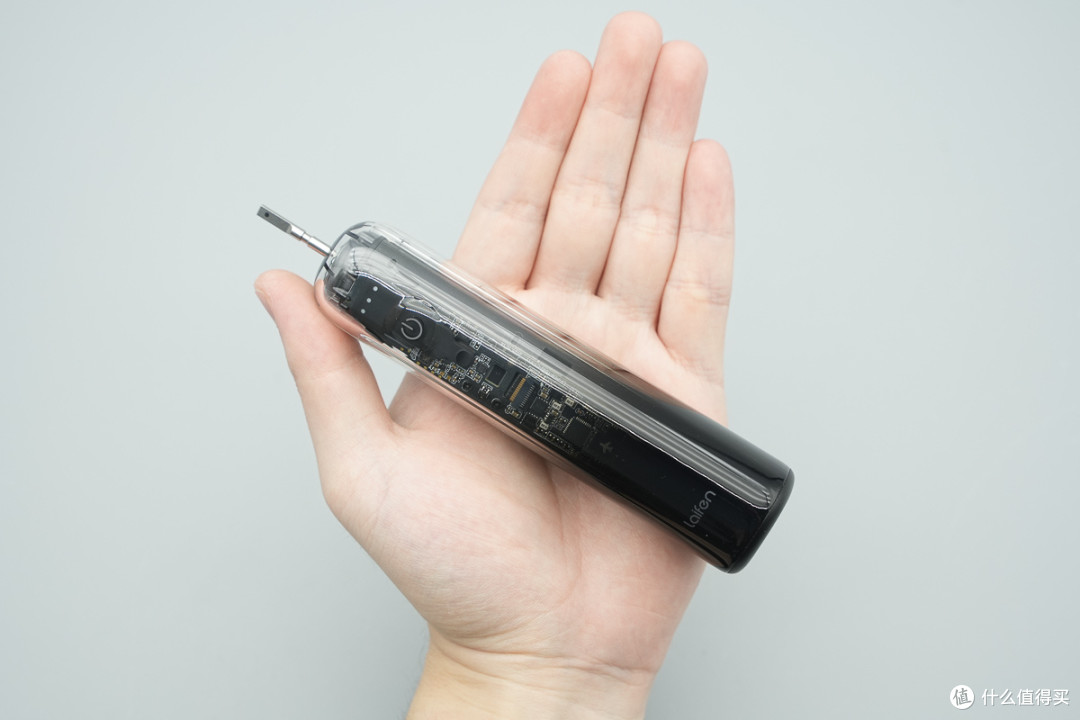

徕芬扫振电动牙刷 i2手柄拿在手上的大小直观感受。

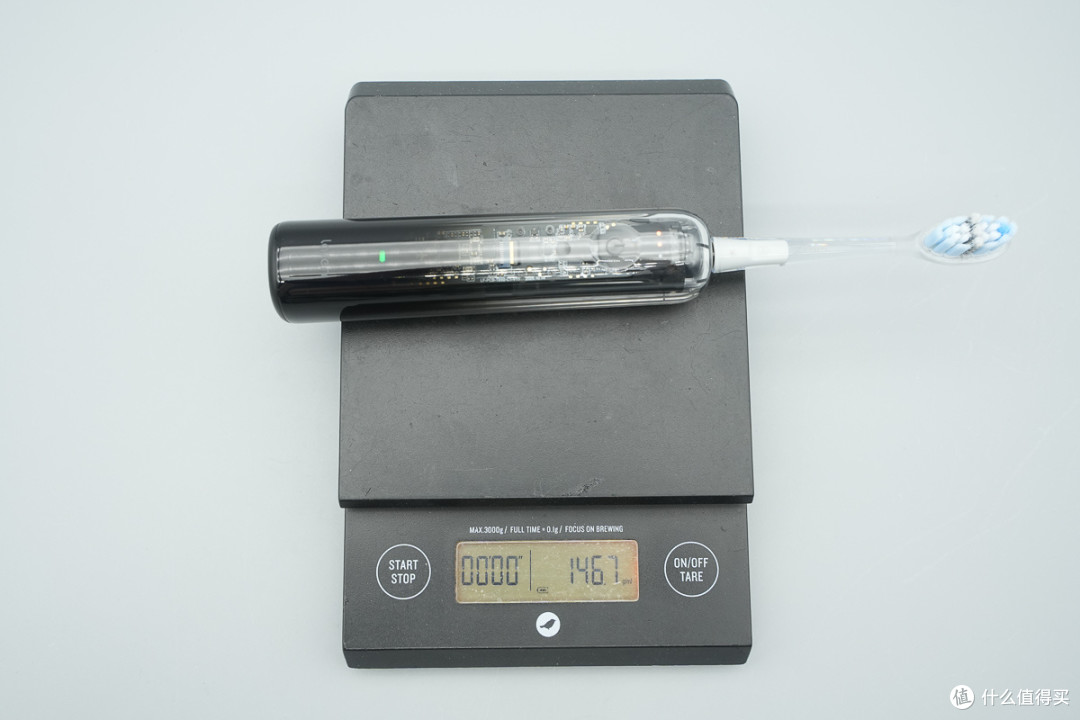

另外测得徕芬扫振电动牙刷 i2手柄带刷头重量约为147g。

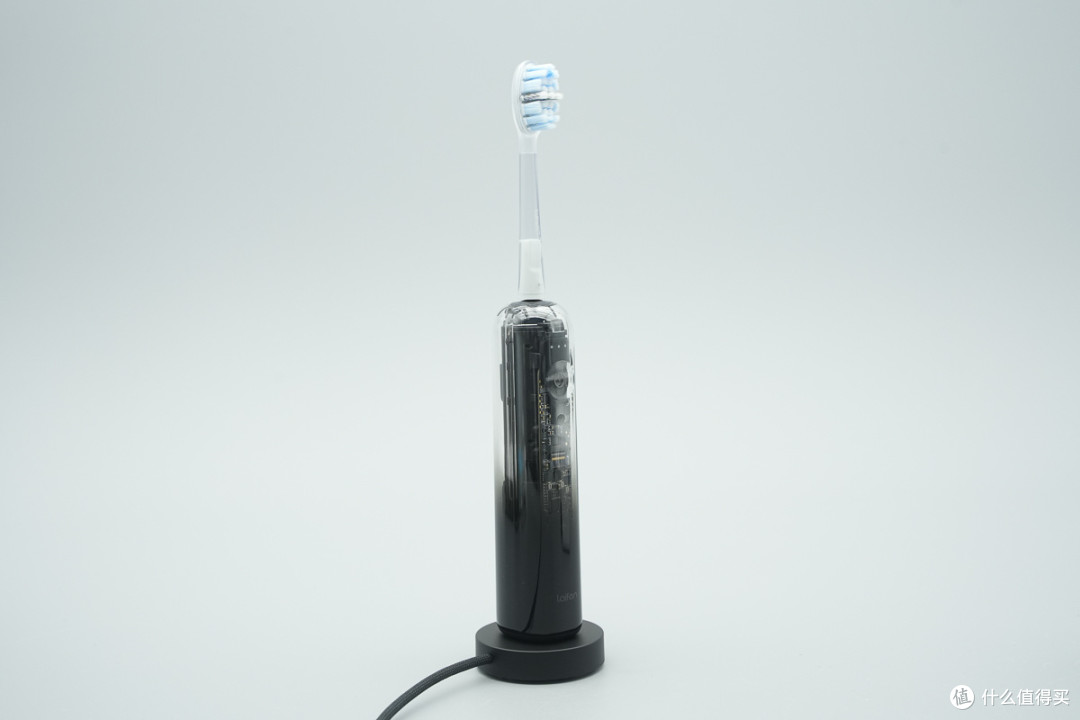

徕芬扫振电动牙刷 i2无线充电场景一览，由于底座以及手柄内部均设有小磁铁，充电时可快速吸附对齐，同时也十分稳固。

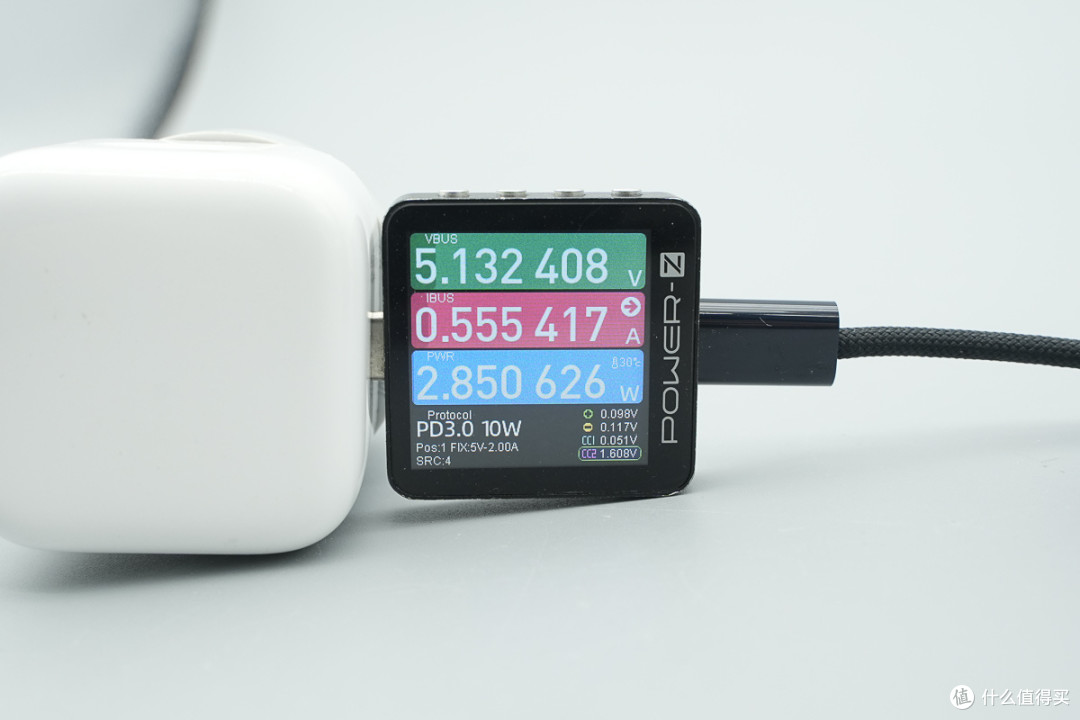

使用ChargerLAB POWER-Z KM003C测得徕芬扫振电动牙刷 i2无线充电时，充电器的输出功率约为2.85W。

徕芬扫振电动牙刷 i2拆解

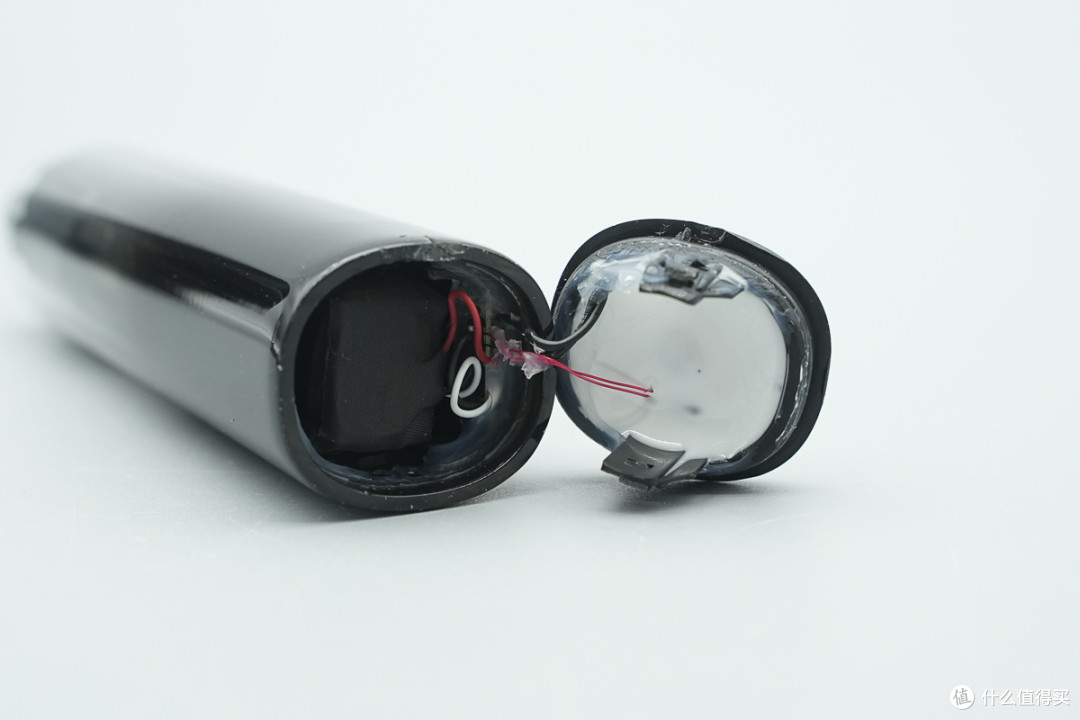

将机身底盖拆开，两侧卡扣结构固定封装。

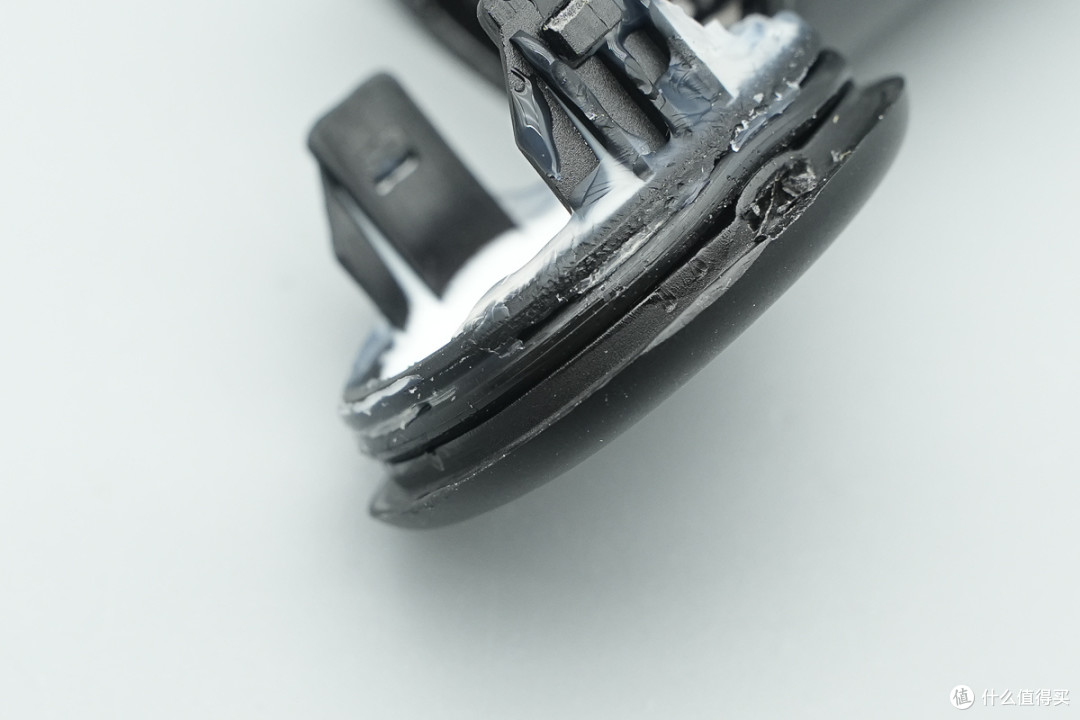

底盖侧边设有密封圈，此外内部打胶水处理。

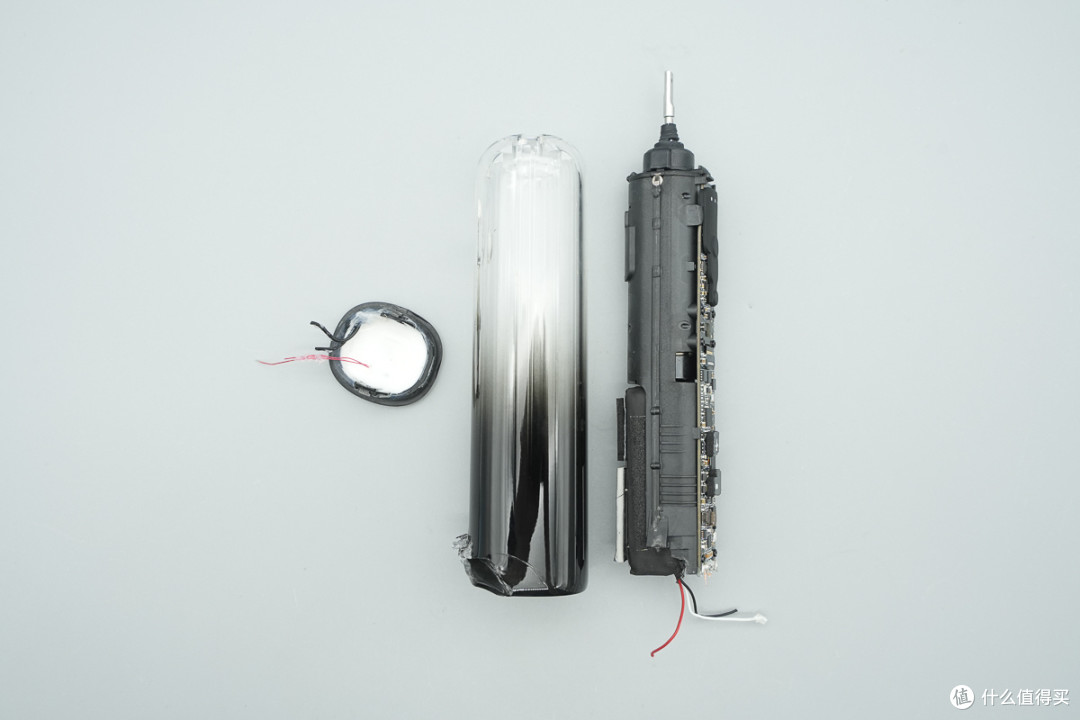

将内部模块从壳体中取出。

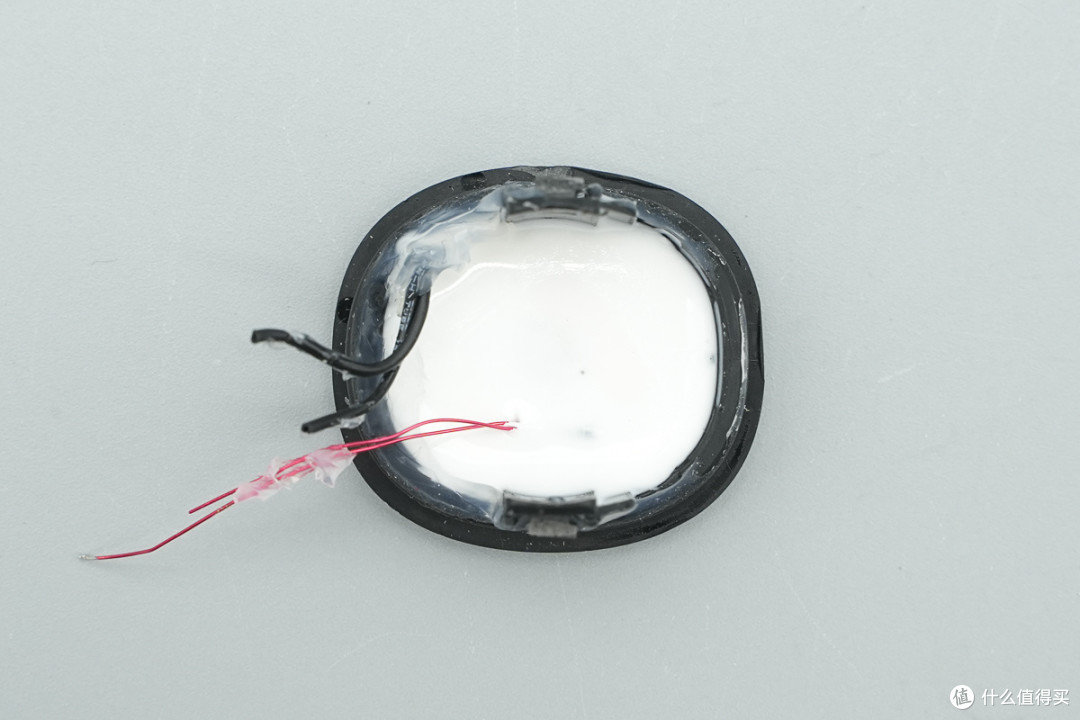

无线充电接收线圈完全注胶覆盖，同时配有热敏电阻用于监控充电温度。

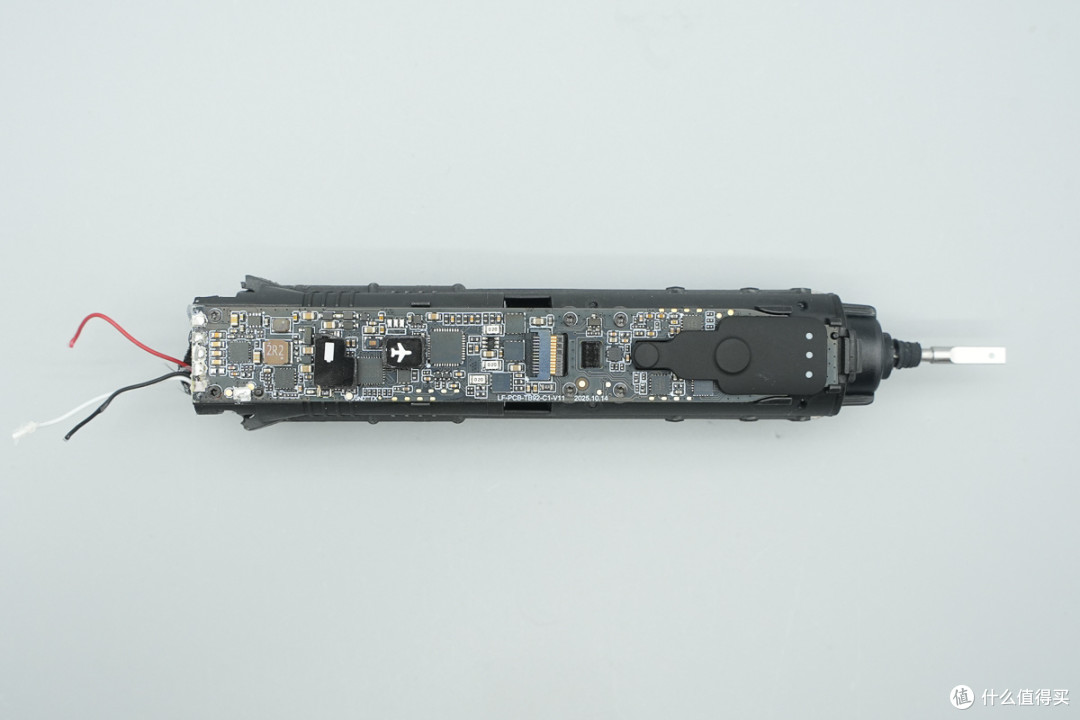

模块正面设有PCB板。

PCB板使用螺丝进行固定，电机通过排线连接PCB板。

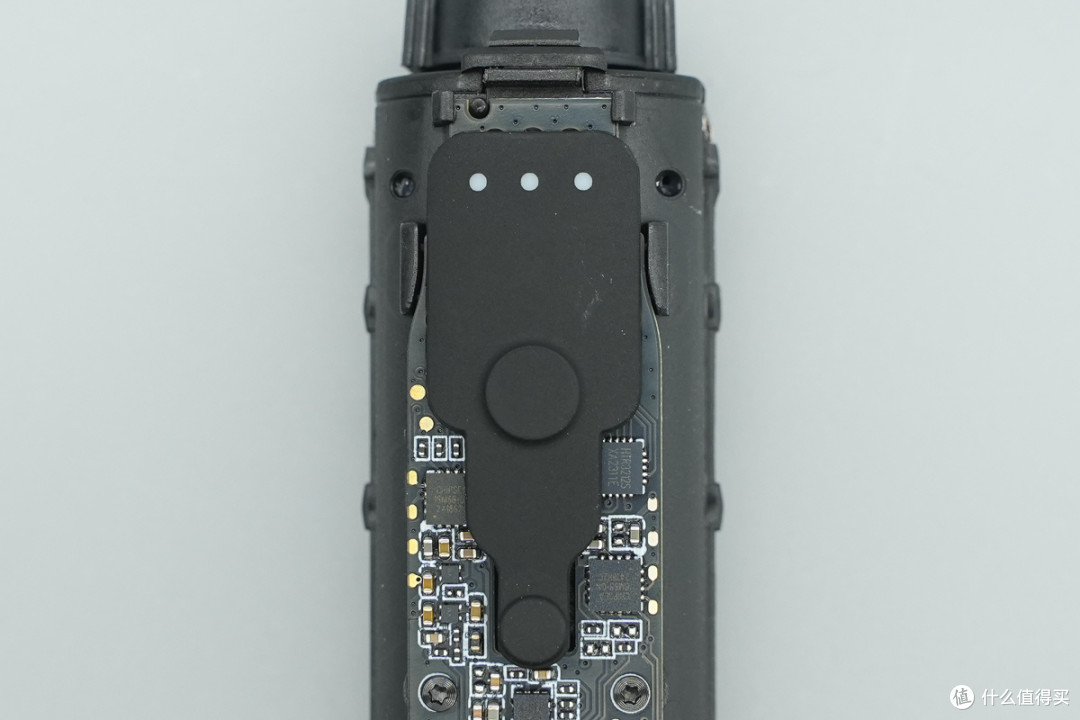

压感按键和档位/工作模式指示灯处覆盖一块橡胶帽，同时还起到防止档位指示灯串光作用。

电量/蓝牙状态指示灯以及飞行模式指示灯导光片下方设有橡胶垫。

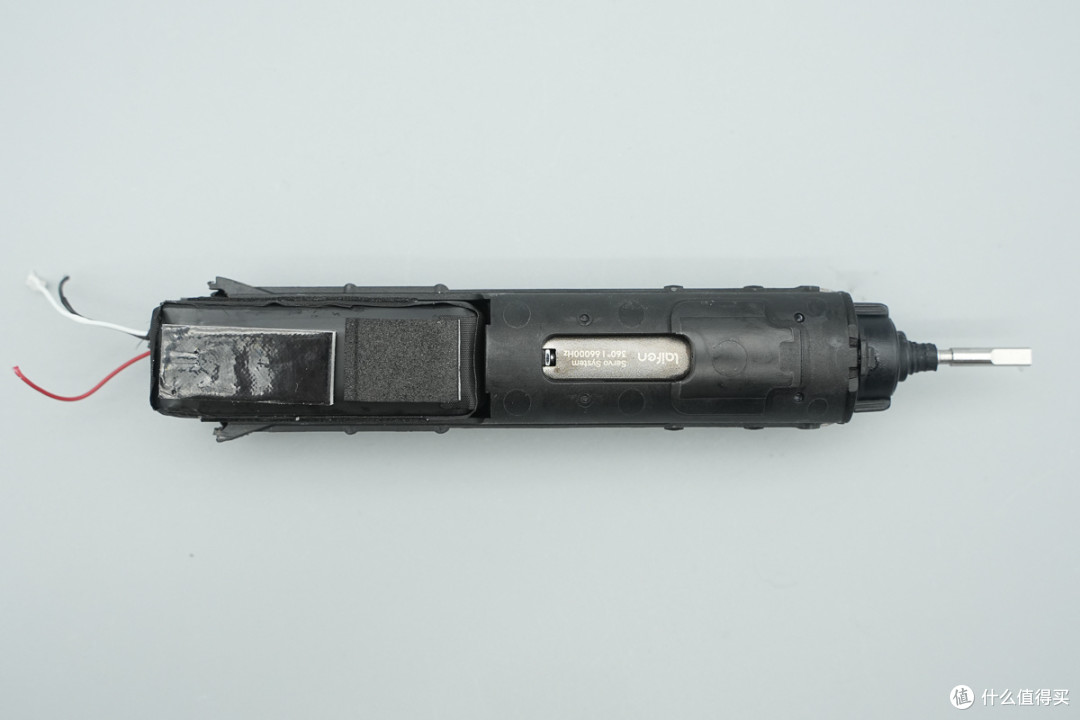

背面设有电池包和电机。

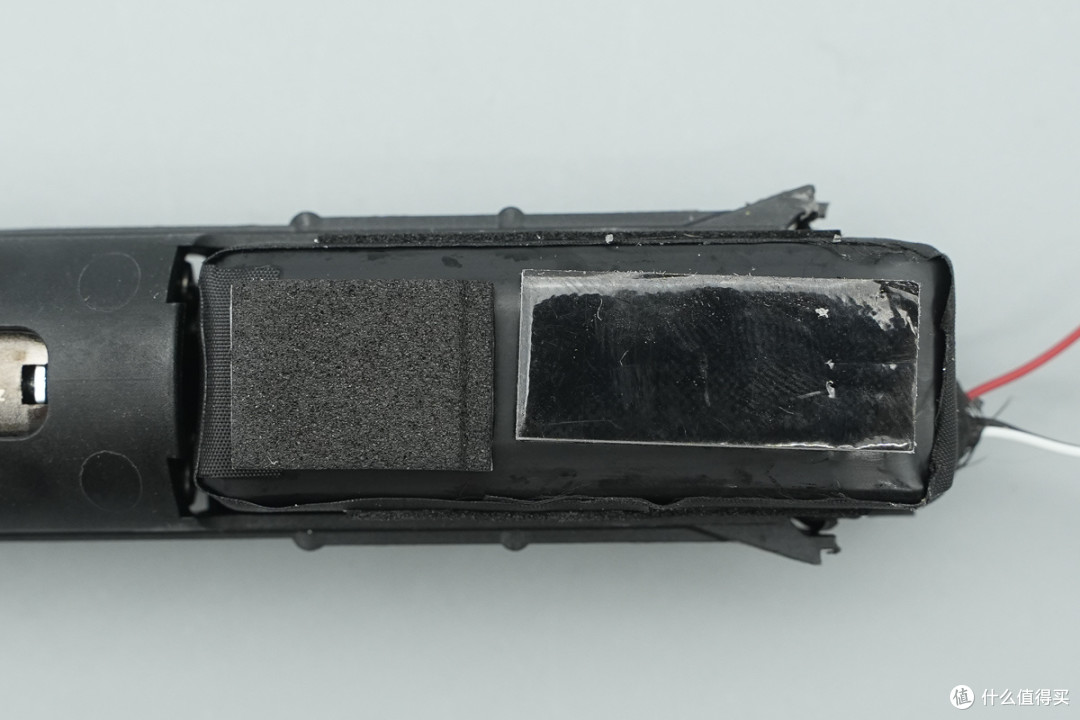

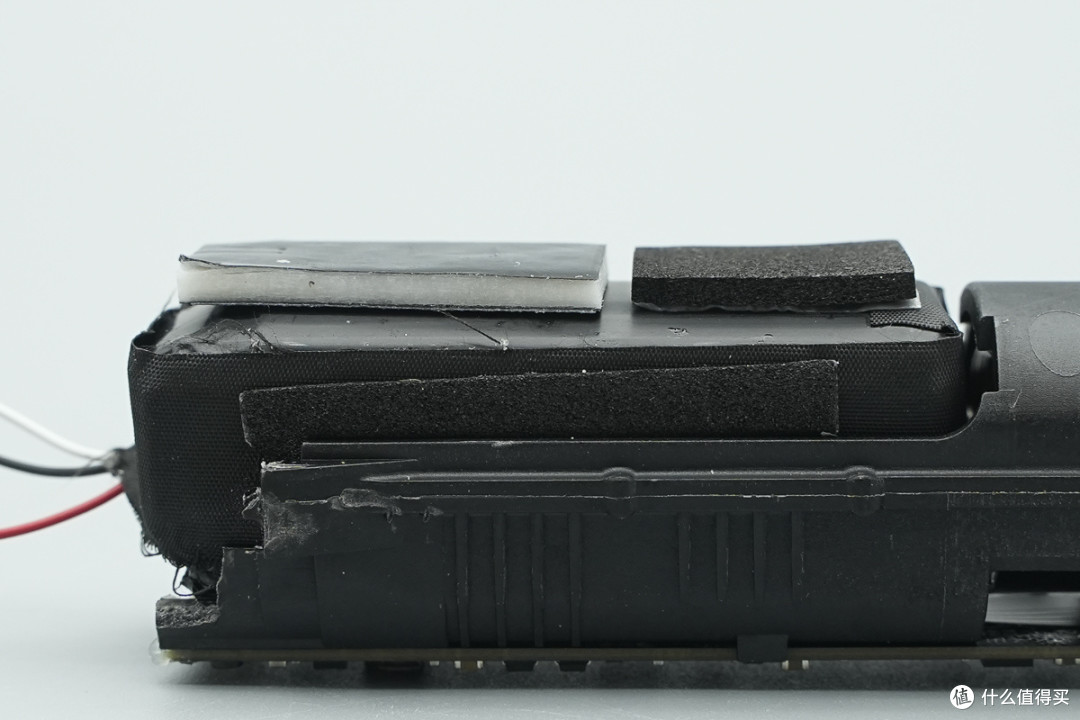

电池包背面贴有缓冲保护垫。

侧身缠绕绝缘布胶带，此外还贴有保护垫。

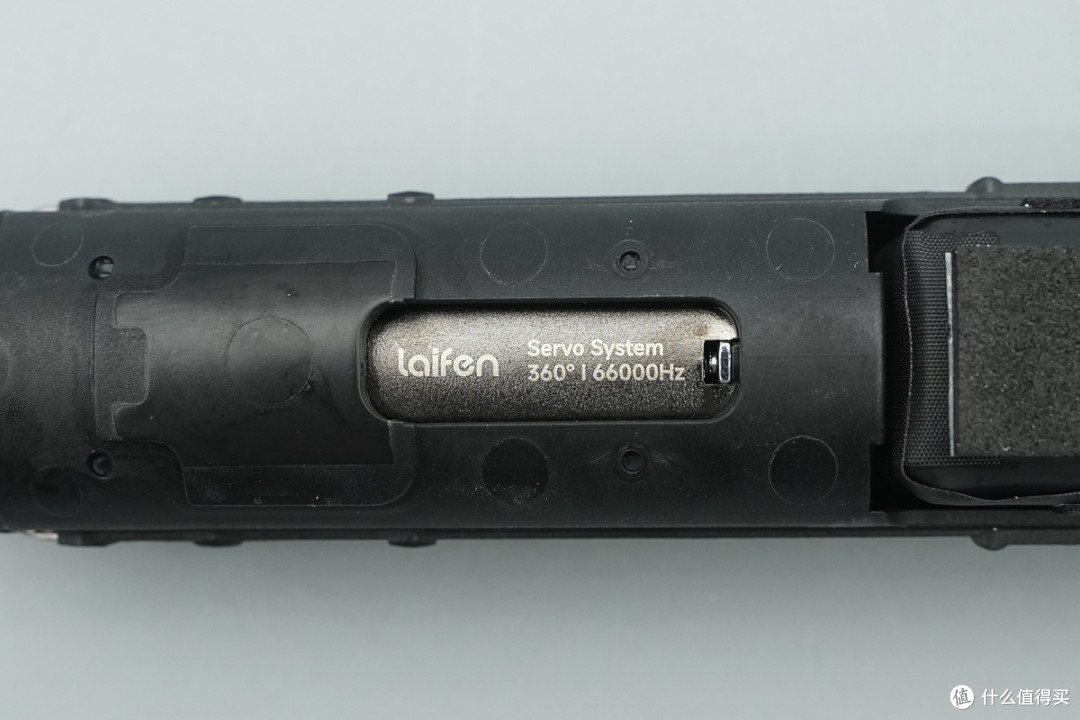

电机处外壳镂空，可见电机壳上的部分信息。

将模块上的电池包、电机、PCB板等核心部件全部分离取出。

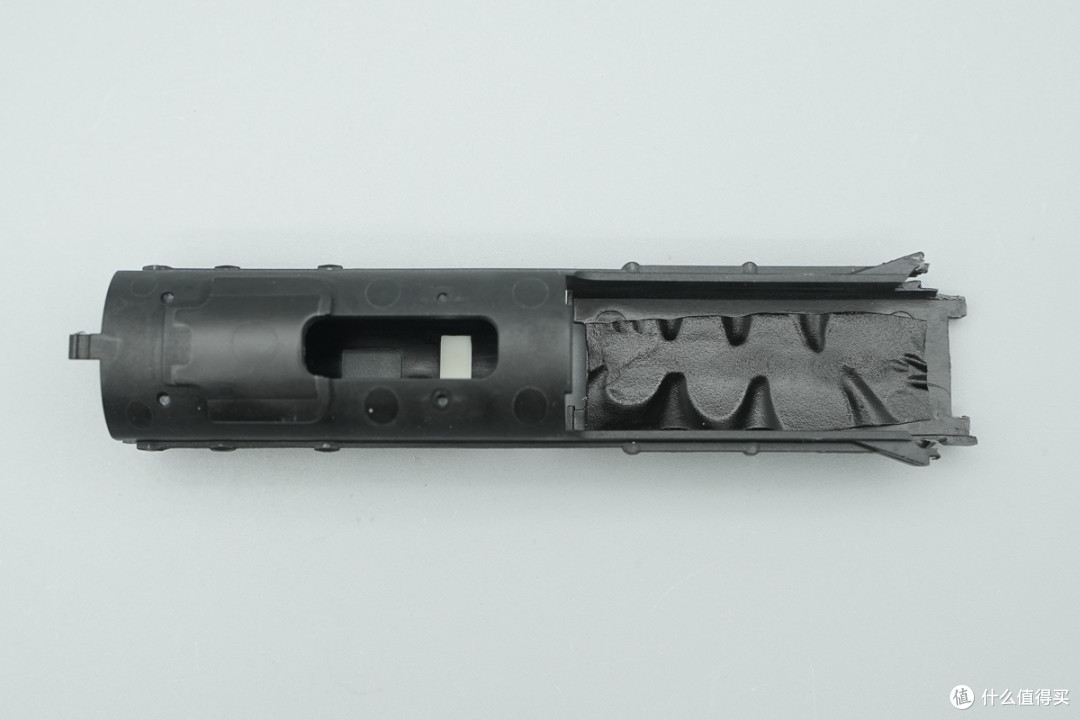

用于支撑保护的塑料框架一体成型设计，电池槽内贴有双面胶用于固定电池包。

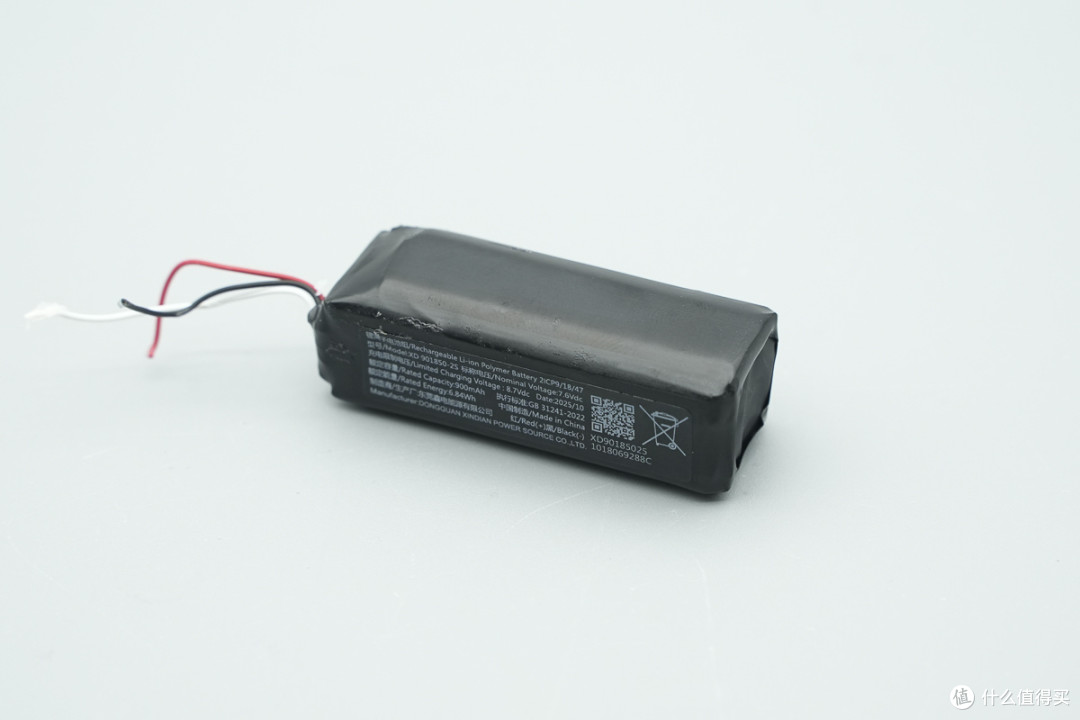

电池包采用黑色绝缘塑料皮包裹保护内部电芯，侧面贴有参数贴纸。

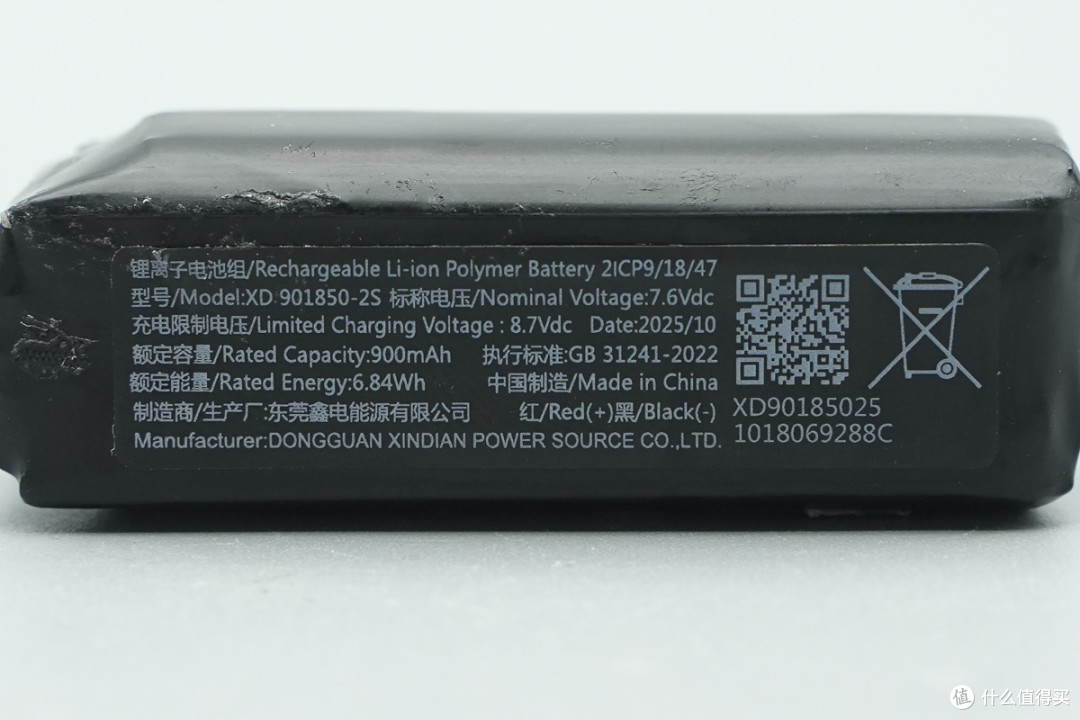

电池包参数特写

型号：XD.901850-2S

标称电压：7.6Vdc

充电限制电压：8.7Vdc

额定容量：900mAh

额定能量：6.84Wh

制造商/生产厂：东莞鑫电能源有限公司

电池包由两块聚合物电芯组成，并设有锂电保护小板，电芯极耳之间填充泡棉。

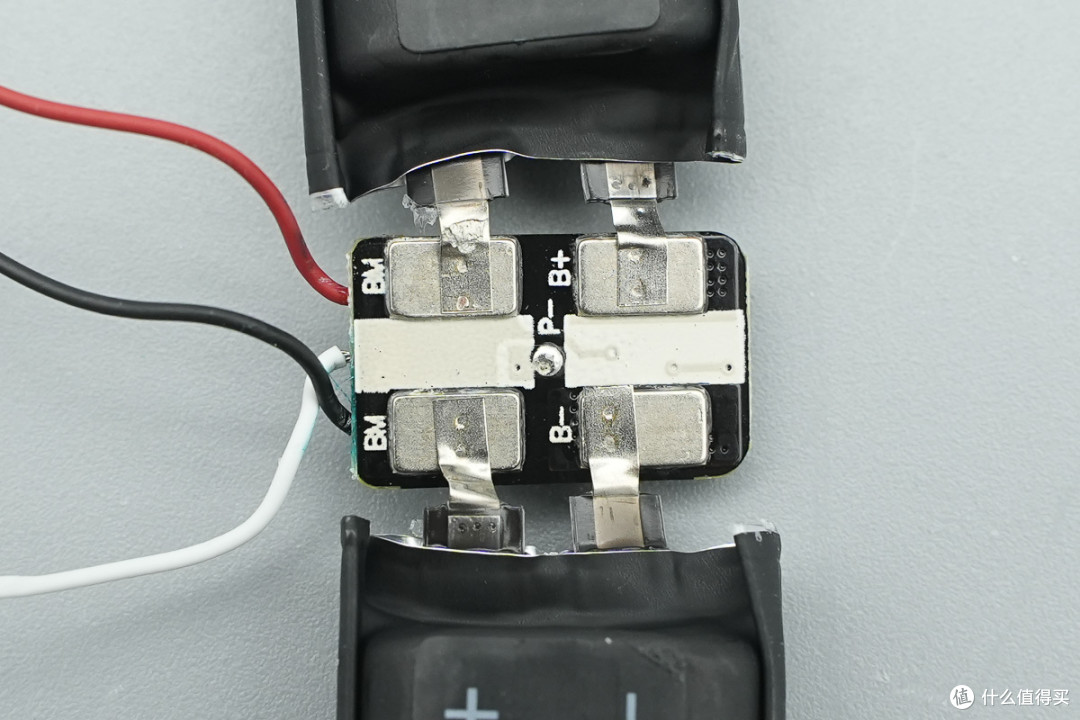

两块电芯与小板通过镍片点焊连接。

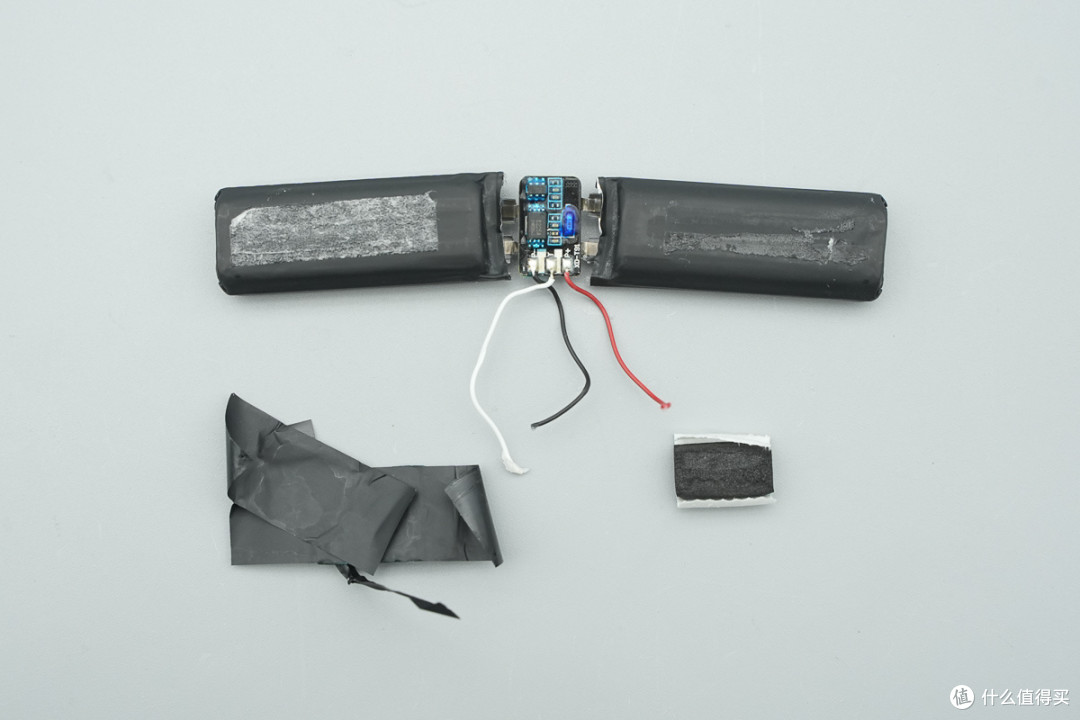

将电芯与小板分离。

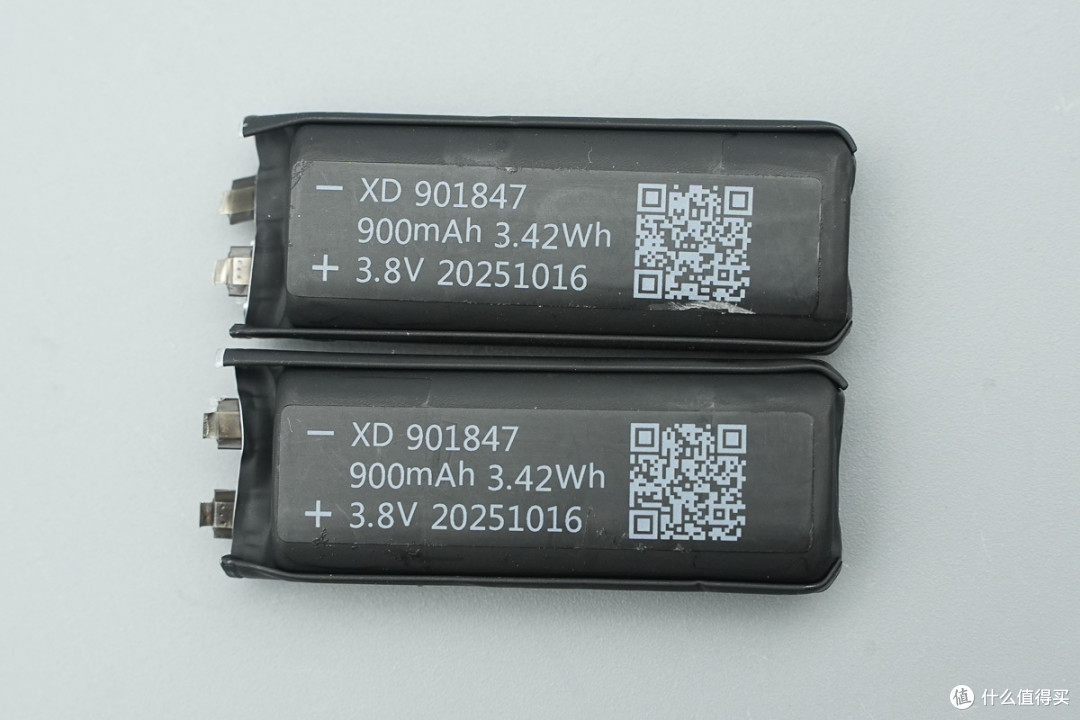

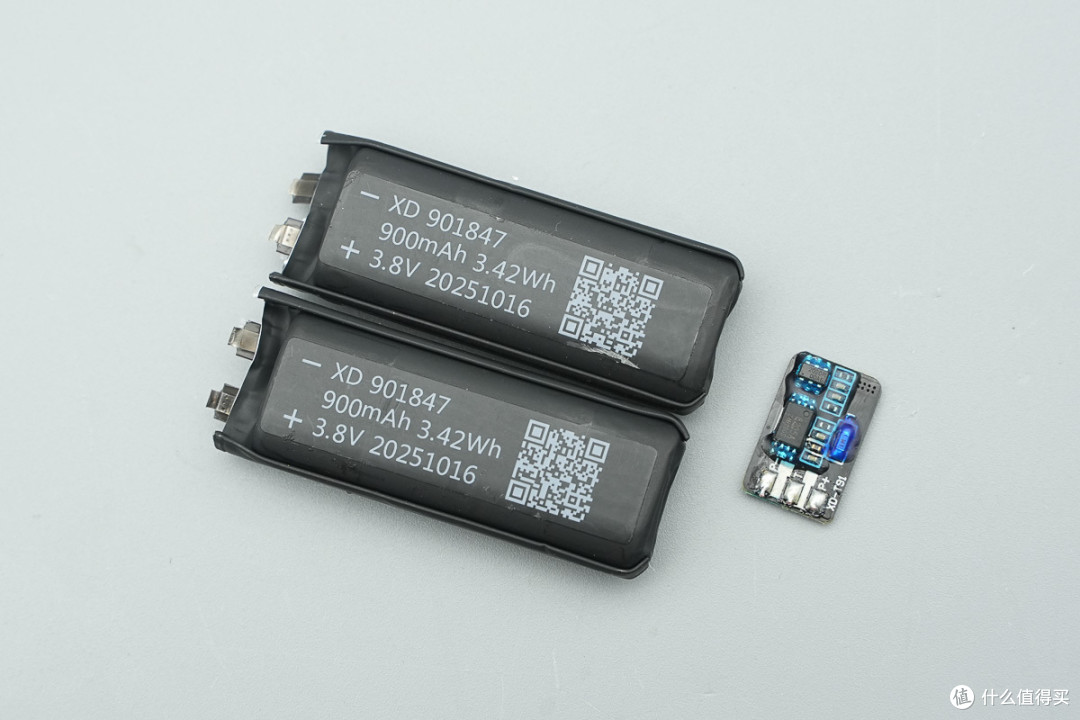

两块电芯料号完全一样，型号XD 901847，规格为900mAh/3.42Wh/3.8V，生产日期为2025年10月16日。

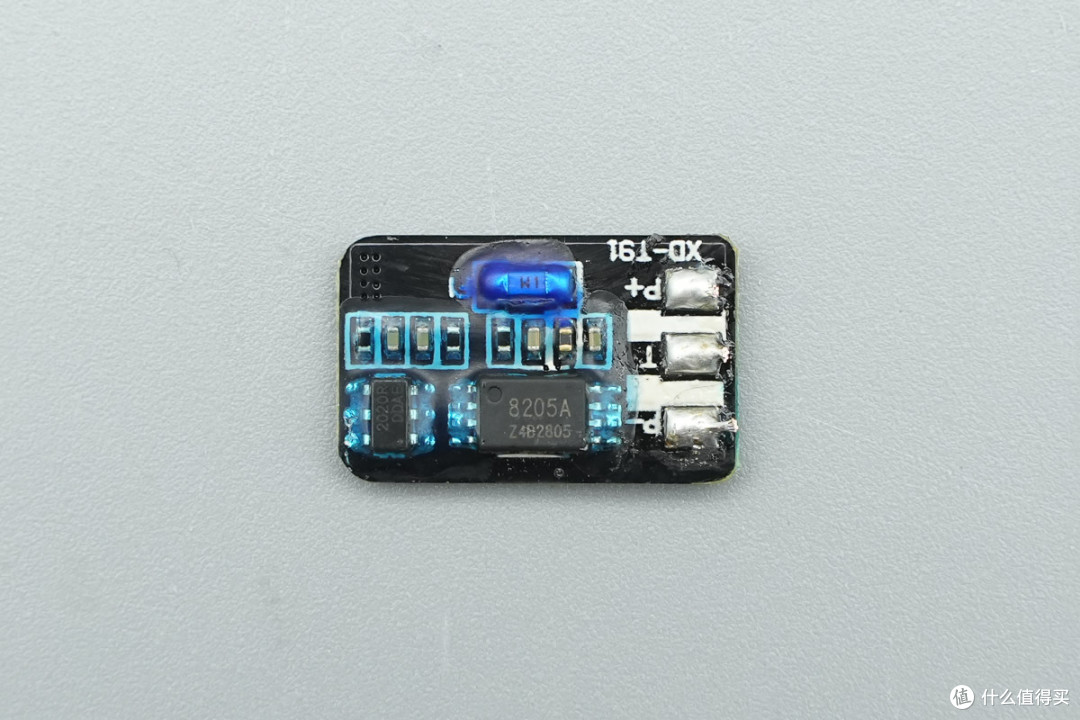

锂电保护小板正面设有锂电保护芯片、锂电保护管、保险丝等器件，并且打胶水保护。

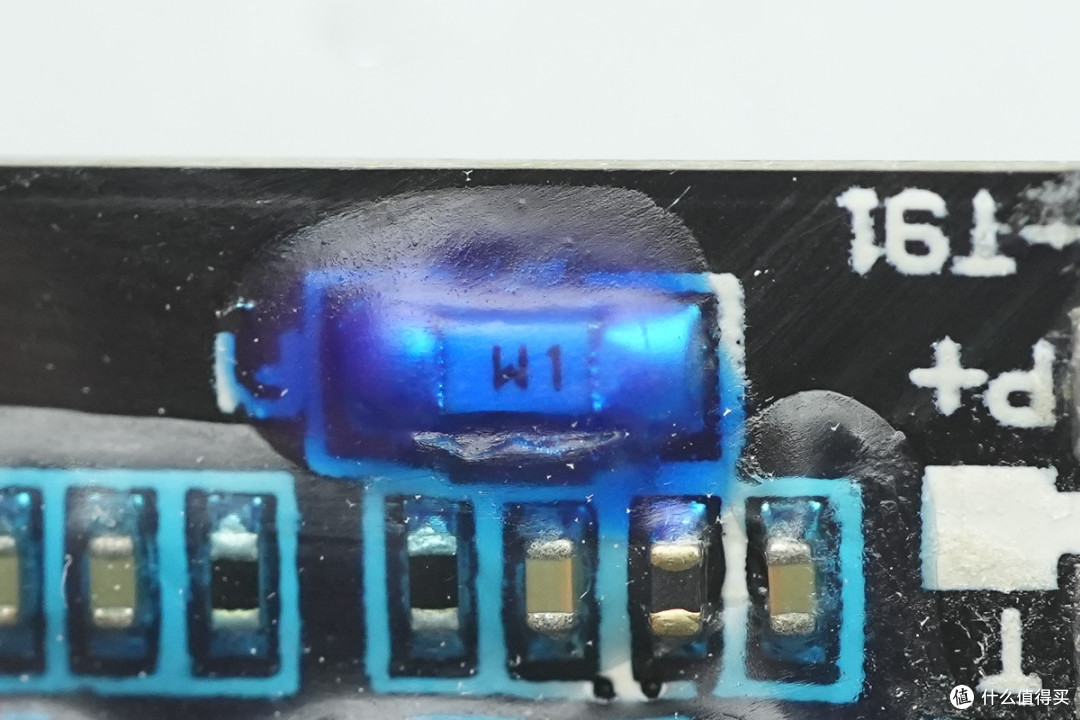

贴片保险丝特写。

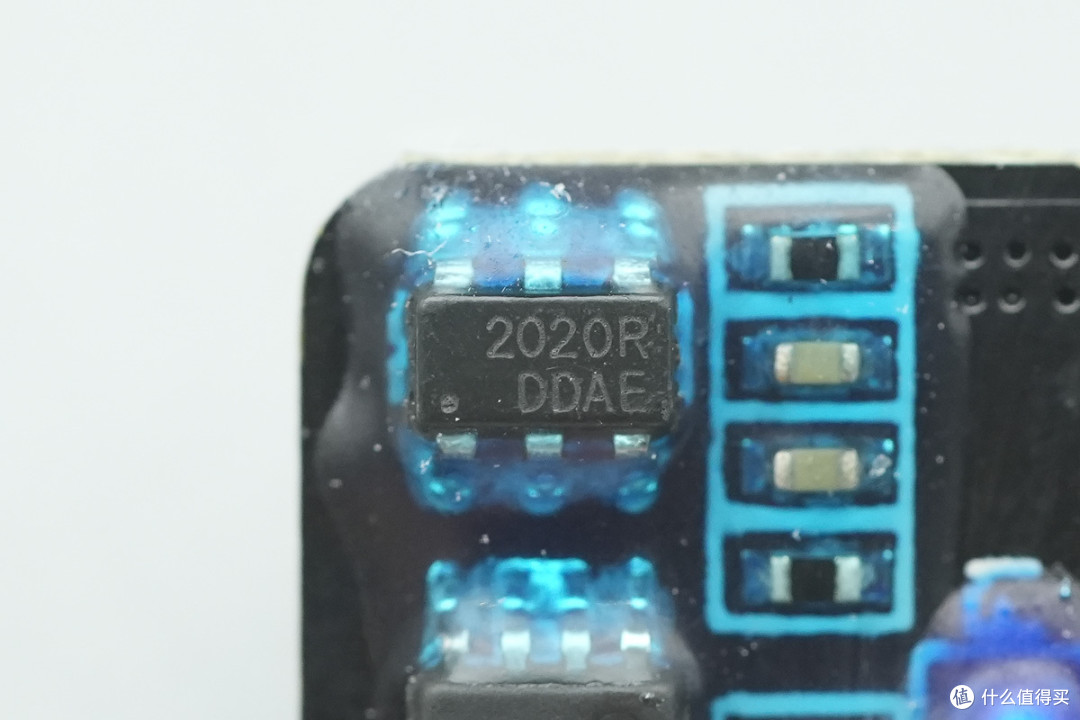

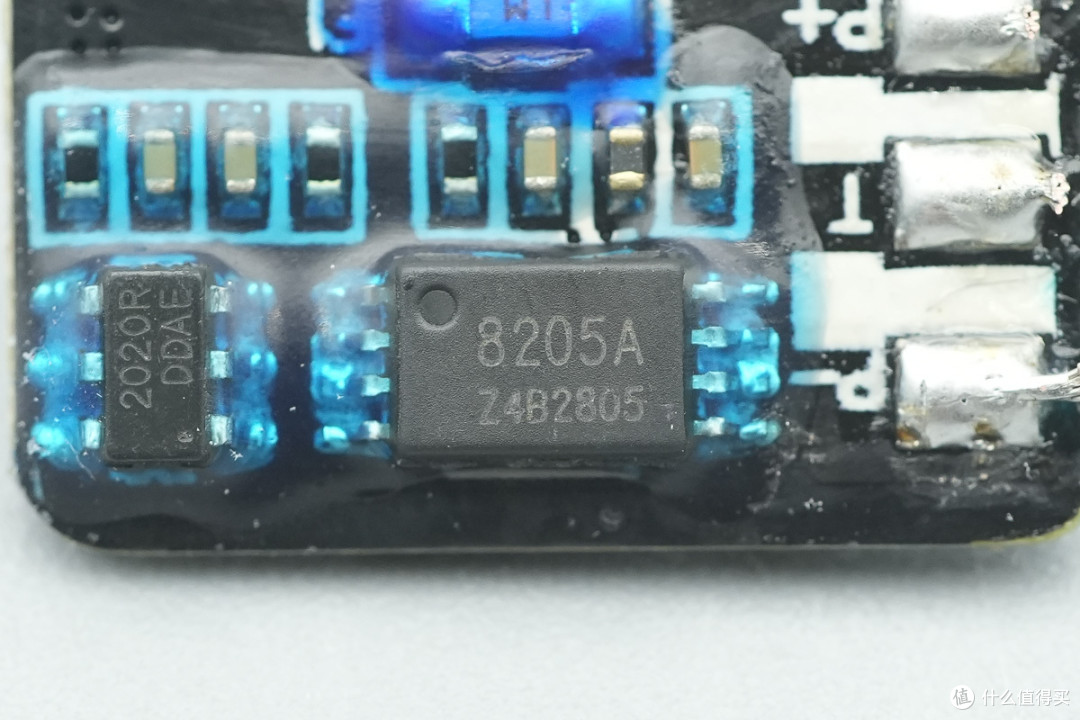

锂电保护芯片来自创芯微，丝印2020R，实际型号为CM1020-R，这是一款专用于2串锂/铁电池的保护芯片，内置有高精度电压检测电路和电流检测电路。支持过充电、过放电、放电过电流、短路、充电过电流的检测。芯片采用SOT23-6封装。

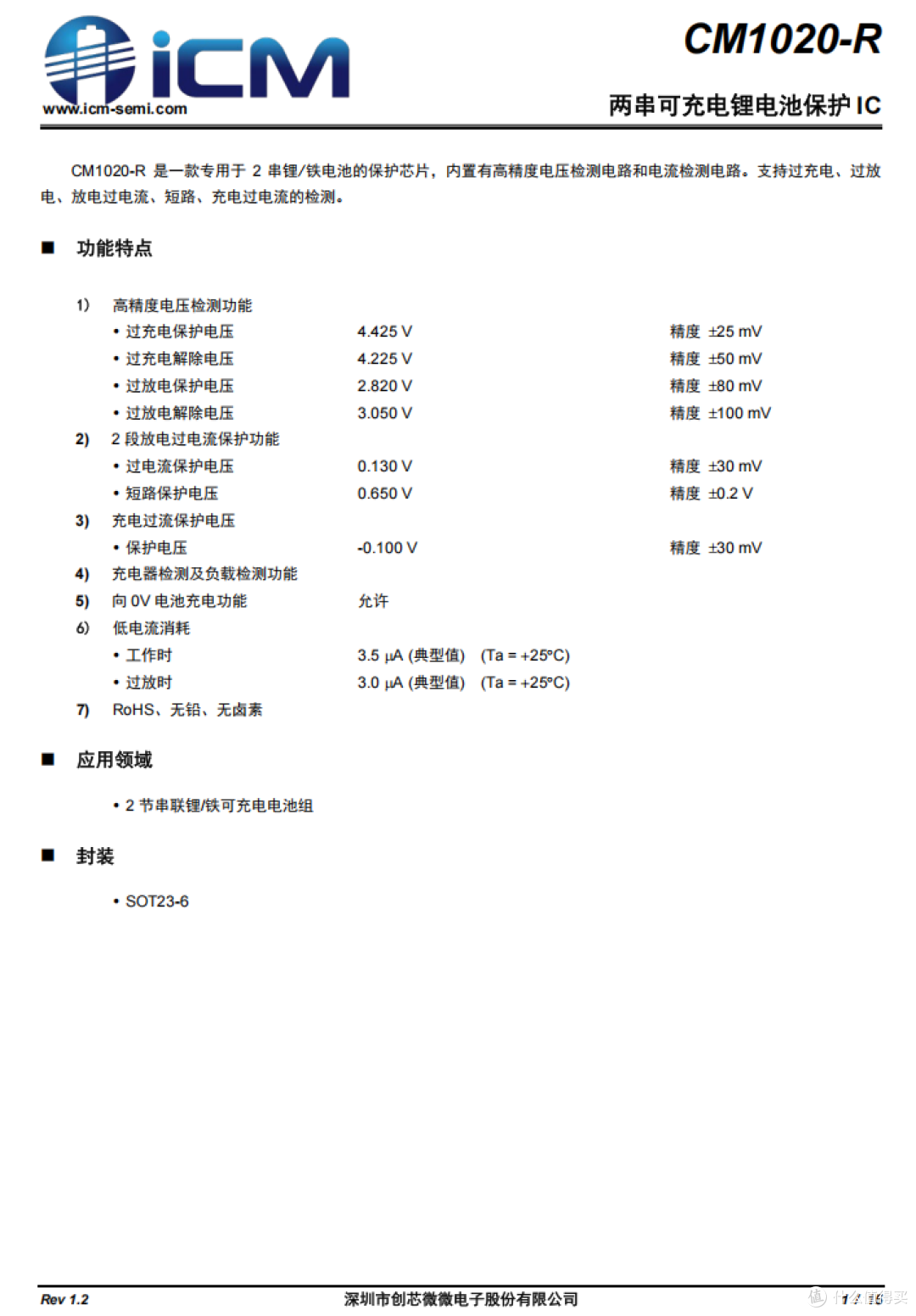

创芯微CM1020-R资料信息。

锂电保护管特写，丝印8205A，采用TSSOP-8封装。

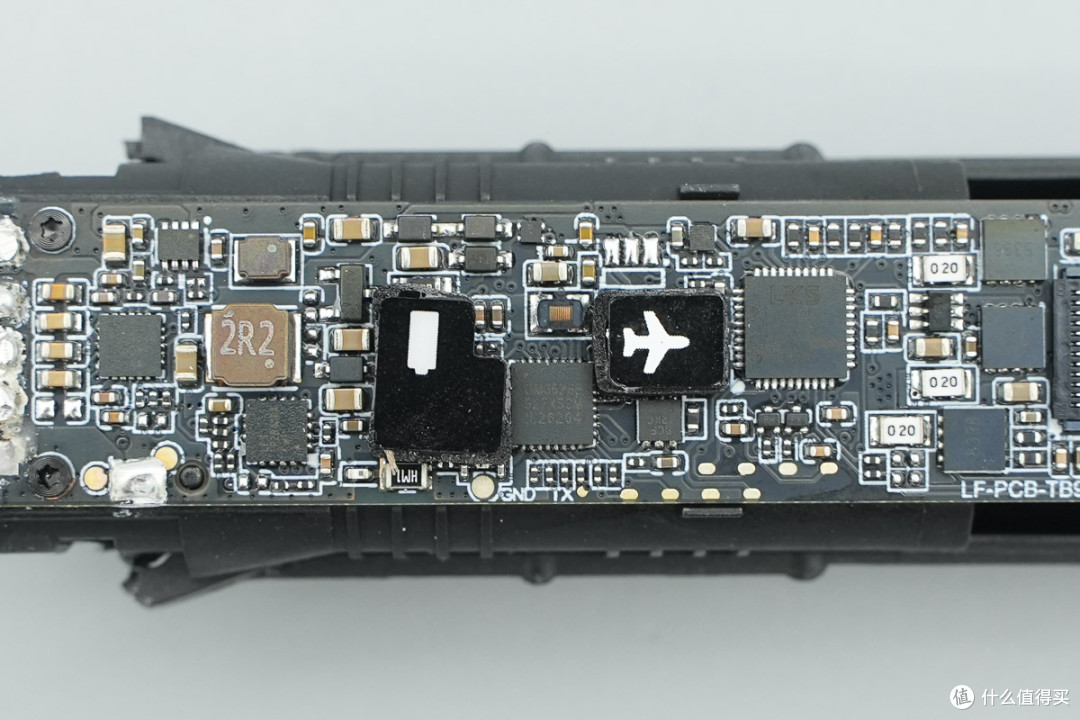

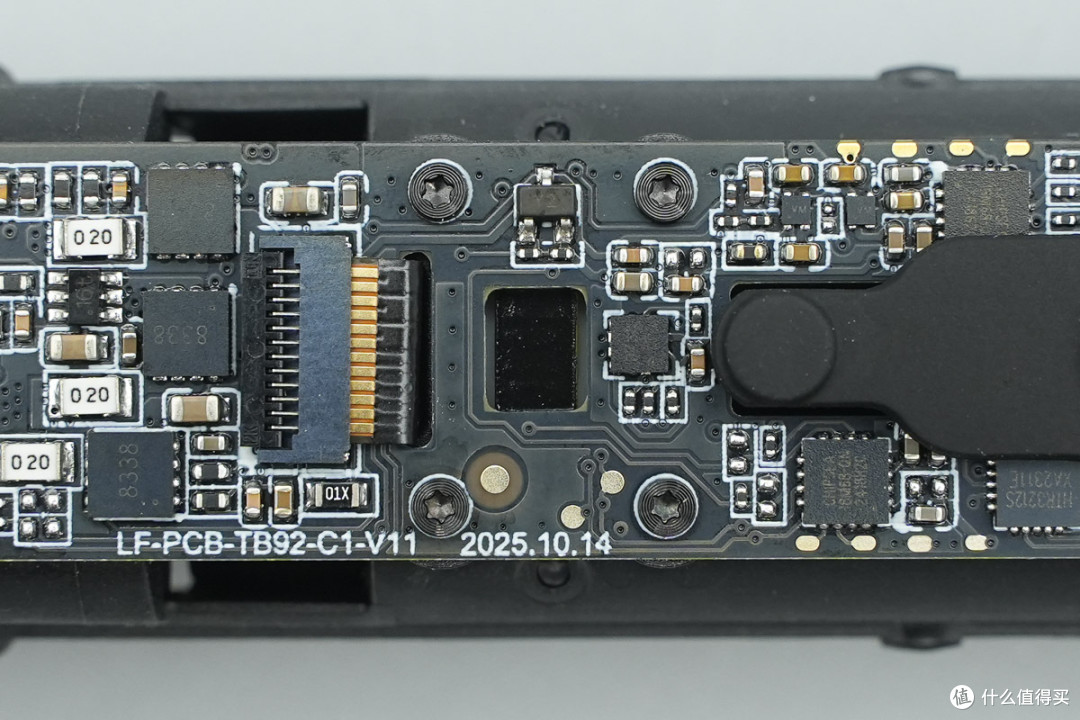

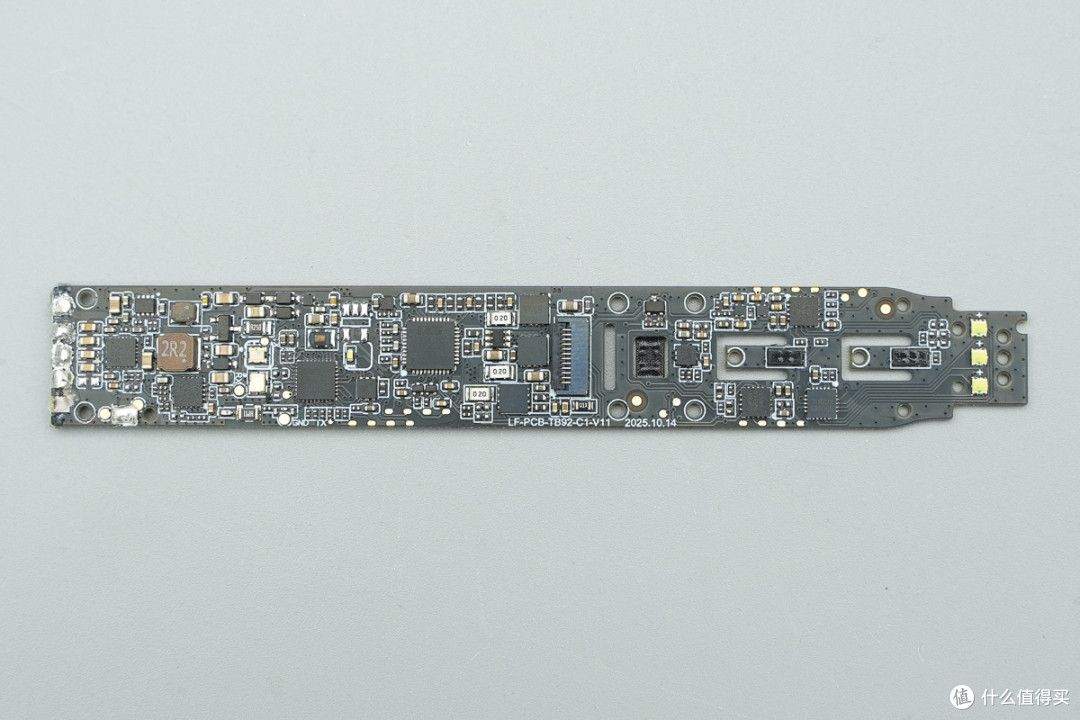

PCB板正面设有无线充电接收芯片、充电管理芯片、降压芯片、蓝牙芯片、主控MCU、压力检测芯片、LED驱动芯片、电机驱动MOS管等器件。

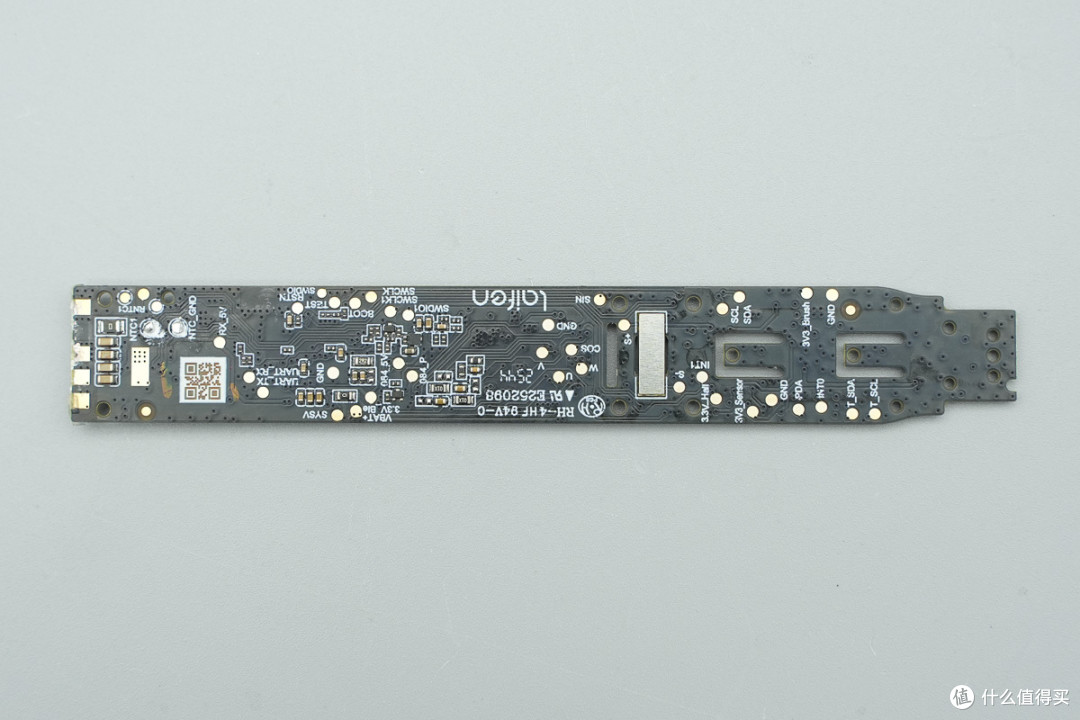

板子背面主要设有电容、电阻等小器件。

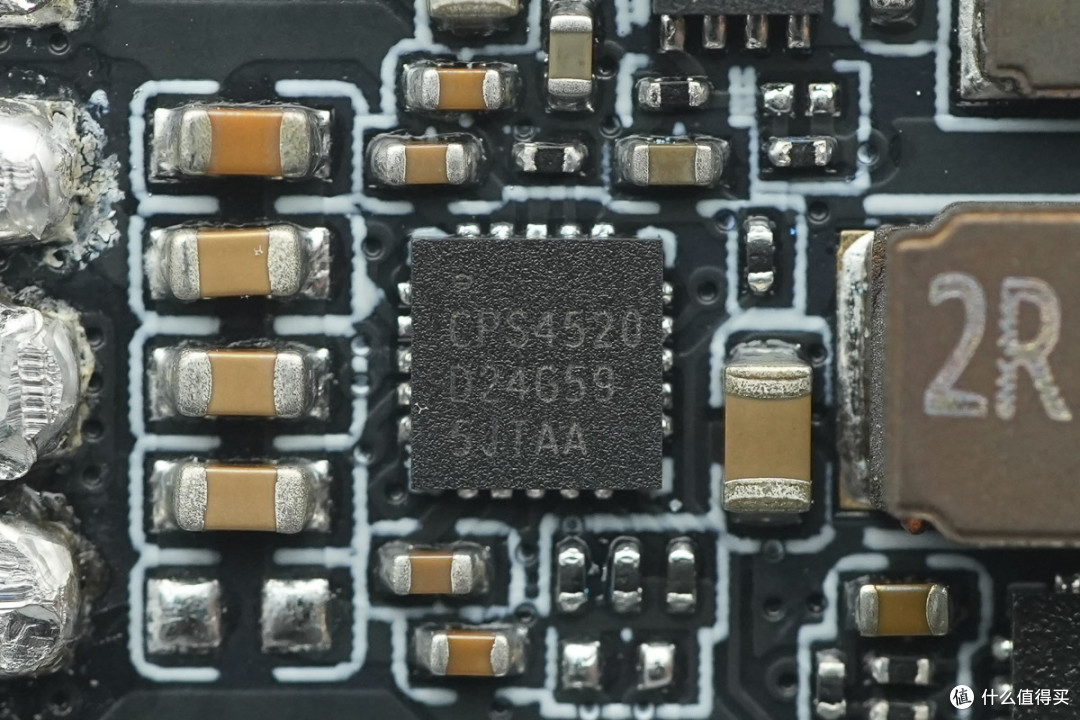

易冲半导体CPS4520是一款高度集成的无线充电Rx，它支持高效的交直流稳压，Rx Tx通信，I2C接口与MCU通信，具有可靠的过压/电流/温度保护方案。

芯片采用紧凑型QFN-20封装，尺寸仅为3mm*3mm，符合RoHS、无卤及无铅环保标准，非常适合对空间与能效要求严格的便携式电子设备应用。

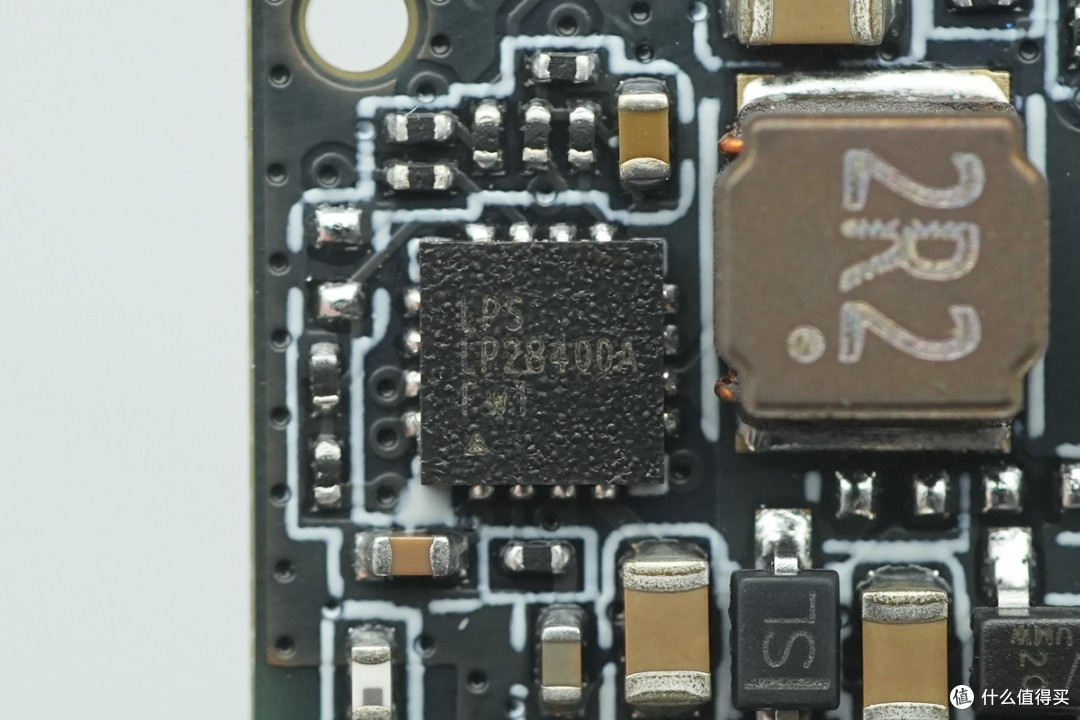

充电管理芯片来自LPSemi微源半导体，型号LP28400A，这是一款完整的恒流/恒压开关型充电管理芯片，专为多节锂离子电池组设计。其集成了升压转换器与线性充电器架构，并配合符合USB 2.0标准的电源管理IC，实现对两节锂离子电池的高效充电。

芯片还集成多项实用功能，包括充电电流监控、输入欠压锁定、自动再充电控制，并设有状态指示引脚，用于提示充电周期结束。

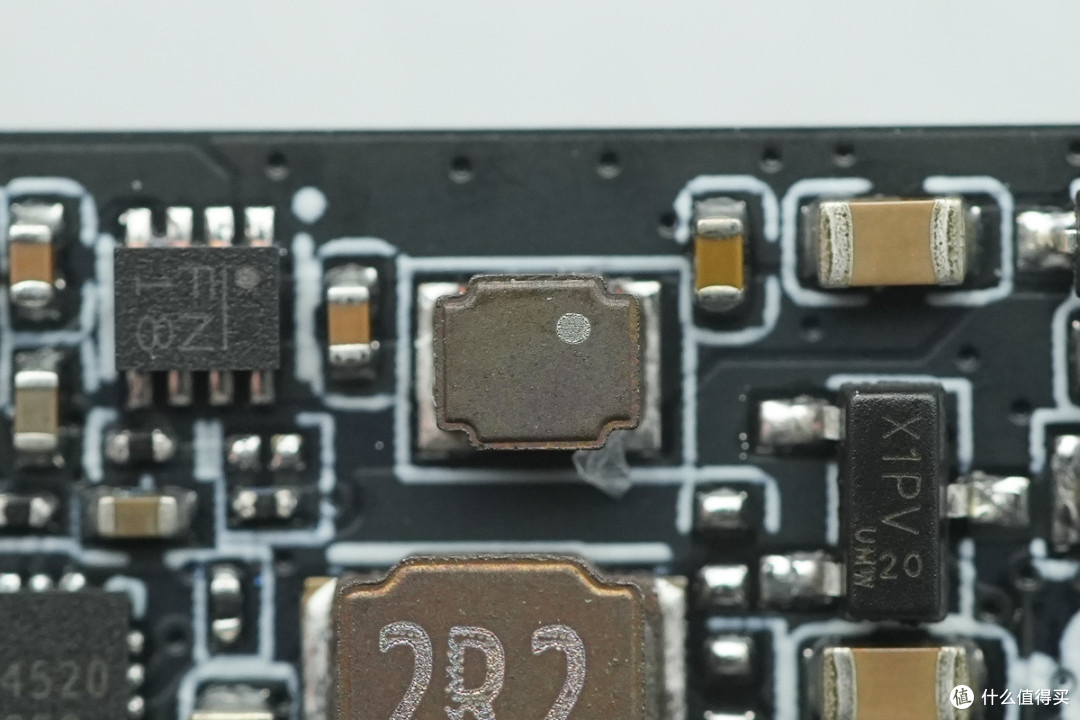

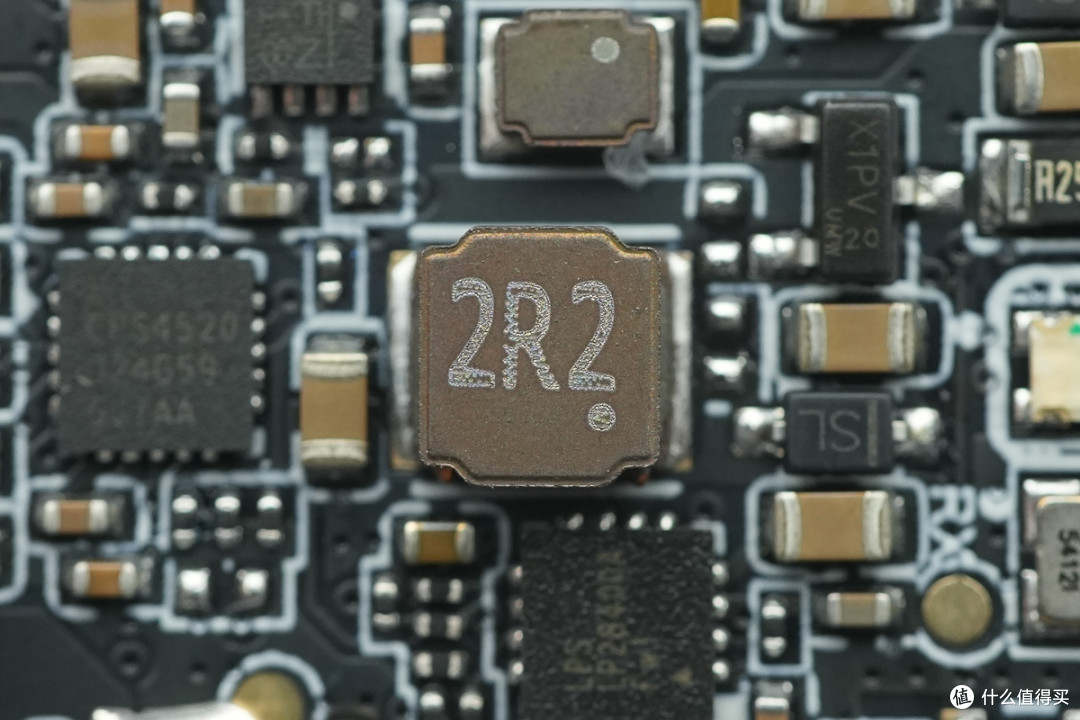

搭配的2.2μH升压电感特写。

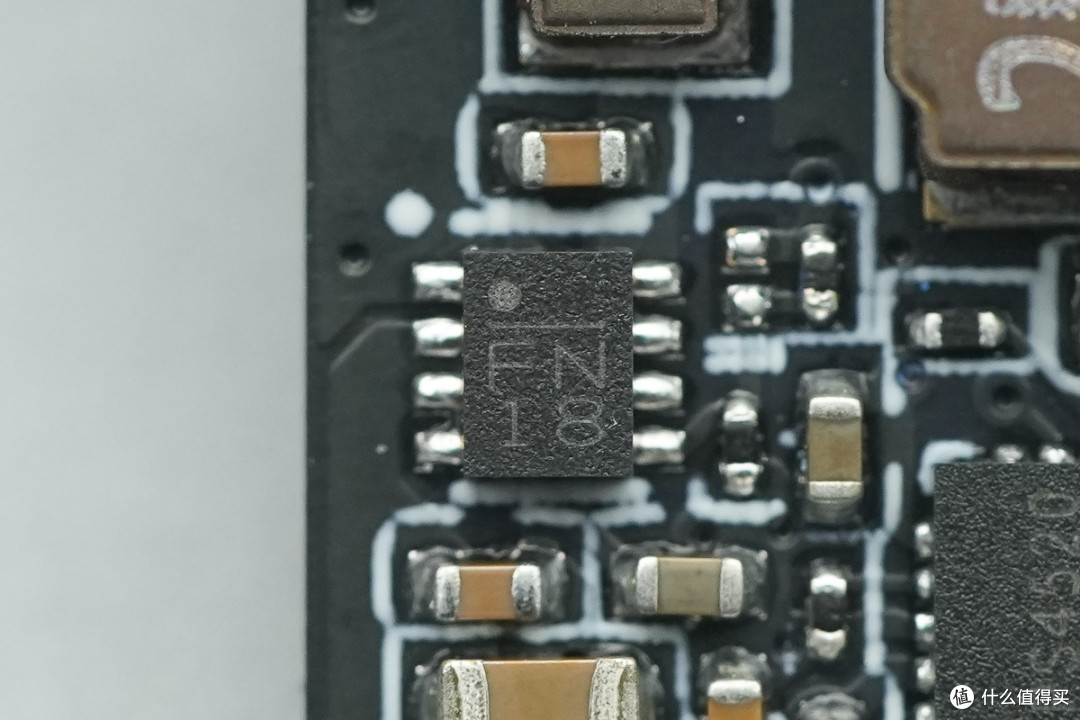

用于降压供电的降压芯片来自MPS芯源系统，丝印FN，实际型号为MP2322，是一颗内置开关管的同步降压芯片，输出电流1A，采用QFN-8封装。

搭配的降压电感特写。

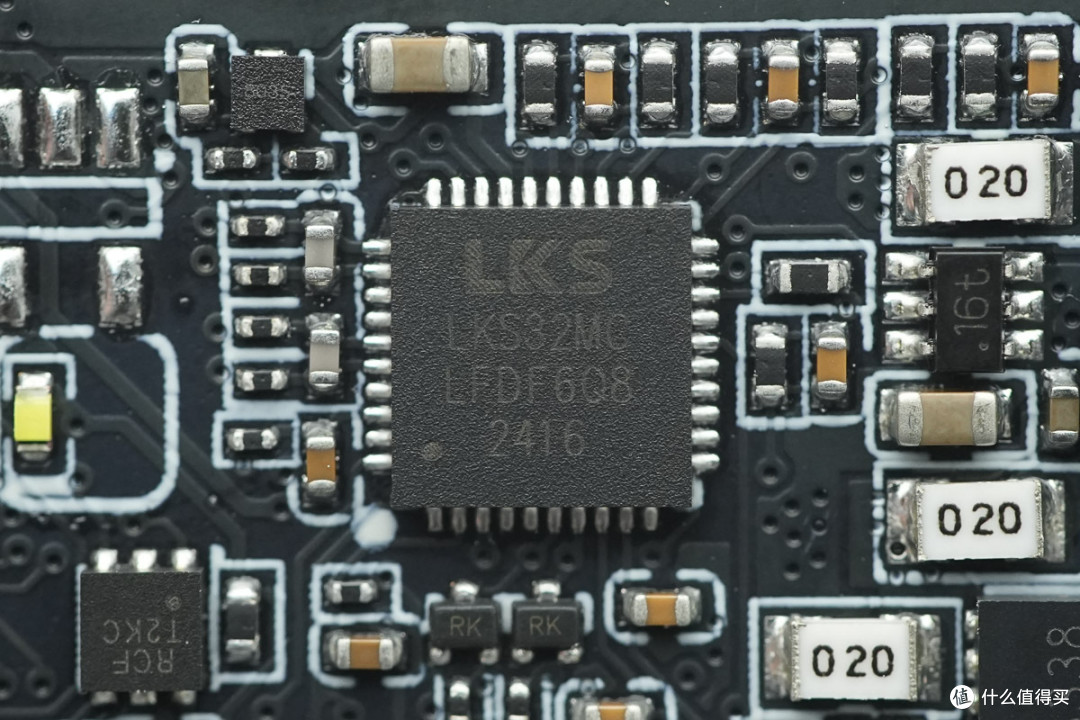

牙刷主控MCU来自凌鸥创芯，型号LKS32MC084DF6Q8，芯片内部集成96MHz主频，32位Cortex-M0内核，并集成自主指令集的电机控制专用DSP，内置三相全桥自举式栅极驱动器，可直接驱动6个NMOS，用于三相无刷电机驱动。

SGMICRO圣邦SGM821是一款超低功耗、可编程的看门狗定时器，专为占空比运行及电池供电应用中的系统唤醒而设计。该器件集成可编程中断定时器，系统电流典型值仅为35nA，可将系统置于休眠模式以降低功耗，仅在设备收到中断时才返回工作模式。与通常消耗微安级系统电流的微控制器相比，SGM821特别适用于无线传感或其他采用小型电池的应用场景。

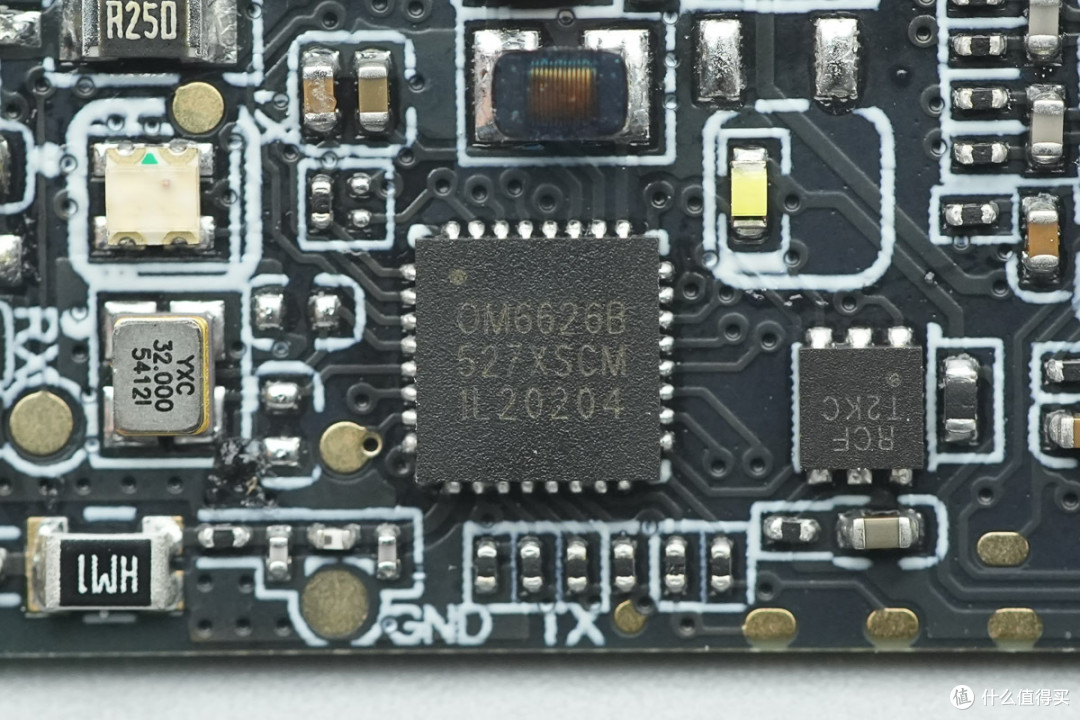

蓝牙芯片来自OnMicro昂瑞微，型号OM6626B，这是一款BLE&2.4G双模SOC，支持蓝牙5.4协议并向下兼容，支持64MHz主频Cortex-M4核，存储资源包含1MB Flash以及80KB SRAM。

OM6626B凭借其优异的射频性能（发射功率最高+8dBm， 1M速率下接收灵敏度-98dBm）和功耗（TRX典型电流分别为4.2mA和3.4mA）备受BLE各个产品应用和市场的青睐。

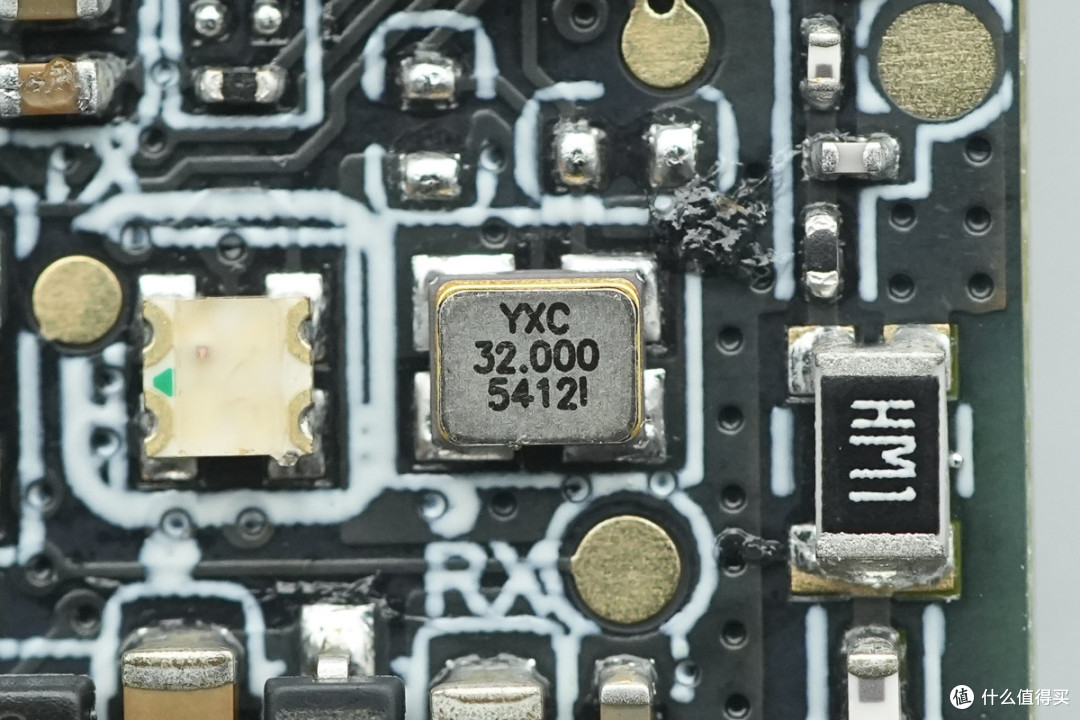

外置32.000MHz贴片晶振特写。

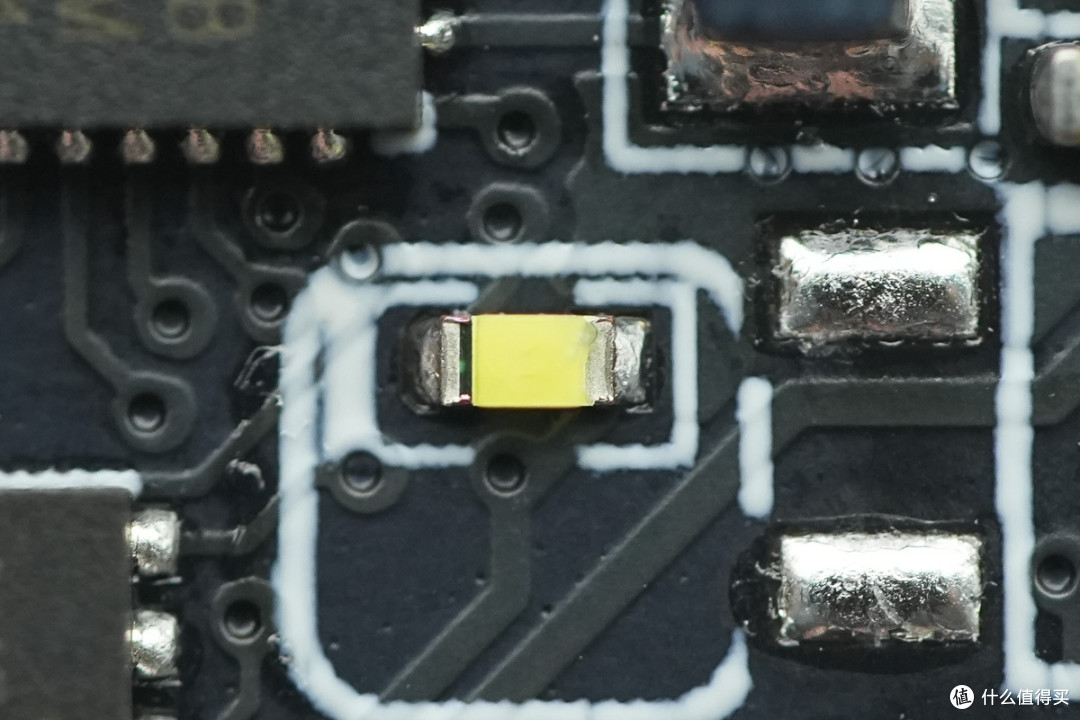

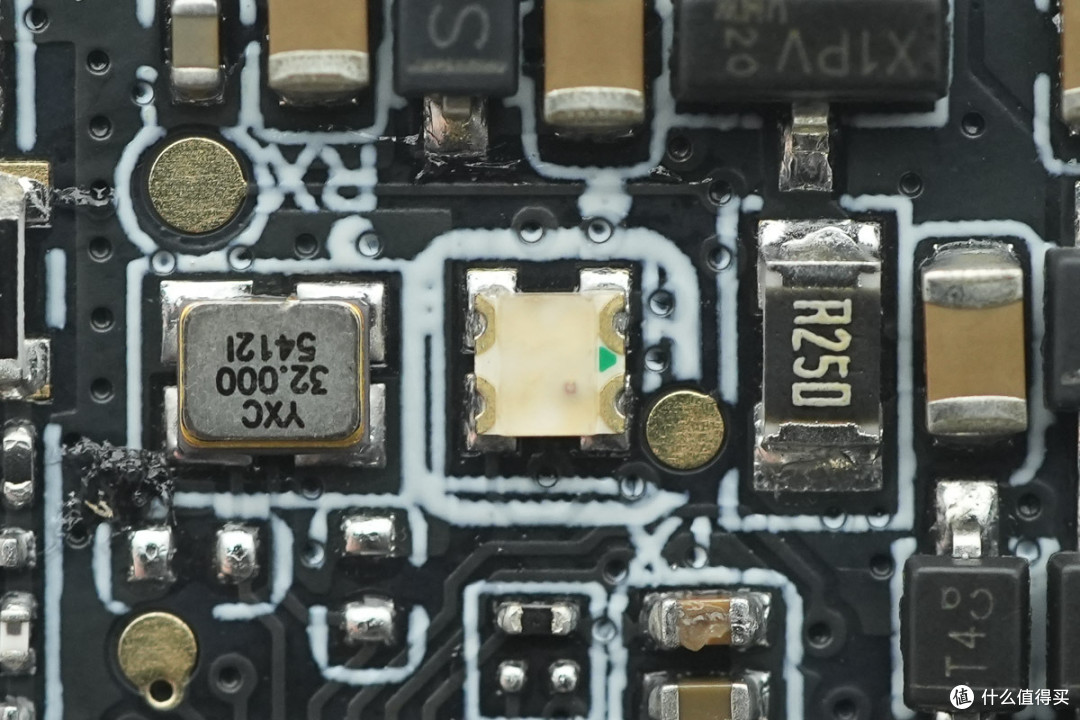

电量/蓝牙状态指示灯特写。

飞行模式指示灯特写。

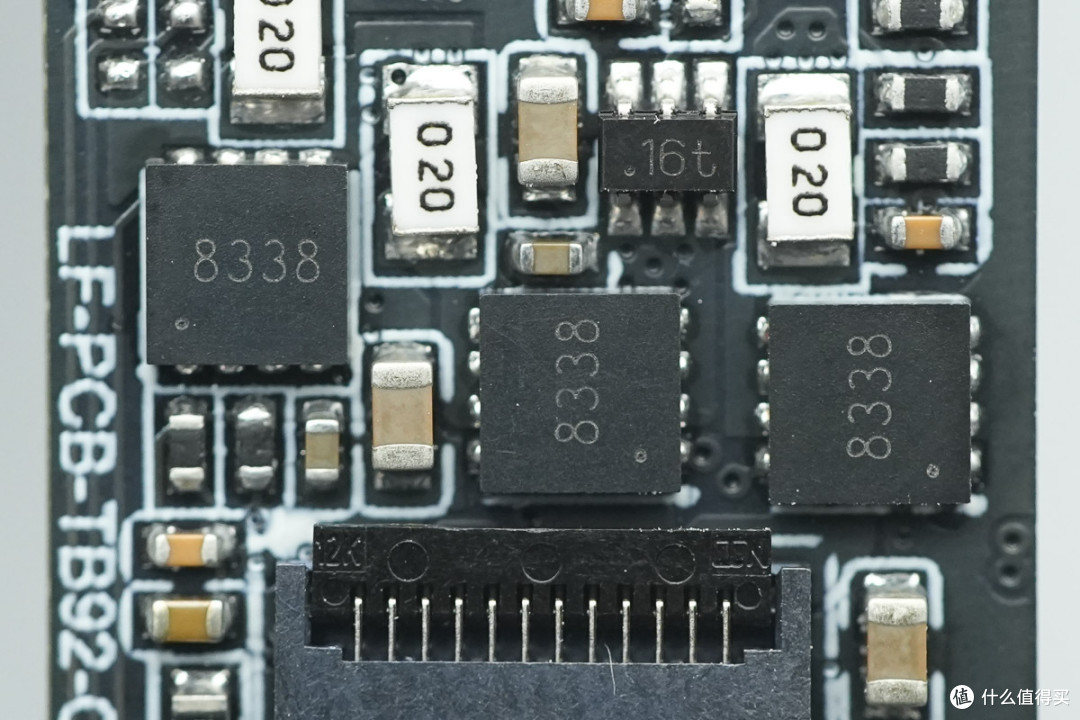

三颗用于驱动伺服电机的MOS管来自上海晶岳，丝印8338，实际型号为SSC8338GQ4，这是一款非对称双NMOS管，耐压30V，导阻9mΩ，采用DFN3*3封装。

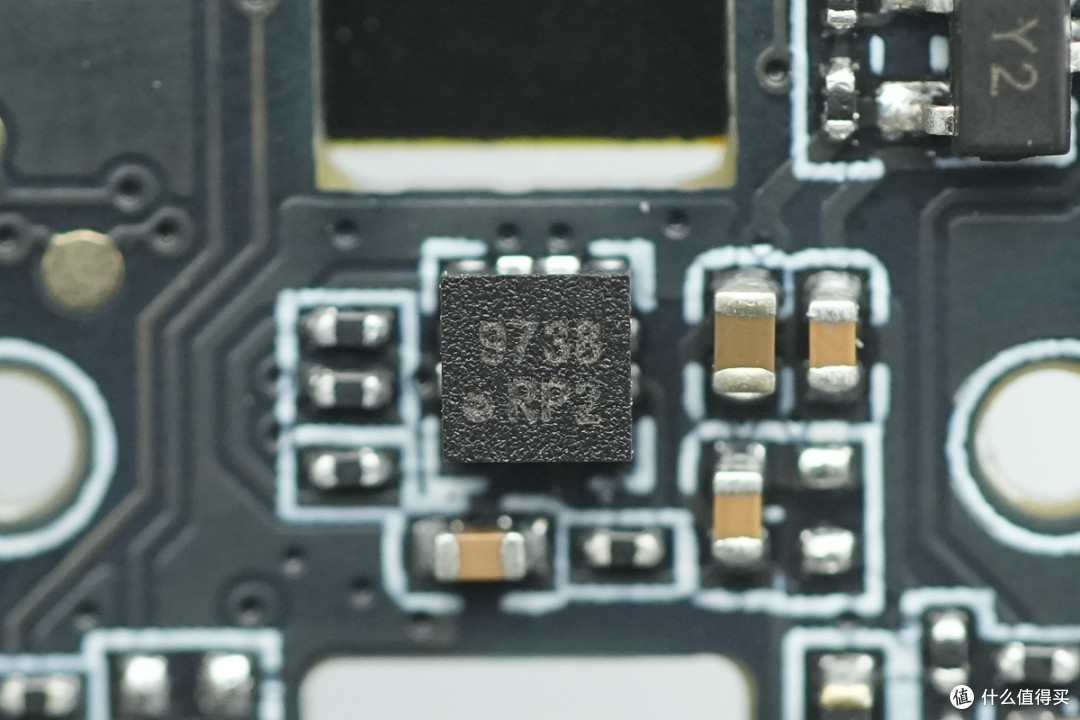

加速度计芯片特写，用于拿起唤醒功能。

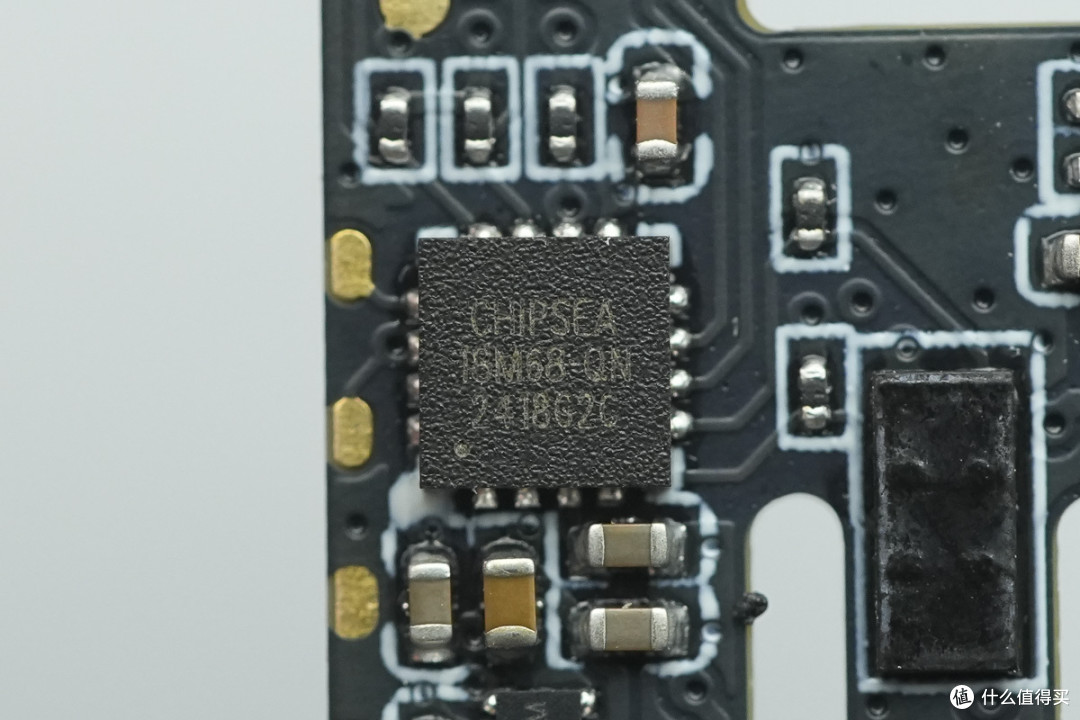

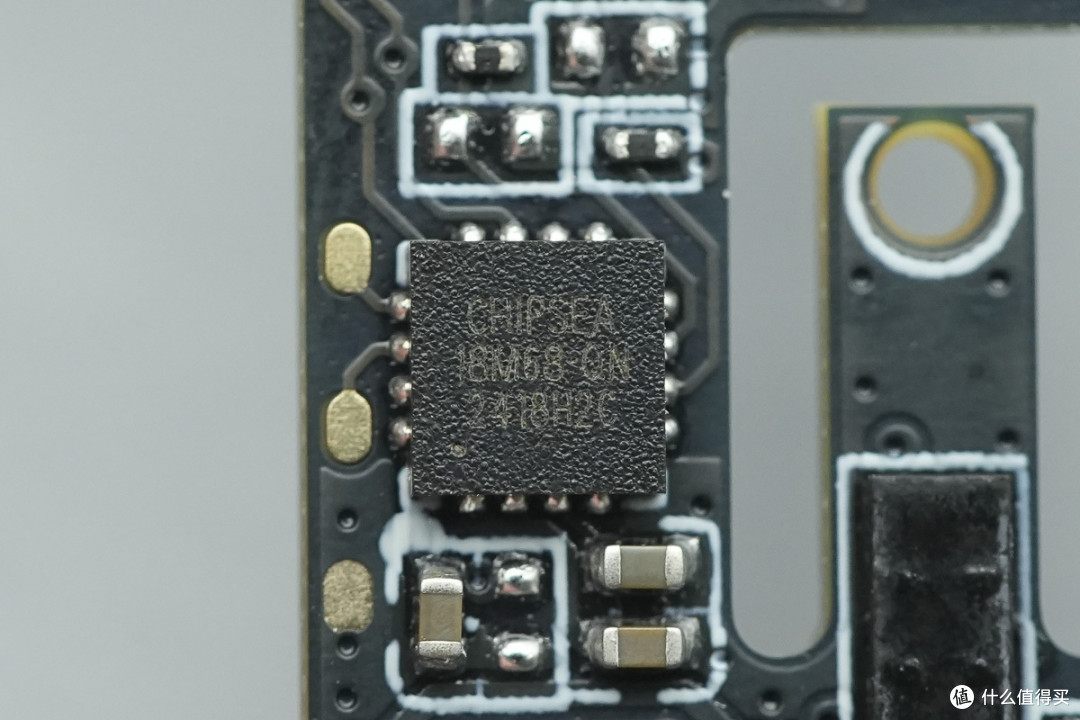

用于压感按键压力感应检测的芯片来自芯海科技，型号CSU18M68，支持模拟前端模式和MCU两种工作模式，芯片具备双通道压感测量，内置16位ADC，温度传感器和I2C接口，可用于智能手机，可穿戴设备，笔记本电脑以及工业应用等，采用QFN16封装。

另一颗芯海科技CSU18M68用于刷牙力度检测，可精准触发和及时反馈提醒，守护用户牙龈健康。

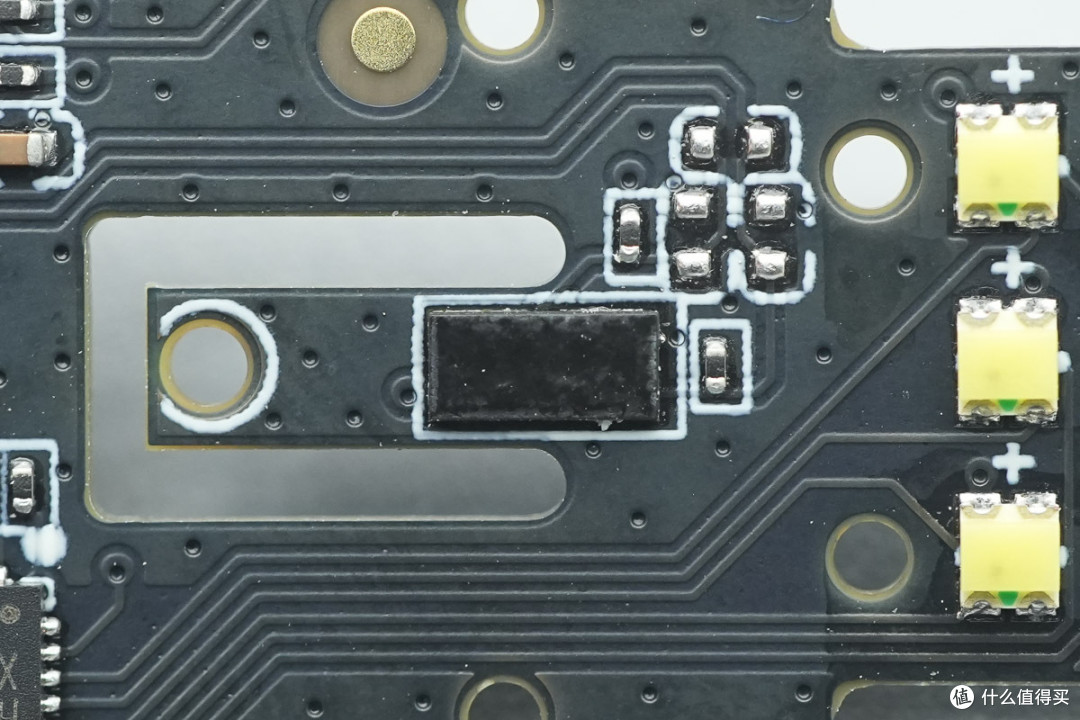

压力传感器特写。

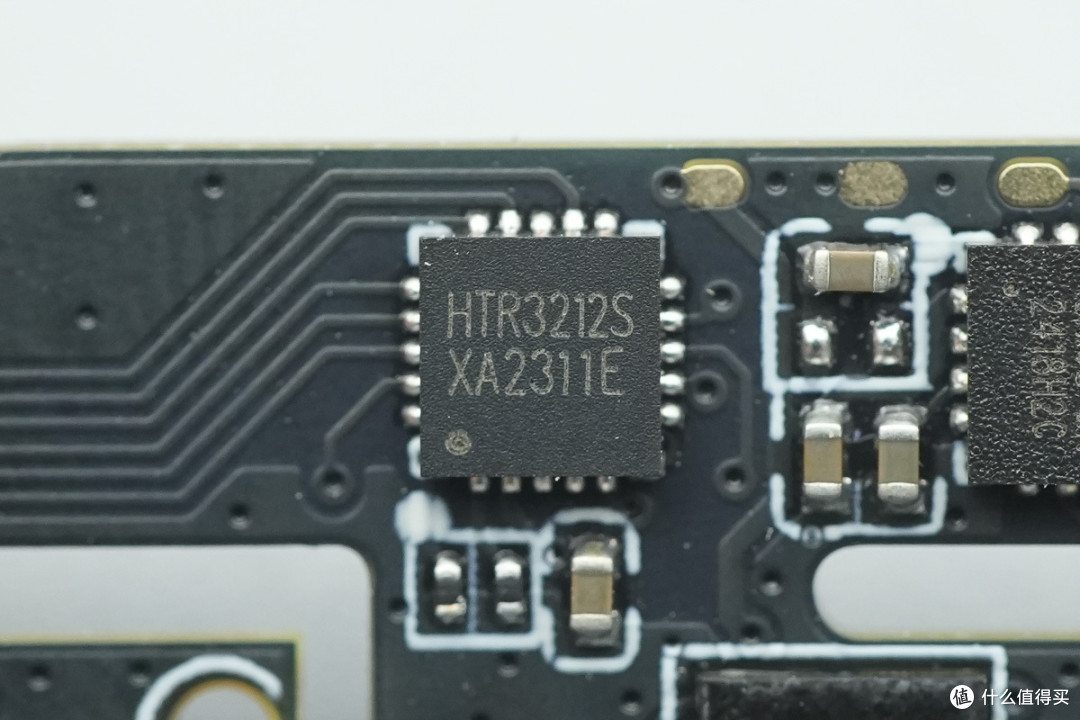

LED驱动芯片来自Heroic禾润，型号HTR3212S，这是一款12路LED PWM驱动器，PWM频率可固定为3kHz或22kHz。每一路最大输出电流可通过外置电阻调节，最大38mA，并可独立控制4档可选。每一路可通过12C单独控制256级细腻亮度调节。采用QFN-20L封装。

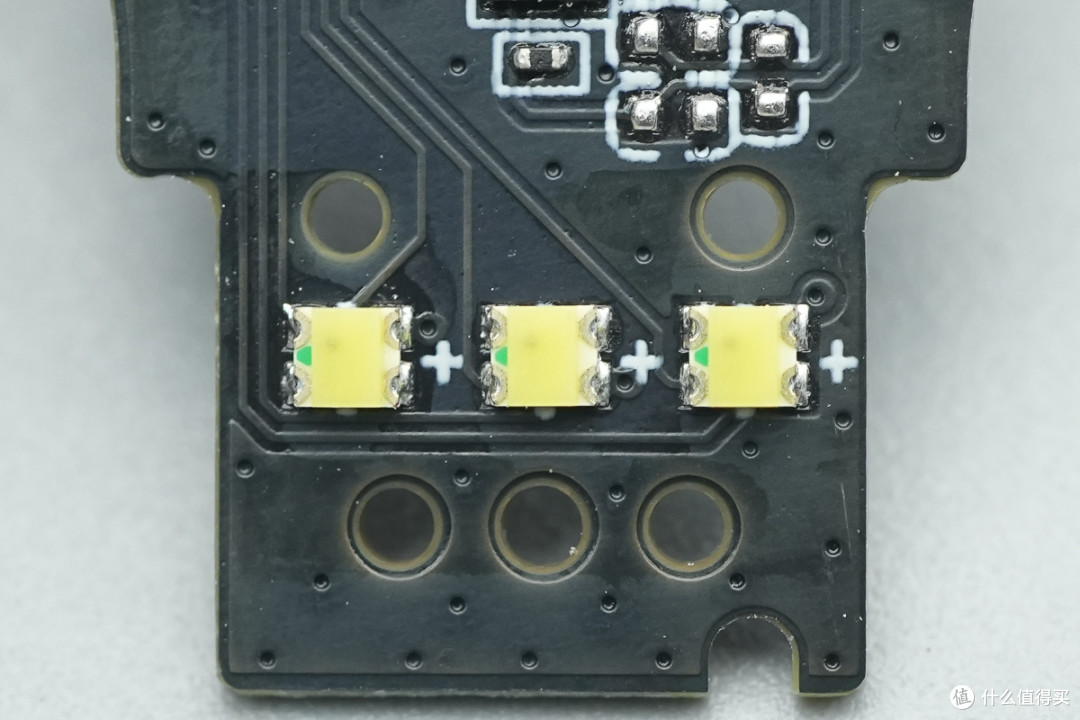

档位/工作模式指示灯特写。

产品内置徕芬自研伺服电机，支持最高66000 次/分振频以及360°转轴角度，可提供强劲清洁动力，大幅提升牙齿清洁效果。

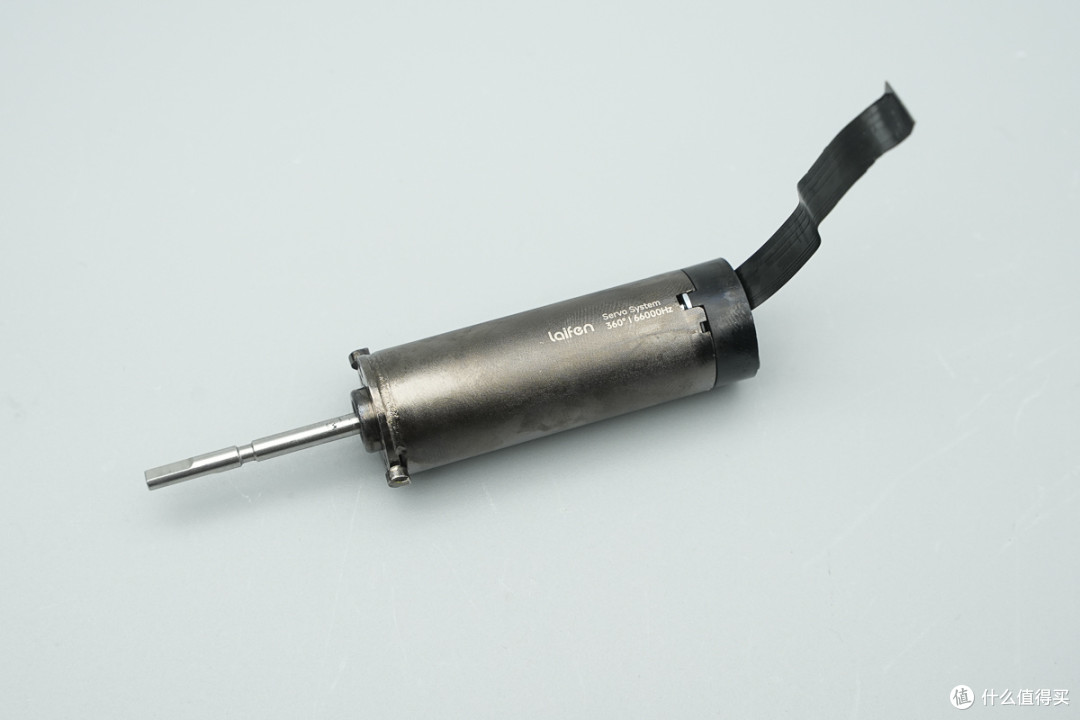

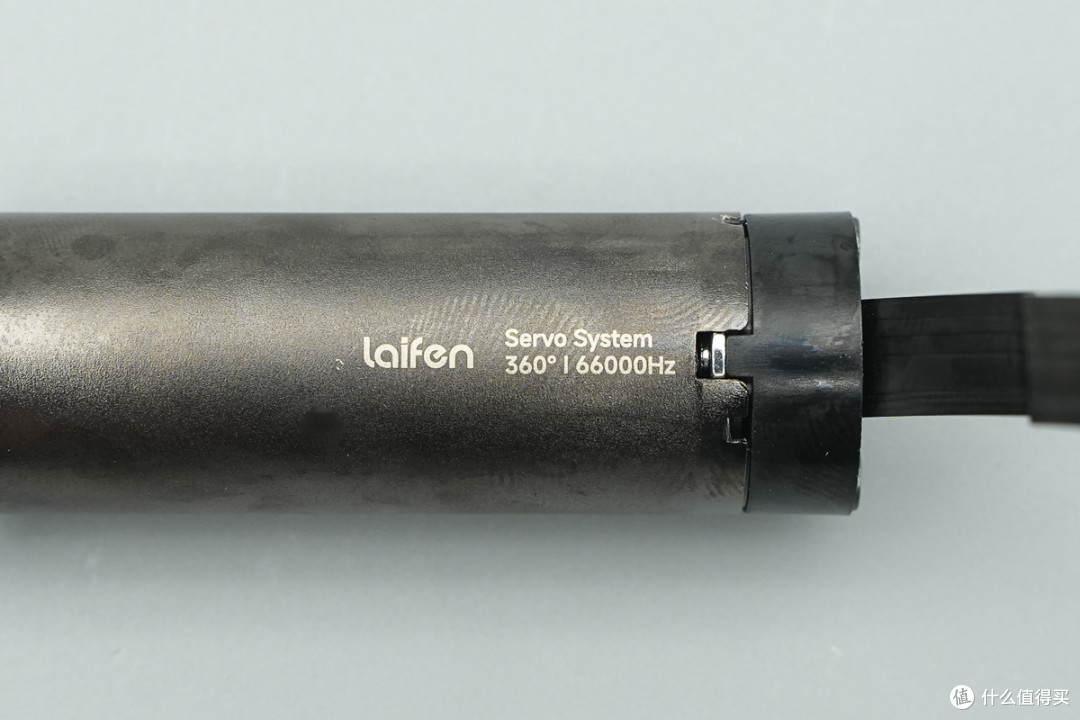

电机壳体上有laifen品牌、Servo System以及360°|66000Hz两大核心参数。

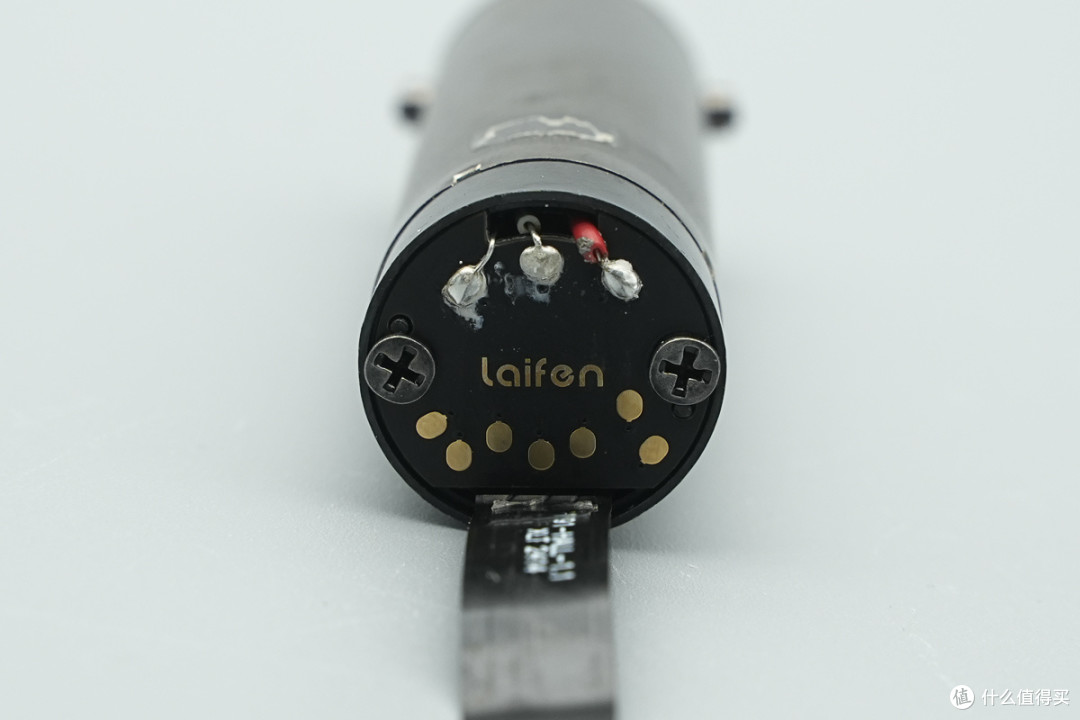

电机尾部设有PCB，焊接线圈和连接排线，中心设计laifen品牌。

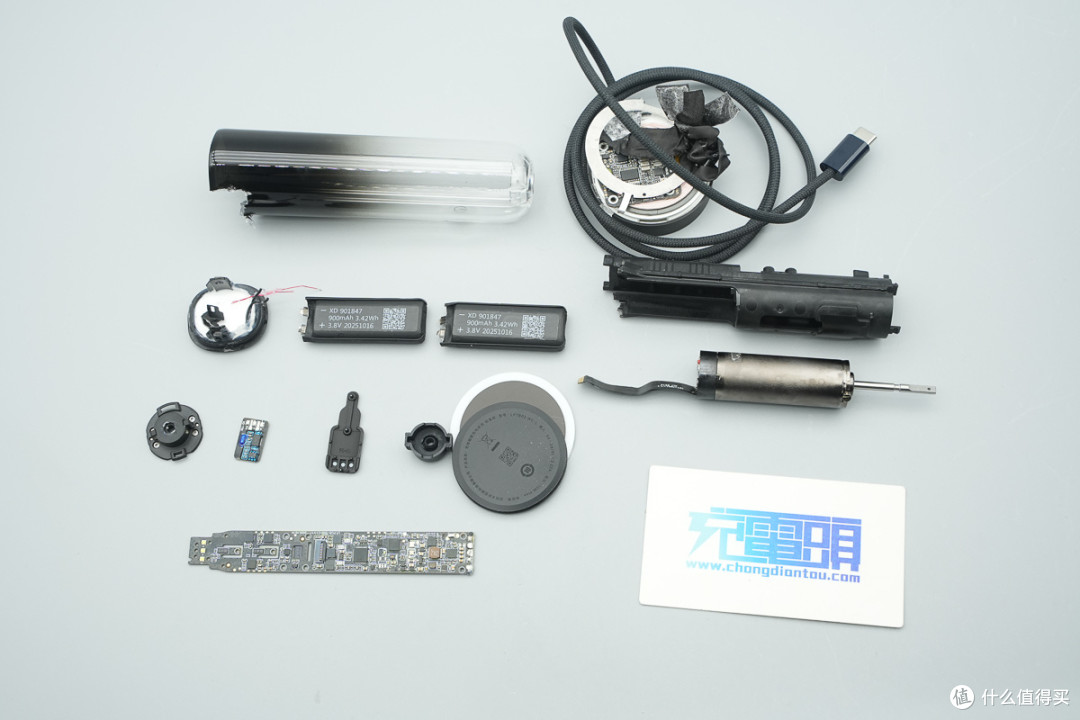

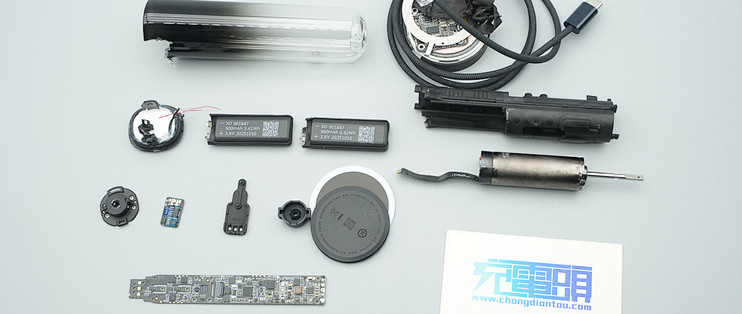

全部拆解一览，来张全家福。

充电头网拆解总结

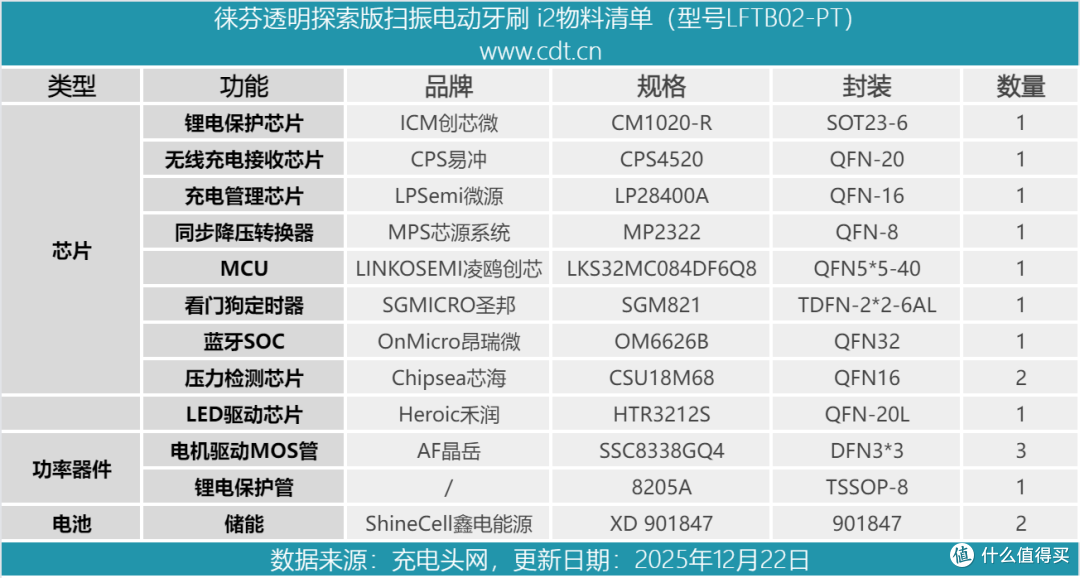

最后附上徕芬扫振电动牙刷 i2的核心器件清单，方便大家查阅。

徕芬新一代扫振电动牙刷 i2拥有ABS、透明探索版、铝合金三种款式可选，其中透明探索版无论是手感还是观感都可以说相当的棒，并且设计得无缝压感按键保证了长期使用时的清洁便利性。其次产品对充电做了升级，全新的磁吸无线充电，方便、稳定以及无惧潮湿环境影响。

新品同样支持蓝牙连接手机APP进行便利设置，也同样内置徕芬自研伺服电机以及支持PID动态补偿算法。此外还支持拿起唤醒，支持入口启动以及动力渐强，这样既不会甩掉牙膏，入口也更舒适。针对可能的刷牙用力过猛情况，也设计了相应的提醒功能，还支持倒置自清洁甩干，实际使用过程中的各种细节都有考虑到，设计十分用心。

充电头网通过拆解了解到，产品内置电池包来自东莞鑫电能源有限公司，为高压锂电池。无线充电方面，使用了易冲半导体无线充电接收芯片CPS4520，并采用创芯微CM1020-R锂电保护方案来实现电池充放电过程的保护功能。

牙刷手柄内置凌鸥创芯LKS32MC084DF6Q8 MCU用于伺服电机运行控制，使用昂瑞微OM6626B用于蓝牙连接，芯海CSU18M68进行按键操控和刷牙过程中的压力检测，禾润HTR3212S用于指示灯控制，还设有加速度传感器用于拿起唤醒功能。
