SKS3200-8E2X双宽带汇聚组网

前言：许多小伙伴说搞不懂网桥与标签的概念，所以工程师加急研发出新的vlan划分方式

组网方式：光猫A接入交换机1口，光猫B接入交换机2号口，软路由WAN接入交换机7号口，再用一根网线从软路由任意LAN口接回交换机8号口，使用浏览器进入 ikuai管理后台，逐一拨号即可上网。

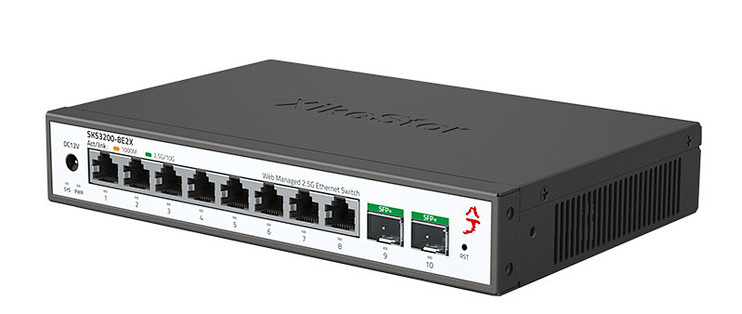

使用设备：SKS3200-8E2X交换机一台、两台链接入户光纤光猫、一台软路由（装有ikuai系统）、一台电脑。

设置步骤：

一、使用Web浏览器访问交换机并登录

您可以使用 web 浏览器访问交换机并登录配置。您必须能够从管理系统成功地 ping 到管理型交换机管理接口的 IP 地址，才能开始使用 web 访问。

1.修改电脑IPv4地址

首先把电脑用网线插入到交换机任意一个网口，然后把电脑的 ip 地址设置和交换机默认 ip 地址一个网段，例如 192.168.10.11，子网掩码和默认网关参考图片即可，点击确认。参考下图设置：

2. 打开电脑浏览器，建议使用火狐或者谷歌浏览器，在浏览器中输入交换机的 IP 地址，交换机的默认 IP 地址为 192.168.10.12。此时将显示登录界面，输入默认的用户名和密码。默认用户名为 admin，默认密码为admin，点击 登录按钮即可进入到交换机的管理界面。

二、交换机管理后台内划分网桥ID和标签VLAN

1. 点击高级设置——端口VLAN。将连接光猫A的端口1，PVID配置为101,光猫B的端口2，PVID配置为102。

2. 点击标签VLAN，因为软路由WAN口要汇聚接收到2个光猫上的拨号数据，所以7号端口得允许带标签通过两个拨号数据也就是通过带标签通过101和102。

照上述步骤在配置vlan102

配置完成后点击保存

三、Ikuai路由界面配置

1.在“网络设置——内外网设置”中路由器的IP默认地址“192.168.1.1”，在高级设置中。将eth2和eth3都配置成lan口。

2.下拉选择绑定 wan1 网卡，接入方式选择“基于 VLAN 的混合模式”，然后点 击 ADSL/PPPoE 拨号，最后点击添加。

3.在“网络设置——内外网设置”，配置VLANID为101，名称设置为对应的vlan名字，输入路由器的账号和密码，默认网关勾选，最后点击保存，这里设置的是vlan101的拨号。

4.在”流控分流——分流设置——多线负载”中负载模式选择：新建连接数，负载比例1为启用状态。
