可控像素点阵设计，科技感满满，闪极点阵屏140W氮化镓充电器拆解

前言

近年来，充电器增添功率显示，成为了区分新旧款式充电器的重要标志，在充电器上增添功率显示，能够直观的了解到所连接的设备用电状况，而无需打开设备去确认充电状态。闪极推出了一款设有像素点阵的氮化镓充电器，充电器具备三个USB-C接口，每个接口均支持140W快充。

闪极点阵屏氮化镓充电器机身侧面设有可控像素点阵，支持充电接口显示和充电功率显示，并设有按键，用于像素点阵亮度和显示方向控制。下面充电头网就带来闪极这款点阵屏氮化镓充电器的拆解，一起看看内部的设计和用料。

闪极点阵屏140W氮化镓充电器开箱

包装盒正面印有SHARGE品牌，产品外观，Pixel 140W和140W字样。

包装盒背面印有产品应用场景和产品参数。

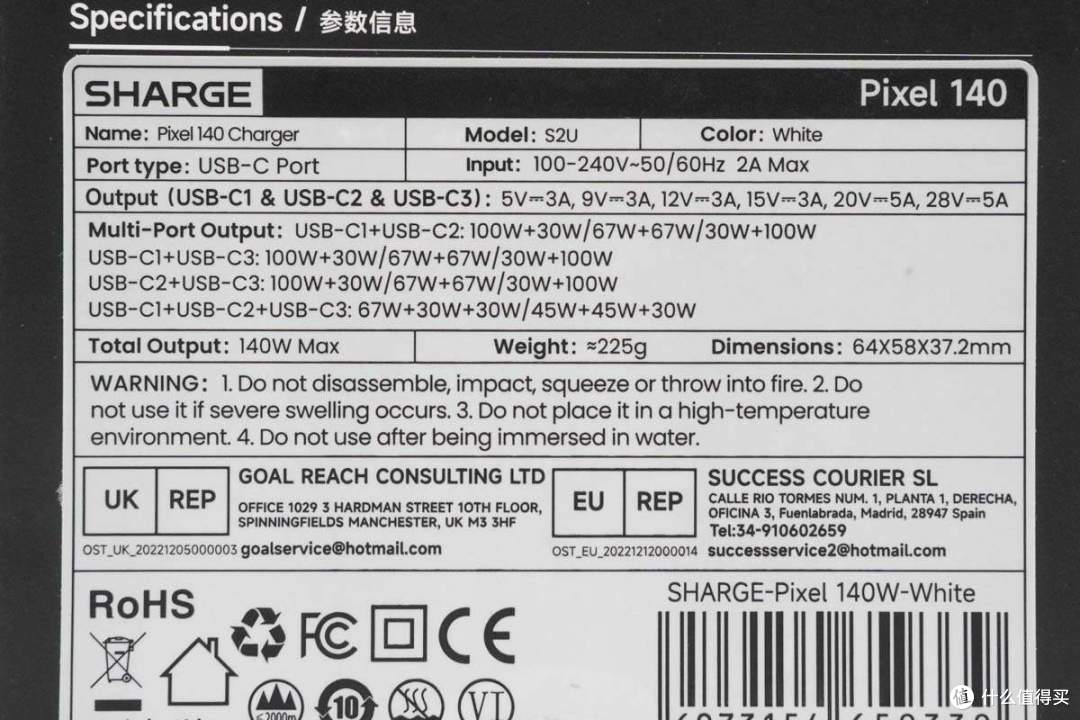

包装盒上参数特写，下面到产品实物环节再详细介绍。

包装盒侧面标注产品卖点。

另一侧标注具有双色可选。

打开包装盒，充电器采用吸塑包装，内部印有按键使用说明。

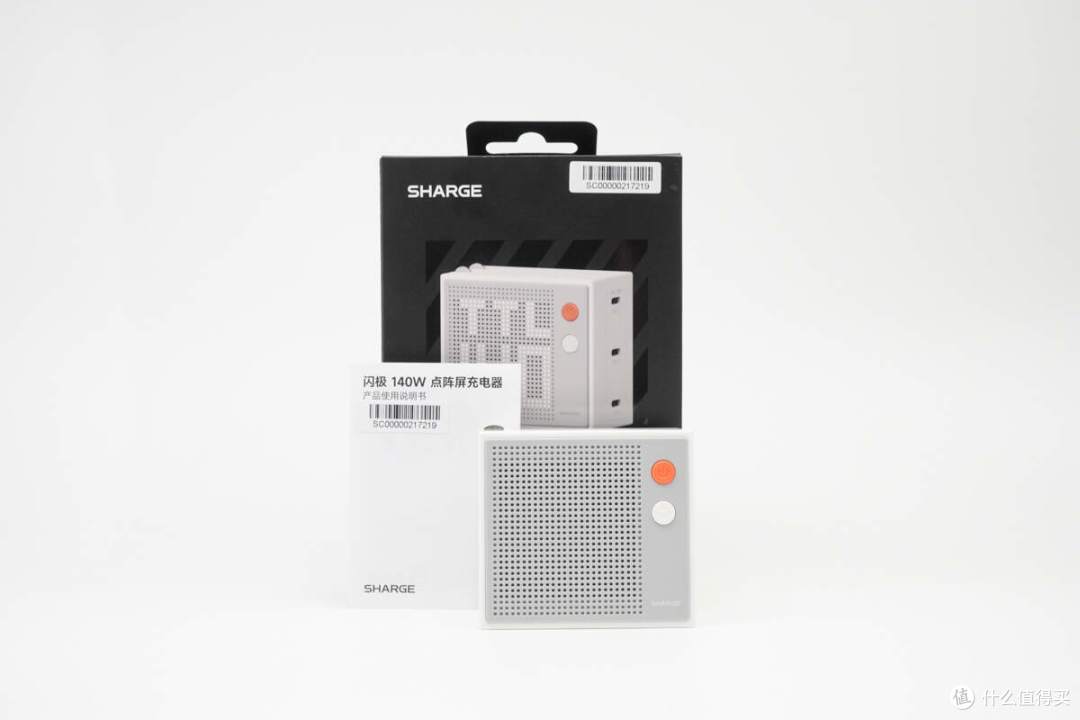

包装内含闪极点阵屏140W氮化镓充电器和使用说明书。

闪极点阵屏充电器侧面设有像素点阵数显。

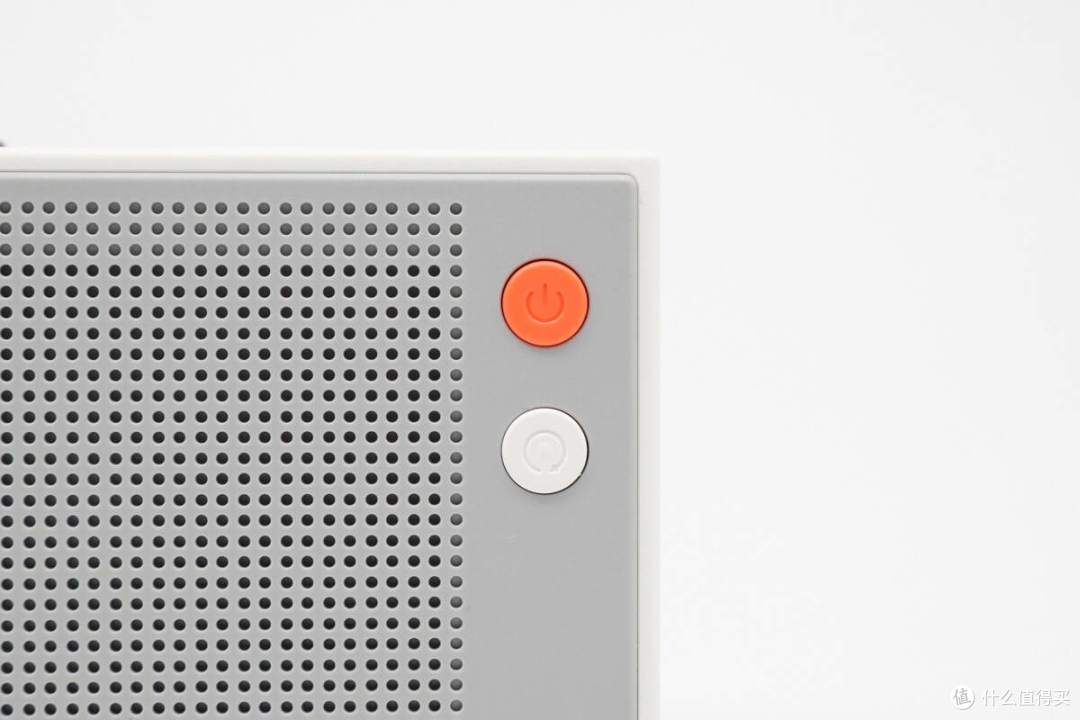

橙色开关按键下方为白色角度调节按键。按键内部设有相应图标。

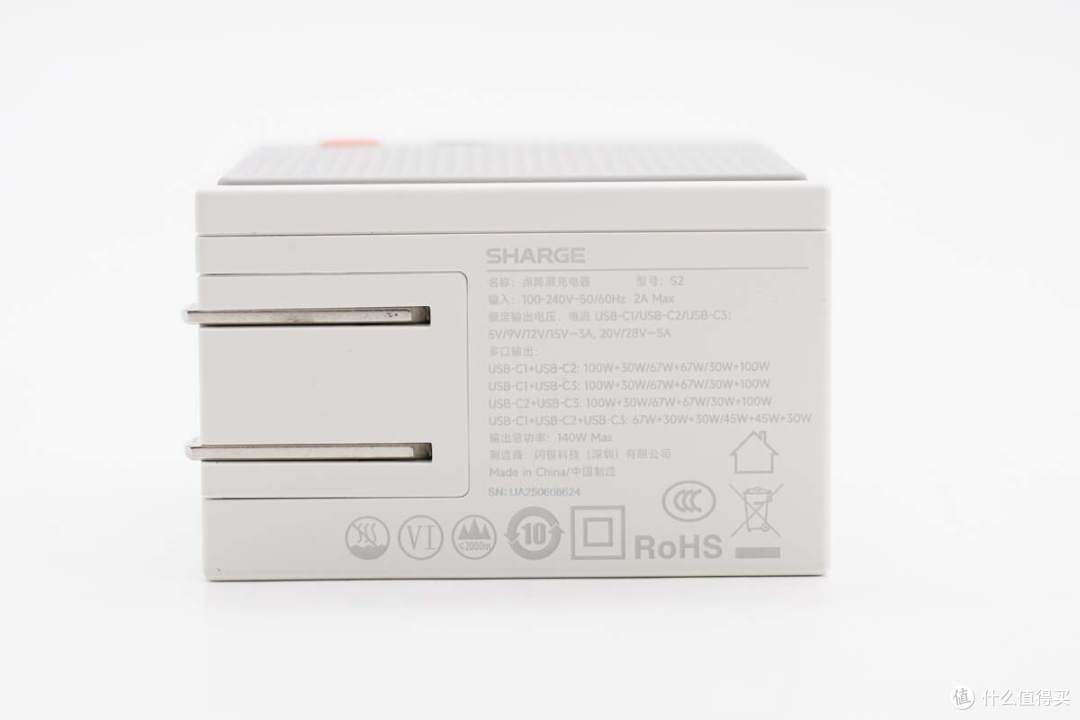

充电器配有折叠插脚，输入端外壳上印有充电器参数。

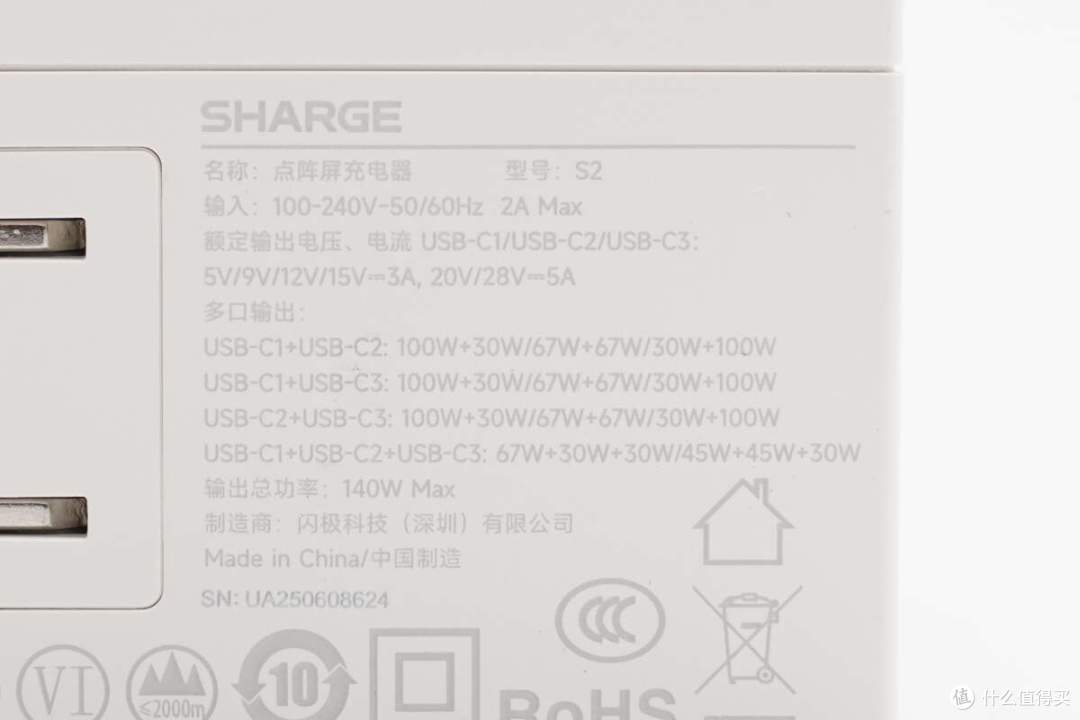

充电器参数特写

名称：点阵屏充电器

型号：S2

输入：100-240V~50/60Hz 2A Max

额定输出电压、电流 USB-C1/USB-C2/USB-C3：

5V/9V/12V/15V3A，20/28V5A

多口输出：

USB-C1+USB-C2：100W+30W/67W+67W/30W+100W

USB-C1+USB-C3：100W+30W/67W+67W/30W+100W

USB-C2+USB-C3：100W+30W/67W+67W/30W+100W

USB-C1+USB-C2+USB-C3：67W+30W+30W/45W+45W+30W

总输出功率：140W Max

制造商：闪极科技（深圳）有限公司 中国制造 充电器通过了CCC认证。

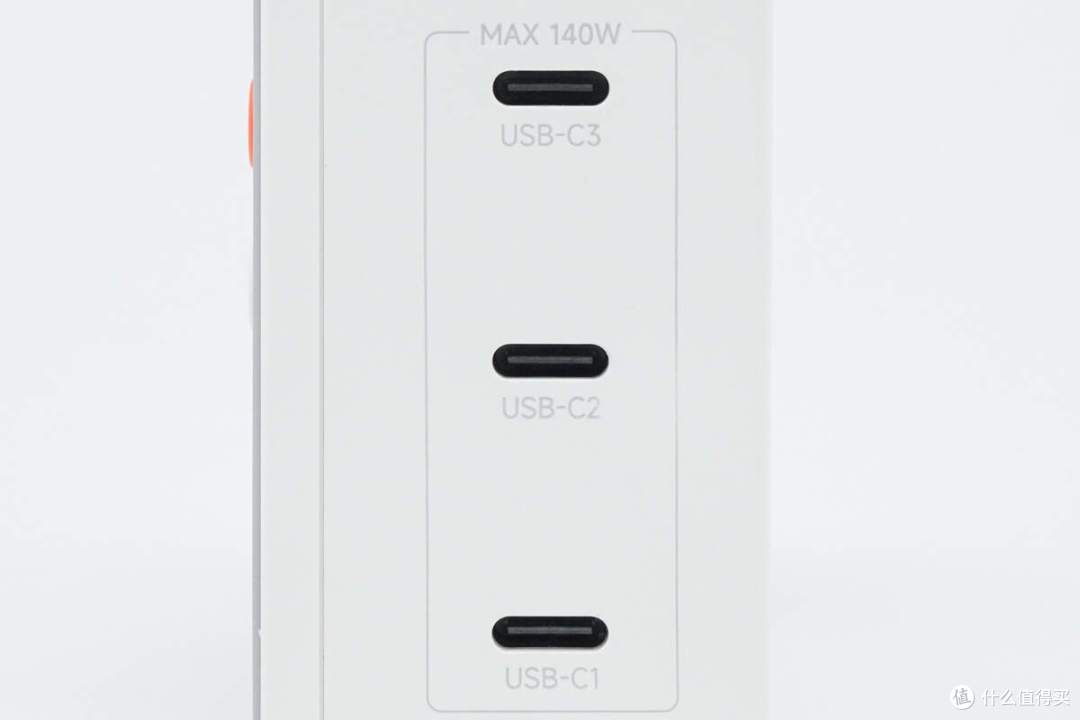

充电器输出端配有三个USB-C接口。

接口标注最大输出功率为140W。

使用游标卡尺测得充电器机身长度约为64.4mm。

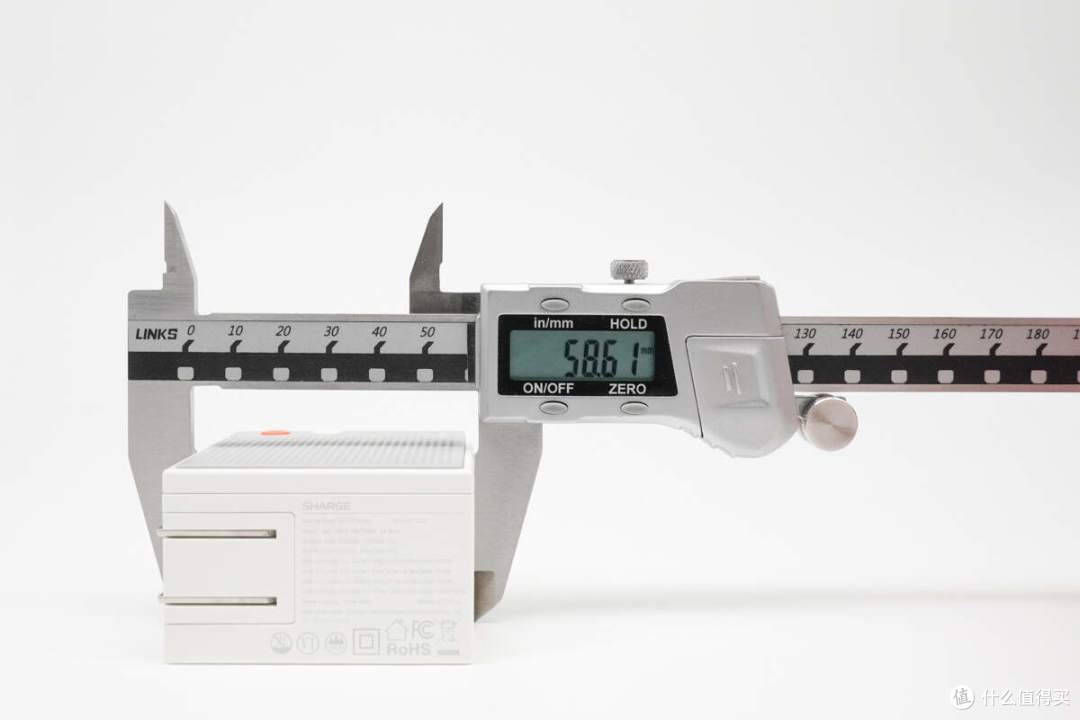

充电器机身宽度约为58.6mm。

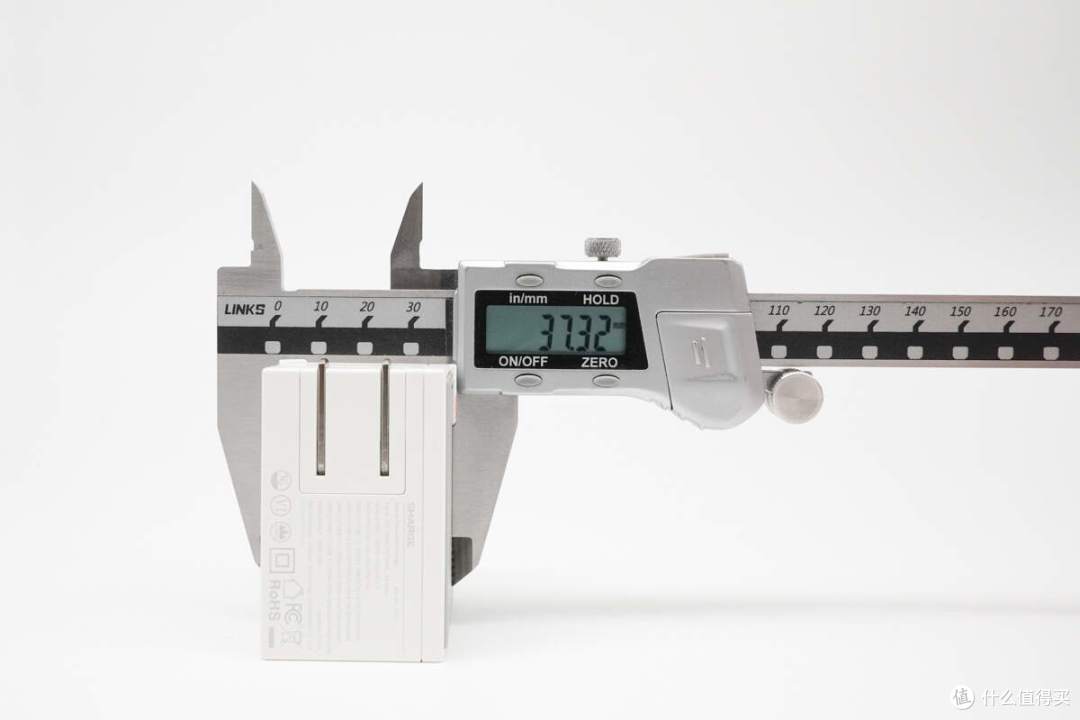

充电器机身厚度约为37.3mm。

与苹果140W充电器对比，体积缩小明显。

充电器拿在手上的大小直观感受。

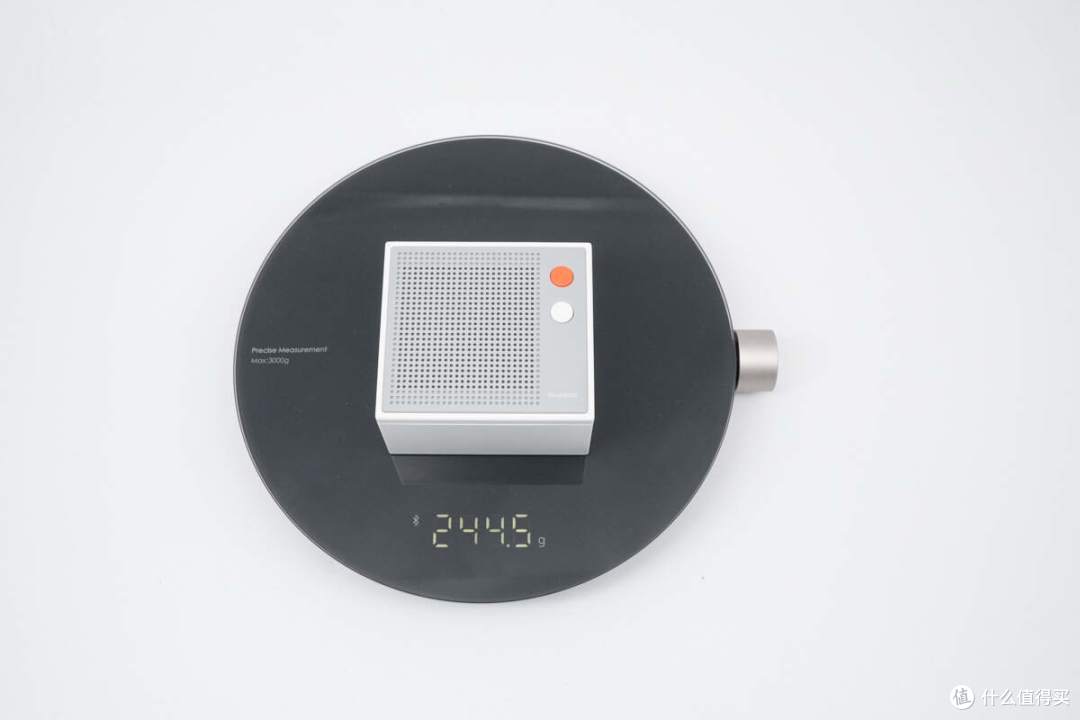

测得充电器净重约为244.5g。

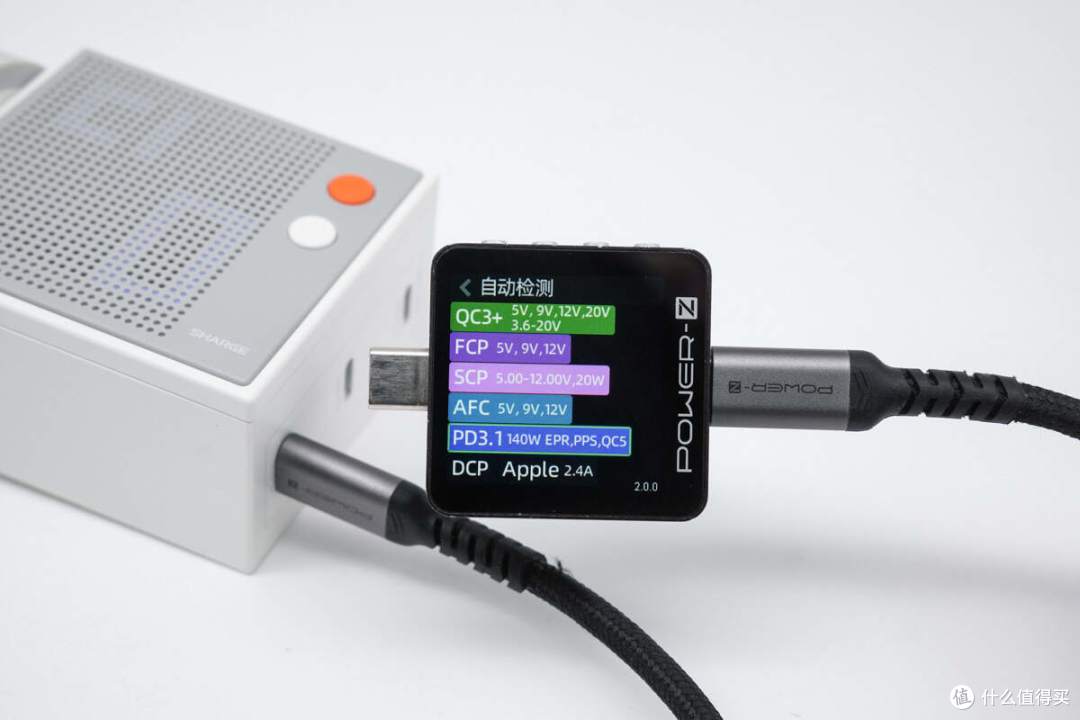

使用ChargerLAB POWER-Z KM003C测得充电器USB-C1/C2/C3接口支持FCP、SCP、AFC、PD3.1、PPS、QC3+/5、DCP、Apple 2.4A充电协议。

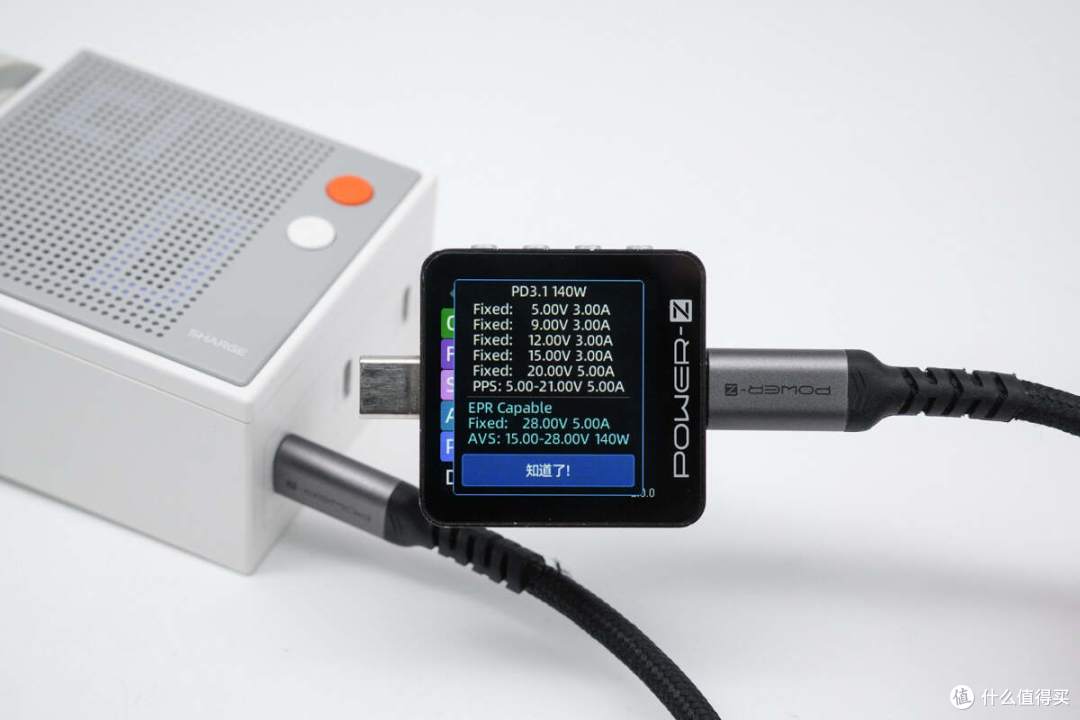

PDO报文显示USB-C1/C2/C3接口还具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六组固定电压档位，以及5-21V5A PPS电压档位和15-28V 140W AVS电压档位。

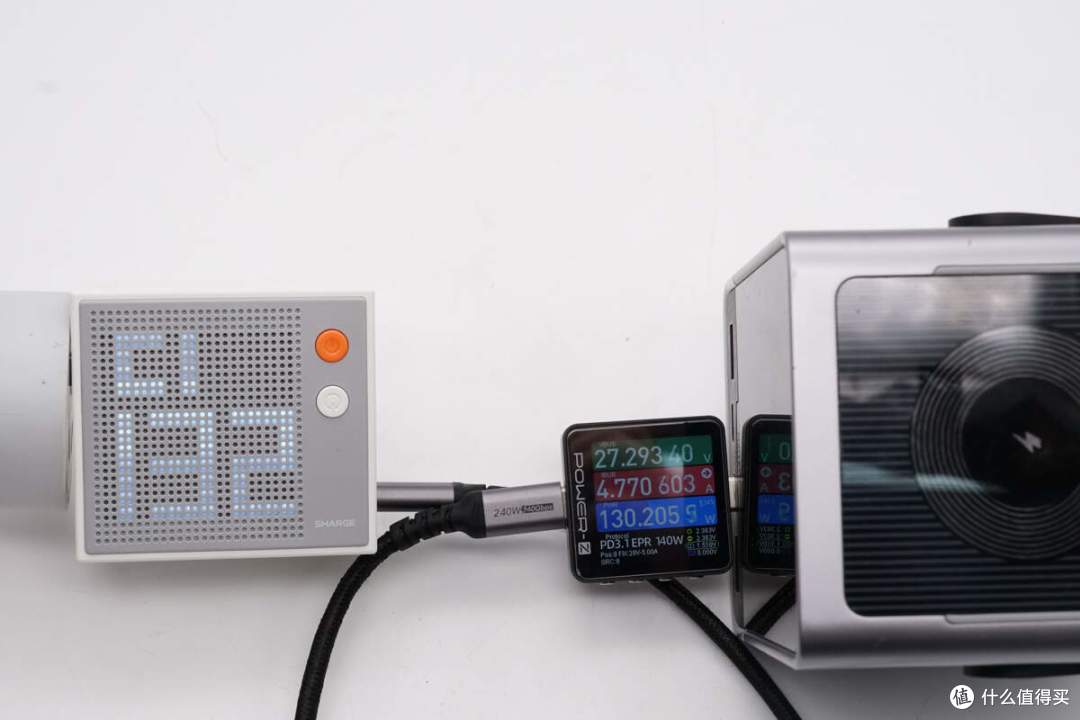

使用充电器为酷态科30号超级电能仓充电，显示输出功率为132W。

充电器多个接口同时输出时显示总输出功率，TTL为total缩写，既总输出功率。

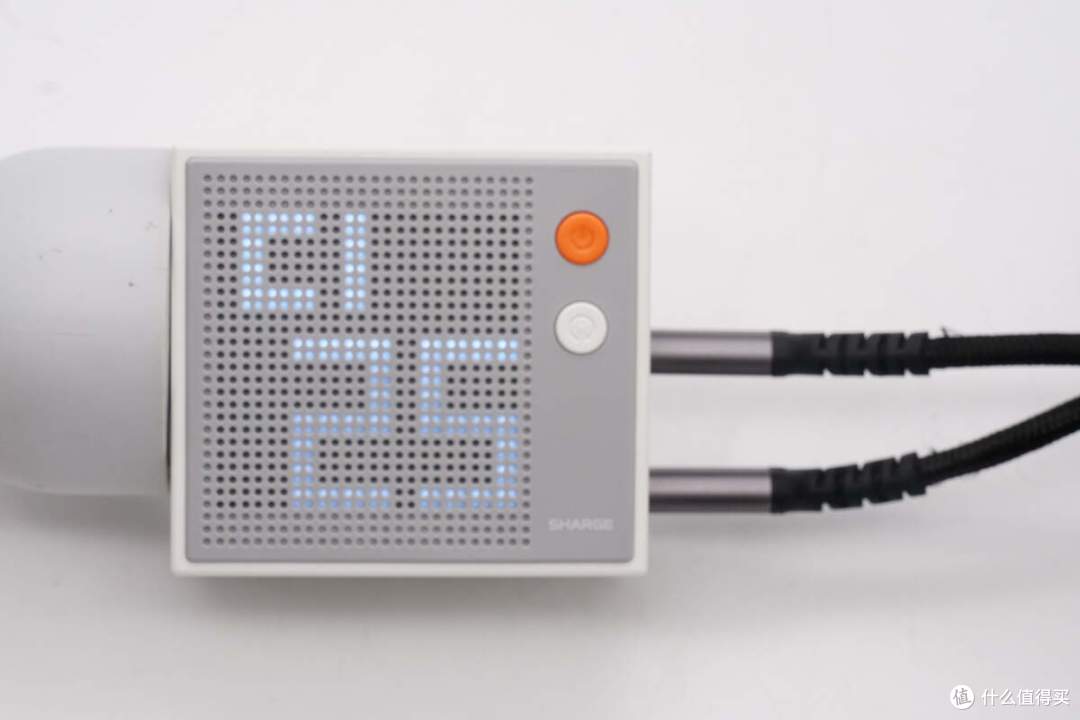

显示USB-C1接口输出功率为25W。

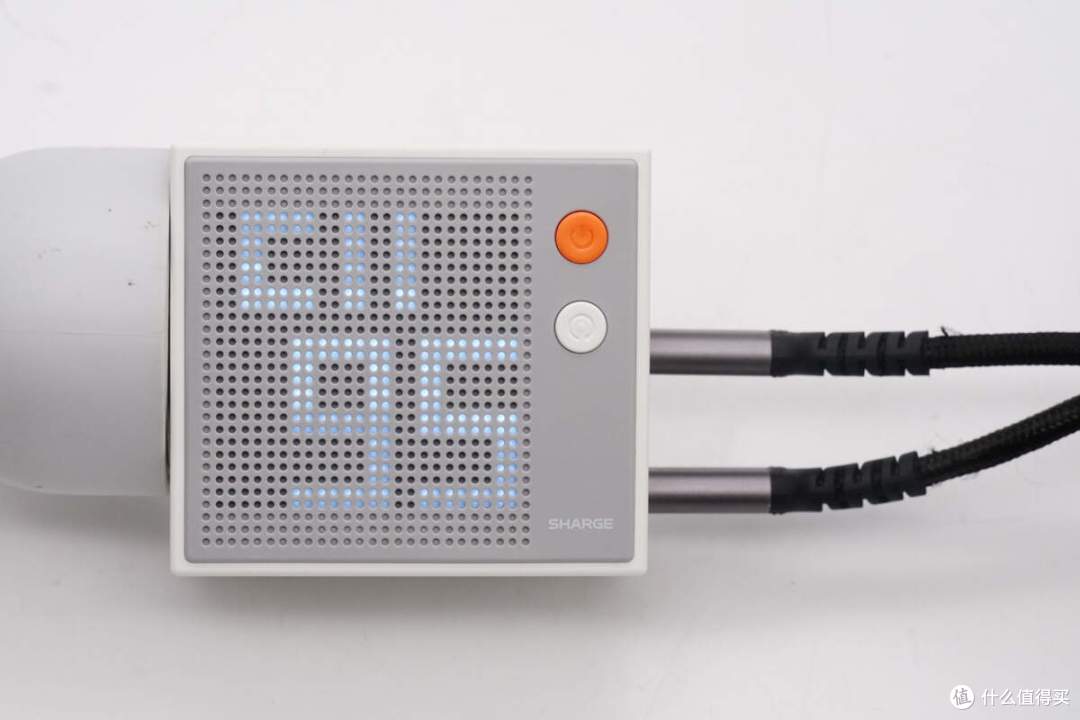

显示USB-C2接口输出功率为95W。

闪极点阵屏140W氮化镓充电器拆解

看完了闪极点阵屏氮化镓充电器的开箱展示，下面就进行拆解，一起看看内部的设计和用料。

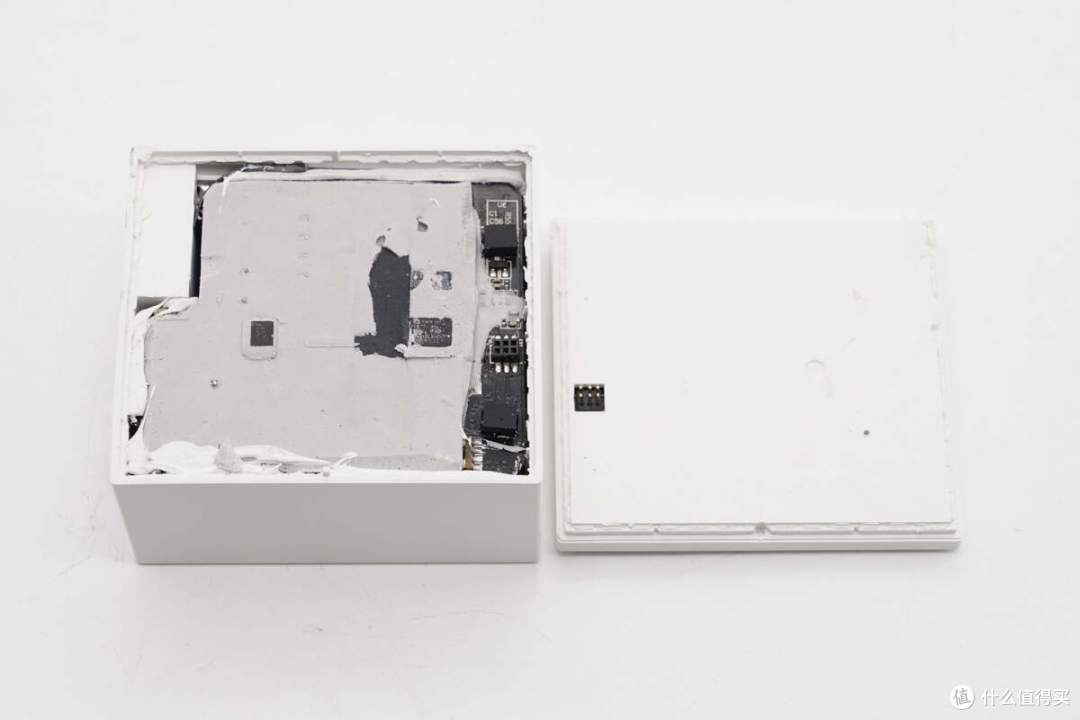

沿壳体接缝撬开点阵屏模块，壳体通过超声波焊接固定。

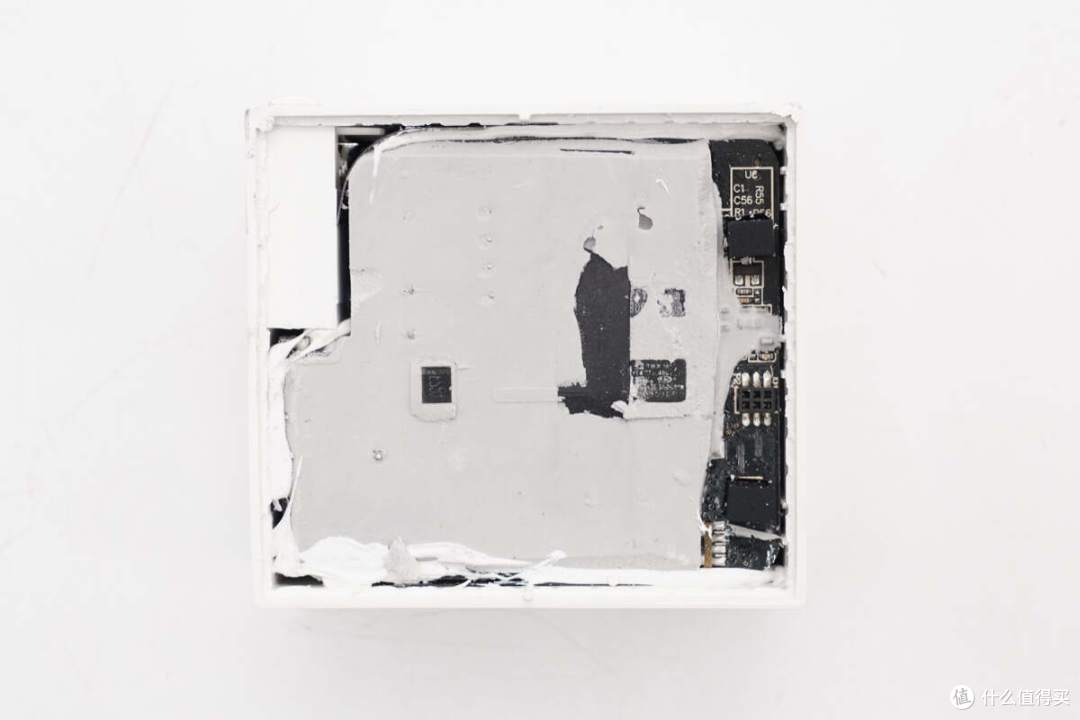

内部PCBA模块打胶填充，提升散热性能和耐候性。

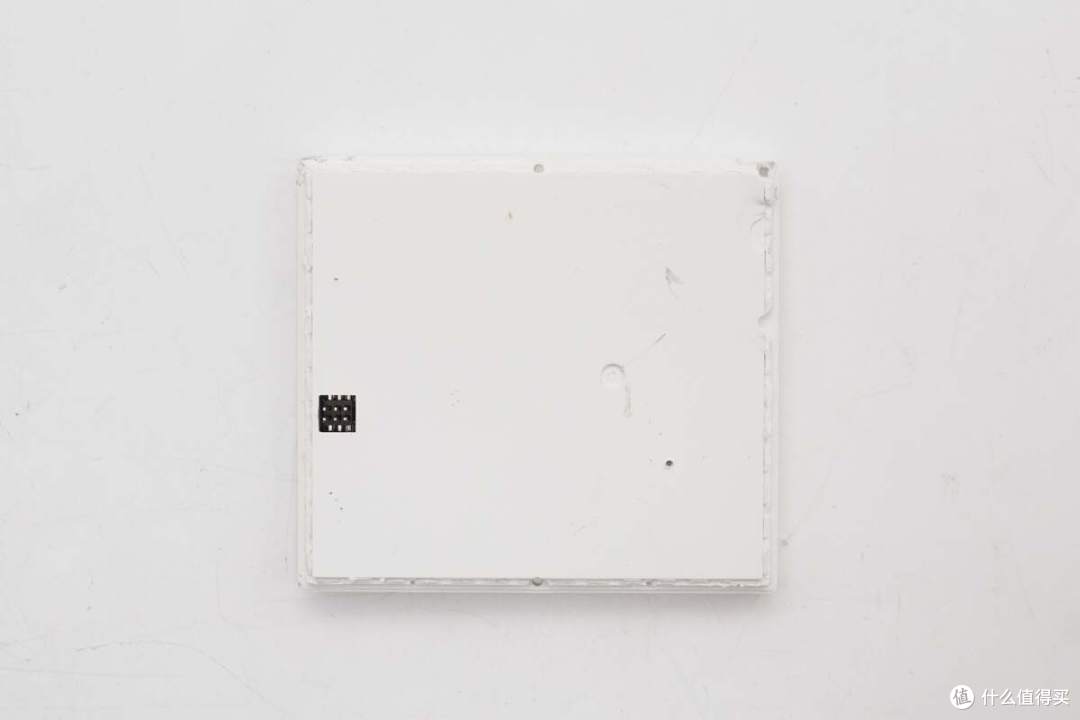

点阵屏模块通过排针连接到充电器PCBA模块。

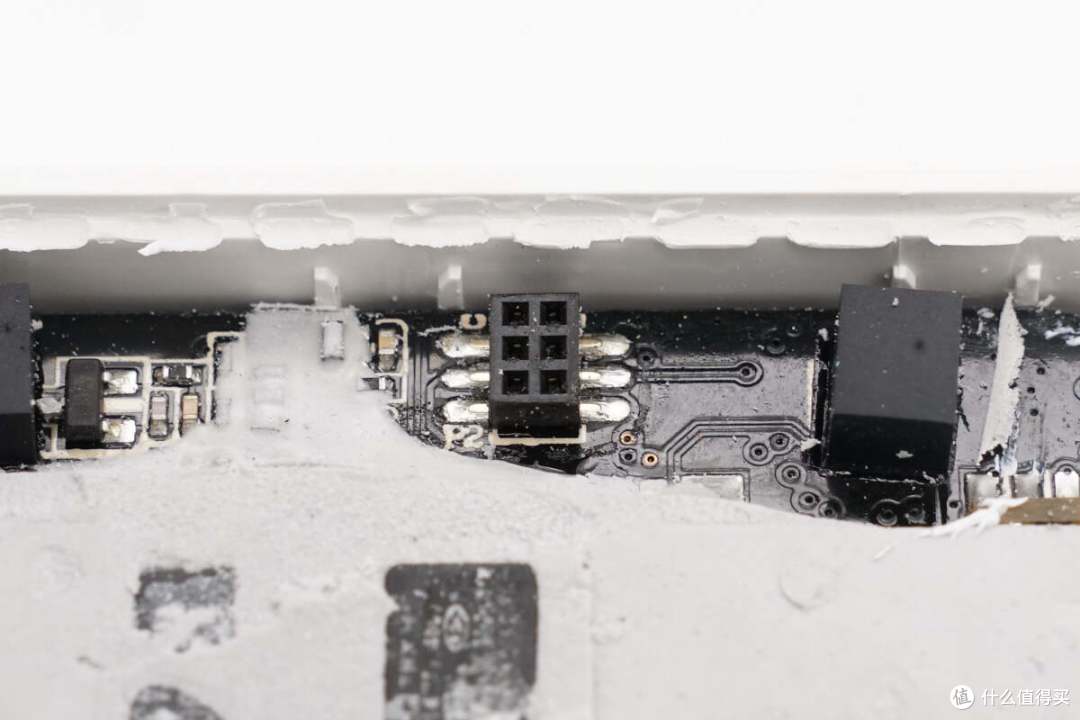

PCBA模块设有连接插座。

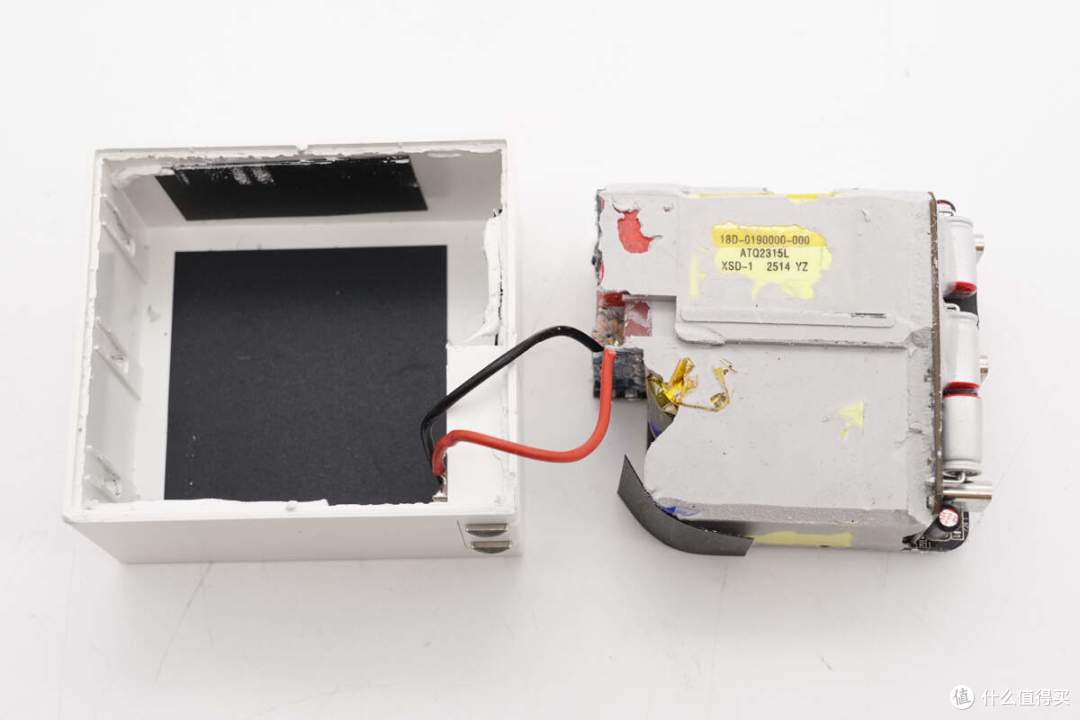

折叠插脚与PCBA模块通过导线连接，外壳内部粘贴石墨导热贴纸。

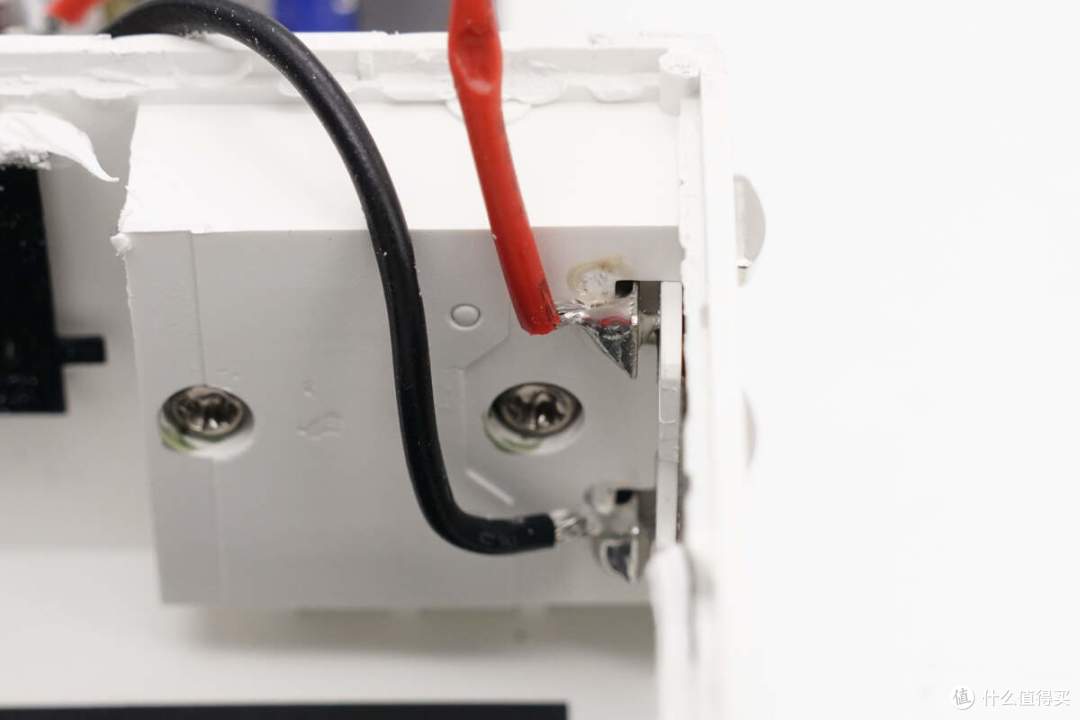

导线焊接连接到折叠插脚。

另一端焊接到PCBA模块。

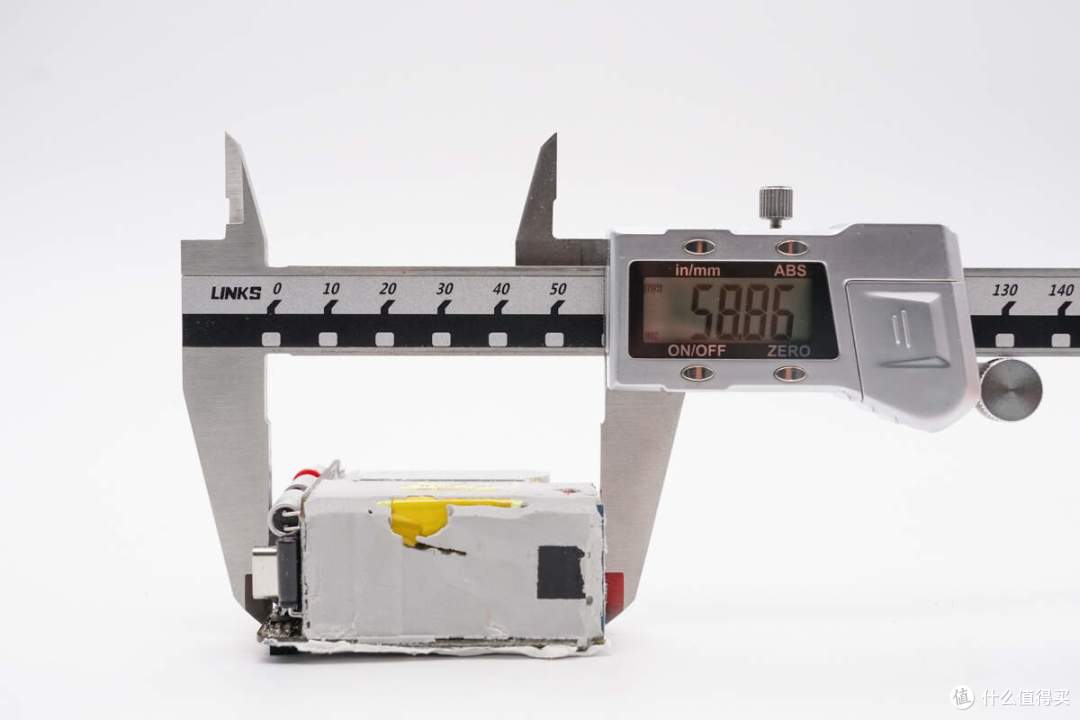

使用游标卡尺测得PCBA模块长度约为58.9mm。

PCBA模块宽度约为53mm。

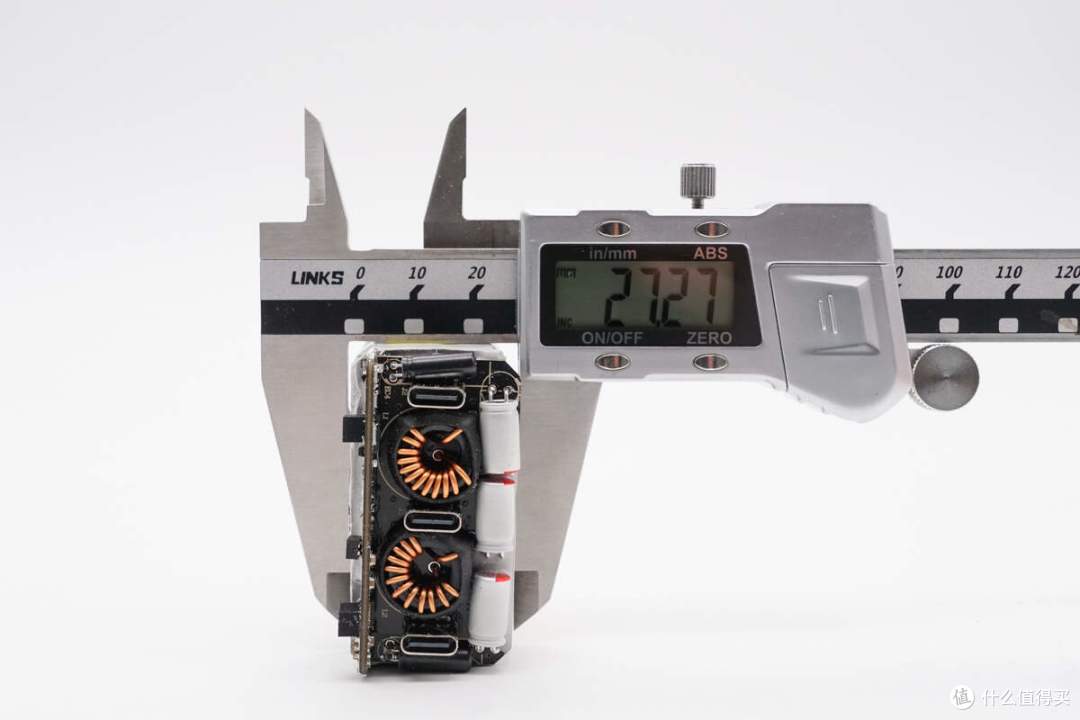

PCBA模块厚度约为27.3mm。

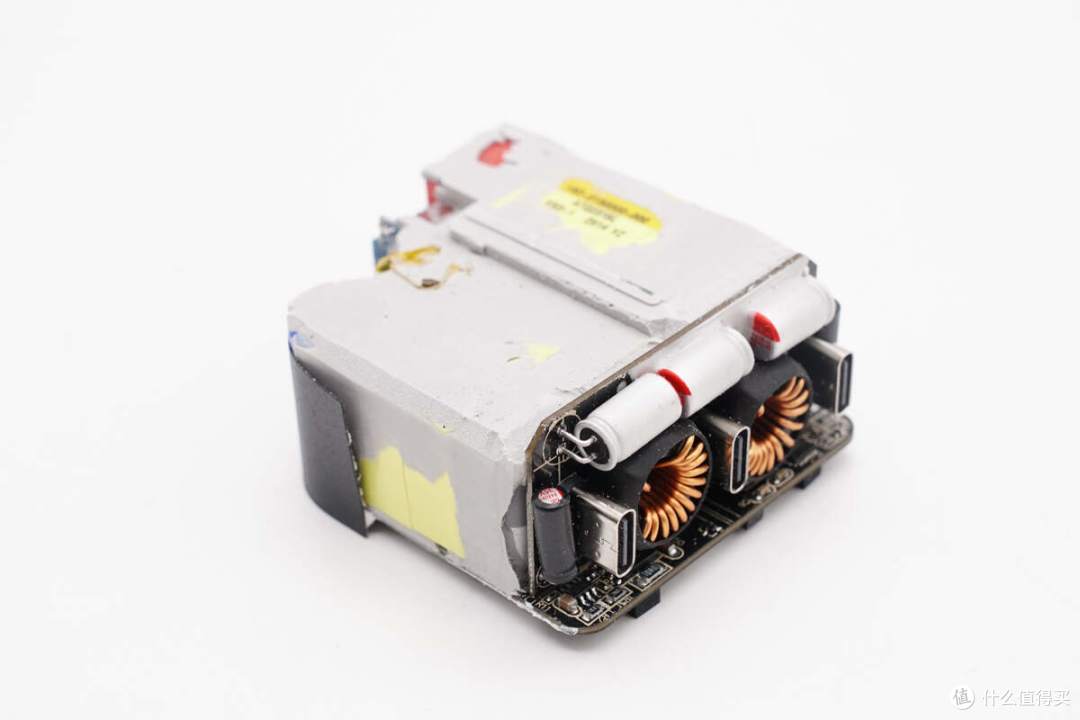

PCBA模块采用多块小板焊接组成。

清理掉导热胶，PCBA模块正面一览，左侧为输入端，焊接保险丝小板和整流桥小板，上方为PFC小板，下方为高压滤波电容和变压器，输出滤波电容外套硅胶套管绝缘，右侧为降压输出小板。

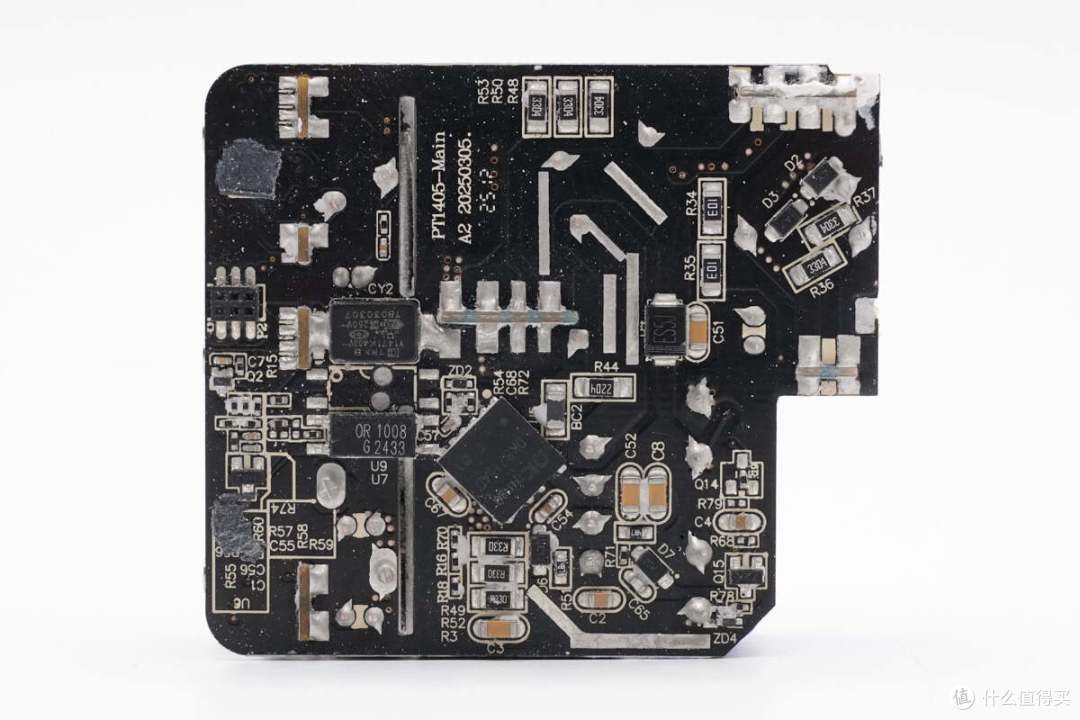

PCBA模块背面设有AHB氮化镓合封芯片，贴片Y电容，反馈光耦。

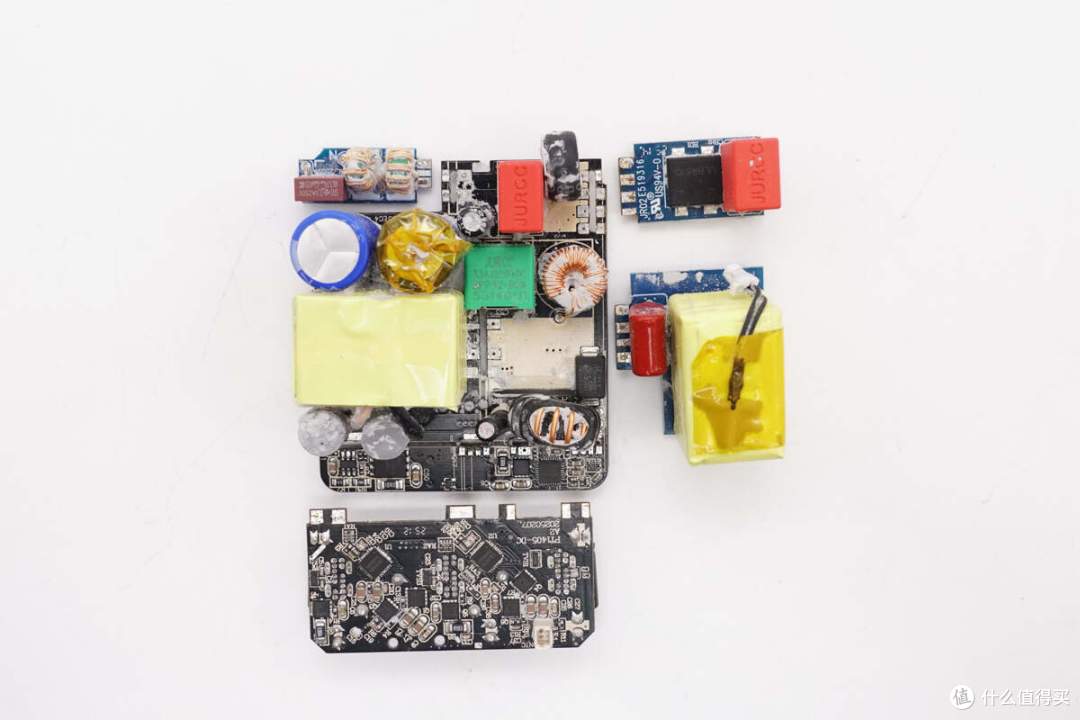

焊接拆分各个小板，继续进行拆解。通过对PCBA模块的观察发现，闪极点阵屏140W氮化镓充电器采用PFC+AHB架构设计，输出采用三路同步降压芯片输出。其中PFC开关管来自纳微，AHB使用东科氮化镓合封芯片。

AHB架构通过将传统反激中漏感能量回收利用，提高了转换效率，并且保持了反激架构的宽范围电压输出优势。东科的AHB氮化镓合封芯片集成度高，非常适用于单口大功率PD快充应用，对于多口快充中固定电压输出场合，转换效率可以与LLC媲美，并具备成本优势。

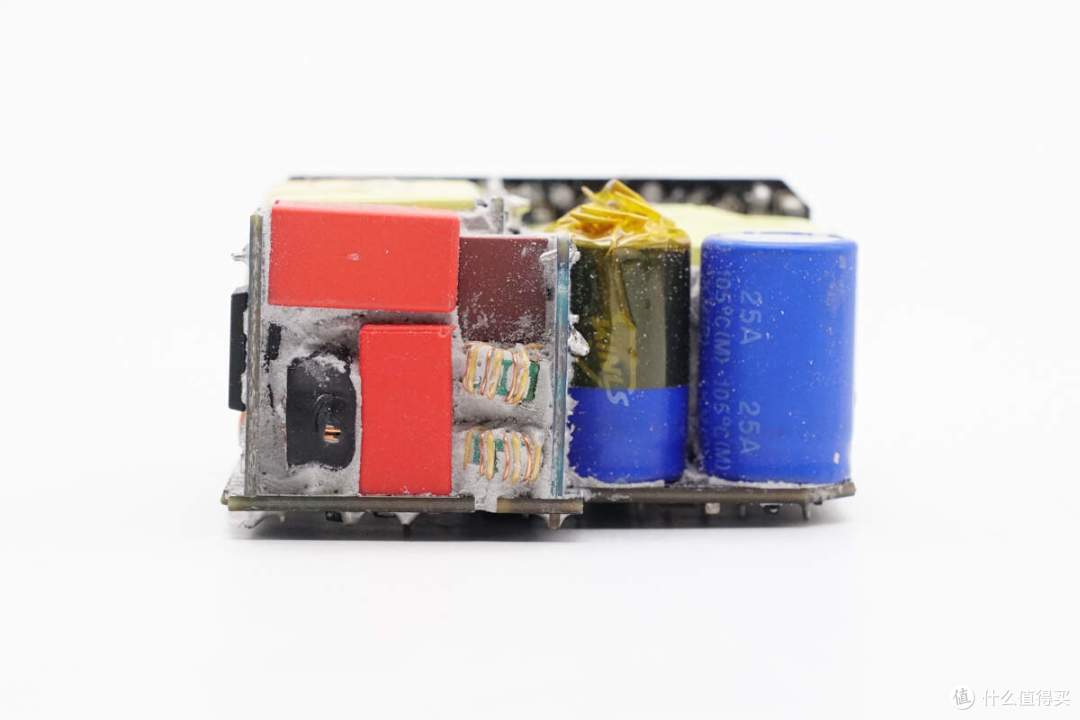

充电器输入端焊接两块小板组成EMI电路，提升空间利用率，减小体积，右侧高压滤波电容缠绕高温胶带绝缘。

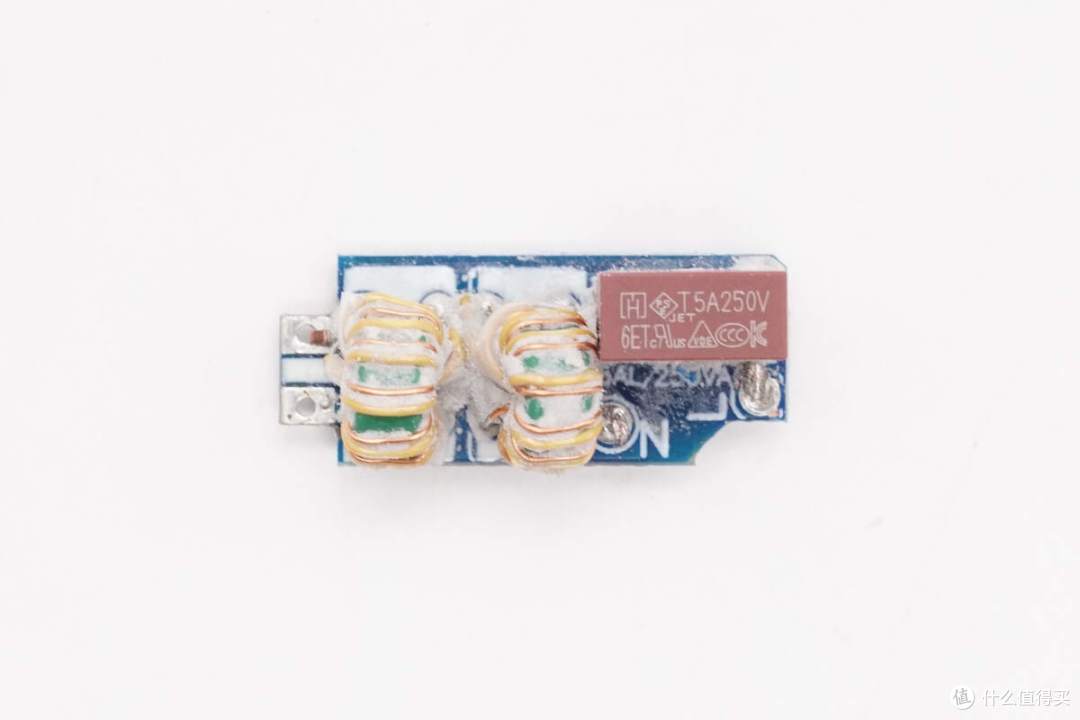

输入小板正面焊接保险丝和两颗共模电感。

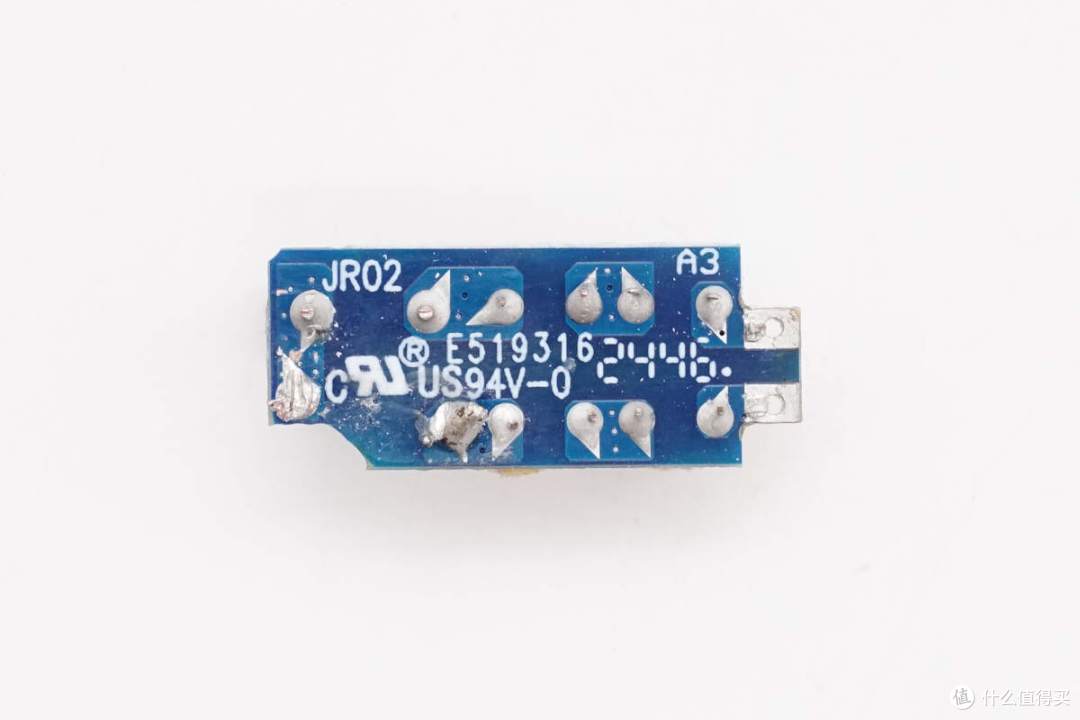

小板背面没有元件。

输入端保险丝规格为5A 250V。

共模电感使用漆包线和绝缘线绕制。

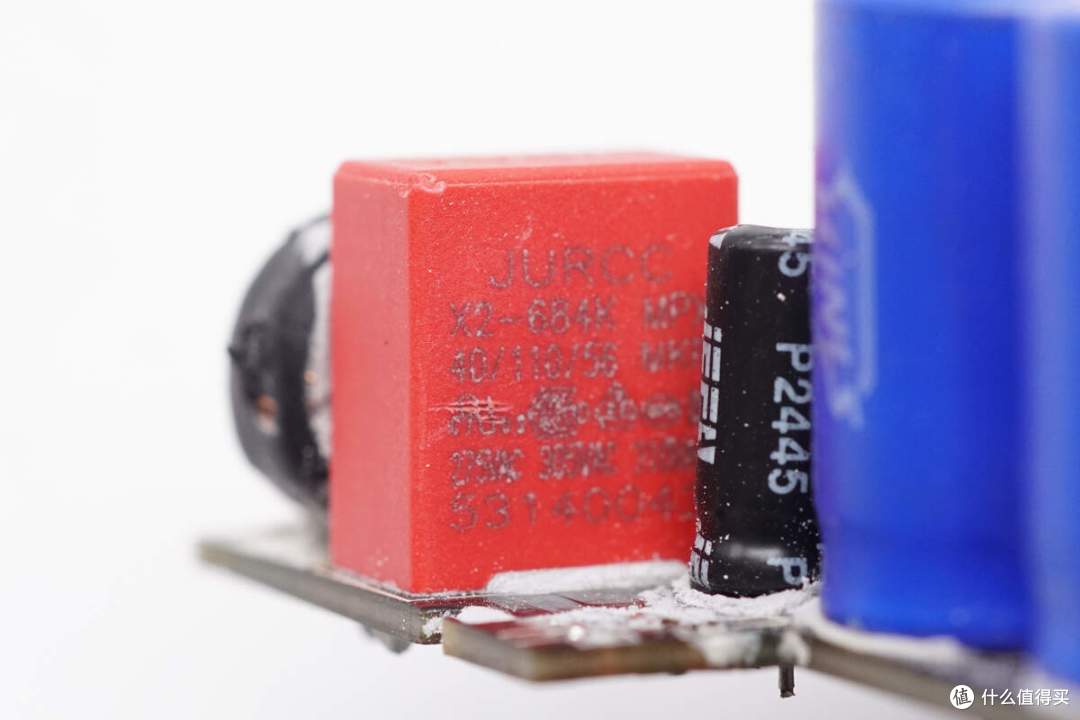

安规X2电容来自捷威电子，容量为0.68μF。

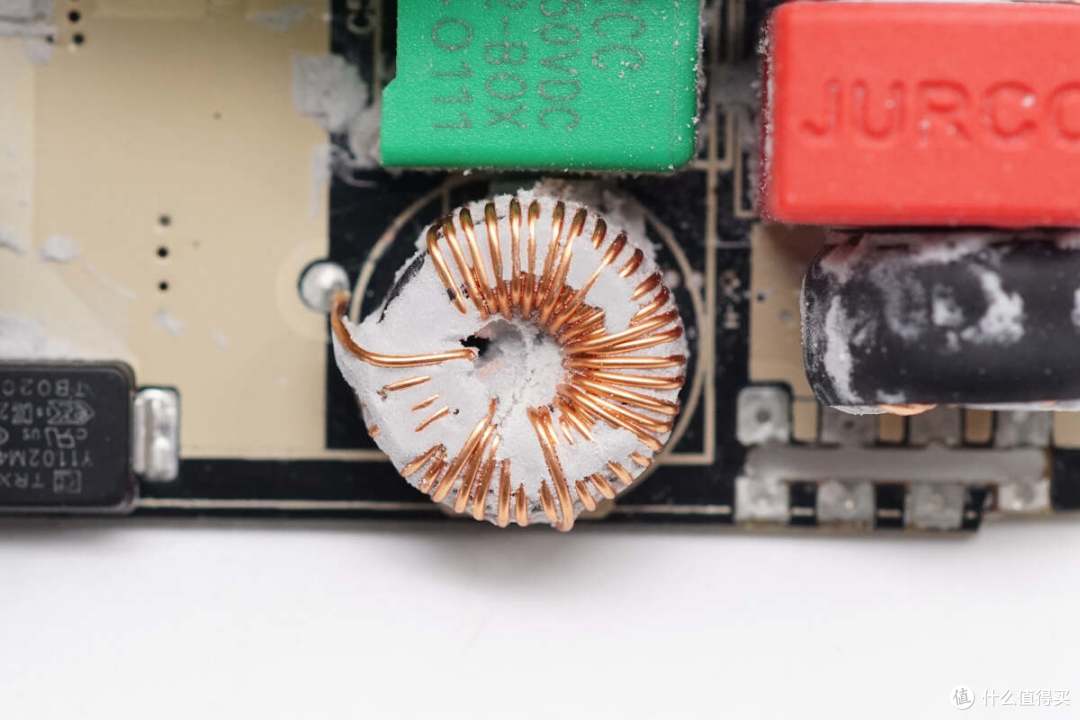

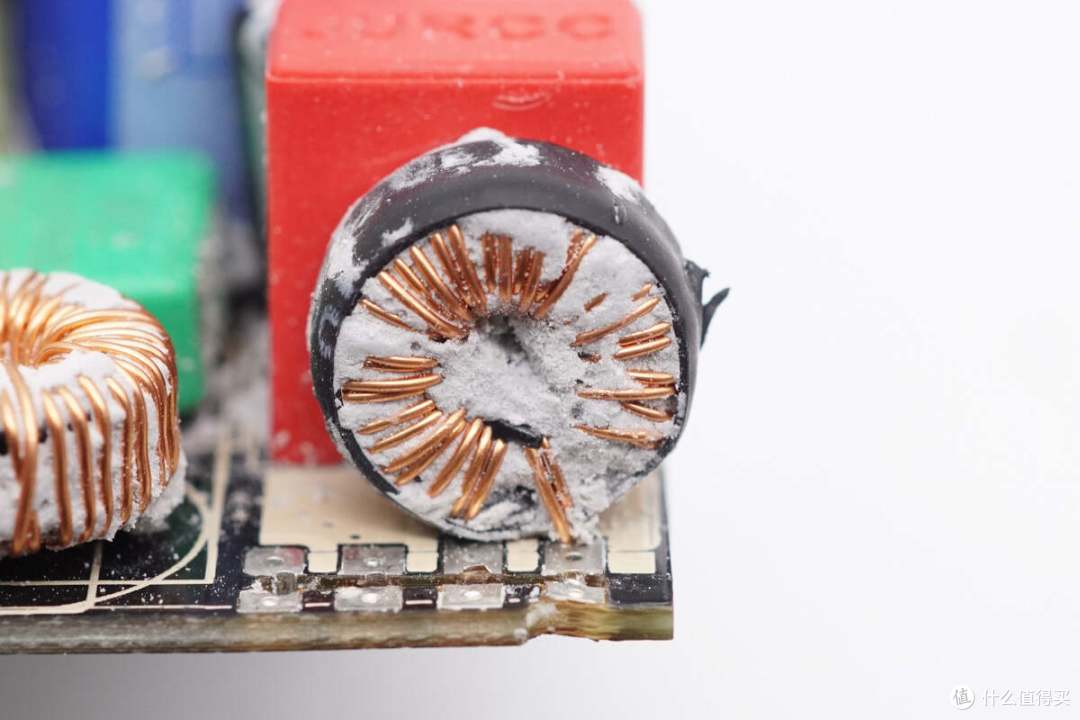

滤波电感采用磁环绕制，外套热缩管绝缘。

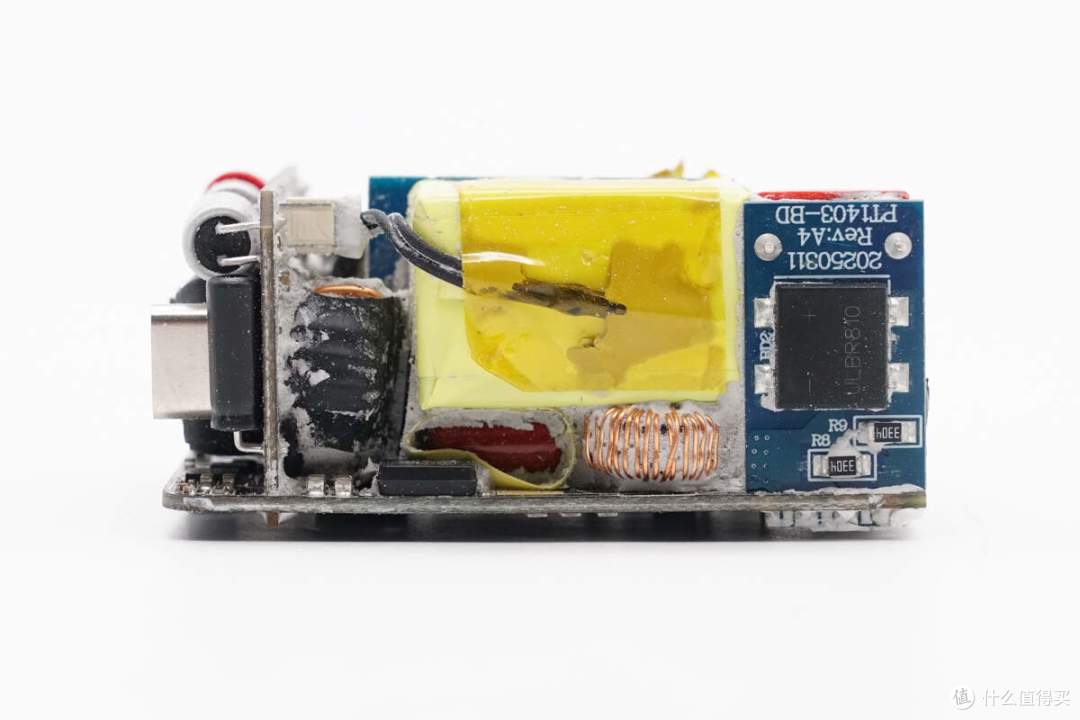

侧面PFC电感粘贴热敏电阻检测温度，下方设有薄膜滤波电容和滤波电感，右侧小板焊接整流桥。

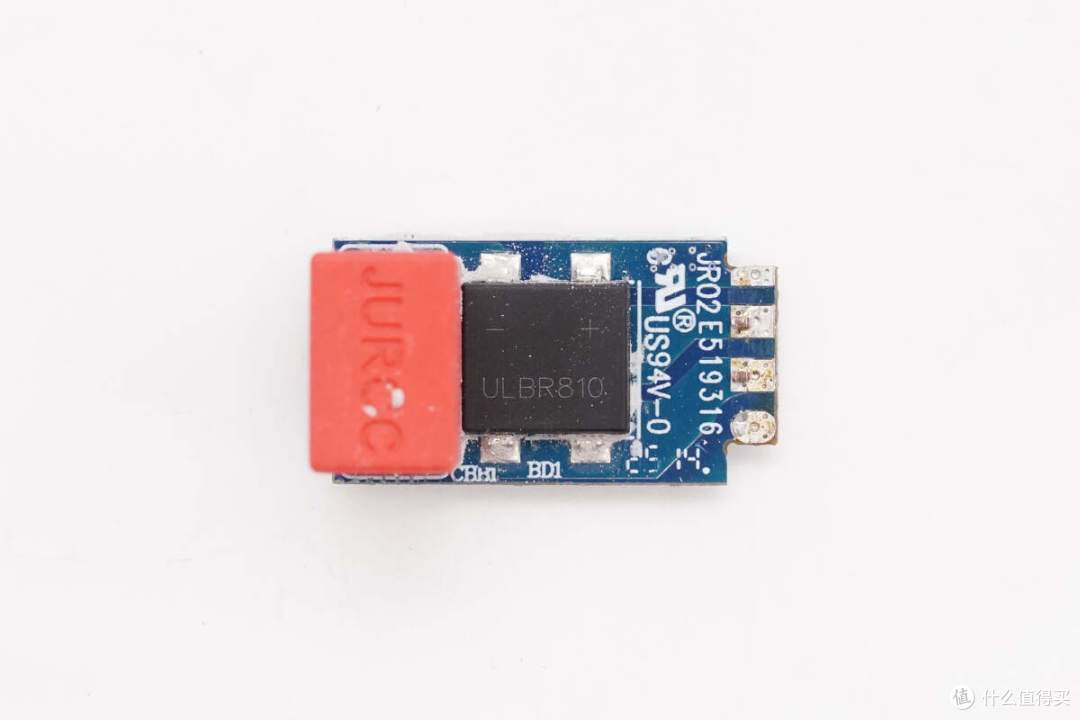

另一块小板焊接整流桥和薄膜滤波电容。

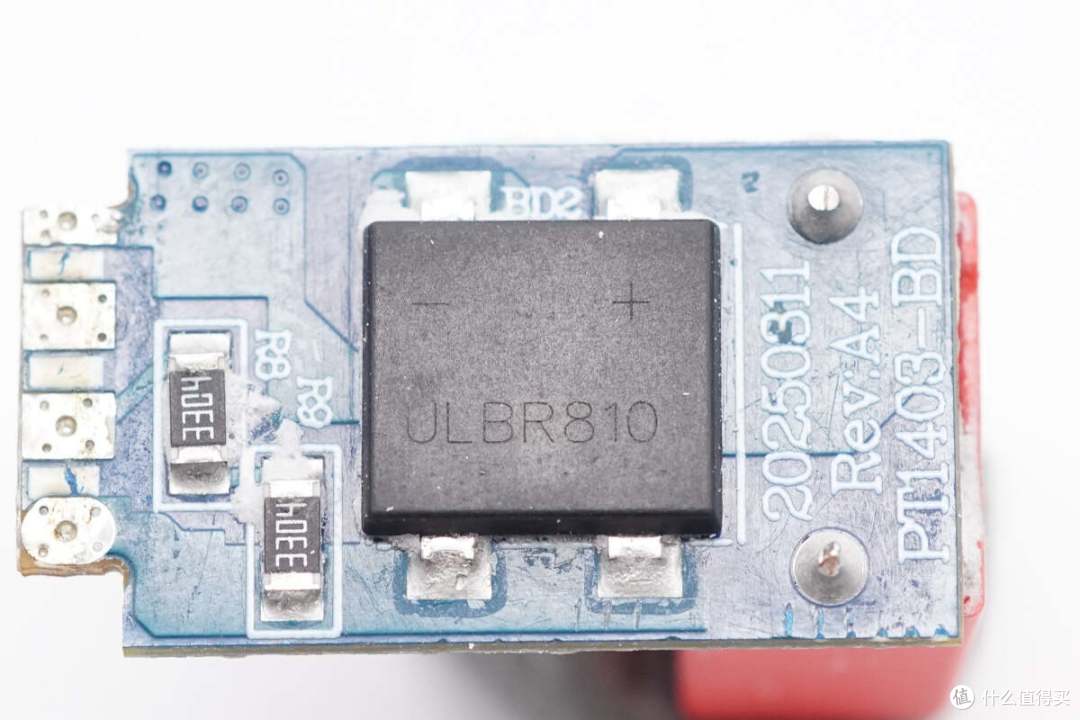

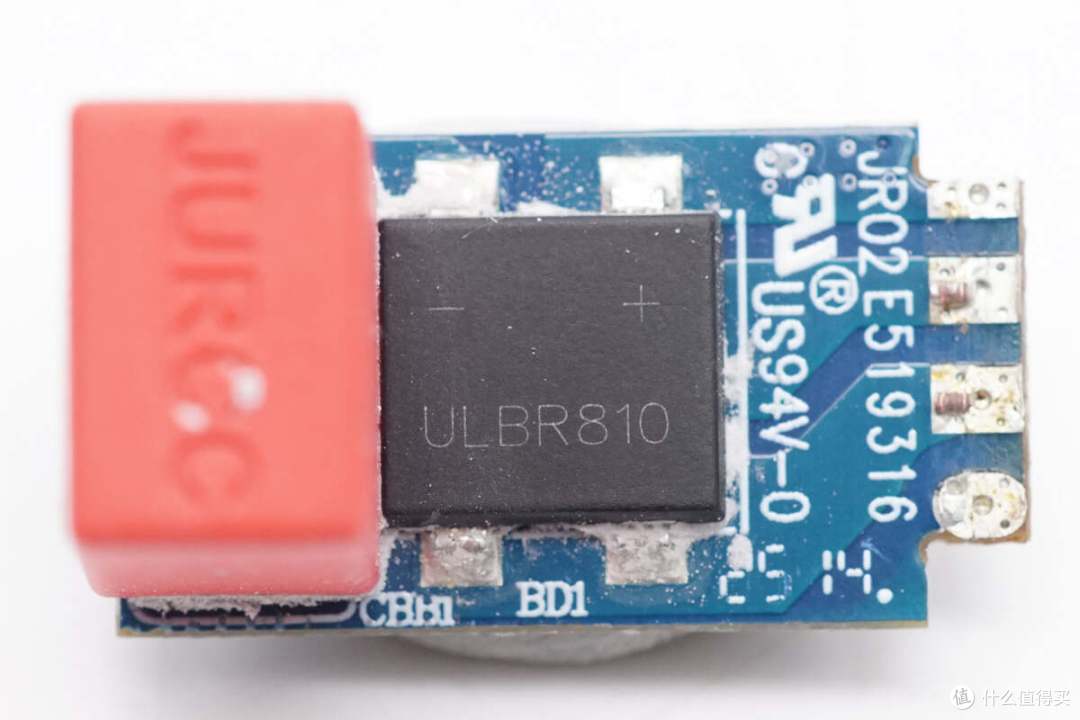

整流桥丝印ULBR810，规格为8A 1000V。

小板背面焊接一颗同型号的整流桥，整流桥为半桥连接，均摊发热，降低温升。

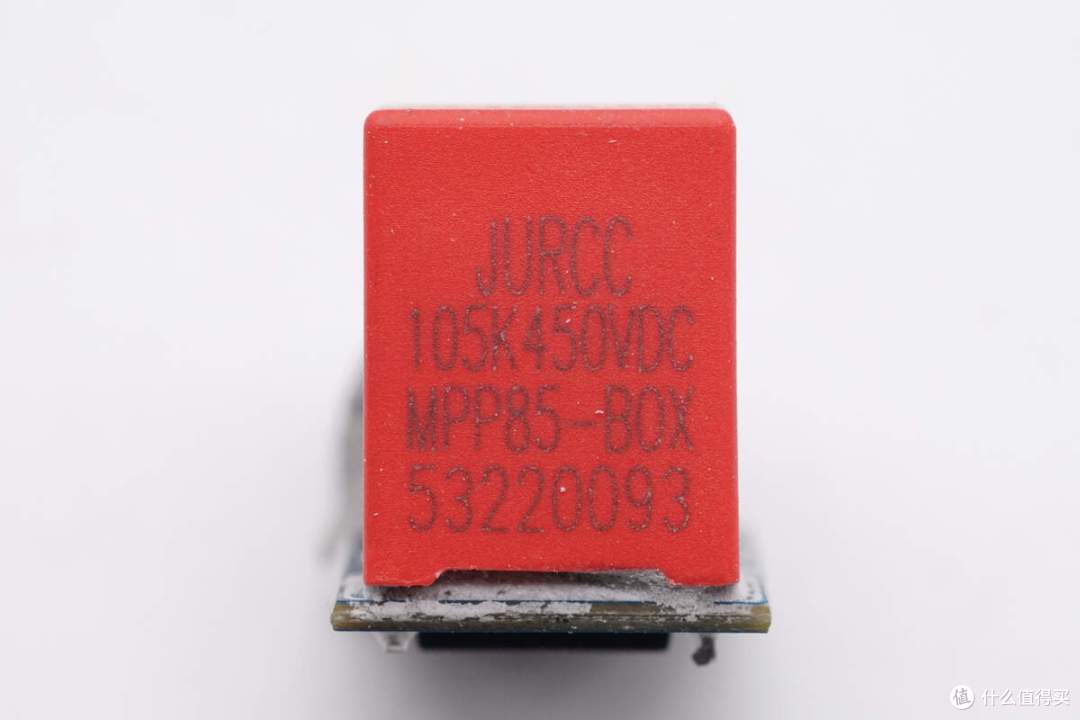

薄膜滤波电容来自捷威电子，规格为1μF450V。

PFC电感下方焊接的滤波电感特写。

PFC小板焊接PFC控制器，PFC开关管和PFC整流管。

另一面焊接升压电感和薄膜滤波电容。

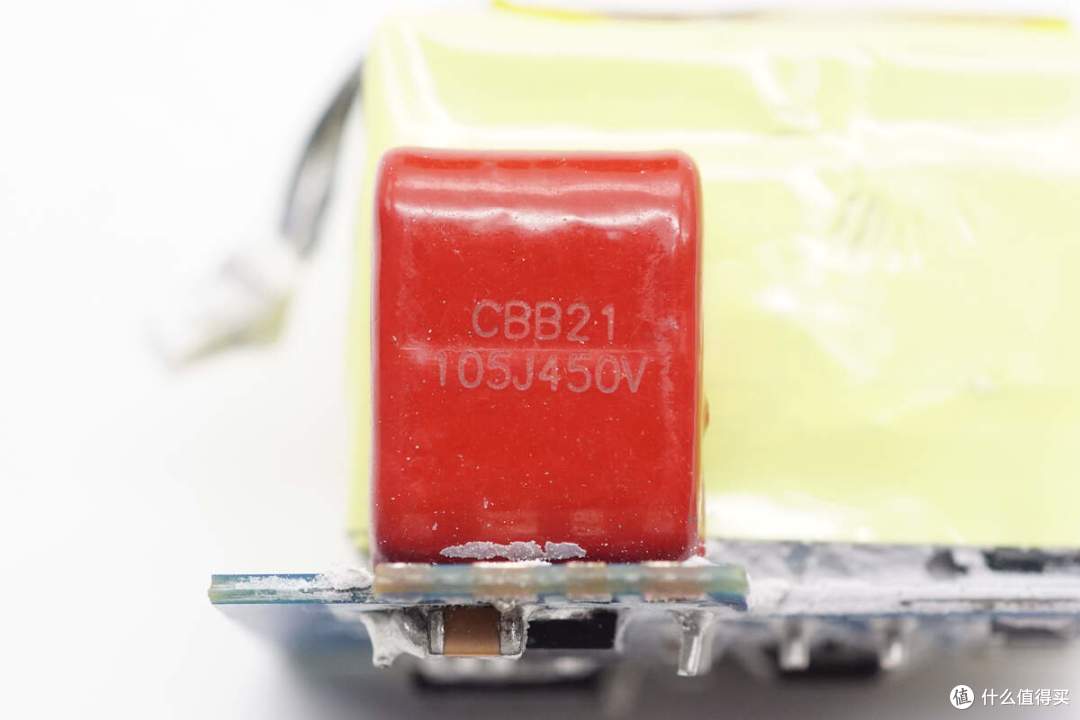

薄膜滤波电容规格为1μF450V。

PFC控制器来自芯格诺，型号XP3323，是一款边界模式的PFC控制器，芯片采用专利的数字电源控制算法，具备良好的动态表现和轻载PF/THD性能，采用SOP8封装。

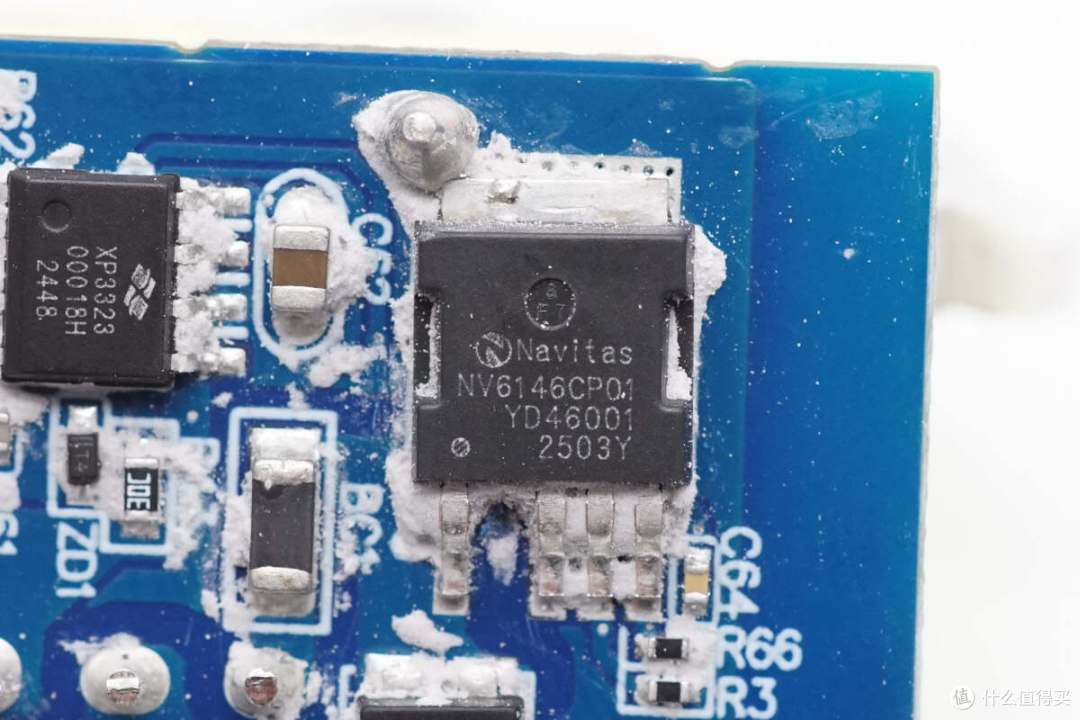

PFC开关管来自纳微，型号NV6146C，为纳微GaNSlim氮化镓功率芯片，芯片内部集成700V耐压，170mΩ高性能增强型氮化镓器件，集成栅极驱动器和无损电流采样，支持过热保护功能，适用于快充，无线功率传输，LED照明，太阳能微型逆变器，服务器供电等应用，采用DPAK-4L封装。

纳微 NV6146C 资料信息。

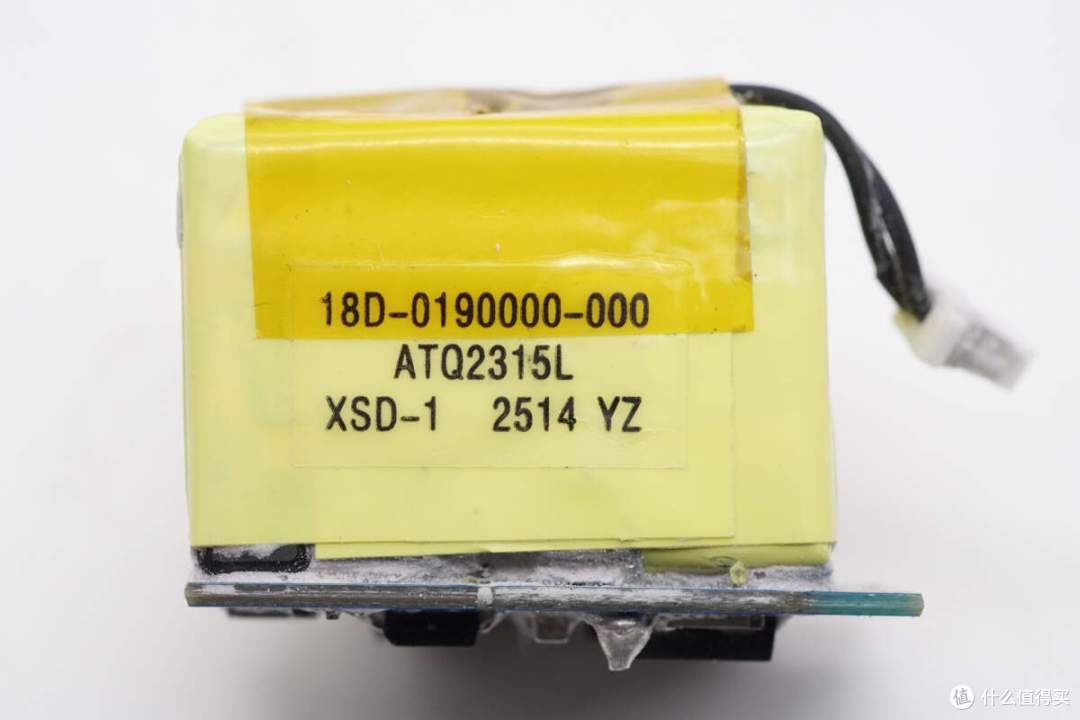

PFC升压电感采用ATQ2315L磁芯绕制。

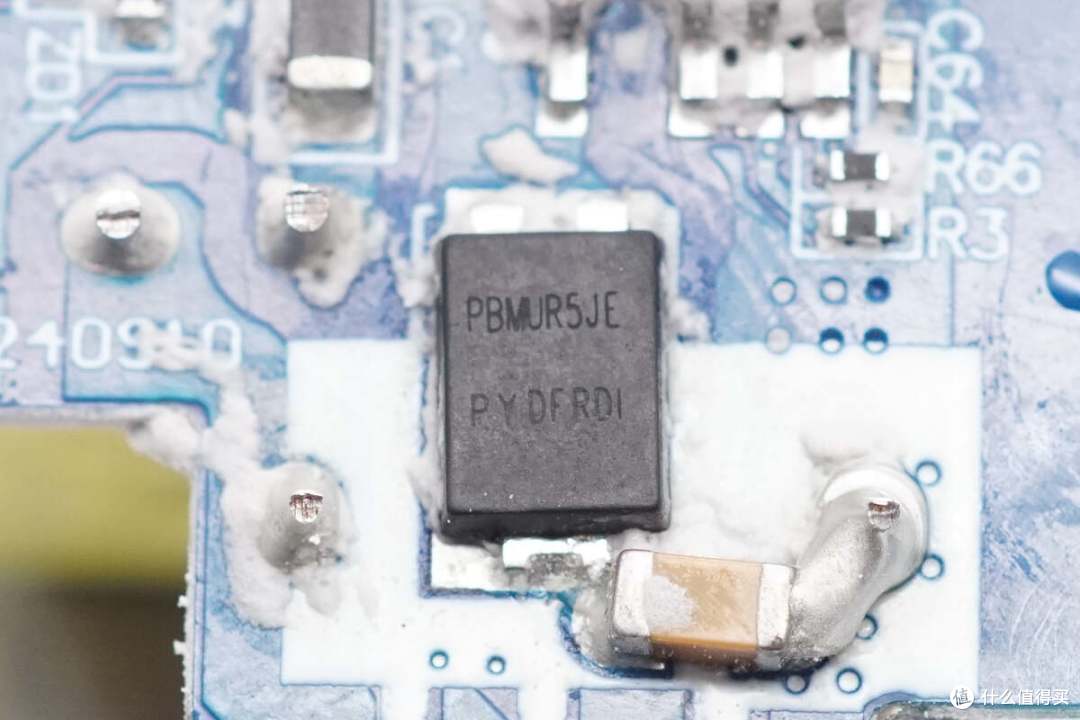

PFC整流管来自平伟，型号PBMUR5JE，为超快恢复二极管，规格为600V 5A，采用PS-277B封装。

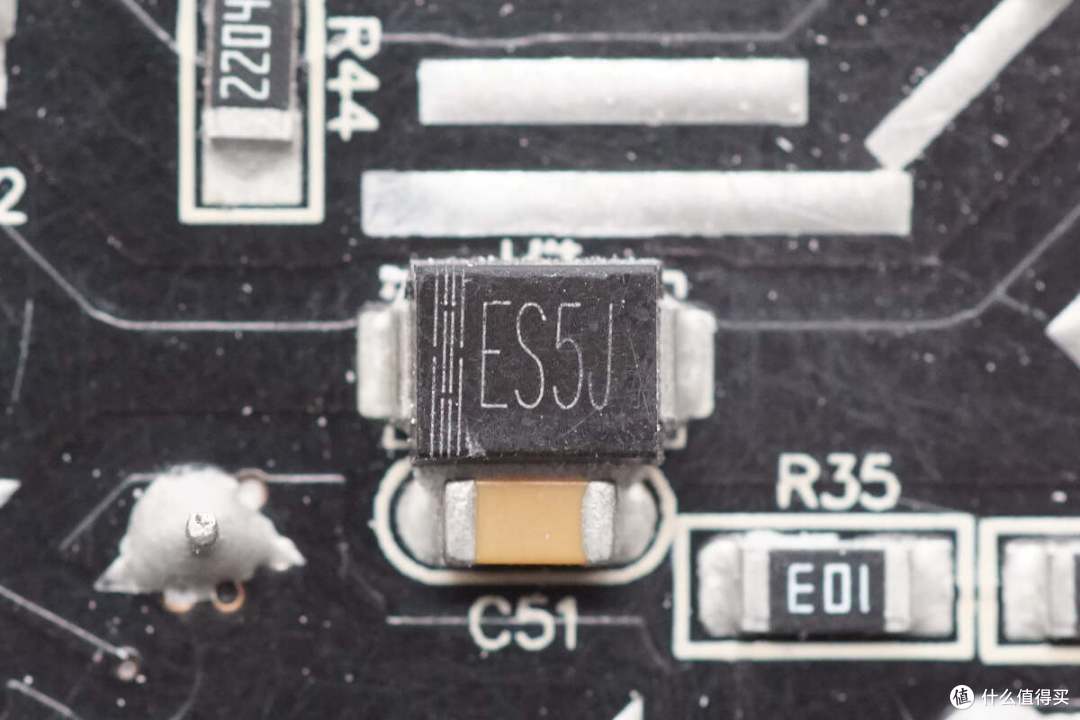

ES5J二极管用于PFC旁路。

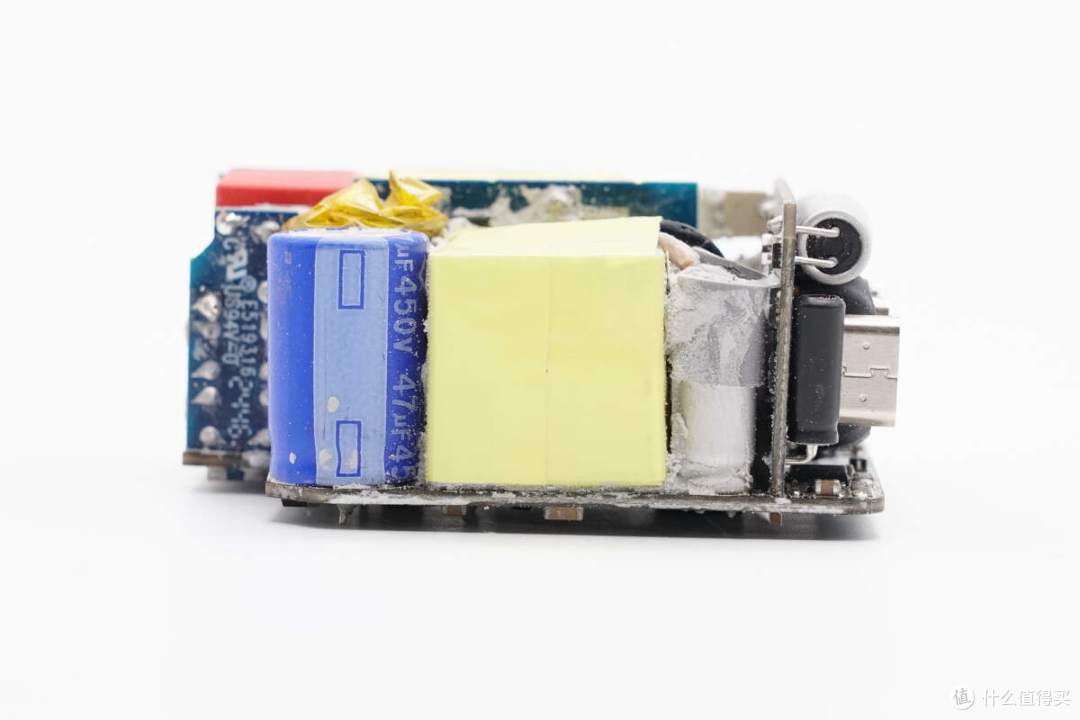

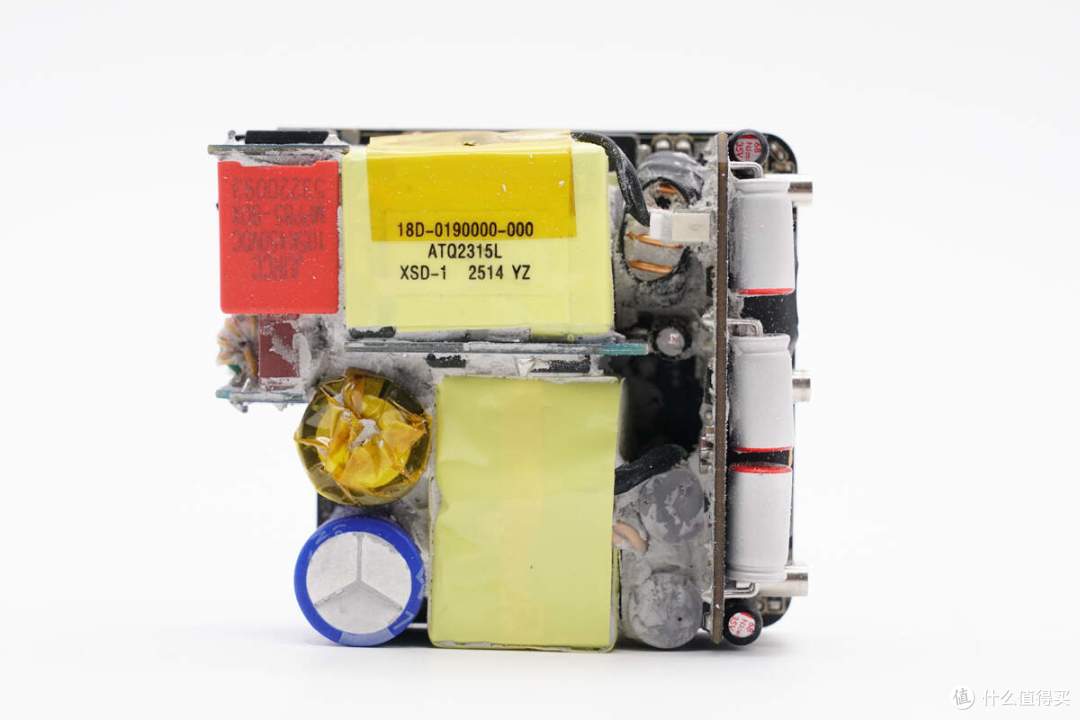

PCBA模块侧面一览，设有高压滤波电容、变压器、滤波固态电容和输出小板。

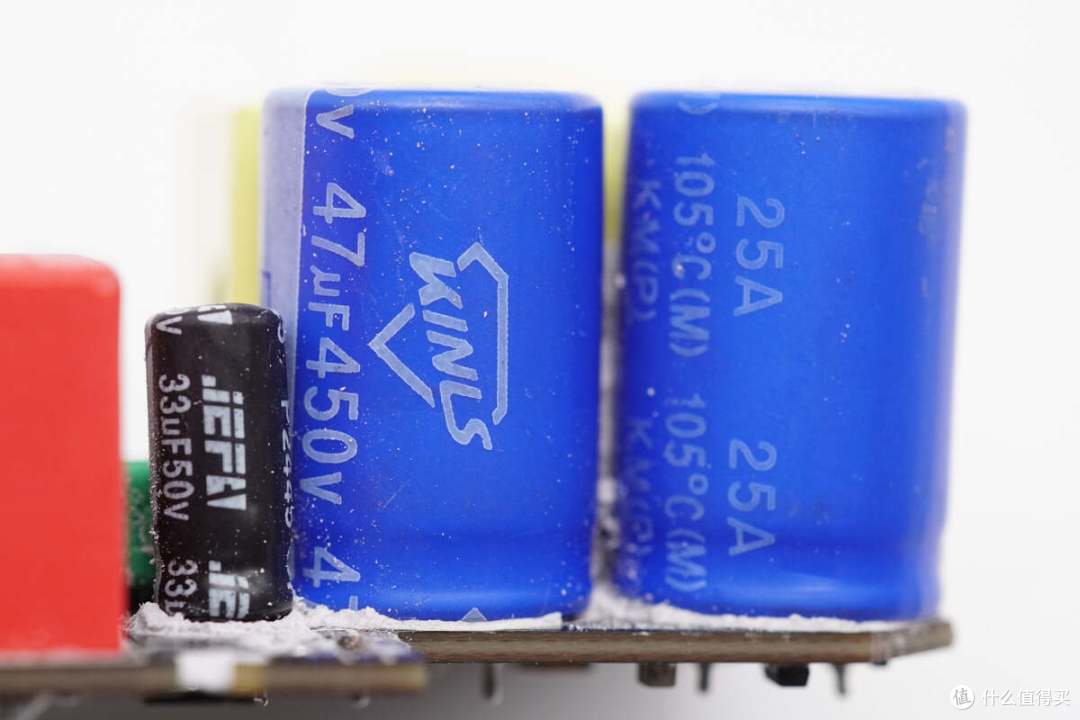

高压滤波电容来自蓝宝石，规格为47μF450V。

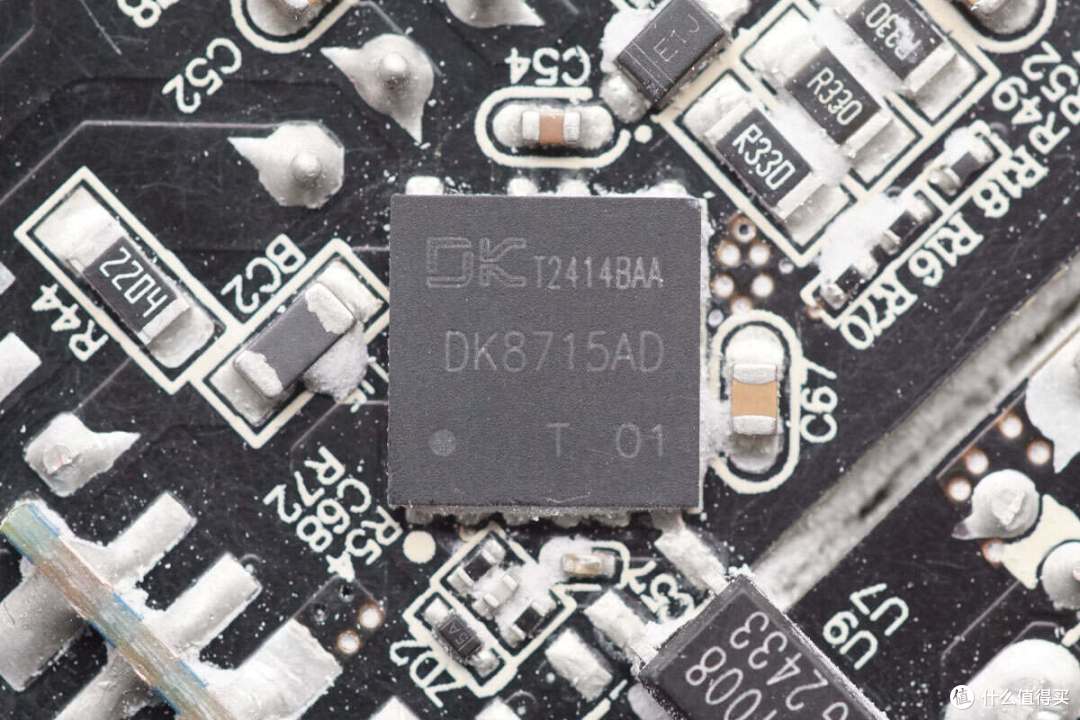

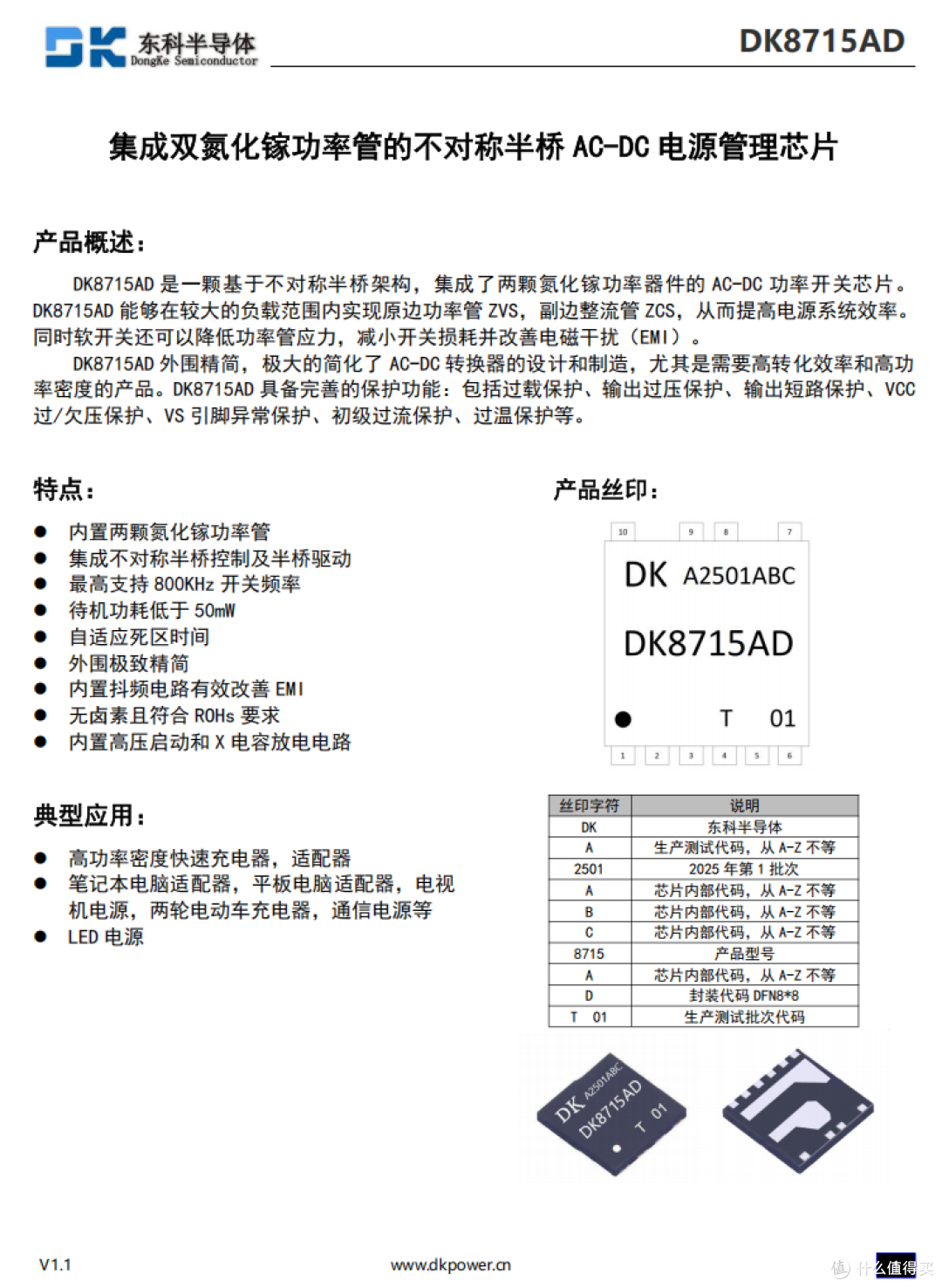

AHB氮化镓合封芯片来自东科半导体，型号DK8715AD，是一颗基于不对称半桥架构，集成了两颗氮化镓功率器件的AC-DC功率开关芯片，其能够在较大的负载范围内实现原边功率管ZVS，副边整流管ZCS，从而提高电源系统效率。同时软开关还可以降低功率管应力，内置全范围抖频电路，从而减小开关损耗并改善电磁干扰。

DK8715AD支持最高800KHz开关频率，前端带有升压PFC的情况下推荐功率为150W，待机功耗小于50mW，具备自适应死区和关断算法，无需外围调节，外围极致精简，同时具备无卤素特性，符合ROHs要求，并内置高压启动和X电容放电电路，为系统提供更高的性能和可靠性。DK8715AD自适应四种负载模式，有效提高各负载段效率，通过搭载DK8715AD，可使转换效率最高可达95.4%。

DK8715AD内置了两颗650V增强型GaN HEMT，内置半桥驱动电路和不对称半桥控制电路。上下管可以自适应死区和关断算法，其中下管（主功率管）自适应死区时间，上管（谐振管）自适应关断时间，无需外围调节，极大的简化了方案设计和调试。同时配备了多功能引脚，这些引脚可以用于退磁检测、输出OVP、Brown in/out等功能，还具有CS负压采样功能从而提高驱动稳定性。

DK8715AD外围精简，可极大简化AC-DC转换器的设计和制造，尤其是需要高转化效率和高功率密度的产品。DK8715AD 具备完善的保护功能：包括过载保护、输出过压保护、输出短路保护、VCC过/欠压保护、VS引脚异常保护、初级过流保护、过温保护等。

为主控芯片供电的滤波电容来自杰发，规格为33μF50V。

谐振电容来自捷威电子，规格为0.33μF250V。

变压器采用胶带严密缠绕绝缘。

奥伦德OR1008光耦用于输出电压反馈调节。

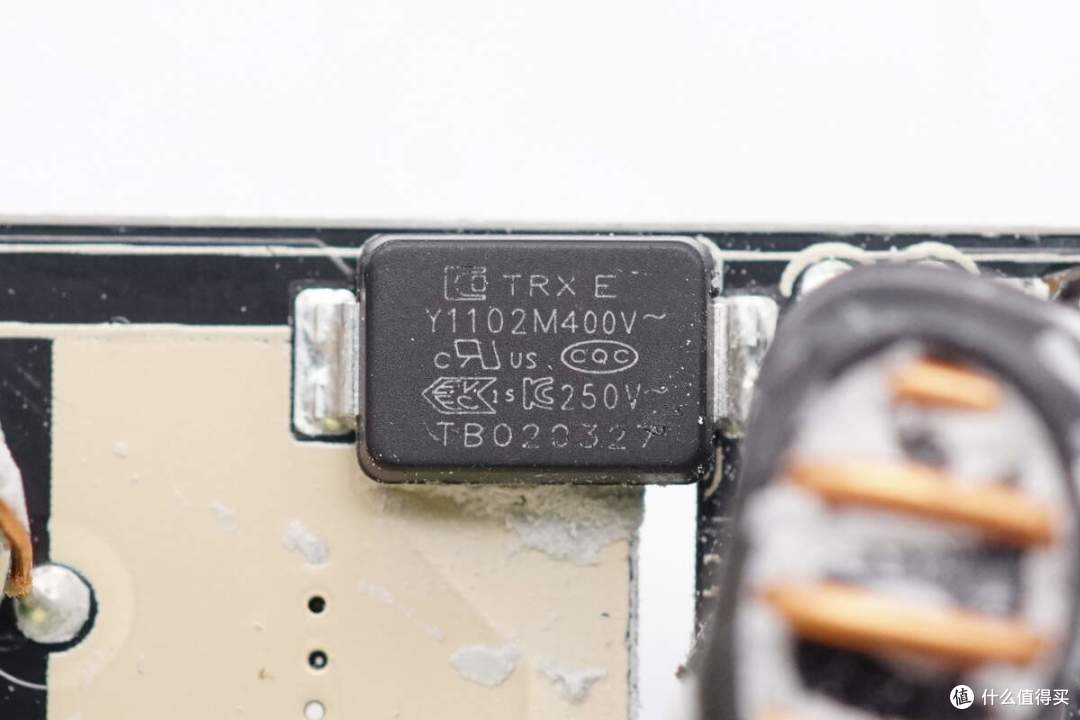

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

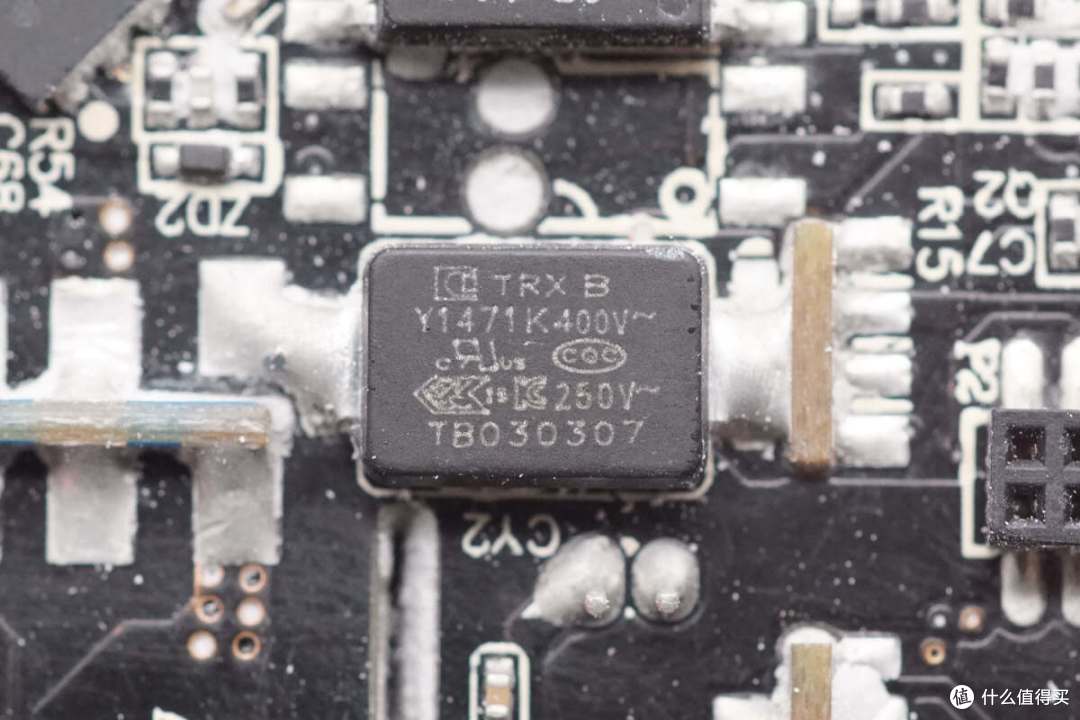

另一颗料号为TMY1471K。

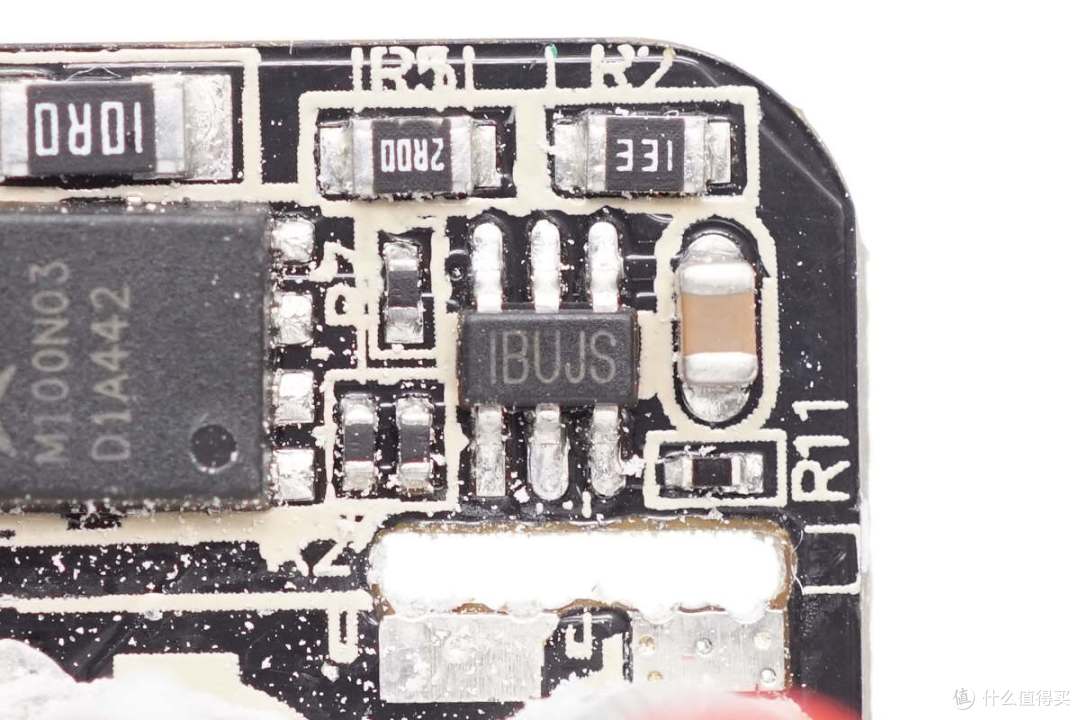

同步整流控制器来自芯源系统，丝印BUJ，型号MP6951，是芯源系统最新推出的一款同步整流控制器，支持DCM，CCM，QR，ZVS工作模式，还支持ACF主动钳位反激和HFB混合反激，工作频率可达1MHz，支持驱动氮化镓同步整流管，支持高侧和低侧应用，采用TSOT23-6封装。

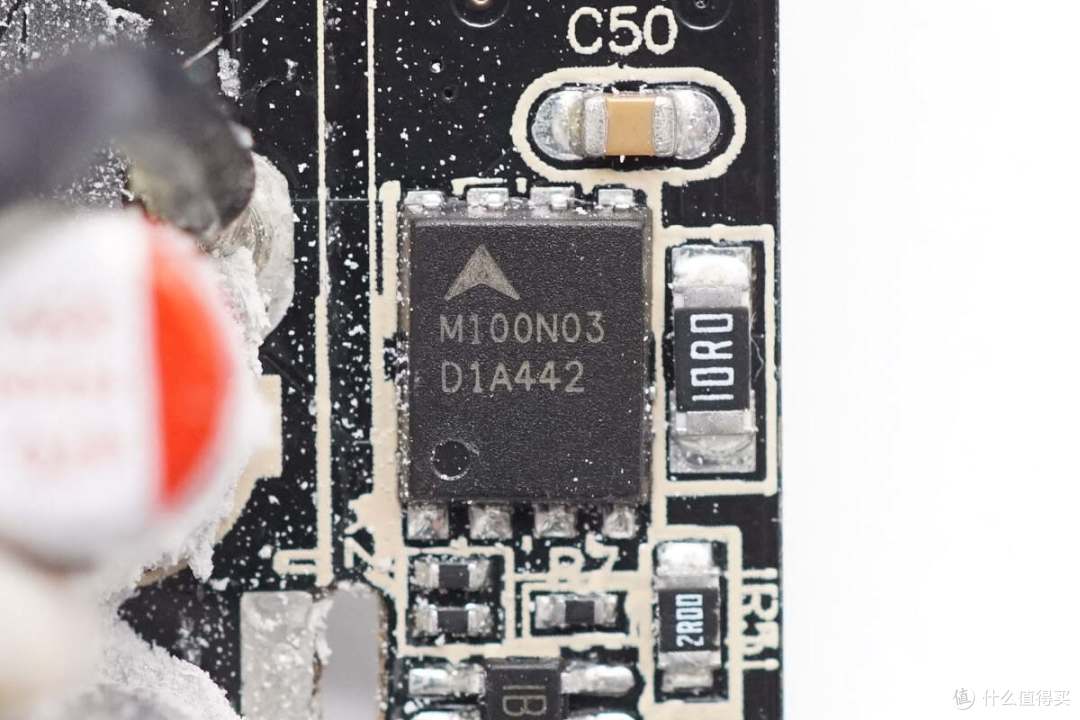

同步整流管来自ARK艾科微，丝印M100N03，型号为AKCM100N03DC8，NMOS管，耐压100V，导阻5.2mΩ，采用DFN5*6封装。

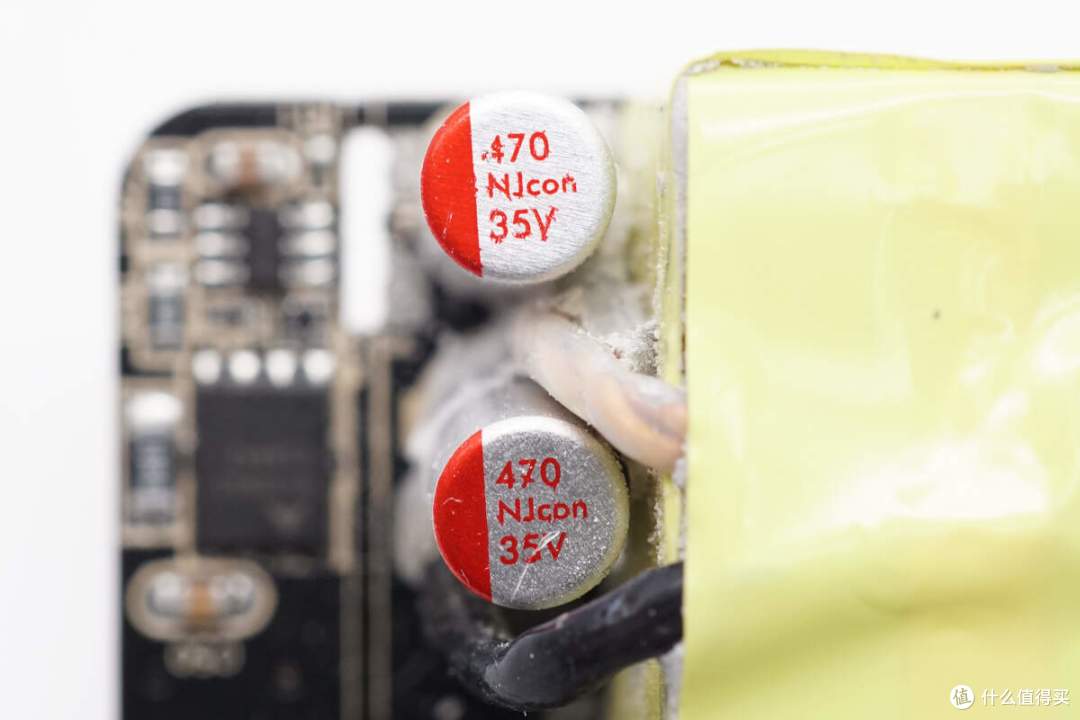

滤波固态电容来自永立，规格为470μF35V，两颗并联。

充电器输出端焊接垂直小板。

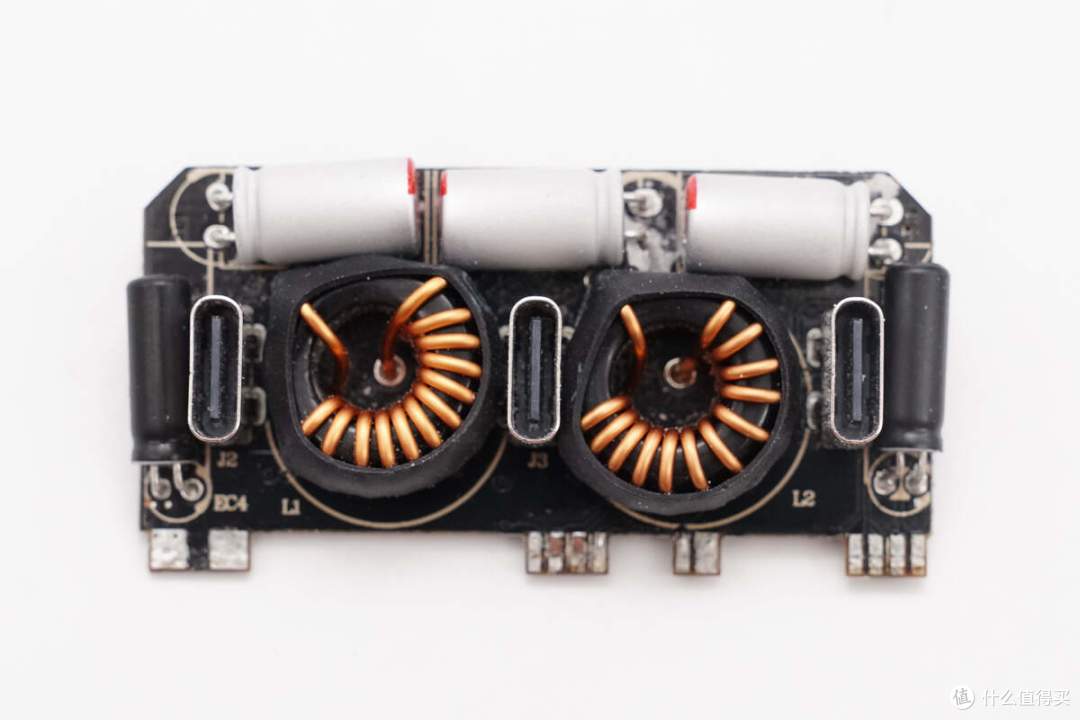

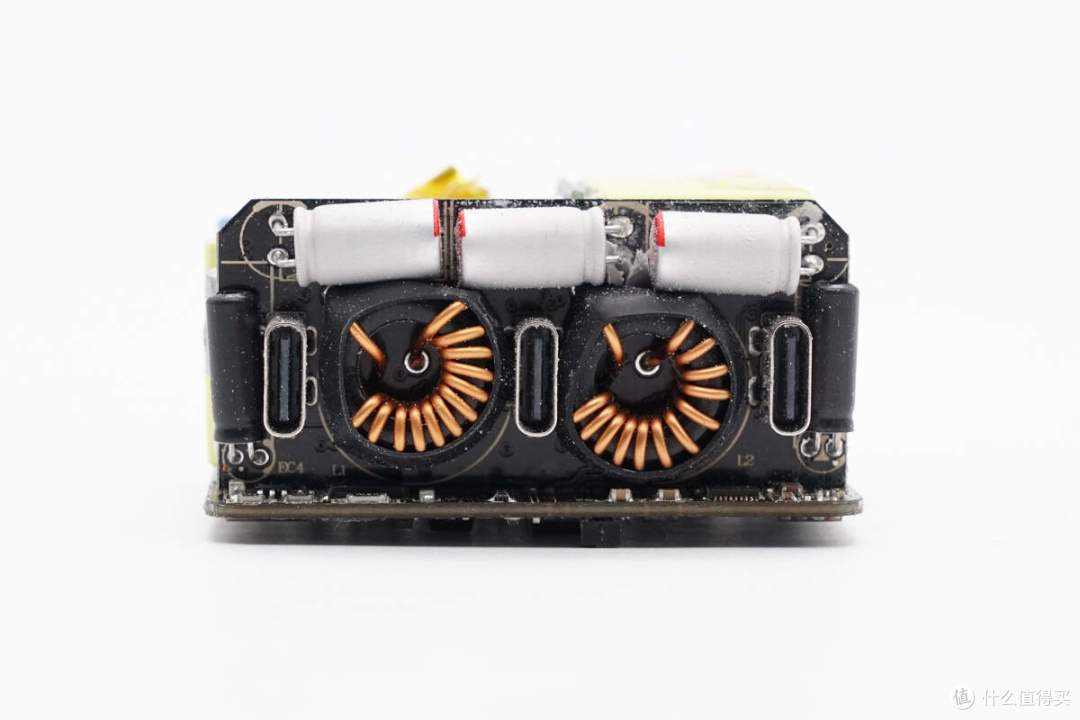

小板焊接USB-C接口、磁环降压电感和滤波电容。

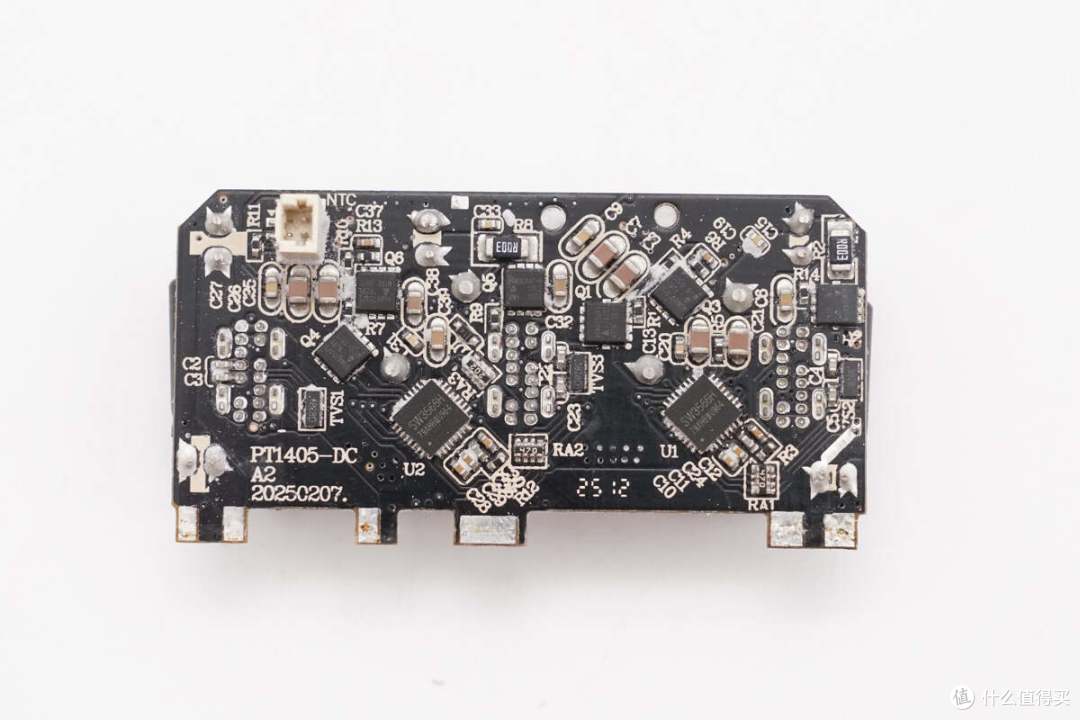

小板背面焊接降压协议芯片，对应的同步降压管和VBUS开关管。USB-C母座为过孔焊接，牢固耐用。

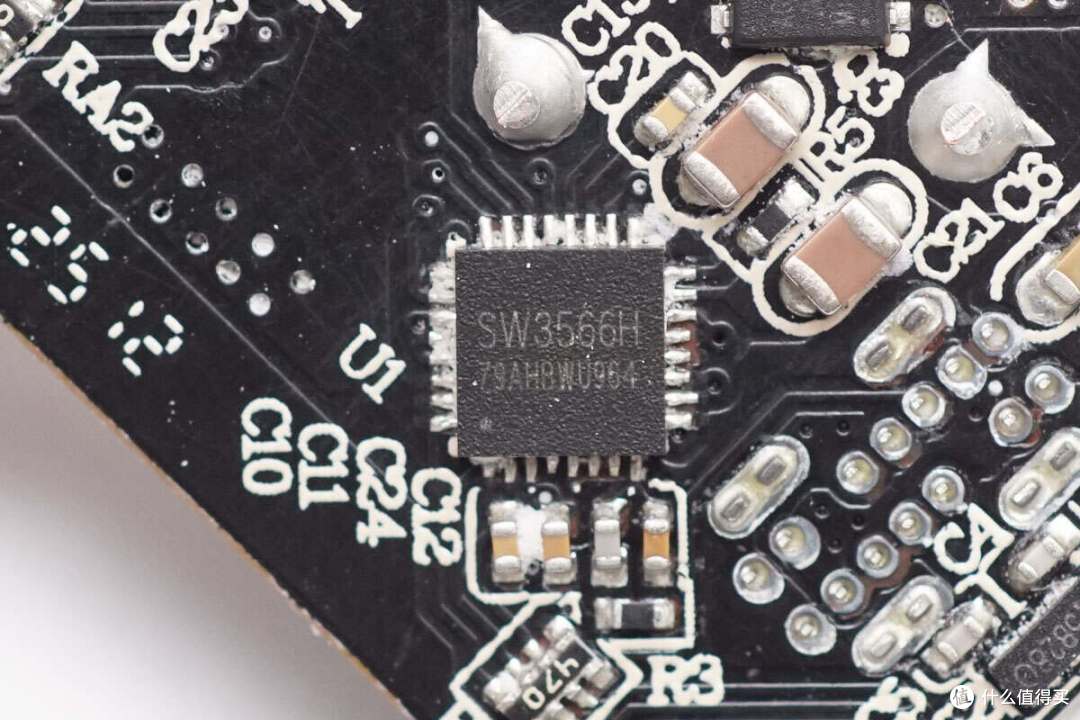

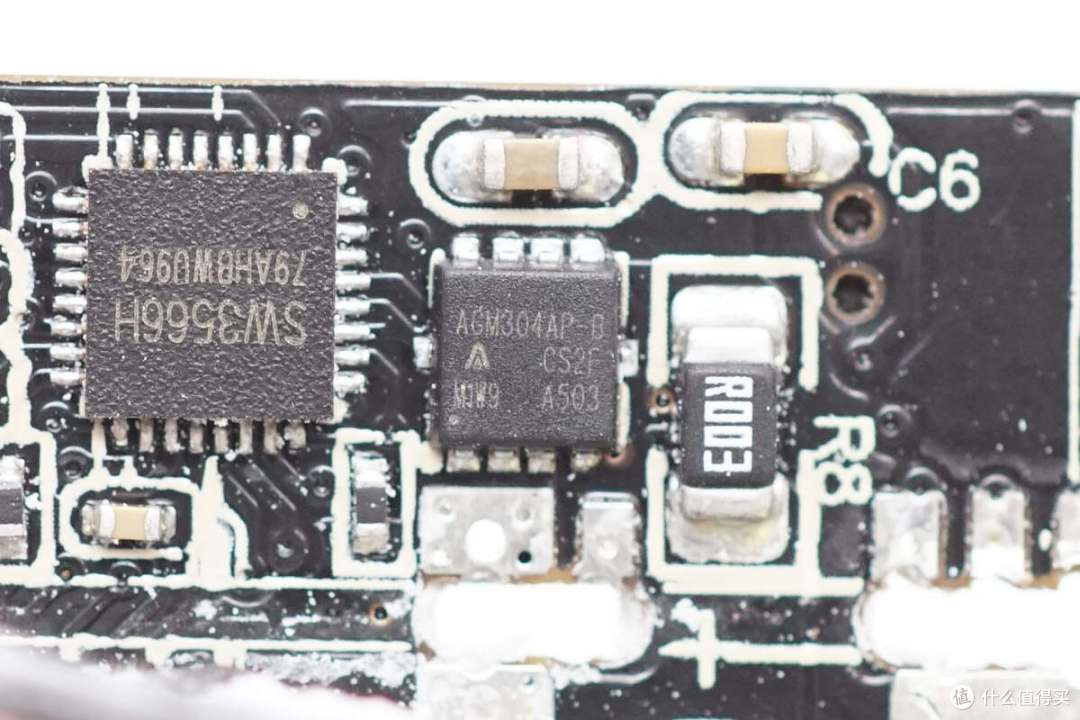

充电器USB-C1接口使用智融SW3566H降压协议芯片，这颗芯片是一款高集成度的多快充协议双口充电SOC芯片，支持USB-C和USB-A接口充电，并支持双口独立限流。芯片内部集成了高效率同步降压转换器，支持20V7A和28V5A输出，支持PD3.1/QC/SCP/UFCS等快充协议，支持快充协议定制，最大支持140W输出功率。

SW3566H集成了CC/CV模式，双口管理逻辑和母线电压检测，搭配对应的降压开关管和VBUS开关管即可实现双口降压输出。芯片内置的降压转换器工作频率为180KHz，支持PWM和PFM工作模式。输出电流，线损补偿等保护阈值均可通过I2C接口进行设定，内置的ADC可实现输入输出电压，输出电流，芯片温度等9个通道的数据采样，支持外接MCU进行参数显示。

SW3566H支持36V输入电压，最高输出电流7A，芯片内置软启动，输入过压/欠压保护，输出过压/欠压保护，输出过流/短路保护，DP/DM/CC过压保护，芯片过热保护和外接NTC热敏电阻保护，以及限功率保护。芯片采用QFN4*4-32封装。

充电头网拆解了解到，智融SW3566H此前还被安克65W 2C1A氮化镓充电器、公牛240W 3C1A氮化镓桌面充电器、绿联300W 4C1A五口PD氮化镓快充充电器、今翔140W 3C1A氮化镓快充充电器、古石188W多口桌面充电器、TOMAX拓玛140W 3C1A氮化镓充电器等产品采用，芯片性能质量获客户一致认可。

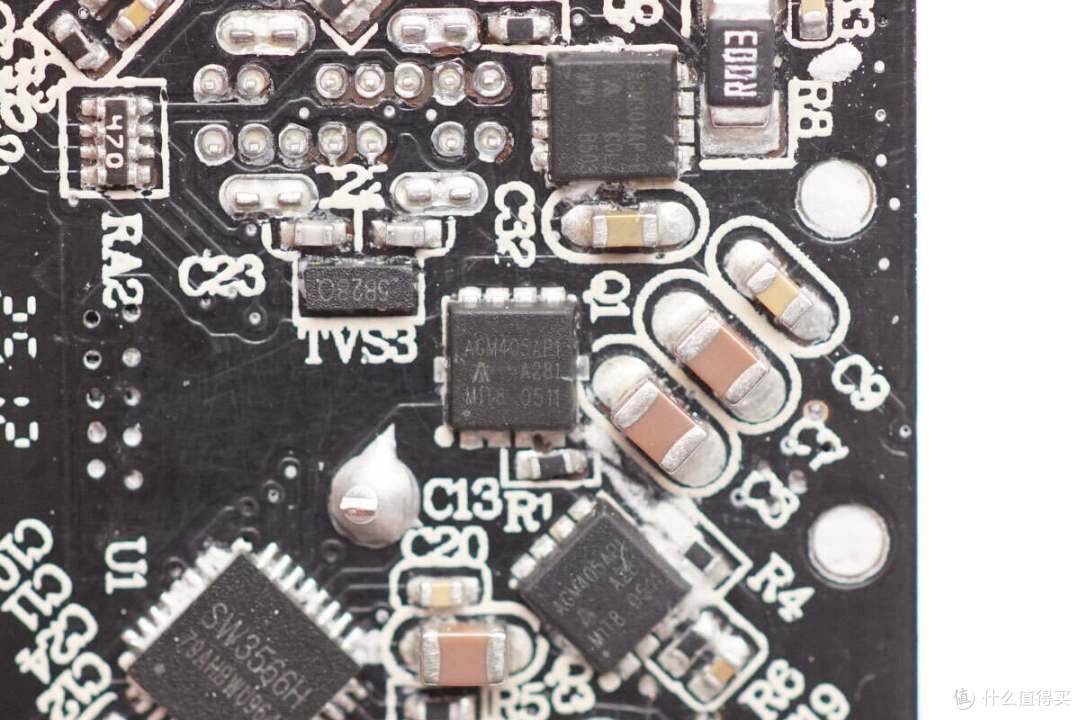

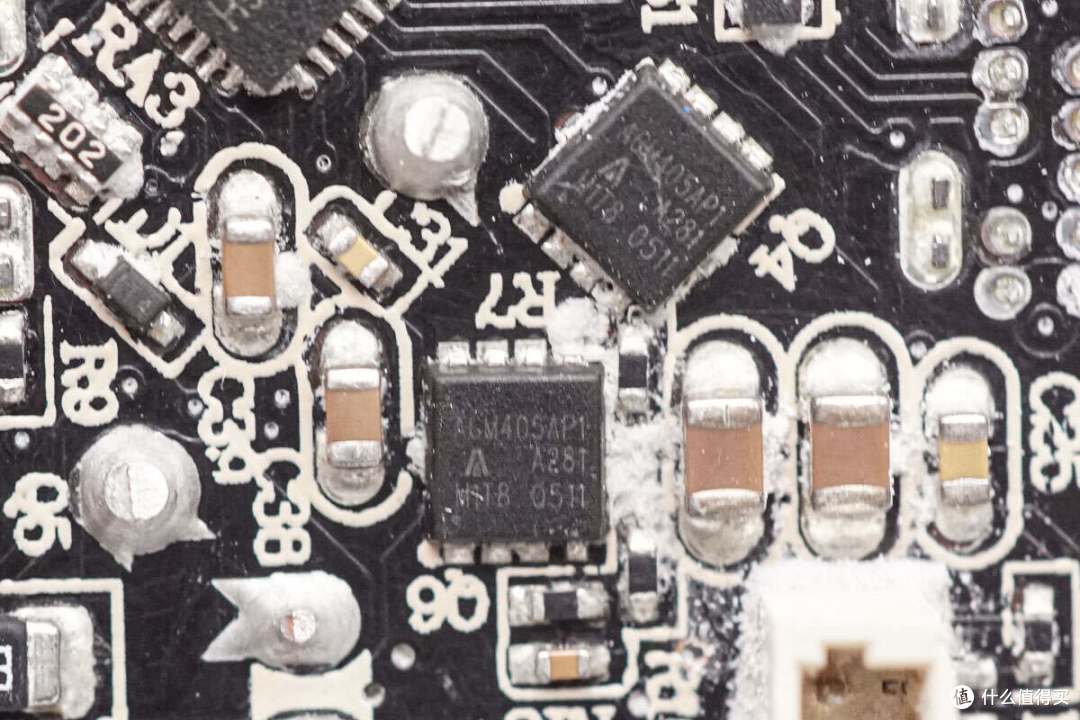

同步降压开关管来自芯控源，型号AGM405AP1，NMOS，耐压40V，导阻5.7mΩ，采用PDFN3.3*3.3封装。

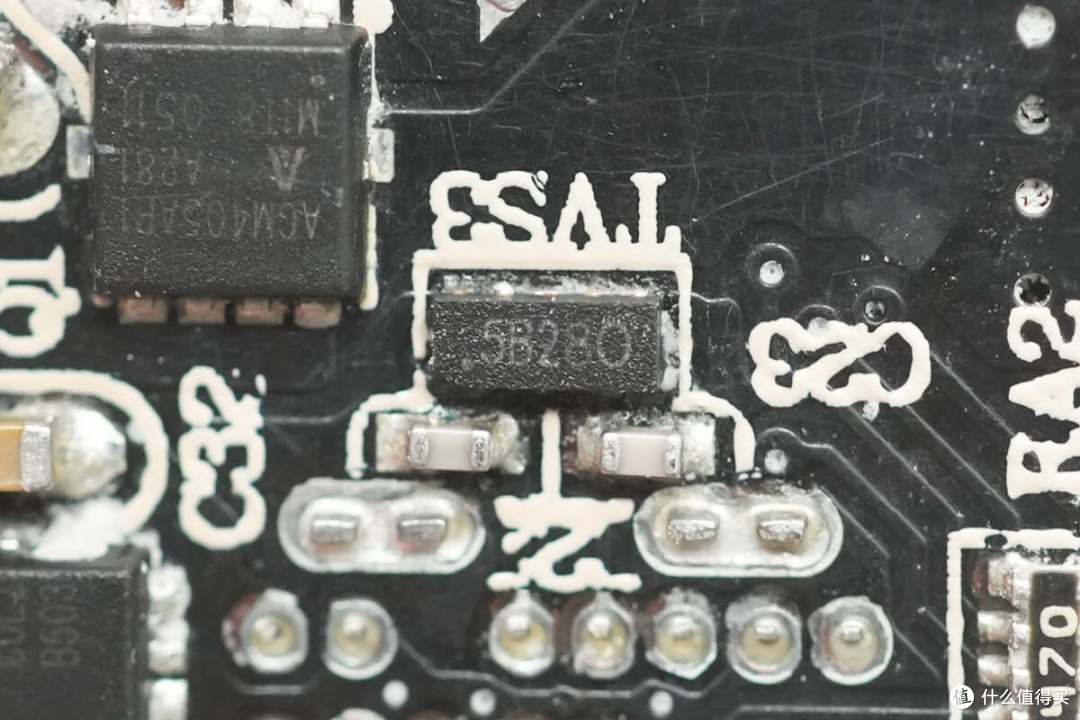

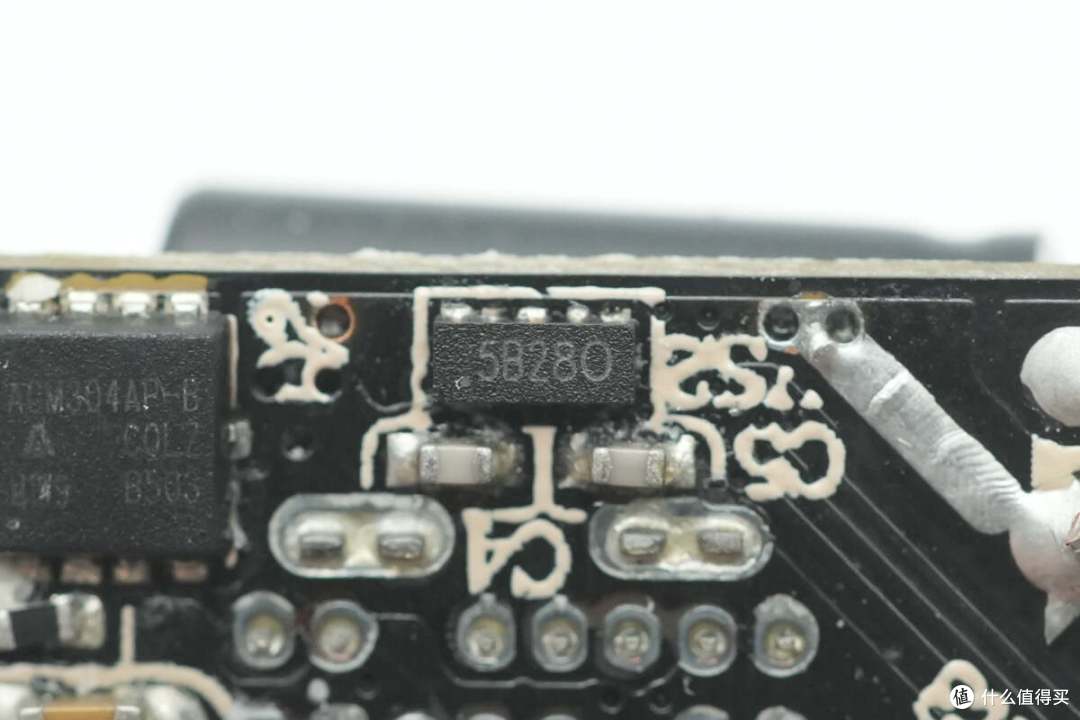

用于USB-C接口静电保护的TVS阵列来自高特，丝印5B28O，型号为GESD5B284JDO，器件为非对称设计，内置两个5V双向TVS和两个28V单向TVS，具备低漏电流和低钳位电压，用于PD应用中的数据线和CC线过电压保护，采用DFN2510封装。

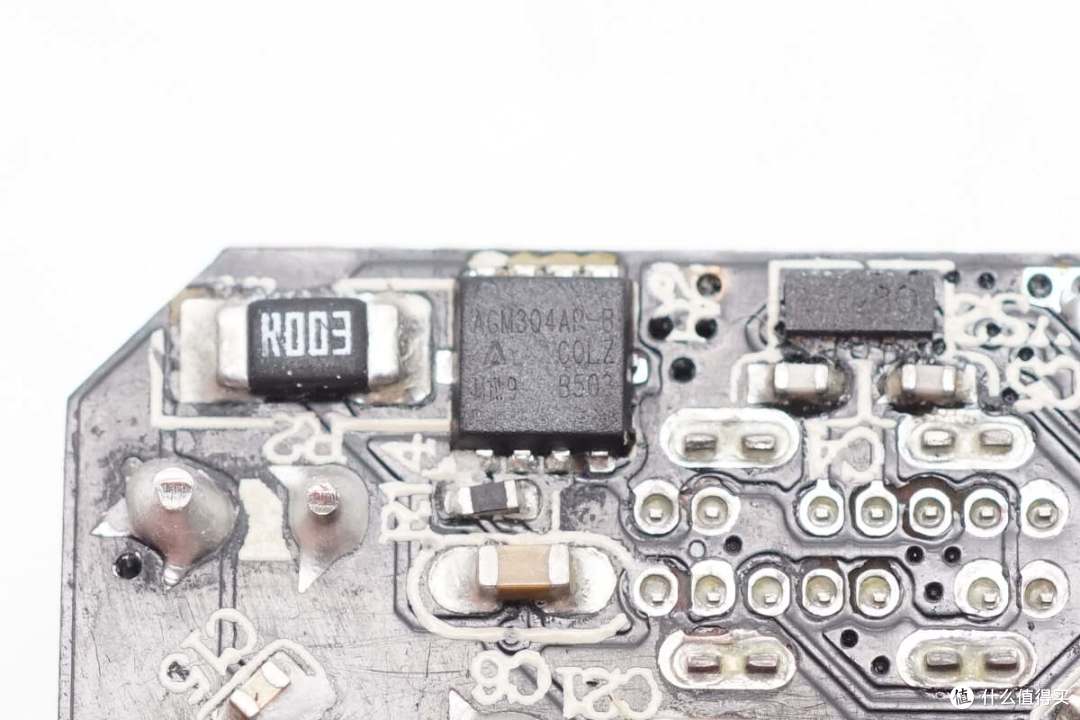

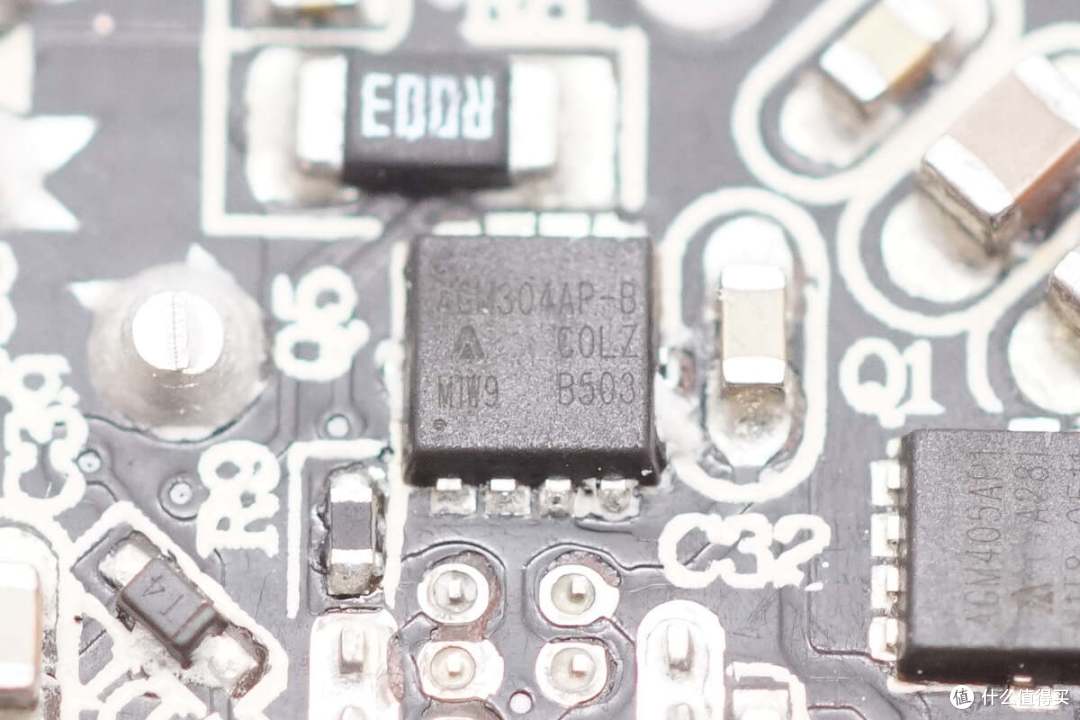

VBUS开关管来自芯控源，型号AGM304AP-B，NMOS，耐压35V，导阻3.1mΩ，采用PDFN3.3*3.3封装。

USB-C2接口采用智融科技SW3566H降压协议芯片。

同步降压开关管采用芯控源AGM405AP1。

VBUS开关管采用芯控源AGM304AP-B。

用于USB-C接口静电保护的TVS阵列采用高特GESD5B284JDO。

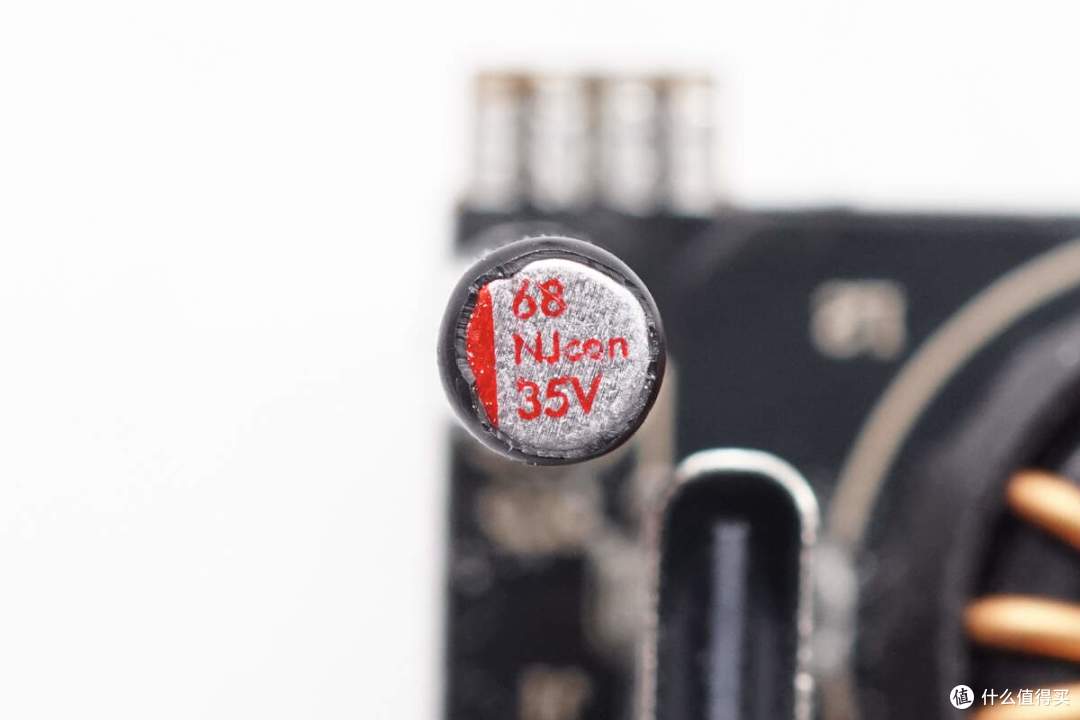

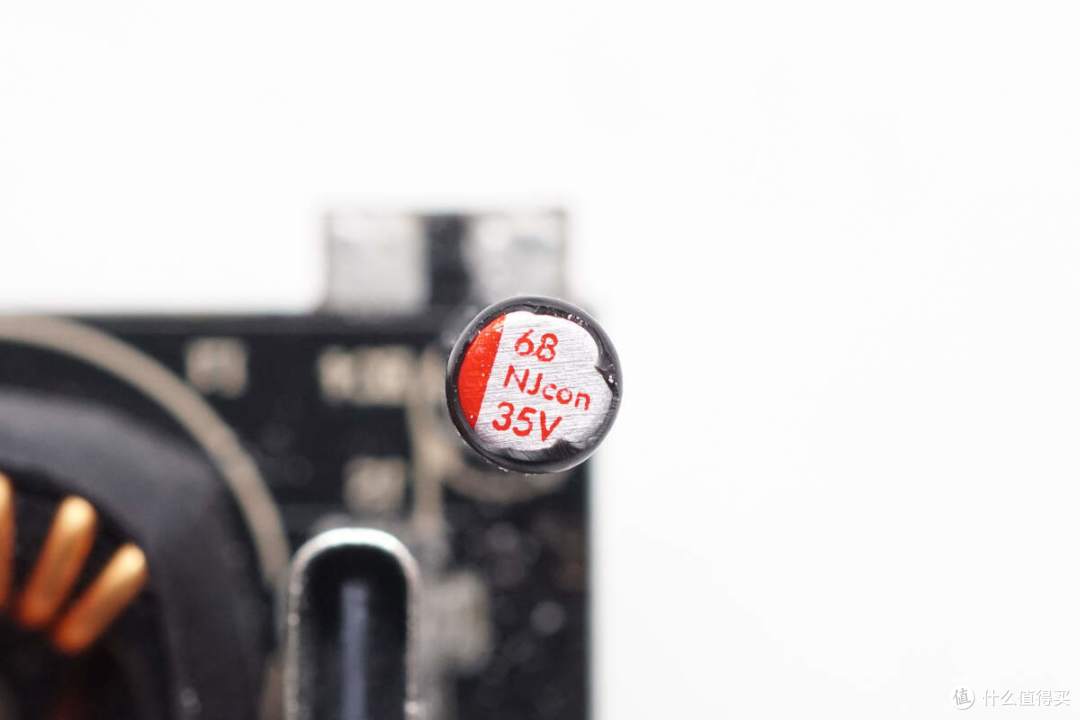

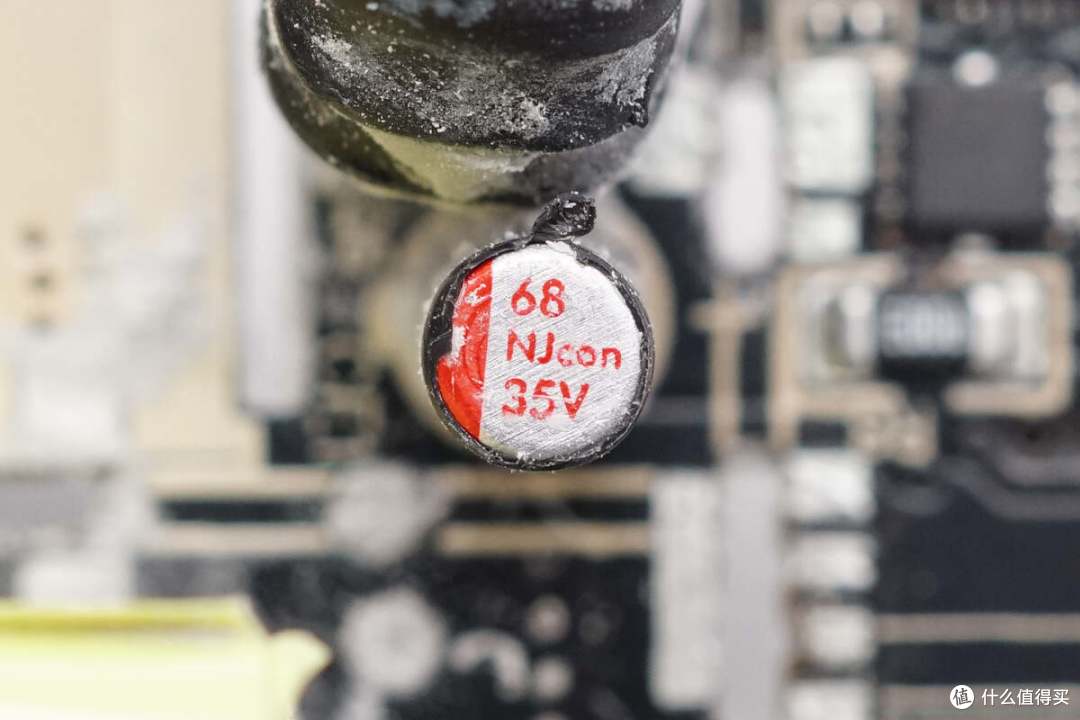

输入滤波电容来自永立，规格为68μF35V。

另一颗滤波电容规格相同。

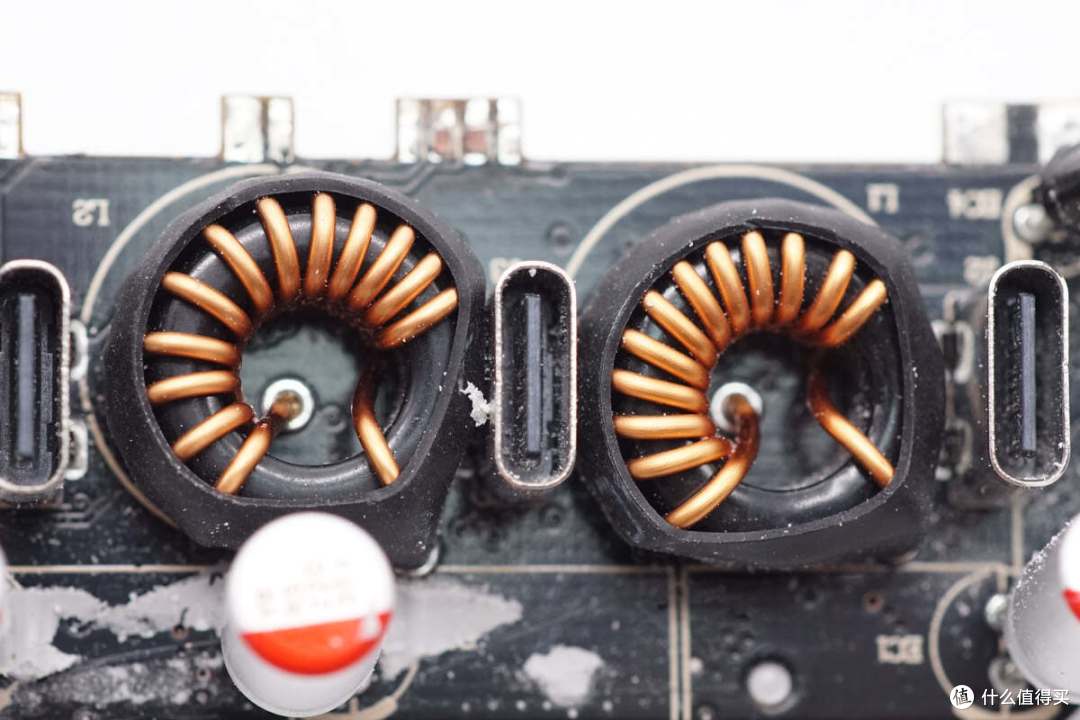

两颗磁环降压电感特写，外套热缩管绝缘。

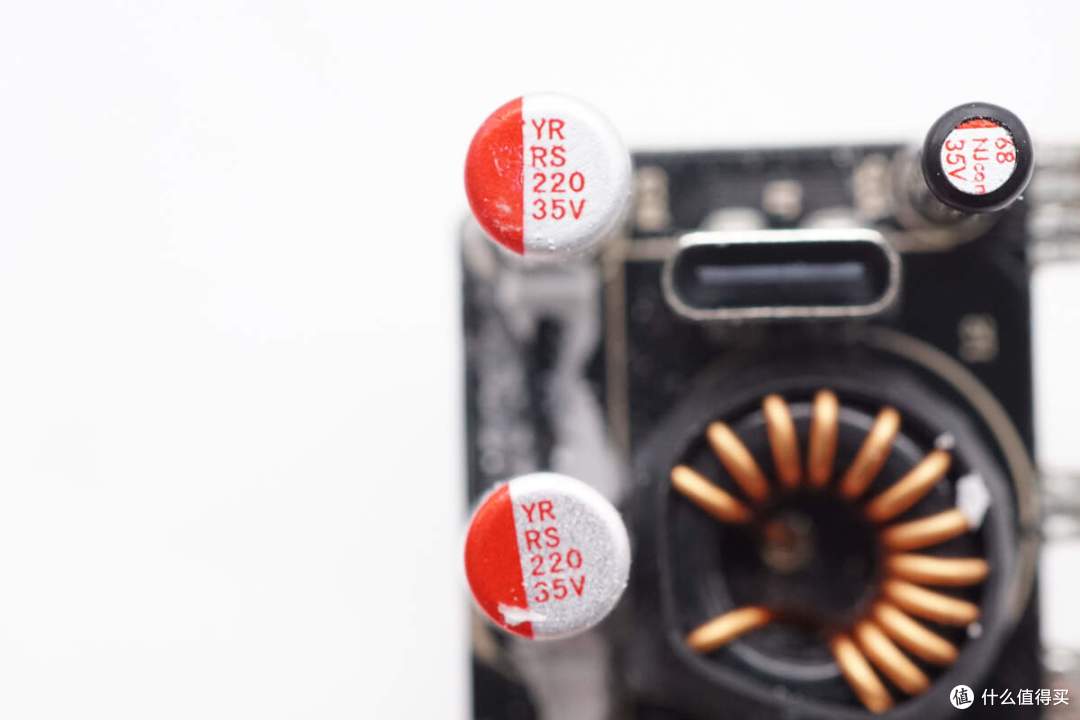

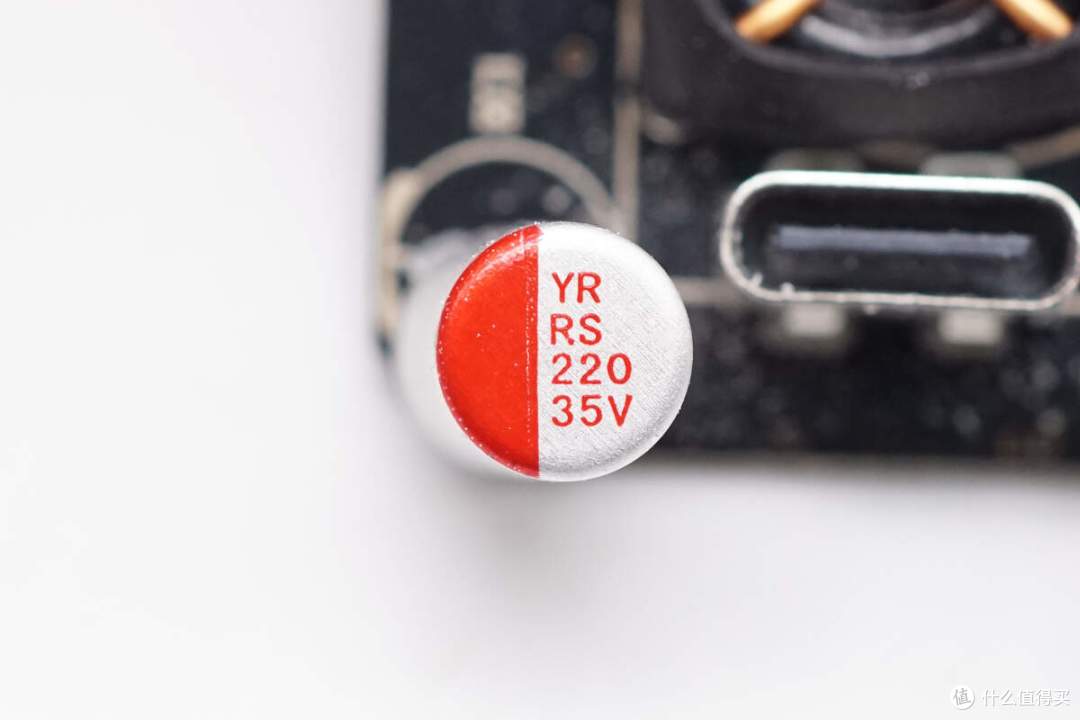

两颗滤波电容规格为220μF35V。

第三颗滤波电容规格相同。

USB-C3接口同样采用智融科技SW3566H降压协议芯片。

输入滤波电容规格为68μF35V。

磁环降压电感外套热缩管绝缘。

降压电感下方设有同步降压开关管，采用芯控源AGM405AP1。

VBUS开关管采用芯控源AGM304AP-B。

用于USB-C接口静电保护的TVS阵列采用高特GESD5B284JDO。

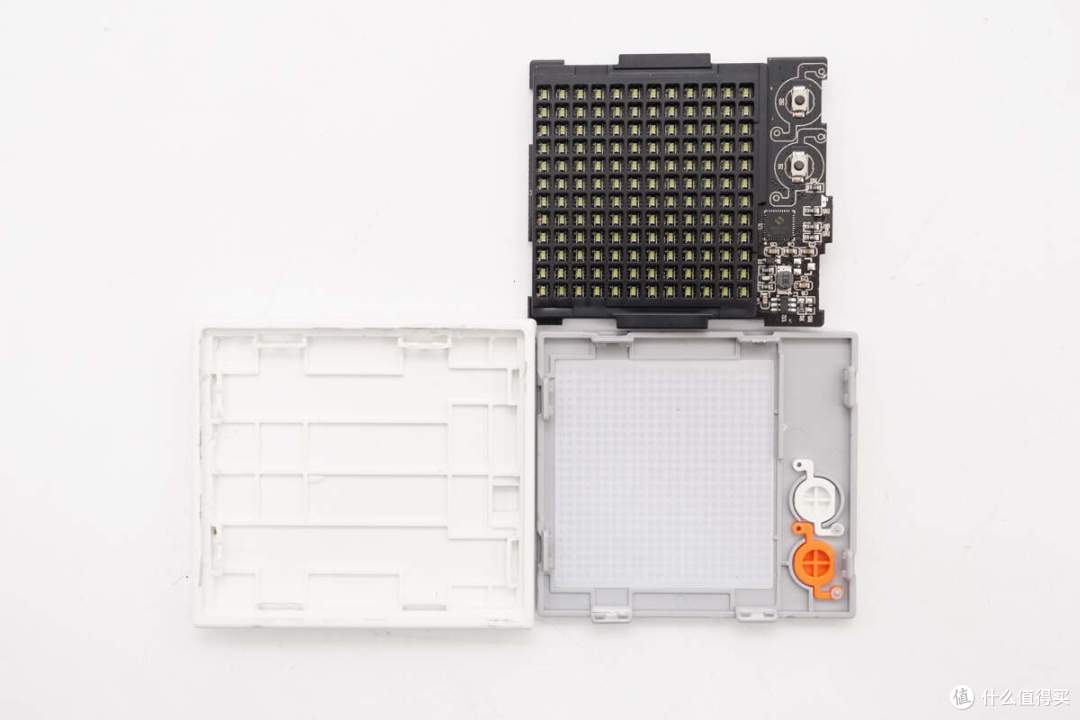

最后拆解点阵屏模块，沿壳体接缝拆开外壳，内部为PCBA模块。

灰色盖板内部设有均光板和按键。

PCBA模块正面设有贴片LED点阵，右侧设有贴片按键和主控MCU。

PCBA模块背面为LED灯走线。

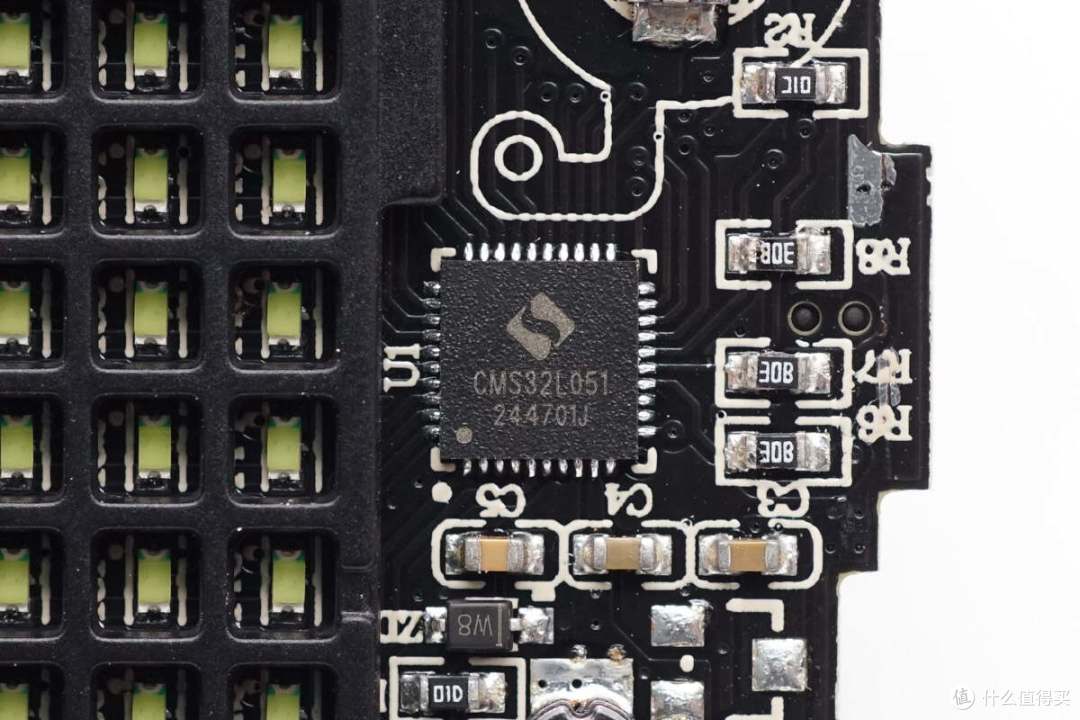

用于LED点阵屏控制的MCU来自中微半导体，型号CMS32L051，芯片内置ARM Cortex-M0+CPU，内置64KB FLASH和8KB SRAM，采用QFN40封装。

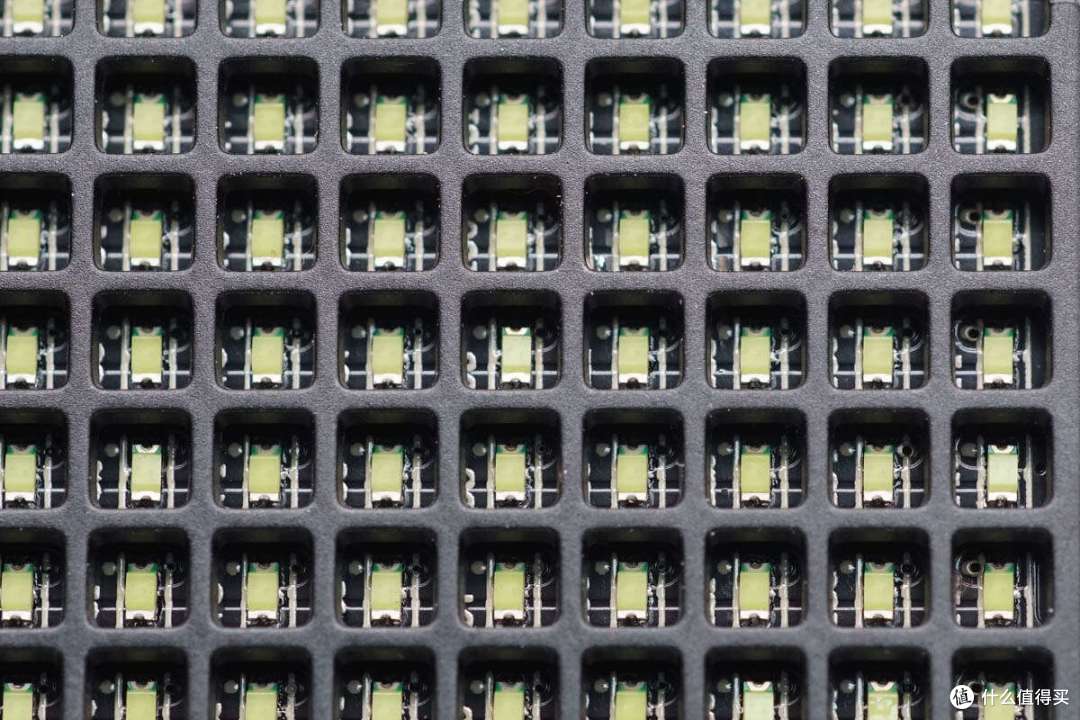

贴片LED灯特写，设有塑料格栅遮光。

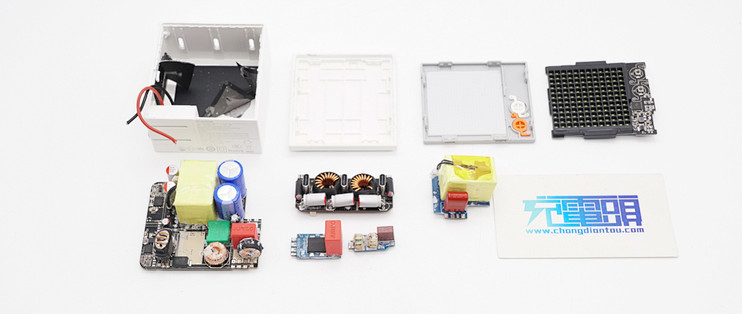

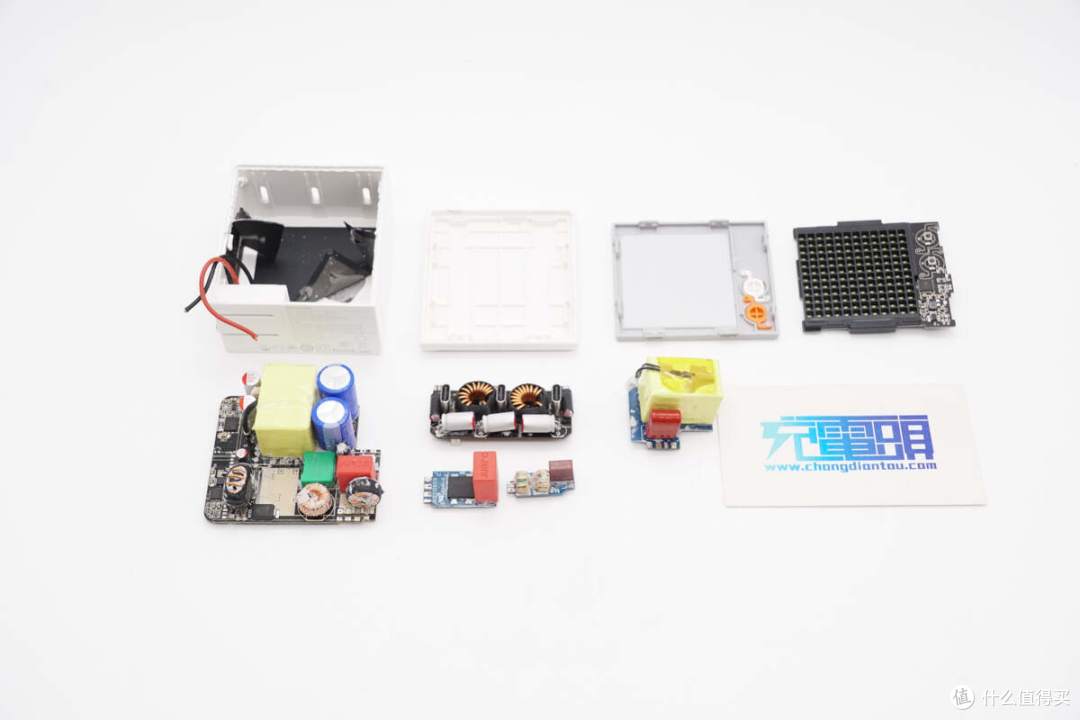

全部拆解一览，来张全家福。

充电头网拆解总结

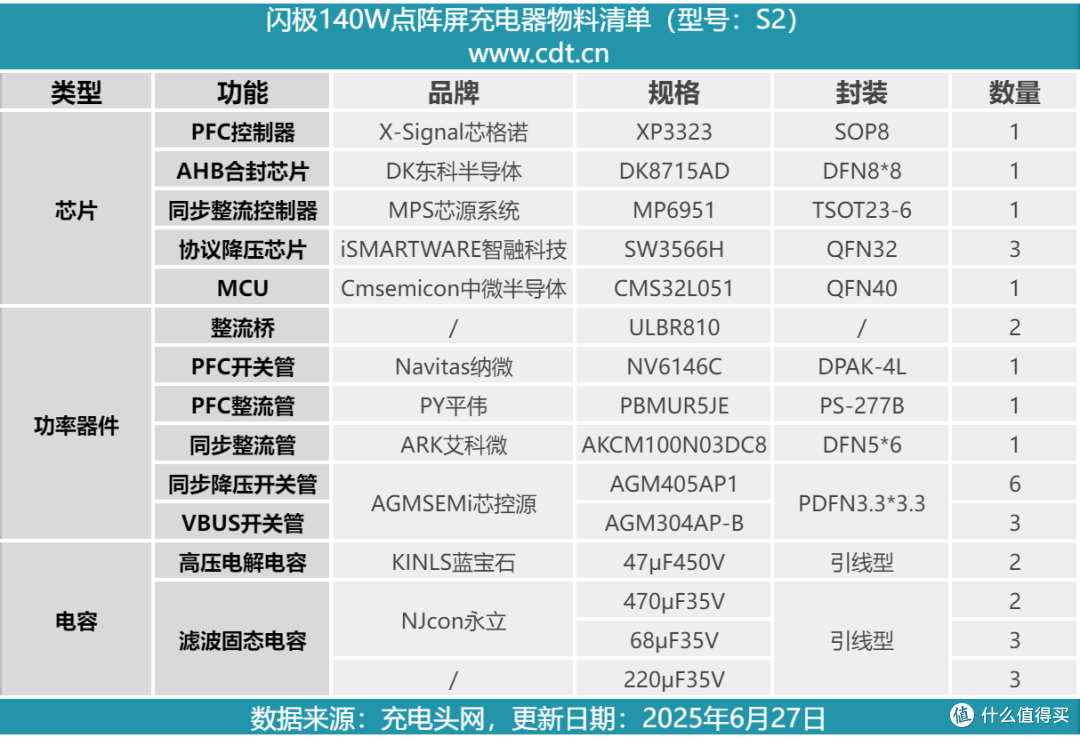

最后附上闪极140W点阵屏充电器的核心器件清单，方便大家查阅。

闪极点阵屏140W氮化镓充电器采用方形外观设计，配有折叠插脚，便于日常携带。充电器具备三个USB-C接口，支持功率盲插，接口同时使用时支持功率自动分配。机身侧面的数显屏支持总输出功率显示，单个接口功率显示，支持亮度调节和角度调节，符合使用习惯。

充电头网通过拆解了解到，闪极这款氮化镓充电器采用多块PCB焊接组成，充分利用空间，充电器内部使用PFC+AHB架构，使用芯格诺XP3323 PFC控制器搭配纳微NV6146C氮化镓开关管，AHB合封芯片使用东科DK8715AD。

充电器为降压输出，使用三颗智融科技SW3566H用于接口降压输出，搭配使用芯控源开关管。充电器内置NTC热敏电阻进行过热保护，输出使用固态电容滤波，USB-C接口采用高特TVS阵列进行静电保护，PCBA模块整体打胶灌封，壳体内部粘贴石墨贴纸散热，做工和用料扎实可靠。
