我的diy之路 篇四十六：加量降价？七彩虹 B760i D5 主板搭配宏碁掠夺者Hermes冰刃内存超频测试

这里想和大家分享一款来自七彩虹的CVN B760I FROZEN WIFI D5 V20 登陆舰的ITX 主板，一直以来我最喜欢尝试的装机方案就是ITX 主机了。紧凑的设计，精巧版型以及出色的颜值，都是我选择它的原因。在装机方面，虽然ITX 主机在装机中会有诸多限制，但是在我看这恰恰是DIY的乐趣。

最近也终于等到了七彩虹更新自家采用D5内存的ITX 主板，这款CVN B760I FROZEN WIFI D5 V20 登陆舰相比D4版本可以说迟到的有点久了。不过七彩虹也没让我失望，供电部分的加强与D5 高规格内存的支持都让我等待没有被浪费。而且它的首发价格更是做到949元，相比之前D4版本首发的时候可以说是加量又降价的存在了。这里也搭配手上的宏碁掠夺者 Hermes 冰刃内存，来看看这款七彩虹CVN B760I FROZEN WIFI D5 V20 登陆舰的表现如何吧？

外观设计：

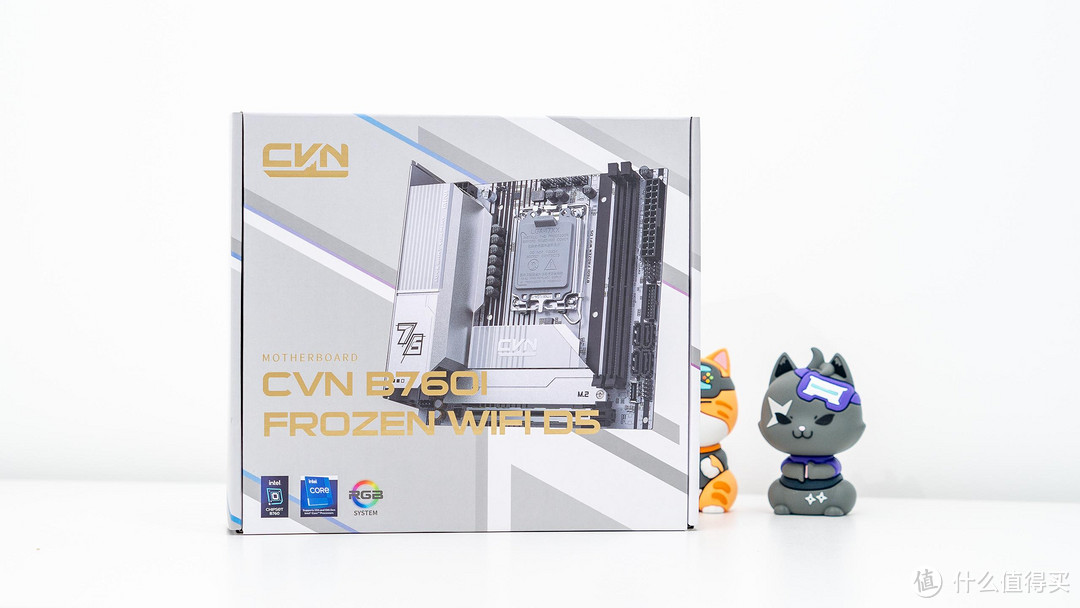

我一直喜欢七彩虹CVN 系列主板的一个重要的理由就是七彩虹真的把配色玩明白了，搞清楚了玩家想要的是什么。这款七彩虹CVN B760I FROZEN WIFI D5 V20 登陆舰依旧是采用白色和银色的配色设计，外包装方面没什么说的可以直观的从包装上看出主板的散热盔甲与之前D4版本略有变化。

包装背面是主板的各类参数。

外观上，依旧是白色PCB 主板搭配银色的散热盔甲设计。整体布局与之前的D4 版本如出一辙，只是在散热片的外观设计上有些许变化。

白色的PCB 设计，在目前市场上并不多见。如果想搭配更纯粹的白色主机的话，七彩虹一定是兼具性价比与颜值不错的选择。

吸引我上手这款主板的一个重要原因就是其在供电部分的加强，升级到了90A 高规格的Dr.Mos，相比之前这可谓是巨大的升级了。

内存方面，双槽强化DDR5 内存插槽。而且具有不错的超频能力，官方介绍可以实现XMP 8000MHz（OC）实现高频高能，迎战未来。设计测试下，搭配各家内存都可以很好的实现XMP 高频功能，后面也有搭配宏碁掠夺者 Hermes 6800MHz 16GB x2 冰刃内存做的超频测试。

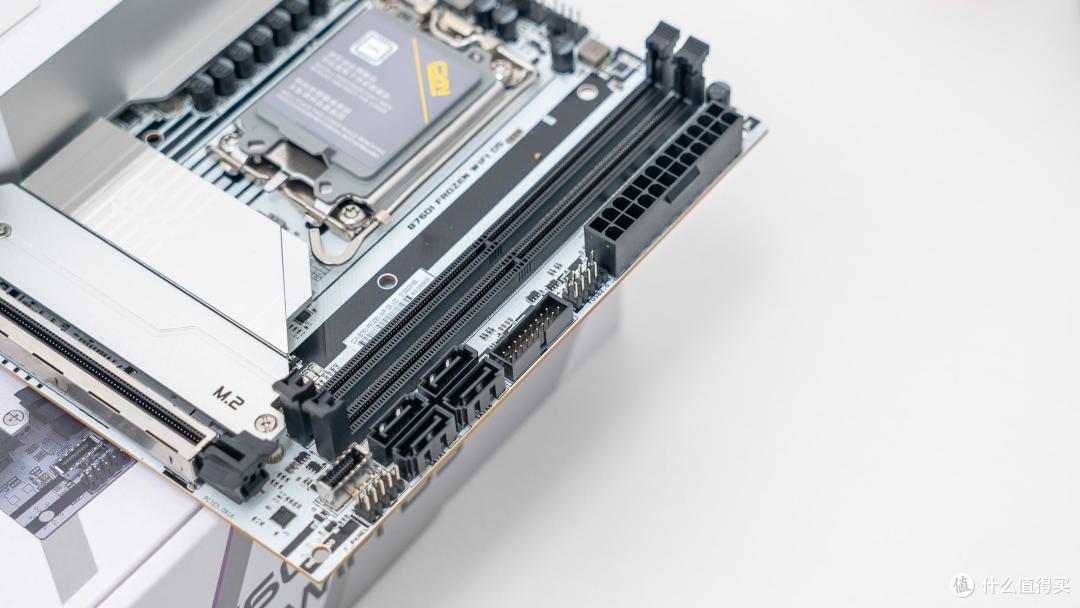

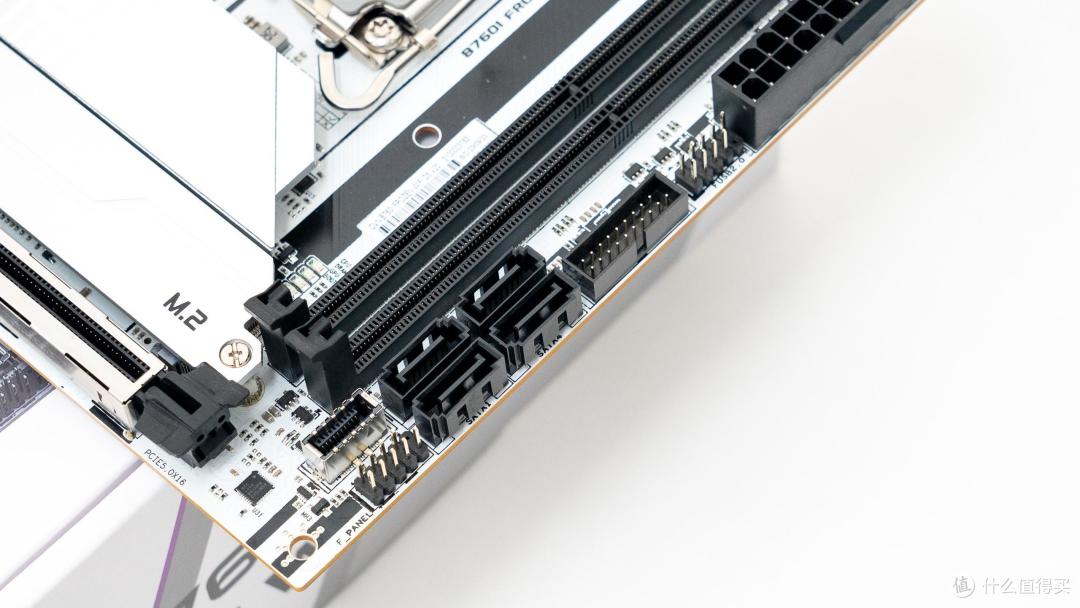

接口布局上与之前基本一致，主板前置Type-C 也从之前版本的5Gbps 升级到了10Gbps好评。

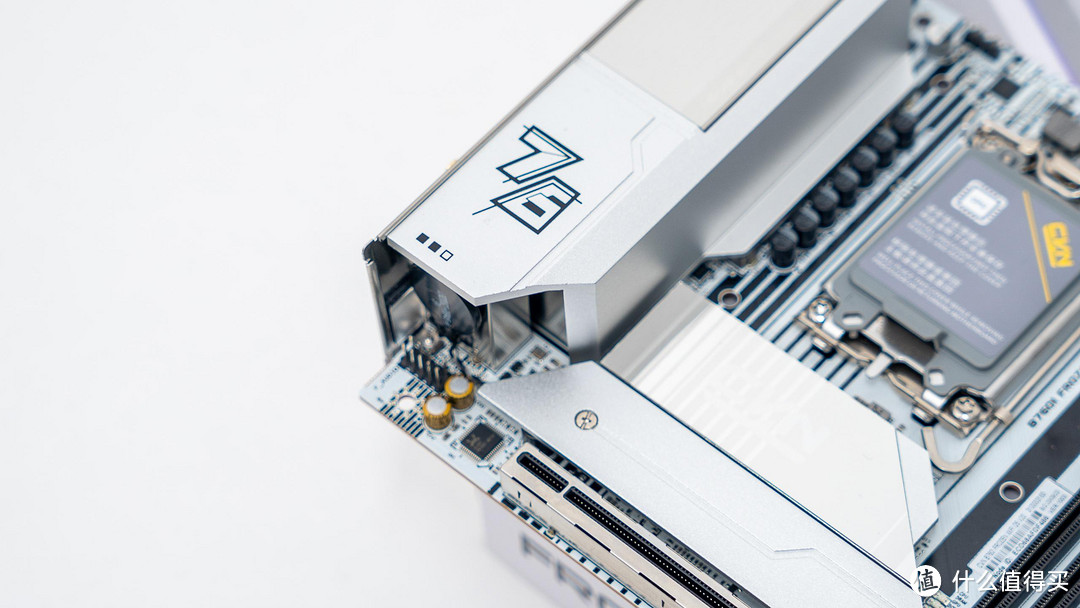

I/O 接口部分也与之前一致，可以看到这款主板的还加入了隐藏式散热风扇可以帮助其主动散热，配合一体式合金散热装甲可以有效的帮助Dr.Mos 散热。这是在这个价位规格的ITX 主板上比较少见的了，此外像是Wi-Fi 6与2.5G 网口都没拉下。

主板的I/O 散热盔甲的外观上与之前做了设计上的变化，不过也没有加入光效支持。

主板的供电接口一侧是5VRGB 插针接口，可以实现灯光同步。通过iGame Center 软件可以实现整体的灯光同步。

顶部三个PWM 风扇接针设计使用方便。

七彩虹CVN B760I FROZEN WIFI D5 V20 登陆舰还加入对intel 14代酷睿处理器的支持，搭配最新的14代处理器也无需到手在更新的bios了。

在主板正反两侧各提供了一个PCIe 4.0x4 的M.2 接口，可以安装2280 尺寸的M.2 SSD。

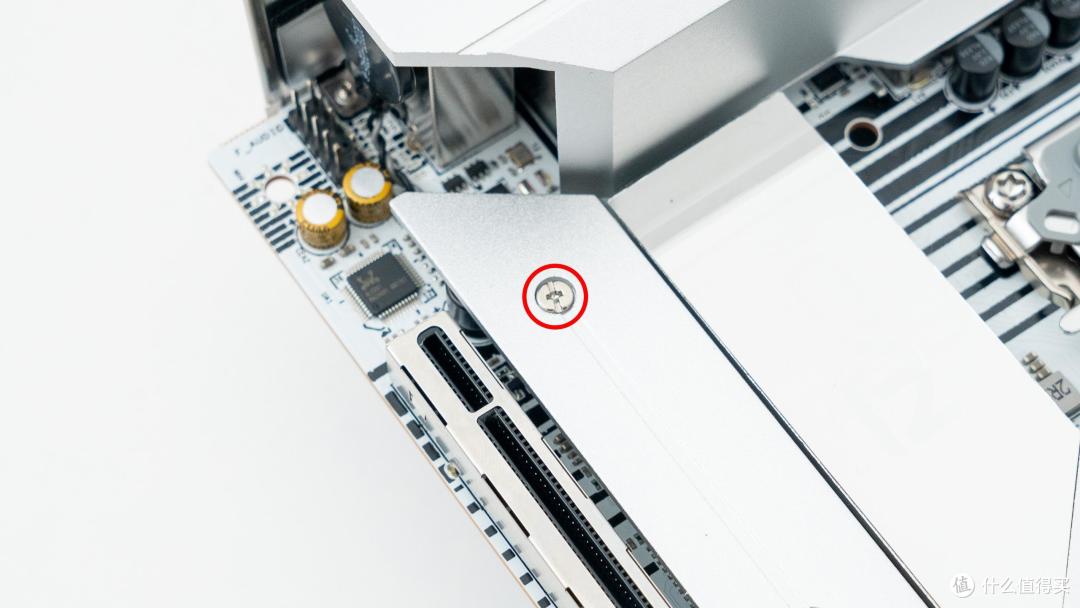

不过想吐槽的还是主板正面M.2 SSD 散热装甲上的螺丝，希望后续产品可以做成防脱落设计或者采用支持磁吸的螺丝吧。对于这样不支持磁吸的小螺丝，在装机固定时还有些繁琐。

拆解部分：

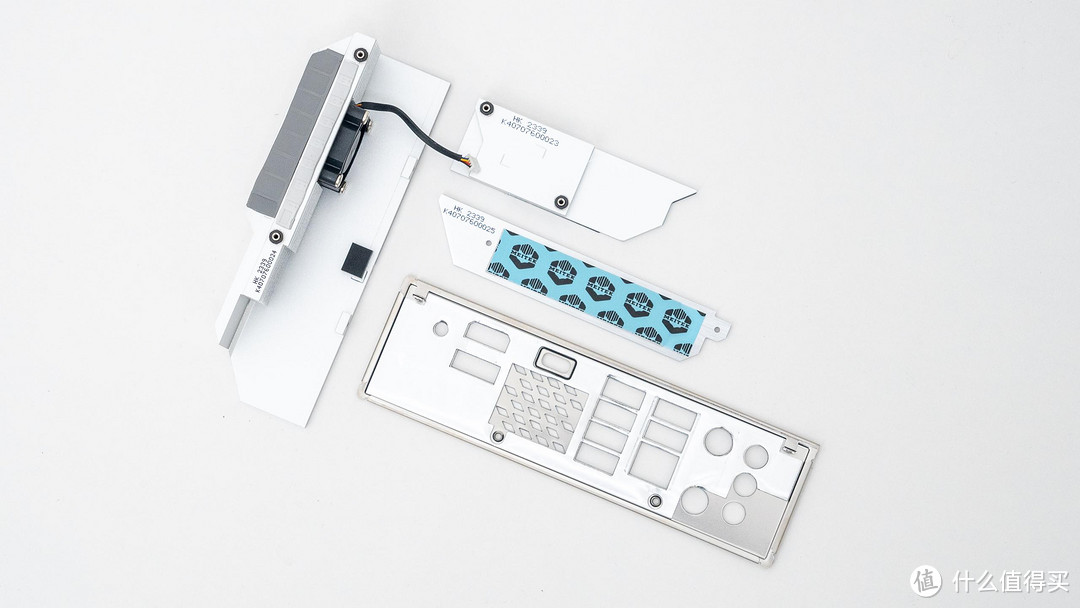

这里也对七彩虹CVN B760I FROZEN WIFI D5 V20 登陆舰主板做了拆解，主要想看看内部的核心供电部分的升级，以及I/O 散热装甲下的风扇。正常大家自己装机的话，自己可不要对主板散热装甲进行拆卸的。

通过拆解可以看到，这款主板的散热装甲都非常厚实，Mr.Dos 供电部分也有导热垫片加入。

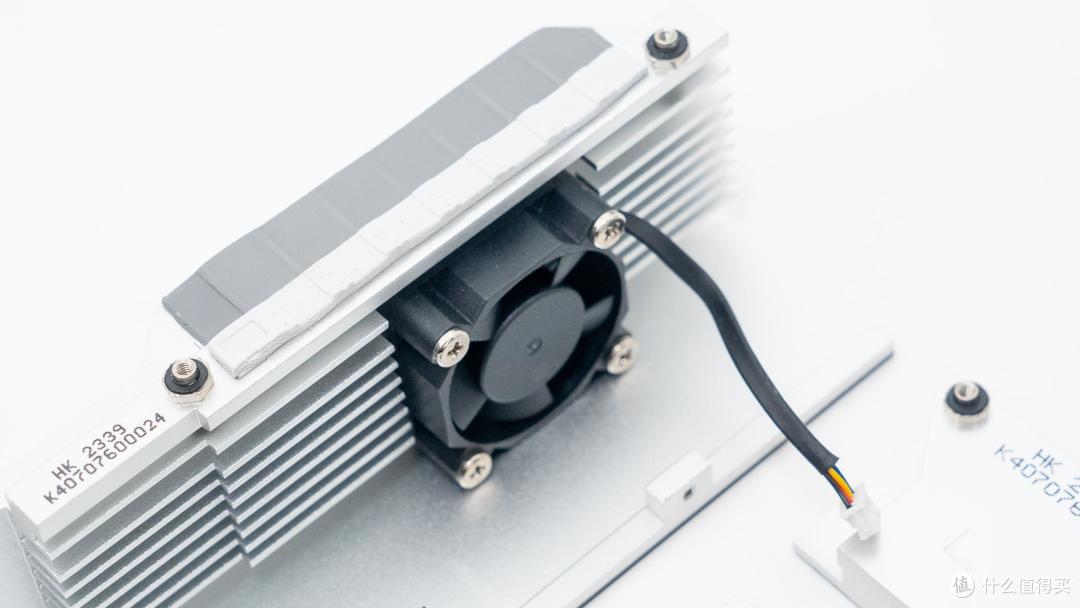

一体式I/O 挡板被拆下后可以直观的看到内部的小风扇，实际使用中如果不关注的话可能并不会觉查到这里还有风扇的，因为实际噪音根本就听不到。但是运行测试时，如果把手靠近I/O 区域风扇出风口位置还是可以感受到风量的。

原本还担心这样的小风扇会是暴力扇，但是实际也是支持温控调速的。所以不用担心噪音问题，实际也没遇到过。

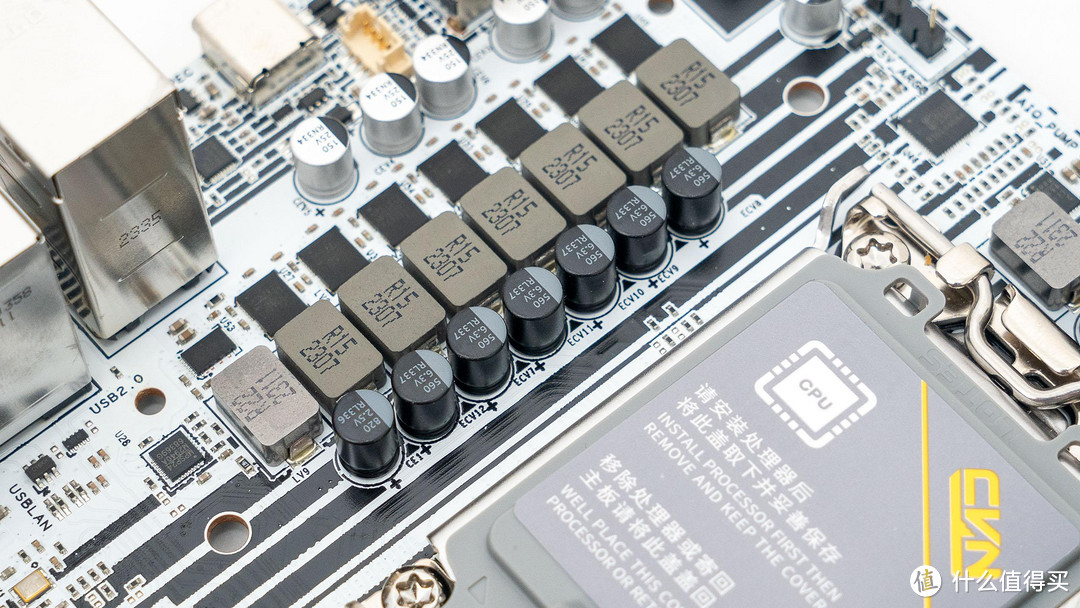

拆下I/O 散热装甲后就可以看到下方的90A 的Dr.Mos了 ,通过拆机可以看到用的是MP87691和 2960R 两个非常成熟的方案，而核显供电和VCCAUX 供电均为1相，芯片是MPPR9694。整体相比D5 版本升级很多。可以看到七彩虹的诚意，这样的升级也让这款主板可以搭配136K 或是137K 这样的处理器，至于为啥不推荐14代，估计大家应该也知道。毕竟不够友好的价格与能效比，自己用还是13代产品在目前更合适大家选择。

测试平台介绍：

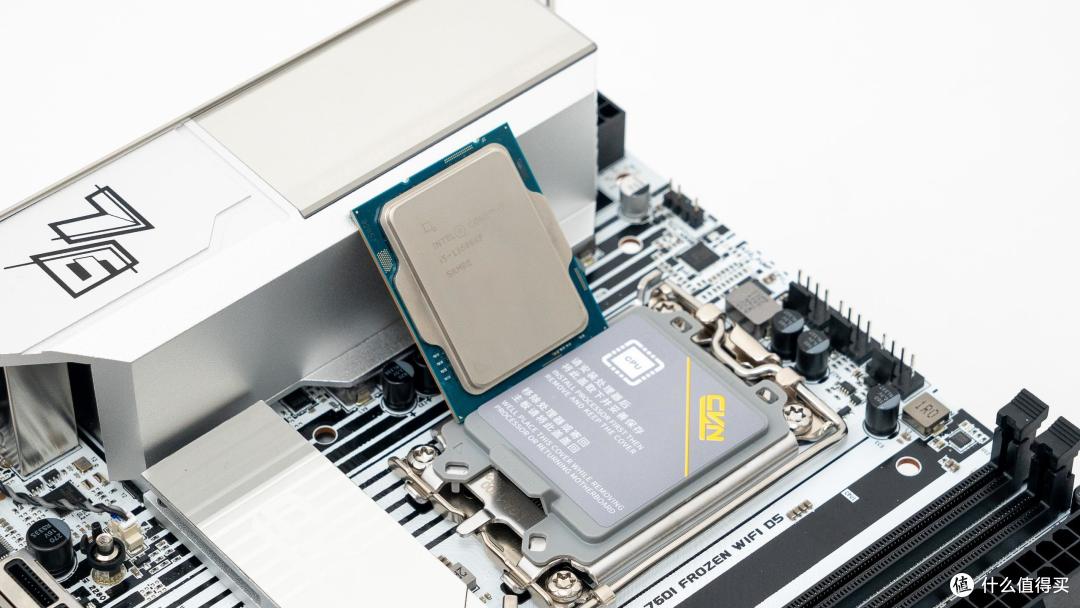

测试部分搭配的处理器是i5 13600KF处理器，选择了散片版本。目前双11价格真的非常合适，推荐大家可以尝试看看。

内存方面就是前面介绍过的宏碁掠夺者 Hermes冰刃系列 DDR5 6800MHz 16GB x2，采用特挑的海力士ADIE 颗粒。默认时序32-45-45-108还是非常不错的。我之前就入手了白色的版本，此外这款还有银色和黑色两个配色可选。推荐搭配个性化主机的玩家，可以根据装机颜色来搭配选择硬件。

宏碁掠夺者 Hermes冰刃系列 D5 内存采用10 层PCB 板设计，具有更强的电气性能，可以为内存超频提供更强的电压、电流支持。白色的散热装甲高颜值的同时，分量也是十足。而且冰刃系列内存还搭载了温度传感器，支持实时监控运行温度，从而达到提升超频稳定性的目的。

频率方面我手上的是6800MHz CL34版本，另外还有8000MHz CL36 的版本可选。支持intel XMP 3.0 技术，可以一键开启XMP 模式。而且全新的PMIC 电源管理芯片，具备不电压的特性，可以为内存超频提供更大的操作空间。

除了高颜值的散热马甲之外，还支持绚丽的RGB 光效。8个独立灯光区域，支持多种灯效控制，同时还可以兼容多家主板厂商的灯光一键同步功能。

存储方面选择的是宏碁掠夺者GM7000，宏碁掠夺者 GM7000 是宏碁旗下电竞品牌掠夺者推出的高端SSD系列。容量从512GB到最高4TB 可选，在这个阶段游戏玩家装机的话，我会推荐你直接购买 2TB 版本的SSD 一步到位了。对价格敏感的话，推荐也可以尝试宏碁掠夺者自家的GM7，最近双11千元价位就有4TB版本可选。

宏碁掠夺者 GM7000固态硬盘采用PCIe 4.0技术，顺序读写速度最高可达7400MB/s，6700MB/s。TBW（TB）1300，质保5年。2TB 版本更有2GB 缓存，4TB则有4GB 缓存设计，而且4TB 版本的GM7000的 TBW更是高达3000 TB，十分惊人。

侧面可以看到这款 GM7000 的石墨烯复合散热厚度要比很多类似的 SSD 导热垫都要厚上不少，差不多有1.5mm 的厚度。日常可以保证SSD在高负载下冷静运行，配合石墨烯散热可以解决PCIe 4.0 SSD本身发热较高的问题。

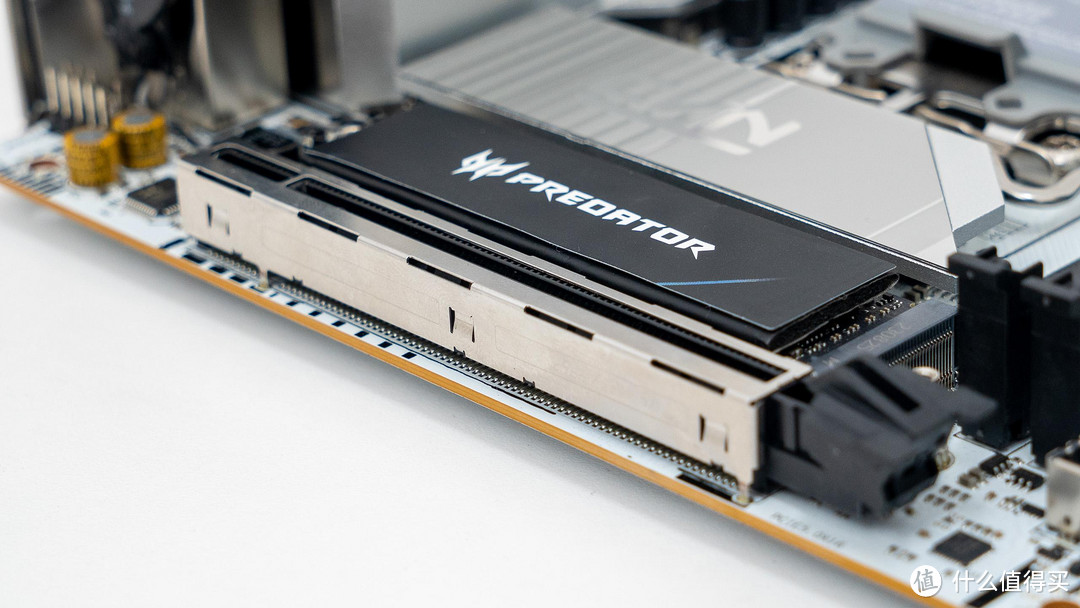

根据直接的使用经验，这里我就不搭配主板自带的散热装甲了，因为GM7000自带的石墨烯强化散热表现就已经不错了。当然如果你考虑美观也可以拆下SSD 外侧的石墨烯散热使用主板原装散热。

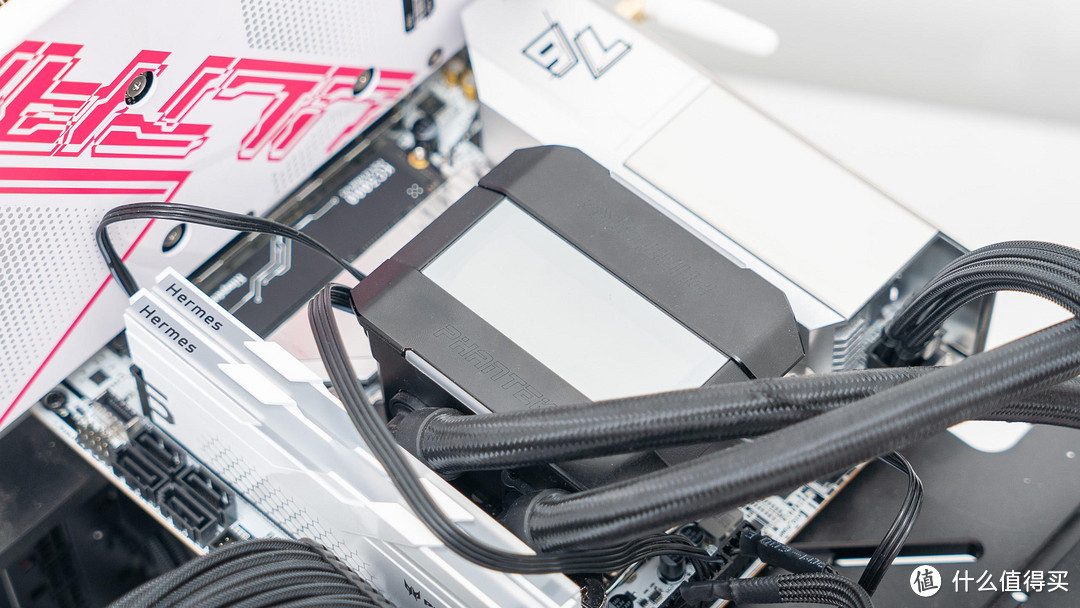

采用了测试平台支架，搭配了追风者冰灵One360T30 v2一体式水冷散热器和振华的MEGACOOL 巨风12cm风扇，另外还为内存散热额外加装了一把振华巨风风扇包装内存散热。

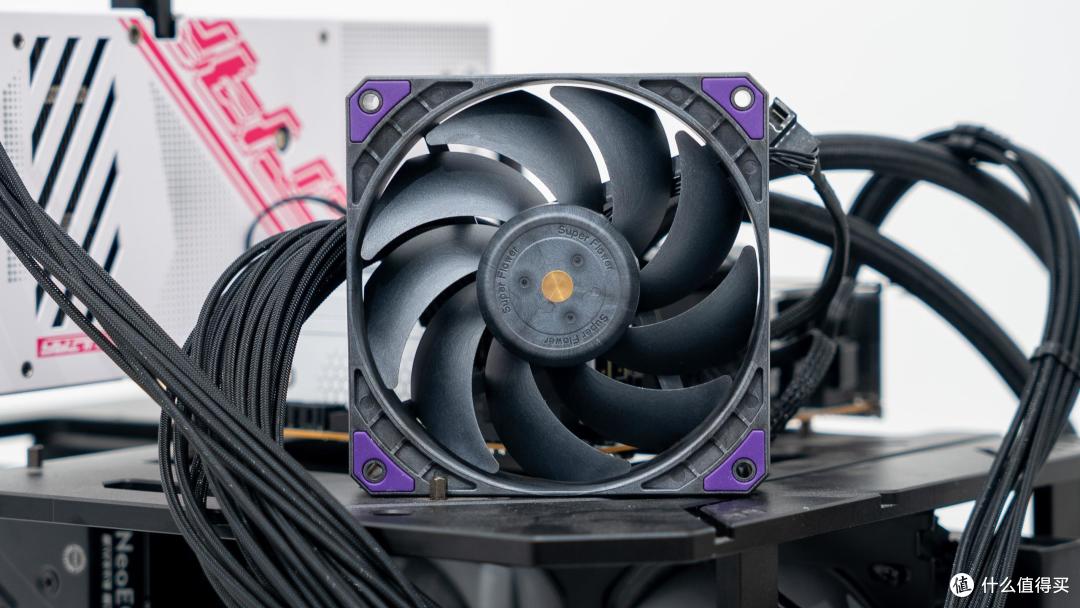

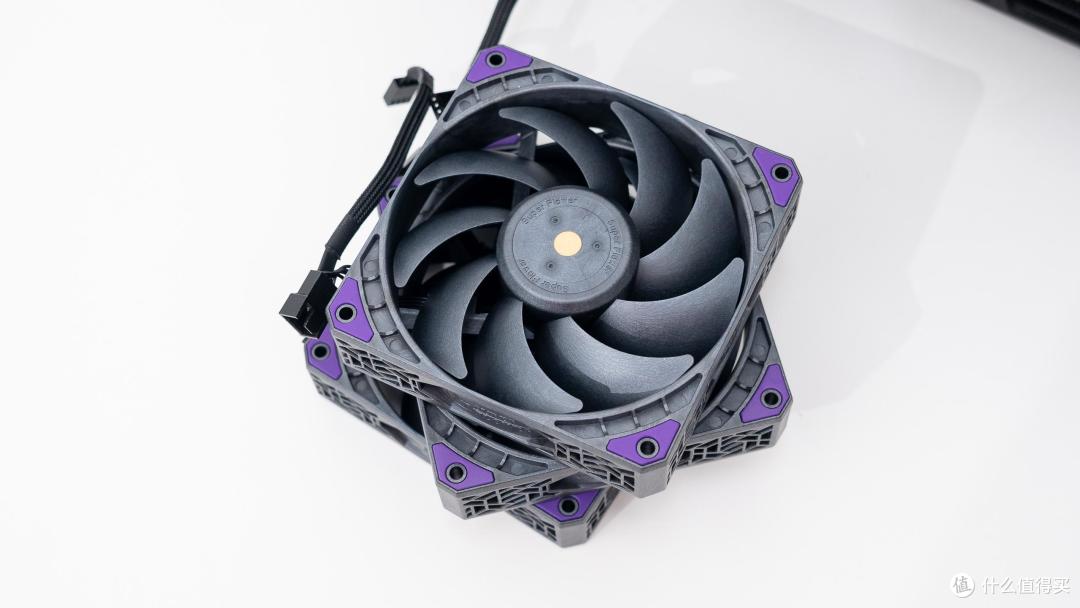

振华MEGACOOL 巨风12cm风扇，最高3300PWM 的转速堪比暴力扇的表现，但是实际上噪音控制的还不错的。采用9叶空气力学扇叶设计，风扇厚度也不一般风扇厚一些，达到了30mm的风扇厚度。

扇叶与外框均采用创新的高分子材料——液晶聚合物（LIQUID CRYSTAL POLYMER），这种材料具有出色的高强度和耐高温特性，能够在极端高温环境下保持不变形。

这款风扇还自带一个无线遥控，通过遥控可以对风扇风扇进行快速设置。分为三个档：LOW |舒适模式，2000RPM/MIN、MID|劲冷模式，2500RPM/MIN、HIGH |暴风模式，3300RPM/MIN。

主板BIOS 解析：

bios洁面还是七彩虹一贯的风格，默认进入为EZ模式。在这里可以查看运行状态、XMP、风扇转速、启动盘等常用功能可以在这里进行调整。这一页底部也有其他功能页面快捷键菜单。

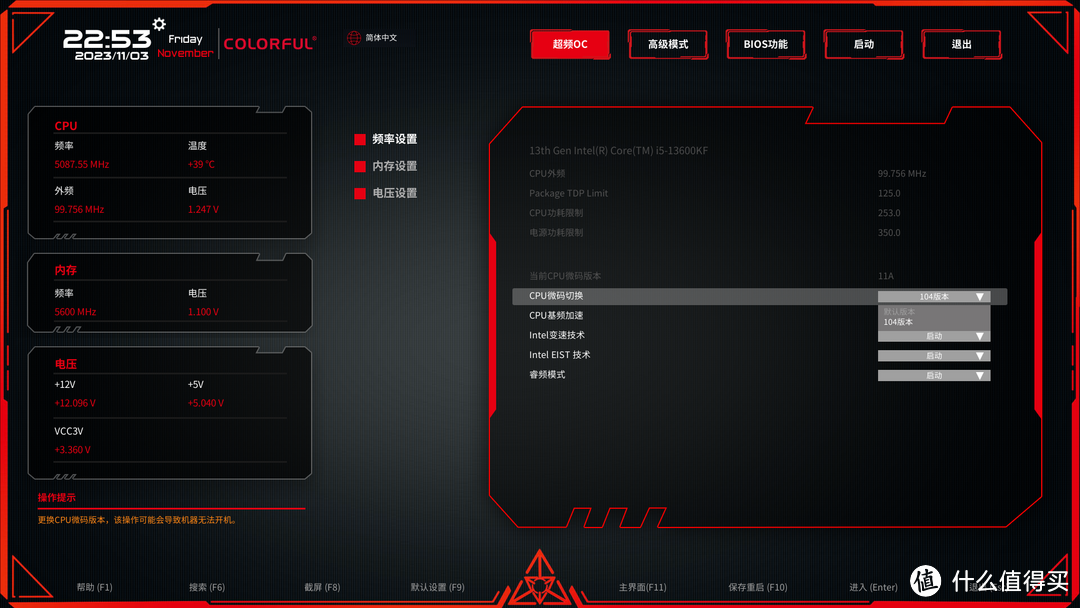

OC 模式下可以看到三个选项，主要是CPU、内存以及电压设置三个选项。在CPU页面直接提供了104微码设置，这是之前在七彩虹CVN Z790 上都没有见到的。

CPU频率Boost功能实际调节的是CPU的PL1长时功耗，最大可调节至200W。这点与七彩虹大部分B760规格主板一致。但是其实这款主板的默认PL1已经是253W了，一般用户不需要再去调节这个选项。开放此选项的目的是ITX主板装机后有些用户的散热受限，为了减少发热可以选择降低功耗，减少发热量。

内存设置页面可以看到内存模式切换，提供了三个选项。此外还可以设置Gear模式以及调整内存时序。

电压方面可调整的还是比较全面的，像是主板调节VCCSA 电压、内存电压等可以在这里找到。

高级条件界面可以看到CPU 特性、C状态、AVX指令以及CPU核心数量设置等功能。

整体来讲，七彩虹的主板BIOS 可以说有进步，但是还有可以继续优化的空间。比如没有bios设置存储功能，我在做内存超频测试时就发现。如果没有顺利开启，之后在重启过后之前设置的内存时序小参都被恢复默认值了，再次超频就有些繁琐了。

13600KF 性能测试：

性能测试方面，实际从上面的bios 页面也可以看到，这块CVN B760I FROZEN WIFI D5 V20 登陆舰配置是可以支持像是136K/KF甚至137K/KF这类处理器的，实际通过测试也可以看到搭配13600KF 的测试成绩都是没有问题的。CPU-Z跑分可以看到13600KF多核得分 9710.8、单核 831。

Cinebench 的测试中13600KF的 R23 测试多核分数为 23042 cb、单核 2003cb；2024测试CPU多核分为1317 pts，单核 120 pts；

13600KF的3D Mark测试CPU Profile最大线程分数10217 ；Profile1线程分数1043，Time Spy CPU得分18007，Fire Strike 物理分数 36262 。

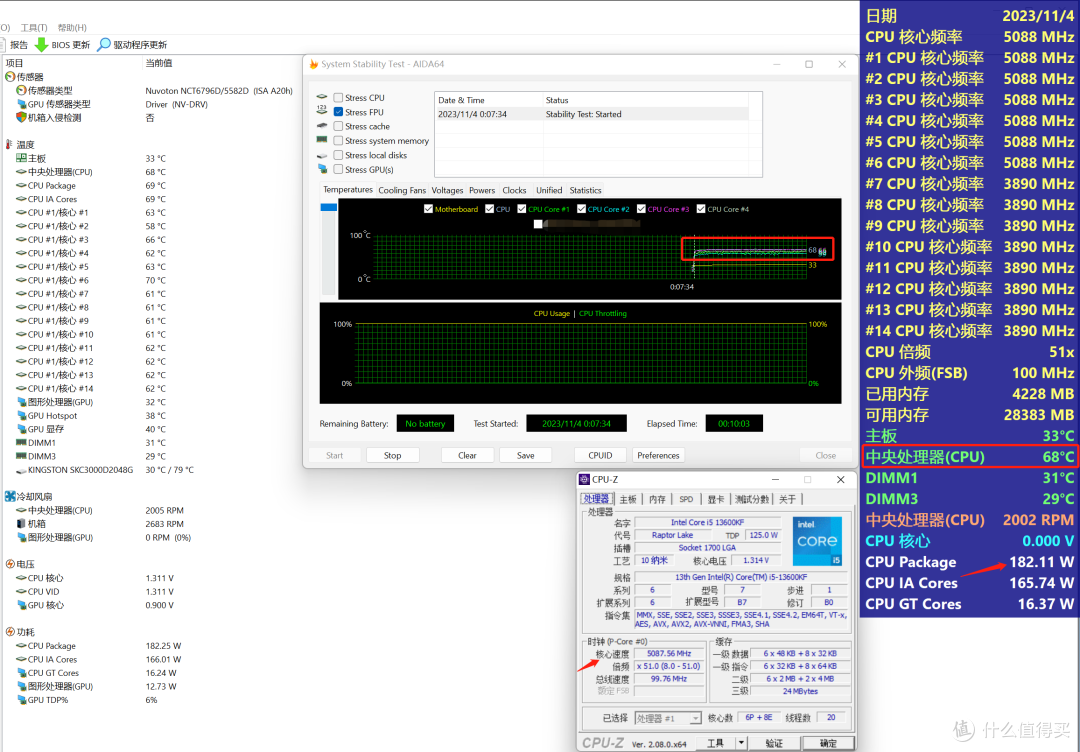

压力测试方面，搭配的散热器是来自追风者冰灵One360T30 v2搭配振华的MEGACOOL 巨风12cm风扇，测试时风扇满速运行。实际测试可以看到在AIDA 64 FPU 单烤下13600KF 处理器温度仅为68℃，处理器功耗182W，处理器核心频率5.1GHz 。可以说这颗13600KF 处理器在搭配CVN B760I FROZEN WIFI D5 V20 登陆舰主板性能释放是没问题的，虽然功耗没有冲到200W以上，但是在散热器表现优异的情况下还可以可以得到不错的性能与功耗比的。

在FPU 单烤测试下，主板发热情况如图。

通过通过iGame Center 软件可以查看具体的硬件配置信息，对于灯效、风扇转速等进行设置。软件界面风格还是十分炫酷的，整体设置逻辑也十分清晰。而且可以帮助用户自动下载更新驱动，好评。

通过iGame Center 软件可以对内存灯光、冷头灯光进行设置。支持一键同步功能，满足RGB爱好者对机箱内灯光同步设置的需求。

宏碁掠夺者 Hermes冰刃系列雾化导光灯条还有一种朦胧美，内置12颗灯珠设计整体发光均匀。

内存超频测试：

内存测试方面，测试了手上多款不同频率的内存。实际发现这款七彩虹CVN B760I FROZEN WIFI D5 V20 登陆舰主板对多家内存厂商的D5内存预设的XMP 支持都是没问题的，都可以开启后正常识别。搭配宏碁掠夺者 Hermes冰刃系列 DDR5 6800MHz 内存测试AIDA64 读写表现正常，具体可以参考下方测试成绩。

在不动任何参数情况下，直接调整内存频率可以看到宏碁掠夺者 Hermes冰刃系列 DDR5 的时序从之前的XMP 6800MHz 直接拉到7600MHz 可以AIDA64 过测，默认下时序为：46-45-45-128。

后续继续调整内存时序，最终在7600MHz 40-45-45-96 过测。

最后还是这块板子同型号内存，CPU 换成i7 14700K后同样超频至7600MHz。这时电压1.42V，内存时序调整到34-45-45-108，整体读写表现与延迟都压的更低了。由此可见，内存超频方面影响的因素会有很多，如CPU 的imc 怎样，主板表现以及内存的颗粒都会影响内存超频成绩。不过总的来讲，目前这块七彩虹CVN B760I FROZEN WIFI D5 V20 登陆舰上实现D5内存超频是没问题的，我觉得是值得大家尝试看看的，毕竟额外的性能谁又会说是不需要的呢？

PerformanceTest 11.0 测试内存得分4012。

宏碁掠夺者GM7000 2TB 读写测试成绩如图：

总结：

可以看到随着Intel 最新的14代桌面酷睿处理器的发布，各家主板厂商也都更新的自家新品，这些新品在供电等规格各方面都做了加强。而且可以看到会有加量降价的趋势，以这次评测的七彩虹CVN B760I FROZEN WIFI D5 V20 登陆舰为例就可以很好地说明这点。相比之前D4 内存的版本，这次在核心供电方面可以说是质的提升，7+7+1（90A）供电规模也让它可以满足带K的i5或是i7处理器的供电需求。而且增强了对于高频D5 内存的支持。即便是在B760 这个规格的主板上也可以很好的实现高频内存支持。在上纯白PCB 设计的ITX 主板，会是很多玩家组建纯白ITX 主机时的一个很好的选择。

当然测试中也注意到一些细节问题，比如装机时也发现比如M.2 SSD 散热装甲螺丝与散热装甲可以升级为防脱落设计就更好了。不过这些并不会影响我为你推荐这块ITX 主板，不错的价格与外观颜值，同时它还可以满足你搭配K结尾处理器的性能释放，如果最近想组一台ITX 主机还有什么理由不选择它呢？

宏碁掠夺者 Hermes冰刃系列内存可以说是一款高颜值、高性价而且有不错超频空间的D5内存代表。颜色方面目前白色、银色以及黑色三款配色可选，满足玩家个性化装机需求，而且颜值以及灯光效果都十分能打。另外作为我一直自己在用的D5 内存，6800MHz的频率并不是它的极限，海力士A-Die 颗粒让它有用足够的超频空间。各位超频玩家也都可以上手看看，它的超频表现如何。对一般玩家来讲，它还支持Intel xmp 3.0 技术，到手一键开启xmp 就可以解锁频率限制了。

SSD 方面，目前PCIe 5.0 SSD 价格以及发热情况都不是非常理想。这个时候一款高性能的PCIe 4.0 SSD 才是用户最佳的选择。这次参与测试的宏碁掠夺者 GM7000 就是一款电竞旗舰级别的SSD ，除了极速可达7400MB/s的读取表现之外，4TB 版本的TBW更是高达3000TB。像是我选择的2TB 版本价格更是只要699元，2GB的独立缓存可是很多同价位的SSD 产品不一定拥有的哦。
