三哥玩电脑 篇三十四：AN搭配，干（游）活（戏）不累，618打造的白色系高颜值MATX小钢炮电脑分享

一、前言

由于显卡降价，加之618好价不断，所以最近找三哥配机的人也比较多。不过诸如核显办公机之类的低端主机，没啥特色，三哥也懒得分享，但其中有一台白色系的M-ATX主机，颜值、散热、性能各方面表现都在线，三哥觉得有必要分享给大家。

先看配件全家福。

成品一览，看惯了钢化玻璃侧透主机，猛然看到白色系洞洞流主机，是不是有种别具一格的感觉。

二、配机思路及配件介绍

配置单如下，这次采用了AU+N卡的组合，至于效果如何，后面有测试和体验，大家可以看看。

CPU采用了AMD R7 5700X，该U可以看做5800X的低配版，但解决了积热问题，夏天用起来很舒心。

AMD锐龙75700X处理器(r7)7nm8核16线程3.4GHz65WAM4接口盒装CPU1649元京东去购买

主板采用了华硕 TUF GAMING B550M-PLUS WIFI II重炮手，该主板做工扎实，功能丰富，搭配5700X级别的CPU也毫无压力，同时近期该主板有较低的活动价，性价比非常高。

华硕（ASUS）TUFGAMINGB550M-PLUSWIFIII重炮手主板支持CPU5600X/5600G（AMDB550/socketAM4）749元京东去购买

背面是主板的规格参数及特色功能介绍。

主板提供了丰富的配件。

主板外观上充满了浓浓的重炮手系列风格，黑色PCB搭配厚实的散热马甲，给人一种沉稳扎实的感觉。

主板的VRM区域覆盖了大面积的散热片，能够大大降低元器件温度，保障主板稳定运行。

主板采用8pin供电接口，接针采用ProCool高强度设计，大大增强了稳定性和耐用性。

拆掉散热片，可以看出主板采用了8+2高效供电模组设计。

供电PWM采用了华硕自家的DIGI+ EPU ASP1106数字控制芯片，MOSFET采用了整合驱动IC和上下桥MOS为一体的Dr.MOS——Vishay SiC639，该元件单颗可承受最大50A的电流。

主板提供了多个4针风扇接口，可通过Fan Xpert2+智能风扇控制或UEFI BIOS调整转速策略。

风扇接口下方还提供了1个12V RGB接口，支持AURA SYNC神光同步软件。

主板提供了四条DDR4内存插槽，在内存插槽的左下侧，提供了1组USB 3.2前置接口。

主板提供了1条PCIe 4.0 ×16插槽，并采用高强度安全插槽设计；主板还提供了PCIe 3.0 ×1插槽和1条PCIe 4.0 ×16插槽（×4）。

主板提供了1条PCIe 4.0 M.2插槽（靠上）和1条PCIe 3.0 M.2插槽（靠下），其中靠下方的M.2插槽标配了散热片。

主板在底部提供了1组5V RGB接口和1组12V RGB接口，配合神光同步技术，能够为玩家带来丰富的灯效玩法。

主板标配4个SATA 6Gbps接口。

主板的网络配置也非常不错，有线方面采用了REALTEK RTL8125 2.5G网络芯片，无线方面采用了联发科MT7921 WiFI 6无线网卡，这样的网络配置，配合TurboLAN技术，可让玩家体验到更快的网速和更低的延迟。

主板支持电竞特工音效技术，配合Nichicon音频专用电容和音频防护线，能够带来高品质的听觉体验；另外，主板还支持双向AI降噪技术，能够给玩家带来良好的语音体验。

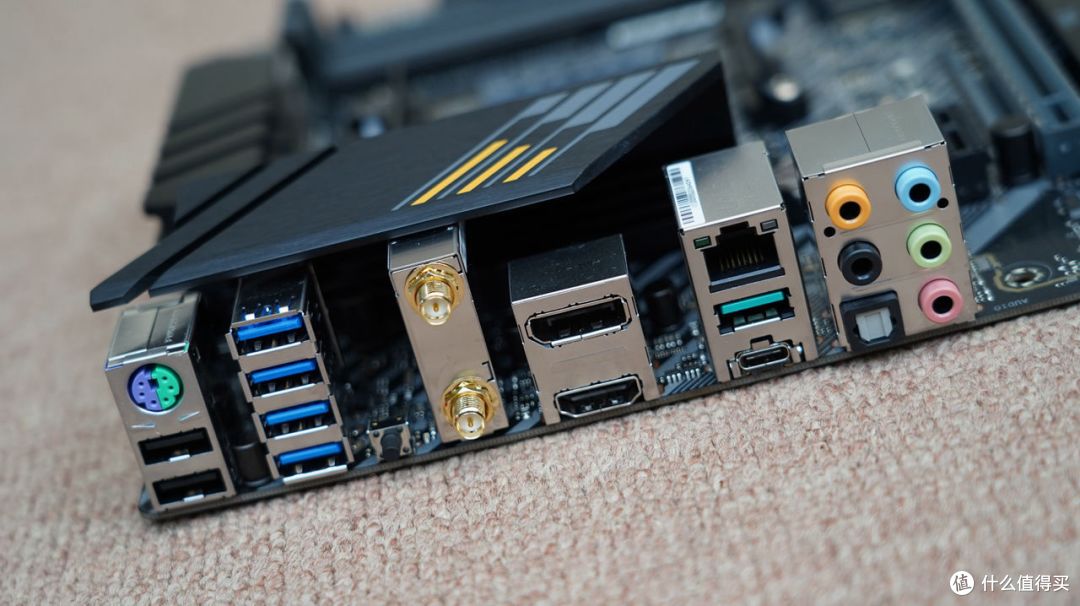

主板提供了1个键鼠接口、2个USB2.0接口、4个USB 3.2 Gen1接口、1个BIOS FlashBack按钮、1组WIFI 6天线、1个DP接口、1个HDMI接口、1个2.5G网络接口、1个USB 3.2 Gen2接口、1个USB 3.2 Gen2 Type-C接口和1组7.1声道音频接口。

主板背面一览，做工和质感也很不错。

内存采用了雷克沙 战神之刃 DDR4 3866 8G×4白色版，该内存不仅频率高，而且灯光酷炫，颜值高。

内存外包装比较酷炫，看上去很有科技感。

雷克沙(Lexar)战神之刃DDR4台式机内存条4000/3866超频RGB灯效马甲条DDR438668G*2RGB套条白色809元京东去购买

背面是产品的特性简介。

内部采用塑料盒子包装，保护性不错。

四条内存排开，看起来很壮观，白色的外观颜值也很高。

内存采用严选B-DIE颗粒，支持XMP2.0超频技术，开启后可实现DDR4 3866MHz（CL 18-20-20-39）的高频，能够为系统提供优秀的性能加成。

内存采用白色铝质马甲设计，兼顾了颜值和散热效果。

LOGO特写，看着很有质感。

内存采用了8组新一代高亮LED灯，配合细磨砂雾面导光条，能够更加均匀、完美地将灯效展示出来。同时内存还支持自家灯控软件和各大板厂的灯控软件，可玩性较高。

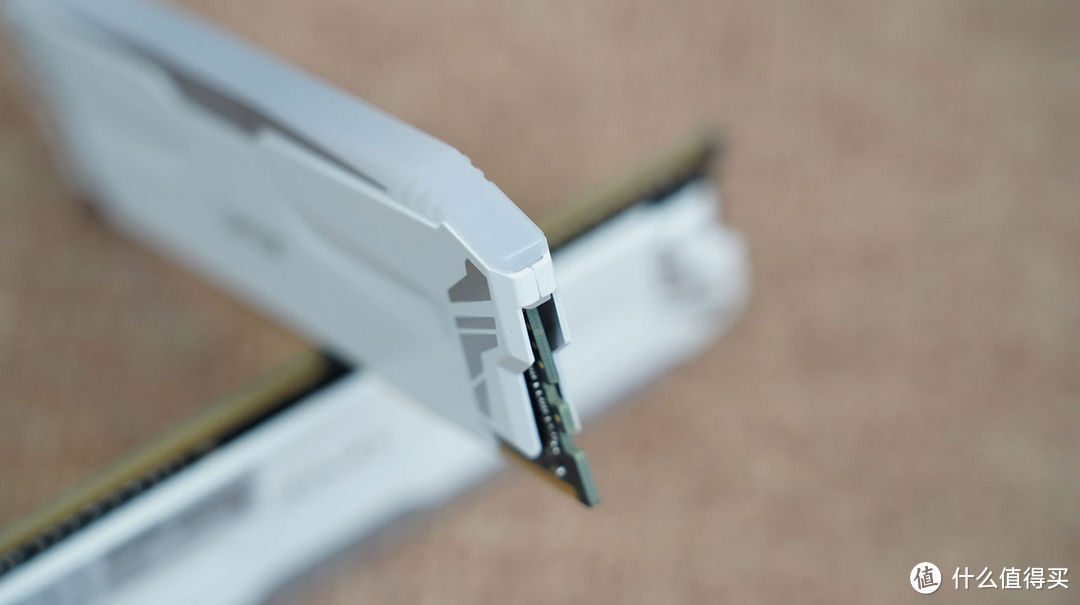

内存端部和边角的做工也不错。

SSD采用了雷克沙NM760 1TB，该盘支持PCIe 4.0通道，标称读写速度分别为5300MB/s和4500MB/s，近期价格只需779元，而且还提供5年质保，这在4.0的盘中算是性价比很高了。

产品外包装正面一览。

雷克沙（Lexar）NM7601TBSSD固态硬盘M.2接口(NVMe协议)PCIe4.0x4高速5300MB/s传输电竞游戏高性能779元京东去购买

产品外包装背面一览。

附件提供了一颗固定螺丝和一份说明书。

SSD采用单面颗粒设计，正面覆盖了一张薄薄的纳米铜箔散热片，能够有效降低温度，可完美适配台式机和笔记本电脑。

接口特写。

拿掉散热片，可以看出SSD的PCB上有1颗主控和2颗Nand颗粒，这说明SSD采用了无缓存方案。

主控芯片采用了慧荣的 SM2269XT，该主控采用了12nm全新制程，功耗小，性能强，同时该主控还支持PCIe Gen4 ×4接口和NVMe 1.4协议。

Nand颗粒采用了江波龙封装的RC72TAA1442512G，经查阅资料得知该颗粒为美光B47R，它采用176层3D TLC 打造而成，是目前最先进的Nand颗粒之一。

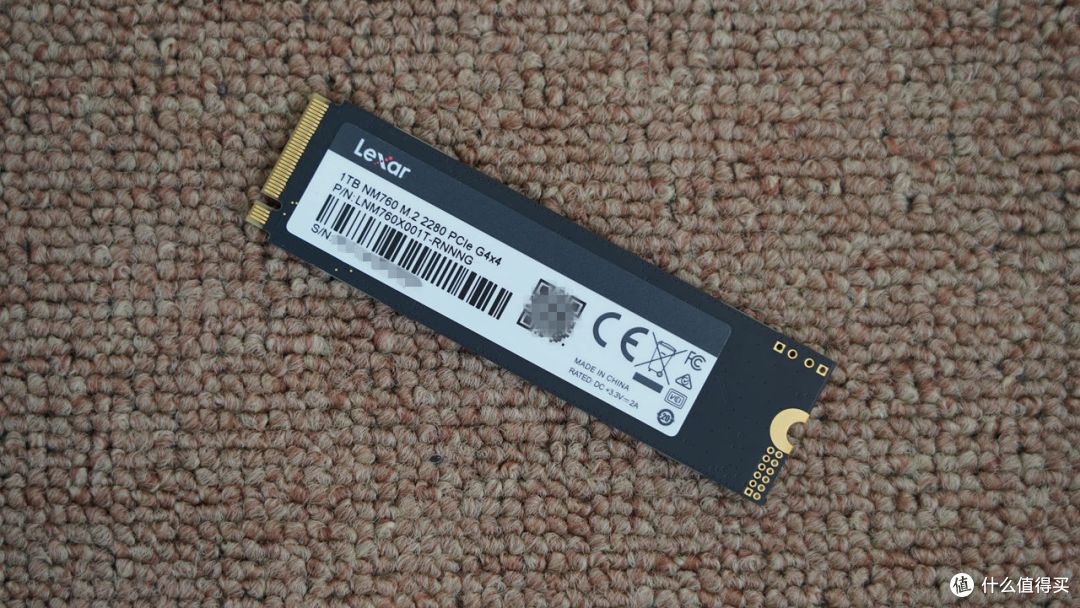

标签被贴到了背面，这样不会影响到正面元器件的散热。

显卡选择了影驰 RTX 3070Ti 星曜 OC，该显卡性能强悍，颜值较高，另外，二次元风格对宅男也很有吸引力。

影驰（Galaxy）GeForceRTX3070Ti 星曜 OCN卡/电竞专业游戏显卡7699元京东去购买

包装背面一览。

附件比较厚道，提供了RGB同步线、说明书、质保卡、2槽位挡板、贴纸及显卡支架等。

显卡采用了水晶外壳，无论有灯状态还是无灯状态，颜值都很高。

显卡配置了三把90mm风扇，该风扇支持RGB灯效，也支持智能启停技术，兼顾了视觉效果和实用性。

显卡肩部保持了钻石切割水晶外壳风格，中间的LOGO通电后能将风扇的RGB灯效折射出来，效果非常不错。

显卡采用双8pin供电接口，保障了供电需求。

往右第二个白色接口是RGB同步接口，可配合附件中的同步线来实现与各大板厂的神光同步。

显卡采用了星卓II散热器，该散热器做工扎实，分量十足，同时全覆盖式的设计能够有效照顾核心、显存及其他元件的散热。

散热器鳍片和热管均采用镀镍处理，做工十分精湛。

显卡采用了3×DP 1.4 + 1×HDMI 2.1视频输出接口的配置，且每个接口均配有防尘胶塞。

显卡提供了铝合金背板，并且在尾端采用了镂空设计，可起到贯通风流，增强散热的效果。

机箱选择了华硕 冰立方 AP201 ，目前12系高端U和30系高端显卡的发热还是比较大的，所以使用洞洞流机箱能够大大缓解显卡的散热压力。另外，该机箱虽然采用了M-ATX架构，却能支持360水冷、ATX标准尺寸电源和338mm的长显卡，实乃打造小钢炮的利器。

机箱使用了浅灰色外包装，外观十分简约清爽。

华硕（ASUS）AP201冰立方机箱白色高效散热/支持M-ATX主板/全长显卡/360水冷/ATX电源/免工具拆卸/Type-c489元京东去购买

背面是机箱的四大特点，总结得很凝练。

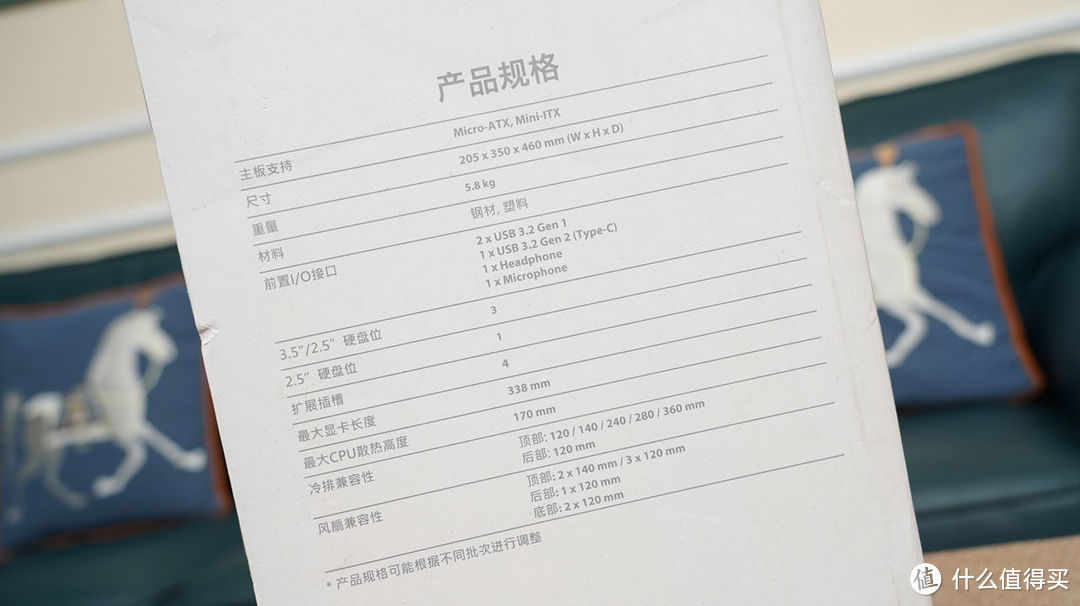

规格表，可以看出，机箱支持360水冷、170mm高塔风冷和338mm长显卡，兼容性非常强。

机箱真身，机箱采用洞洞流设计，体型十分紧凑，白色的外观颜值很高，同时也能完美融入家居环境。

前置接口除了提供了常规的音频接口、开机键和USB3.0接口外，还提供了USB TYPE C接口。

机箱顶部采用了独特的方形孔网+防尘网设计，能够兼顾散热与防尘，另外这里最大能安装3把120mm风扇或1把360水冷。

侧面一览，机箱侧板也采用了方形洞洞流设计，虽然没有钢化玻璃侧板的透视性好，但对散热效果却更胜一筹。

机箱尾部一览，尾部标配了一把120mm风扇。

底部也采用了方形孔网+防尘网设计，这里可以安装2把120mm风扇，同时机箱的四个角配置了防滑减震脚垫。

要安装电源，就需要拆下前面板，然后拧下两颗螺丝，这样才能取下电源支架。

机箱的前面板、顶板和侧板均采用碰珠设计，轻轻一拉就能取下。

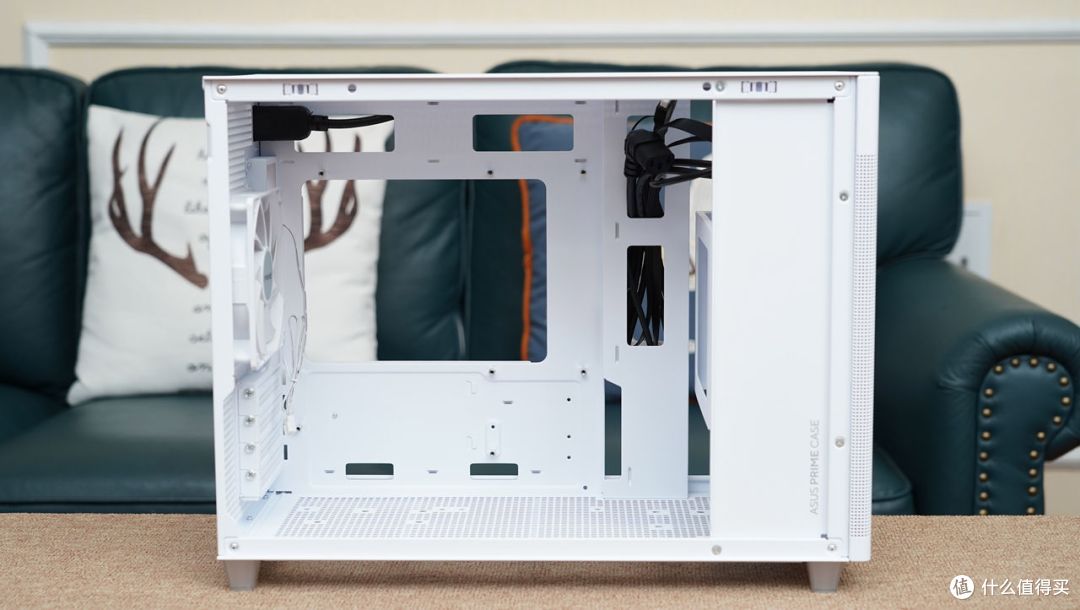

机箱内部一览，可以看出机箱采用M-ATX结构，电源位被移到了前部，其内部布局比较紧凑，但容纳能力并没有减弱多少，能够支持360水冷和338mm的长显卡。

机箱背部提供了较大的理线空间，同时还提供了3根魔术扎带，便于玩家固定线材。

背面标配了1个2.5英寸磁盘位，便于玩家扩展硬盘。

机箱主板托盘部位的板材厚度为0.91mm，侧板厚度为0.91mm，可以看出机箱的用料也是非常扎实的。

电源采用了华硕 ROG STRIX 雷鹰 650W，该电源通过80PLUS金牌认证，采用全日系电容，售后方面支持十年保修政策，而且还可以贴定制化贴纸，可玩性非常高。

电源的外包装采用黑红配色，经典大气。

华硕（ASUS）ROGSTRIX雷鹰650W金牌全模电源（10年质保/金牌认证/全日系电容/定制化贴纸）779元京东去购买

背面是电源的特性介绍。

附件非常丰富，提供了扎带、说明书、质保卡、模组线、电源线、螺丝及定制化贴纸等，其中定制化贴纸可通过磁吸的形式粘贴在电源外壳上，大大增加了电源的可玩性。

电源提供了丰富的模组线，能够满足目前中高端平台的需求。

电源的外观采用经典的黑红配色，美观大气，电源内部标配一把135mm轴流风扇，配合ROG散热模组，能够兼顾散热效能和静音。

电源的侧面采用半边开孔设计，也能一定程度上增强散热效果。

当然，这里也可以贴上定制化贴纸，信仰值立马+1。

电源采用全模组接口设计，模组接口比较丰富，能够满足目前主流平台的需求。

铭牌表一览，电源的12V输出高达648W，占比较高。

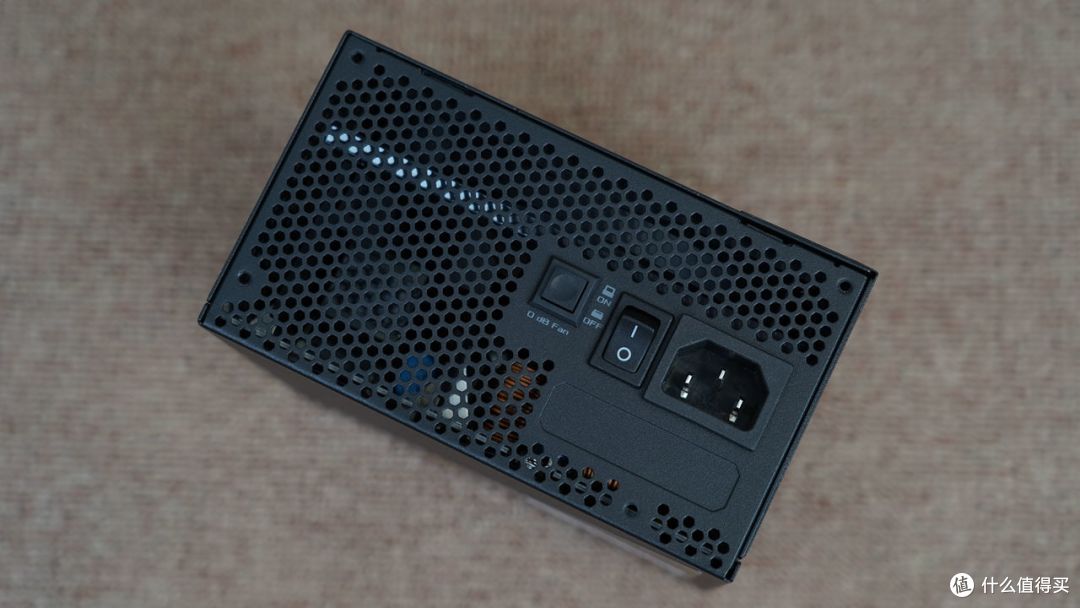

电源AC输入端设了1个独立的开关，旁边还有1个0 dB Fan开关，弹起状态下即为开启0dB静音技术，此时可实现电源在40%负载以下0噪音输出；另外，即使是超过40%负载，电源也能以较低的噪音运行。

风扇选用了华硕 TUF GAMING 侠光 TF120，该风扇采用双层LED阵列设计，灯效非常出众，同时高风量设计也保障了散热效能，属于比较均衡的风扇。

风扇为盒装版本，里面共装了3把风扇。

华硕（ASUS）TUFGAMING侠光TF120机箱风扇3只装ARGB风扇/附灯效控制器/PWM温控调速/双层LED阵列329元京东去购买

背面是风扇的特性简介。

附件比较丰富，提供了说明书、保修卡、1分3风扇供电线、3Pin ARGB连接线、固定螺丝、控制盒等。

控制盒可扩展出4个3Pin ARGB接口，同时也能支持多种模式的灯效调节。

风扇采用黑框+半透明扇叶设计，内部采用双层LED阵列，能够创造出更为独特的光效。

风扇采用了先进的流体动力轴承，具有低噪、长寿等特点；风扇额定电压12V、电流0.38A，最大转速1900RPM，最大风量可达76CFM。

风扇边角采用了加厚款减震垫，减震降噪效果更佳。

散热器选用了乔思伯 光影 TF360 ARGB一体式水冷，该散热器采用管泵一体式设计、支持5V 3针神光同步、原生支持1700扣具，同时价格却不到500元，性价比非常高。

外包装正面是散热器工作时的效果图，看上去非常酷炫。

乔思伯（JONSBO）TF360一体式水冷散热器（1700扣具支持/5V3针神光同步/PWM智能温控/自动流光）469元京东去购买

规格表一览。

内部的配件分门别类包装，同时瓦楞纸也能提供较好的保护性。

散热器附件比较丰富，扣具也覆盖全平台（115X、1700、20XX、AM4、TR4），并在附件袋上标注了每个平台的名字，非常人性化。

散热主体一览，三把ARGB风扇已经预装到冷排上了。

冷头顶盖采用重力铝合金铭牌设计，无论水冷用什么样的姿势安装，都能让品牌LOGO始终悬停在正面。

顶盖下方采用氤氲氛围光圈设计，其灯效偏柔和风格，比那种浮夸的灯效更耐看。

冷头采用大面积纯铜底座设计，内部采用0.1mm间隙的高密度微水道，效能更高，同时也能承受更大的瞬发功耗。

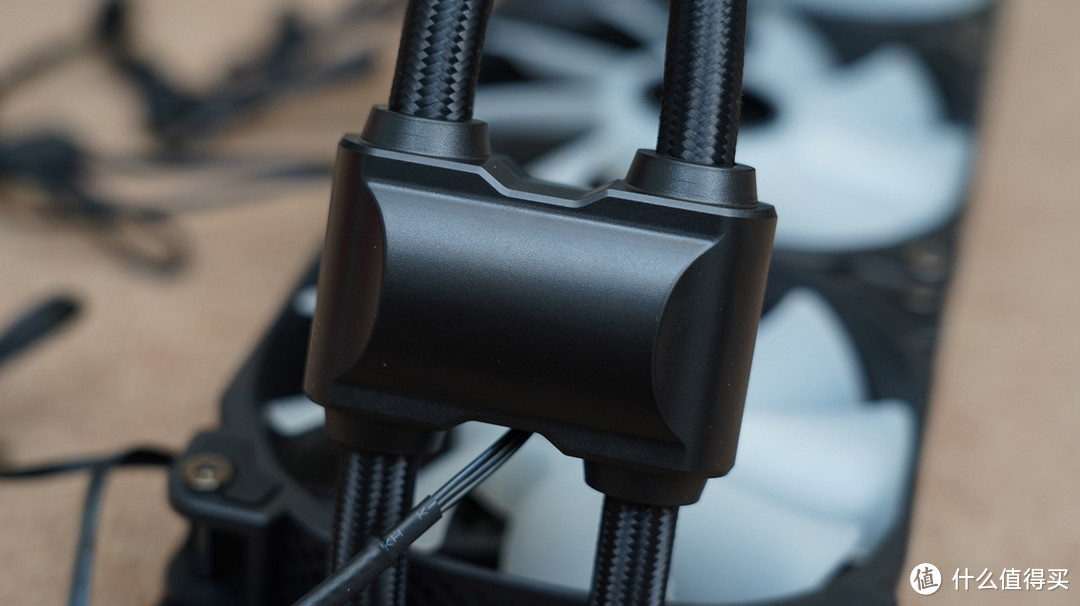

和常规水冷不同，该散热器采用泵管一体式设计，水泵置于水管上，能够带来更大的流量，同时由于软质水管吸振好的特性，可让水泵的共振和噪音更低。

冷排采用360薄排设计，内部设有12条高密度水道，配合高厚度鳍片，大大提高了换热效率。

三、装机秀及灯光秀

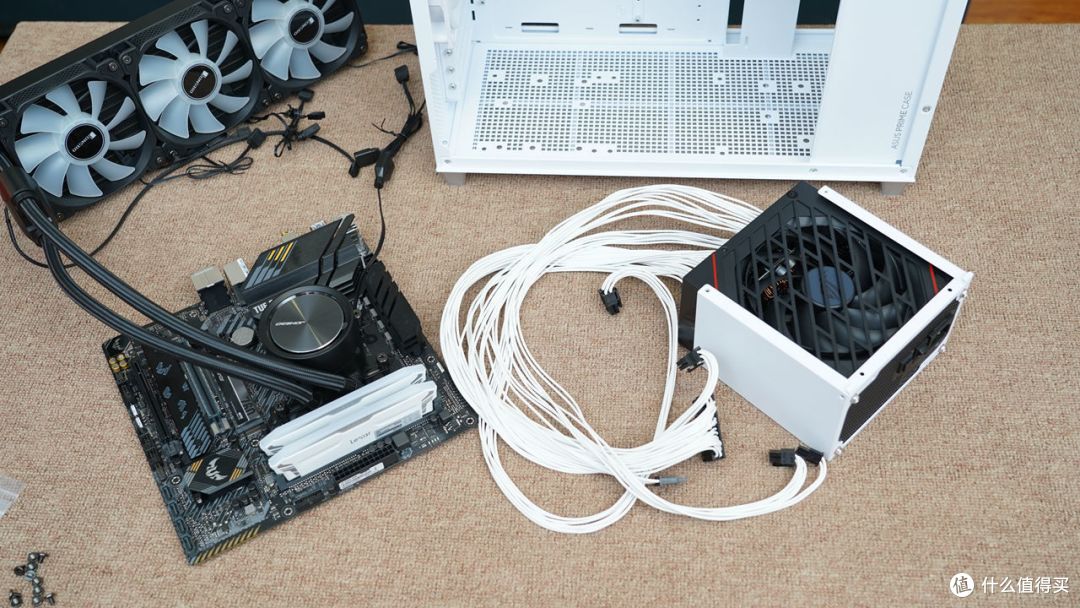

先安装好水冷、电源等配件。

将冷排安装到机箱的水冷架上。

其他配件也都安装完毕。

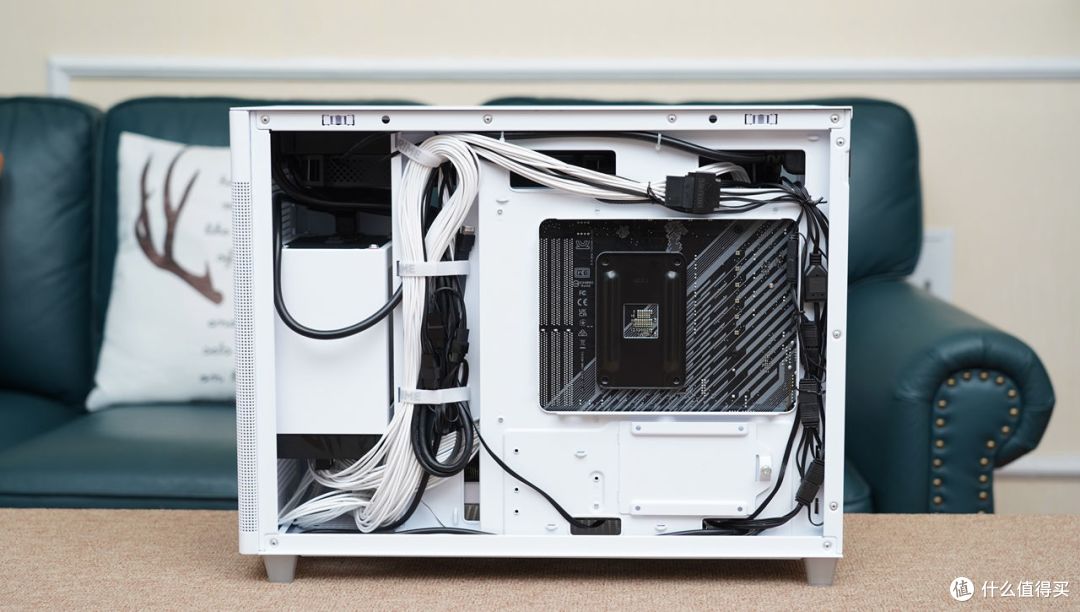

理一下背线。

盖好侧板，大功告成。

换个角度看看。

开机，一次点亮，透过孔网也能看到若隐若现的灯效。

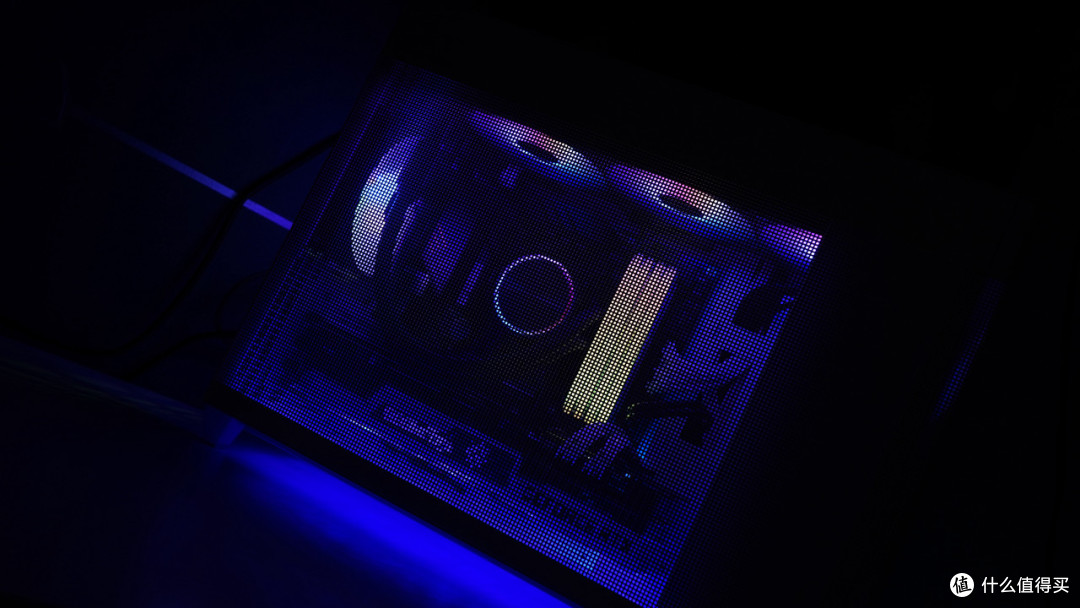

关灯后效果比较明显，这种隔着孔网的朦胧灯效别有一番风味。

再来一张。

调成全白色也很好看。

为了更好地展示灯效，拿掉侧板吧。

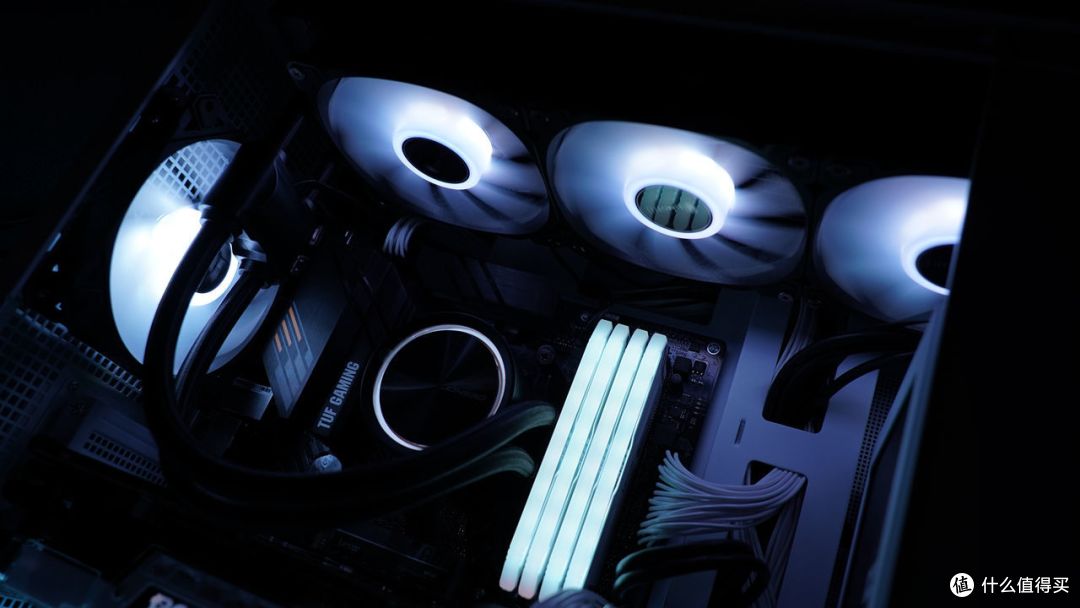

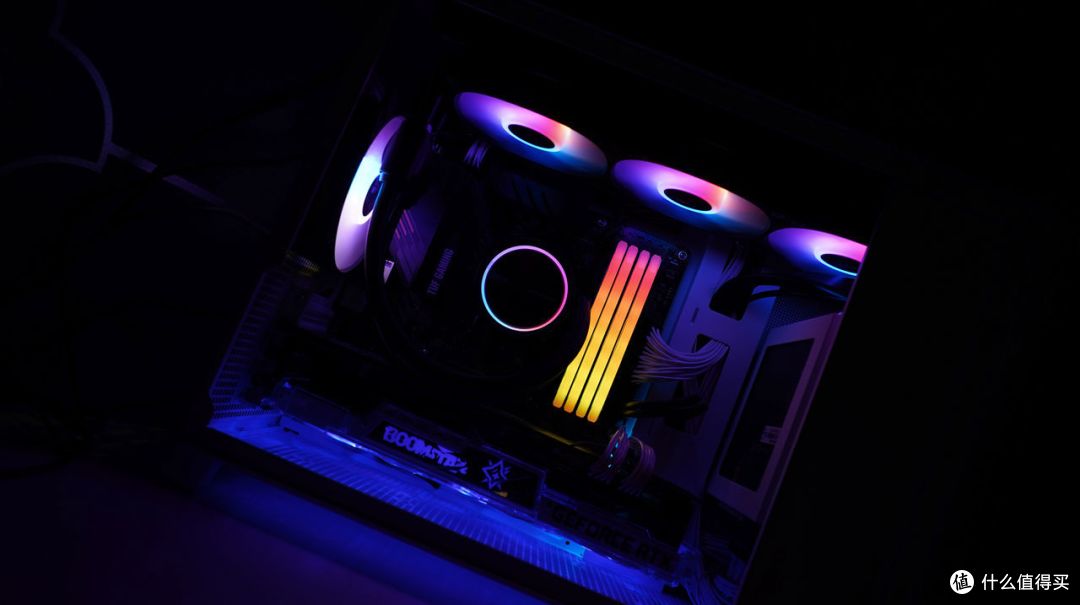

正面灯效。

冷头灯效特写。

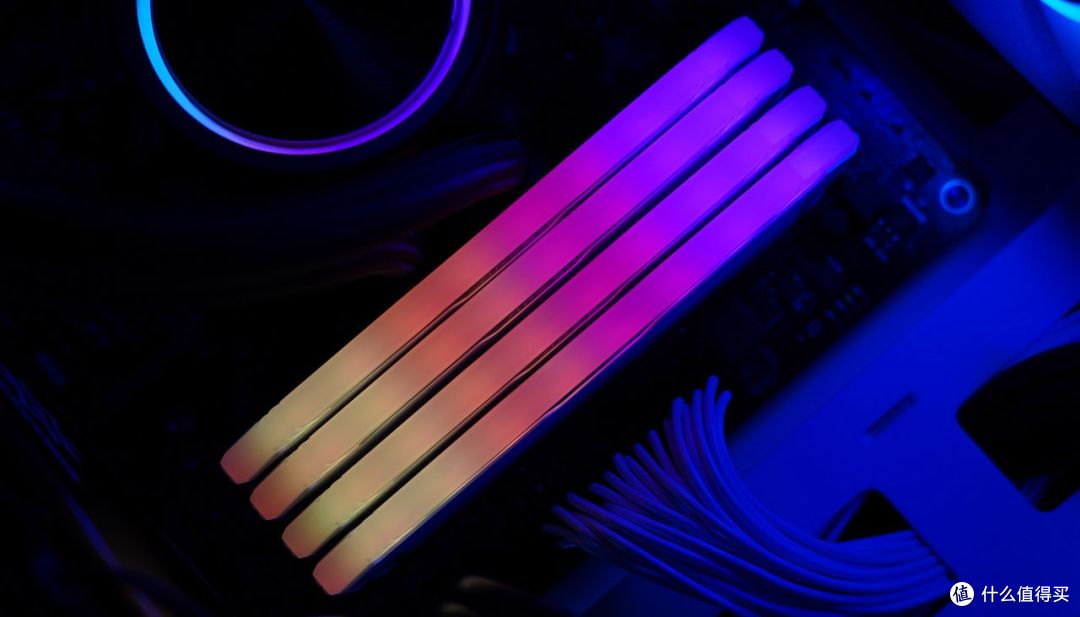

内存灯效特写，四条插满还是很壮观滴。

显卡灯效特写。

全白色灯效。

还是白色灯效更契合整机的气质。

四、性能、温度及功耗测试

先看看CPU、主板、内存信息，受限于CPU体质，想要达到3866MHz（CL 18-20-20-39）的XMP频率，只能插两条内存。

如果四条插满，略微降频到3600MHz就能稳定运行。

下面开始测试，CPU-Z基准测试。

CINEBENCH R23基准测试。

AIDA64内存及缓存带宽基准测试。

SSD性能测试之CrystalDiskMark测试。

图形&游戏性能测试。

通过测试得知，这套配置在1080P和1440P分辨率下，可以开高特效畅玩绝大多数游戏；如果将分辨率提升到2160P，则有少数游戏无法达到60帧，但酌情降低画质后依然能够畅玩。

CPU烤机测试（室温24.4℃），由于5700X解决了积热问题，加之乔思伯 光影 TF360 ARGB水冷和华硕 冰立方 AP201 的散热加成，所以FPU烤机稳定后，CPU表面温度只有50℃出头。

显卡烤机温度测试（分辨率1280x720，室温同上），Furmark烤机曲线稳定后，GPU核心最高温度为75℃，这比一些闷罐子机箱的温度低了不少。

功耗测试，虽然显卡的功耗有点高，但CPU功耗不算高，两者叠加之下，双烤功耗也才400多瓦，650W的电源表示毫无压力。

五、总结

此次装机，综合考虑了配色、散热和性能，个人觉得还是比较满意的，尤其是散热，近日夏季的到来，对主机的散热考验还是比较大的，本次配机采用了洞洞流机箱，虽然透视性没有侧透机箱好，但至少不会让你在散热方面翻车。

另外，和常规的I+N或A+A配置不同，此次三哥选择了A+N的组合，不过由于N卡现在也支持Resizable BAR功能，所以无论搭配IU还是AU，都能完美发挥出显卡的性能，所以大家也不必过多纠结，个人建议同等性能下，谁便宜买谁。

以上就分享到这里了，祝大家在618配到心仪的机子，谢谢欣赏！
