家用机柜 篇一:家用机柜分享—升级前(现状)

2022-06-01 15:30:38 42点赞 189收藏 38评论

前言

第一次在什么值得卖发帖,之前在这里看过很多高质量的文章,也没注册过账号,不过今天正值上海的6月1号家用机柜分享—升级前(现状) ,所以决定注册一个账号然后写个帖子纪念一下

PS:本来想先在CHH注册发的,不过CHH注册完以后发现发帖还是很麻烦,所以就现在这发了家用机柜分享—升级前(现状)

这次分享的话会先分成两篇,升级需要的机器和配件解封前两天都订好了,在升级前的第一篇来先分享一下目前折腾的现状和升级规划,等待升级完成后的话会再开一个贴。

升级前(现状)

Q:为什么要折腾机柜,简简单单上个网不香吗?

A:最初了解到女友有大量下载资源的需求(异地恋的关系,很多时候需要下载一些电影一起连麦看),但因各类环境因素影响,导致女友家or学校下载资源的速度很慢,为了能愉快的一起连麦,所以在本地用PC端的虚机搭了一套私有云盘通过内网穿透的方式为女友提供了高速下载的环境(最初期的kikiCloud,需要下载的时候就开虚机)。

然后通过后面几年的使用体验,慢慢完善和整理了现在机柜版本的kikiCloud(停不下来家用机柜分享—升级前(现状) ),先放张架构图和实拍图

家用机柜分享—升级前(现状)

家用机柜分享—升级前(现状)

架构比较简单,配置就不详细展开了,这次主要介绍下功能逻辑:

  • 机柜挑了很久,因为是放家里客厅,然后我本身对声音也很敏感,所以在某宝挑了个里面加了隔音棉的,但散热方案这次升级的时候就比较头疼了(机箱本身有四个风扇,有两个风扇嫌吵给关了,平时大约是35°左右);

  • 上海电信的千兆你懂的,前两年折腾了很久,怎么折腾的这个帖子就不细说了;

  • 主的路由和交换机主要是提供拨号,DHCP,Net转换,内部设备的连接;

  • 旁路网关主要是为了提供些基础服务,没有和主路由做一些自动化切换的联动(动态DNS解析,家用的虚拟专用网接入服务);

  • 因为目前住的房子不算大,AP的话就简单用两台华硕的家用路由组了个Mesh;

  • 主要的两台应用服务器是一台HPE和一台自己组装的塔式服务器(这个华南金牌忘了哪年淘来的,令我意外的是用了那么多年竟然没啥事家用机柜分享—升级前(现状) ,机箱用的是先马的黑洞,这个机箱是真挺香的,很厚实,隔音也不错);

  • 塔式服务器装了WinServer主要为女友提供私有的远程能力(Mac远程到这个Server做一些对计算资源消耗较大的工作)偶尔也会跑一些游戏的服务端

  • HPE上跑的应用(JloveK-Cloud)服务就比较多了(Nextcloud,TeamSpeak,iReadMail,GogsGit,phpipam,监控服务[Zabbix+Prometheus+Grafana])

这几张图是目前IP和资源的一些使用情况截选

家用机柜分享—升级前(现状)

家用机柜分享—升级前(现状)

家用机柜分享—升级前(现状)

家用机柜分享—升级前(现状)

升级规划

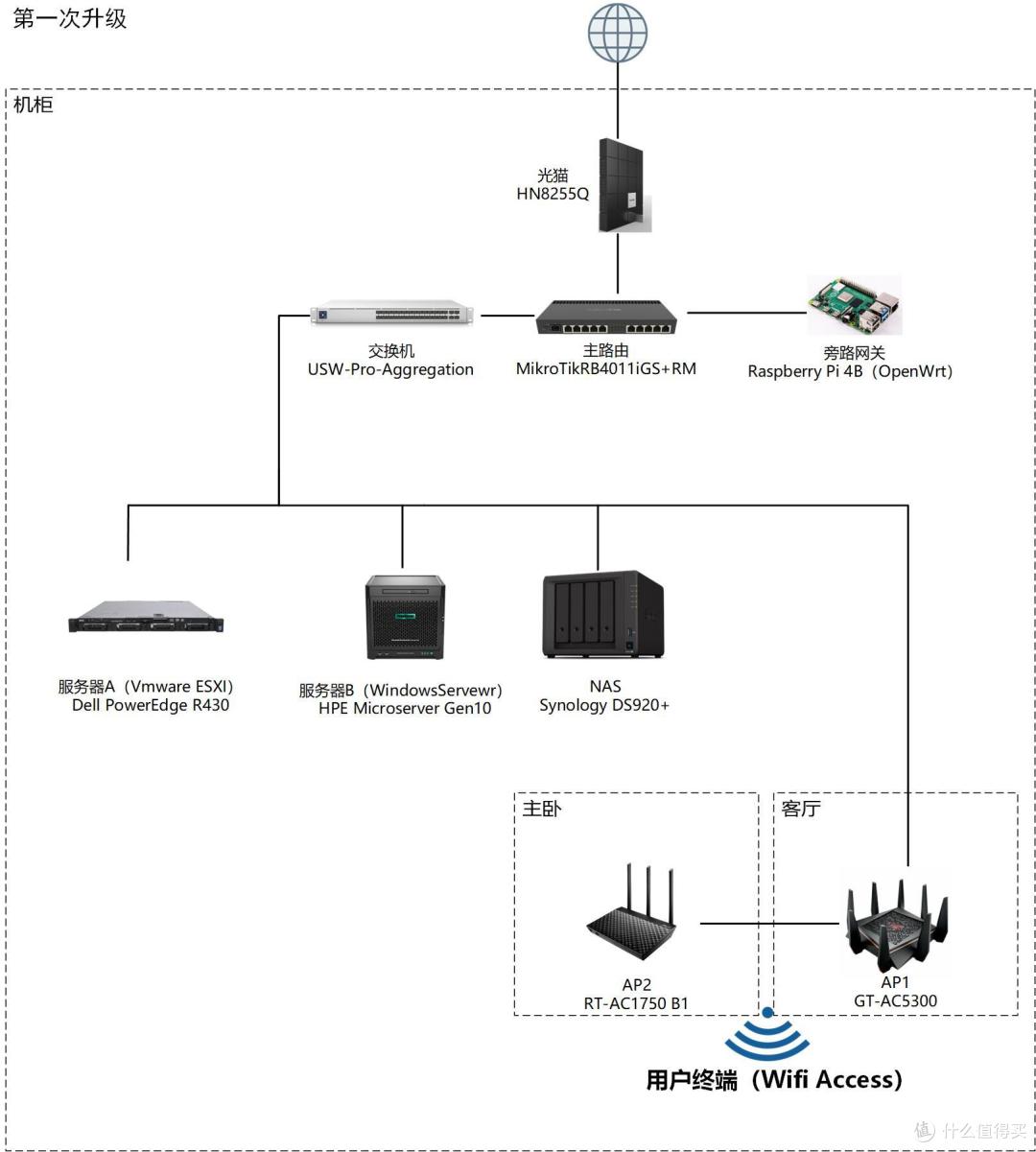

先来张架构图

家用机柜分享—升级前(现状)

路由和AP部分第一次升级暂时不变,交换机本来想用的是US/ES-16-XG,然后改个猫扇,改的模块都已经在carrot8848老哥那订好了,结果淘宝问了一圈这个交换机都没现货家用机柜分享—升级前(现状) ,后面听卖家说新出的Usw-Pro-Aggregation要不要考虑一下,买过的客户反馈声音不大而且还带四个25G SFP28的光口,后面自己查了一下中文论坛似乎还没这个交换机的评测,但外网论坛上有反馈说声音确实也不大,然后就上头加钱定了一台(发货完就后悔了家用机柜分享—升级前(现状) ,这四个25G SFP28的光口我都想不出自己有啥需求能用上,剩下24个10G SFP+的光口也压根用不完,还有几个零散的千兆的设备还得接电口[又加了几个万兆转千兆的转换模块家用机柜分享—升级前(现状) ],然后现在也没升级Unifi Wifi的打算,加钱买回来直接成电风扇

这次主要升级的需求其实是现有的设备的内存不太够了,本来的HPE只有16G,Winserver也只有32G,因为平时有一些产品偶尔想跑下测试,所以决定淘一个R430来撑撑场面,然后把Winserver迁移到HPE上,再加个NAS存存照片,具体的配置下个帖子再分享。

总结

这次升级的本意是加一些计算资源,然后实现机柜内的万兆互连,但现在住的房子装修的比较早,卧室的电脑不能直接拉光纤到机柜,所以第一次升级完后使用终端的体验不会有什么改变 ,再加上交换机的升级有点上头,导致第一次升级计划的实际花费高了很多并且性能和功能也用不上多少(感觉已经大冤种了家用机柜分享—升级前(现状)

作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
