电脑装机手记 篇三十一:5700G+AXP90-X53 Full BLACK+迎广肖邦MAX装机
最近朋友打算趁着价格合适装一台APU小主机,正好迎广肖邦MAX上市,直接上5700G!

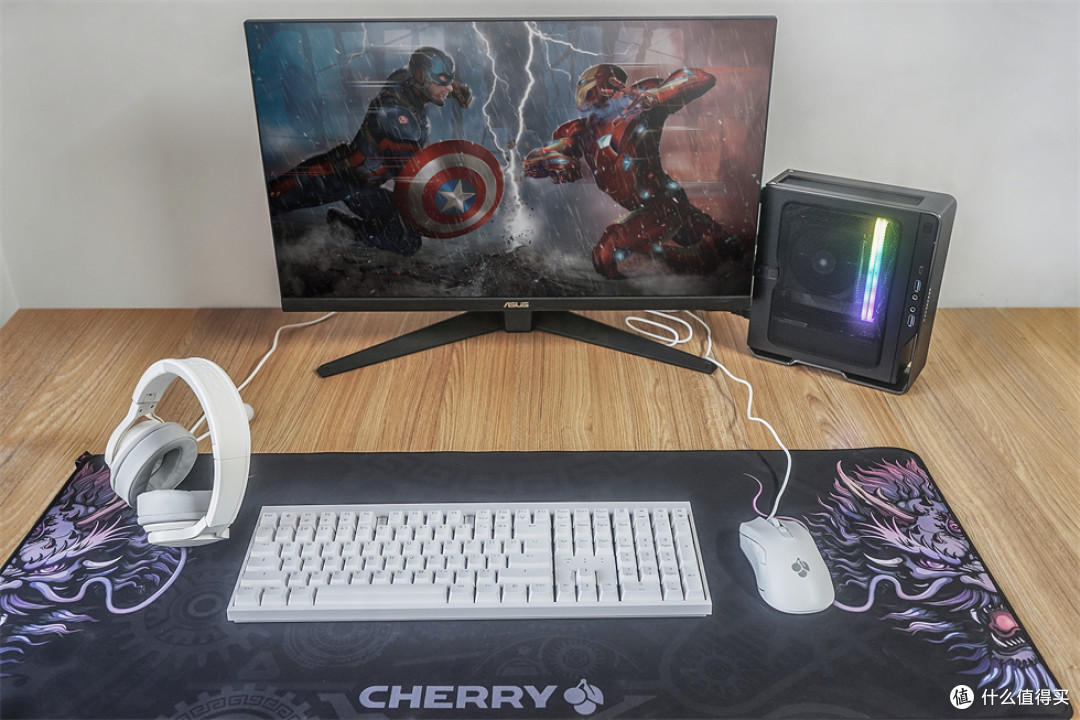

先来张整机照。
配置:
CPU AMD Ryzen 5 5700G
主板 华擎B550M-ITX/ac主板
机箱 迎广(IN WIN)肖邦MAX 钛灰 ITX机箱
散热 利民AXP90-X53 Full BLACK
内存 美商海盗船复仇者RGB PRO SL 黑色 DDR4-3600 16GB(8G×2)套装
电源 肖邦MAX自带200W 80Plus金牌认证电源
显示器 华硕VG27AQL1A
键盘 Cherry MX2.0无线版
鼠标 Cherry MC1.1
耳机 Cherry HC2.2
鼠标垫 Cherry 东圣辰龙 龙首彩色超大号鼠标垫
开箱特写
AMD,YES!
360°动图先来一张,3.3L的体积非常娇小。
迎广肖邦MAX的铝合金外壳表面采用了拉丝处理,钛灰的手感和颜值双在线,我作为金属爱好者可以说是爱不释手。
机箱I/O比较简单,就在侧面镂空设计之上,一个支持USB3.2 Gen 2*2的USB Type-C接口、两个USB 3.2 Gen1*2 Type-A接口和耳机+麦克风接口。
4mm的拉丝铝外框上前下三个面其实是一块铝弯折处理的,侧面板采用的网板设计,一定程度上加强了散热。
内部结构来一张,空间恰到好处,整理线材的时候要有点耐心。
80Plus金牌电源参数贴纸来一张。
背部结构,拥有两个2.5英寸硬盘安装位。
顶部依旧保留了开孔,覆盖有金属防尘网,同时加强了散热。
侧面板上采用的网板设计进一步加高,散热器限高支持到54mm,一定程度上加强了散热,在散热极贴近网面等合适的情况下可以采用散热风扇反装往外出风的方式,会有不错的效果。
底部前后各有一个橡胶防滑脚垫,底面外框也有拉丝效果,迎广细节处理有点猛。
附件全家福·,包括四个不同颜色的I/O饰板、2.5寸硬盘一转二供电线、固定螺丝以及电源线。
散热
因为迎广肖邦MAX正好限高54mm,所以散热选的是利民的AXP90-X53 Full BLACK,AGHP逆重力热管+二次回流焊且高度仅有53mm的下压式散热器。
开箱动图先来一张。
TL-9015B EXTREM风扇高度仅为15mm,2700RPM±10%,风量最高可达到42.58CFM,而且四角都有硅胶减震设计,噪音仅为22.4DBA。如果这还不够,可以考虑升级25mm厚的风扇,整体高度将提高到63mm。
整体纯铜黑镍+0.5mm扣FIN工艺,2次焊接的热管鳍片使得热传导效率进一步提升,本体加风扇合体仅为53mm的高度,这个角度看着很规整。

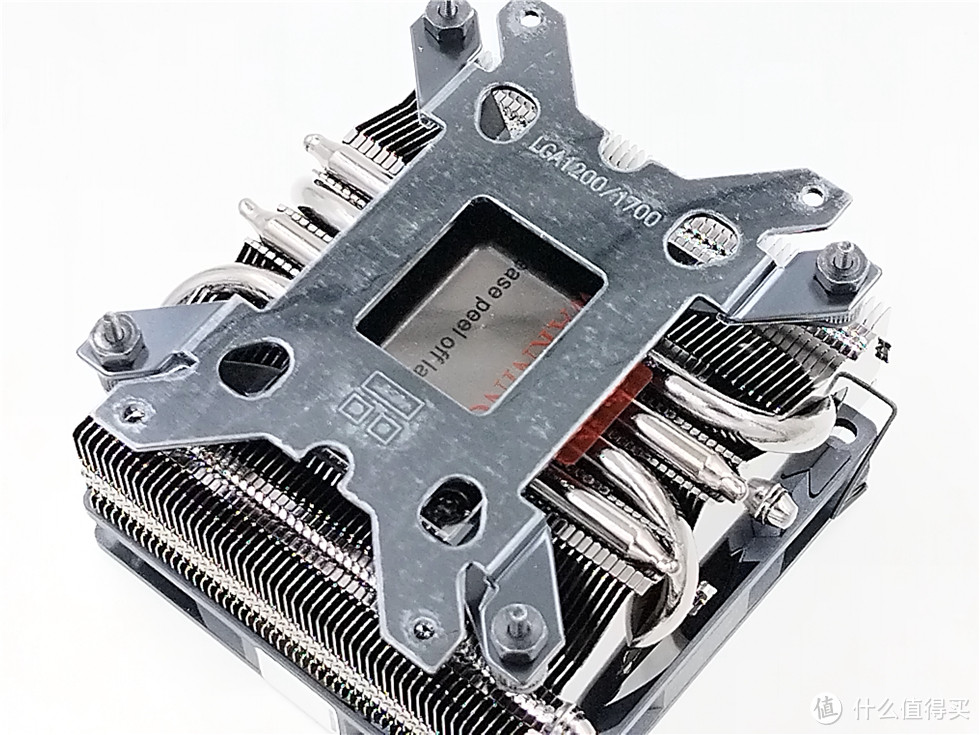

LGA1200/1700背板出厂时已经和散热本体通过螺丝固定在一起,这个角度能看到4*6mm AGHP GEN3逆重力热管,微雕铜底底座带保护贴。
装机
5700G和华擎B550M-ITX/ac主板合体完成,8相供电设计可以驾驭5700G。
X53-Full Black散热就位,整体配色很和谐。
内存就位。
安装完毕,安装过程挺简单的,不过由于肖邦MAX的机箱内部空间狭小,其实可以在主板固定之前就先将电源接线连接在主板上,然后再归拢,不过主板没有前置Type-C这点有点可惜了。
通电一次成~
整机效果
搭配的是Cherry的键鼠耳机全家桶。
肖邦MAX机箱保持了肖邦系列的设计,所以装机依旧轻松,定制线材长度正合适,而加高了的侧面板设计对散热的兼容性更好,可获得更好的散热效果,直立式摆放也不占地方,无论是放在桌面还是电视柜上都合适。
整机再来几张,收工~
