【迎开学】重启X230i升级之路

【背景】之前几年陆续对老爷机X230i升级了两次内存条，由三星原装4G依次提高到了4G+8G，处于对对称的执念，后面又升级成了双8G双通道，但也没觉得运行变快了。

最近实在忍受不了儿子用来学习电脑打字时金山打字通都卡顿的尴尬，又出钱买了个金胜维的Msata接口的硬盘，准备用来做系统盘，原先的500G的机械硬盘还留着做资料存储之用。网上看前人之鉴（和建议），顺带着也买了个intel 6300AGN网卡把X230i的150M小水管也一起换了，小朋友下作业文件和看线上视频也能快一点。

下面就开启这次普通又坎坷的学习工具之升级之旅：

1、要加装Msata硬盘和更换网卡，需要拆下键盘和掌托，得先拆掉D面7个螺丝；

拆螺丝，图中圈出的7处

2、翻到C面，往上推键盘，注意键盘背面有接线，不要扯断了；键盘掀起来后把接线从接口处扒开，丢一边；

上方竖着的为键盘接口，下面横着的蓝色线对应的是掌托指纹接口

3、继续把掌托的接线从接口中拔出，注意要先把接口往上拨一下，把压着的线抽出；掌托从上面两边施力把它与D壳分离，注意别太用蛮力，左侧容易坏；

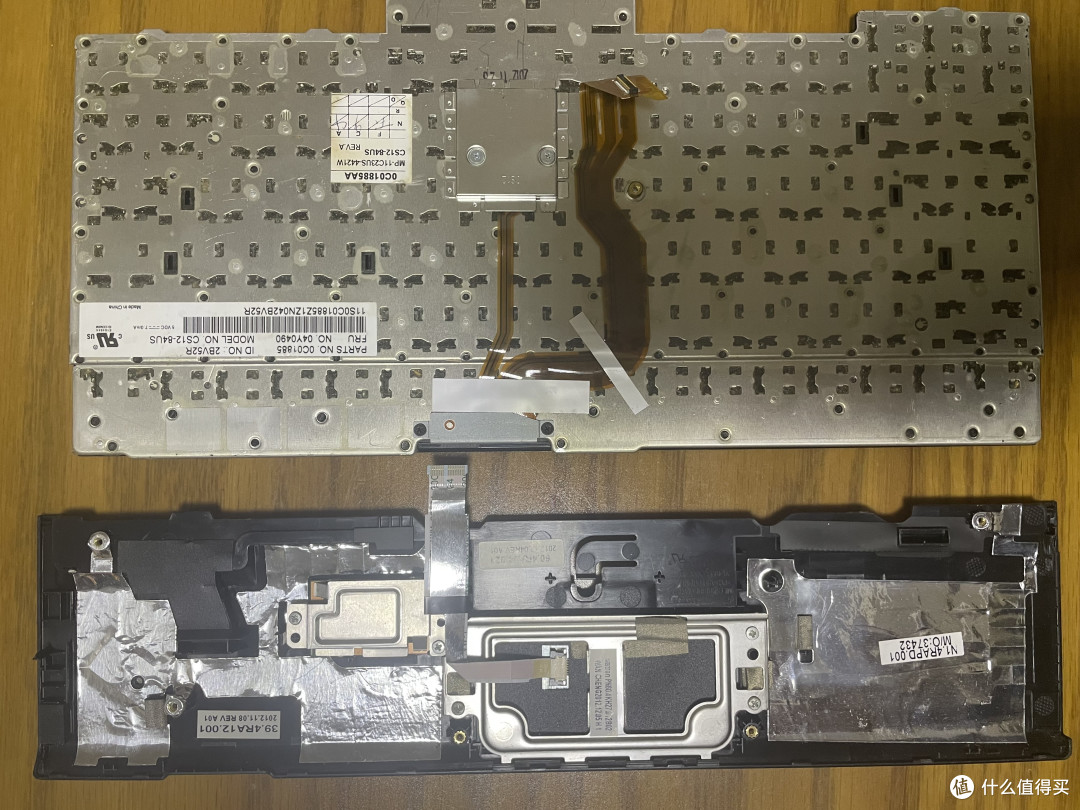

拆下来的键盘和掌托

X230i裸露的内部，稍微清理下灰

4、在网卡左侧的Msata位，拧下预留的螺丝，扒开右侧网卡的接线，清理出硬盘空间，安装新买的金胜维256G硬盘；

金胜维（KingSpec）mSATA固态硬盘工厂收银机排队叫号机工控主板迷你SSD256GmSATA129元京东去购买

预留的螺丝，可惜周边没预留网卡的第三根天线

金胜维Msata硬盘

Msata硬盘背面

硬盘安装位置清理完毕

往左侧插入硬盘，右上角拧上螺丝固定

5、开始对旧网卡动手了，原先配置的为150M的网卡，只有2.4G的没有5G的，已经跟不上时代和路由器的要求，这里一并换掉；拆上面的一颗螺丝，直接弹起来45度，拔下来；

黄圈中的螺丝拧下，蓝圈中的黑灰两线拔下

展示下新买的intel 6300AGN，是X230i这款机器可以配置的最高带宽的无线网卡了，不含蓝牙功能，要蓝牙一体的买62开头的；

购买链接就不放了，大家自行淘宝搜索。

3个接口，后面接法弄错了又拆了一遍

买的带第三根天线

6、开始折腾的安装无线网卡之旅，先为第三根天线找个贴片的落脚点，商家给的短线，就近找了蓝牙模块下面D面里的空隙，空间还凑活可以塞下贴上；

在圈出来的地方放置第三根天线的贴片

商家让把黑线、灰线、白线（后加）分别接黑1灰2白3这样；安装之后把线理一理用黑胶布固定住走线；

按照黑1灰2白3这样

7、 再依次安装好掌托、键盘，用U盘启动重装Msata盘的系统，用驱动精灵打上所有驱动

键盘和掌托的接线

以为大功告成，结果悲剧了：把设置里信道调成“自动”后，网卡2.4G速度也只有个位数（忘了拍照），和之前的小水管没啥区别，5G速度只有120M算凑合吧；跟商家聊下来再结合网上前人的帖子，觉得要么接线错了，要么之前安装的驱动太老了不能跑全速；

速度不行嘛

网上前人提醒：驱动程序要使用Intel原版的，其他版本可能导致无法全功率工作。

安装的驱动版本比较低

一个个排除吧，先把驱动换成Win7下最新的版本15.17.0.1，发现速度没提高，排除驱动问题；拆机调换黑线和灰线接口，一阵折腾后重新装好机器开机，2.4G下可以在120-270M之间波动了，5G还是在150M，看来之前商家说的接线方式错了，应该是“黑2灰1白3”！！！

但这网速也没到300M，有些玩家还能到450M，我把电脑放路由器旁边速度也没见超过300M，450M连影子都没闪下！网上找了另外一个淘宝商家咨询了下，网卡显示速度还跟路由器的型号有关，网件的3发路由器可以到450M，像我用的K2P貌似也就2.4G下300M打顶了，5G也就150M封顶了…

整个升级过程，安装Msata硬盘是最顺利的，重装系统废了不少劲（注意把引导盘顺序调整成U盘启动，Legacy first）；网卡安装和调试费了老鼻子劲！

小朋友马上要迎接开学了，希望这升级后的X230i可以给他带来更好的电脑学习体验，不至于老是丢在角落里吃灰，用来学打字和编程应该可以胜任了！
