带状钛阳极（钛带阳极）

带状钛阳极（钛带阳极）是以钛基材为核心，表面涂覆贵金属氧化物涂层（如钌、铱、钽等）的工业阳极材料，因其优异的耐腐蚀性、高导电性和长寿命，在阴极保护、电解工业及水处理等领域广泛应用。以下从结构、性能、应用场景及施工要点四方面展开分析：

一、结构与材料特性

1.基体材料
采用工业纯钛（如TA1/TA2）或符合ASTM B265标准的一级钛，具有高机械强度和耐腐蚀性。钛在氧化性介质中能快速生成致密氧化膜（TiO₂），厚度约5-8nm，与人工涂层构成“物理+化学”双防护体系，可抵御10g/L浓度氯离子侵蚀。

2.涂层设计

1.类型：通过热分解法涂覆混合金属氧化物（MMO），如钌铱氧化物、铱钽氧化物，赋予其电催化活性、导电性和抗氧化性。

2.优势：涂层损耗率低（1-6 mg/A·a），在低pH值、高氯离子环境中仍能稳定工作。例如，在海水环境中阳极产物主要为Cl₂，土壤/淡水环境中析出O₂、Cl₂混合气体。

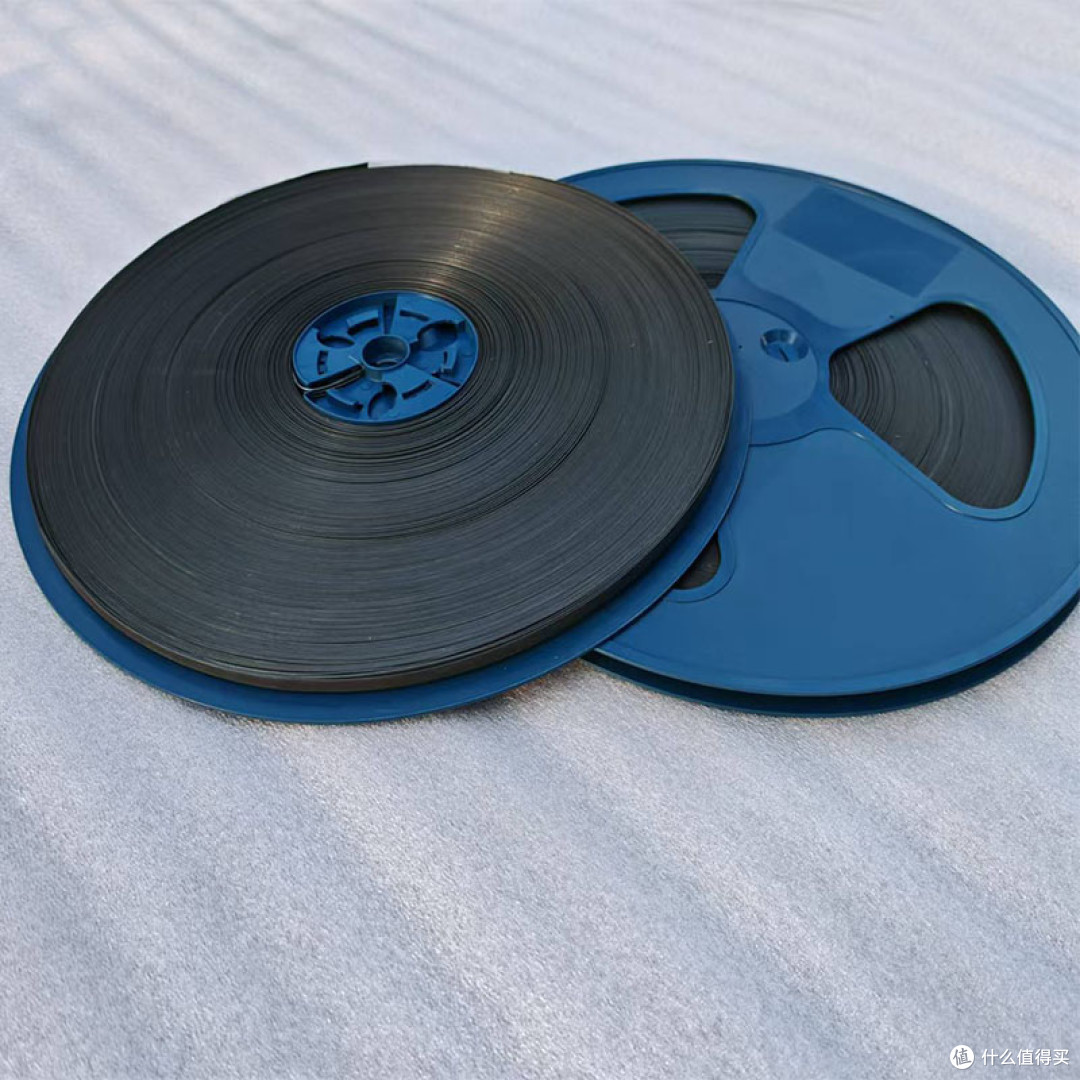

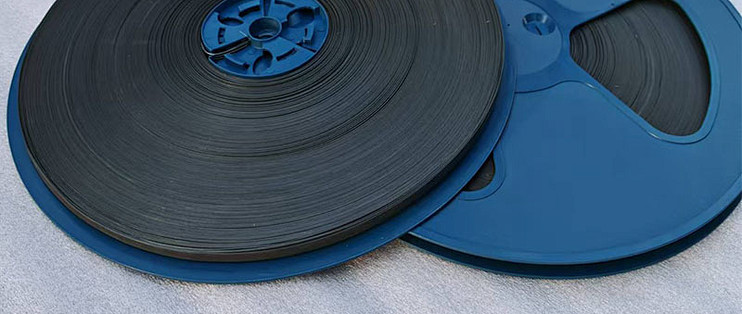

3.形态与规格

1.以带状形式呈现，标准规格为宽6.35mm、厚0.635mm，卷长76.2米或152.4米。

2.可垂直敷设钛导电带，交叉点用专用焊机点焊连接，形成格栅状阳极网，优化电流分布。

二、核心性能优势

1.耐腐蚀性强

1.钛基体与MMO涂层协同作用，可在海水、淡水、土壤等介质中长期使用。例如，在3.5% NaCl溶液中，钛基体腐蚀速率极低，涂层进一步增强耐蚀性。

2.相比传统阳极（如石墨、铅合金），钛带阳极寿命显著延长，阴极保护系统中寿命可达30年以上，是铅基合金的6倍以上。

2.高导电性与电催化性能

1.MMO涂层电阻率低，确保电流高效传递，降低析氧、析氯反应过电位，节约电能。例如，盐水电解生产氯碱时，钛阳极对氯过电位比石墨阳极低140mV（1A/cm²条件下）。

2.支持高电流密度操作（如17A/dm²），提升电解效率，产量可翻倍。

3.尺寸稳定性与长寿命

1.电解过程中电极间距变化小，槽电压稳定，避免因极距波动导致的效率下降。

2.涂层稳定性高，长期使用不易脱落，维护成本低。

三、典型应用场景

1.阴极保护系统

1.储罐底板保护：沿海或土壤腐蚀性强地区的原油储罐罐底敷设钛带阳极，防止底板腐蚀穿孔。

2.管道防腐：长输管道外壁采用钛带阳极，配合石膏粉等回填料，优化电流分布并延长寿命。

3.海洋工程：海洋平台钢结构、船舶外壳等通过钛带阳极实现防腐，适应高氯离子环境。

2.电解工业

1.氯碱生产：作为阳极材料，提高氯气纯度并降低能耗，寿命达6年以上。

2.电解水制氢：降低析氧反应过电位，提升制氢效率。

3.电镀与金属提取：用于镀镍、镀铬、镀锌等工艺，提高镀层均匀性和质量。

3.水处理领域

1.污水处理：通过电解氧化降解有机物（如苯酚、染料废水），或产生次氯酸根消毒水体。

2.海水淡化：作为电解槽阳极，提高脱盐效率。

四、施工与维护要点

1.安装步骤

1.检查阳极带：确保表面涂层完好，避免划痕或磕碰。

2.铺设与连接：按设计要求铺设阳极带，交叉点点焊连接，形成格栅状网络。铺设间隔建议不超过305米，每隔一段距离与被保护设备连接一次，避免电阻过大。

3.回填与测试：配合石膏粉等回填料减少腐蚀，回填后测试保护电位（通常为-0.85V至-1.20V）。

2.运行控制

1.电流密度：控制在合理范围内（如≤5A/m²），避免过高电流加速涂层消耗。

2.温度管理：电解液工作温度宜为25-40℃，过高温度导致电流效率降低。

3.避免反极：确保钛带阳极始终作为阳极使用，防止涂层脱落。

3.定期维护

1.检查涂层完整性、焊接点连接情况，发现问题及时处理。

2.停机时用净水冲洗极板表面，避免长时间断电浸泡。
