硬核拆解1000G笔记本机械硬盘

大家好！欢迎回到我的频道！上次第一次在ZDM上写文章，发现值友们互动挺多的，这次，我又来啦。

今天，我们不做维修，来做一次 “刨根问底” 的终极拆解！目标就是我们身边最熟悉又最神秘的数据仓库，就是我这盒子里装的，笔记本机械硬盘！

你可能升级过固态，淘汰过它，但你真的知道这块小小的铁疙瘩里面，到底藏着怎样一个精密到令人发指的世界吗？今天，就让我们用最硬核的方式，把它大卸八块，一探究竟！

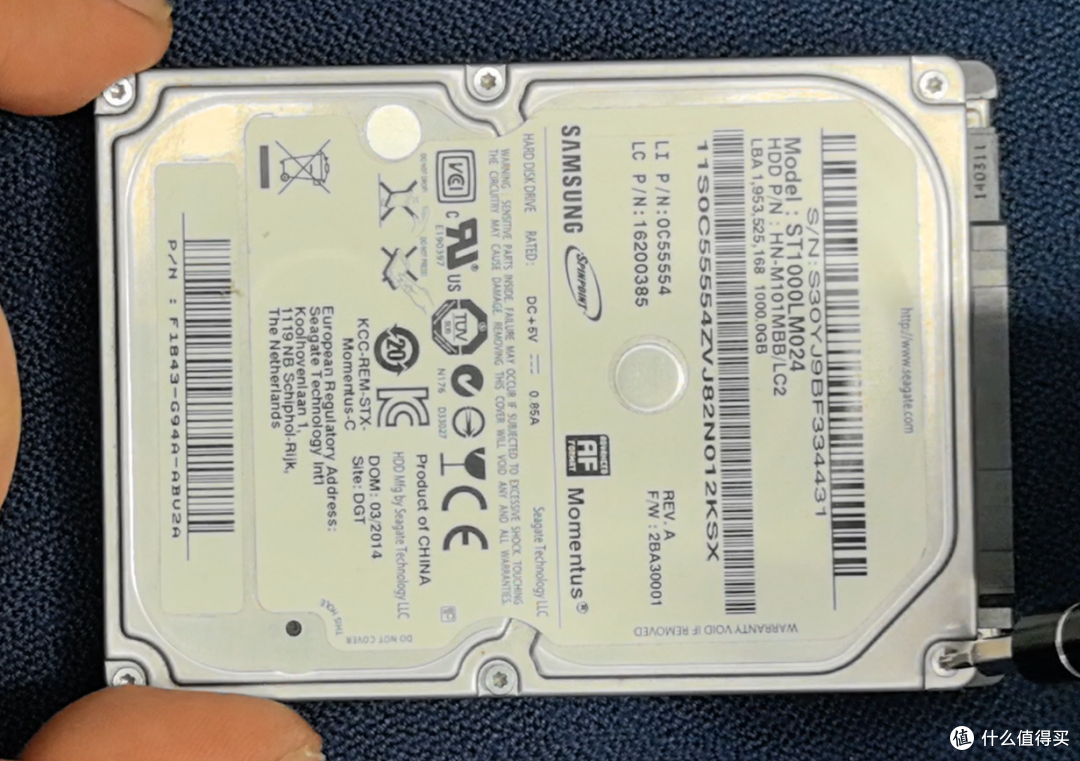

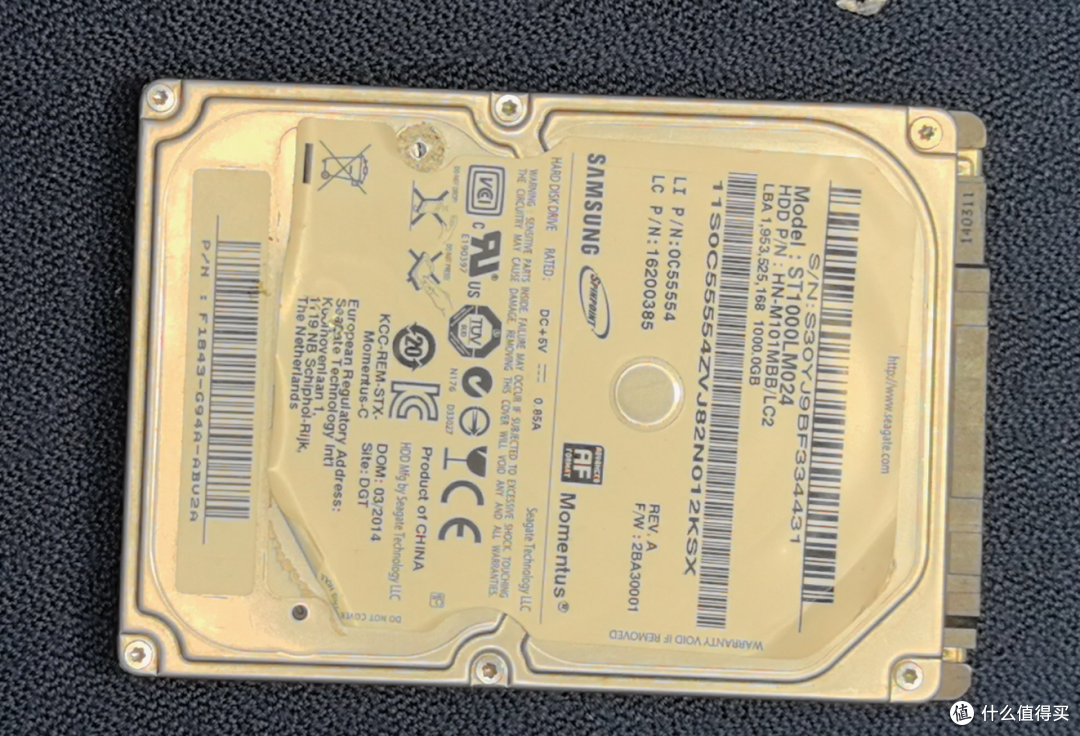

它的命运不是被丢弃，而是成为我们好奇心的牺牲品！这是一块2.5英寸的笔记本机械硬盘，容量是1000G，生产年份是2014年，如果她是完好的话，还值80块钱呢，废话不多说，开拆！

第一步：外科手术——拆除外壳

首先，我们需要用六角的螺丝刀，卸下正面所有的螺丝。反面用的是十字螺丝刀，注意啊，硬盘外壳的密封性要求很高，所以有些螺丝会有易碎贴或者特殊的保修贴，一旦破坏就没保修了。当然，我们这台是有问题的硬盘，无所畏惧！

我们可以看到，硬盘的正面有六颗螺丝，背面也有六颗，我们先将正面的螺丝卸下，看能不能打开。怎么打不开啊？……

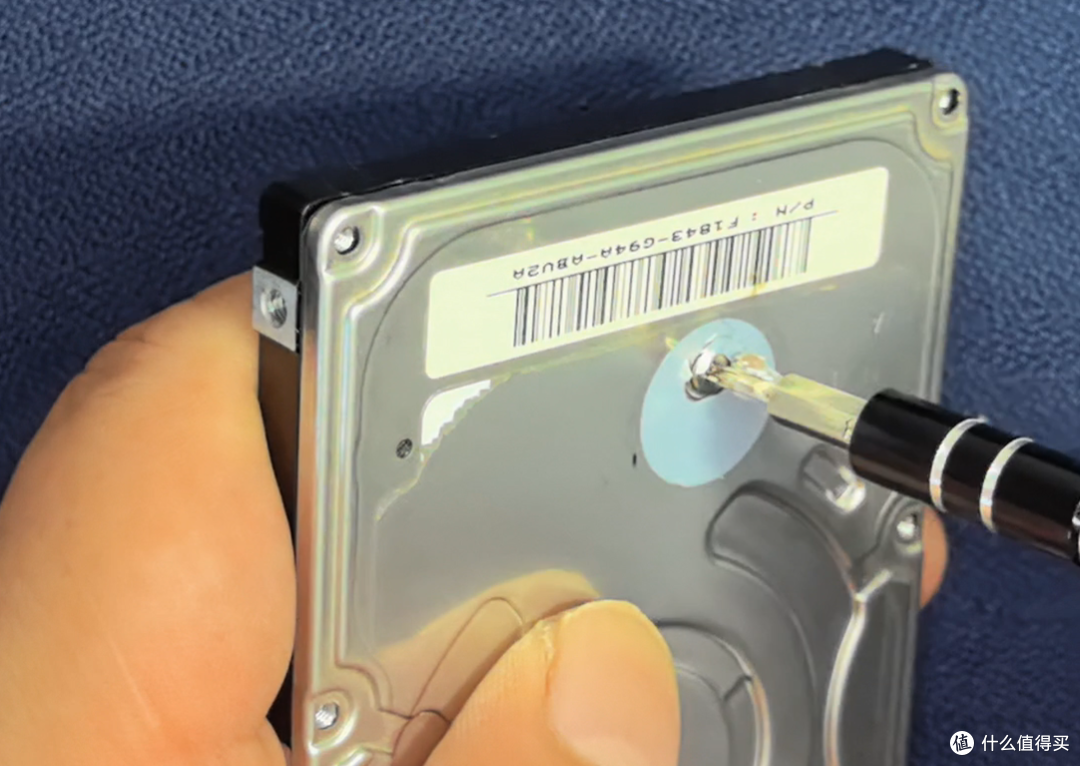

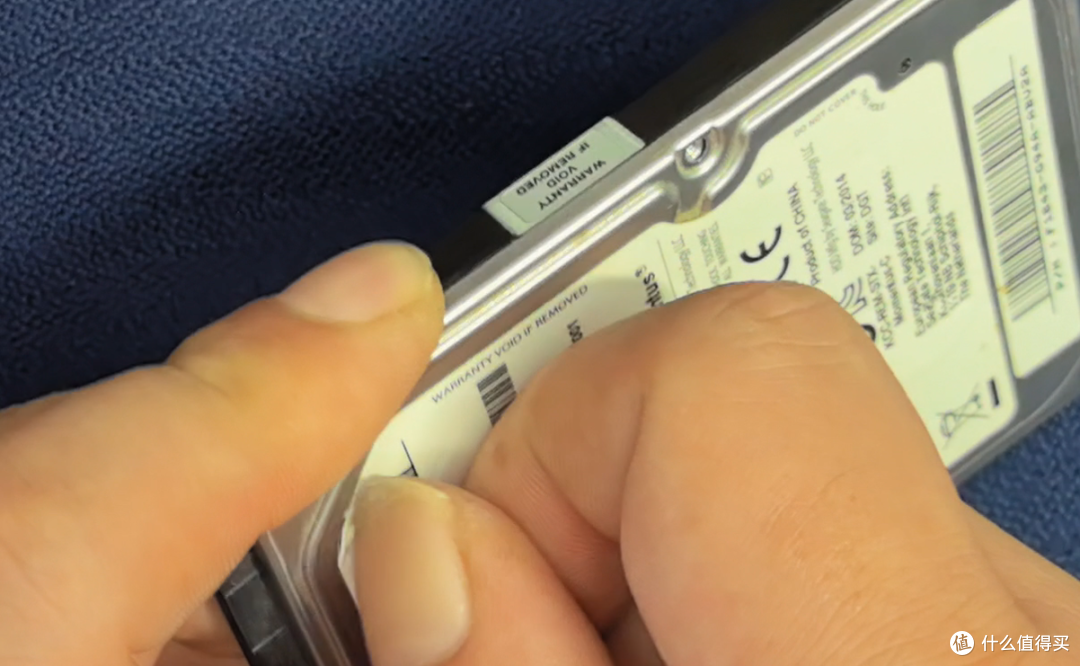

打不开，是不是哪里还有螺丝呢，注意观察，在正面，也就是在贴纸的下面，还有一颗螺丝，我们揭掉贴纸，果然，还有一颗。把它取出来。我发现，这些螺丝，吸铁石都不能吸附，说明他们不是铁的。这时候，我们就可以，轻轻的打开上盖了。似乎没有什么胶，不像卸手机背板壳，那胶粘的是一个紧，这里不用使用吹风机，就能打开。

翘片或刀片，不用费那事了，使劲，搞定！看，这层金属盖板内侧通常还会有密封垫，它的作用是防止外部灰尘进入，维持硬盘内部的绝对无尘环境。现在我们看到的就是它的真身了！

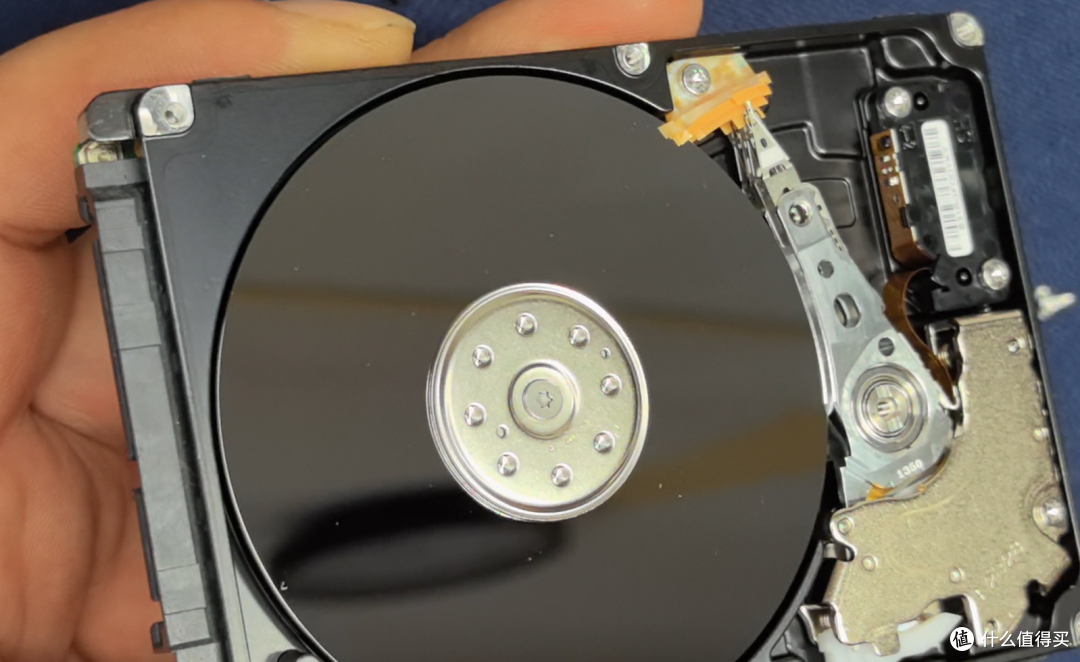

哇哦！是不是有一种打开精密仪器的震撼感？真的看到庐山真面目了，真的看图片和亲自打开看，真的不是一回事，磁盘的盘片，洁净无比，可以当镜子用。我们来通电，看一看，她旋转时的样子，和结构。

好了，我们来一一认识一下里面的“主要零部件”！

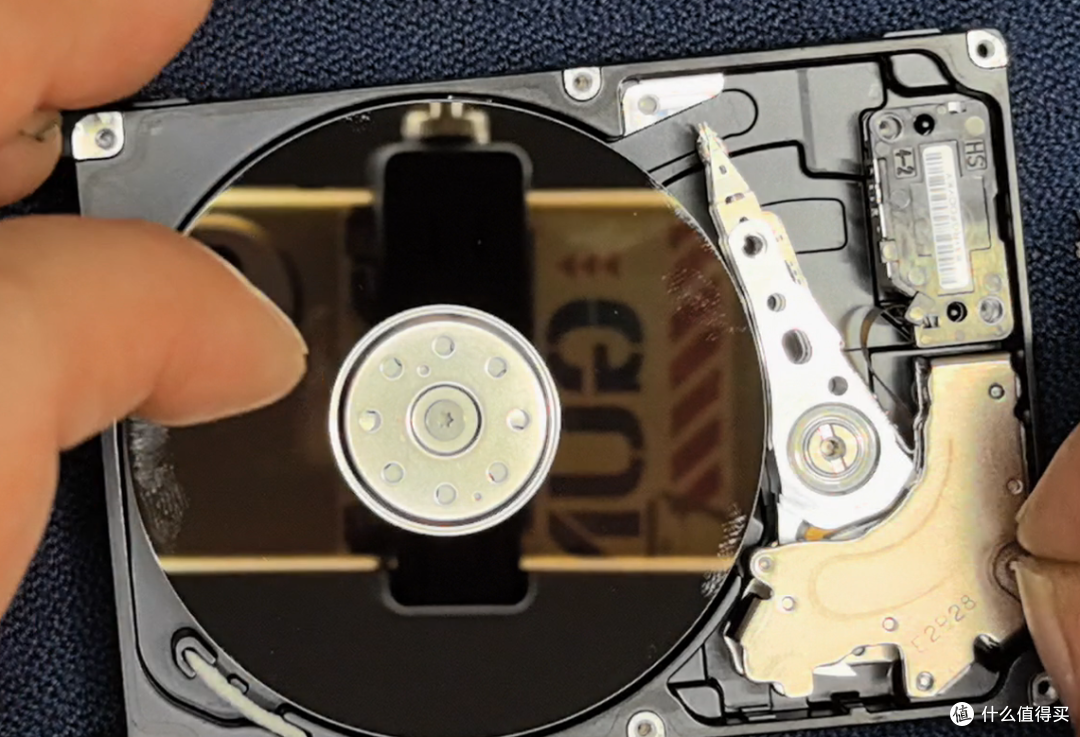

盘片中央的就是主轴电机

这里是主轴电机（Spindle Motor）。 藏在盘片下面的就是它，负责让盘片以每分钟5400或7200转的速度高速旋转。

这里是磁头停泊区

最右边的大铁块就是永磁体

这里是永磁体

这个光亮亮的盘就是是盘片（Platter）。 这就是数据的“大地”，所有你的“视频”、学习资料、游戏全都在这里。它表面光滑得像一面镜子，其实是由玻璃或铝合金制成，并镀上了极其微小的磁性材料。数据就是以磁极的方式存储在上面。

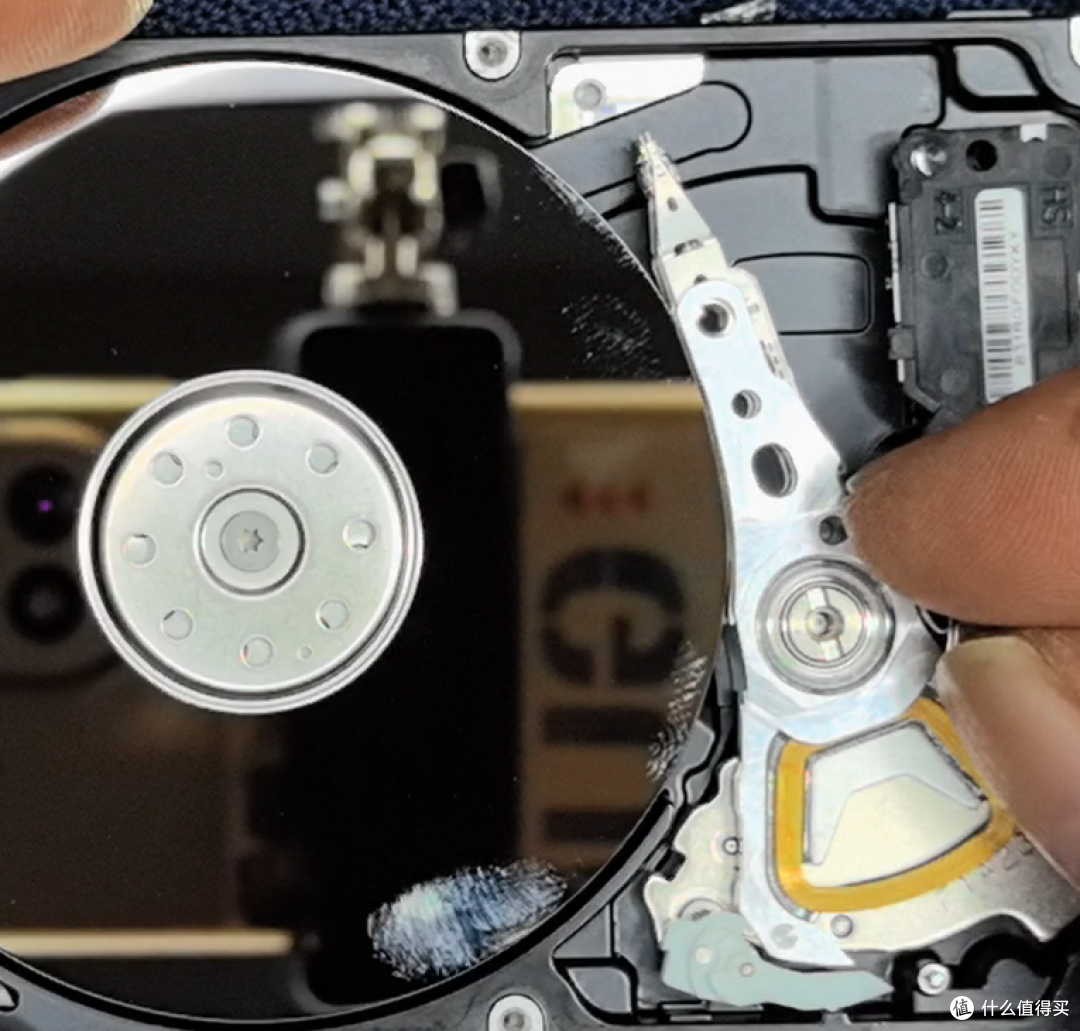

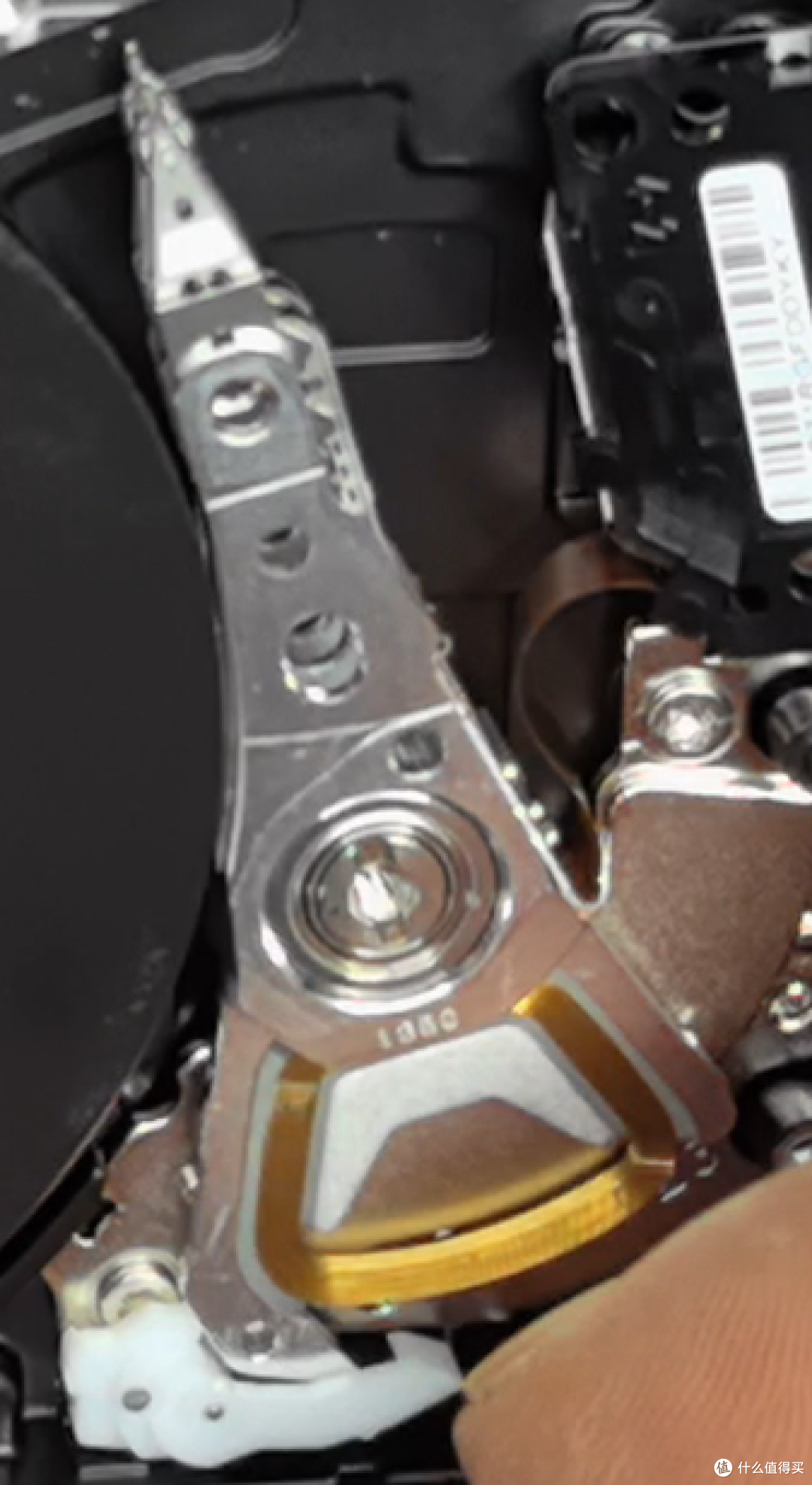

这个活动的是磁头臂，在他的最前端的，就是是磁头（Read/Write Head）。 这就是数据的“读写笔”！它悬停在盘片上方，距离小到只有几纳米，相当于一架波音747在距离地面1毫米的高度超高速飞行！所以硬盘最怕震动，一撞，磁头就可能和盘片“亲密接触”，造成划伤性物理坏道，那就是数据的灭顶之灾！

这里是音圈电机（Voice Coil Actuator）。 控制磁头臂精准移动的“肌肉和神经”。它的速度和精度决定了寻道时间。它的移动又快又准！

接下来，才是真正的硬核环节！我们要把这些部件全都拆下来！

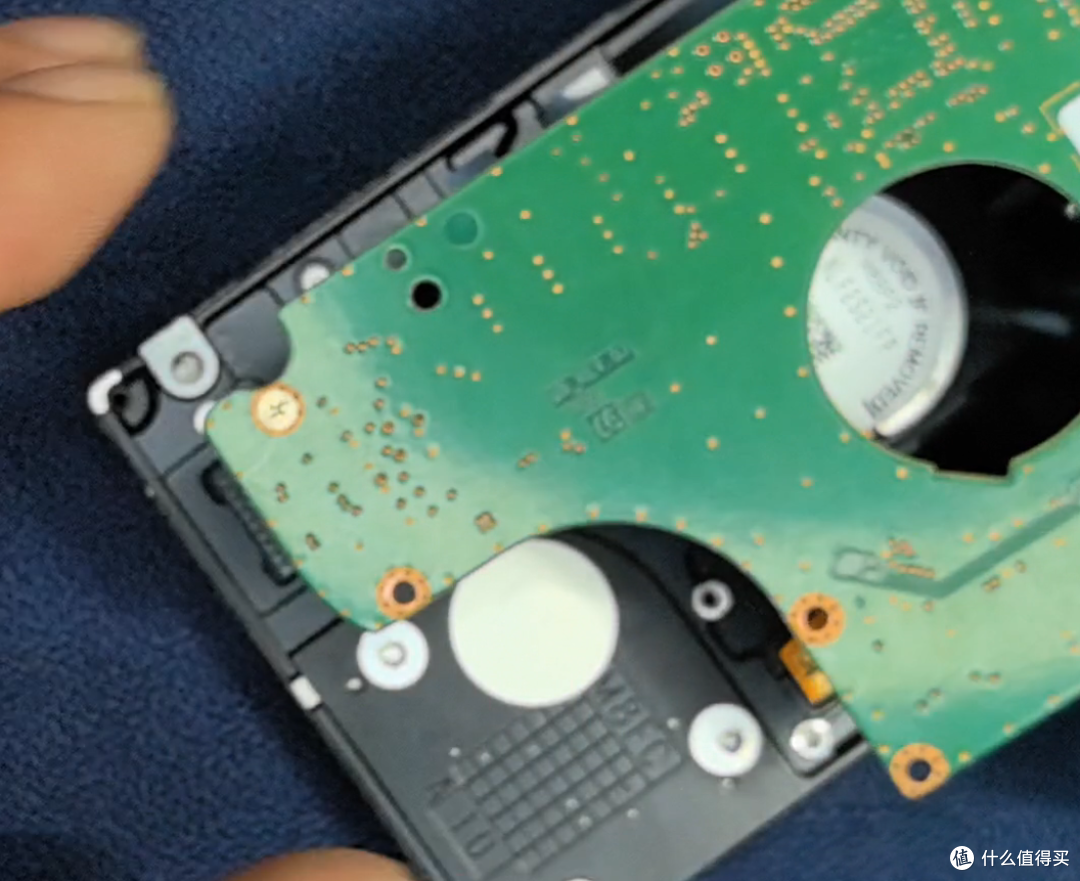

我们先将背部的电路板拆下，用十字螺丝刀，共有六颗螺丝。很容易就可以拆下来了。

接着，我们先卸下磁头停泊区，再卸下，主板控制区。然后，把永磁体卸下，永磁体是用一颗螺丝固定，卸下螺丝，用撬棒使劲往上拨才可以取下。在永磁体的里面除了有磁头摇臂，还有一个塑料的卡扣装置。

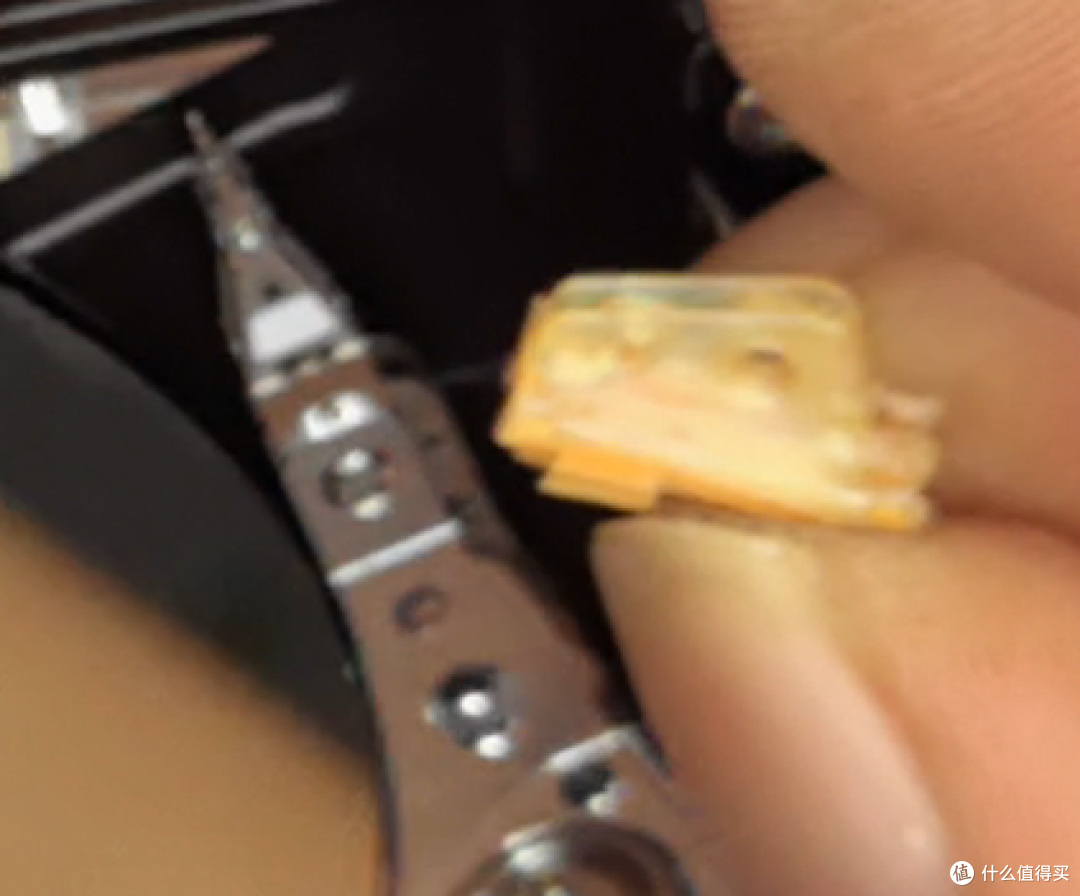

使用平口螺丝刀，小心拆卸磁头臂组件的固定螺丝和卡扣，然后轻轻将整个磁头臂抬起，移出盘片看，这就是磁头组件的本体。这个小小的、像小铲子一样的东西就是磁头本身，它通过极其纤细的排线连接到控制电路。

看这个精密的悬浮机构，利用空气动力学，在盘片高速旋转时产生的气流将它微微托起。这绝对是机械工业的奇迹！

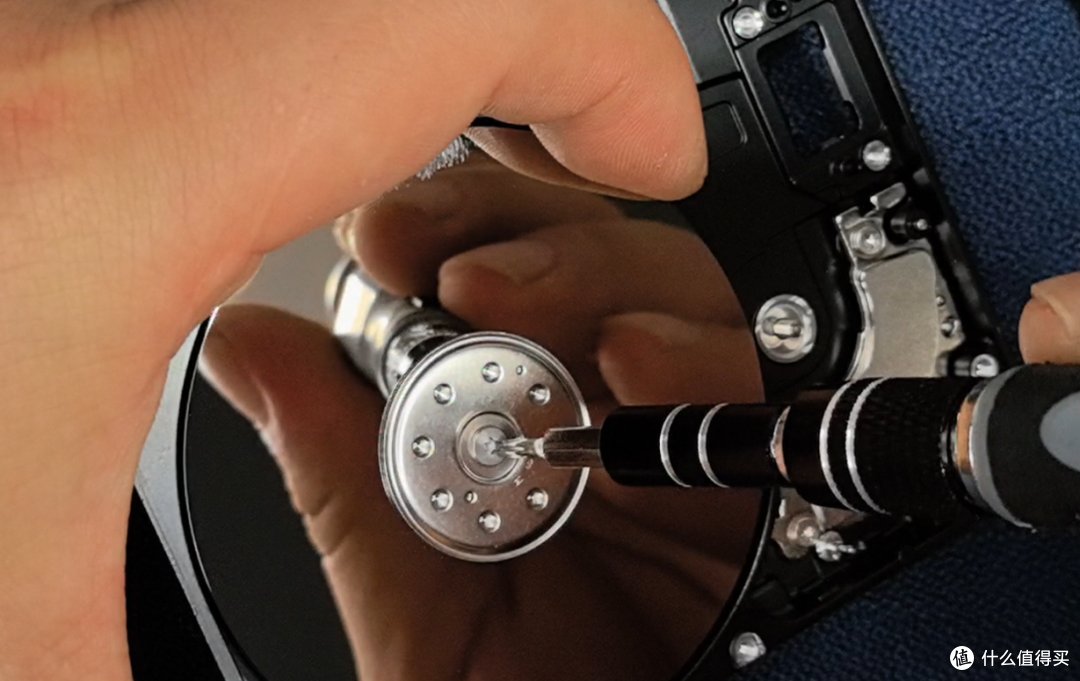

现在我们取下盘片。盘片的中央有一颗螺丝，用五角螺丝刀卸下，这时盘片就可以拿下来了。哇，真的是薄如蝉翼！在光线下反射出彩虹般的光泽，但这美丽的背后是数据的残酷……这里的盘片有两块，分上下两层，上面用金属片压紧，中间有金属垫片隔开。

不得不感叹，在固态硬盘横行的今天，机械硬盘这种精密的机械美学，更像是一件即将过时的艺术品。它脆弱、怕震、速度慢，但它的技术含量和工业设计，绝对值得我们为它做一次这样的致敬。

好了，兄弟们，一次彻底的硬盘“解剖”就完成了。从一块完整的硬盘，到如今桌上的一堆零件，我们算是把它看得明明白白了。

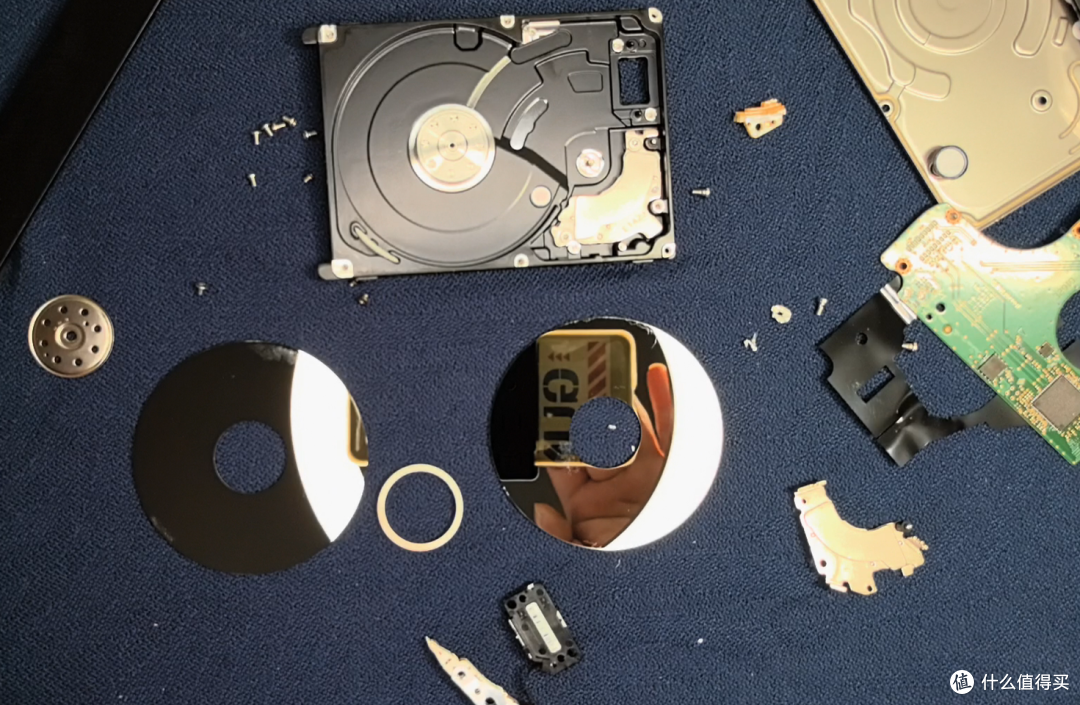

现在，所有的零部件，都在这里了，给他们拍张合影，我们再把他们装回去，看还能不能装回去了，试一试！！！！现在以最快的速度，来组装。GO

好了，我们再通电试一试，还可以转，呵呵。

那么问题来了：你知道为什么拆解后的硬盘，数据就绝对无法恢复了吗？

我们下期再见！
