大家好，我是波导终结者。

作为核心生产力，与游戏发烧双重用户，我对PC机的新架构一直有关注并入手实用。新的架构特性和技术，带来的生产效率、用户体验的提高，以及综合扩展性等的增强，并不是单纯跑分能够体现的。因为主板插槽受限的泛用性，我手上4430，7700，10700K，12700K都集齐了。这次INTEL新的Ultra架构发布，我也是第一时间入手并装机，今天跟大家分享最核心的主板。

七彩虹iGame Z890 VULCAN W V20火神 外观篇

七彩虹的 iGame Z890 VULCAN W V20，这是一块E-ATX板子。虽然有所心理准备，但是就光包装和用料的份量，仍然十分厚重。目前开售的板子里，这块就是航母级的旗舰了。我人生第一样自己购买的板卡就是当年七彩虹的冰封骑士9550，20年过去了，七彩虹的持续成长是有目共睹。

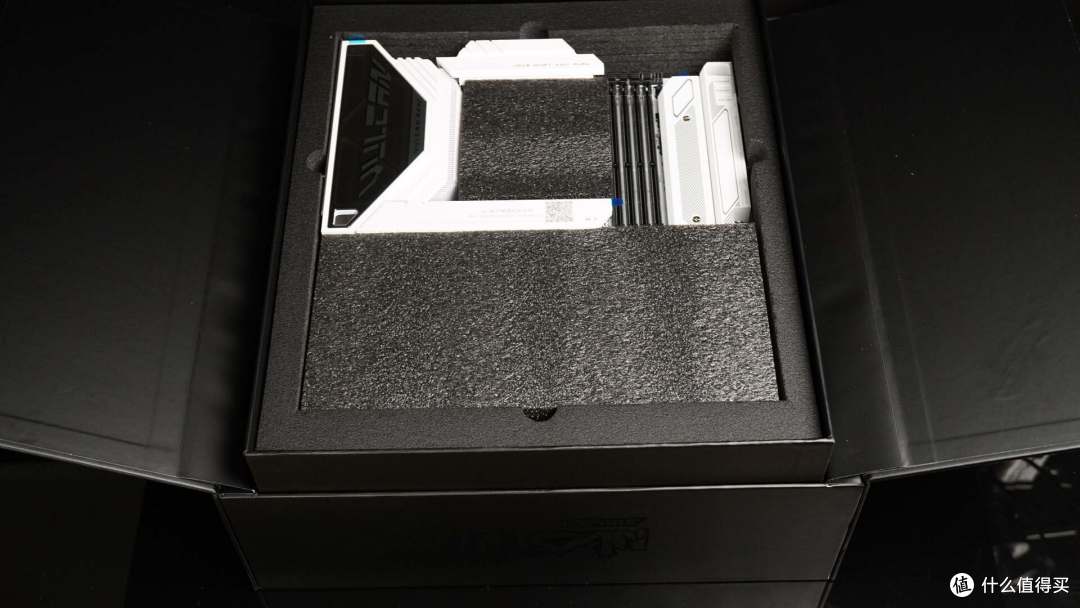

打开包装，左右合页掀开，里面的主板和内衬会随着一起上浮，设计很是用心。目前七彩虹 iGame Z890 VULCAN有黑白两种配色，不过外包装是一样的，我差点以为买错了。

作为一款EATX的旗舰主板，我看中的是它在供电，散热，扩展，易装等各方面的设计和用料。白色主板在颜值方面也非常顶，四处可见的金属装甲均有涂装。

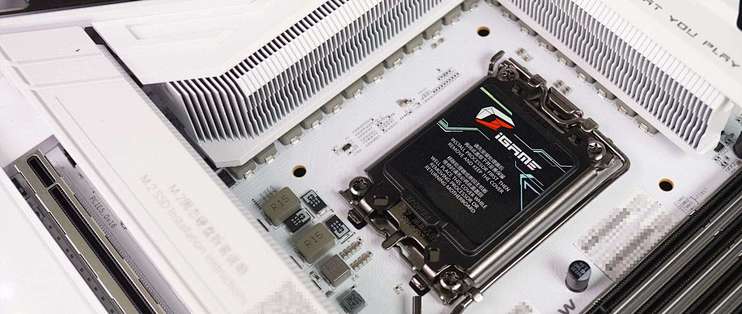

高端主板的一大核心之一，就是看供电的用料，整台电脑的运行都依赖于主板各部分的供电支持。iGame Z890 VULCAN主板采用20+1+1+1相的105A旗舰DrMOS片式聚合物电容供电，就算是Ultra 9 285K全核超频也能轻松带起来。

这些厚重的鳍片式散热模组都是全铝制金属然后去做的白化，整块主板各个供电，芯片，固态，桥等部分基本都覆盖全了。不过相较于上一代的Z790，这一代主板左上的VULCAN字样取消了RGB灯光。

iGame Z890 VULCAN W V20火神主板靠近CPU的直通M.2固态硬盘插槽支持PCIe5.0协议，因为高速固态发热较大，主板也是直接配了一块超豪华的散热装甲。为了避免用户不懂得拆装，上面还有安装说明的二维码。

实际上散热片拆装并不困难，首先是上面的磁吸盖片，徒手取下即可。取下之后，左右各有1个螺丝需要拧下。拿下散热鳍片组，底下是PCIe 5.0 x4规格的M.2接口，支持2280或22110规格的固态，固态硬盘固定方面也做了快装设计，不再需要找螺丝了。另外，针对很多主板固态和显卡打架的问题，取下磁吸盖片之后，散热模组有针对显卡卡扣做避让设计，显卡和固态之间可以很轻松地互不影响。

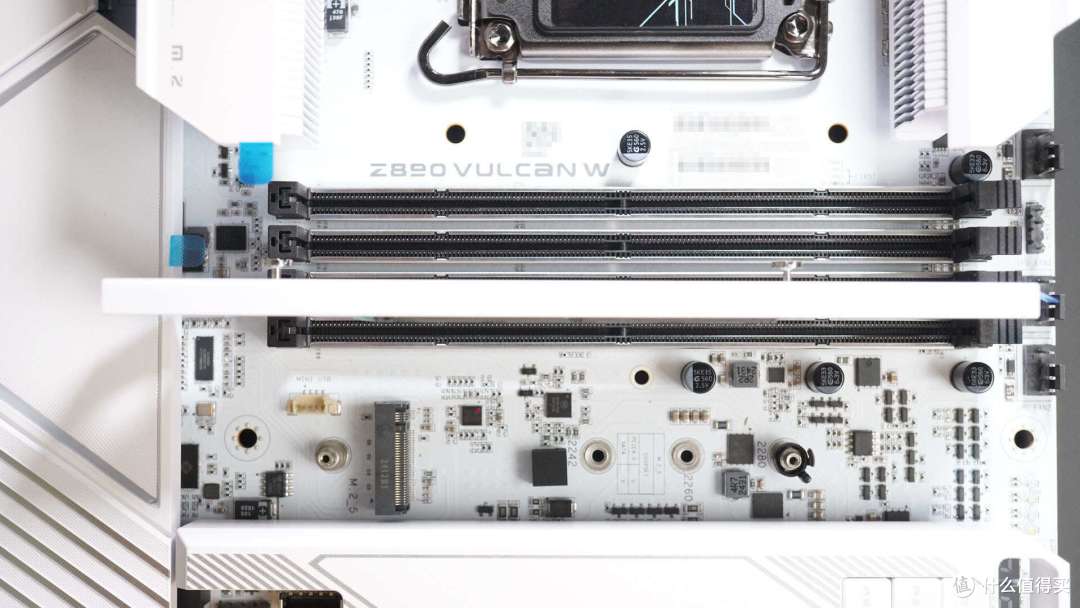

刚才有说到扩展性，这块iGame Z890 VULCAN W V20火神主板一共拥有5个M.2固态硬盘位，另外3个在显卡插槽下方，均为PCIe 4.0 x4规格，都支持22110的固态硬盘，且都有快装卡扣。

最后一个固态硬盘插槽在内存的右侧，这也是大板在空间上的优势。这个槽位一样是PCIe4.0 x4规格，支持2242/2260/2280长度的固态硬盘。此处也是空间最大，最不受其他硬件干涉的位置。

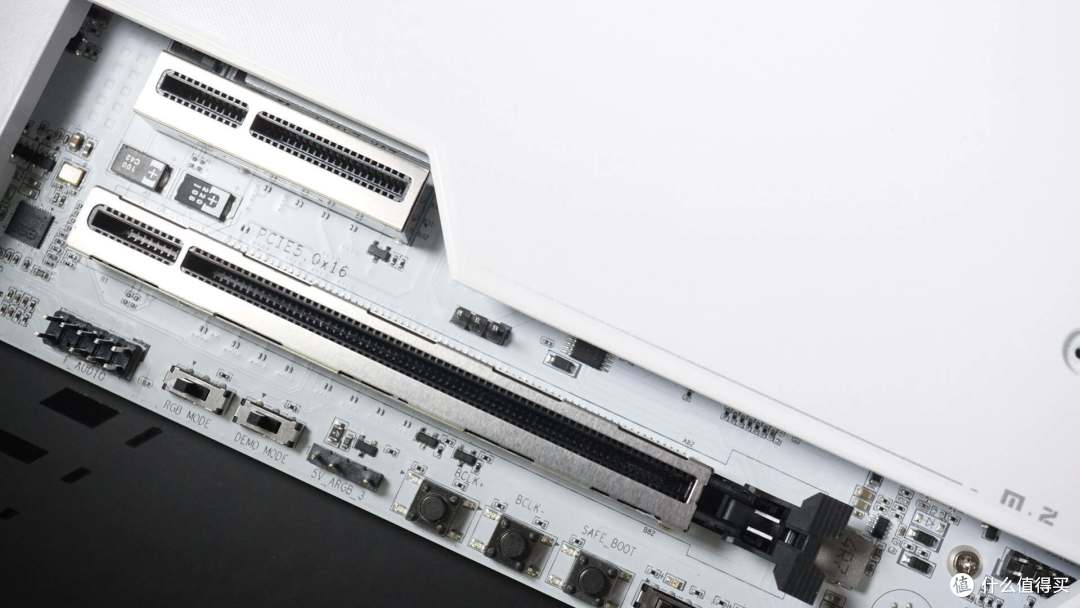

看完固态插槽，再来看PCIe插槽。首先是常规显卡槽，PCIe5.0 x16规格的合金强化接口一个，配置易拆卡扣。而在底部，还有PCIe 4.0 x4和PCIE 5.0 x16两个合金强化接口，扩展性拉得满满的，想接双显卡都很轻松。

主板右下角部分则是其他芯片、接口、桥的位置，上面覆盖了一整片的金属散热片，有X字样的RGB灯效，可以在七彩虹的iGame Center软件里进行灯效设置与管理。

内存插槽方面，七彩虹iGame Z890 VULCAN W V20火神给了4个，并且都有金属装甲加固。官方标称拥有8800+MHz的超频潜力，最高支持192G的内存容量。

主板接口方面，CPU供电有2个8Pin，安排在主板左上角，又离角落有一点位置，插线的时候会有比较大的可操作空间。

往右看，是1个CPU水冷泵散热接口，1个5V ARGB三针接口，2个CPU风扇接口。由于板型空间足够，iGame Z890 VULCAN W V20火神在各种接口方面给的也是非常的足，等下我们逐一看下去。

主板右上角也是相当有特色，针对DIY玩家做了很实用的设计。首先就是这个LED的故障指示灯，除了BIOS的4灯自检之外，可以让用户更详细直观地了解主板状态。另外还有POWER，RESET，RETRY三个按钮，对于试机、超频用户非常方便，无需接线即可启动机器，超频过程中也可以很方便地还原或者重试上一次的设置。

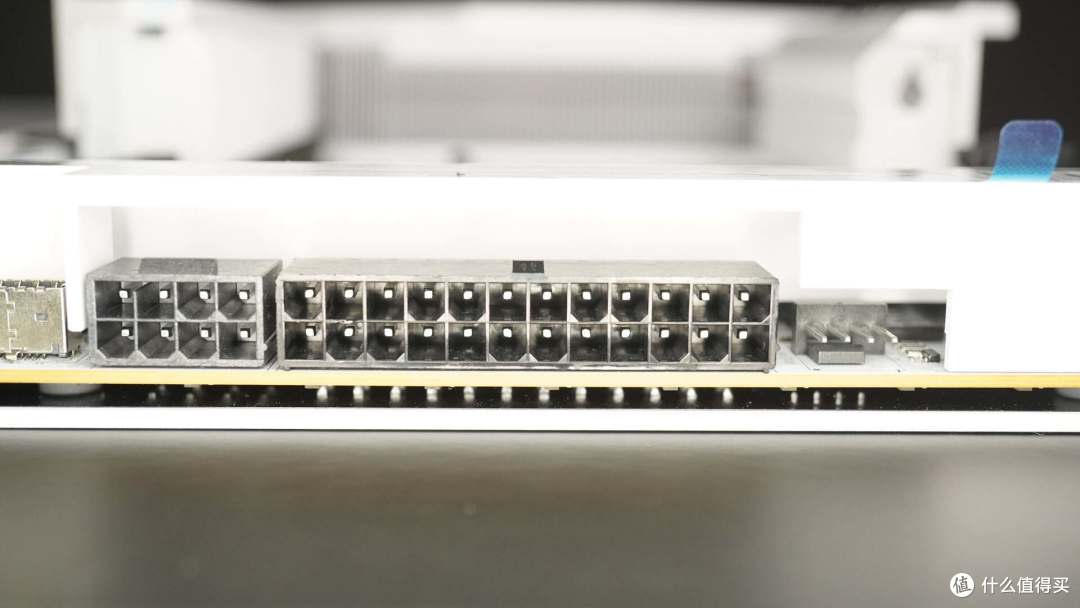

继续往下看，主板右侧这一排接口，大部分都做了横置处理，在接线的时候就不用把线弯个180度了。除了主板供电和右边的主板风扇PWM口外，左侧还有一个PCIe供电接口。

这个供电接口用于配合旁边的Type-C前置接口，除了20Gbps带宽的Type-C数据接口外，还能支持60W功率的PD协议充电。旁边则是第2个5V ARGB接口。

继续往下看，是2个USB3.0扩展口，每个可扩展出2个5Gbps的USB3.0，现在有的机箱已经会给更多的前置USB，或者接其他扩展也很够用。左边还有一个主板PWM风扇接口。

右侧最底下则是6个SATA接口，一个不少。很多人会问，高端芯片组除了超频还好在哪？更多的各种通道就是其中之一，通道多了，能做的接口数量，或者兼容性也就更高。

继续往下看，从右下角往左。七彩虹iGame Z890 VULCAN W V20火神主板仍然保留了1个12V的RGB灯光接口，主板风扇接针也还有两个。

甚至是USB2.0接口，也给了2个。现在很多的水冷屏幕，或者无线网卡的蓝牙，都需要接USB2.0，网卡主板有自带，这俩接口就够够的了。同时，这块主板还有双BIOS设计，通过BIOS_SW开关切换。

左边还有SLOW MODE，LN2 MODE，安全启动，BCLK加减 ，DEMO MODE，RGB MODE等切换开关和按钮，对于常折腾和超频的用户非常方便，能提升不少的效率。中间甚至还又给了1个5V_ARGB接针，最左边则是前置音频接口。

作为旗舰主板，七彩虹iGame Z890 VULCAN W V20火神的IO接口也是非常的豪华。一体式挡板省去安装，最顶上是清空CMOS（重置BIOS）按钮，以及无CPU升级BIOS按钮，请参照说明书进行操作。除了DP1.4和HDMI2.1接口各1个外，还有2个全功能的USB4接口，支持40Gbps带宽、视频输出等。另外还有6个10Gbps USB3.2接口，2.5G和5G有线网口各一个，支持链路聚合。WIFI方面，主板内置WiFi7网卡，接上天线即可。还有3.5mm音频和光纤音频接口。这个配置已经相当豪华了，也基本没有什么空间再塞下其他东西。

背板方面，七彩虹iGame Z890 VULCAN W V20火神主板用了一整面的金属板加固，除了大幅提升散热性能和耐用性之外，也能有效保护背面的各种元器件，毕竟会上这种主板的用户，很多都是经常折腾的。

七彩虹iGame Z890 VULCAN W V20火神 性能篇

这块主板拉Ultra 9非常轻松，不过我更侧重实际使用，所以选的是性价比更高，各方面也很均衡的Ultra 7 265K。这代的CPU取消了超线程，能效核也大幅增强，根据各种先行测试，性能与14代相比差不多，但是功耗和发热大幅降低。

CPU性能测试

在CPU-Z测试中，Ultra 7 265K + 七彩虹iGame Z890 VULCAN W V20火神的配置，单核得分905.1分，多核得分15848.9分。当然这是未超频的成绩，仅内存开启XMP。

CINEBENCH R23测试当中，单核得分2326分，多核得分36253分，还是相当强劲的。值得一提的是，我之前的WIN11安装U盘做得比较早，还是22H2的版本，我就先在线更新到最新，将就着测了。后来想再试试23H2和24H2，竟然升级不了，手动改注册表和下载补丁也不行，真是见鬼了，看来只能搞镜像重装了，后面再另外跟大家分享。

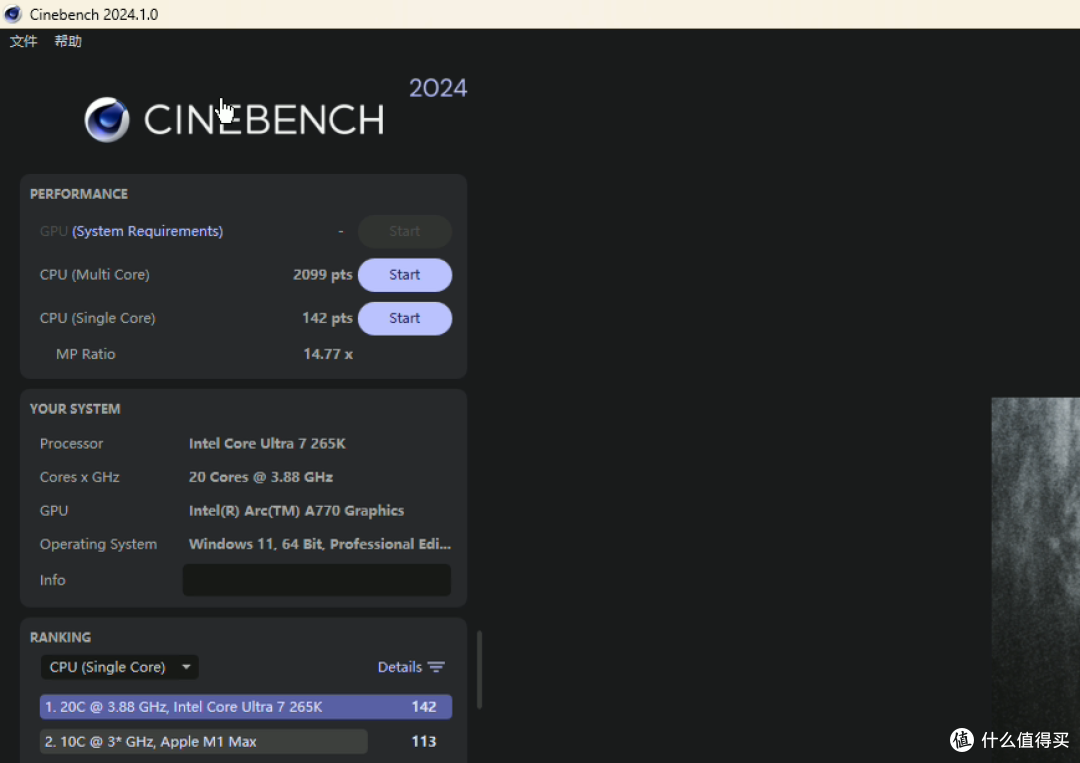

WINDOWS商店里的CINEBENCH还停留在R23，但软件官网已经发布了2024版本。这里也来跑一下，单核得分142分，多核得分2099分，仅供参考。

CPU PROFILE里，全线程17078分，16线程14813分，单线程1337分。新的大小核架构下，无论是单线程还是全开，表现都还是不错的。

FPU烤机表现

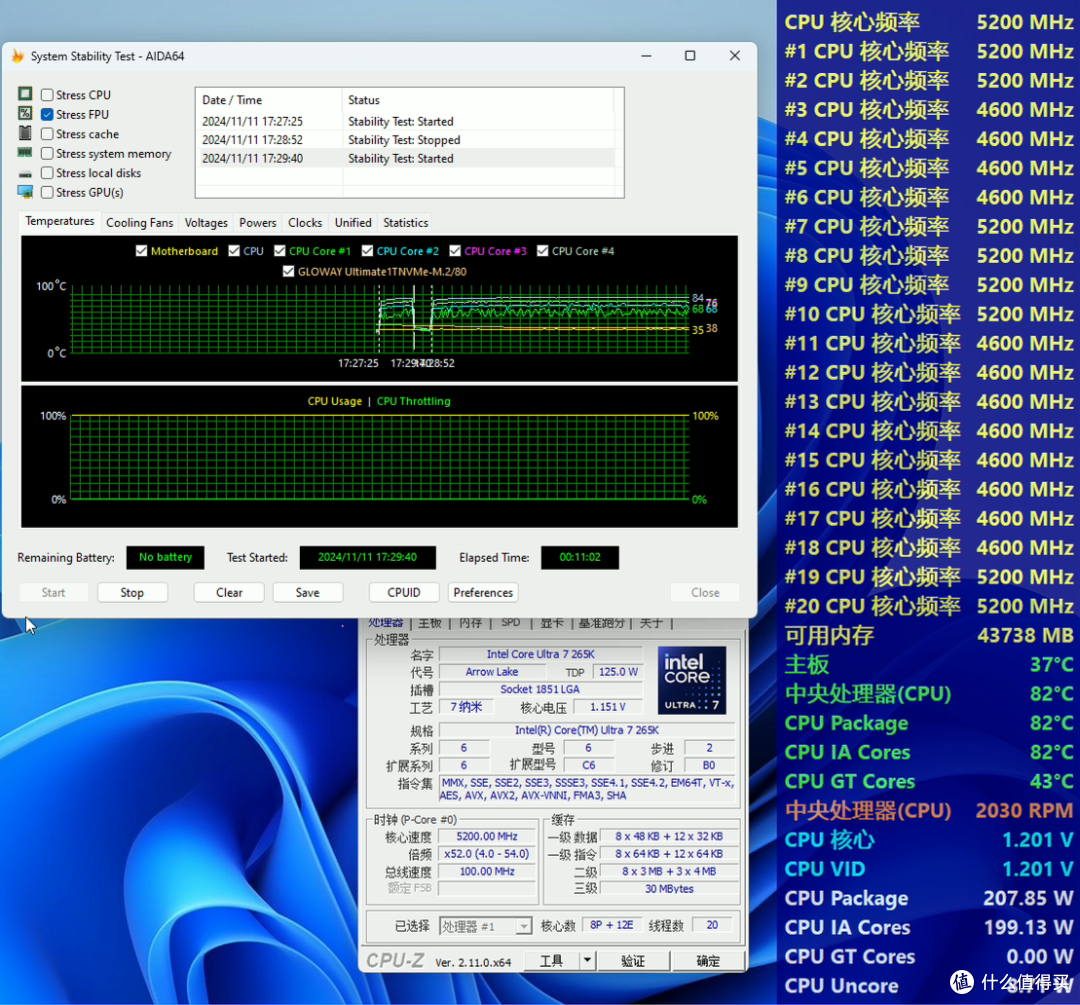

接下来试试烤机，在默认参数下，使用360水冷AIDA64单烤FPU，温度在82-83之间来回跳，偶有小波动。此时CPU功耗在210W±5W左右来回波动，电压最高1.2V出头。主板默认状态下性能释放已经相当充分，之前几项跑分都比先行评测还要高出一些，此时能耗比和各方面已经相当均衡。并且，这个表现确实可以用风冷来压，后面有机会再跟大家分享。

内存与固态

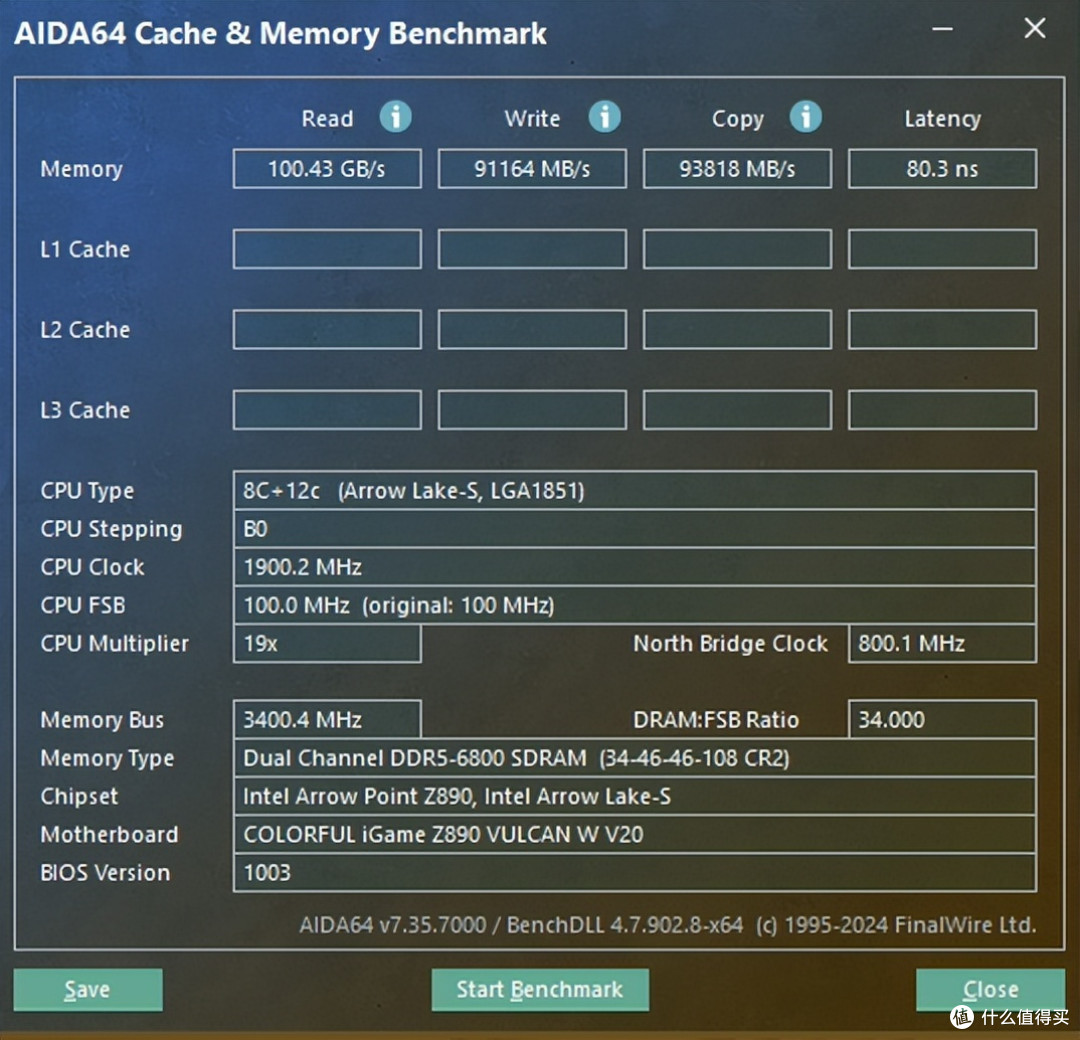

内存方面，手上的24GBx2，6800MHz套条一次性点亮，XMP直接套用，读取带宽直接超过了100GB/s。当年12代和Z690首发的时候，可是超冒了烟才能够得着。

使用七彩虹的自动档，直接将频率拉到8000，时序稍有放松，读取带宽来到115GB/s。

继续调整电压，压小参，延迟可以继续往下降。

CUDIMM套条我也搞了一套，继续手动拉频率，压小参，调整电压。优化空间仍有不小，后续BIOS开放更多细调选项之后，应该还有不小的空间。

硬盘方面，手上暂时没有PCIe5.0的盘，从库存里掏出来一块4.0的先用着。读取速度超过7000MB/s略微超过标称值，4K性能也很出色。

游戏表现

接下来，来看看游戏表现。由于我手头的3080Ti和4070都在干活，这次整台机子又以白色为主，主力需求是AV1视频编码兼顾游戏，所以我直接上了之前购入的蓝戟A770 Photon显卡。在Time Spy和Time Spy Extreme测试中，显卡得分与总得分均与之前12700K平台相差无几，倒是Time Spy Extreme里的CPU得分暴涨了60%多。至于那些拿Ultra 9 285K/9800x3d加4090的顶级平台跑720P、540P游戏的测试我当然也看过，我保持沉默。

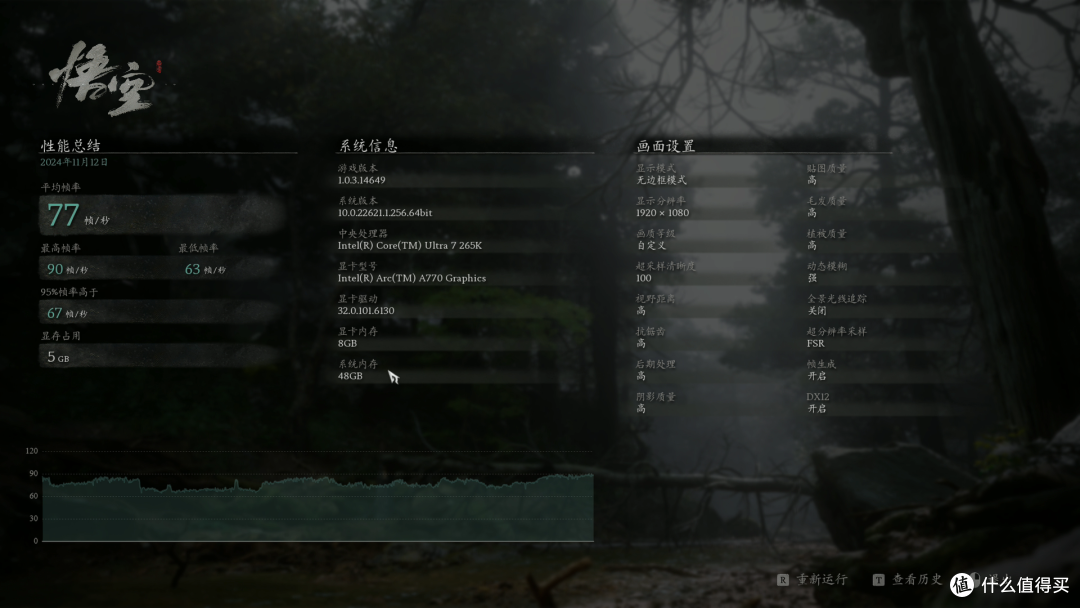

黑神话悟空性能测试工具当中，根据我自己的优化经验，1080P下，FSR质量100，整体性能方案高，再单独把全局光照调至低，可以得到平均帧率77，最低帧率63的流畅体验。

曾经的显卡杀手2077里，1080P分辨率，默认高预设方案，平均帧数98.42帧，最小帧85.41帧，也是相当稳定流畅。

古墓丽影暗影，预设“最高”画质下，平均帧率111帧，GPU受限99%，拉满显卡还是非常轻松的。

生产力环节

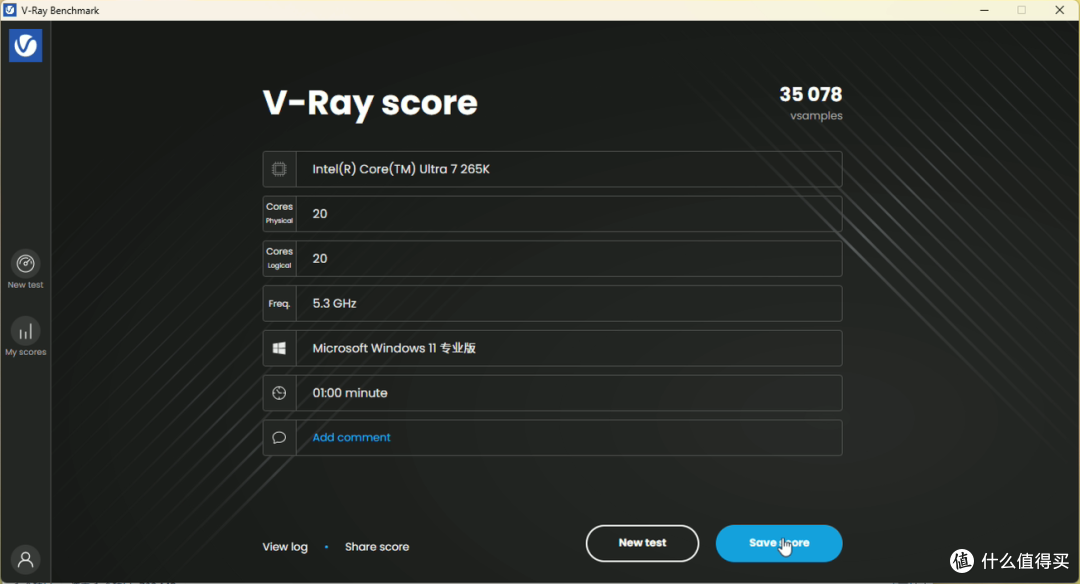

生产力环境下，V-Ray Benchmark测得CPU得分为35078，成绩相当可观，相较上一代的提升还是比较大的。

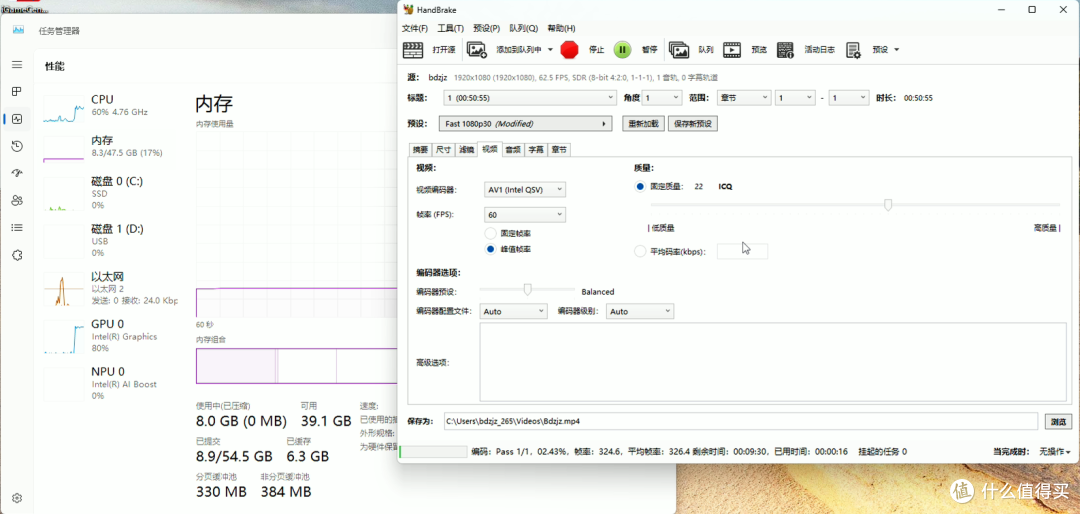

AV1硬编码当中，核显的编码速度直接来到326.4帧，提升真的不是一般的大。不过，经我实测，软件可以检测到DeepLink，但暂时无法使用，只要核显开着，就始终是核显编码。HandBrake目前最新版本仍然是1.8.2，8月发布的，应该是代码旧了，等新版吧。

BIOS与iGame Center

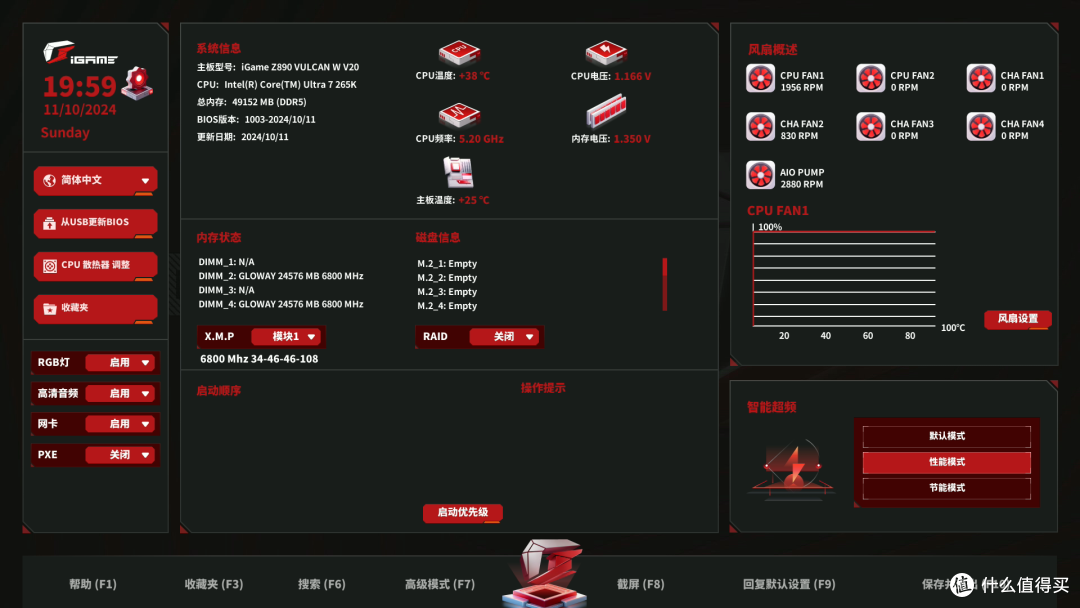

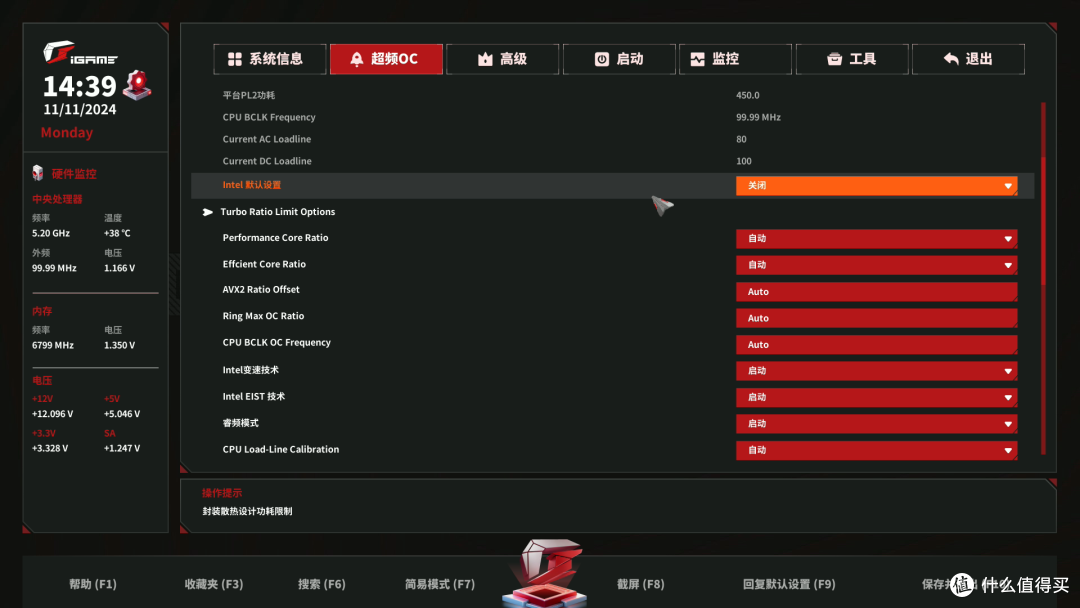

一块主板的使用，不仅要以硬件设计和用料为支撑，也要有各种配套好用的软件来添彩。特别是对于iGame Z890 VULCAN W V20这种Z系列的高端板，众多选项功能需要有一个好BIOS。七彩虹给火神主板定制的BIOS非常好用，简单直观，逻辑清楚。

对于初级用户，有非常多的快速选项可以直接套用，大到全局的性能模式，细到CPU散热器的具体型号，都可以一键应用设置。

而需要具体超频的用户，进入高级选项之后，再细细微调也非常方便，也可以和主板上的RETRY、BCLK等按钮配合使用。双BIOS，无CPU升级，截屏等功能也是非常实用。

再来看看iGame Center软件，这是一款在WINDOWS下的管理中心，包括各种信息显示，监控，灯光调节，常用超频选项等，都集成在里面了。

而灯光效果方面，功能也十分强大。可以选择全局灯控，也可以给每个部件单独设置。另外我还发现，之前其他软件都识别不了的内存条也能管理了，并且两条的灯效能一直保持同步。

总结与装机效果

总的来看，七彩虹 iGame Z890 VULCAN W V20主板在做工用料方面非常扎实，易用性和接口扩展也做得非常全面，颜值还特别的高。如果你在挑一款各方面都很不错，性价比和颜值都高的主板，火神！

无论是Z系列芯片组加上E-ATX大板的超多接口，超强的供电用料与性能释放，WiFi 7，PCIe5.0等顶级规格，还有为超频和折腾用户设计的诸多便捷功能，超好用的BIOS和控制中心等，用起来都相当舒服。

装机平台简介

机箱：骨伽星舰FV270

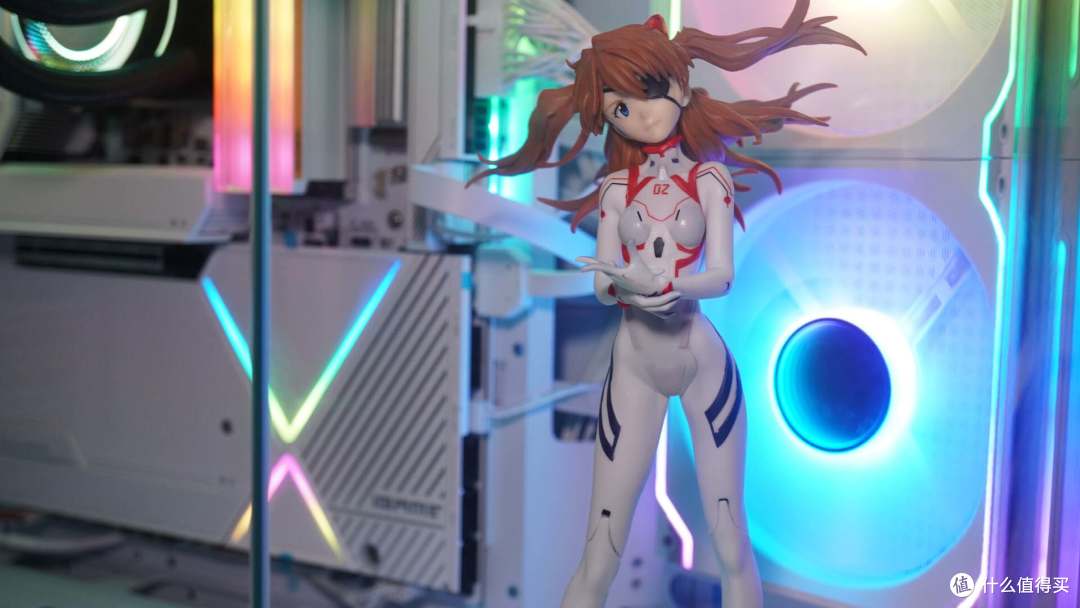

这款机箱我盯着挺久的了，但普通的中端配置也配不上它。这次入手旗舰配置，终于把它抱回家了。首先它设计了一个手办旋转展示台，大佬们的手办再也不用坐在显卡上烫PP了。

然后，它在各个部位都做了最全的易拆装设计，左右前顶都是卡扣设计，免工具装卸。其余很多地方也是设计的手拧螺丝，我安装的时候也就顶上水冷排卸下来走线，以及安装电源的时候有用到螺丝刀。

机箱已经安装好了3把140mm的RGB风扇，底部的120mm风扇直接按下取下换成展示台，一样免工具。5面防尘，风道强劲，支持背插，理线空间大，装起机来非常舒服。但需要提醒的是，机箱和主板的体积和重量都不小，腰要注意一点。

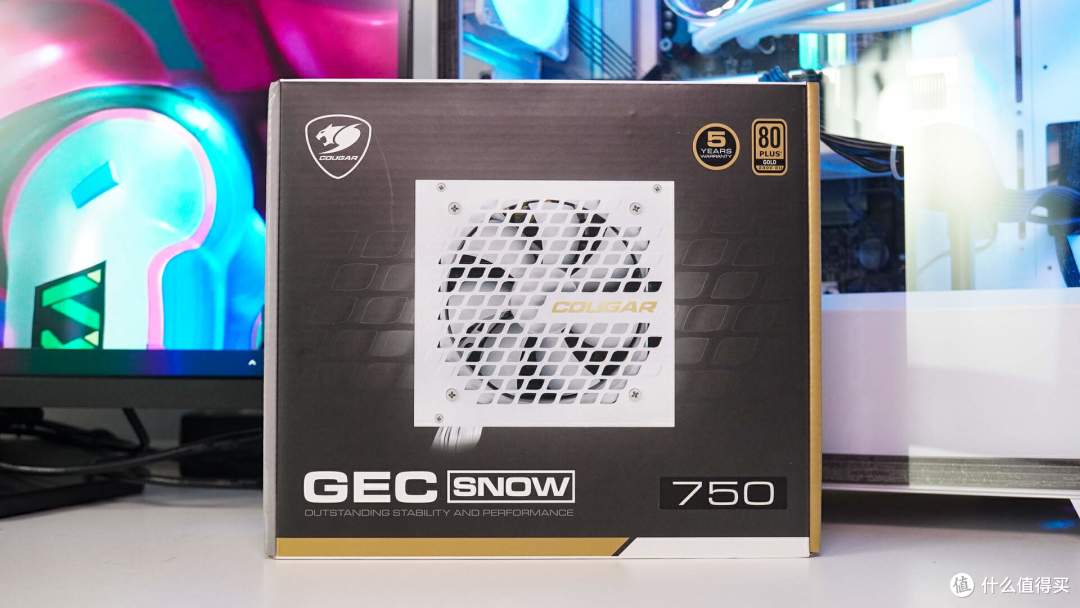

电源：骨伽GEC 750W

前阵子有朋友跟我聊过，说以前非模组电源也用得好好的，好久没见过非模了。这次装机，因为机箱空间很充裕，所以我也是搞了个非模电源，也会比较直观一些。除了线材之外，其他的用料和做工并没有什么区别，金牌直出电源非常稳。

隔板打开，直接把整个电源连同线材塞进去，完事。需要用的单独拉出来，闲置的收里面，空间充足的话根本不差这几条线。

散热：银昕SilverStone星辉Y360

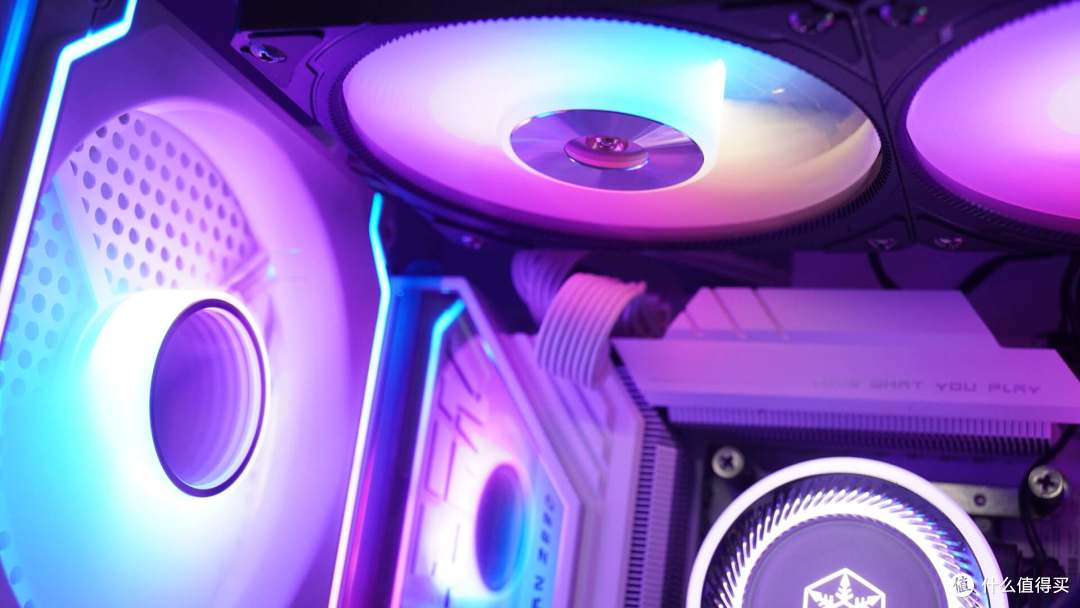

之前比较早入的黑色款，散热效果很不错，而且风扇也是安装好在冷排上的，装起来非常轻松。所以虽然是黑色的，我还是先直接用上了。它带的这三个风扇的效果，和机箱也非常的配。

冷头的光效也很好看，而且使用主板的灯光控制软件能一起同步，非常省心。

内存：光威神策 6800Mhz 24Gx2

兼顾频率带宽和容量的一套内存条，海力士A-Die颗粒的超频潜力也非常不错。双11卖疯了，老是没来得及出手，还好之前有囤一些。光效方面和整套的主板，机电散也非常的契合。

固态：光威Ultimate 1TB

更早以前囤的，早到我都忘了啥时候，也没做开箱拍图。4.0盘，所以就安在内存侧边的槽位了，自带银色散热马甲与整机风格也比较契合。
