拆解报告:MEIZU魅族27W无线充WP02

2020-05-23 09:32:00 1点赞 2收藏 1评论

5月8日魅族举行线上发布会,发布了新一代旗舰魅族17系列机型,其中魅族17 Pro首次搭载了无线充电功能,并且支持27W大功率无线超充,Super wireless mCharge 30分钟可以充入47%电量,使用体验将达到实用级别。此外魅族还为Pro手机同步推出对应的快充配件,其中之一便是27W无线充电器

最近充电头网已经拿到了这款MEIZU魅族27W无线充WP02,这款产品配备了主动散热风扇,改善发热情况,可以持续大功率无线充电。另外还加入了智能夜间模式,用户入睡时会切换到静音无线充电状态,不打扰睡眠,非常人性化。下面我们就对这款无线充进行拆解,看看其做工用料如何。

一、魅族27W无线充外观

拆解报告:MEIZU魅族27W无线充WP02

产品采用方正白色盒子包装,正面印有产品外观图,左上角是MEIZU品牌,盒子下方是产品“魅族无线超充板”名称。

拆解报告:MEIZU魅族27W无线充WP02

盒子背面印有产品五大特写描述以及相关参数信息。

拆解报告:MEIZU魅族27W无线充WP02

打开包装盒,内部使用小纸盒对无线充机身进行支撑固定,无线充外套防尘袋。

拆解报告:MEIZU魅族27W无线充WP02

包装内含无线充和中英文版使用手册。

拆解报告:MEIZU魅族27W无线充WP02

魅族27W无线充采用了一体液态硅胶成型的玉润设计,造型类似一个小圆盘,扁平圆润,机身表面柔软有弹性,哑光处理使用手感好。

拆解报告:MEIZU魅族27W无线充WP02

机身顶面设计有四个凸点,用于支撑手机使接触面中空,提升散热效果。

拆解报告:MEIZU魅族27W无线充WP02

机身背面边缘设计有一圈散热口,再往里贴有一圈白色防滑胶垫,中心位置标注有产品规格参数信息。

产品名称:魅族无线超充板

产品型号:WP02

输入:5-20V/2A(Max)

输出:27W Max

制造商:珠海市魅族科技有限公司

产品已经通过了FCC认证和CE认证。

拆解报告:MEIZU魅族27W无线充WP02

侧面配有一个USB-C输入接口,黑色胶芯不露铜。

拆解报告:MEIZU魅族27W无线充WP02

厚度约为一元硬币直径的三分之二。

拆解报告:MEIZU魅族27W无线充WP02

拿在手上的直观感受,小巧轻便。

二、魅族27W无线充拆解

拆解报告:MEIZU魅族27W无线充WP02

将白色胶垫撕下,底盖使用三颗螺丝进行封装固定。

拆解报告:MEIZU魅族27W无线充WP02

拆开底盖,除了螺丝,边缘还采用卡扣进行封装固定。

拆解报告:MEIZU魅族27W无线充WP02

进气口处还贴有一圈防尘网,防止异物进入机身内部。

拆解报告:MEIZU魅族27W无线充WP02

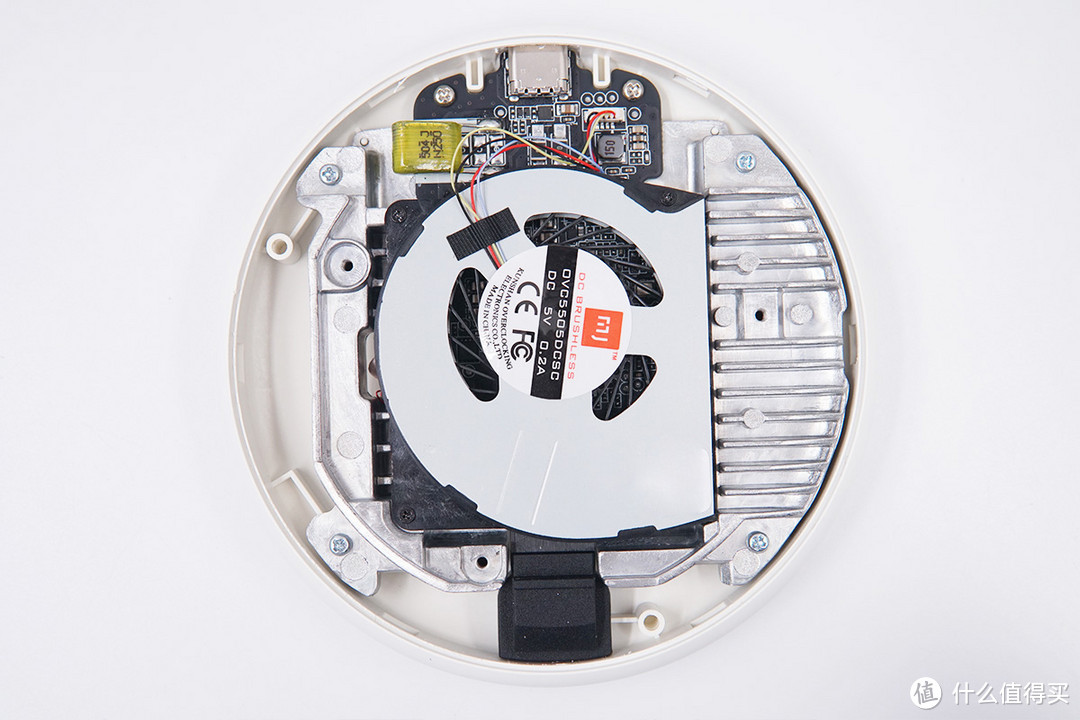

内部依次是离心散热风扇、PCB板和一体化铝制散热片,并且均使用螺丝拧紧固定。一体化铝制散热片有鳍片增大接触面积,和底部外壳衔接密封,所以这一区域是出风口,其余区域是入风口。

拆解报告:MEIZU魅族27W无线充WP02

风扇PCB板采用插件插拔式连接,组装方便。

拆解报告:MEIZU魅族27W无线充WP02

PCB板正面一览,金属壳和板子中心处镂空有圆孔。

拆解报告:MEIZU魅族27W无线充WP02

PCB板背面一览,从丝印可以看出产品的PCBA由蓝沛科技代工。

这款无线充电路设计相对简洁明了,经观察发现,无线充内部芯片采用开关降压供电,电源输入直接给无线充功率级供电。下面我们从输入端开始详细介绍整个电路及各芯片信息。

拆解报告:MEIZU魅族27W无线充WP02

USB-C接口过孔焊接,外套钢套加固。

拆解报告:MEIZU魅族27W无线充WP02

丝印M24A的TVS,用于输入过压保护。

拆解报告:MEIZU魅族27W无线充WP02

矽力杰 SY8201 同步整流降压转换器,将输入降压为无线充内部元件供电,输出电流1A,输入耐压27V。

拆解报告:MEIZU魅族27W无线充WP02

矽力杰 SY8201 详细资料。

拆解报告:MEIZU魅族27W无线充WP02

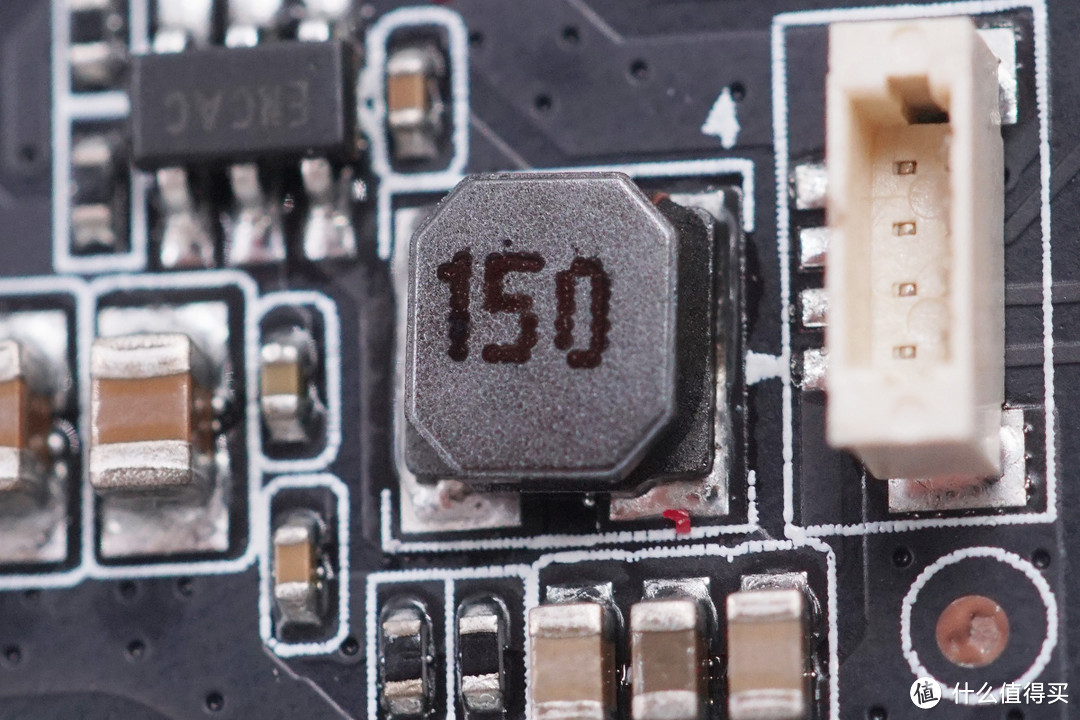

15μH降压电感,用于无线充电路及风扇供电。

拆解报告:MEIZU魅族27W无线充WP02

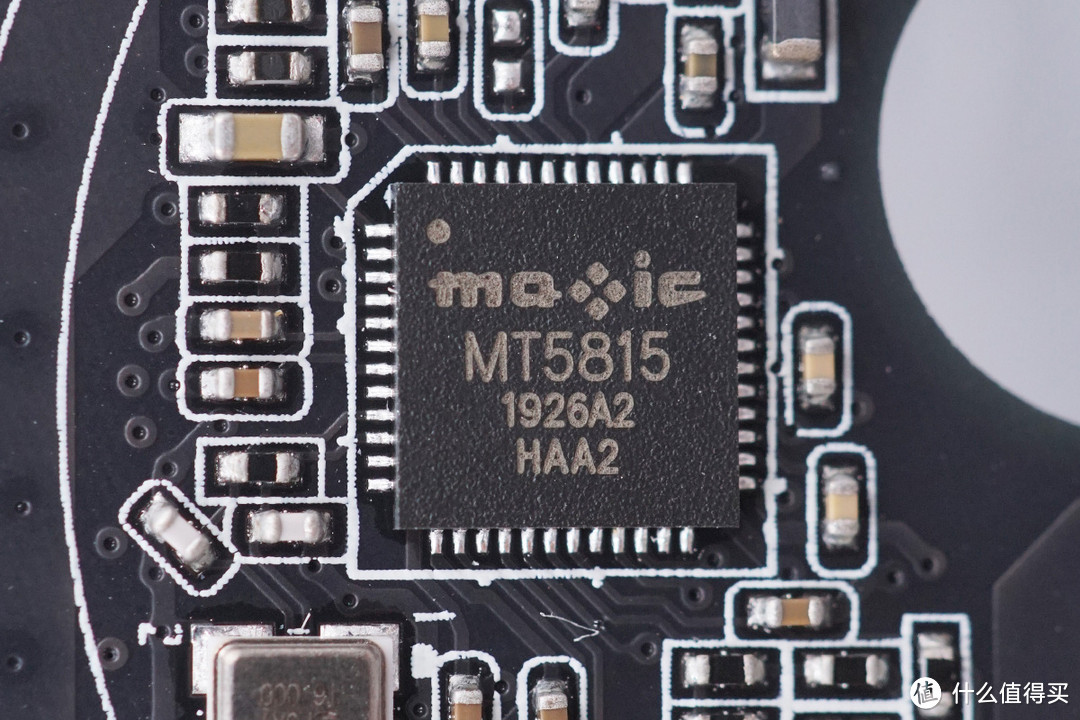

美芯晟MT5815无线充电主控芯片。MT5815是一款带有USB-PD协议、高度集成的符合Qi标准的无线充电发射芯片,支持高达50W的输出功率,向下兼容不受限。MT5815集成ARM M0 处理器,拥有卓越的高效率和紧凑设计,适用于各种低成本、低功耗应用,可广泛应用于为5G智能终端、智能可穿戴设备、智能家居物联网、智能家电进行无线充电的设备。充电头网此前已对该芯片做了相关报道

拆解报告:MEIZU魅族27W无线充WP02

美芯晟MT5815资料信息。

拆解报告:MEIZU魅族27W无线充WP02

四颗Vanguard威兆半导体的VS3618AE MOS管,NMOS,耐压30V,导阻6mΩ。四颗组成H桥,用于无线充电线圈的驱动。

拆解报告:MEIZU魅族27W无线充WP02

威兆VS3618AE资料信息。

拆解报告:MEIZU魅族27W无线充WP02

无线充谐振电容特写,0.5μF 250V耐压。

拆解报告:MEIZU魅族27W无线充WP02

无线充电线圈紧密绕制,并配有热敏电阻进行温度监测,一体化散热铝设计有三个凸起用于固定无线充电隔磁片,热敏电阻双面胶固定在隔磁片上。

拆解报告:MEIZU魅族27W无线充WP02

三色工作指示灯特写。

拆解报告:MEIZU魅族27W无线充WP02

黑色塑料壳内固定有透明导光管,将指示灯亮光导出。

拆解报告:MEIZU魅族27W无线充WP02

风扇进气口贴有一圈泡棉胶将风扇和电路板进行密封,使得无线充电线圈产生的热量经过电路板镂空口进入风扇然后吹出。

机身壳入风口的气流首先冷却无线充电线圈,然后经过PCB板开口进入风扇,再由金属铁块设计的封闭出风道吹出,形成一个合理完整的散热系统。

拆解报告:MEIZU魅族27W无线充WP02

风扇正面特写,中心贴有信息标签,昆山超频电子,规格为5V0.2A,并且已经通过了CE认证和FCC认证。

拆解报告:MEIZU魅族27W无线充WP02

全部拆解完毕,来张全家福。

充电头网拆解总结

充电头网通过拆解了解到,魅族这款无线充内部由无线充、离心散热风扇和大块金属散热块三部分组成,内部设计层次分明。其中无线充电部分采用矽力杰同步降压为无线充电IC和散热风扇供电;功率级供电直接由外部适配器提供,并由美芯晟MT5815主控芯片控制威兆线圈驱动MOS管进行输出。

这款无线充电器散热系统设计巧妙,除了散热风扇之外还配有一块很大的金属散热片,直接与无线充电线圈紧贴在一起,吸收无线充电时产生的热量,此外中心镂空形成通风道,将热量通过离心风扇侧面吹出,经过散热鳍片排出。内部的元器件均使用螺丝进行固定,稳定性有保证。

最后魅族27W无线充机身扁平小巧,线体分离设计携带方便。机身壳采用液态硅胶材质搭配哑光处理工艺,手感丝滑柔顺。产品支持最大40W输入以及27W无线超充输出,充电速度已经接近有线快充,可以很好的满足魅族17 Pro手机日常充电需求。
