拆解报告：llano绿巨能漫威10000mAh移动电源LJN-YDDY08

漫威漫画公司（Marvel Comics）是美国漫画巨头，旗下的各类超级英雄以席卷全球，深得粉丝们的喜爱。而最近充电头网拿到了llano绿巨能一款漫威版10000mAh移动电源LJN-YDDY08，这款产品从包装盒到移动电源本身都印有Marvel字样，可以说的上是铁杆“粉丝”了。下面我们就对这款产品进行拆解，看看里面用料如何。

一、llano绿巨能漫威移动电源外观

产品采用红色外包装盒，颜色鲜艳设计简约，包装盒正面印有大大的MARVEL字样，右下角印有移动电源容量。

背面标注产品参数信息，由上海唯肯计算机有限公司授权深圳市绿巨能科技发展有限公司制造，移动电源已经通过了CE认证和FCC认证。

型号：LJN-YDDY08

电池容量：37Wh，10000mAh

额定容量：65000mAh 5.1V（TYP 1A）

输入：5V/2.1A

输出1：5V/2.1A

输出2：5V/2.1A

打开包装，内部有纸盒对产品进行固定保护，移动电源外套有透明塑料袋。

包装盒内全部东西一览，包括移动电源、数据线和说明书。

移动电源外观设计和包装盒一样，通体红色且机身正面同样印有MARVEL字样。机身扁平圆润，正背面晒纹处理，并且还具有类肤手感，上手舒适。

正面除了印有MARVEL字样还配有四颗LED电量指示灯，工作时亮白光。

机身背面标注产品规格参数信息。

侧面有一个电源开关键。

移动电源顶部有两个USB-A输出接口，并在接口旁边凹印OUT1和OUT2字样，中间是USB Micro和USB-C输入接口。

厚度比一元硬币直径的一半还要大一点。

净重约为215g。

通过使用ChargerLAB POWER-Z KT001检测发现，两个USB-A接口的输出协议一样，显示仅支持USB-DCP协议。

二、llano绿巨能漫威h移动电源拆解

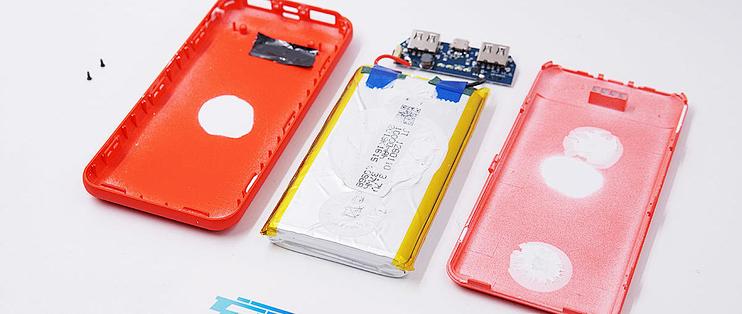

将机身壳拆开，可以看到电芯打胶进行固定，电芯和PCB板交界处使用青稞纸和胶带等进行包裹绝缘。

将电芯上的硅胶清理掉，可以看到相关的基本信息，容量10000mAh/37Wh，2019年生产。

导线和焊片焊接处特写，焊点饱满，做工扎实。

PCB板正面一览，只焊接有一颗英集芯的芯片。

移动电源主控来自英集芯IP5306，这是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC，只需一个电感实现降压与升压功能。同步升压系统提供最大 2.4A 输出电流，转换效率高至 91%。空载时自动进入休眠状态，静态电流降至 50uA。芯片外围器件少，可以有效减小整体方案的尺寸，降低BOM成本。

英集芯 IP5306详细资料。

PCB板背面一览。

XB7602是一颗单芯片集成的锂电池保护芯片，其内置14.5mΩ导阻开关管，最大电流9A，提供锂电池过压过流欠压保护，采用CPC5超小封装。

工字电感特写。

LED电量指示灯特写。

电源开关特写，贴片焊接。

USB-A接口母座沉板过孔焊接，两个输入接口分别焊接在PCB板正背面，如此设计可充分利用内部空间，有效降低移动电源的厚度。

全部拆解完毕，来张全家福。

充电头网拆解总结

llano绿巨能这款漫威版10000mAh移动电源通体红色看上去相当“热血”，机身整体扁平小巧易携带，棱角圆润加之具有类肤手感，使得上手手感很好。机身配有两个输入接口，不管是还在用Micro-USB的老用户，还是USB-C的新标准，都能够很好的兼容。而10W输入输出也能满足日常正常充电需求。

充电头网通过拆解发现，这款移动电源内置英集芯IP5306集成电源管理方案，这是一款高度集成的多功能电源管理SOC，支持2.1A充电2.4A输出，可以降低产品体积和成本。此外还为电芯配备了XB7602锂电池保护芯片，电芯正负极处使用绝缘胶带和青稞绝缘纸进行绝缘保护，电芯上打胶固定，导线焊点饱满，母座沉板过孔焊接，焊接牢固。
