写在前面

自从我第一次组装了一把键盘后

组装一把超可爱的40%键盘吧!——记第一次自组机械键盘小编注:此篇文章来自#原创新人#活动,成功参与活动将获得额外100金币奖励。2020年新人计划正在进行,点击查看活动详情从大学用打工的钱买了一把大F开始,我就掉进了机械键盘的坑里键盘好几把,键帽一大堆,什么叫MASSDROP,哪个是GEEKMAKER,基本上都混迹过。直到现在已经成家,大F被媳妇征用驴火国际| 51 评论67 收藏165查看详情

就一发不可收拾,买了好多板子和轴,想再组几把可心的键盘出来。

cherry的1800配列一直是我很心水的,现在市面上流行的96、980和1800mini配列多多少少都有它的影子。

不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

在所有按键功能都保留的情况下,尽量缩短键盘的横向长度。而独立出来的方向键大大减少了误触的可能,相信用过96键盘的都知道我说的是什么意思。

k375s是罗技的一款办公键盘,同时支持优联和蓝牙两种模式。优联的低延迟和省电是它一直被津津乐道的优点。而k375s更有“flow”技术加持,可以轻松在多种设备下方便快捷地切换。

那么如何让g80-1800的古典与k375s的自由结合起来呢?当然是自己组一把优联1800键盘啦不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

1800停产许久,k375s更是成品键盘,所以我们不得不通过“捡垃圾”的方式来完成这把键盘。

当然,我个人习惯更加优雅的“捡垃圾”,也就是不求价格最便宜,但是成色一定要能够让我满意,毕竟捡来以后我是要自己用的,伊拉克的文物我也下不去手不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

前期准备

本次选择的pcb是大板+小板设计。大板上只需要焊轴,小板上连接开关,电源及主控,大小板通过排线连接。这块pcb设计非常优秀,主控可以通过螺丝固定在板子上,并且不需要热熔胶,只通过卡扣就可以牢牢固定在外壳上,尺寸非常精准。

不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

我选用了g81-1800的外壳,也就是my1800。虽然和g80-1800的轴体不同,但是外壳是通用的。闲鱼上的外壳实在太贵,成色好的又比较少,于是我在tb上找到了几家批发剪线键盘的商家,挨个问问,最终找到了这个成色非常好,没有任何损伤的外壳。价格上虽然比前两年的贵不少,但是跟闲鱼上一比就开心了很多。

不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

可能我买的时候正好赶上货源稀少,我没有找到能够直接购买的主控,只能通过购买k375s成品键盘然后拆机的方式获得主控不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘 当然全新是没有必要的,正常使用的二手键盘完全大丈夫。但是让我万万妹想到的是这把二手键盘的成色非常好,甚至一度有点舍不得拆。

不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

轴体上我选择了自己库存的佳达隆黄轴。介于红轴和黑轴之间的线性轴,手感非常润滑。国产常见轴体,也就是凯华和佳达隆的量产轴体(不包括蒂芙尼轴,紫轴啥的),tb和闲鱼差价较大,应该是供应商限价问题。大家知道应该怎么选不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

   组装过程

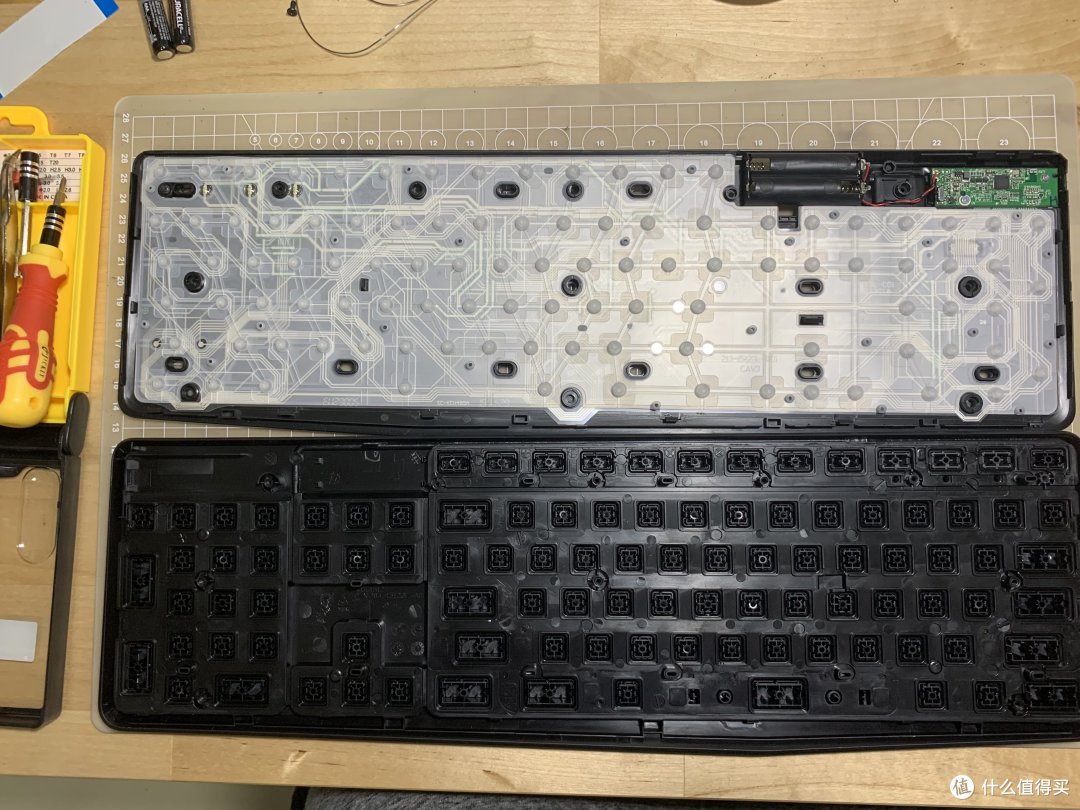

首先测试一下k375s键盘没有任何问题,然后拆爆。

不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

右上角就是咱这把键盘的主体了。键盘一百来块,拆机主控九十来块不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

连接电池触点的一端直接剪掉,拧掉两颗螺丝我们就拿到了主控。剩下没主控的键盘闲鱼均价10块没人要…我就不费那个劲了,直接丢给收垃圾的老大爷。

不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

接下来拿出小板板,主控,开关,电池盒,电烙铁,焊锡,一顿操作后我们得到了这个↓

不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

接下来也是测试的阶段,这个东西连接上大板板,放好电池连上电脑。找个金属镊子测试每个键位的正负极,一定确保板子没有任何问题再上轴。

这个板子可玩性还比较大,支持修改一部分配列。原厂配列中6u空格不光键帽不好配,6u卫星轴也不太好买,所以我选择了常规的6.25u空格。接下来我有了两种选择,一种是空格右边3颗1u按键,另一种是两颗1.5u按键。k375s主控切换设备时必须要用到fn键,如果空格行没有的话可以挪到小键盘上方的功能区。为了更加接近原厂,所以我选择了空格右边3颗1u按键的配列。

不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

选好配列就可以焊轴了,无钢板键盘上轴过程真的是一言难尽,一定要大力出奇迹。正所谓焊接5分钟,怼轴俩小时。怼了好久终于把所有轴都怼紧了,然后我的大拇哥疼了三天不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

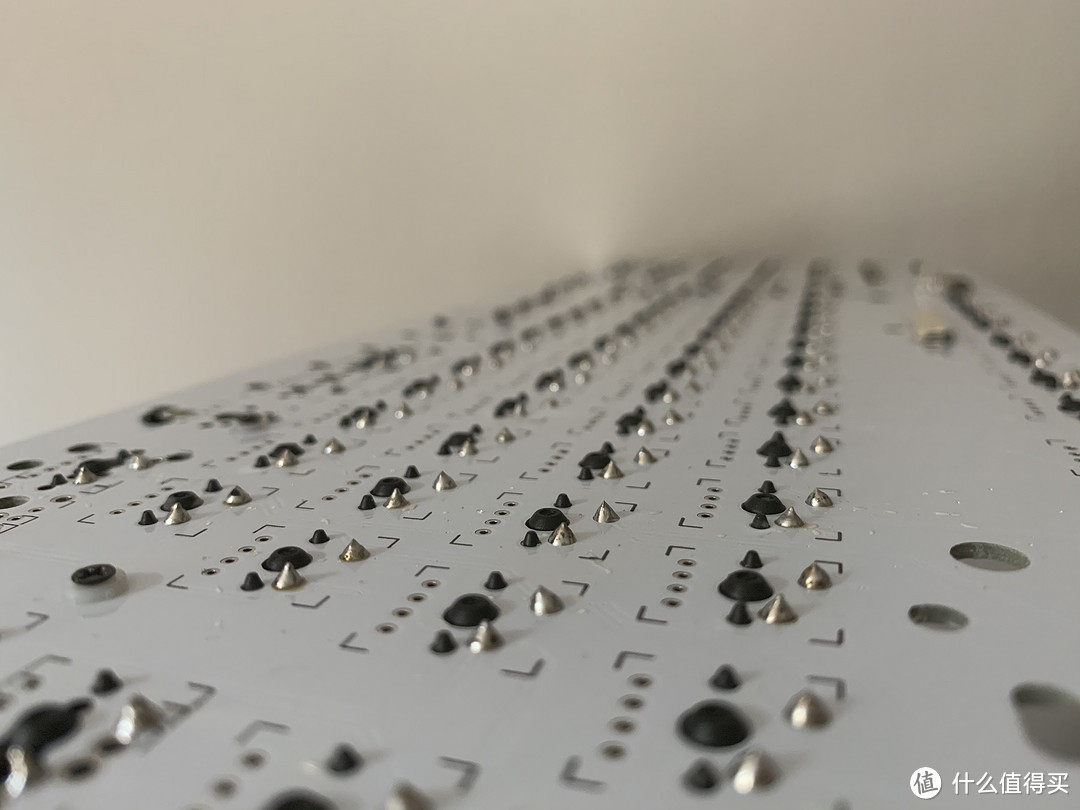

第二次拿起电烙铁,和第一次比起来,我的焊点终于是能看了。虽然比不了各位焊武帝,但是至少能让我自己满意,各位看不上的请轻喷。

不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

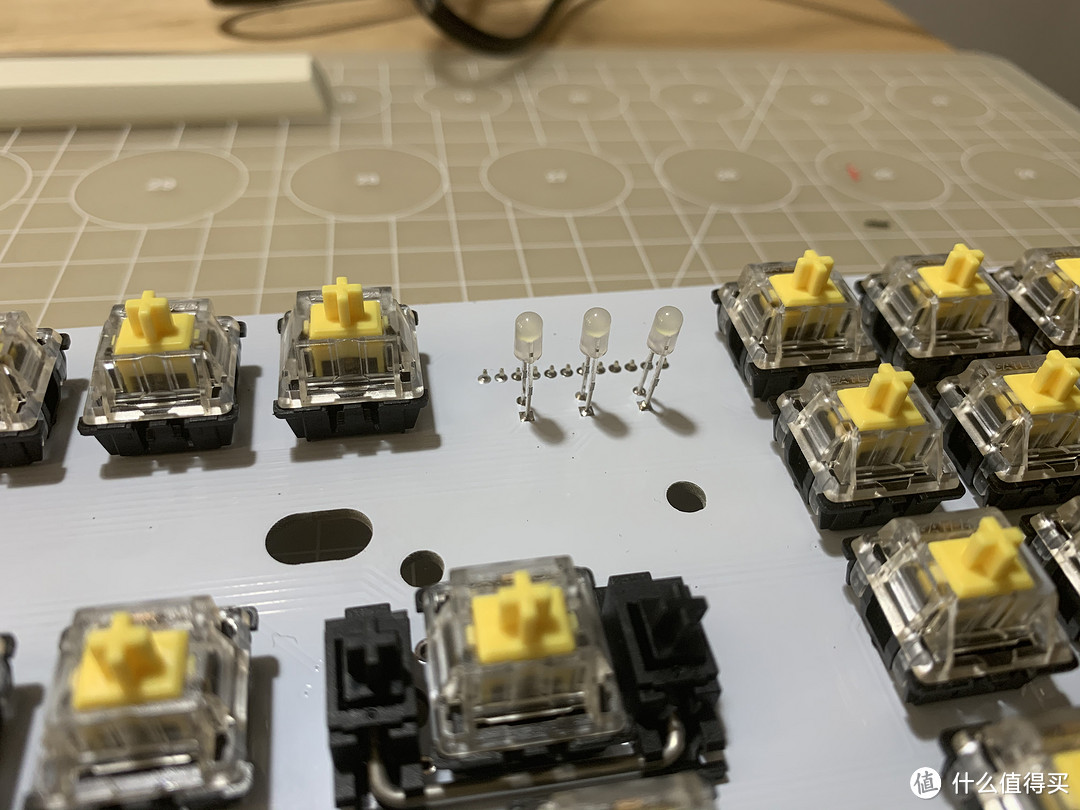

然后再把三颗小灯灯焊好。优联键盘的指示灯并不是大写锁定,小键盘锁定啥的功能,而是切换设备的指示灯。第一个灯是连接第一个设备,第二个灯是连接第二个设备…

不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

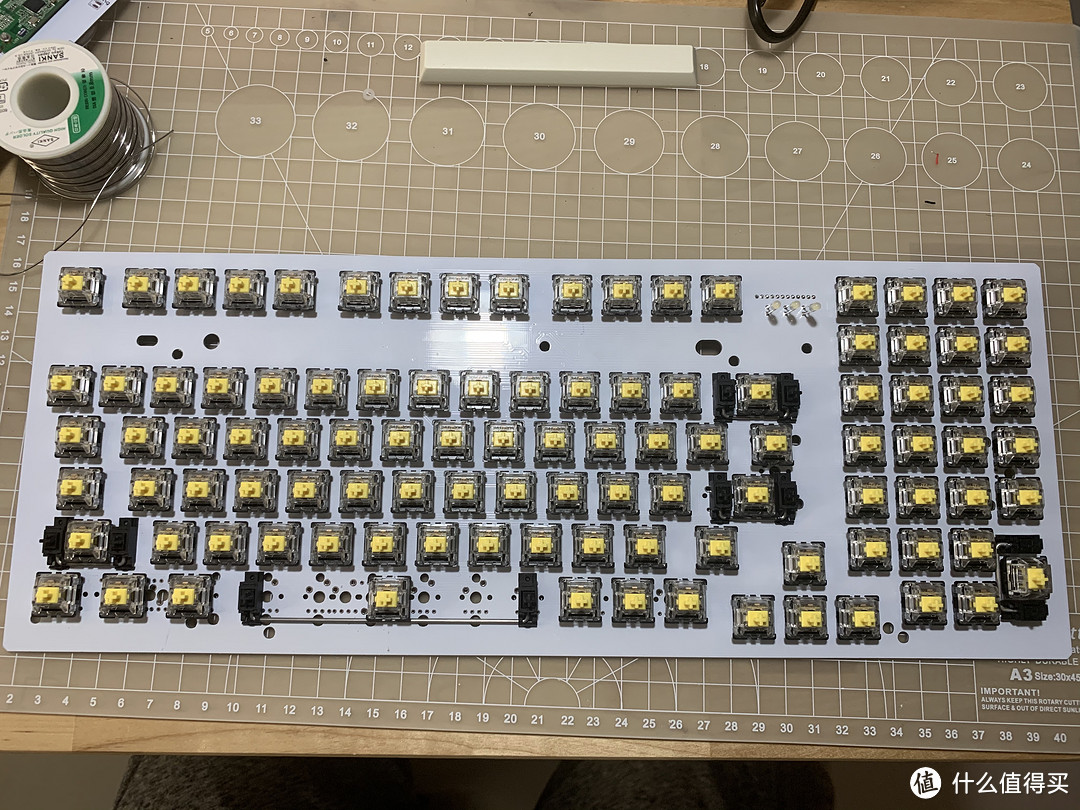

完全焊好的大板长成这样↓

不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

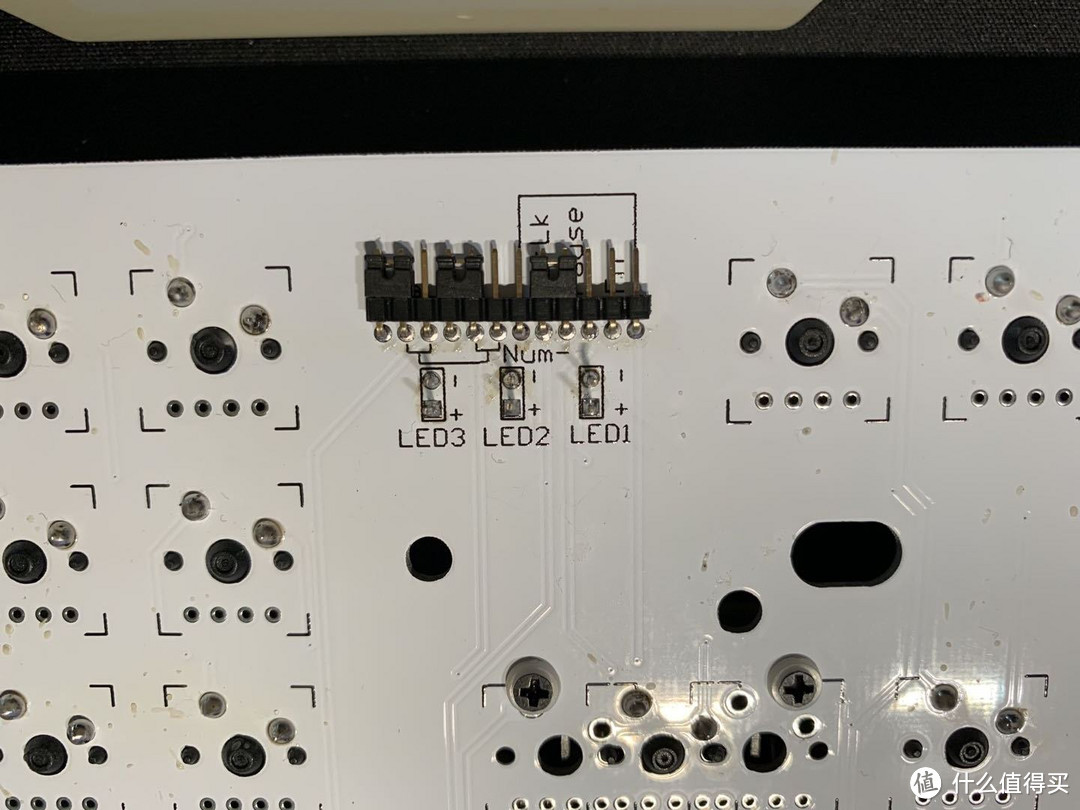

led灯上边的一排针脚也是非常神奇。通过短接不同的针脚能更改两颗按键的键值。板子上的标注被针脚挡住了,并不是很全,所以去找卖家拿到了更具体的示意图。卖家也表示这里有问题,再次制作时会更改。

不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

还有一个比较不错的设计是空格右边的一颗键,通过正插或反插轴体来实现不同的键值。

不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

接下来就可以完成最后的组装了,前面说过小板子可以完美地卡进壳子里,而且壳子空间很大,电池盒可以随便放置,双面胶贴好就完成了小板的组装。优联键盘非常省电,大概一年换一次电池,况且1800的外壳完全通过卡扣固定,非常好拆,所以电池放在键盘外壳内的设计不会有任何问题。

不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

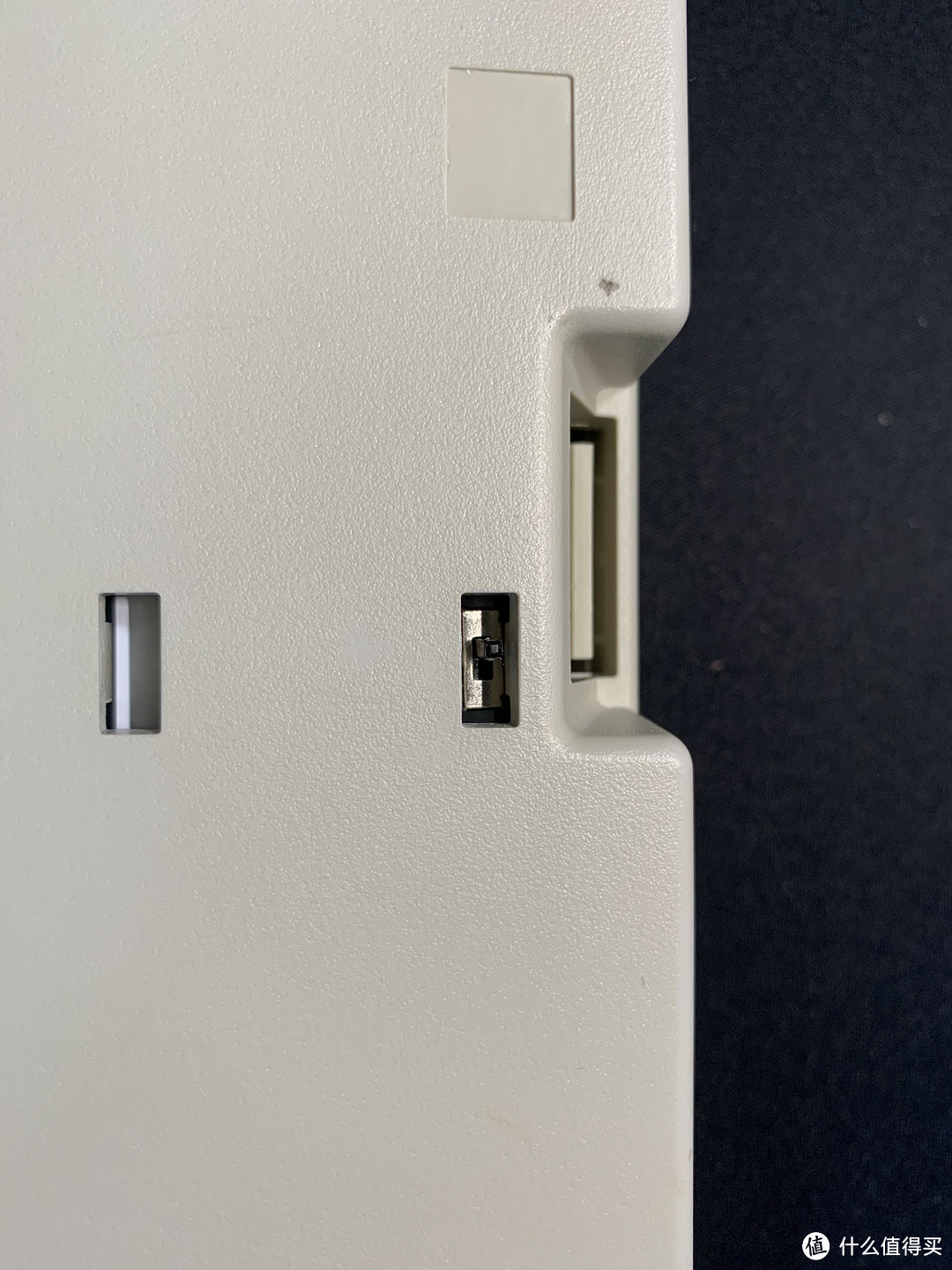

安装好小板后,开关刚好可以从键盘底面的小孔中透出来,方便操作。

不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

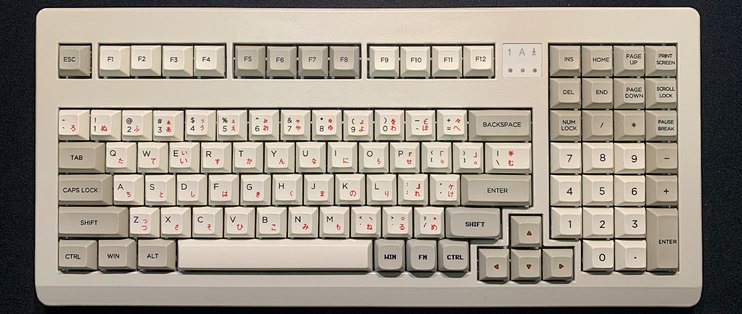

接下来连接好大板,扣好上盖,装好键帽等一系列简单的操作后,这把键盘就算组装完成了。老键盘还是配灰白键帽最好看,所以键帽选用的是多年前的es万国套,这套键帽当年在zf上着实火了一阵。无奈我的这套键帽没有1800增补,所以右shift附近的几颗按键选用了奶瓶家的红白机套,还好不算特别违和。键帽又该买新的了…

不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘



使用感受

复古的颜值配上优联,这把键盘瞬间就成为了我的主力键盘。优联的低延迟完全不输给有线键盘,而无钢板的设计也让这把键盘的手感更加富有弹性。

不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

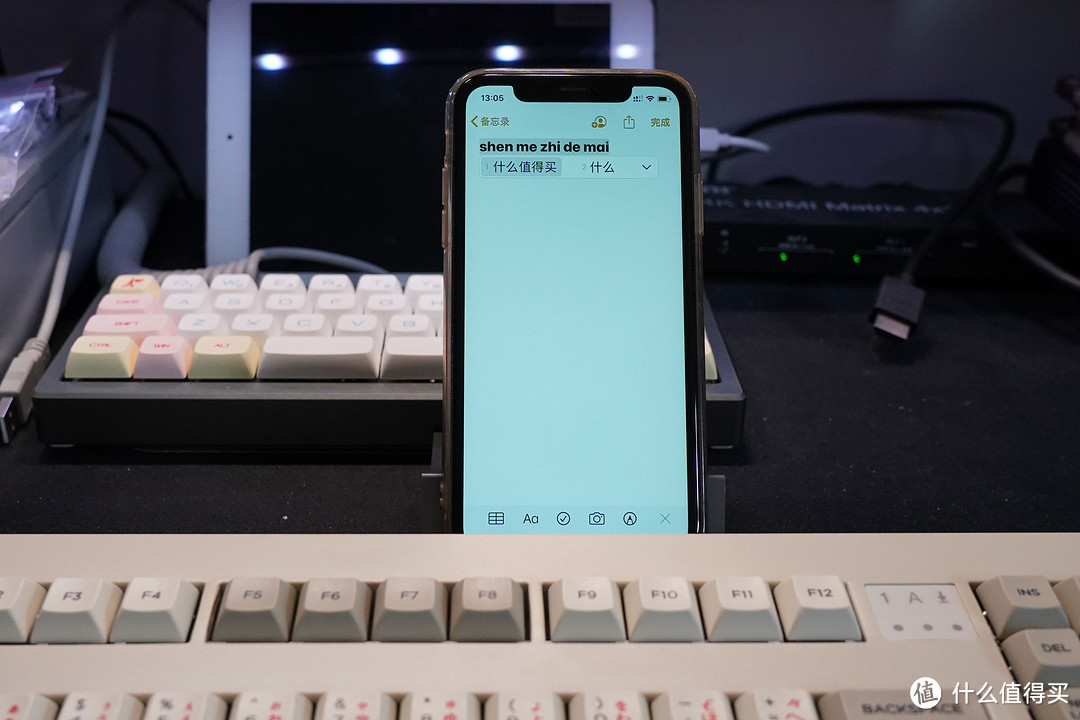

除了优联,k375s的主控同样也支持蓝牙连接。我试着连了一下手机,也是飞一般的感觉。多设备之间的流畅切换得力于罗技flow技术加持,最多可在3台设备间自由切换让我在PC,下载机及手机间游刃有余。

不差钱的另类捡垃圾——自组【优联G80-1800】机械键盘

总结一下这把键盘的成本:

pcb板:150元,外壳:120元,k375s:115元,轴体:库存(买的话大概0.85元一颗),键帽:库存

最后,本文只作为经验分享以及我个人兴趣的记录,如果您感兴趣,欢迎留言交流,不喜欢关掉就好。祝大家都能健健康康,早日不戴口罩光明正大逛商场逛公园。
