拆哪？ 篇十九：明纬TS-400-212B纯正弦波DC12V变AC220V（车载）逆变器拆解测评

写在前面

拆哪？ 篇六：定制线在家也能做—冷压端子接线工具选购写在前面：电子设备DIY初入门篇一：工具选用详解篇电子设备DIY初入门篇一：工具选用详解篇作为一名有（ku）志（bi）青年，业余生活一定要丰（duo）富（shou），撸主兴趣爱好广泛高中时期：贵族鹈鹕鸟：Pelikan百利金Soveran帝...xlyags| 赞115 评论97 收藏915查看详情

本文按以下顺序打开：

一、简介

二、开箱

三、安装使用

四、拆解

一、简介

TS-400系列逆变器区别

TS-400系列为直流/交流纯正弦波逆变器，采用数字化控制且为高频化技术设计，为一款搭配电池组供电转换的交流电压输出的高性能逆变器，最髙工作效率达88.5%。

可提供400W总谐波失真<3%的交流电源给A式负载类使用(如：电感性、电容性)，具备短时间供460W使用3分钟与600W使用10秒的能力，并能承受瞬间800W尖峰负载达30个电源周期。

支持远端开关机功能

设计符合UL458 / FCC / E13 / CE规范，输入端支持电池反接保护（保险丝保护）、电池电压过低自动关机、电池电压过高报警，输出端支持温度过高自动关机、电压过高过低关机保护、短路保护、过流保护

适用于船舶、各式车辆、家用电器、休闲娱乐设备、小型电动工具或工业控制仪器设备等

二、开箱

明纬TS-400-212B红彤彤的外包装

打开来，面上放了一份说明书，两侧珍珠棉固定

明纬TS-200/400系列纯正弦波逆变器说明书

移开说明书露出本体

外壳为铝合金型材阳极氧化，工业风浓重

背部底板带安装位，底部简单，贴有一张标签，湾湾制造

侧面开有通风口，大大的欧标插座

本来按选型手册是有以上规格插座可选，但是只有欧标有现货

前面板示意图

实物图

指示灯亮绿色代表工作正常，亮橘色并闪烁代表远端遥控开机，亮红色代表工作异常

台湾RICH BAY-富湾出品的欧标插座

设置按钮

设置按钮使用方法，我的出厂模式刚刚好，省了不少功夫

后面板示意图

实物图

接地口

远端遥控端子座，使用XH端子

电池接线端子，安装时注意正负极

三、安装使用

使用须注意

TS-400采用内置风扇，逆变器前、后进排气口应和障碍物保持至少15cm以上

拆除连接的电池时，应先将逆变器关机后，再将电池拆除

连接电池的连接线截面尺寸应合理选取，线材过细易发热导致危险

额定电流 导线截面尺寸

10A~13A 1.25mm²-16AWG

13A~16A 1.5mm²-14AWG

16A~25A 2.5mm²-12AWG

25A~32A 4mm²-10AWG

32A~40A 6mm²-8AWG

40A~63A 10mm²-6AWG

TS-400-212B建议选择10mm²-6AWG

连接电池的连接线长度尽量短，不超过1.5米

另外购买的杂牌转接座，主要他的尺寸够小

远端遥控功能接线示意图，其实就是加个开关，短接时关机，断开时开机

这个功能相当实用，这样可以方便的把逆变器塞到边边角角合适的位置

简单粗暴的往地板上用自攻螺丝一拧搞定

输出电压实测234V

频率49.98Hz

四、拆解

两侧面板上的螺丝拆掉就能取下盖板

内部细节

内部细节

PCB细节

PCB细节

PCB细节

PCB丝印细节

美蓓亚NMB的风扇

散热片固定点细节

40A保险丝细节

散热片细节

电感细节

磁环细节

测试环细节

风扇连接端子细节，红宝石电容

PCB丝印细节

PCB丝印细节

PC123光耦

明纬logo

指示灯

16F684--8位MCU

德州仪器LM358--双路运放

这个盛库的SOP-8芯片没查到是啥

盛库18F65J10--MCU

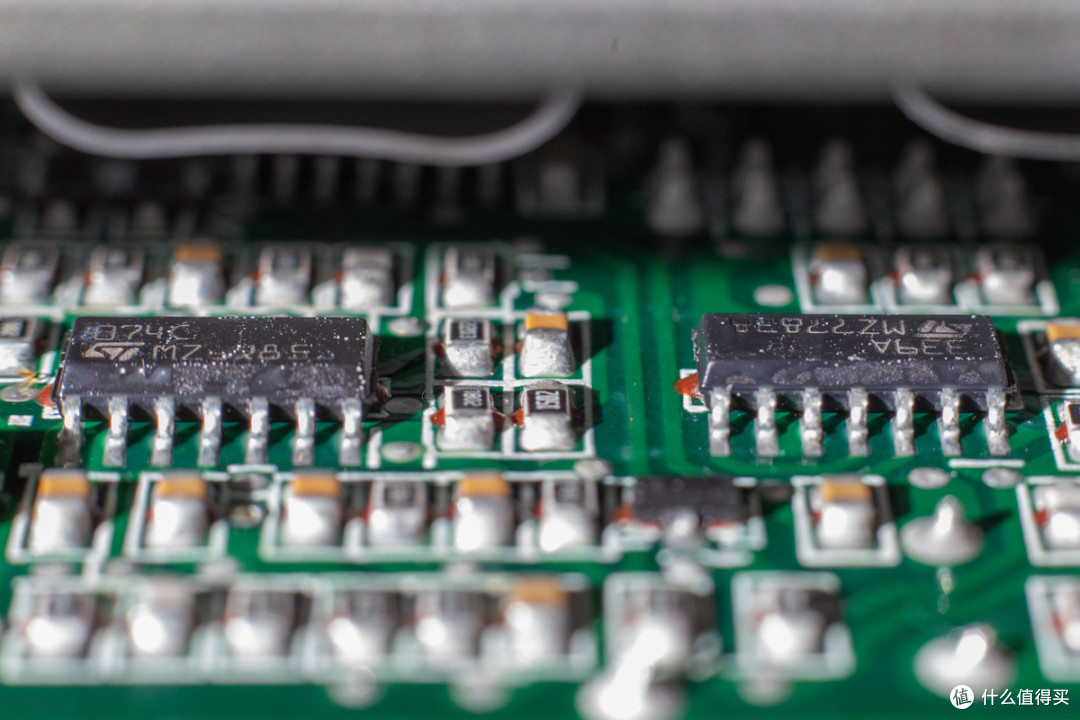

意法半导体ST-TL074C线性放大器、LM399A电压比较器

优点：做工用料优良，保护功能齐全，支持远端控制

缺点：价格较高，远端控制接线采用端子座对普通用户不够友好，电池接线端子尺寸较小
