GAME BOY卡带小键盘

某日，一位键友发来消息，说想做一款GAME BOY卡带造型的小键盘，并附上了模型网址：thingiverse.com/thing:3029578（地址现在404了，作者下架了这款模型。）

这个就是GAME BOY，后面那堆就是他的游戏卡带。比较有年代感的东西了，哈哈哈。

作者发的成品图如上。

原作采用的PCB及原理图。

原作的模型文件。注意外壳左边那个方孔……是数据线插口，个人觉得数据线从左边插……会有点碍事吧。

由于原作者使用了PCB，所以外壳做成了上装式结构。

但是本着一个两个犯不上做PCB的原则……本人将原作使用PCB的外壳，活生生改成了热拔插飞线的结构……

改模型使用3DS MAX，一通编辑网格（翻来覆去的也磨了好几天）……

保持原作外观不变，只改变内部结构。把热拔插轴座的模型摆放到合适的位置上，再加个底盖，将开发板和type-c接口都放到顶部那块空间里。

固件部分，超级简单了……拢共分两步：

1、去keyboard-layout-editor.com/，照着码放一个配列。

2、复制代码到kbfirmware.com/。设置好针脚、按键定义等等，直接压缩成HEX文件。

下载好固件以后，用TEENSY的刷版软件刷进去就好了。不懂的翻我之前的文章，有详细说明。

软件都搞定以后，就开始硬件部分了。

首先将壳体打印出来。

然后怼上热拔插轴座，飞二极管，飞线，导线接开发板，接TPYE-C插座。

然后把开发板和接口都放入壳子，底壳上面粘了一块黑色海绵，作用是顶住开发板。底盖的高度与轴座齐平，起到支撑轴座的作用。

把底壳拧装好，贴上垫脚。就完成了。

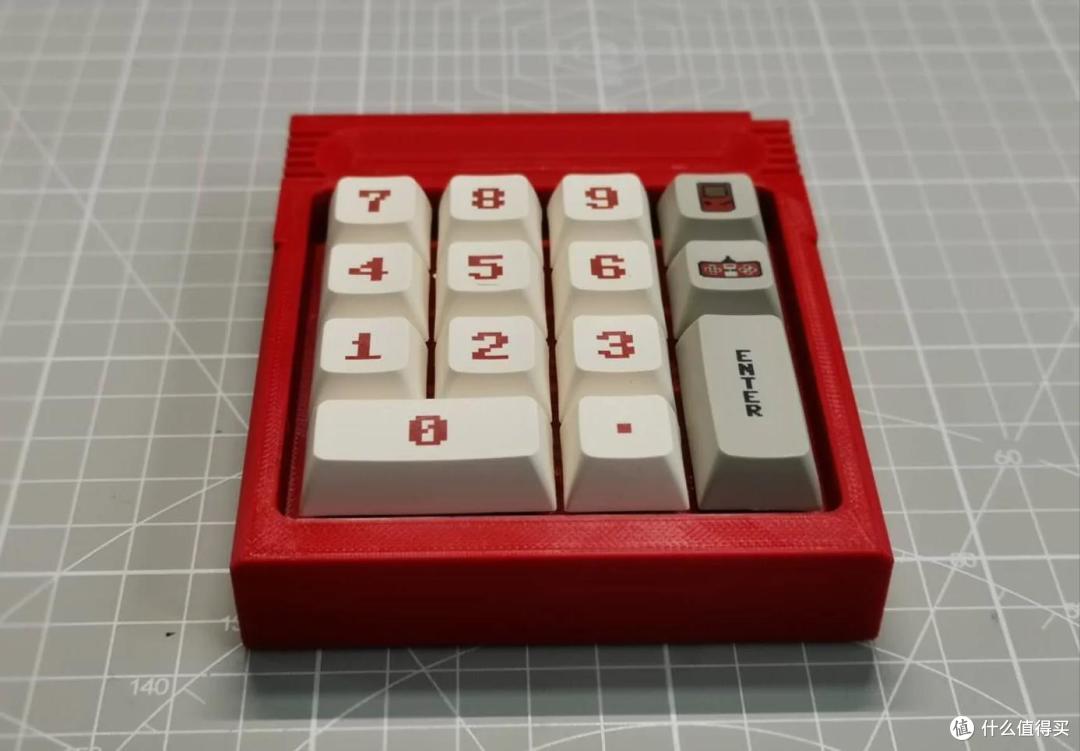

最后放点完成图，原图无修……

结束。
