LG 首款全极耳 21700！LG INR21700H52A全极耳电芯评测

前言

LG 新能源作为全球一线锂电厂商，在圆柱电芯领域拥有长期技术积累，旗下 18650、21700 系列圆柱电芯长期广泛应用于储能、电动工具、便携供电等诸多场景。随着全极耳结构成为圆柱锂电重要技术方向，LG 新能源推出品牌首款全极耳 21700 电芯，依靠全新结构优化实现更低内阻、更强快充与大功率放电能力。

同平台三款电芯依托同源 NCMA 正极材料走出不同路线：M58 主打极致容量，适合低倍率长续航设备；H51兼顾容量与功率，属于通用均衡方案；而 INR21700H52A 作为系列超高功率型号，也是 LG 首款落地的全极耳 21700 电芯，支持最高 3C 充电、8C 放电，同时拥有三款电芯中最轻的 64.5g 典型重量，面向大功率户外电源、影视供电、电动工具等高功率场景。

开箱介绍

电芯外披采用灰色热缩膜，膜面平滑，紧贴钢壳无明显缝隙，表面印有产品参数信息，外壳为钢材。

型号：INR21700H52A；出厂编码：AE337L036A3。

正极盖帽为合金材质，平头设计，顶部可见五泄气孔。

负极采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。表面光洁无污渍，也无氧化痕迹。

尺寸&重量

使用塑胶卡尺测得，电芯高度约为 70.2mm。

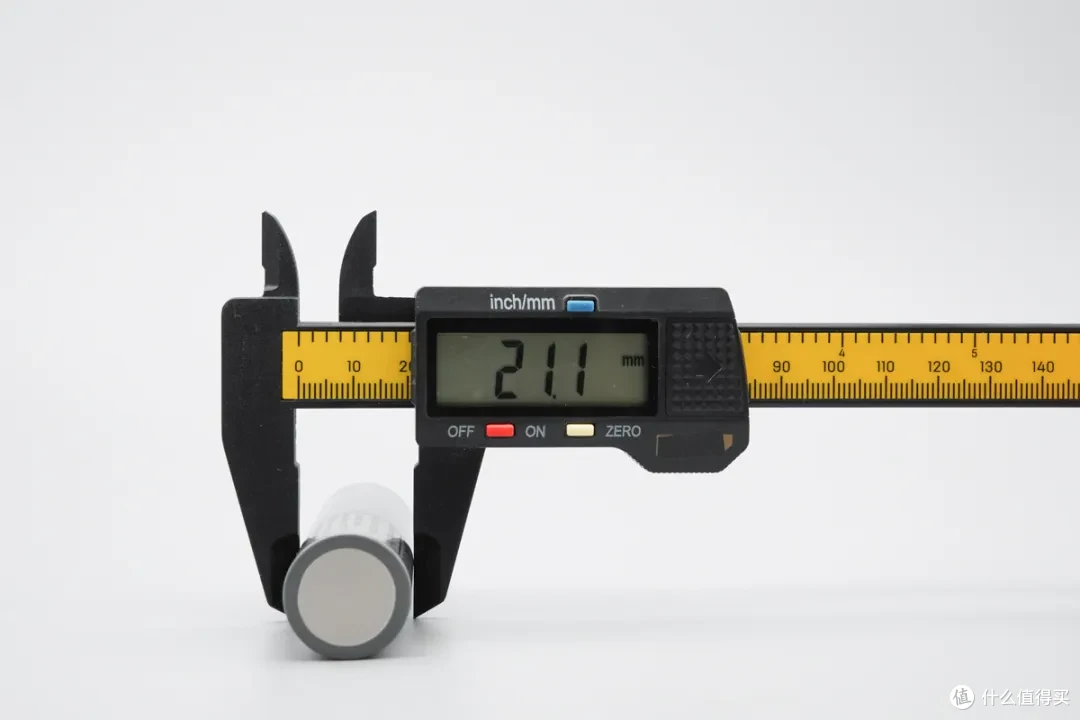

使用塑胶卡尺测得，电芯直径约为 21.1mm。

重量约为 64.6g。

内阻测试

内阻是衡量电芯健康状态与充放电能力的核心指标之一。它不仅直接影响电池的功率输出、发热效率，更与循环寿命、安全稳定性紧密相关。

从规格书可以了解到，LG INR21700H52A全极耳电芯的标称内阻为≤4mΩ。

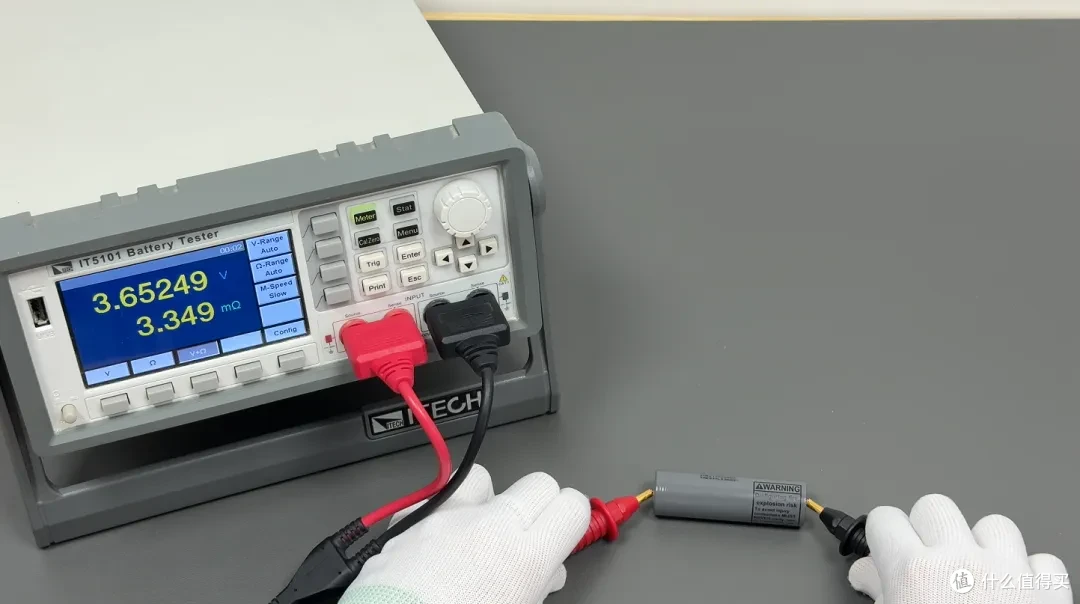

使用 ITECH IT5101 电池内阻测试仪测得内阻为 3.35mΩ。

充电测试

看完外观，进入正题；以下将进行多倍率充电测试。

0.2C充电

首先使用0.2C为LG INR21700H52A全极耳电芯充电，设置电流为 1000mA，充电截止电压为 4.2V。

接通电源后，电压、功率持续上升，在5小时11分钟左右功率达到4.2W峰值，同时功率持续下降并进入涓流充电，19分钟后充电完成，总耗时5小时30分钟。

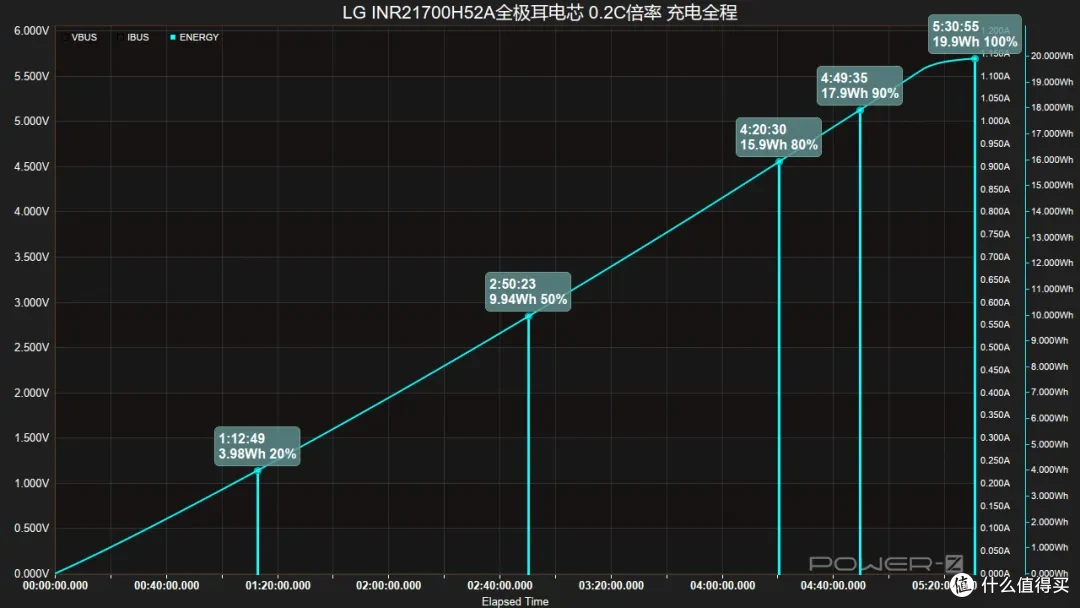

电量曲线方面，可以看到充至20%用1小时12分钟，充至50%用时2小时50分钟，同时充入能量为9.94Wh，第4小时20分钟充入电量80%，充入能量15.9Wh，完全充满则需5小时30分钟，完全充满能量为19.9Wh。

0.5C充电

使用0.5C为LG INR21700H52A全极耳电芯充电，设置电流为 2500mA，充电截止电压为 4.2V。

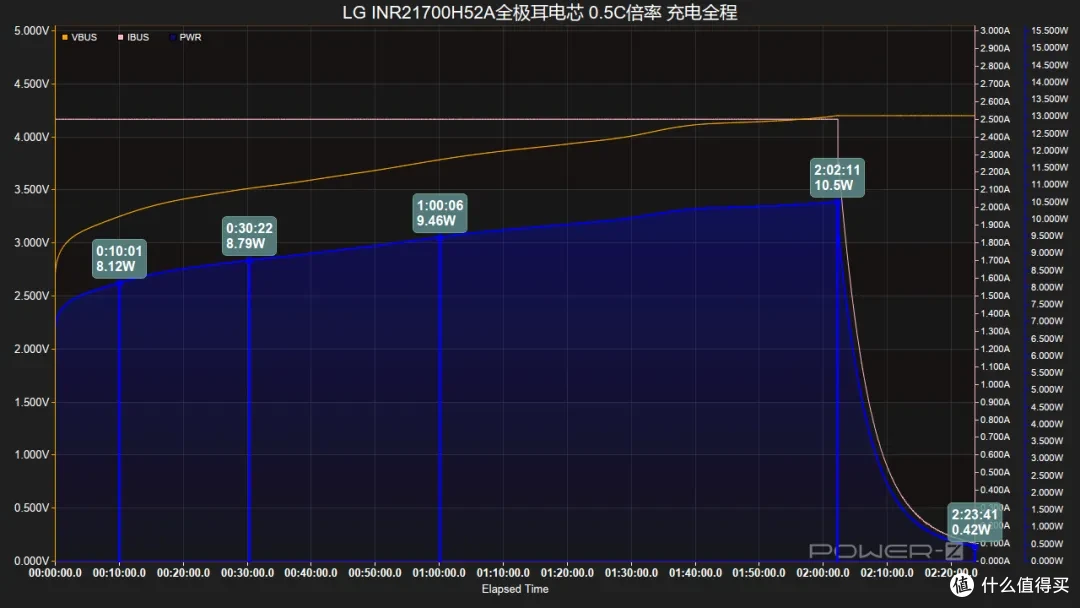

接通电源后，电压、功率持续上升，在2小时02分钟左右功率达到10.5W峰值，同时功率持续下降并进入涓流充电，21分钟后充电完成，总耗时2小时23分钟。

电量曲线方面，可以看到充至20%用25分钟，充至50%用时1小时，同时充入能量为5.57Wh，第1小时34分钟充入电量80%，充入能量8.93Wh，完全充满则需2小时13分钟，完全充满能量为11.2Wh。

1C充电

使用1C为LG INR21700H52A全极耳电芯充电，设置电流为 5000mA，充电截止电压为 4.2V。

接通电源后，电压、功率持续上升，在58分钟左右功率达到21W峰值，同时功率持续下降并进入涓流充电，23分钟后充电完成，总耗时1小时21分钟。

电量曲线方面，可以看到充至20%用14分钟，充至50%用时34分钟，同时充入能量为10Wh，第52分钟充入电量80%，充入能量16.1Wh，完全充满则需1小时21分钟，完全充满能量为20.1Wh。

2C充电

使用2C为LG INR21700H52A全极耳电电芯充电，设置电流为10000mA，充电截止电压为 4.2V。

接通电源后，电压、功率持续上升，在27分钟左右功率达到42W峰值，同时功率持续下降并进入涓流充电，22分钟后充电完成，总耗时49分钟。

电量曲线方面，可以看到充至20%用7分钟，充至50%用时16分钟，同时充入能量为10.1Wh，第26分钟充入电量80%，充入能量16.2Wh，完全充满则需49分钟，完全充满能量为20.3Wh。

3C充电

使用3C为LG INR21700H52A全极耳电芯充电，设置电流为 15000mA，充电截止电压为 4.2V。

接通电源后，电压、功率持续上升，在17分钟左右功率达到63W峰值，同时功率持续下降并进入涓流充电，20分钟后充电完成，总耗时37分钟。

电量曲线方面，可以看到充至20%用4分钟，充至50%用时11分钟，同时充入能量为10.2Wh，第17分钟充入电量80%，充入能量16.3Wh，完全充满则需37分钟，完全充满能量为20.4Wh。

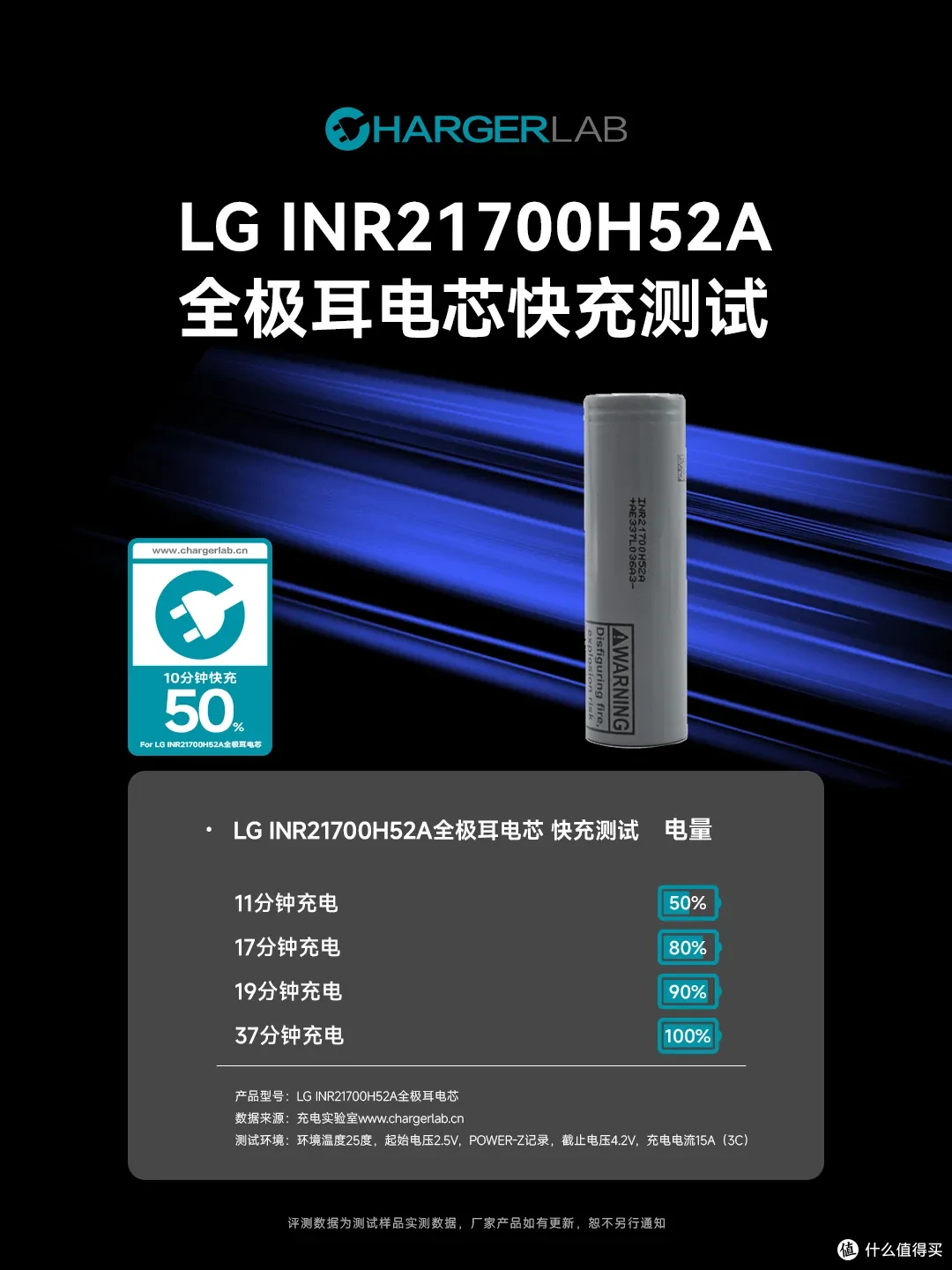

经测试，LG INR21700H52A全极耳电芯在15A（3C）电流下，通过 ChargerLAB 充电实验室的1050快充测试，表现优异。

在日常生活中，快充已覆盖了大部分场景，大家却难判断快充带来的直观感受，ChargerLAB充电实验室为此推出“1050”“2050”“3050” 快充测试，以 “10分钟 / 20 分钟 / 30 分钟充电 50%” 为指标，用量化标准帮用户快速感知充电速度、简化选购决策。

放电测试

放电测试将在25±2℃环境中使用恒流放电，统计其总耗时及其放出容量及能量数值。

0.2C放电

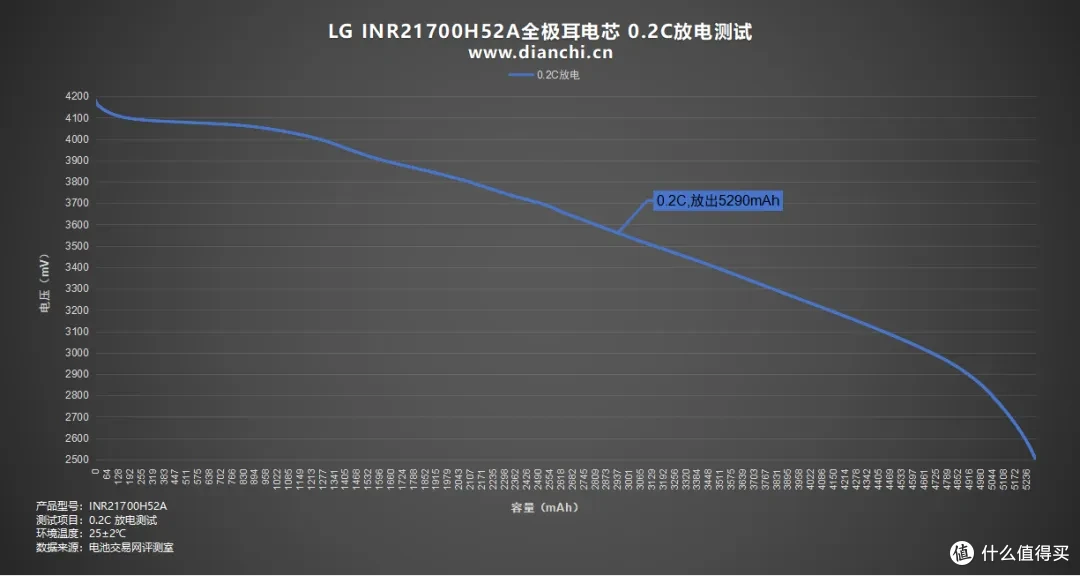

绘制出折线图，设置电流为 1000mA，0.2C为LG INR21700H52A全极耳电芯放电，均压 3.58V，放到截止电压为2.5V，耗时约5小时17分钟，放出容量5290mAh，放出能量18.95Wh。

0.5C放电

绘制出折线图，设置电流为 2500mA，0.5C为LG INR21700H52A全极耳电芯放电，均压 3.44V，放到截止电压为2.5V，耗时约2小时06分钟，放出容量5270mAh，放出能量18.10Wh。

1C放电

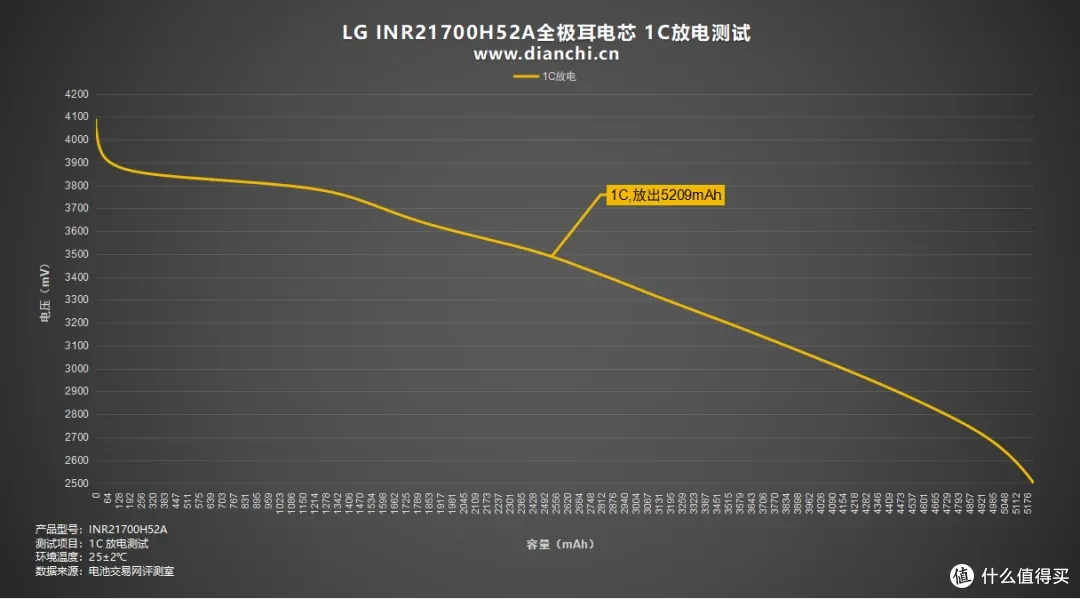

绘制出折线图，设置电流为 5000mA，1C为LG INR21700H52A全极耳电芯放电，均压 3.39V，放到截止电压为2.5V，耗时约1小时02分钟，放出容量5209mAh，放出能量17.67Wh。

3C放电

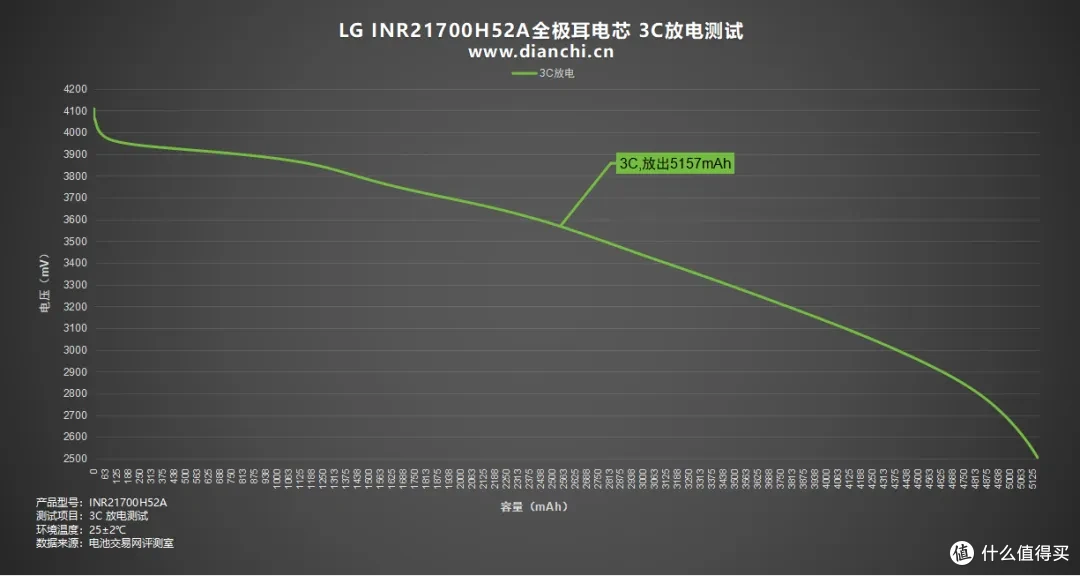

绘制出折线图，设置电流为 15000mA，3C为LG INR21700H52A全极耳电芯放电，均压 3.48V，放到截止电压为2.5V，耗时约20分钟，放出容量5157mAh，放出能量17.92Wh。

5C放电

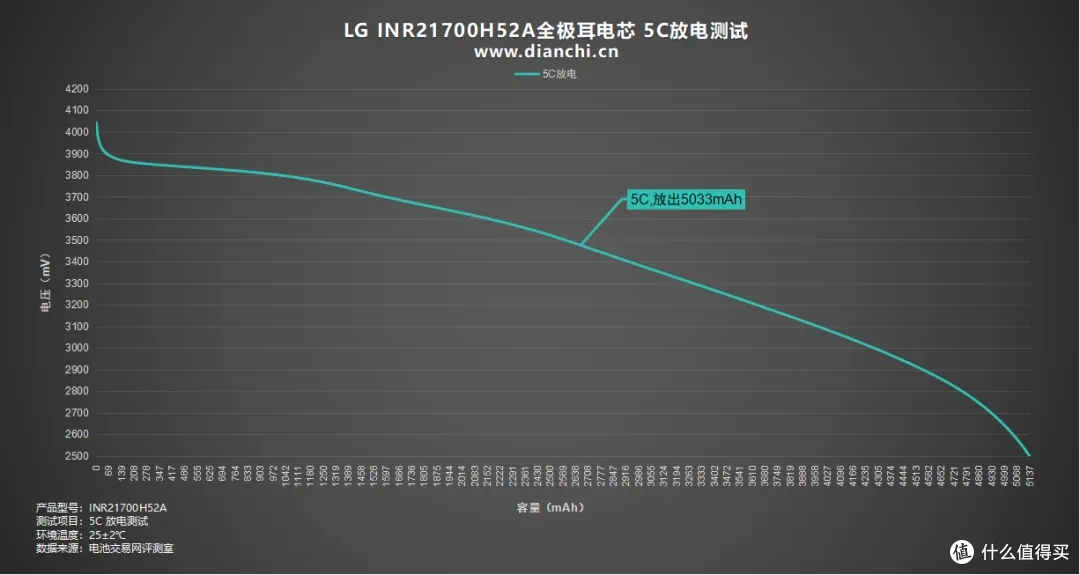

绘制出折线图，设置电流为 25000mA，5C为LG INR21700H52A全极耳电芯放电，均压 3.49V，放到截止电压为2.5V，耗时约12分钟，放出容量5033mAh，放出能量17.57Wh。

8C放电

绘制出折线图，设置电流为 40000mA，8C为LG INR21700H52A全极耳电芯放电，均压 3.35V，放到截止电压为2.5V，耗时约7分钟，放出容量4957mAh，放出能量16.59Wh。

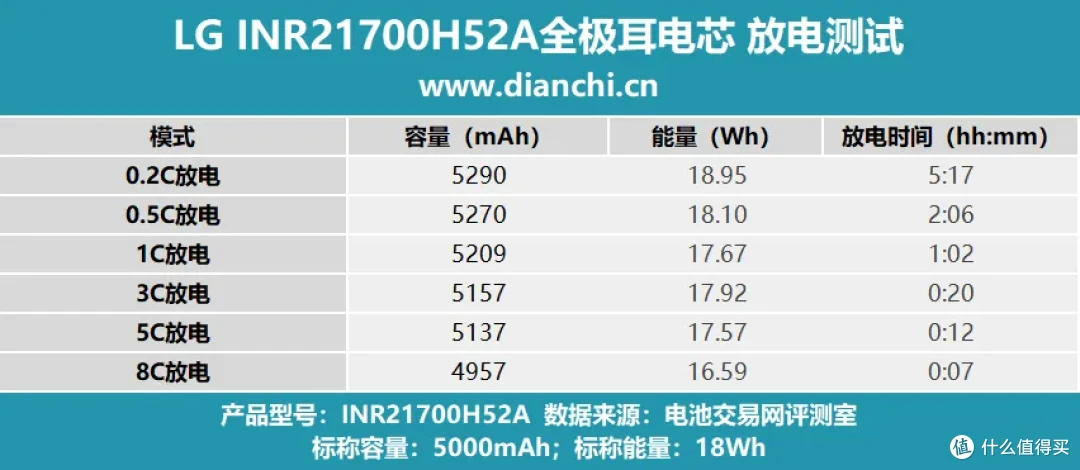

将数据汇总至表格，可以看到所测倍率放出容量、能量随着倍率的增高而下降，放电速度也随着倍率增高而加快。

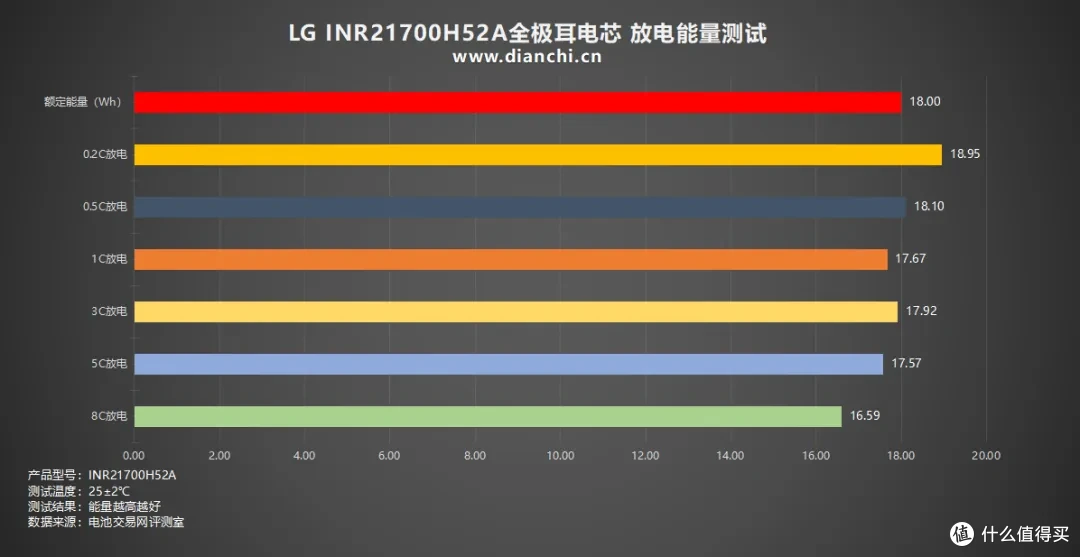

绘制出柱状图，可以清晰的看出每个倍率放出的能量高低，放出能量最高的倍率是0.2C（18.95Wh），其次是0.5C倍率（18.1Wh），最低的是8C倍率（16.59Wh）。

再来看看放电容量表现，放电容量最高的是0.2C倍率（5290mAh），其次是0.5C倍率（5270mAh），最低的是8C倍率（4957mAh）。

从曲线图可以了解到，LG INR21700H52A全极耳电芯在高倍率下放出容量多数超过5100mAh，而1C倍率以内则超5200mAh，表现亮眼。

充电温度

温度测试部分，电池交易网将对各个充电倍率的温度进行测量，节点为第30分钟。

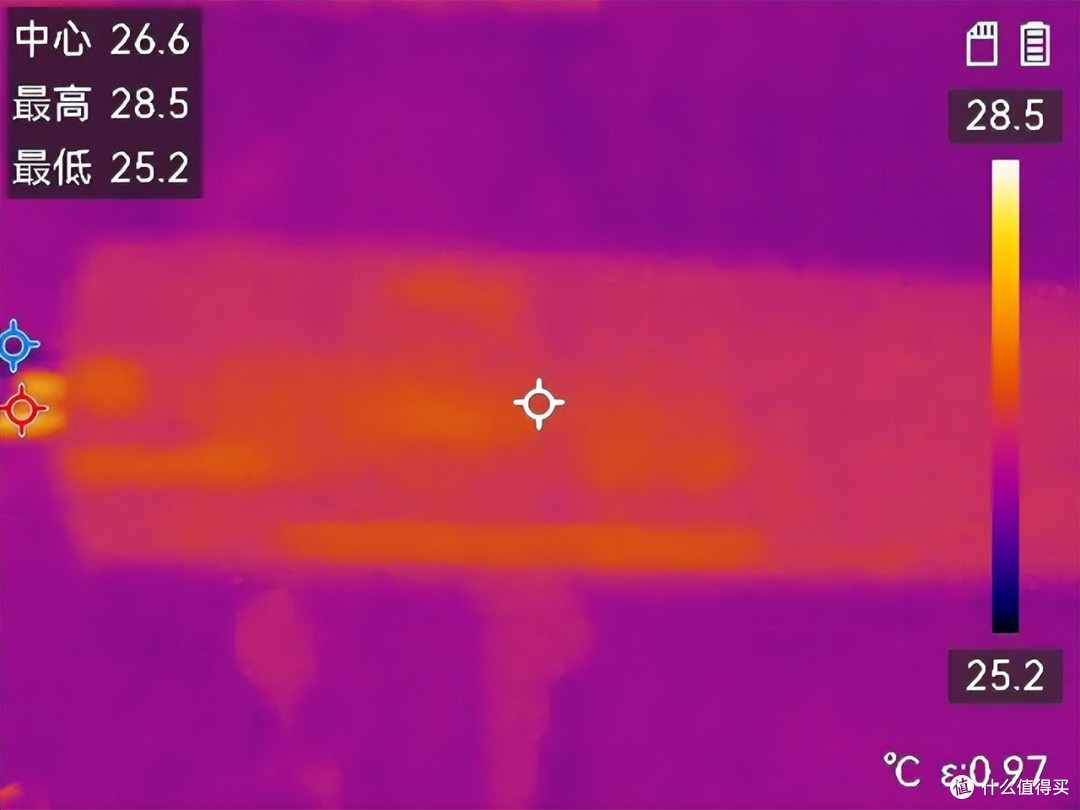

LG INR21700H52A全极耳以0.2C倍率进行充电30分钟，表面中心温度为26.6℃左右。

LG INR21700H52A全极耳以0.5C倍率进行充电30分钟，表面最高温度为27.2℃左右。

LG INR21700H52A全极耳以1C倍率进行充电30分钟，表面最高温度为31.2℃左右。

LG INR21700H52A全极耳以2C倍率进行充电27分钟，表面最高温度为40.9℃左右。

LG INR21700H52A全极耳以3C倍率20分钟，表面最高温度为50.1℃左右。

放电温度

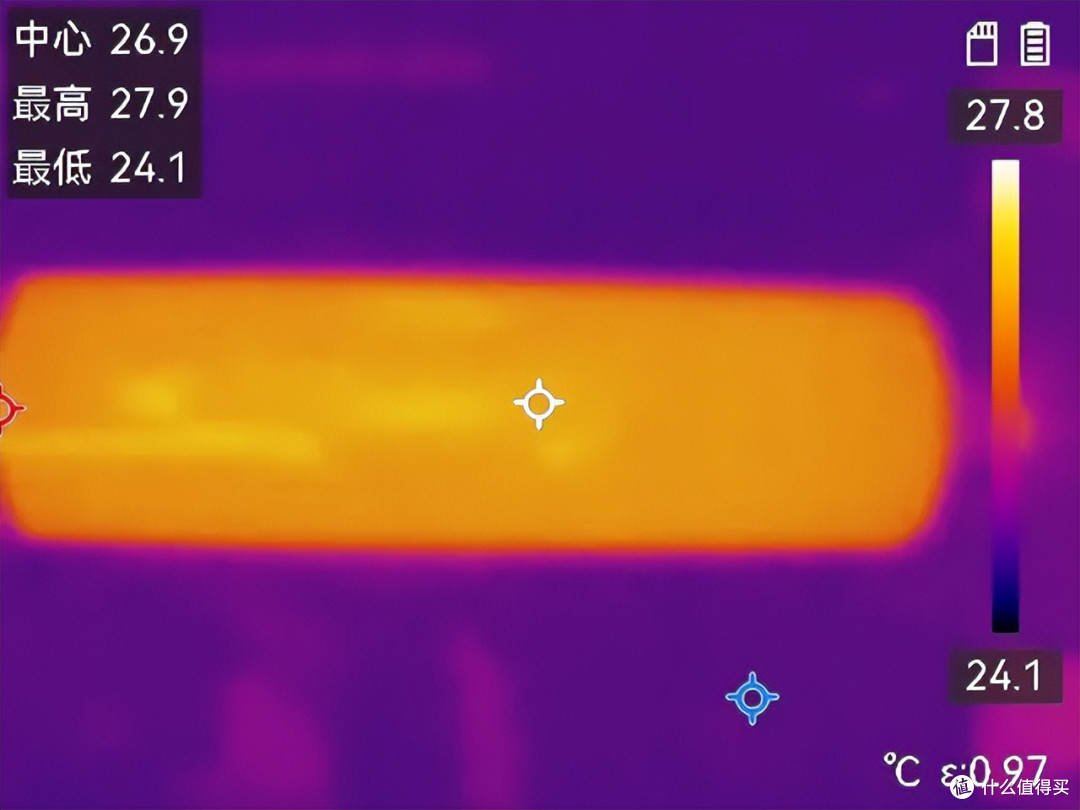

LG INR21700H52A全极耳以0.2C倍率进行放电30分钟，表面中心温度为26.9℃左右。

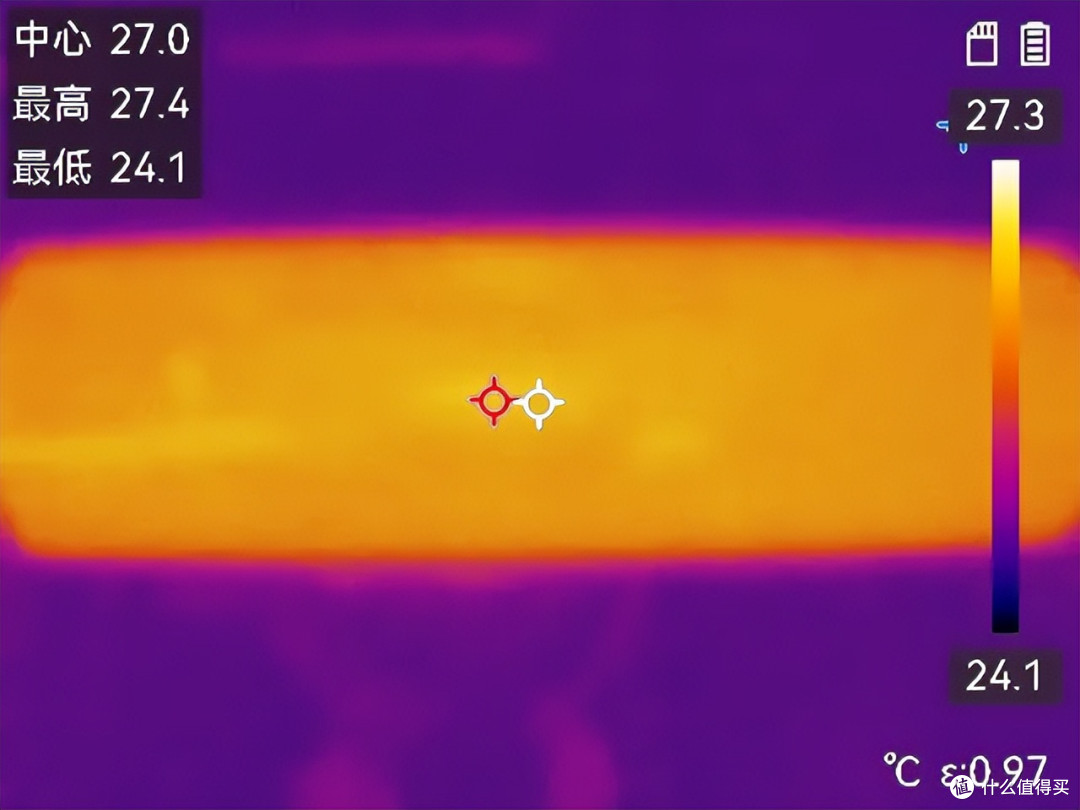

LG INR21700H52A全极耳以0.5C倍率进行放电30分钟，表面最高温度为27.4℃左右。

LG INR21700H52A全极耳以1C倍率进行放电30分钟，表面最高温度为29.8℃左右。

LG INR21700H52A全极耳以3C倍率进行放电20分钟，表面最高温度为40.9℃左右。

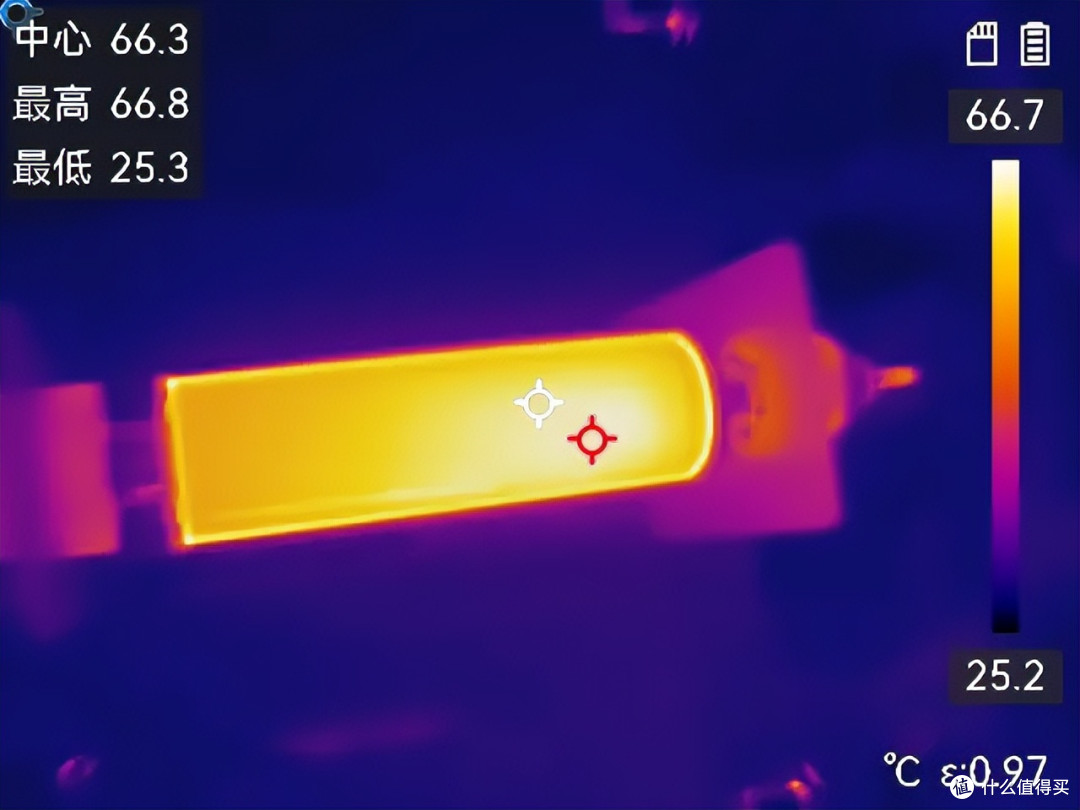

LG INR21700H52A全极耳以5C倍率进行放电12分钟，表面最高温度为66.8℃左右。

LG INR21700H52A全极耳以8C倍率进行放电7分钟，表面最高温度为75℃左右。

电池交易网总结

作为 LG 新能源切入全极耳赛道的代表产品，INR21700H52A 拥有 3C 快充、8C 持续放电的硬件规格，同时在同家族 21700 电芯里具备轻量化优势。中小倍率工况下电芯容量释放充分，能量保持率表现优秀；即便拉升至高倍率放电区间，依旧可以维持可观的输出容量，直观体现出全极耳结构缩短电流路径、降低内阻的技术优势。

结合 LG 自家 21700 产品梯队来看，INR21700H52A 并不追求行业顶级单体容量，核心竞争力聚焦极速补能与大功率输出；如果项目优先追求长续航、以低倍率循环为主，同系列 M58 高容量电芯更为合适；想要功率与能量折中平衡，则可以选择 H51 均衡型电芯。

整体来看，LG INR21700H52A 是一款取向十分鲜明的功率型 21700 全极耳电芯，极限功率性能亮眼。只要终端产品做好对应的热管理匹配，就能充分释放这款电芯的设计潜力，是大功率便携储能、影视供电设备、电动工具等场景值得纳入选型清单的方案。
