工程师深夜求助：8P大DIN插座总烧针？问题不在插座，在选型思路

上周一个做医疗设备的老客户突然发来一张照片，面板上8P大DIN插座的针脚明显发黑，周边塑料还有轻微融化的痕迹。他说设备才用了不到一年，已经换过两批插座，这次想让我帮他从根上排查原因。

先说结论：8P大DIN插座烧针，大概率不是插座本身的问题，而是针位排布和电流负载不匹配。

很多工程师习惯只数针数，8P就买8P，却忽略了大DIN系列中180°、240°、270°三种针位排布。一旦排布角度和现有插头对不上，强行插拔就会导致接触不良、电阻升高，发热烧针只是时间问题。

我当时帮客户做的第一件事，不是急着换插座，而是把设备上原插头的定位键方向和针芯角度拍照发我，同时确认了实际工作电流。设备标称8P，实际只用了其中4针传输信号，另外4针空置。问题恰恰出在空置针脚上——灰尘和水汽进入后，在通电状态下形成微小爬电，长时间累积就是发黑烧灼。

针对性排查方案：

核对针位排布：大DIN 8P常见240°和270°，用卡尺测量定位键角度，和插头完全对齐再下单

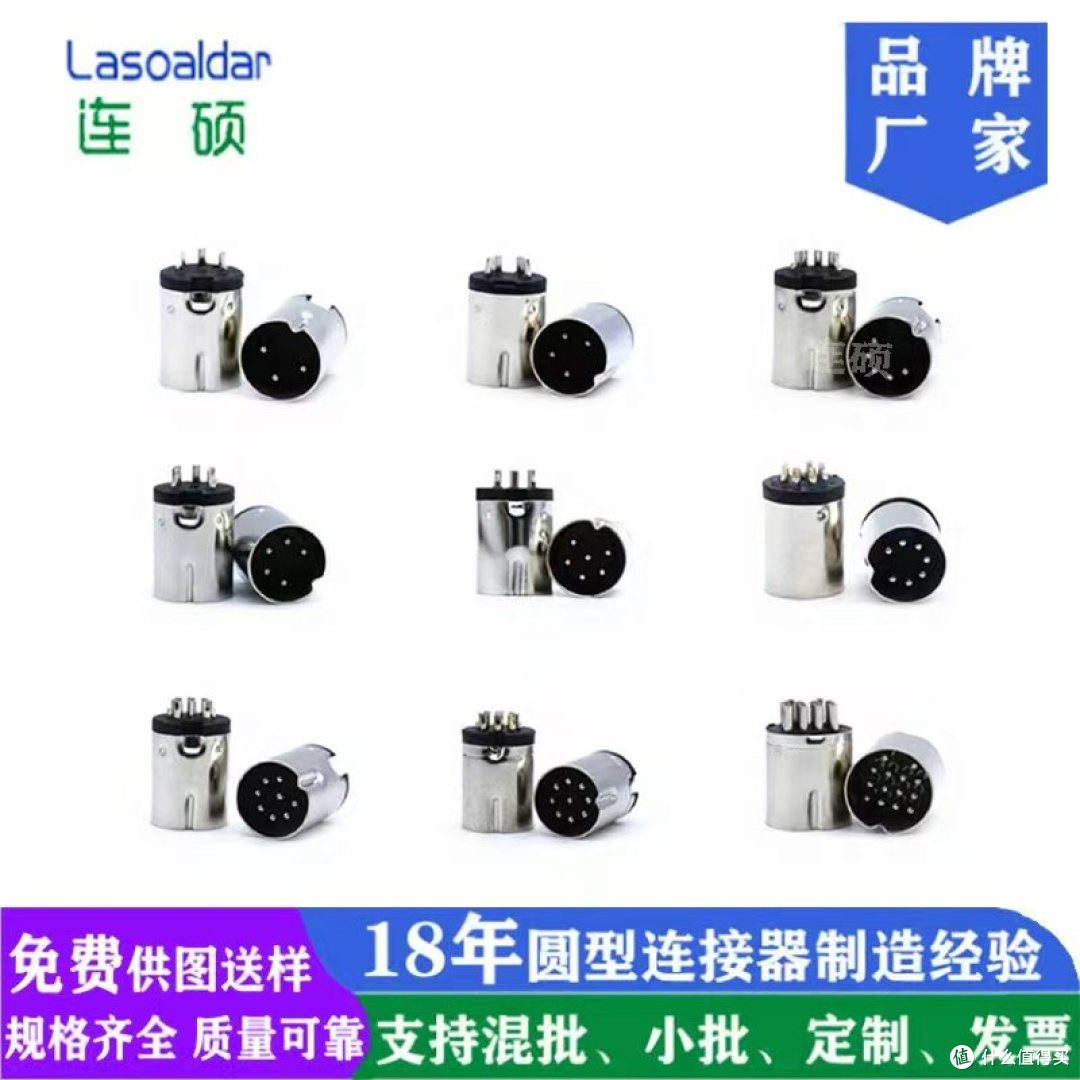

文章插图

确认触点材质：高湿或沿海环境，优先选镀金版本，镀锡版本抗氧化能力差一个等级
检查面板固定方式：频繁插拔场景，必须选带耳孔螺丝固定的面板插座，让法兰承担机械冲击力，而不是让焊点硬扛

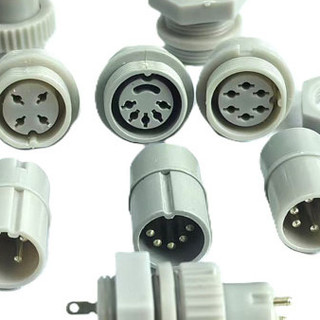

文章插图

文章插图

预留余量：8P插座如果只用了4P，建议改用4P规格，从结构上杜绝空置针脚带来的隐患

后来客户更换了连硕达的DS系列8P面板插座，镀金触点加螺丝孔固定，同时把闲置针脚做了封堵处理。到现在大半年过去，再没出现发热现象。

给采购和工程师的实操建议：

下单前拍三张照片——插头正面、侧面定位键、PCB焊盘面，发给供应商技术确认。真正靠谱的工厂会帮你核对排布角度，而不是闷头接单发货。连硕达作为20年专注DIN连接器的源头工厂，全系大DIN插座支持样品打样验证，避免批量买错返工，这个步骤别省。
