DIY搭建(zhē teng)一个NAS机箱

记录一下我是怎么折腾出这个NAS机箱的。

转载请随意，记得注明出处哦。

配置清单如下：

CPU：Intel i5-11600T

内存：酷兽 DDR4 16G 2666 x2

主板：华擎 Z590M-ITX/ax

机箱：DIY开放式机箱

电源：EVGA 650GM sfx

散热：猫头鹰NH-L9i黑色版

散热：猫头鹰NF-A14 PWM CH.BK.S彩色版 x2

网卡：浪潮 INTEL X540-T2 （没派上用场卸了）

优盘：闪迪 酷豆 16G

硬盘：英睿达 MX500 2T SSD

硬盘：致钛SC001 1T SSD x3

硬盘：西部数据 HC550 18T HDD x7

SATA扩展卡：乐扩 M.2 转5口SATA x2

SATA供电线1转2 x2

大4pin转sata供电线1转2 x2

需求

上一个机箱（详情见一年前的上一篇文章），

盘位吃紧（虽说有12盘，但3.5的只有5盘）

眼看着空间告急，

赶紧在闲鱼和淘宝上，

找8盘位或以上的NAS机箱，

可是没买到中意的

（此处省略一大段参考文字，tank的新款8+8，NBOX的新款8+8，超存的8盘和12盘，

星之海的半人马座8盘，梵隆的8盘和12盘，X-NAS的10盘，深圳css的9盘）

最后看中了tank的新款8+8（目前还是PPT），

众所周知，期货的“期”是遥遥无期的“期”

好看的钱不够，

丑的又看不上，

合适的还在鸽，

总之就是没选下来

种草

那会儿赶上双11，先买了2块18T的HC550，

这下不得不买机箱了，不行弄个鞋盒先凑合了。

总不能拉几根线，再外挂摆桌上吧？

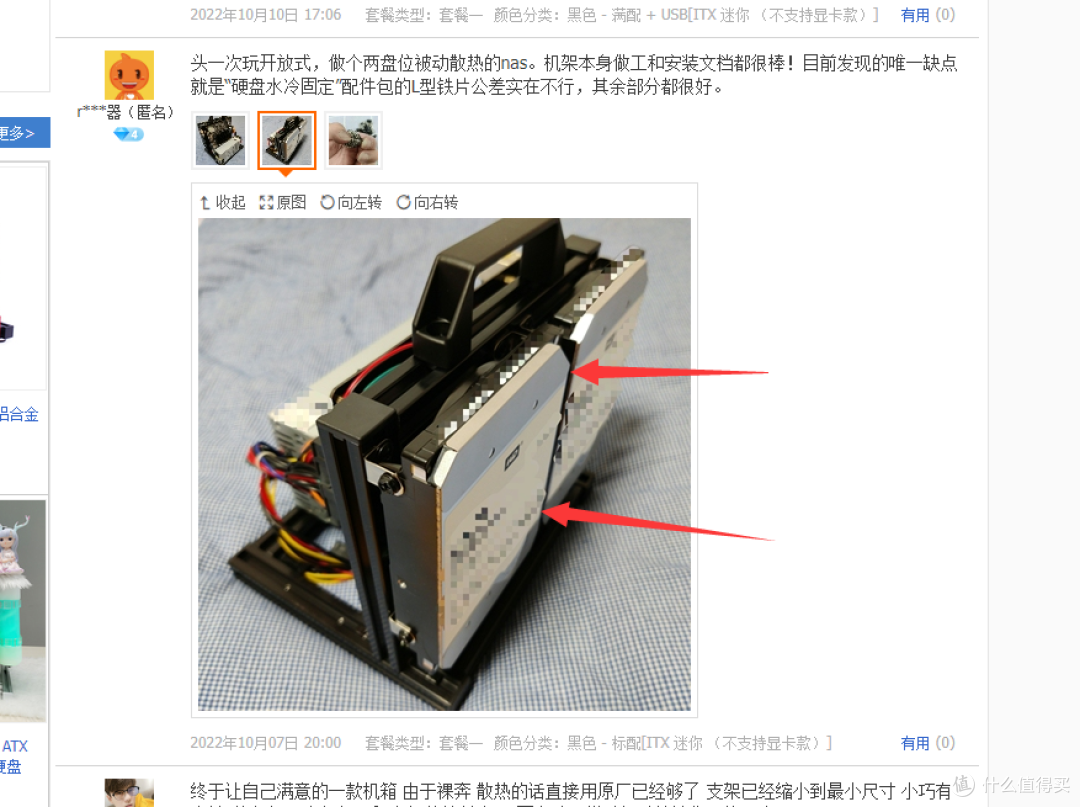

继续逛闲鱼和淘宝，看到了一张买家秀，真香。

种草的买家秀

耳边的两个小人开始嘀咕了。

左边小人：小小的很可爱有木有？买买买！

右边小人：停，你要的是NAS机箱，这只有2盘。

左边小人：2盘也够了，刷流、保种、放热数据。

右边小人：那其他5盘咋办？

左边小人：额。。。我不管，我就要买这个。

右边小人：赞成！

理智和冲动很快达成了共识，买它！

（再稍微改造一下）

选择

淘宝上卖开放式机箱的有很多家。

当时赶上疫情，大家都挺累的，

中招了就整天只想躺着。

而我就想找一家店铺，和老板

好好谈一下我的设计(zhē teng)方案。

但又担心万一老板懒得搭理，

要把我的热情给浇灭了。

试探性地问了几家后，

发现小麦老板真的超级热心。

接着就开始和老板描述我的宏伟蓝图

已弃用的第一版设计（建议点击查看原图）

经过激烈的头脑风暴后，

我的第一版设计很快就被弃用了

万事开头难，

好戏在后头，

我们进入正片。。。

正片1

观众们都等得不耐烦了，赶紧开场。

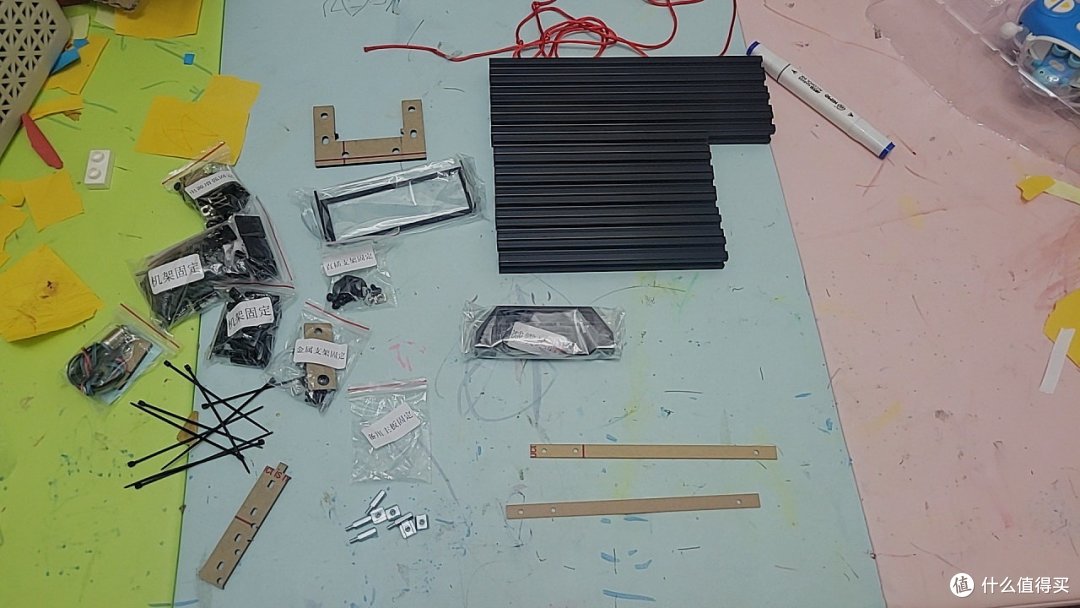

收到的所有配件（建议点击查看原图）

下单、到货、拆包、上图，

这就是（第一次到货的）所有配件了。

尝试了一下第一版设计，

只放2块盘，看能不能复刻种草图，

失败了，因为电源放到下面，

体积比种草图大了一圈。

觉得不满意就忘了拍照了，

大家看设计图脑补一下吧

正片2

又跟老板追加了几根支架。

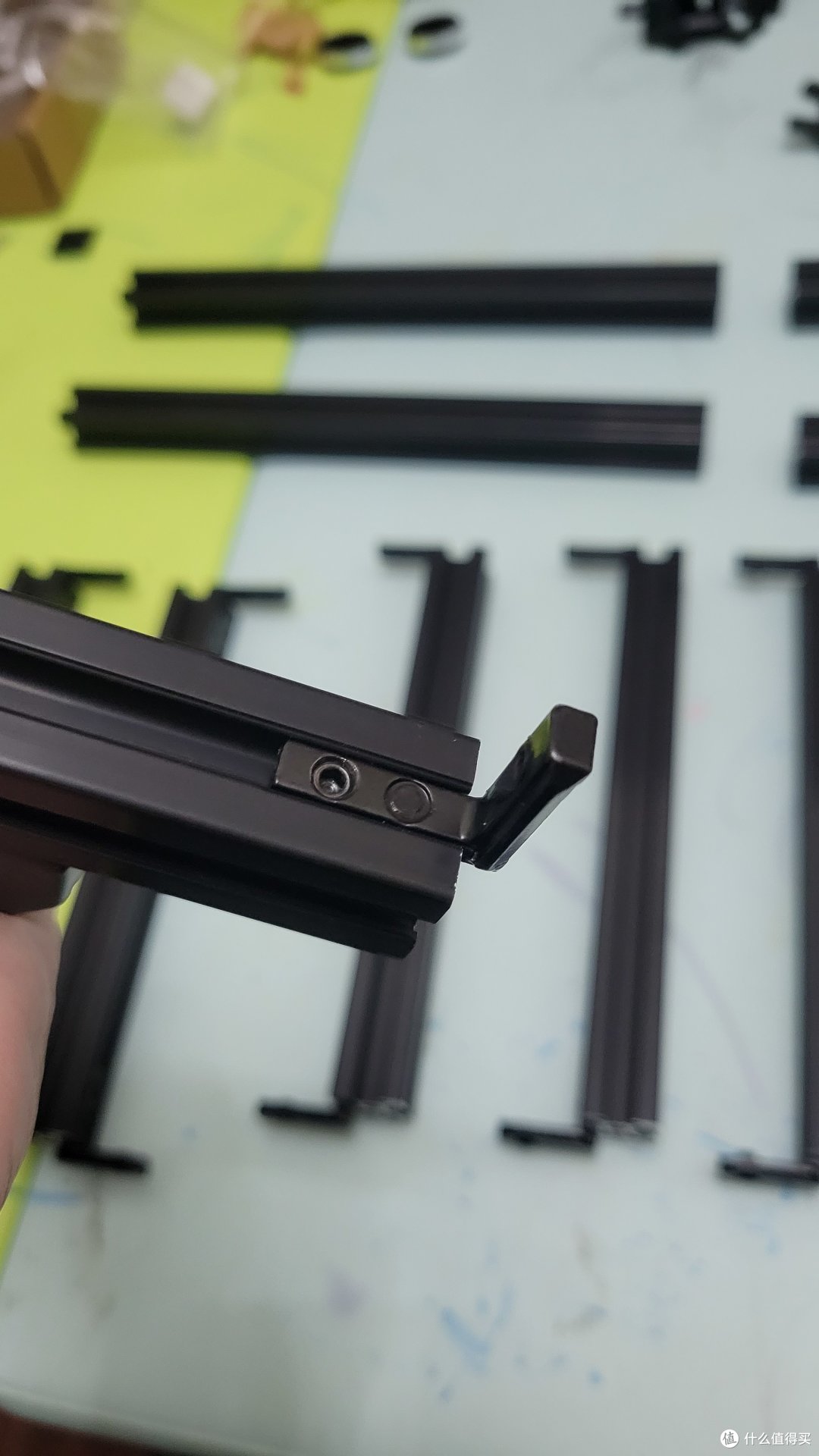

L型连接件可以先固定到一侧支架上

别看支架就这么几根，

有好多个L型连接件，

要拧的螺丝不少呢。

这次明显有经验了，

为了防止最后因为 安装顺序不同 导致的微小偏移，

事先把L型连接件，

都固定到各自一侧的支架上，

活动的另一侧先上螺丝但不拧紧。

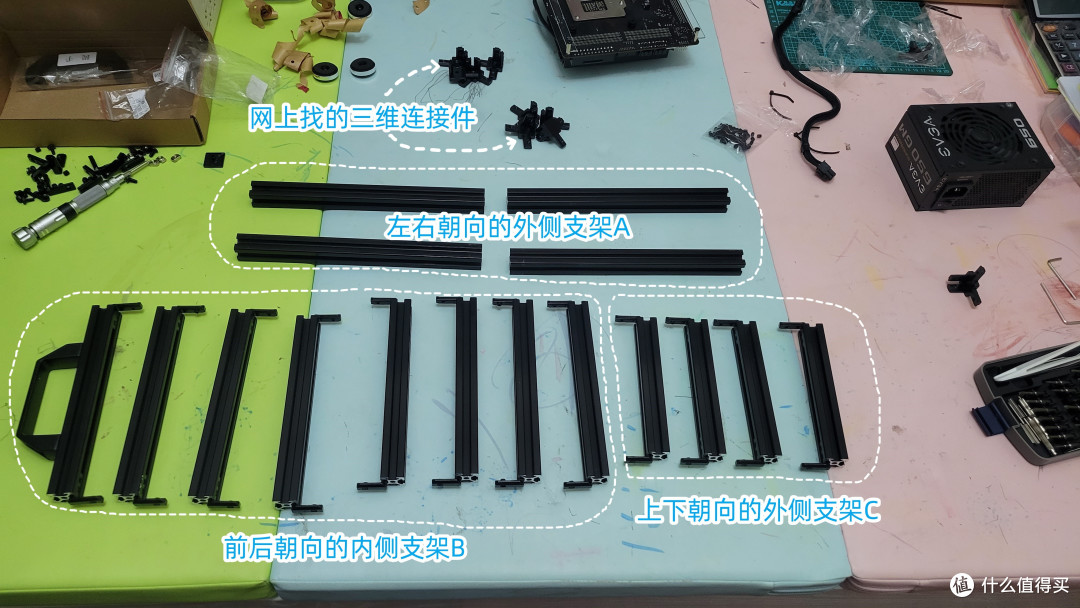

好好享受拼装的乐趣（建议点击查看原图）

顺便在淘宝上买了三维连接件，这样连接三根支架可以更稳固，运费5元

淘宝买的三维连接件

准备工作完成后，开始合体

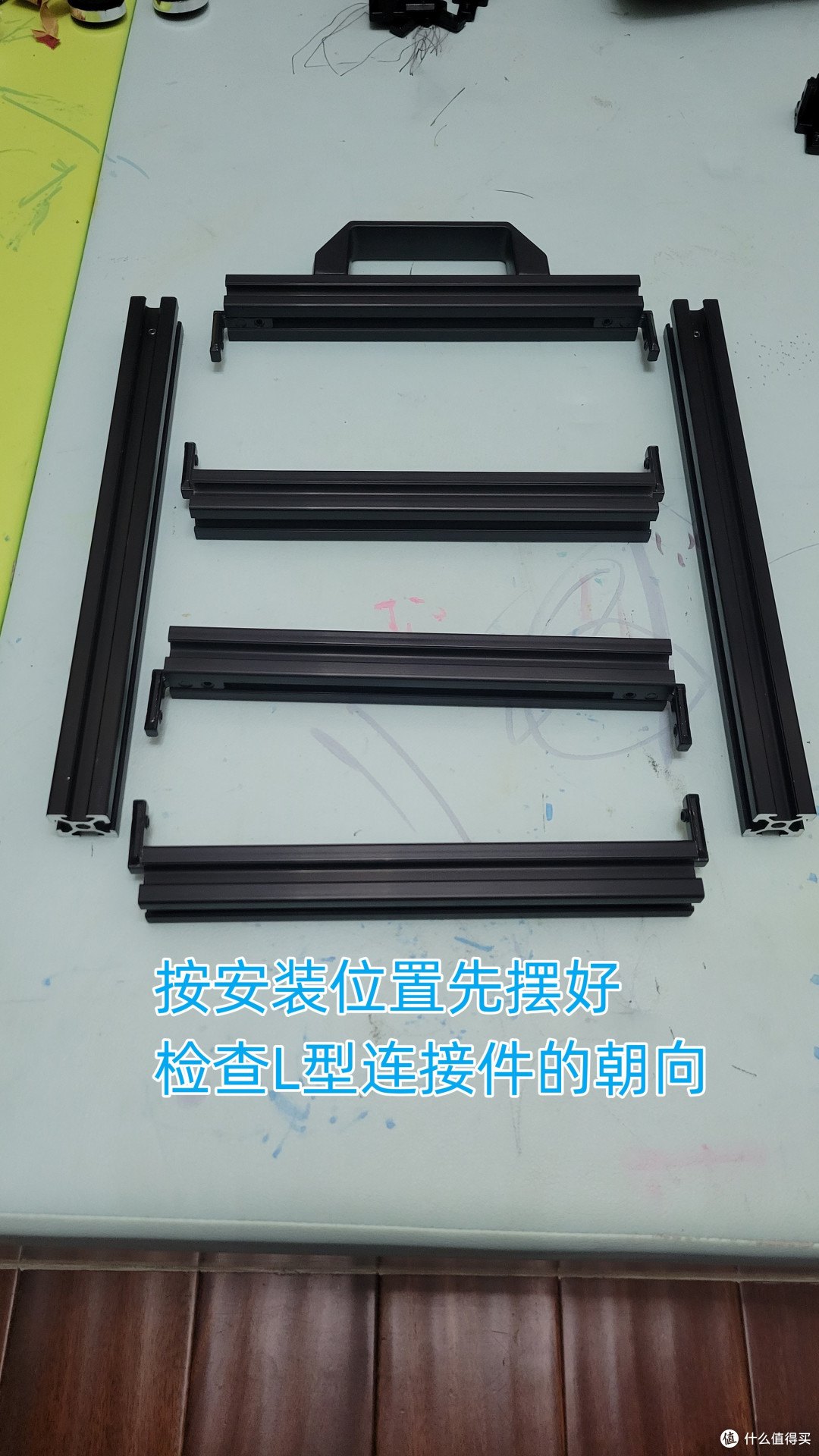

摆好位置

三维连接件，准备合体。

注意三维连接件的方向

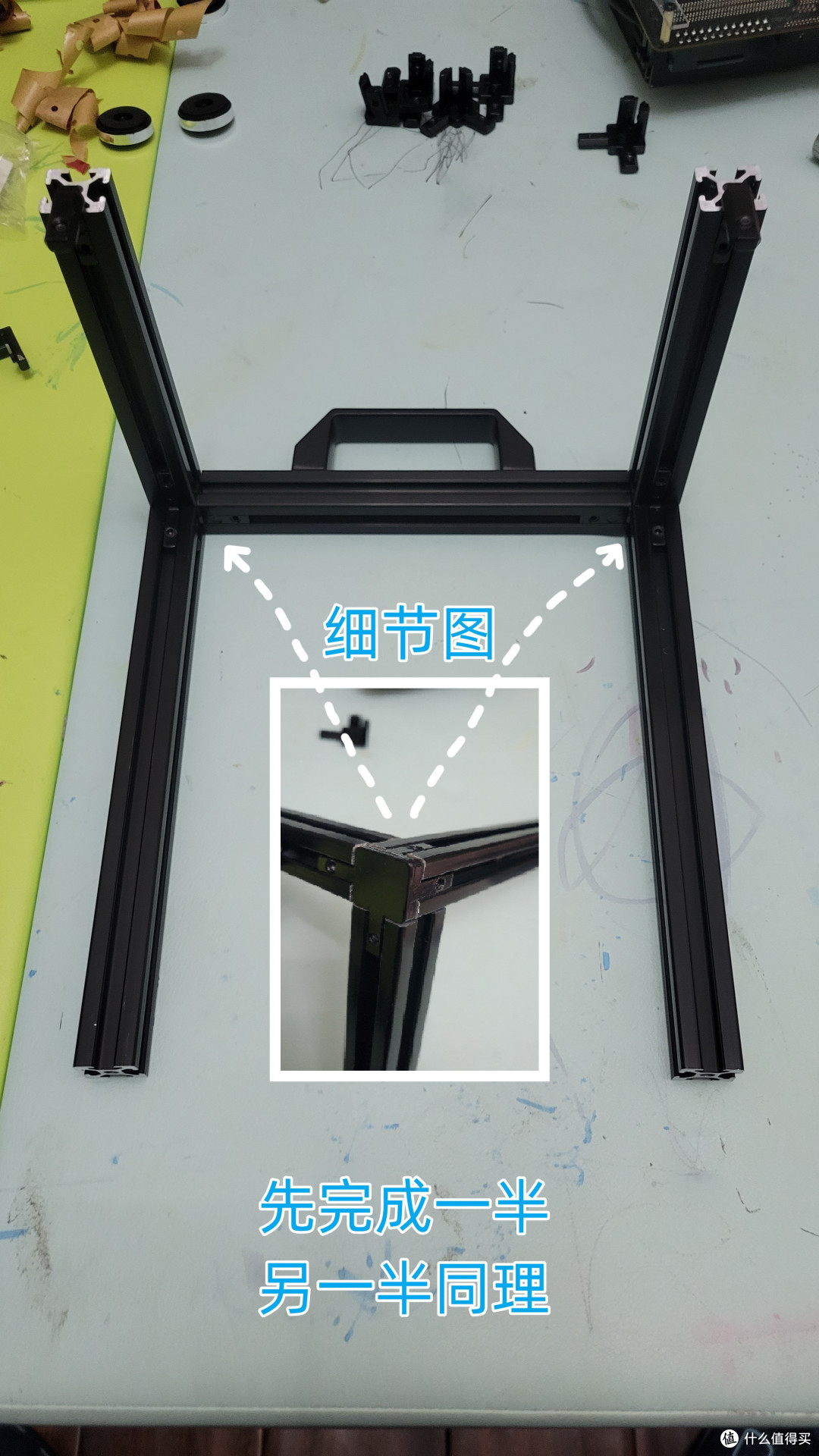

合体后的三维连接件。

合体后的三维连接件

主板和电源就位。

主板和电源就位

还差最后一步。

最后一步

完全体的支架。

加上硬盘支架

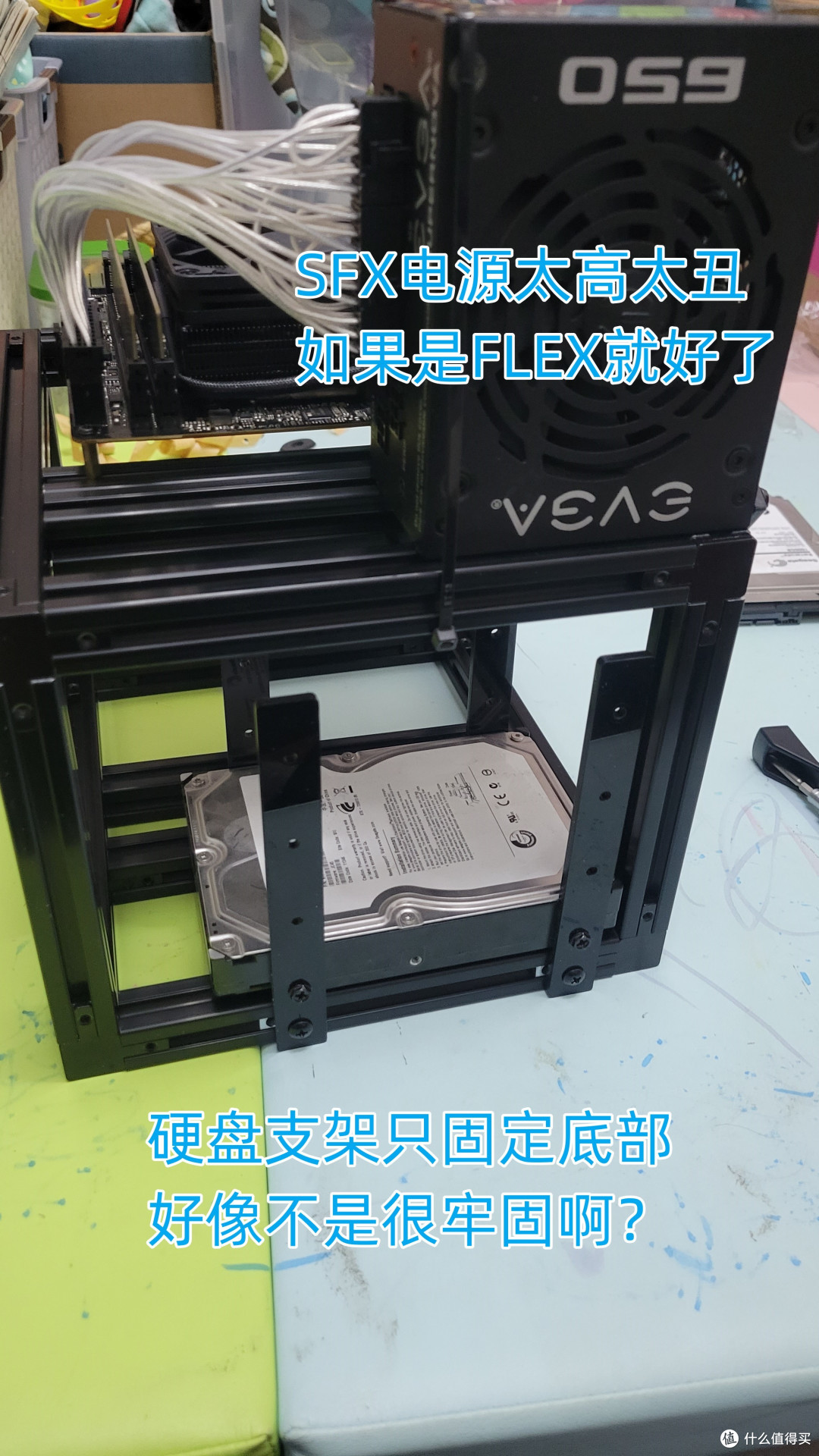

第二版似乎翻车了。

第二版

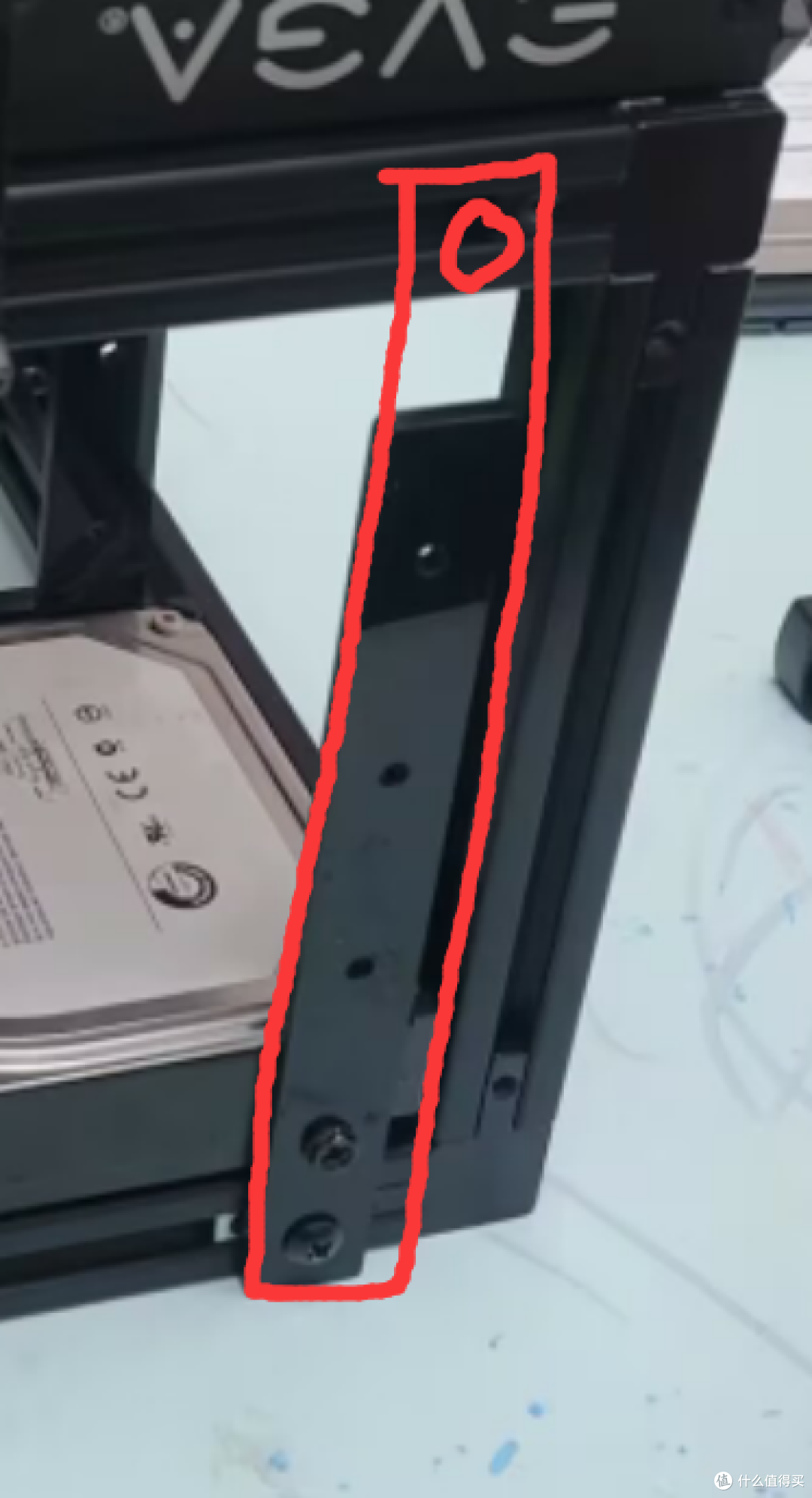

翻车的硬盘支架

翻车的硬盘支架

第二版其实已经很不错了，

如果电源是FLEX的话会好看很多，

硬盘支架固定在机箱支架外侧，

好处是体积控制的比较小，

坏处是硬盘会比较难拆装。

如果换成FLEX电源，

并修正硬盘支架的长度的话，

第二版也是不错的。

正片3

一波三折，好事多磨，现在进入第三版。

先修正问题，硬盘支架，小麦老板人真的很好，

按我的要求帮忙定制了支架（亚克力材质）。

新版硬盘支架（建议点击查看原图）

需要2套每套2片，可放4盘（也可以改成5盘）。

本来想要加上背板的，后来觉得反正也不热插拔，

干脆不要了，怎么简单（shěng qián）怎么来。

电源是没的（qián）换了，

干脆加长“左右朝向的外侧支架A”，

然后把电源平放了，缺点是机箱体积变大了。

这次需要换的支架比较多，

直接找了另一家原材料商，

大家可以搜索铝材（欧标2020）。

淘宝买的铝材

第三版开始，这次真的是轻车熟路，

一边陪老婆和娃看动画电影，一边拧的螺丝

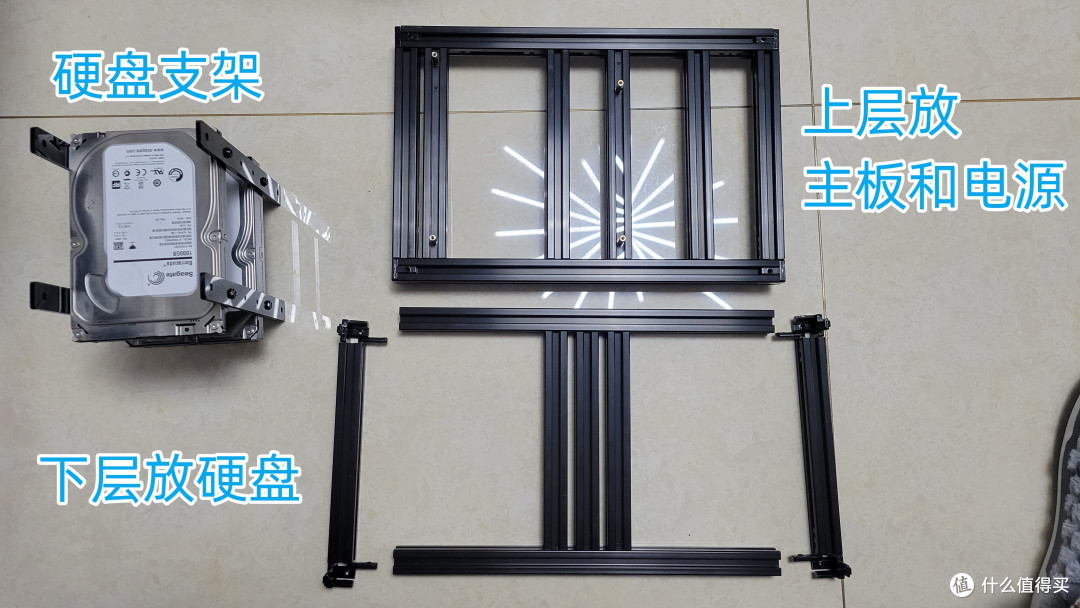

分别搞定上下两层和硬盘支架。

上下两层和硬盘支架

然后合体

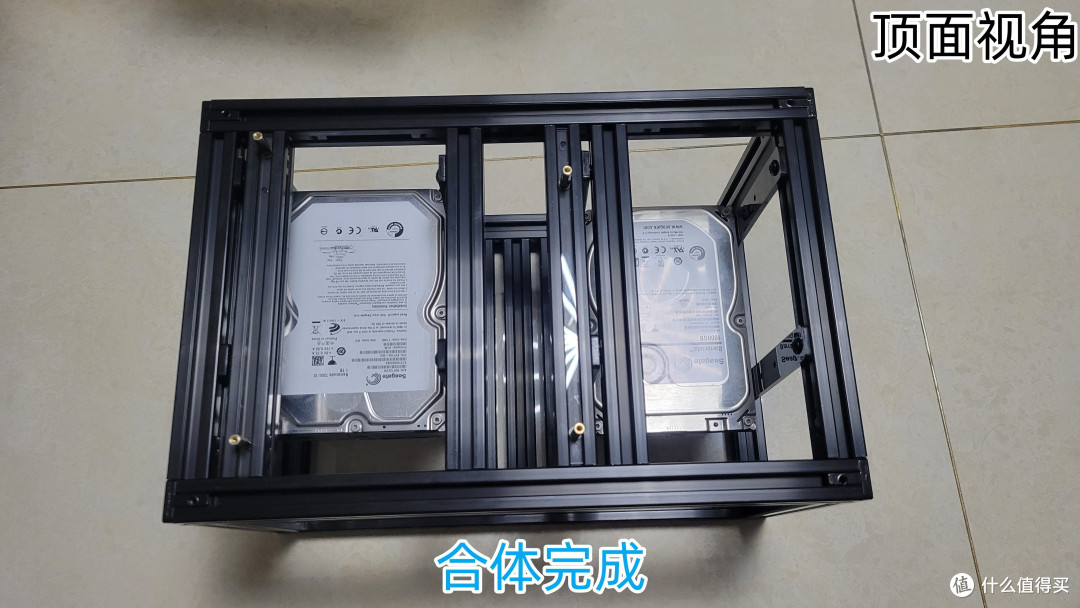

合体完成（顶面视角）

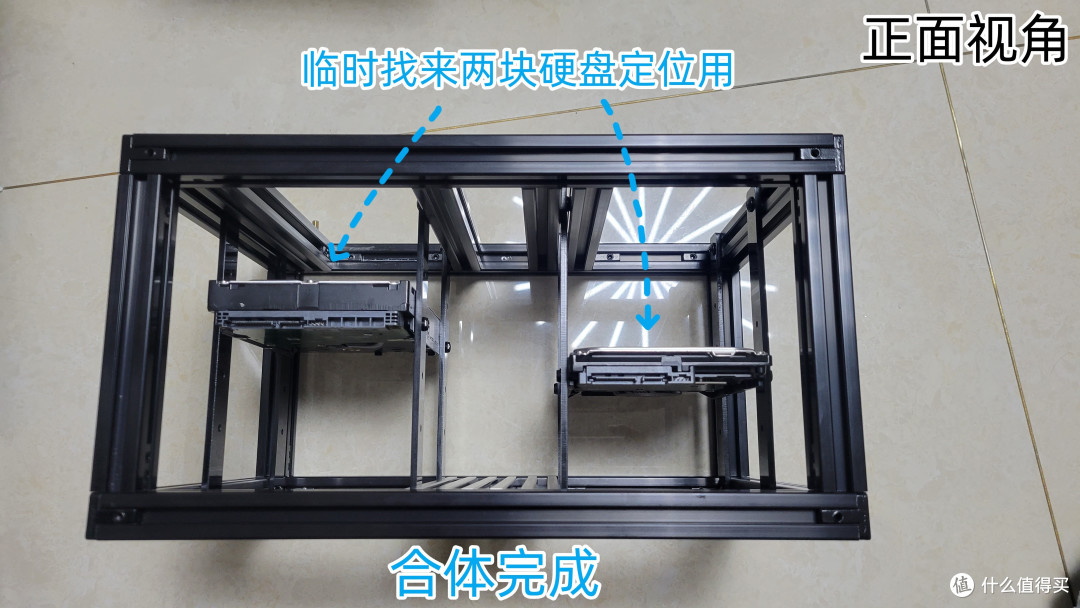

临时找来两块硬盘定位用。

合体完成（正面视角）

中间还可以再放一个4盘2.5寸硬盘的支架。

拼多多买的2.5寸硬盘支架

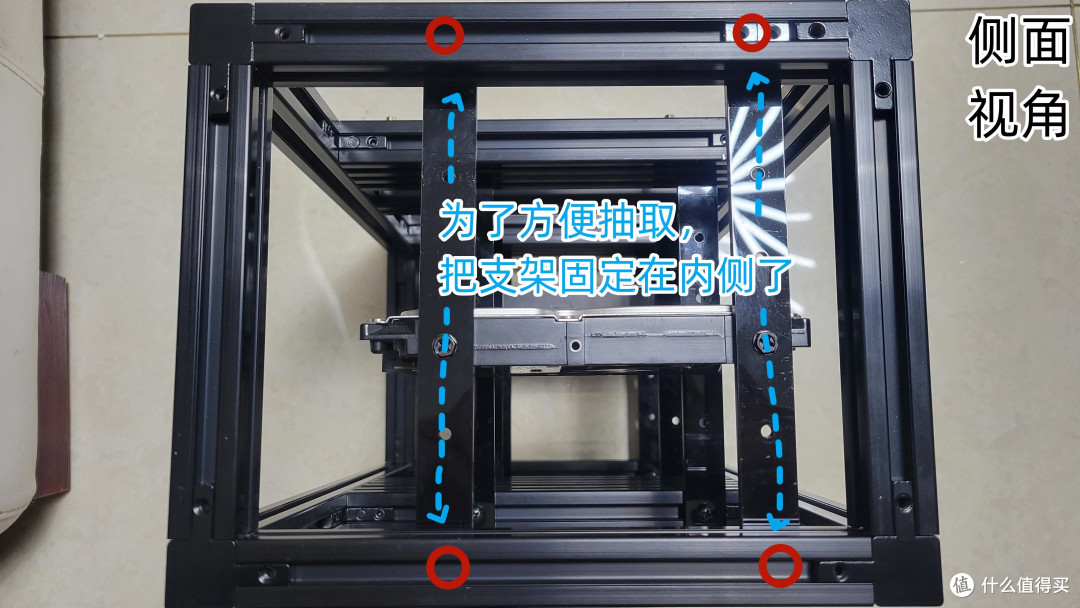

为了方便抽取（硬盘），

把两侧3.5的（硬盘）支架固定在机箱内侧了。

合体完成（侧面视角）

最后组装一下，搞定。

完成图（正面）

灵魂走线（SATA数据线），左下方硬盘还差一块。

sata数据线走线（建议点击查看原图）

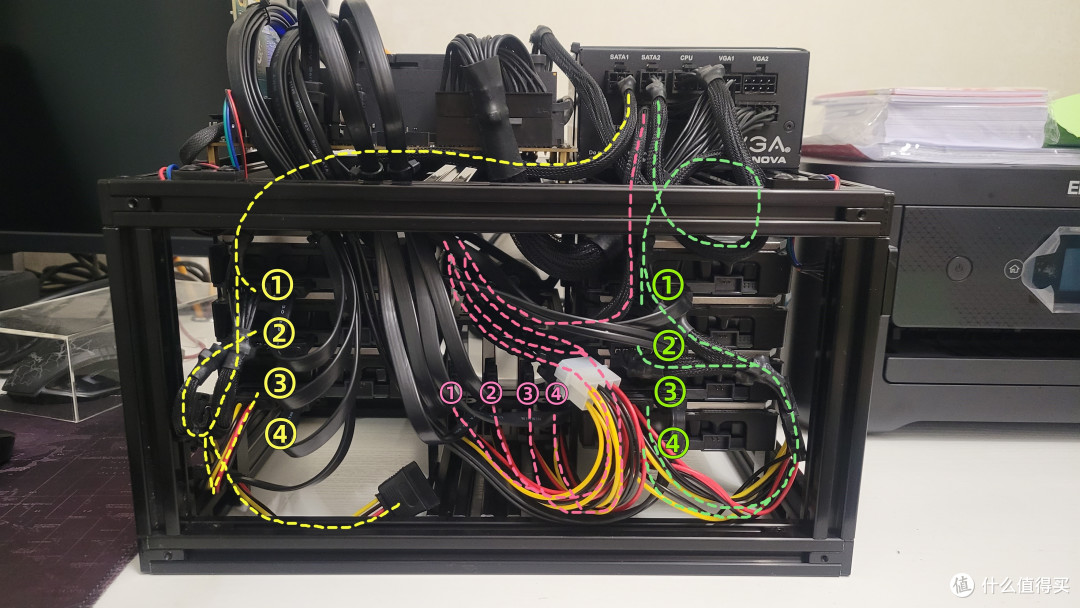

灵魂走线（硬盘供电线），左下方硬盘还差一块。

硬盘供电线走线（建议点击查看原图）

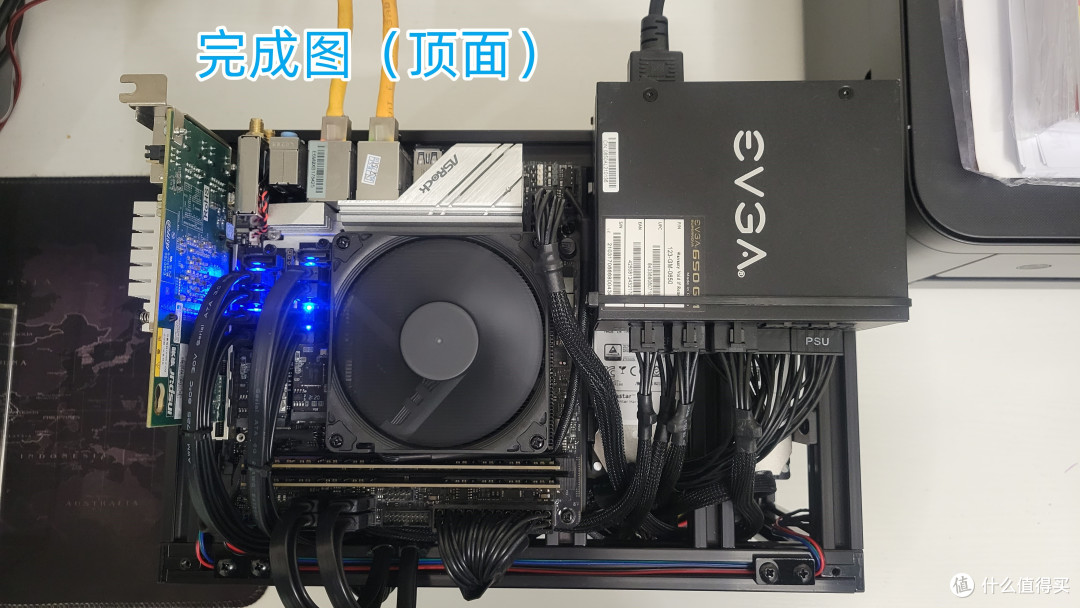

上层的主板和电源。

完成图（顶面）

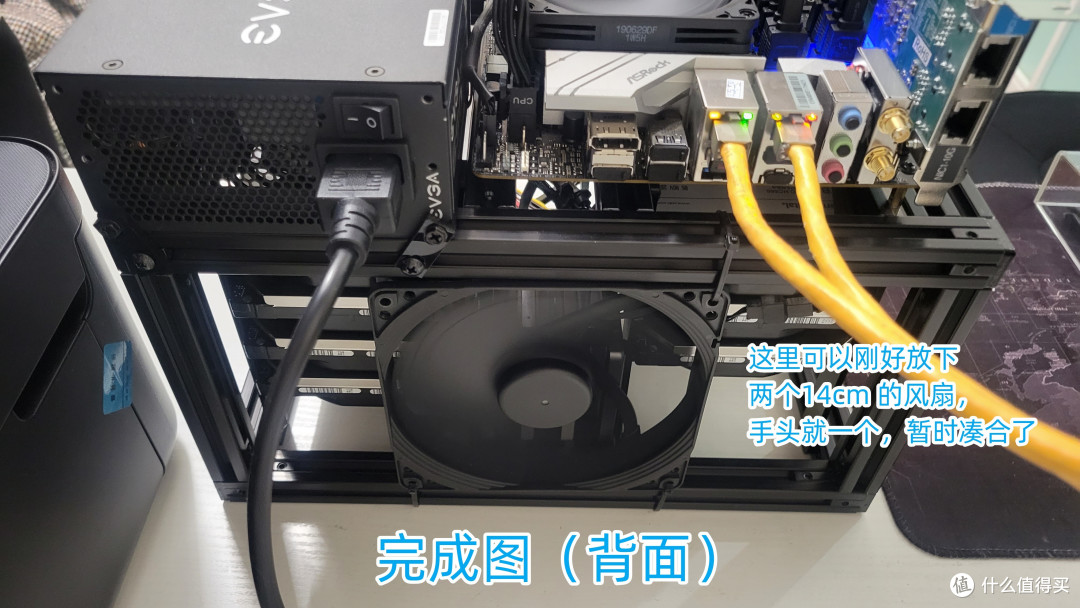

后面的接口和风扇。

完成图（背面）

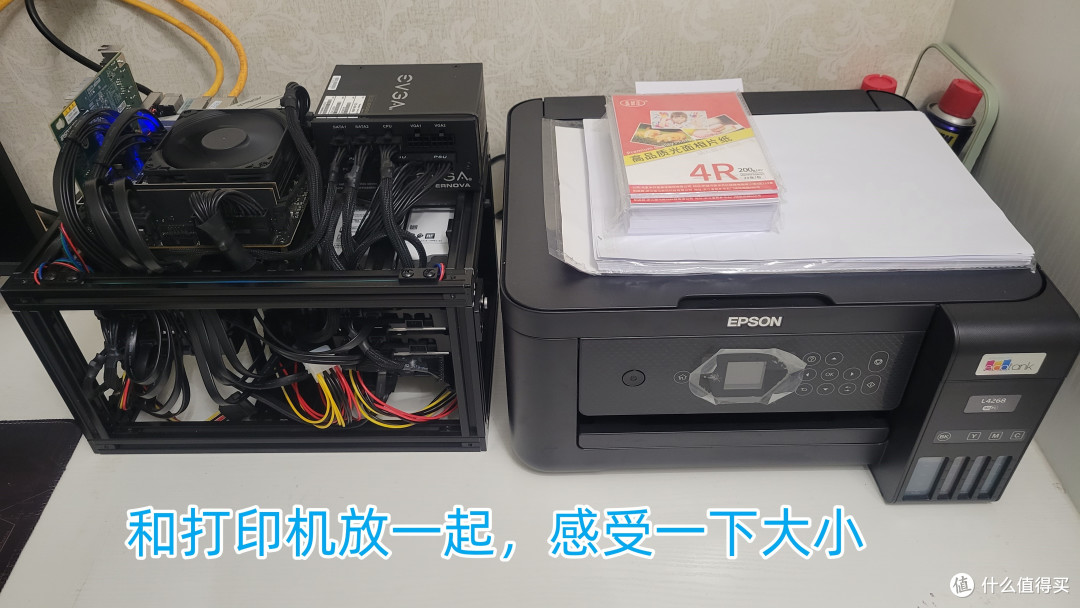

和打印机放一起，感受一下大小。

大小

定妆照

定妆照

加戏

补上另一个风扇。

双14cm风扇

上拼多多买了一些防尘网。

拼多多的防尘网

前、后、左、右、下，5个面都做了防尘网。

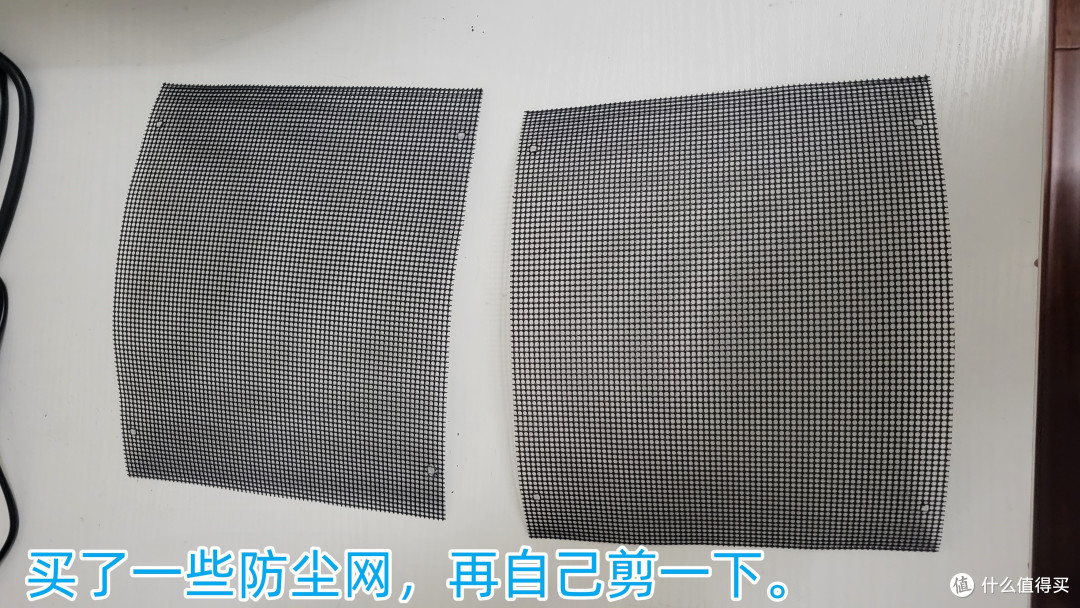

防尘网需要剪一下

新的照片。

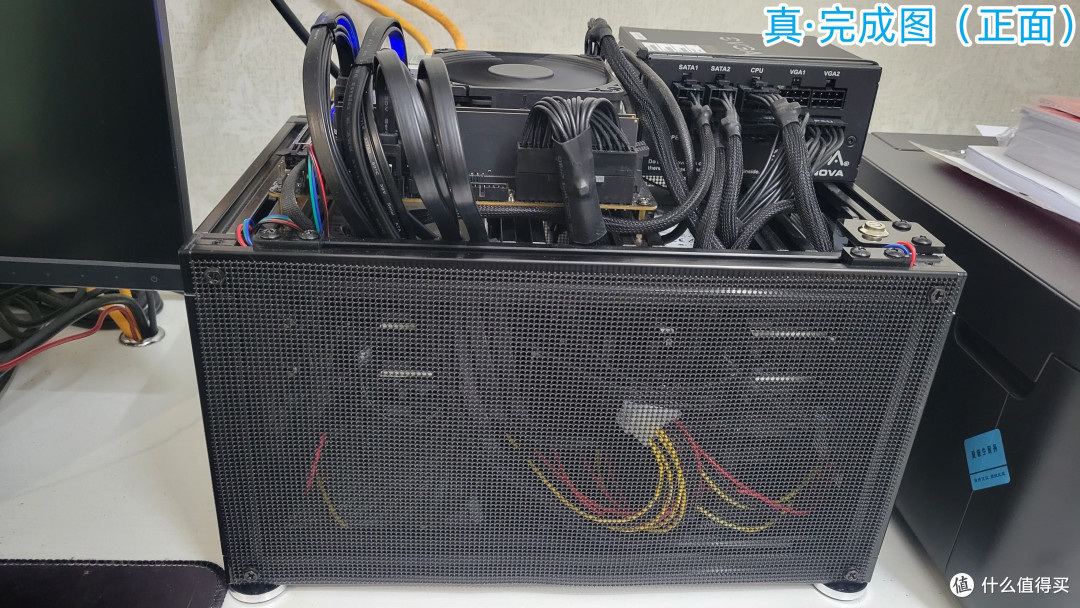

真·完成图（正面）

真·完成图（顶面）

真·完成图（背面）

真·定妆照

真·定妆照

彩蛋

开放式机箱，时间久了，积灰是一个问题。

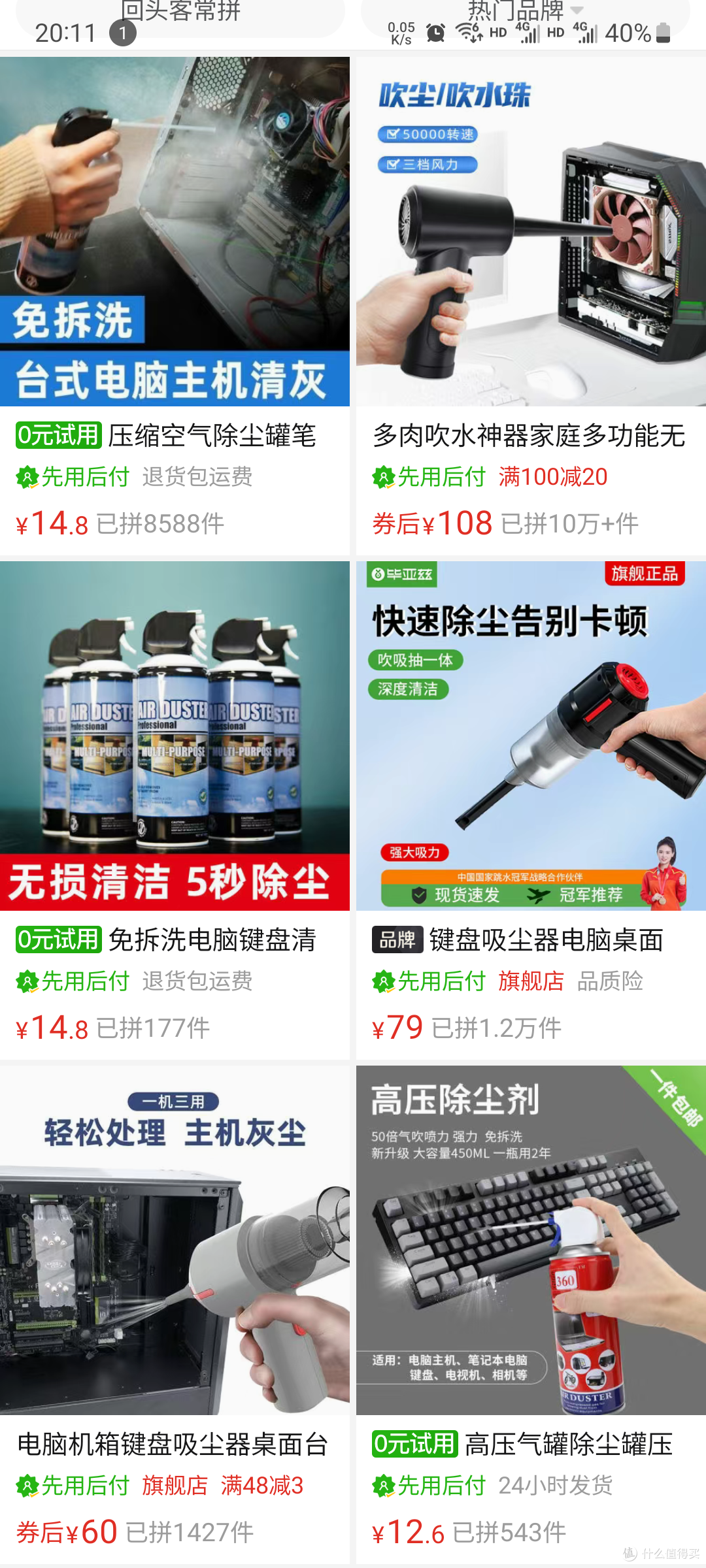

不怕，搜索 机箱除尘神器，选一个合适的吧。

带电的、不带电的、吸灰的、吹灰的，都有。

机箱除尘神器

结语

折腾的过程真的很快乐。

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
