清爽的走线，乔思伯N3装机作业

记录一下更换NAS机箱的经历。

转载请随意，记得注明出处哦。

配置清单如下：(用了好多年了，没啥大的变化）

CPU：Intel i5-11600T

内存：酷兽 DDR4 16G 2666 x2

主板：华擎 Z590M-ITX/ax

机箱：乔思伯N3

电源：EVGA 650GM sfx

散热：猫头鹰NH-L9i黑色版

网卡：浪潮 INTEL X540-T2（留着以后用，暂时卸了）

PCIE转接卡：x16转x8x4x4（留着以后用，暂时卸了）

优盘：闪迪 酷豆 16G USB2.0版

硬盘：致钛SC001 1T SSD x4

硬盘：西部数据 HC550 18T HDD x8

硬盘支架：5盘2.5寸

网卡延长线：M.2 (A+E KEY) 延长线 10cm

SATA扩展卡：乐扩 M.2 (A+E KEY) 转2口SATA

SATA扩展卡：ASM1166 M.2 转6口SATA

SATA供电线1拖4：定制加手动改造

SATA数据线：直头-左弯 20cm + 直头-右弯 20cm

SATA数据线：直头50cm x6

SATA数据线：直头20cm x4

从旧机箱拆下主板，顺便清清灰。

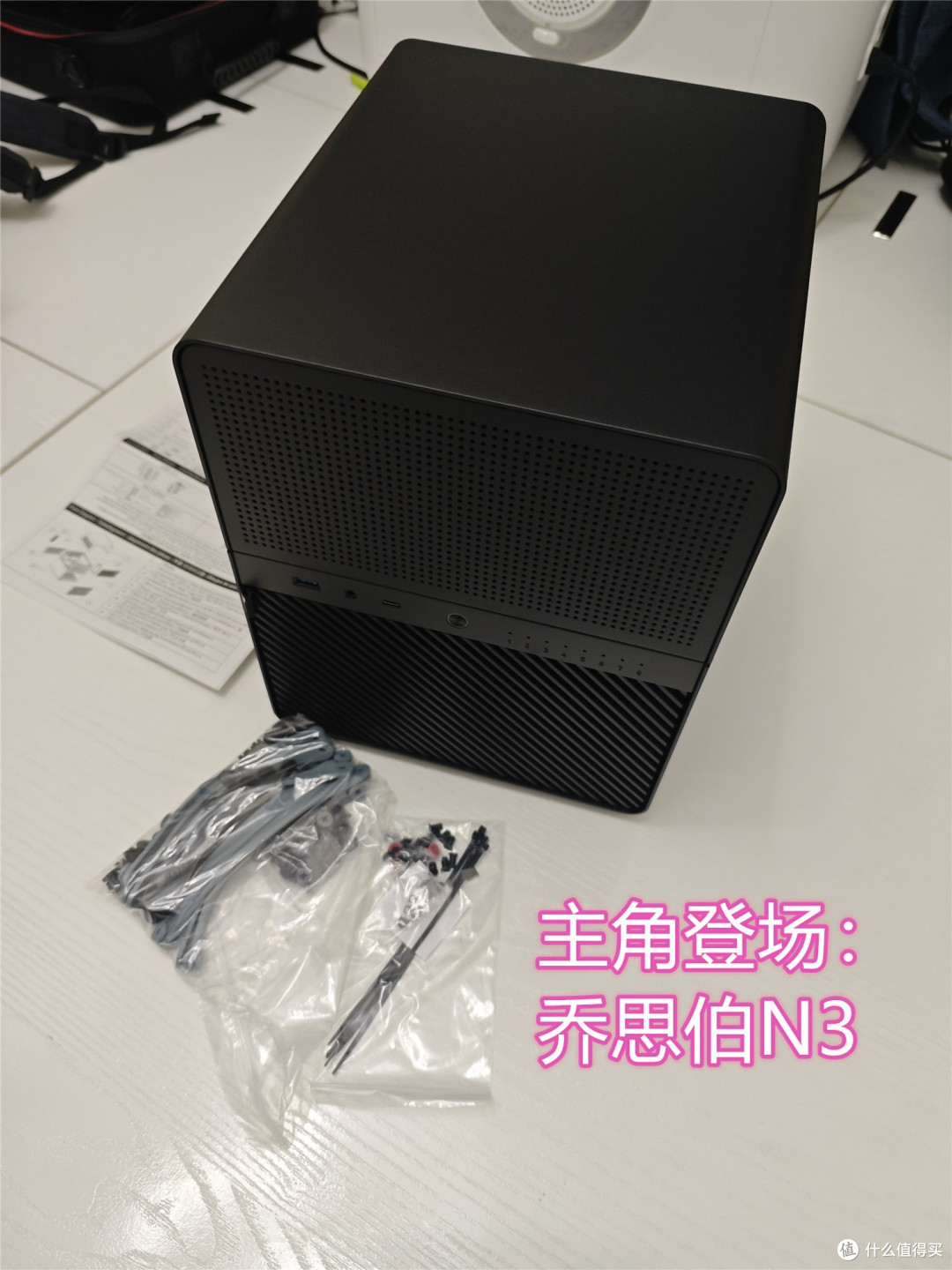

主角登场：乔思伯N3

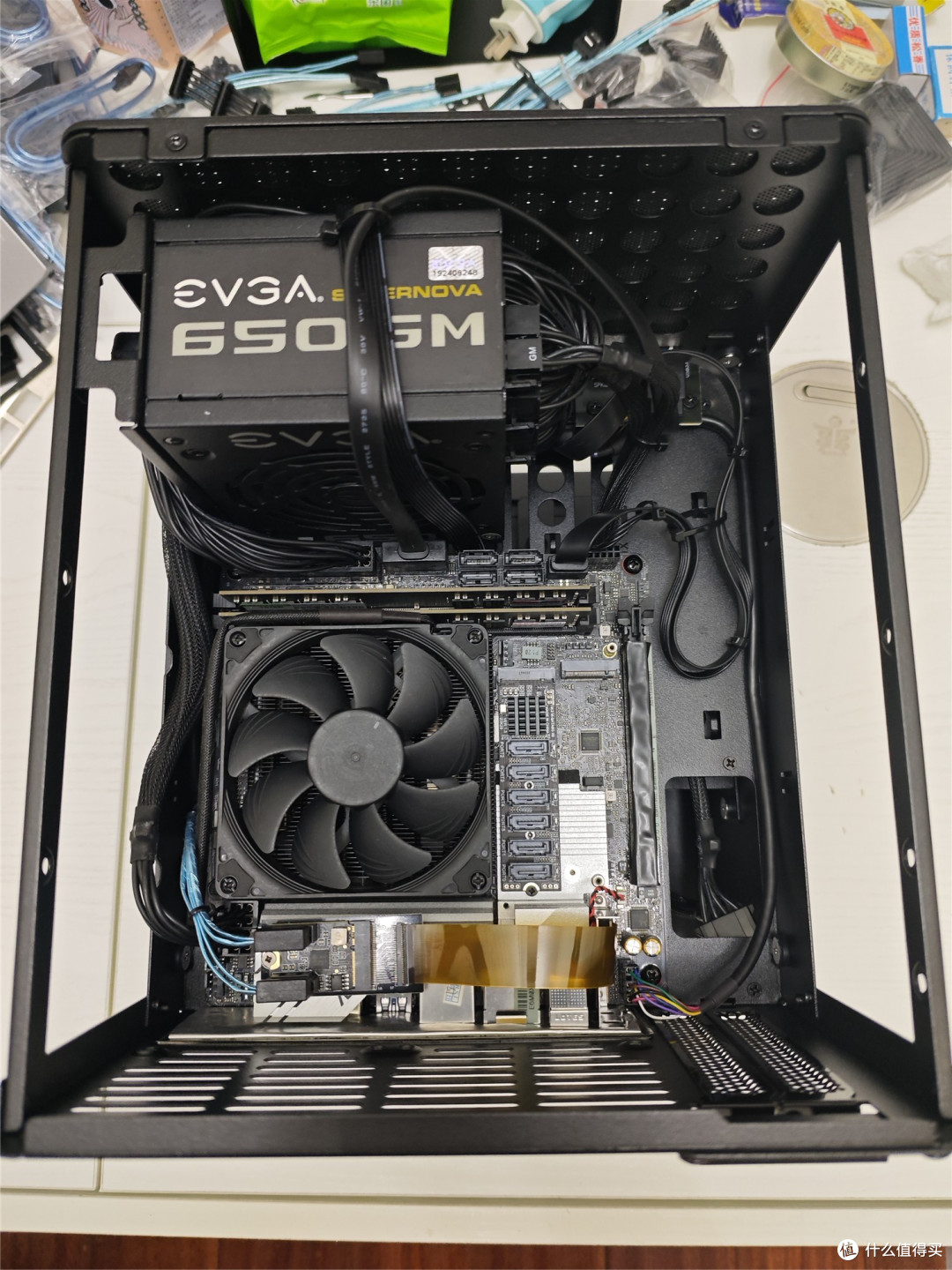

装上主板电源，理好前置面板线。（无字版）

装上主板电源，理好前置面板线。（图文版）

固定4盘2.5寸SSD支架1

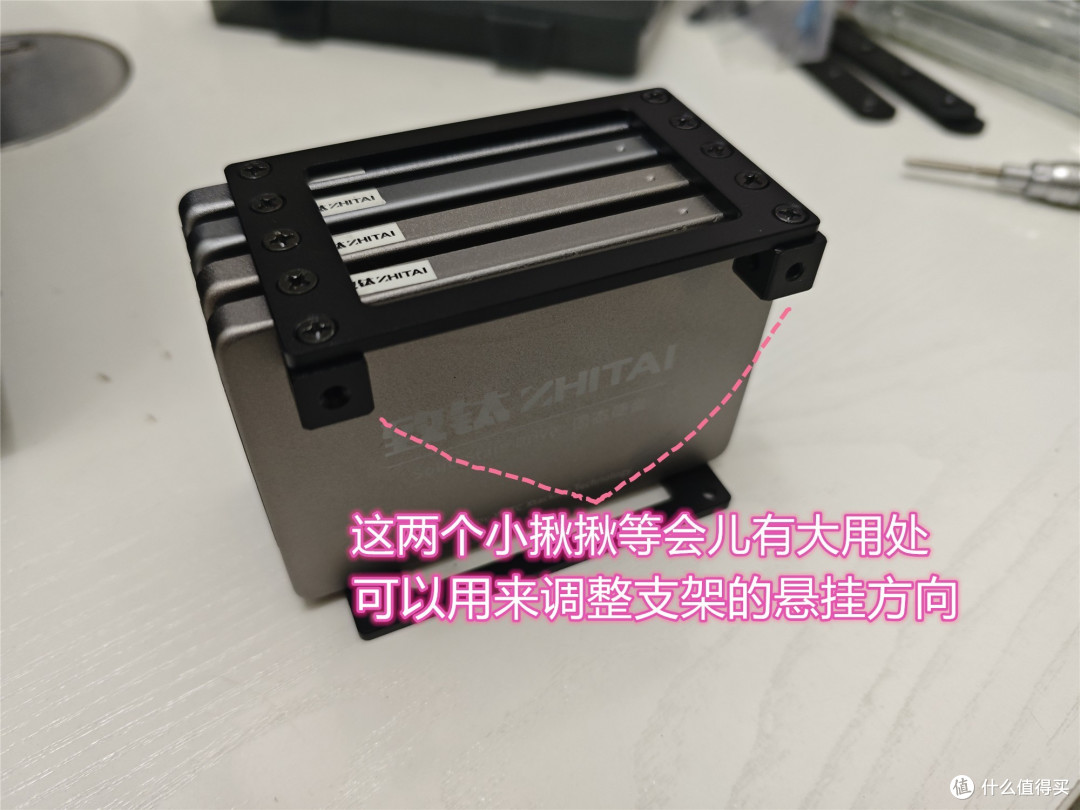

固定4盘2.5寸SSD支架2

改造一拖四硬盘供电线1

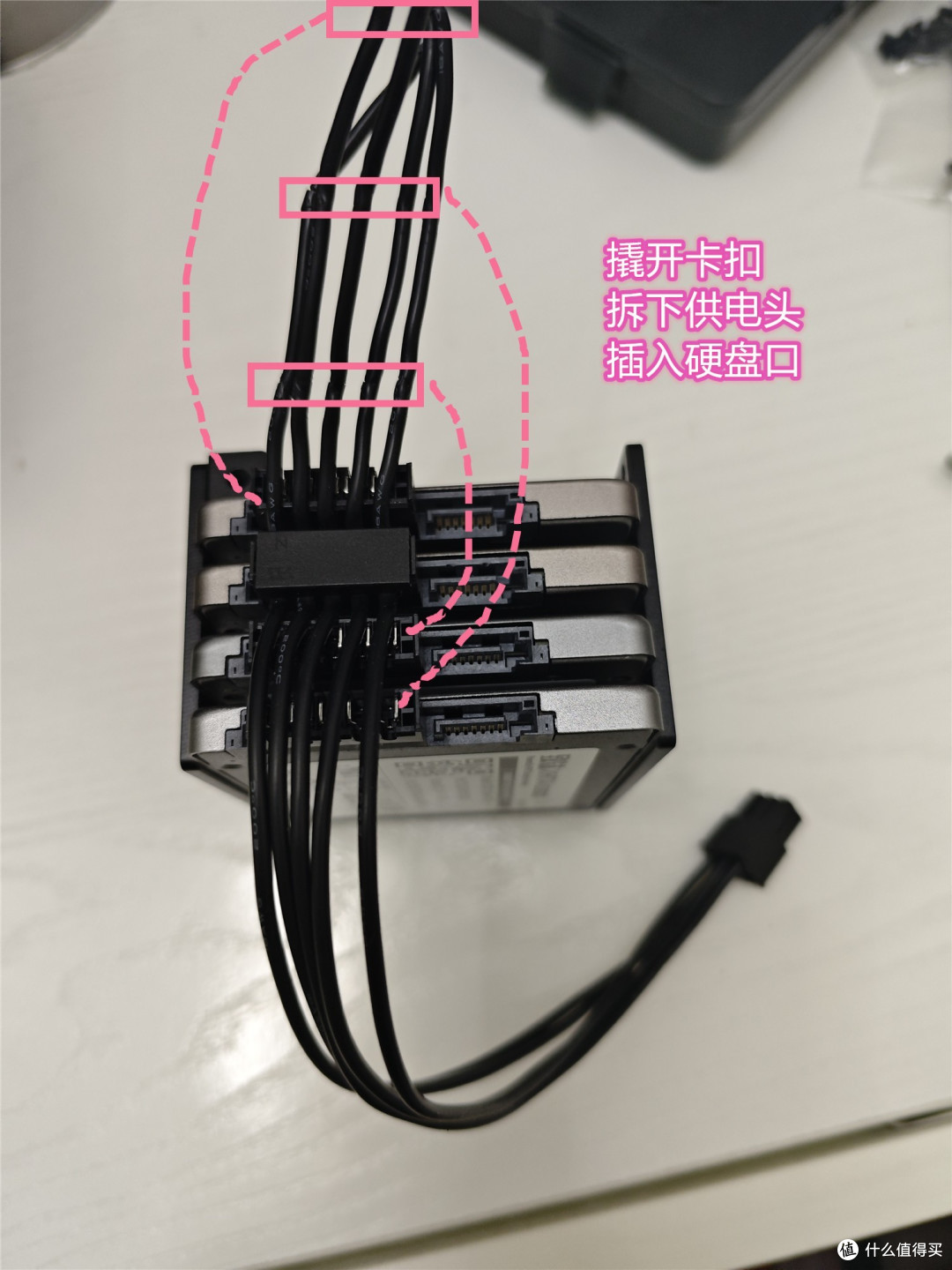

改造一拖四硬盘供电线2

改造一拖四硬盘供电线3

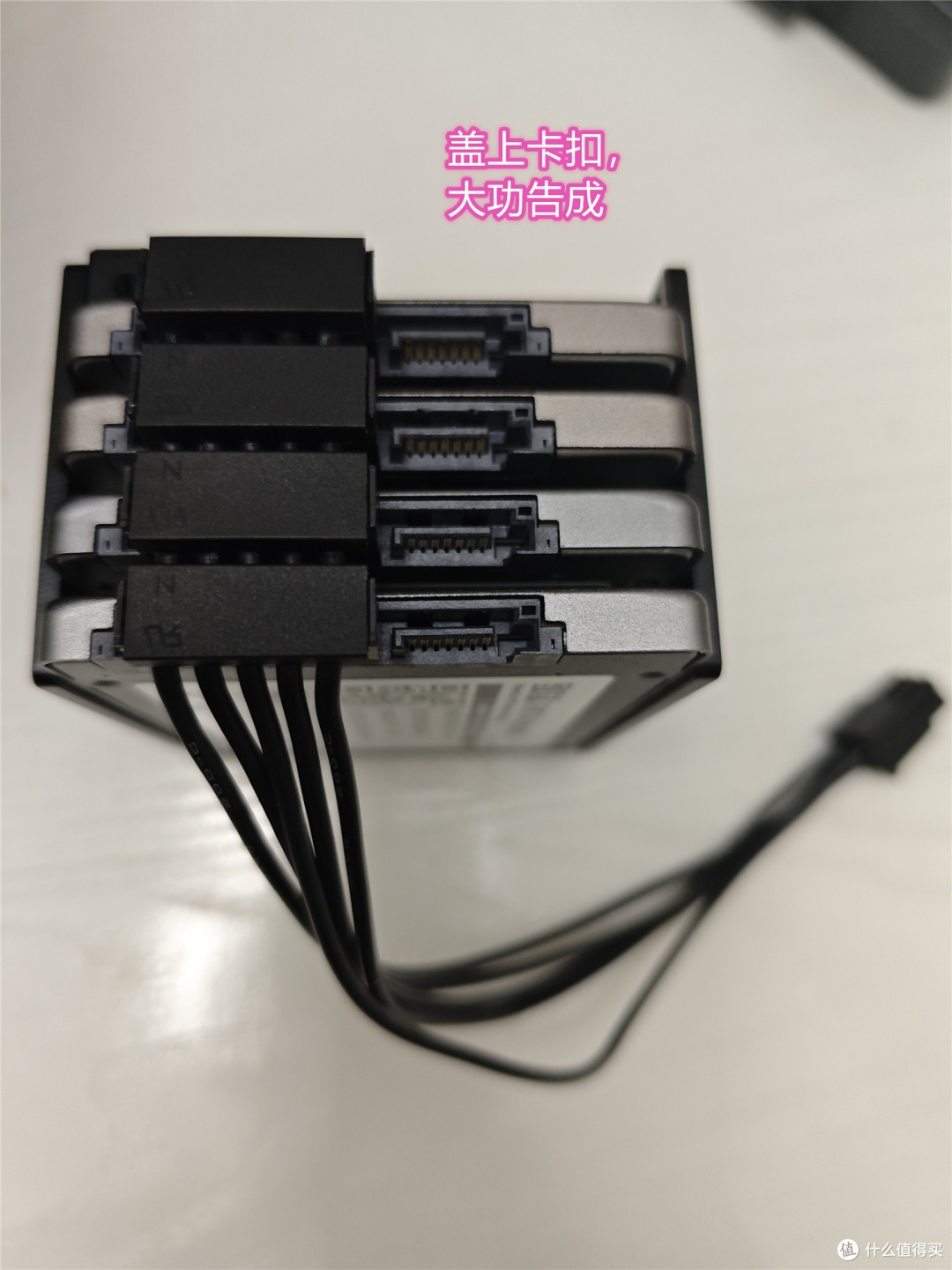

改造一拖四硬盘供电线4

安装4盘2.5寸SSD

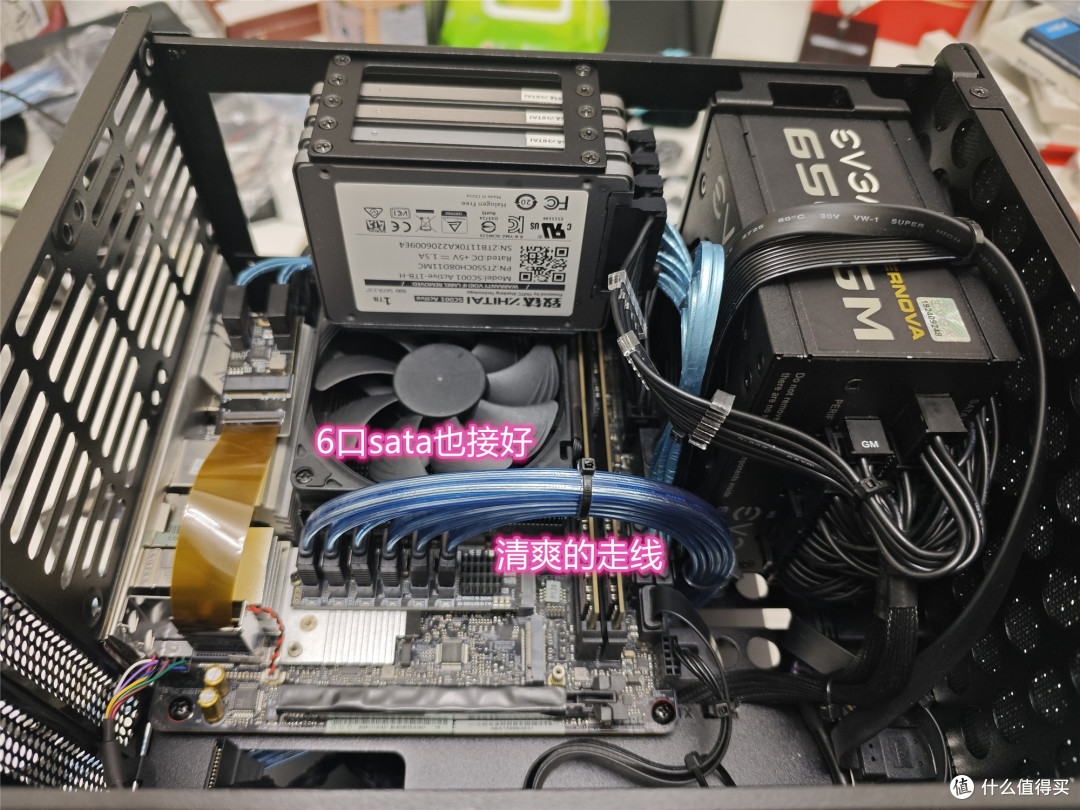

连接6口sata数据线

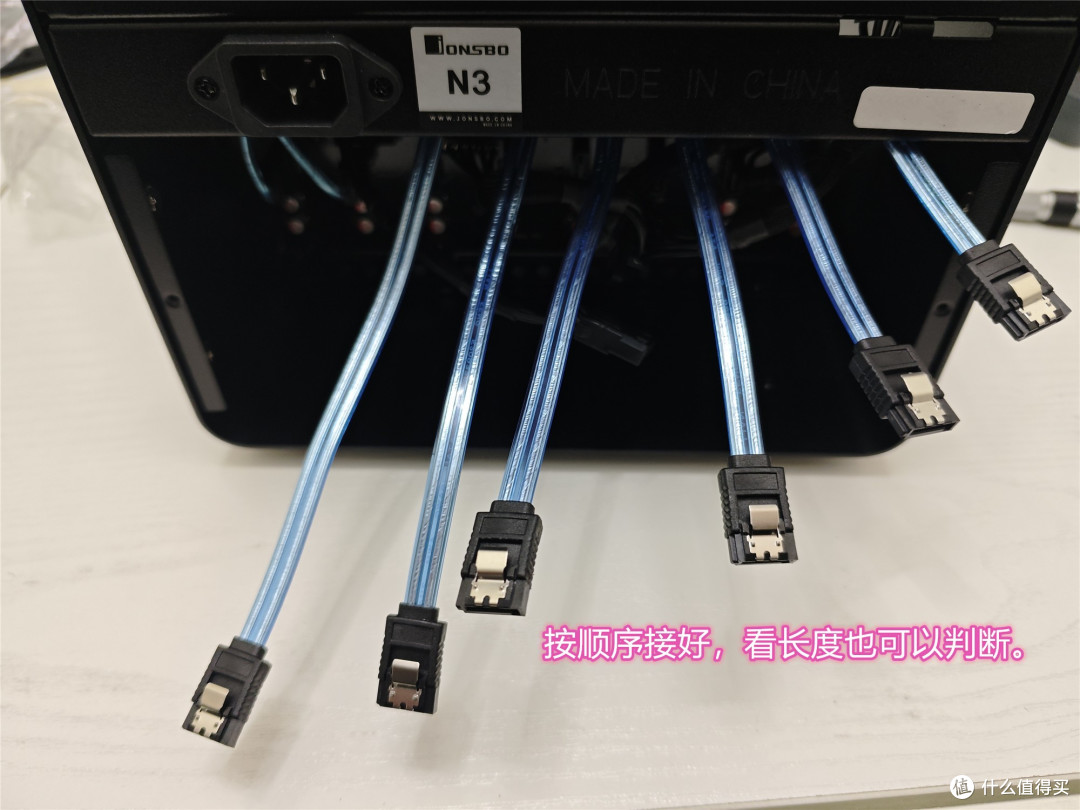

连接硬盘背板1

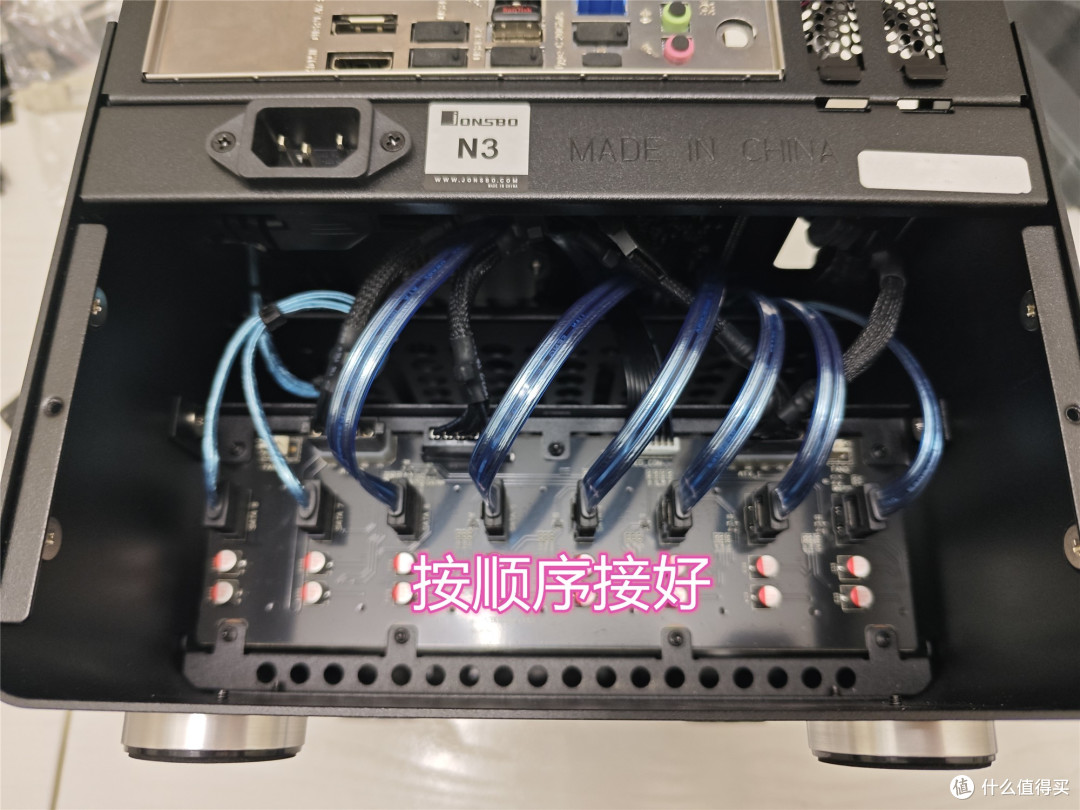

连接硬盘背板2

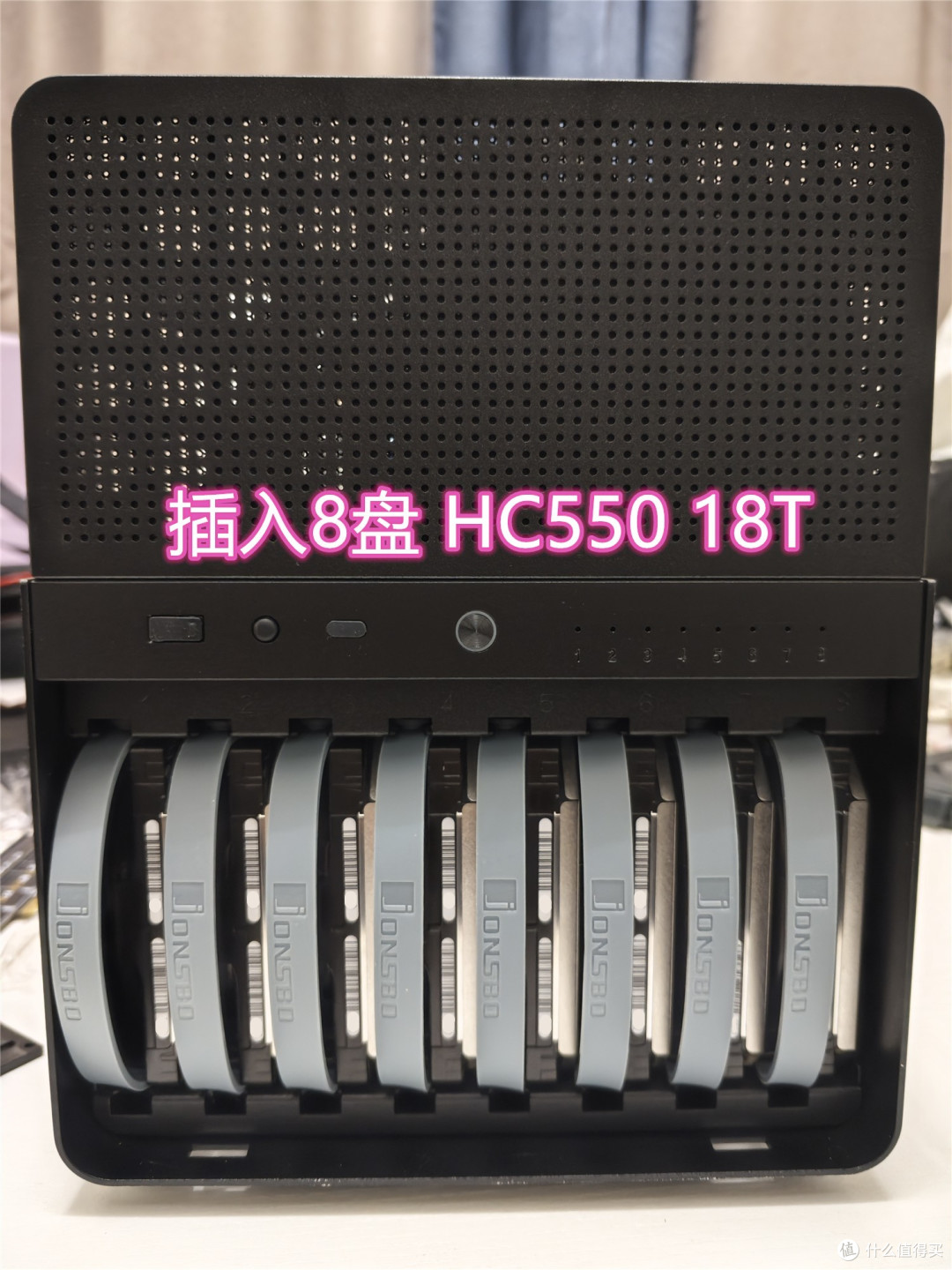

插入8盘 HC550 18T

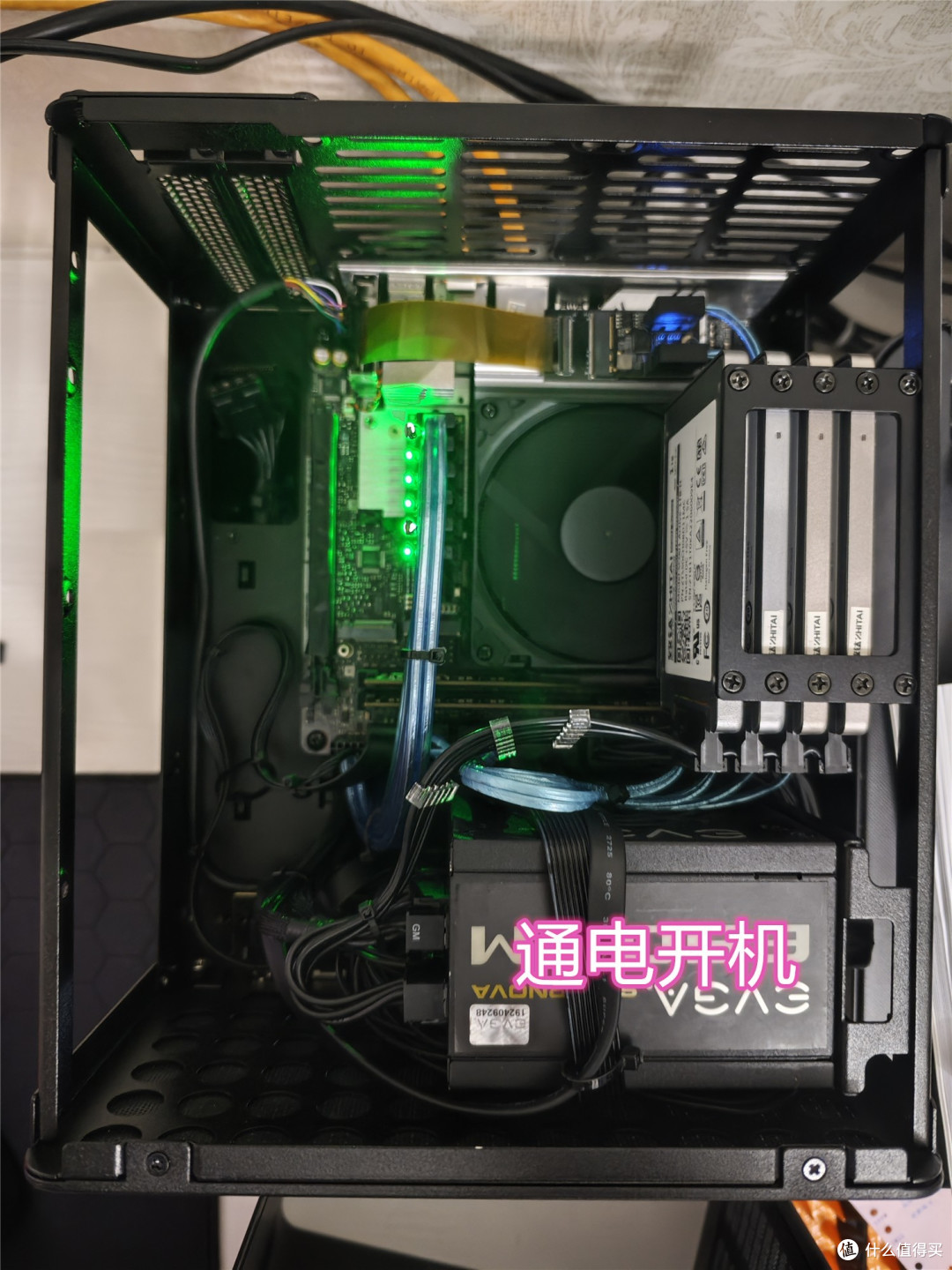

通电开机

盖上盖子，工作中。

总结：

理线时，我习惯把机箱自带的线都塞到角落里，把内部空间都让出来。

这次装机的主要亮点是5盘2.5寸硬盘支架和2个六面螺母的组合，

有了它们可以随意调整方向固定，机箱两侧都有可以固定的地方。

补充：

预留的M.2槽和PCIE槽还是有很多玩法。

初步设想是PCIE转x8x4x4，接一个2口万兆网卡+2个M.2 NVME SSD，

板载M.2转U.2，配合sata供电线，和机箱上多余的那个PCIE挡板，可以放一个U.2硬盘。

奈何物价太贵，反正也不是刚需，空着就空着了。
