万物皆可TYPEC 篇八:三个小米移动电源改TYPEC
家里有3个很久以前买的小米充电宝,用的都是18650的电池,这种电池有个好处是不鼓包,
虽然没有快充,但是我更喜欢这种,家里还有两个后面出的聚合物软包电池的2万容量的小米,
全都逃不过鼓包的命运,正是因为是18650,我才动了改装typec的心思.
这次改装typec口不想像以前一样支持cc线了,我发现如果不用支持cc线,后面的管脚基本能够很完美的契合到原来的接口上.
一共有6根管脚,只需要用到左右两侧的负极线和左边一根正极线,剩下一根正极线因为正对的是microusb的负极,需要去掉,
两根cc线也得去掉,这样不用飞线,原焊盘可以用,而且typec接口能直接用焊锡固定到板子上,不需要打胶,所以这次改造的3个
充电宝我都去掉支持cc了,直接用普通typec线即可.下面就是改造步骤.
拆机过程略
没有热风枪,不好拆这种接口,我都是用堆焊法来拆的.
先把后面,侧面,上面堆一些焊锡,然后用烙铁开最大功率对着上面的焊锡输出.
过10几秒后,镊子一取就下来了.

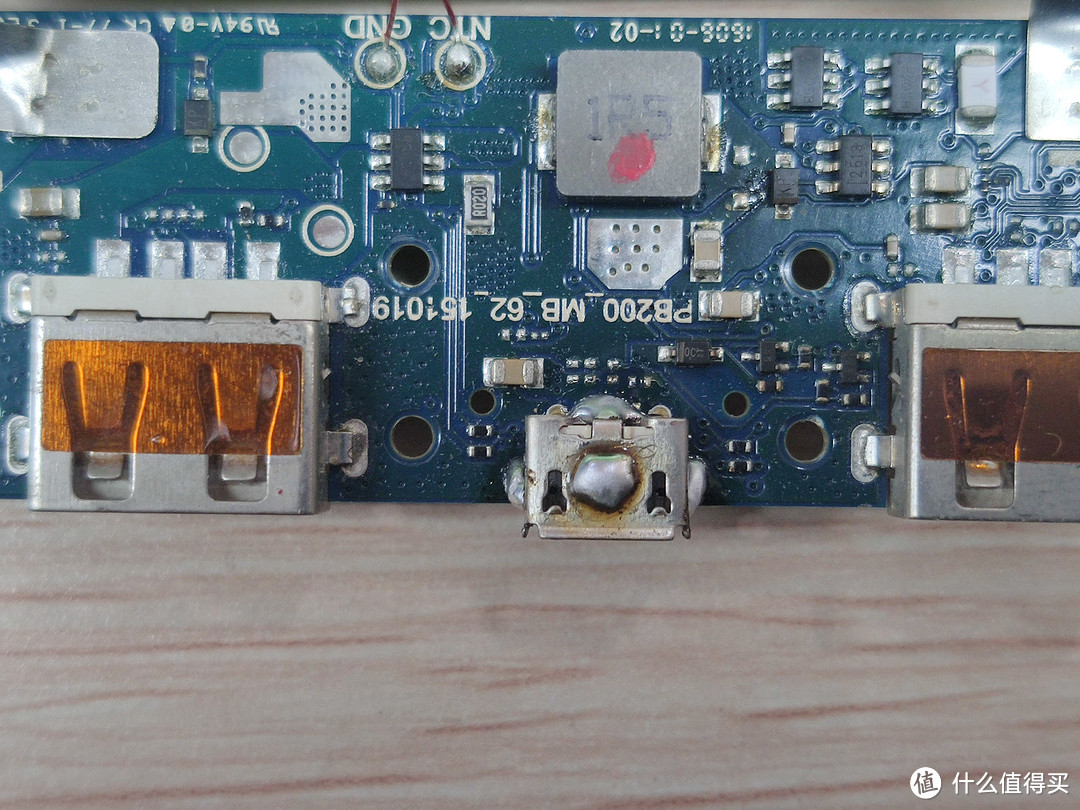

一个已经拆掉,另一个待拆
两个都用同样的方法拆掉
来个全貌

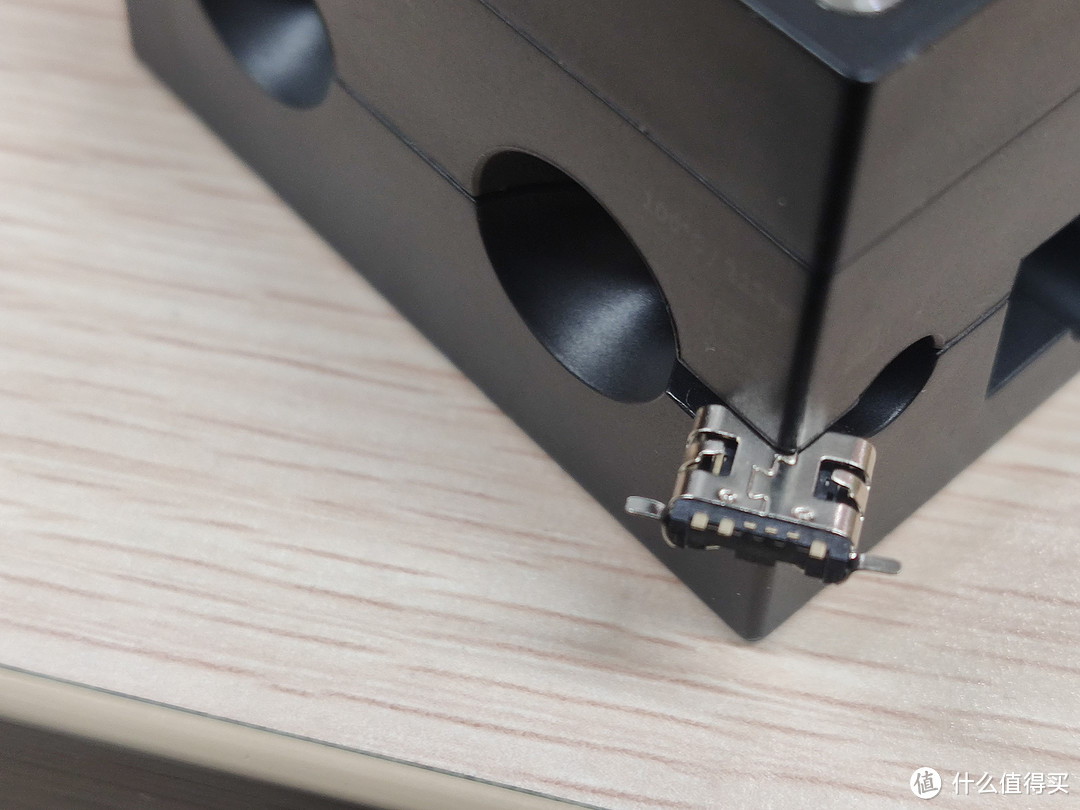

这是准备焊上去的接口,掰掉不需要的管脚,修改一下几个针脚
给管脚上锡
贴上绝缘贴,防止短路
焊上typec接口
两个接口都焊上
打磨typec口
装上后看看,效果不错
封盖
另一个移动电源接上导光板

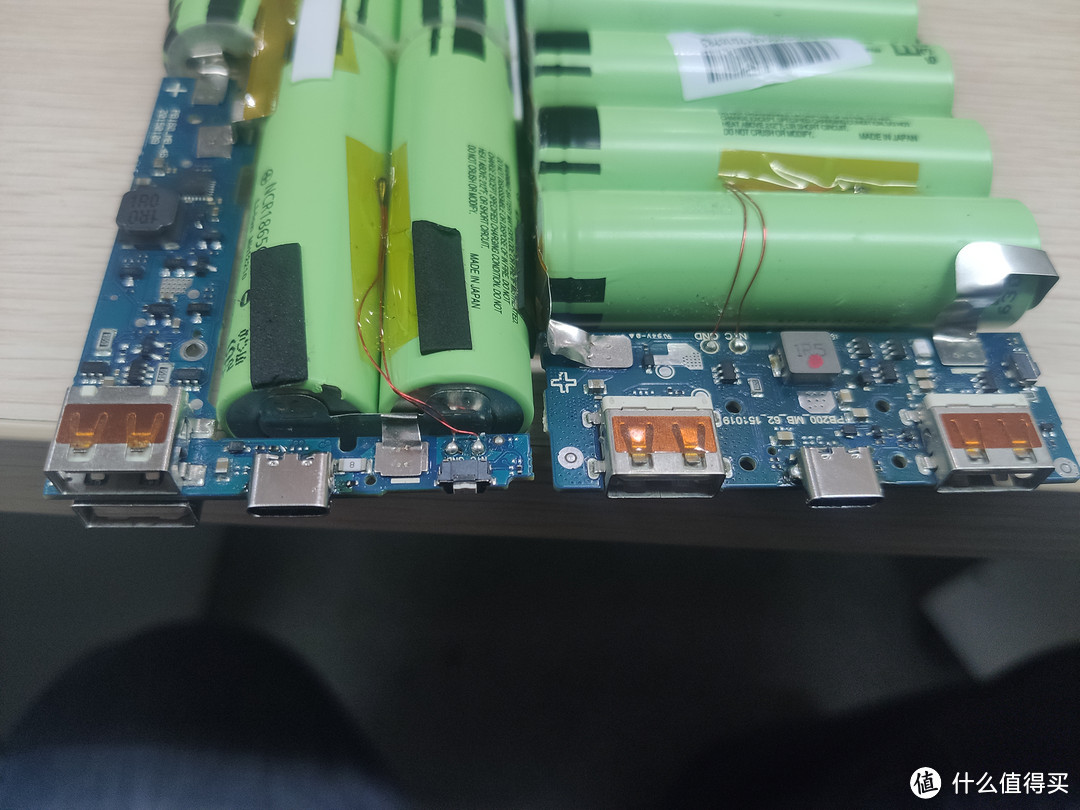

恢复电路板和电池

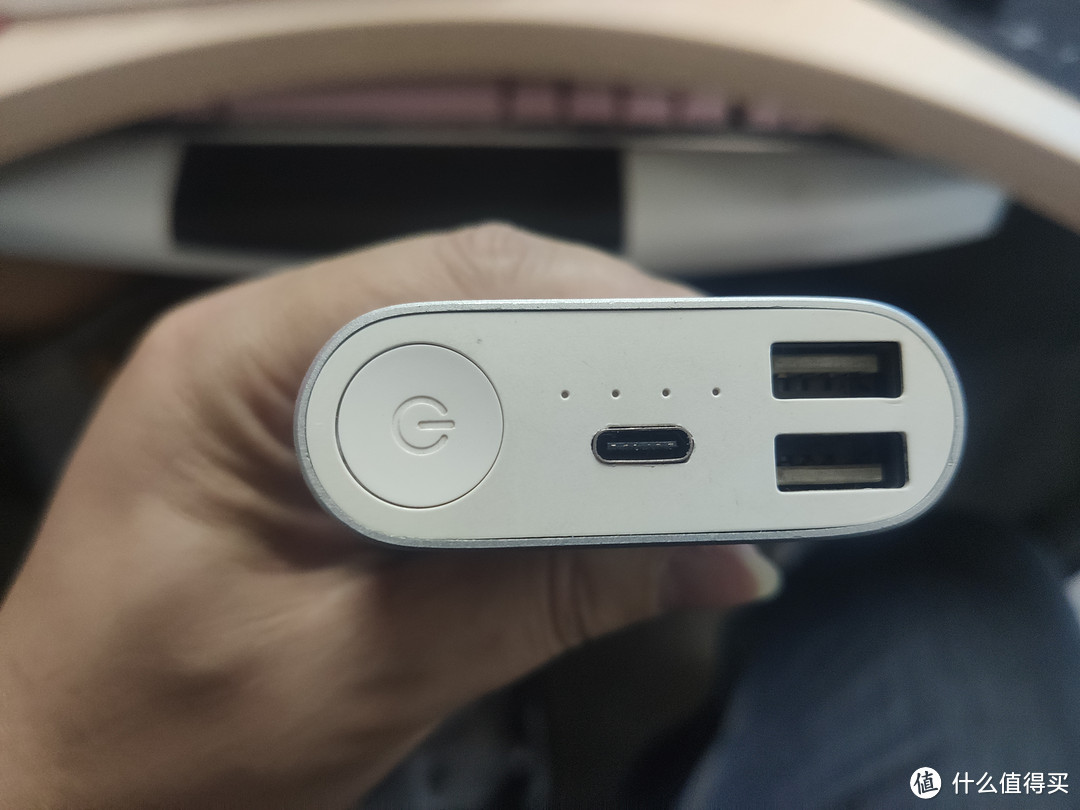

正面看看效果

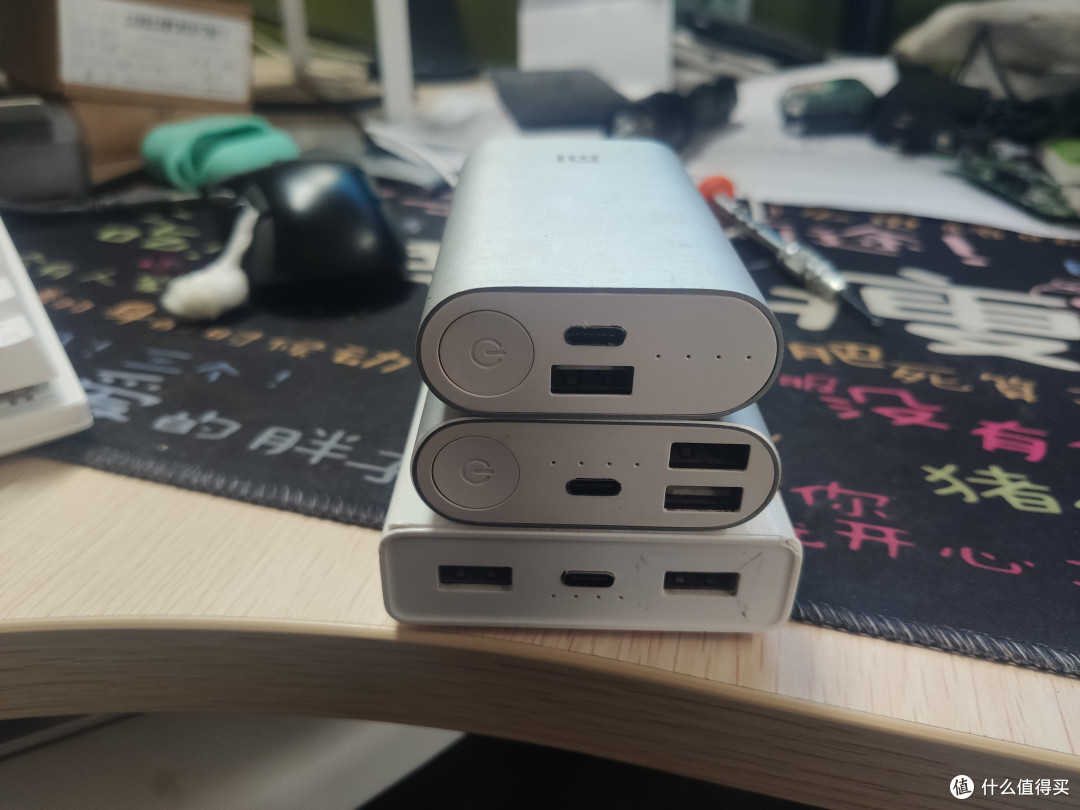

看看全家福,三个充电宝改装完毕.
发完收工,有一个因为昨天就改好了,就没拍.
