废旧笔记本大改造--篇二  电脑副屏or便携屏制作

2022-07-03 14:44:00 12点赞 43收藏 6评论

书接上文

废旧笔记本大改造--篇一 移动硬盘制作制作动机最近这几天租客退租,去收房的时候发现前台抽屉里还有一个笔记本电脑本人本着拾金不昧,拾物不贪的传统优良品德马上联系了前租客结果.....人家直接不要了!!!!!尝试过开机好像确实点不亮,附近也没有发现电源~作为一个垃圾佬决定带回家拆开研究研究!拆机拆机首先看下外观产品品牌:不详(这是FL?PLRedBlack7| 30 评论35 收藏30查看详情

上次把笔记本的固态改成了移动硬盘,这次我把目光瞄向了笔记本的屏幕

打算给我的电脑增加一个竖置副屏,

下面开动~废旧笔记本大改造--篇二  电脑副屏or便携屏制作

准备制作

首先我们要确认屏幕型号,看看我们的笔记本屏幕有么有合适的驱动板。

屏幕标签一般都在显示面板的背面,所以我们需要将屏幕外壳完全拆开。

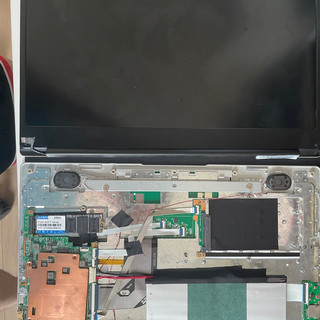

屏幕主体屏幕主体

拧开胶垫下的螺丝拧开胶垫下的螺丝

使用感受

沿外壳边缘轻轻翘开沿外壳边缘轻轻翘开

外壳完全撬开外壳完全撬开

拿出屏幕本体拿出屏幕本体

背面背面

拍下背面型号拍下背面型号

我们把这个型号发给驱动板卖家,卖家会告诉你有么有合适的型号并给你备注的 废旧笔记本大改造--篇二  电脑副屏or便携屏制作

HDMI/VGA转edp高清液晶屏驱动板10.1寸-17.3寸通用1080p送电源55元天猫精选去购买

我选的是B套餐 带一个亚克力外壳的我选的是B套餐 带一个亚克力外壳的

笔记本屏幕DIY改装便携式液晶显示器驱动板外壳套件扩展分屏副屏100元天猫精选去购买

也可以买这种外壳+主板一起的,价格有点小贵适合用来当便携屏的朋友。废旧笔记本大改造--篇二  电脑副屏or便携屏制作

我本着能省则省的原则,原来的外壳又不是不能用~废旧笔记本大改造--篇二  电脑副屏or便携屏制作

驱动板安装

待配件到货就可以开始安装了

首先看下配件

依次是控制板 驱动主板 排线 亚克力盒 12V电源依次是控制板 驱动主板 排线 亚克力盒 12V电源

首先我们要替换原来屏幕的排线

找到原排线位置找到原排线位置

撕开胶布撕开胶布

插上新排线插上新排线

连上之后将胶带贴上,接上主板测试一下是否能够正常点亮

驱动板从上到下依次是HDMI、VGA、3.5mm音频输出、电源接口驱动板从上到下依次是HDMI、VGA、3.5mm音频输出、电源接口

测试可以点亮~测试可以点亮~

成功点亮,下面继续安装

亚克力撕膜亚克力撕膜

组装组装

孔对不上孔对不上

中空安装中空安装

大家这里不要学我,我装完之后回想一个是我的驱动板安装反了

正常转一边就能正常安装了废旧笔记本大改造--篇二  电脑副屏or便携屏制作

已经装好我也懒得拆开重装了,又不是不能用废旧笔记本大改造--篇二  电脑副屏or便携屏制作

大力胶大力胶

亚克力盒子贴满大力胶亚克力盒子贴满大力胶

由于我是打算就用员原来笔记本的壳子,驱动板我就用大力胶贴在背面了~废旧笔记本大改造--篇二  电脑副屏or便携屏制作

贴好了就这样贴好了就这样

再接上测试一下

成功点亮成功点亮

神仙姐姐~神仙姐姐~

放个视频测试一下~显示效果还不错

由于我是想当做显示器的副屏,而且是竖置的

所以我们还需要一个屏幕支架~废旧笔记本大改造--篇二  电脑副屏or便携屏制作

屏幕支架

屏幕支架这快我就打算用平板支架

也是挑选了很久,最后选了这款

领臣手机支架桌面ipad平板懒人支架便携伸缩高度可调床头支撑架网课直播手机座通用金属支撑架子锖色59.9元京东去购买

产品包装产品包装

安装方式安装方式

产品及配件产品及配件

可自由调节高度~可自由调节高度~

可调整角度~可调整角度~

完工

游戏+直播游戏+直播

云顶+攻略云顶+攻略

这样我就可以一边游戏,左边副屏直播。

左边云顶右边看攻略,公式人福音~

当然也可以作为单独作为一个主机游戏的便携游戏屏幕

废旧笔记本大改造--篇二  电脑副屏or便携屏制作

总结~花费80+50=130米的价格就获得了一个显示器的副屏

这波我觉得还是值到了~废旧笔记本大改造--篇二  电脑副屏or便携屏制作
