直流屏是高压供电系统的“心脏”，其稳定性直接关系到整个电网的安全。本文将从结构组成、工作原理到维护要点，系统性解析这一关键设备，帮助从业者深入理解并掌握其运维精髓，确保电力系统的可靠运行。
智能速览
直流屏是电力系统不间断直流电源的核心。
系统主要由交流输入、充电模块、蓄电池和监控单元构成。
核心工作流程是交流电通过充电模块转换为直流电并为蓄电池充电。
控制母线电压异常时，应优先排查降压装置或充电模块。
维护的重点在于蓄电池性能和充电模块的可靠性。
精华内容
要确保直流屏这一“电力心脏”的稳定，就必须深入其内部，理解其精密的构造与工作逻辑。下面将从静态结构和动态流程两个维度展开解析。
系统构成

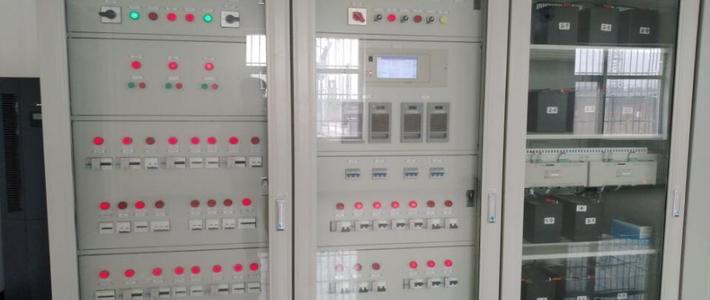

直流屏是一个集智能充电、储能与稳压配电于一体的精密系统，被誉为电力系统的“心脏”。其核心功能是为继电保护、自动装置及断路器操作提供不间断的直流电源。
系统主要由七大单元构成：交流输入单元负责提供受保护的交流电源；充电模块（整流单元）将交流电转换为稳定直流电；蓄电池组作为备用电源，在交流失电时无缝接管；直流馈出单元负责将母线电源分配给各个负载。此外，还包括母线电压调节、事故照明回路以及WJ3000型微机监控装置，后者对整个系统进行实时监测与信息传递，确保所有部件协同工作。
工作原理
直流屏的核心工作原理是交直流转换与智能配电。正常情况下，一路或两路交流电源输入后，经过防雷和切换保护，进入高频充电模块。充电模块将输入的380V或220V交流电转换为稳定的直流电（通常为220V或110V），这部分直流电一方面为控制母线供电，另一方面通过充电回路为蓄电池组进行浮充或均充，确保其始终处于满电状态。
整个流程由微机监控装置统一调度，它能实时监测交流输入、直流输出、蓄电池状态及各馈出回路的电流电压。一旦发生交流电源中断，蓄电池组会立即无缝放电，通过合闸母线为系统提供后备电源，确保关键设备不会断电。
运维要点
高效的维护是保障直流屏可靠性的关键。当控制母线电压异常时，若合闸母线电压正常，故障点大概率在降压装置；若两者均异常，则需向上排查充电模块及交流输入。反之，若合闸母线电压异常而控制母线正常，则问题可能集中在充电模块或蓄电池组本身。
针对系统无法切换至后备供电的问题，应重点检查蓄电池组的连接线、总熔断器以及电池自身的健康状态。当交流电源恢复后，如果充电模块无法启动，则需要依次检查模块的交流输入是否正常、监控系统是否发出了正确指令，以及充电模块自身是否存在故障。所有操作都应严格遵循现场图纸和DL/T 724等相关规程。
掌握直流屏的结构与原理，是进行有效运维的根本。通过系统性的监测和精准的故障排查，方能确保这套“电力心脏起搏器”持续稳定运行，为高压电网的安全保驾护航。你的运维体系是否足够完善？
