瞎折腾:自己动手为iPhone4s换尾插
家里人一直用iPhone4s,主要也就电话和短信,这款手机大小、性能都很合适。有天突然发现手机无法充电,后来手机就放着没用,但是等我想起来研究一下看看的时候电池已经耗光电,无法开机。
开始我没做多想以为是电池原因,于是淘宝买了一块品胜的电池,换上去才发现不是电池的原因,寻摸着估计是尾插坏了,于是开始就放弃了,不值得花钱再去修了。
后来,正好和朋友闲聊,他家也有个荒废的4s,电池鼓包、电源键、home键都不灵了,摔在家里,一合计正好可以把他手机零件拆下来换掉,于是就试了试,竟然完美修复,4s还能再战1年了。

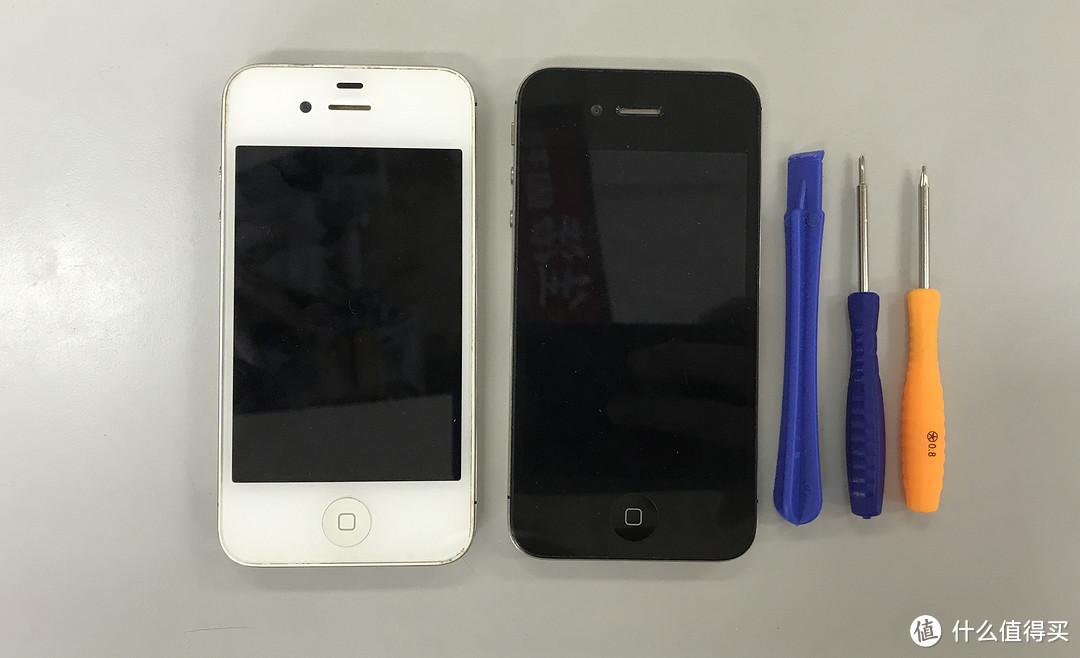

▼两个患难与共的iPhone4s,中间是我的。手机状况还是很不错的,屏幕、按键都没问题,用的IOS7.1.3系统依旧流畅。所要用的工具很少,两个起子一个翘棒。

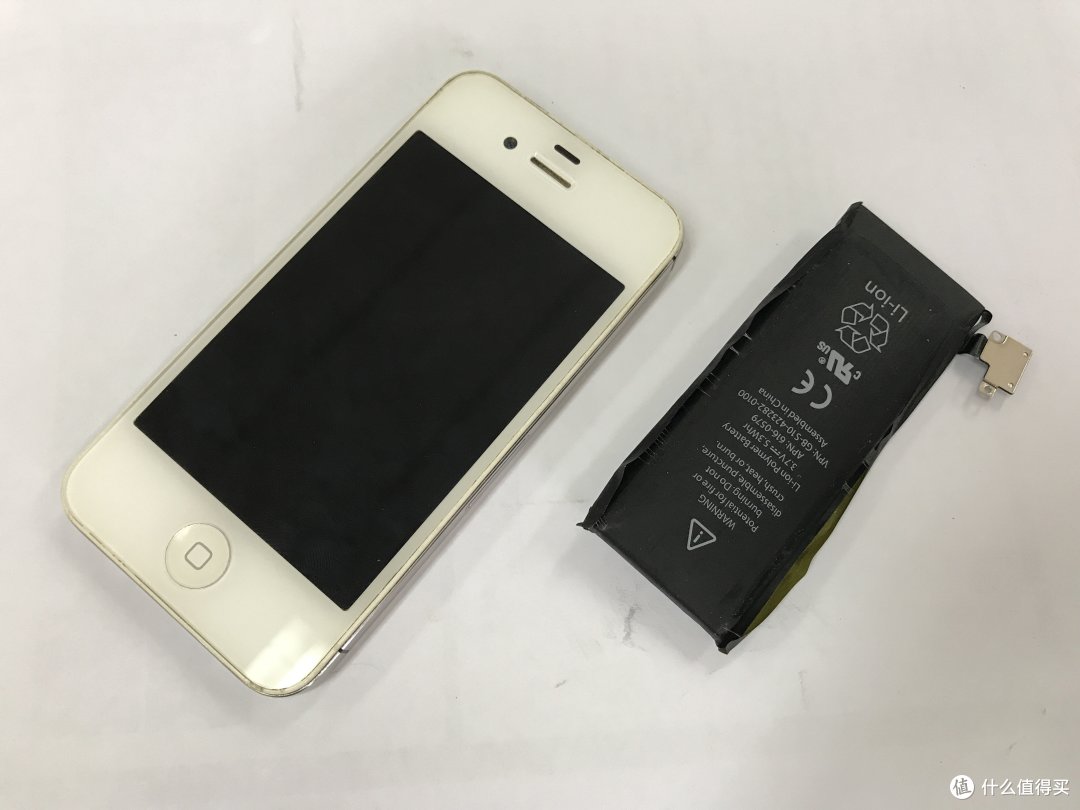

▼拆掉鼓包的电池,鼓起来后后盖已经变形了。
▼这是我的手机,品胜电池是新换的。 正常的手机拆后盖是先卸掉底部的两个螺丝,把后盖往上推就可以卸下。
▼首先拆电池,拆电池要先把左下角电池排线拆下,有两个螺丝。注意上面还有一个小小的金属片,不要搞掉。
▼看里面的布置还是挺规整的。从拆解过程来看,模块化程度较好,也比较好拆除。
▼然以后把图中蓝色部位的两颗螺丝拆掉,解开金属片,下面其实就是尾插的排线插头。
▼轻轻撬开排线的插头,排线会有点胶粘着,轻轻的沿着排线方向把排线拨离,注意力道。

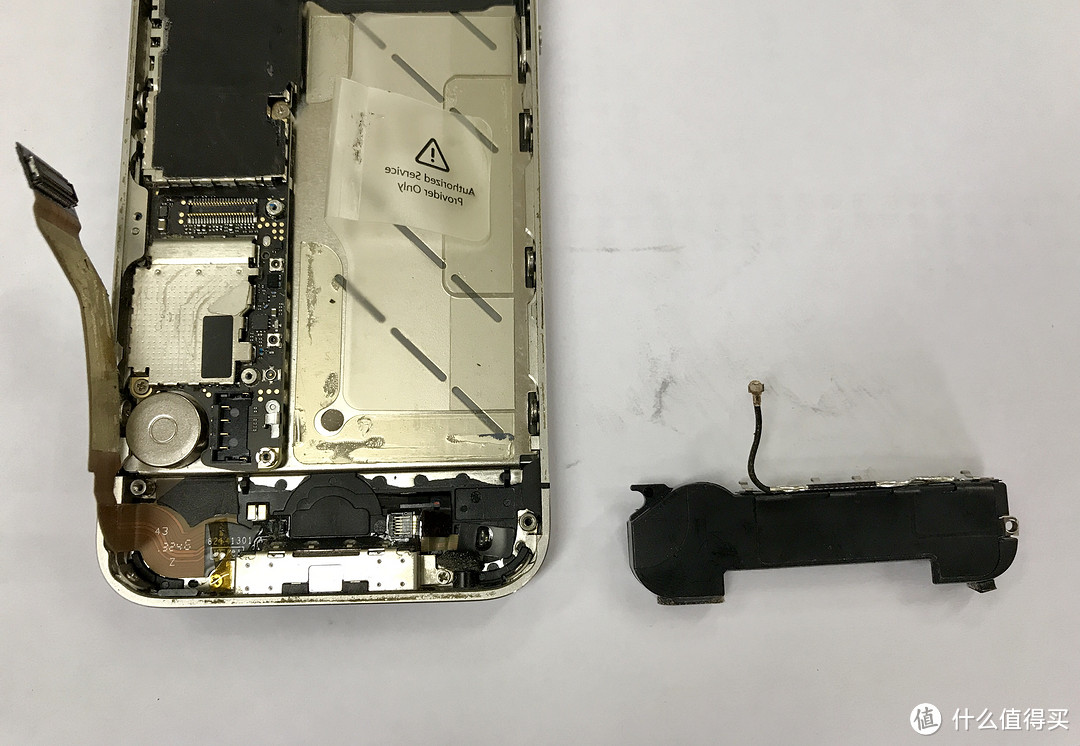

▼接下来拆除黑色的扬声器和天线模块,左右共有两个螺丝,同时要记得把天线接头拆掉(红色部分)

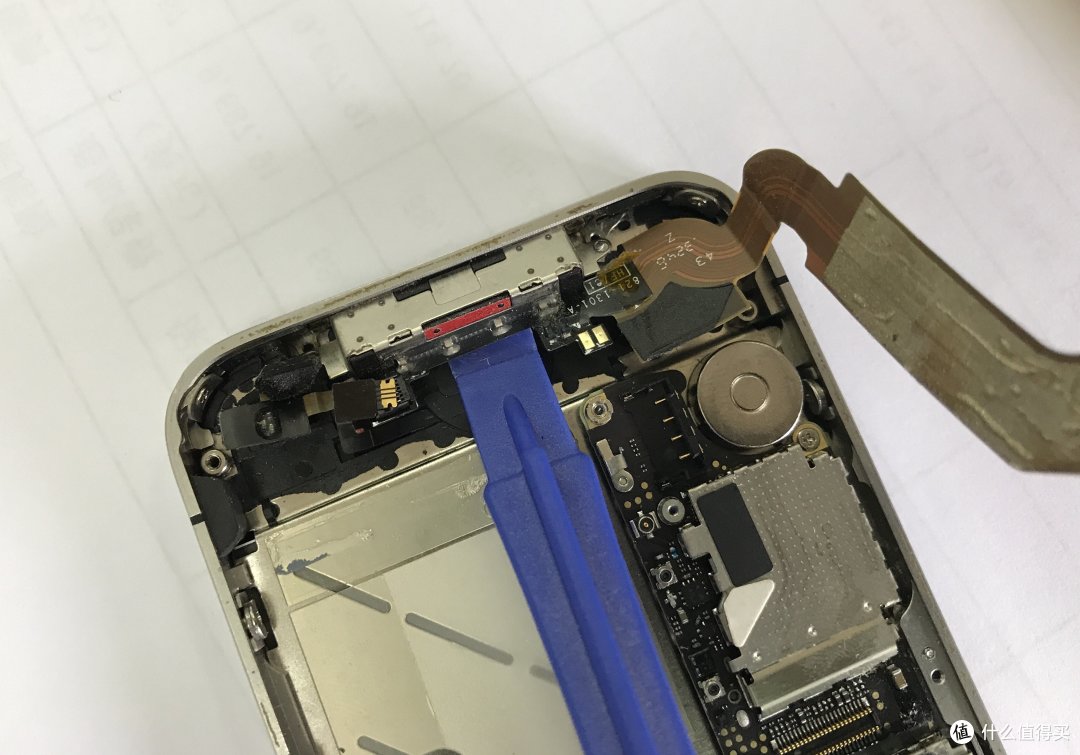

▼最后就是拆除尾插模块了。尾插也有两颗螺丝。
然后是分离排线,注意右侧的排线是用了胶粘在底板上了,好在粘性已经不是很大,需要轻轻拉拽排线、辅以撬棒,注意力道、不要把排线损坏。左侧是有个home键的连接插头拔掉,还有个黑色的像塞子一样的应该是麦克风组件从边框上拔出。最后就可以把整个尾插模块拿掉,尾插和边框直接有一些胶水,所以拉拽要稍微用点力。

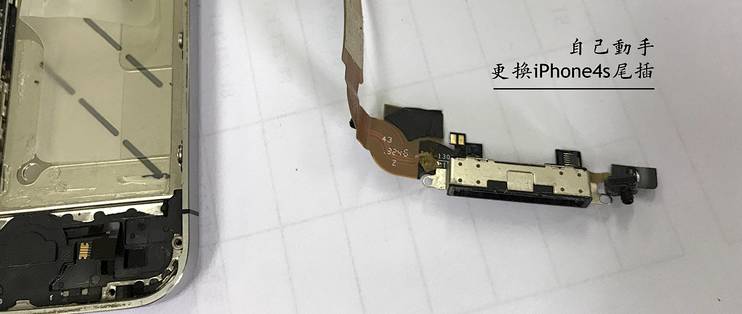

右侧就是整个尾插模块。
就这样,重复为两部手机拆下尾插模块,互换尾插模块,倒序把手机重新装好。开机试验充电,完美修复!
继上次为iphone 6P换电池之后,在折腾的路上越走越远。
