支持 PD3.2与UFCS ，倍思 45W PicoGo Pro拆解

前言

倍思推出一款PicoGo Pro 45W氮化镓小智充，其核心卖点在于搭载了一块AI智显屏，在内置多款萌趣表情的同时，还能实时显示充电功率、电量与温度状态。

此外，产品支持智能自动断电专利，可通过触摸按键在智能、护机、性能三档模式间自由切换，有效防止过充，守护电池健康。同时，产品搭载的智能断电功能让夜间床头充电更加安心，满电即自动断电，无需担忧整夜插电的安全隐患。

在快充兼容性方面，其支持PD3.2/PPS/AVS以及UFCS、QC3.0、QC4+等多种主流快充协议。与此同时，产品还能在充电时精准识别接入的设备型号，为日常充电增添一份乐趣。

下文充电头网将为您详细解析这款产品，一探其内部做工用料。

产品外观

包装盒正面印有倍思的品牌Logo、充电器外观渲染图以及功率字样，下方印有产品名称。

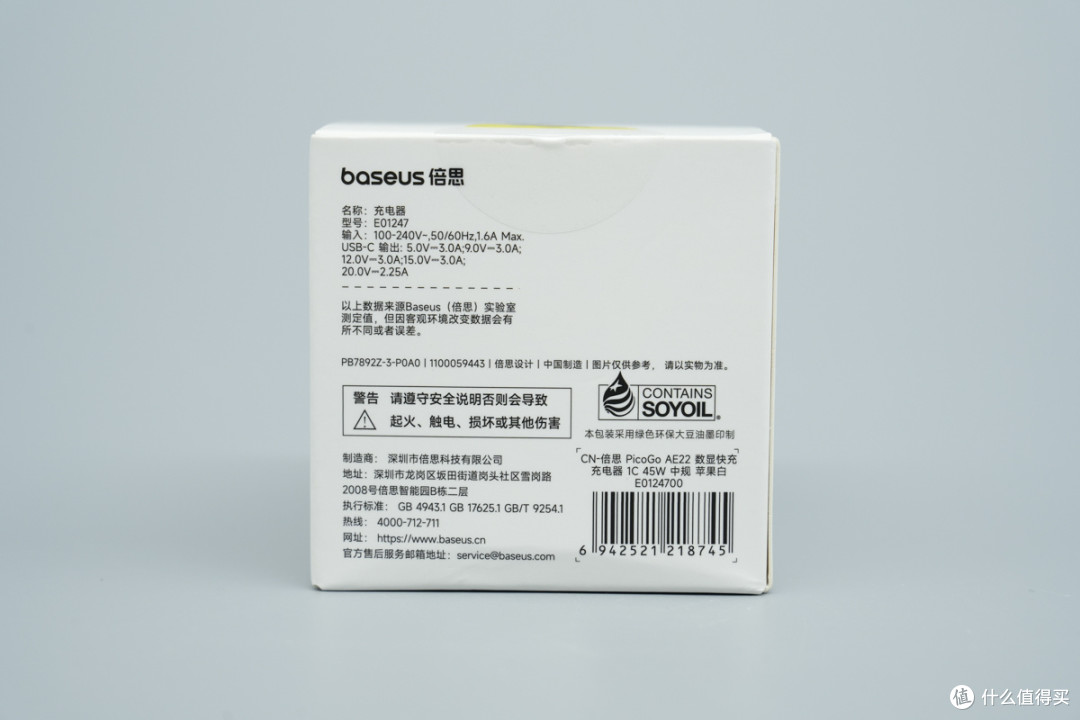

包装盒背面印有详细的产品参数信息及厂商信息。这里我们到后续实物环节再介绍。

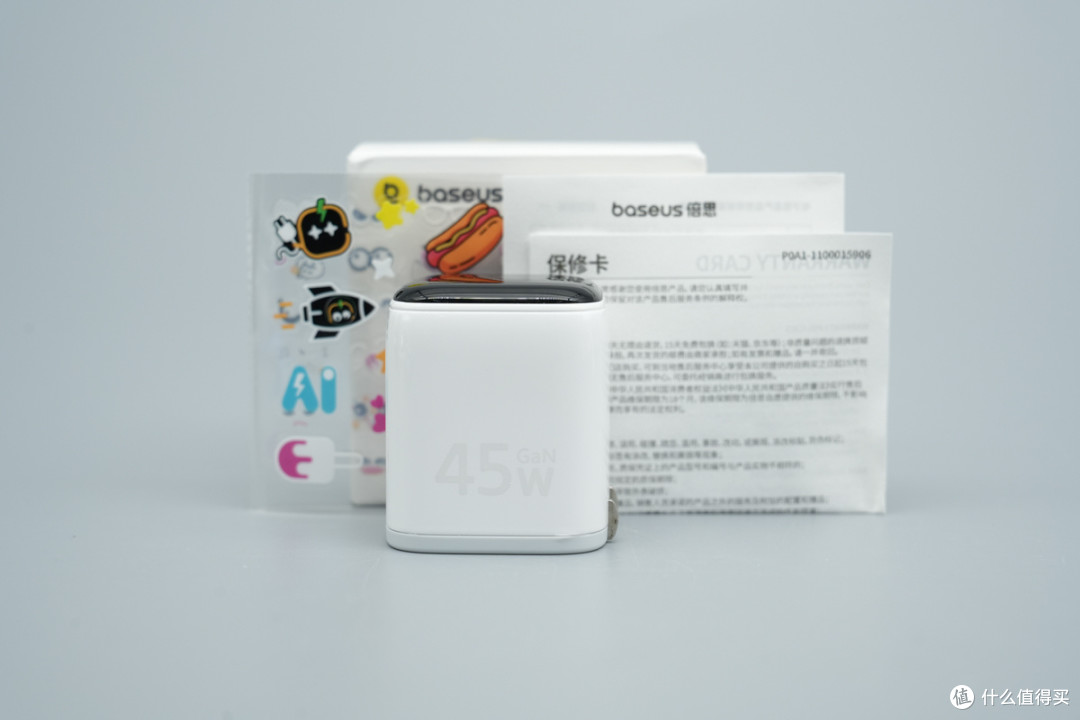

打开包装可见，除充电器本体外，还附赠了保修卡、说明书以及极具品牌个性的趣味贴纸，方便用户个性化定制。

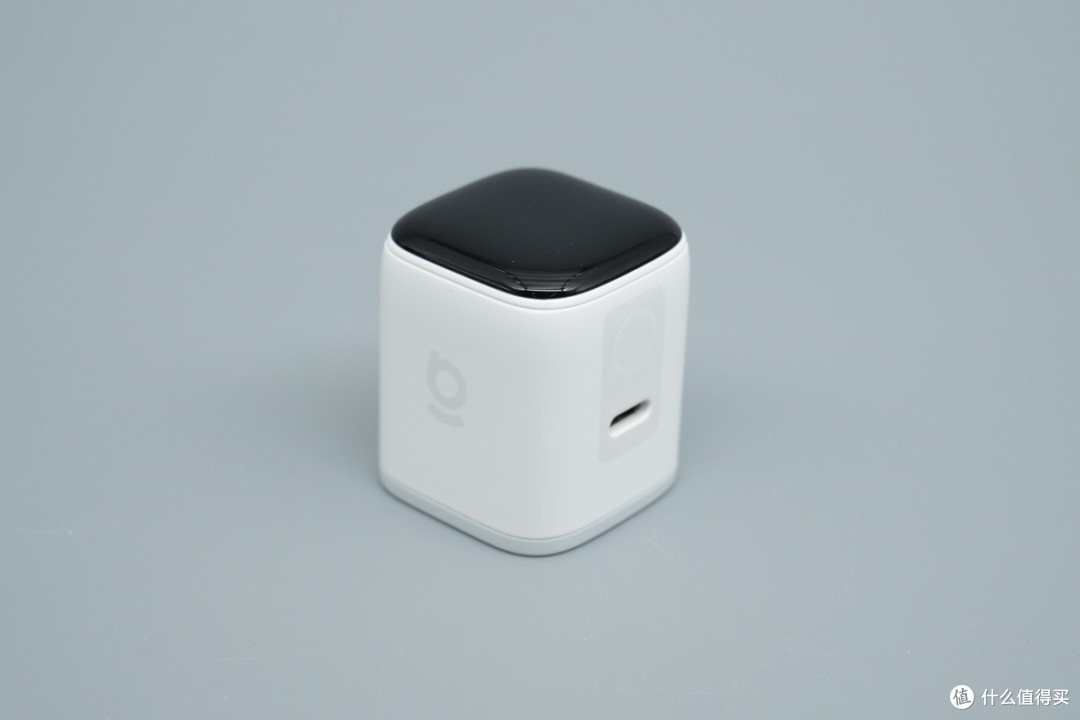

充电器采用经典的黑白撞色设计，机身主体为纯白配色，表面经过磨砂工艺处理，手感细腻且不易沾染指纹。机身边缘过渡圆润，顶面则配有一块黑色智显屏。

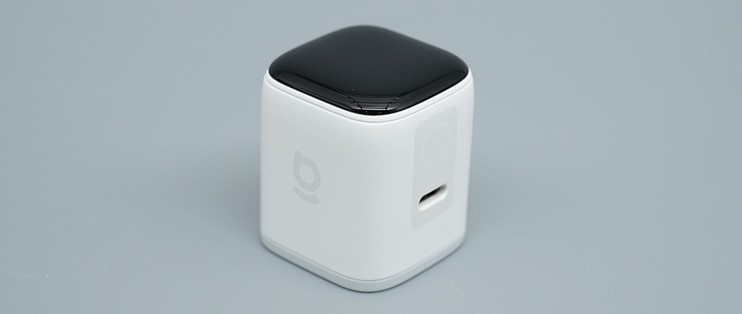

机身一侧设有一个USB-C输出接口，上方为触摸按键区域，用于实现智能交互功能。

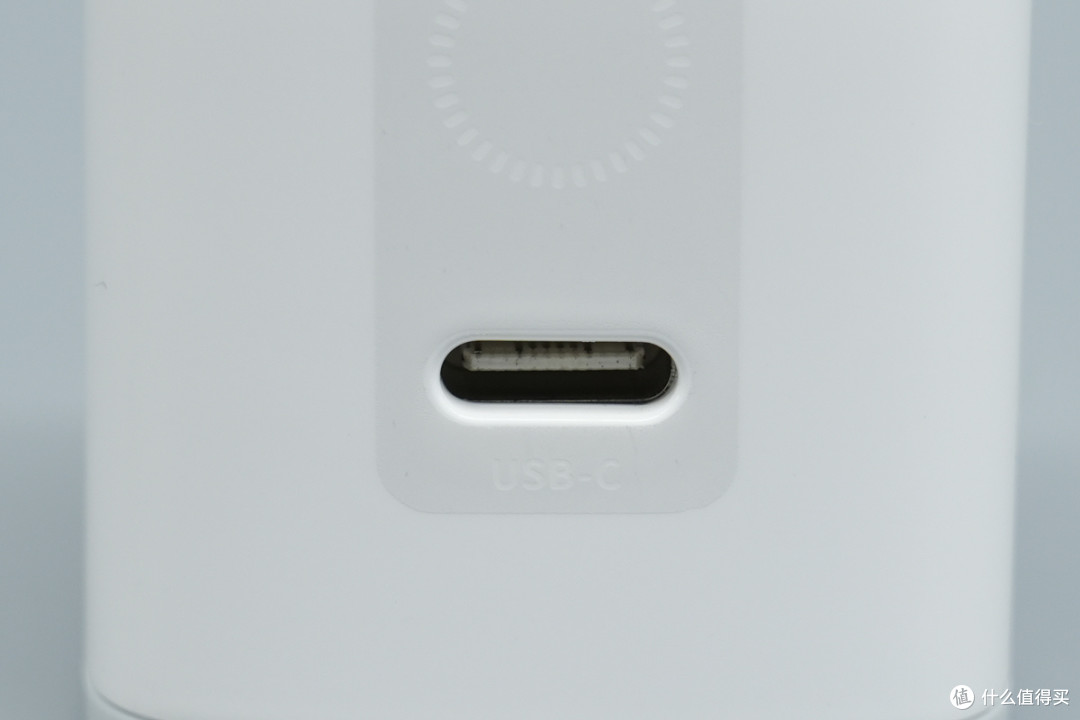

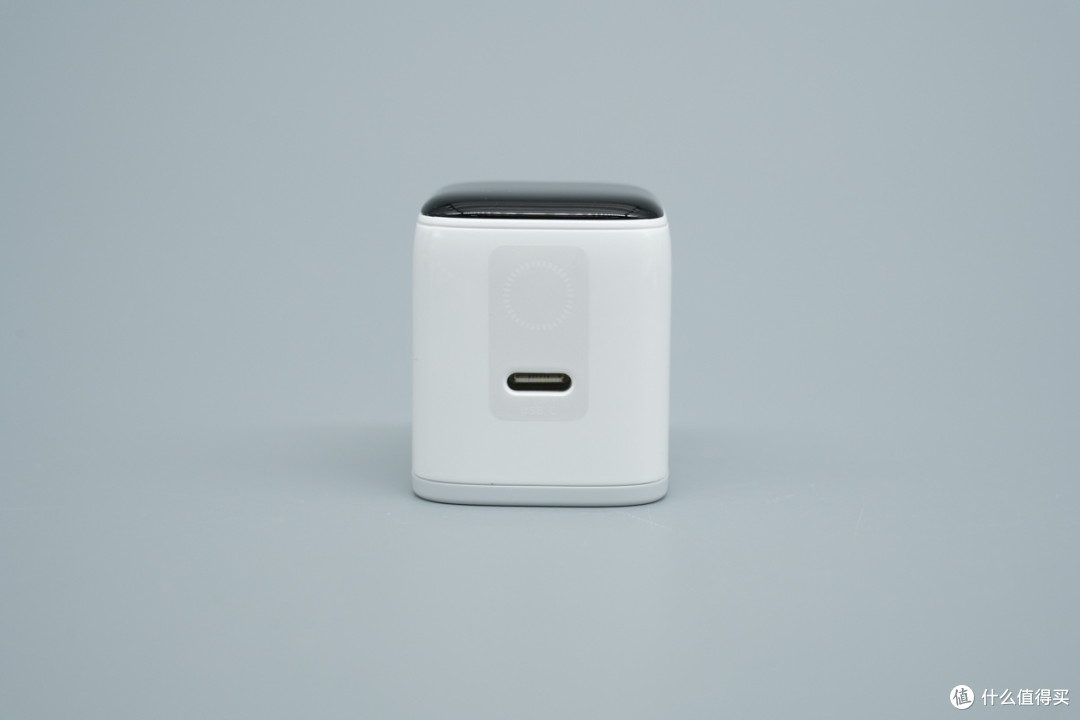

USB-C接口特写，内部采用白色胶芯，边缘倒角处理圆润。

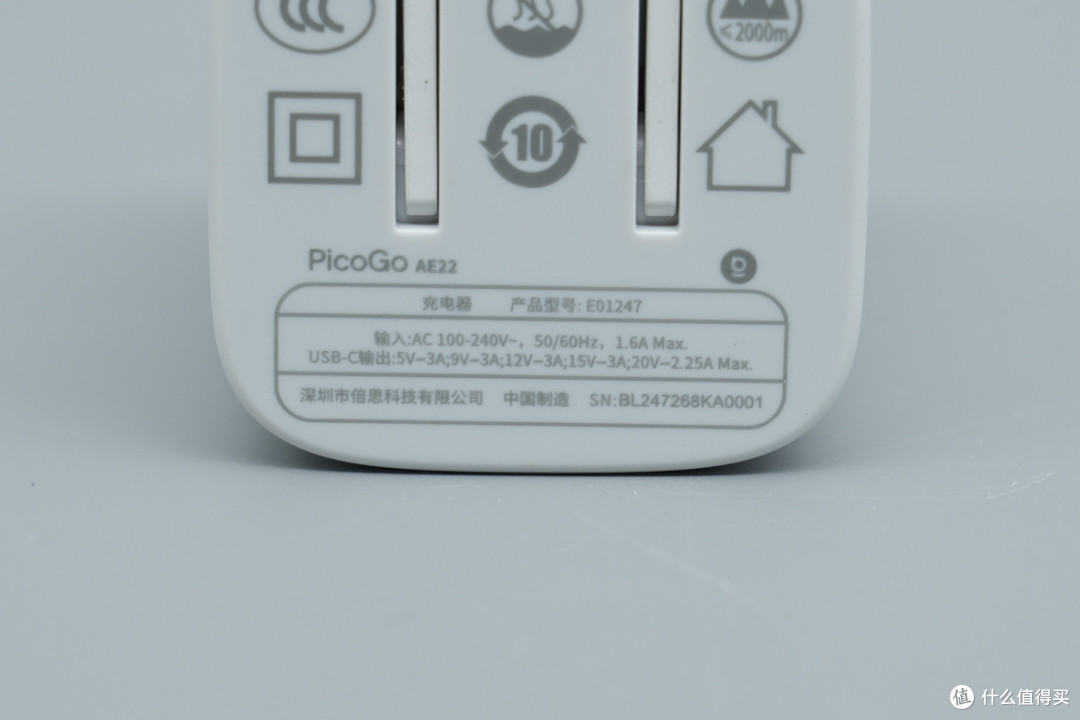

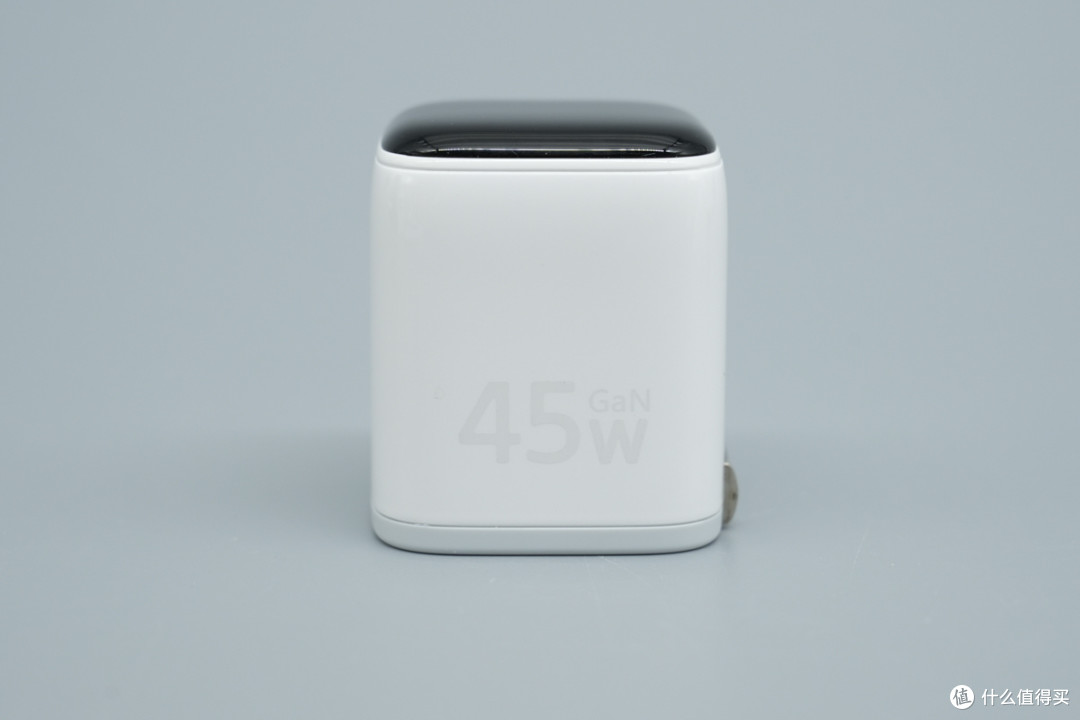

机身侧面印有45W功率标识。

机身的另一侧，可以看到底部折叠式插脚。

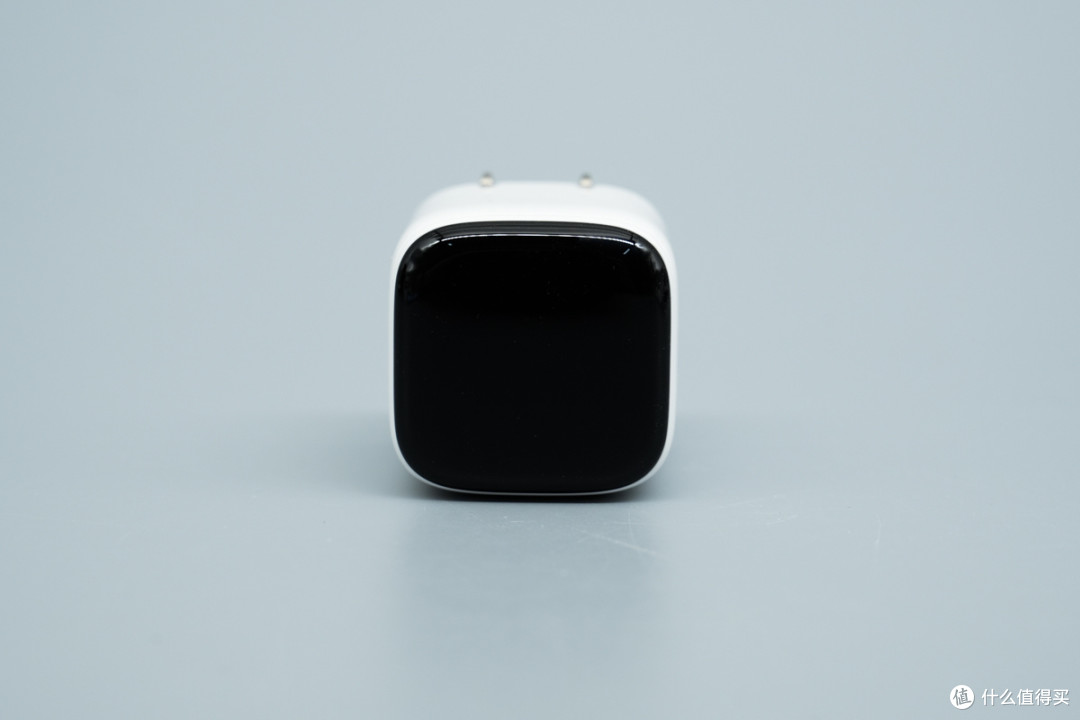

充电器顶部的黑色智显屏特写，未通电状态焕然一体，表面亮面处理非常精致。

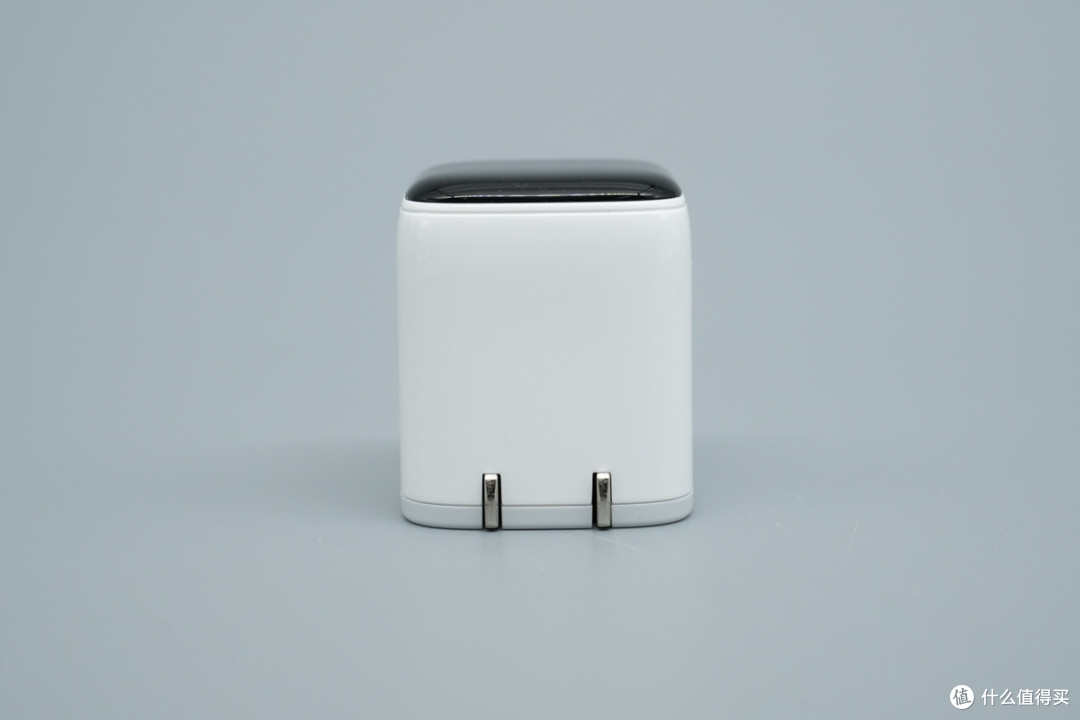

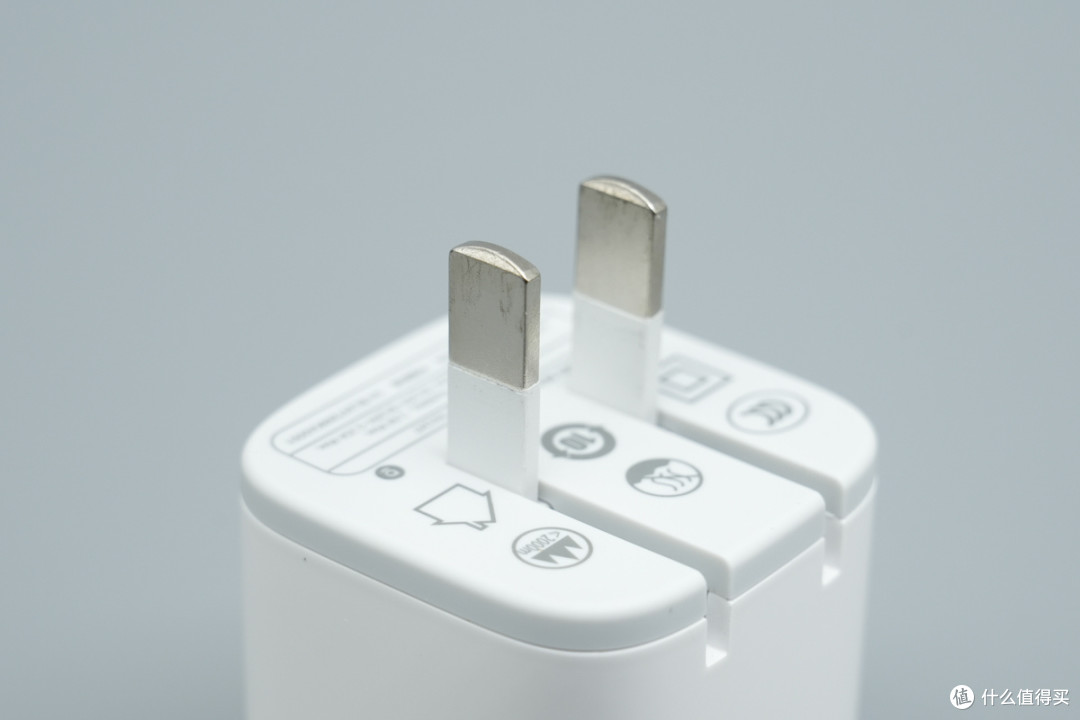

产品底部配备了可折叠的国标插脚，收纳方便，外出携带不易刮花包里其他物品。

产品详细信息如下：

产品型号：E01247

输入：100-240V~50/60Hz 1.6A Max

输出：5V3A, 9V3A, 12V3A, 15V3A, 20V2.25A Max

制造商：深圳市倍思科技有限公司

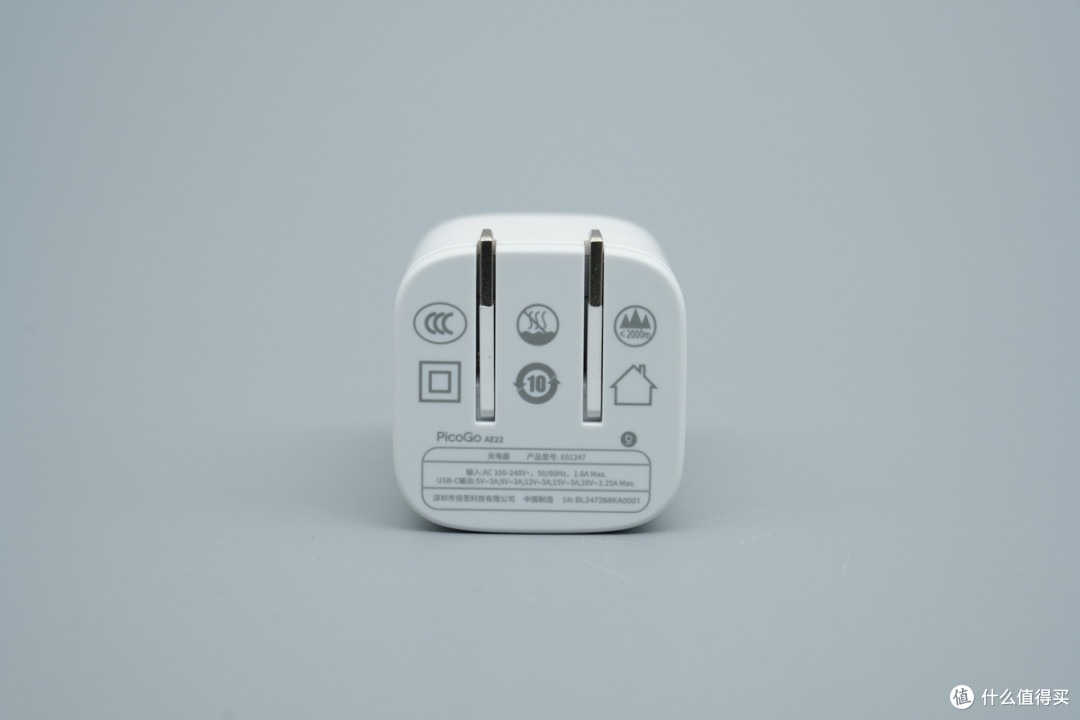

该产品通过了3C认证

折叠插脚展开状态特写。

产品尺寸重量

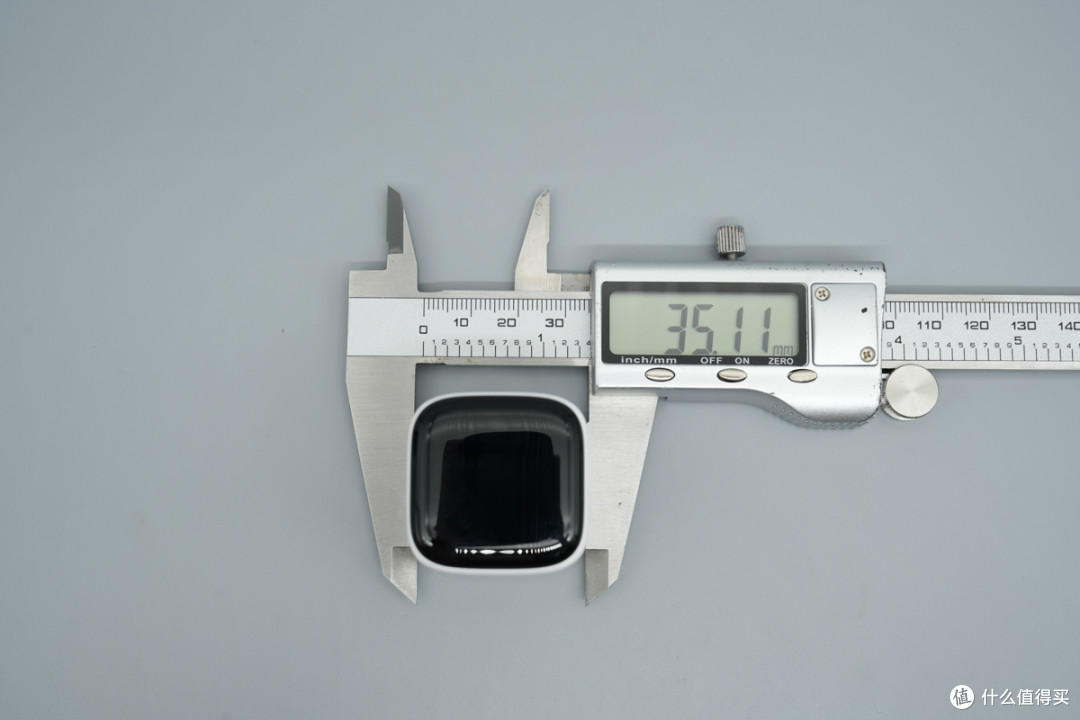

使用游标卡尺实测充电器机身边长约为35.11mm。

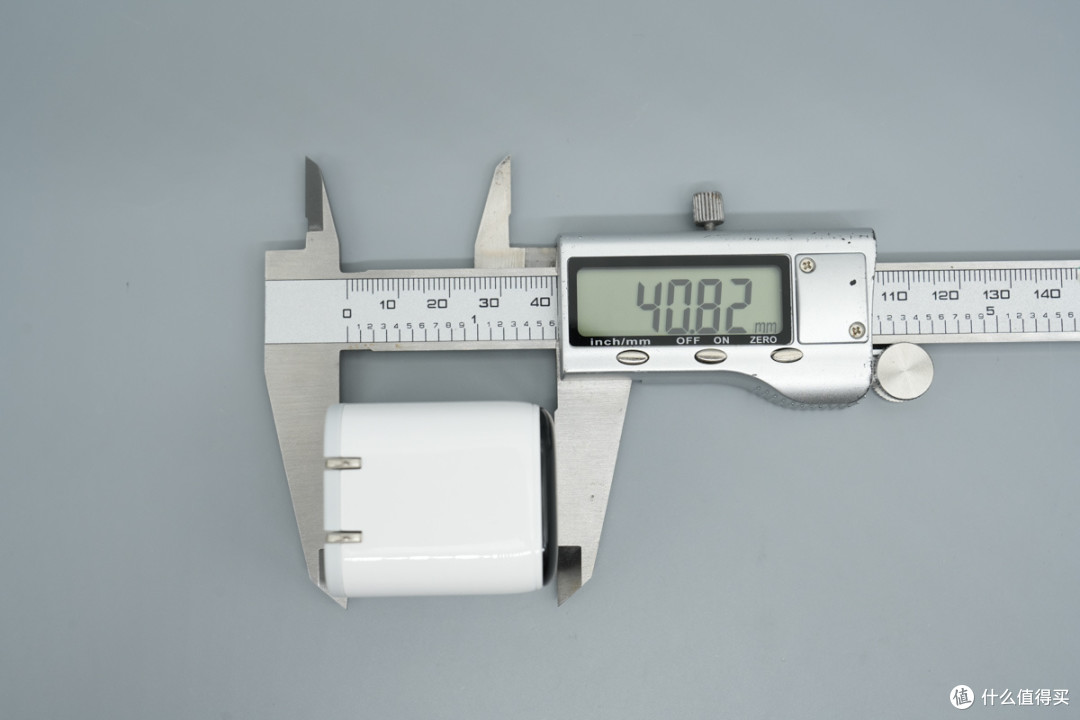

测得机身高度约为40.82mm。

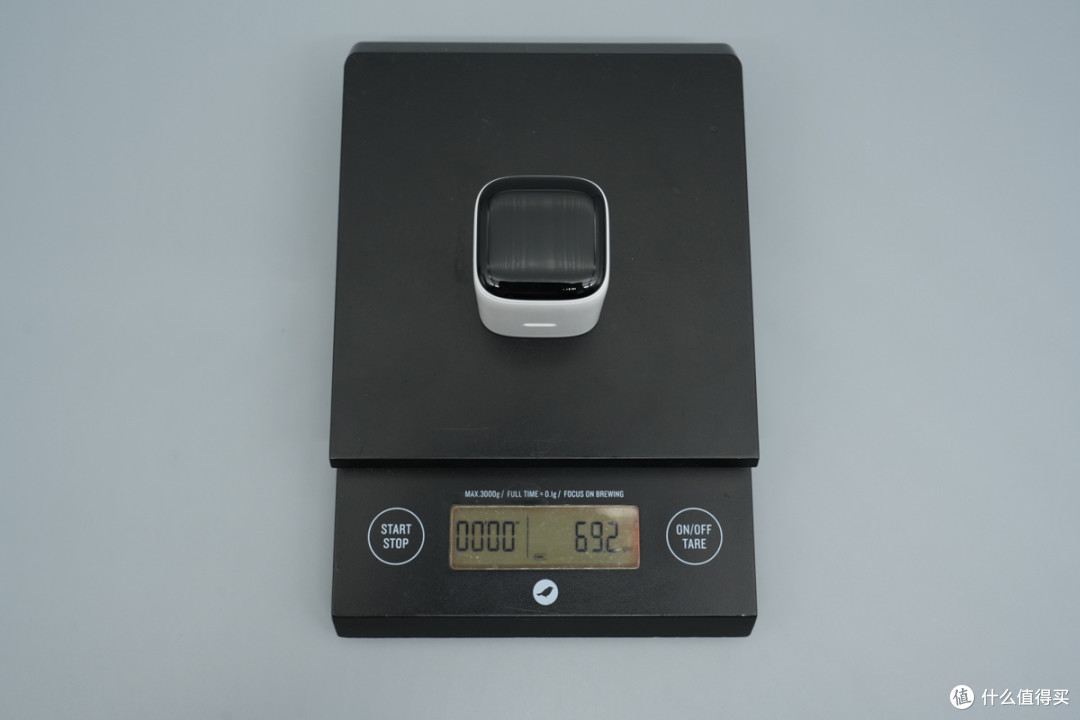

将充电器放在电子秤上，测得其净重约为69.2g。

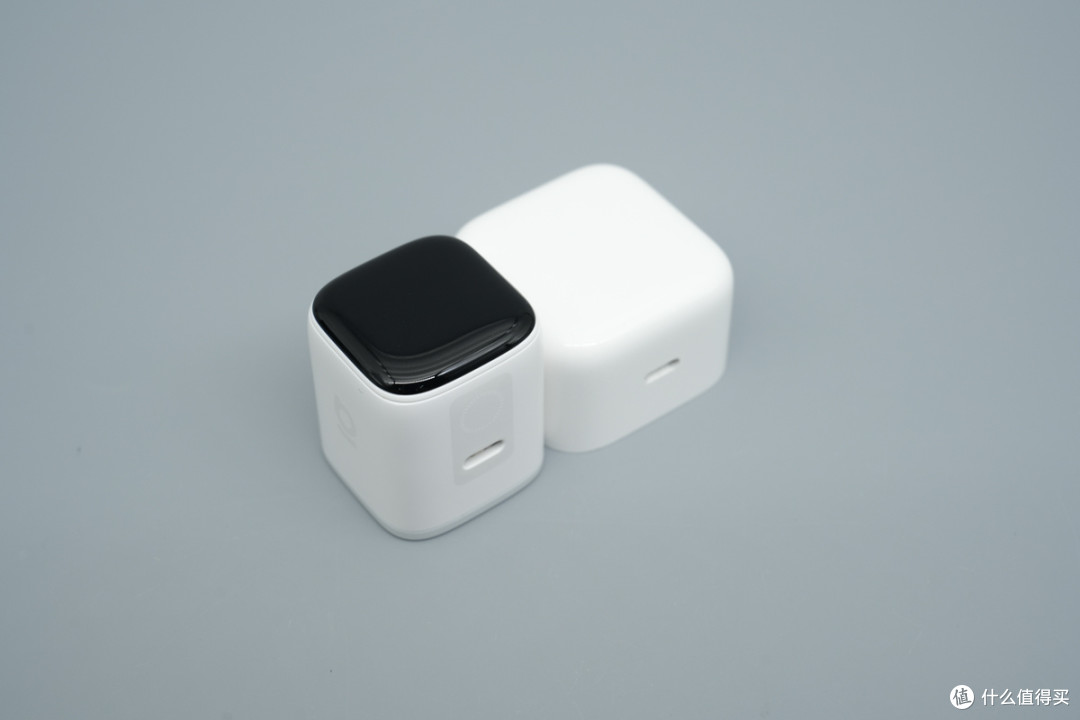

将其与苹果40W动态充电器放在一起对比，可见两者体积相近。

产品快充兼容性

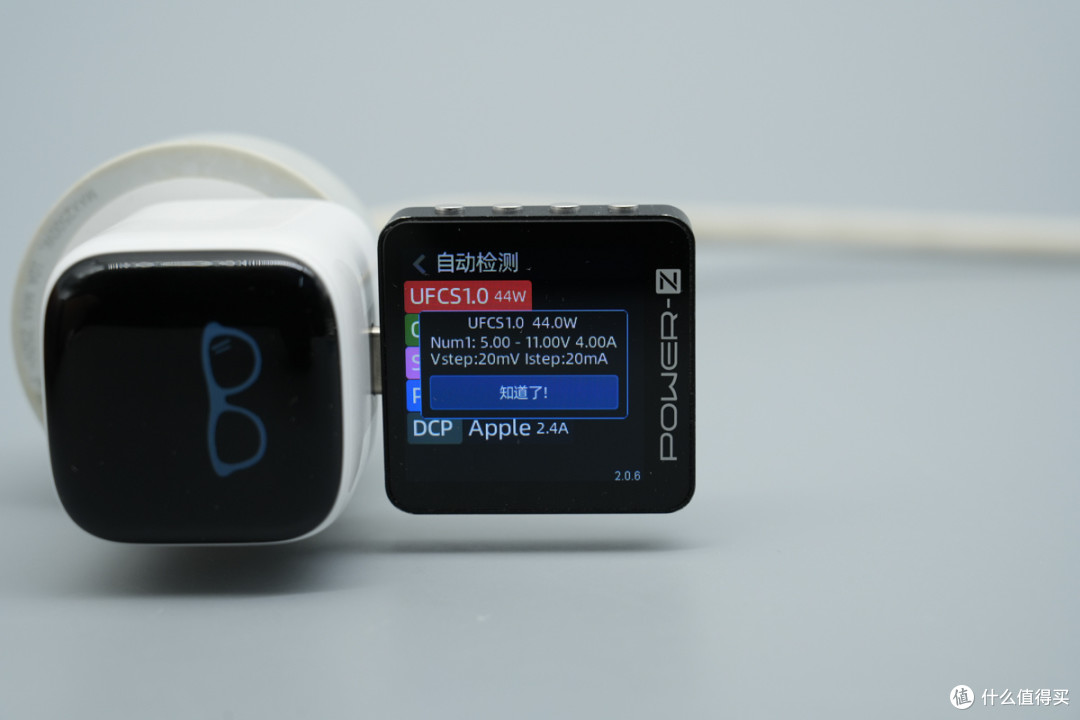

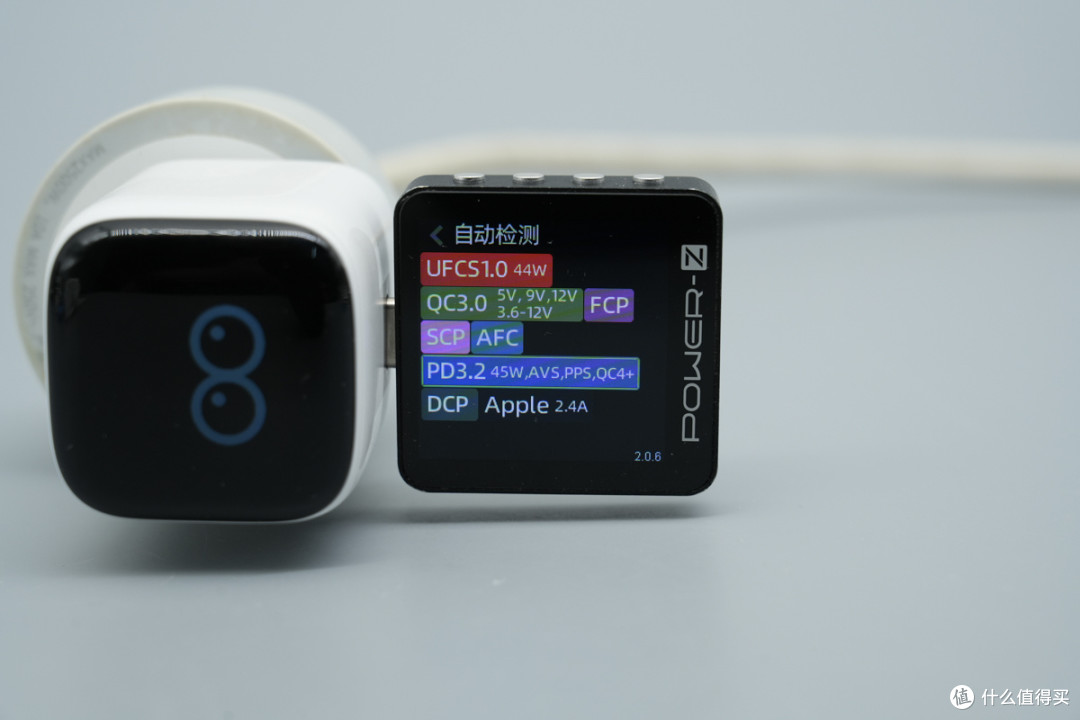

使用POWER-Z KM003C测试仪测得USB-C口支持UFCS、QC3.0、FCP、SCP、AFC、PD3.2/PPS/AVS、QC4+、DCP、Apple 2.4A快充协议。

相关阅读：POWER-Z KM003C 快充协议检测功能教程及说明

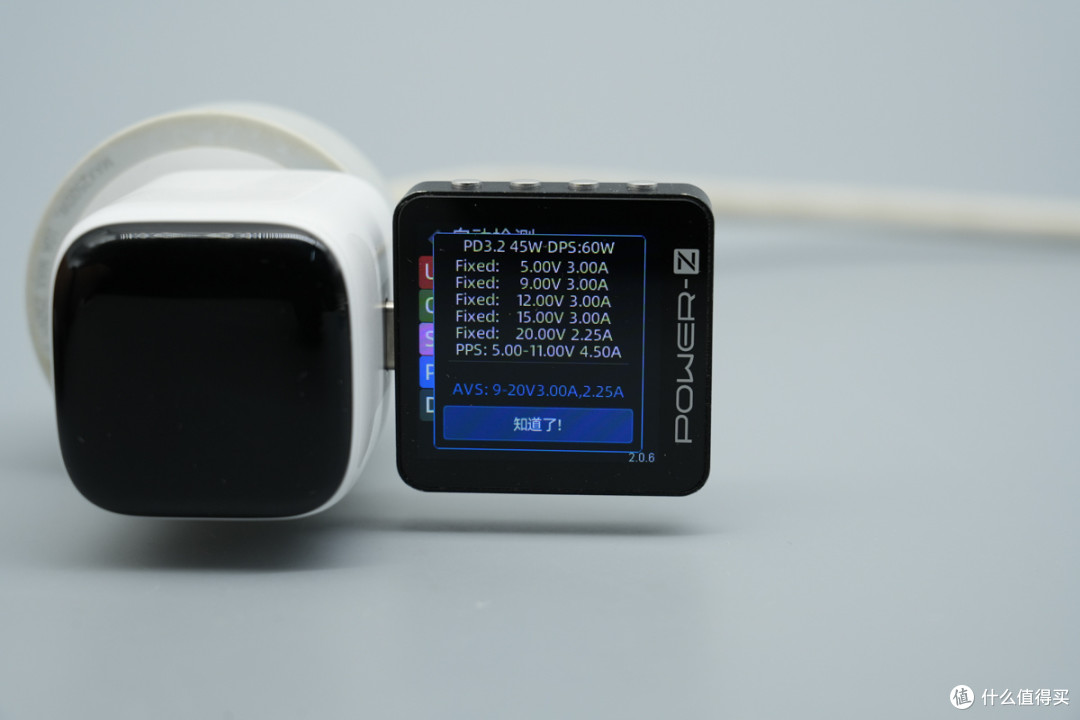

PDO报文显示，USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及5-11V 4.5A一组PPS电压档位，并支持9-20V 3A/2.25A的AVS档位。

另外测得UFCS具备5-11V 4A的电压档位。

产品智显屏交互

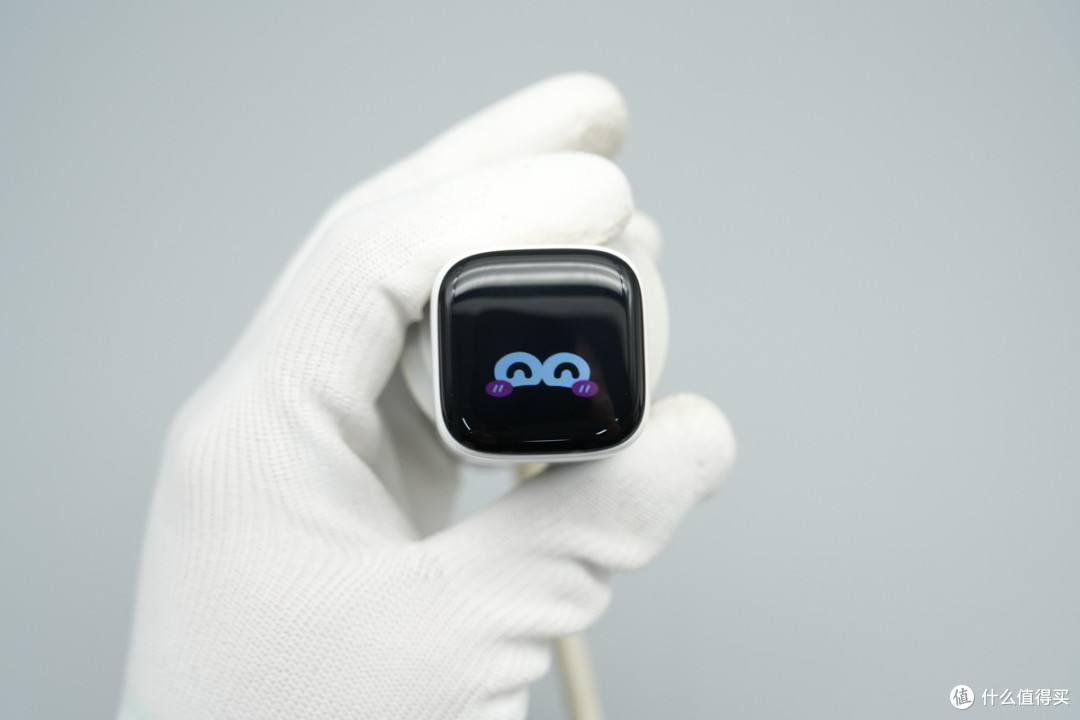

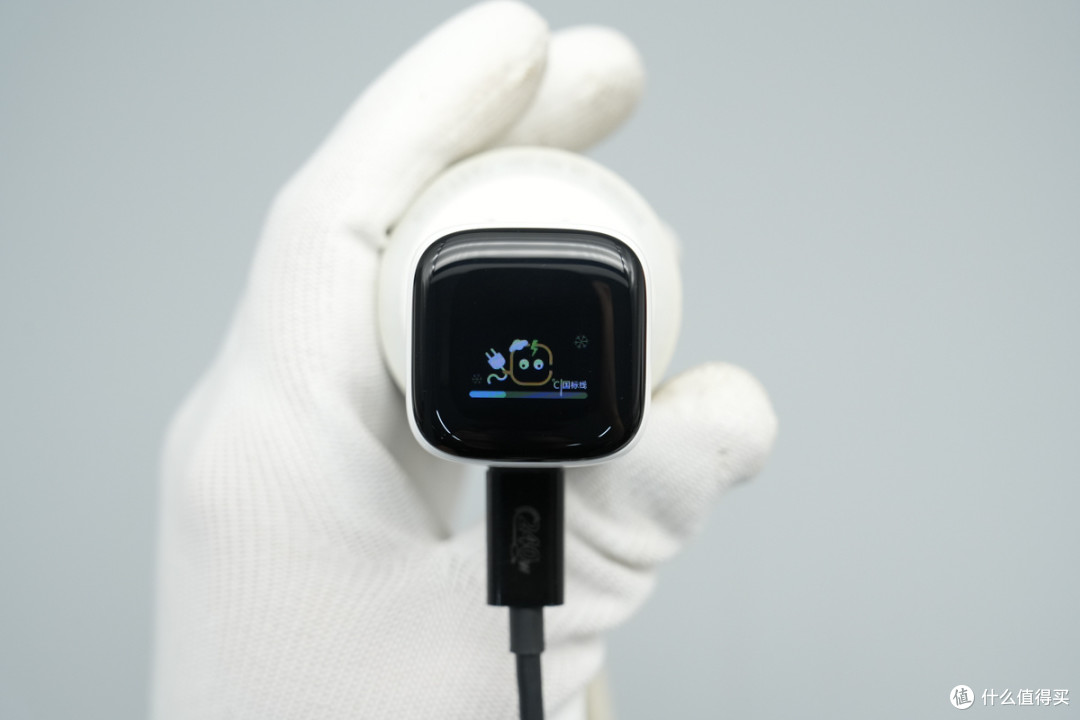

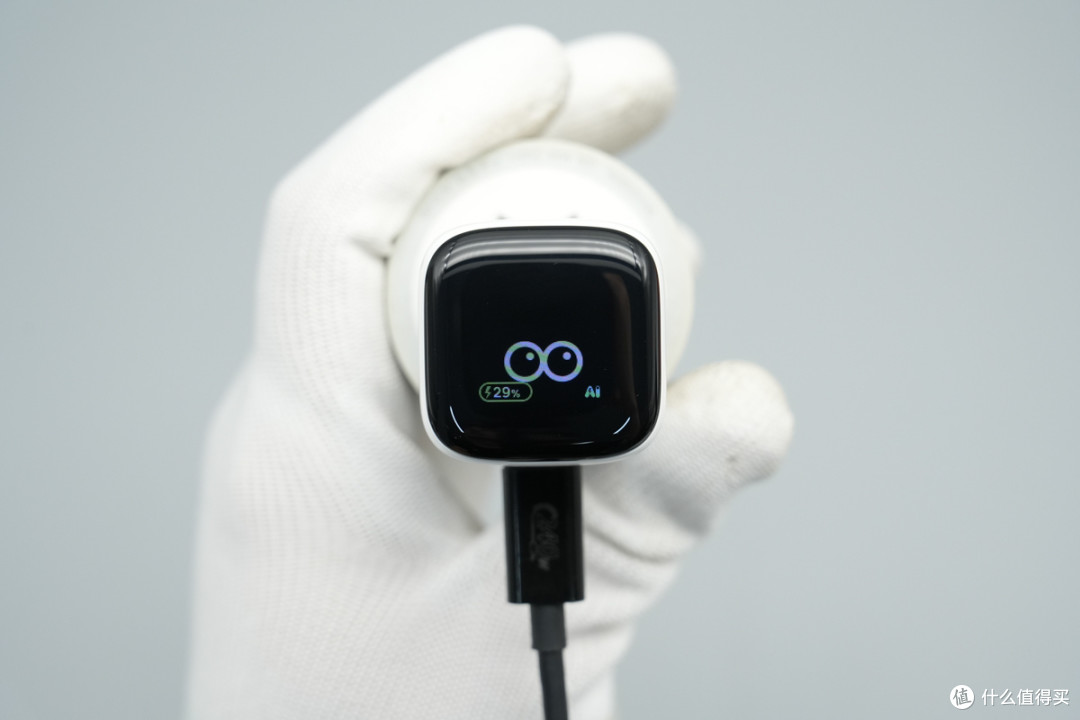

充电器连接iPhone充电后，顶部的屏幕随即亮起，待机状态下会显示一对灵动的AI大眼表情，并显示实时电量。

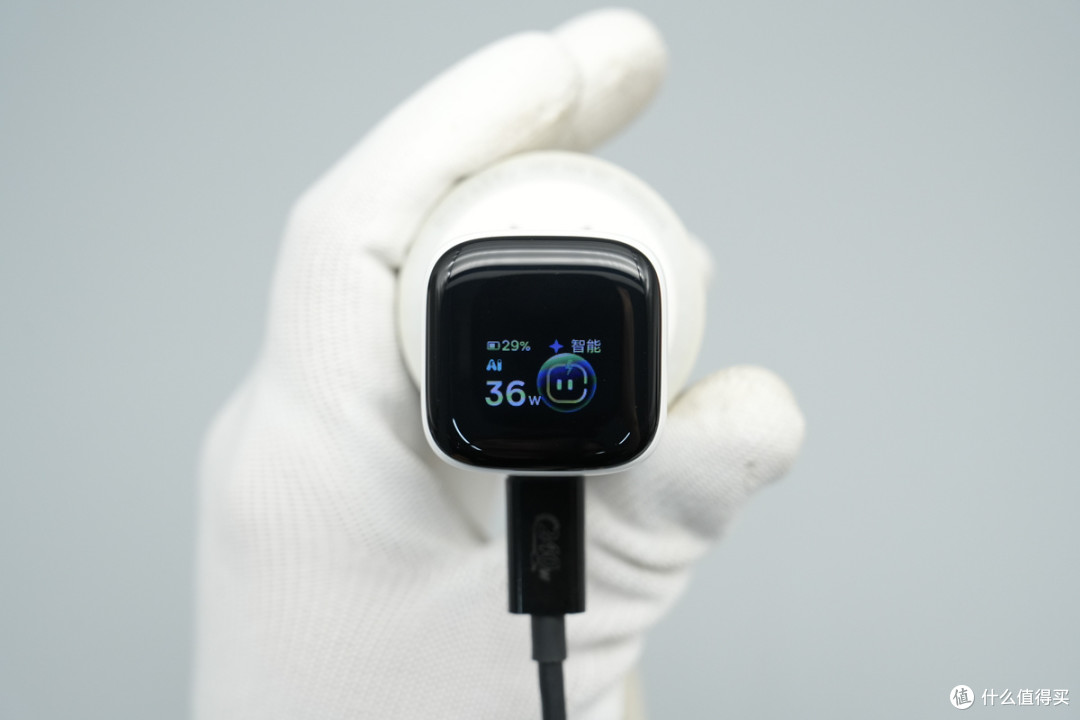

接入设备充电时，屏幕可实时精准显示当前的充电功率、电量百分比及当前的充电模式。

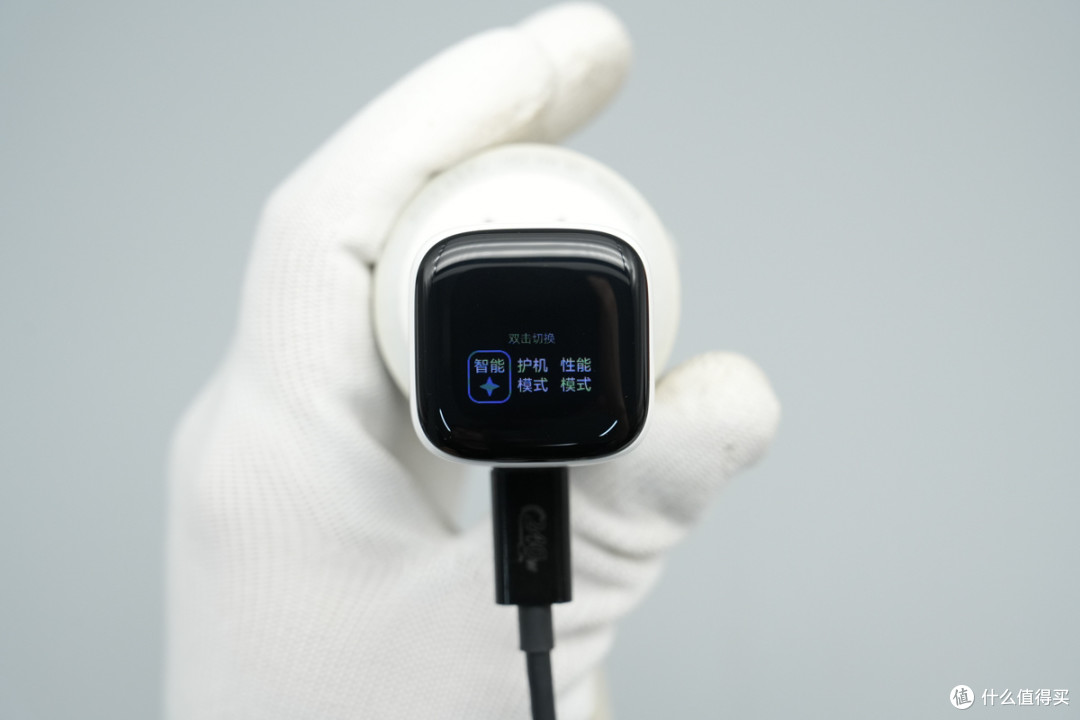

用户可以进行模式切换，支持在智能模式、护机模式和性能模式之间自由选择，可灵活控制充电功率。

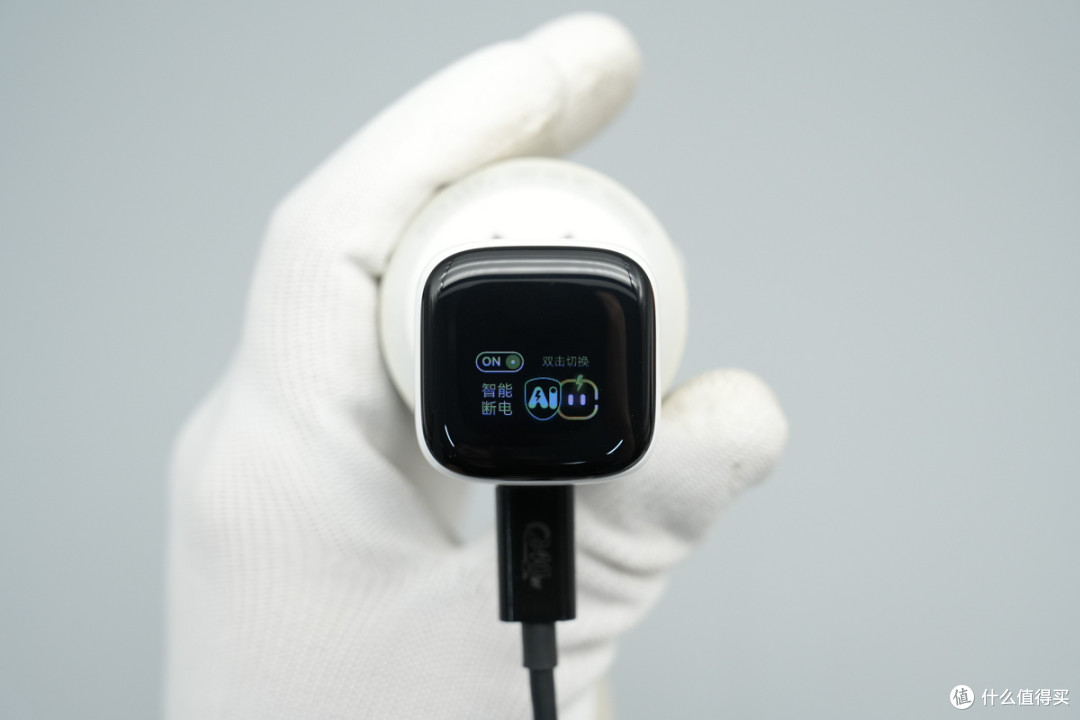

产品还支持智能断电功能，开启后将在设备充满电时自动断电。

屏幕还能实时显示充电器的内部温度状态，当温度变化时会有相应的UI动画，日常使用更安心。

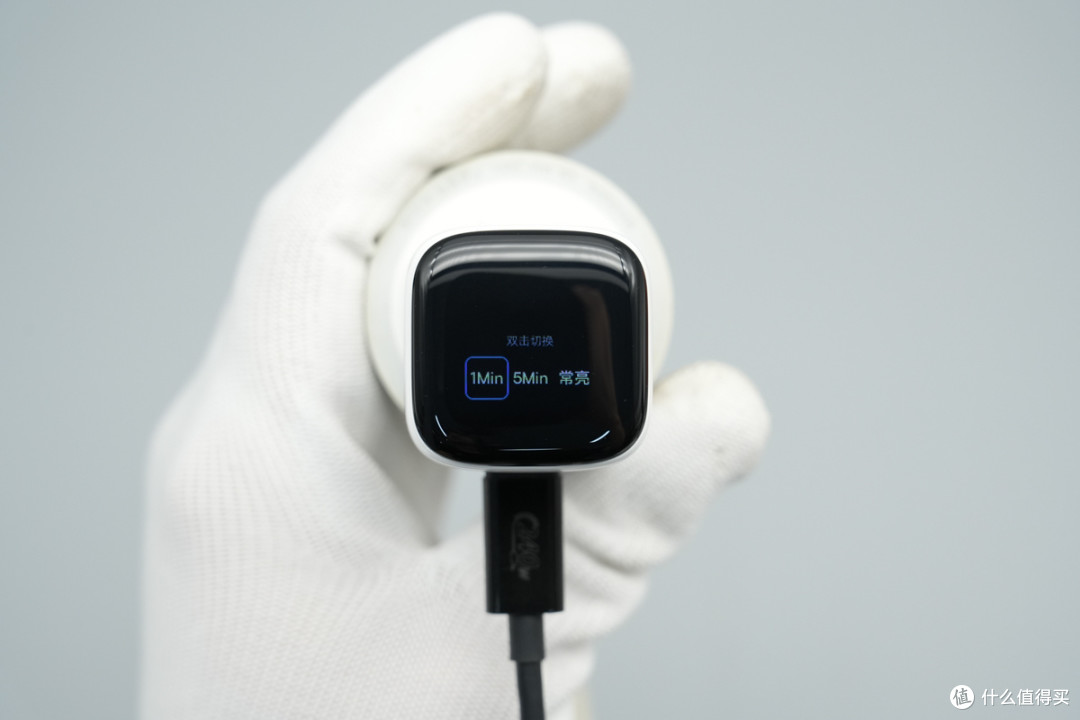

用户还可以自定义屏幕的显示时间。

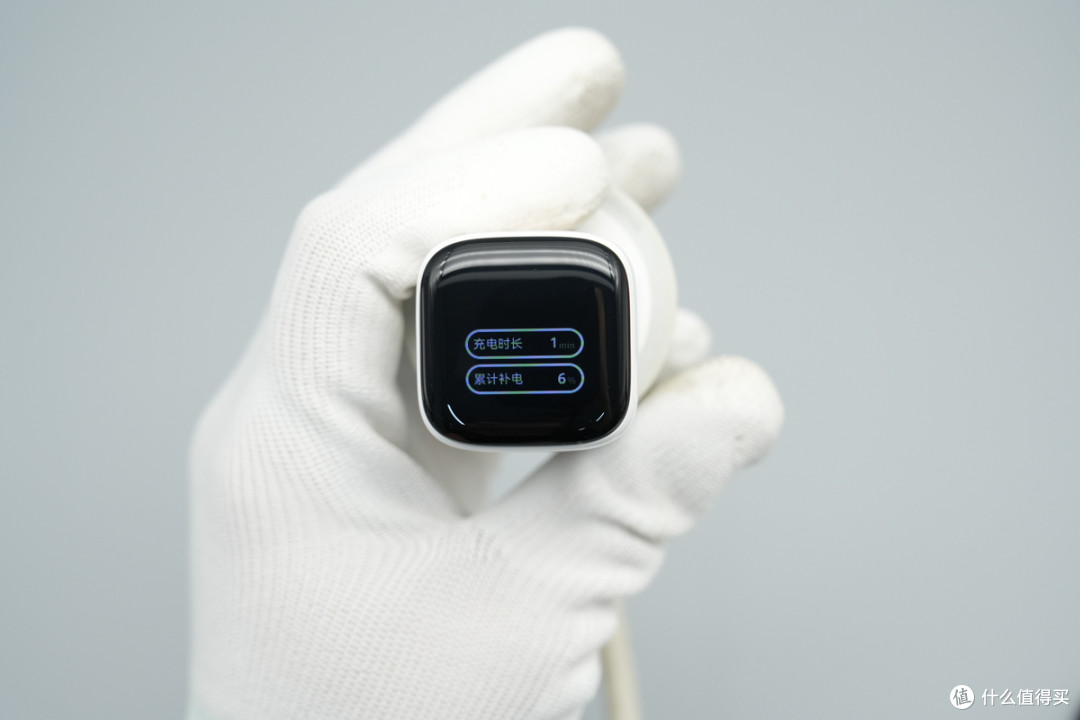

产品能够统计并显示本次充电时长以及累计充电的百分比信息，让充电数据可视化。

屏幕内置了多种趣味表情，为产品赋予了生命力。

另一个表情如图所示。

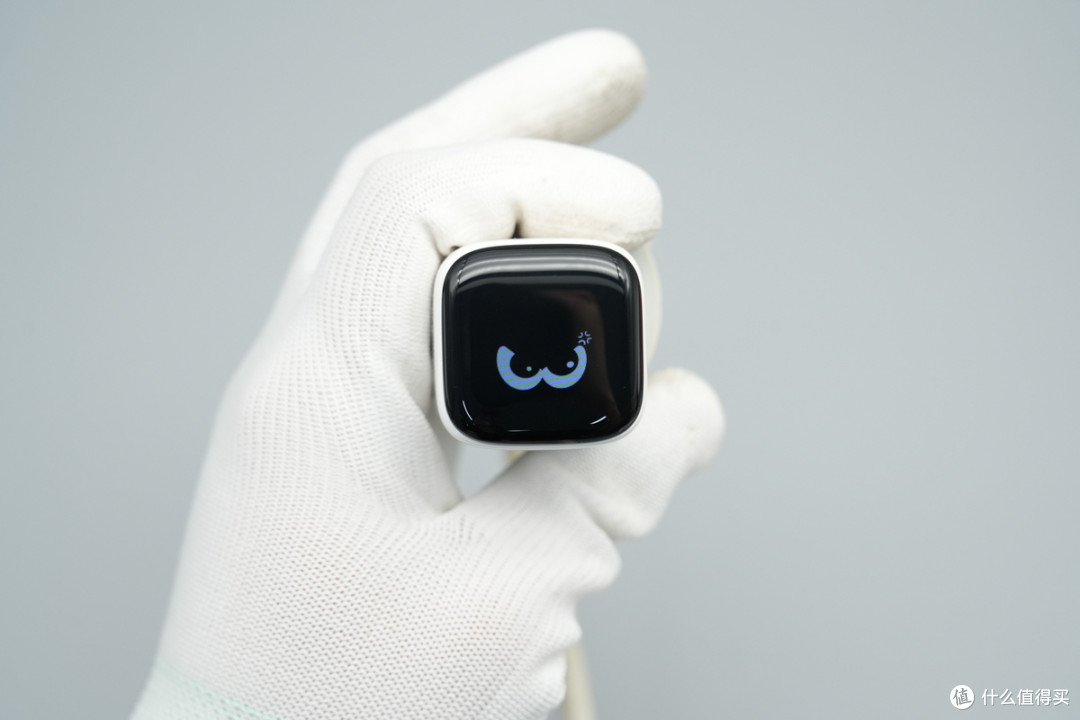

快速连续按动按键还可展示怒气趣味表情。

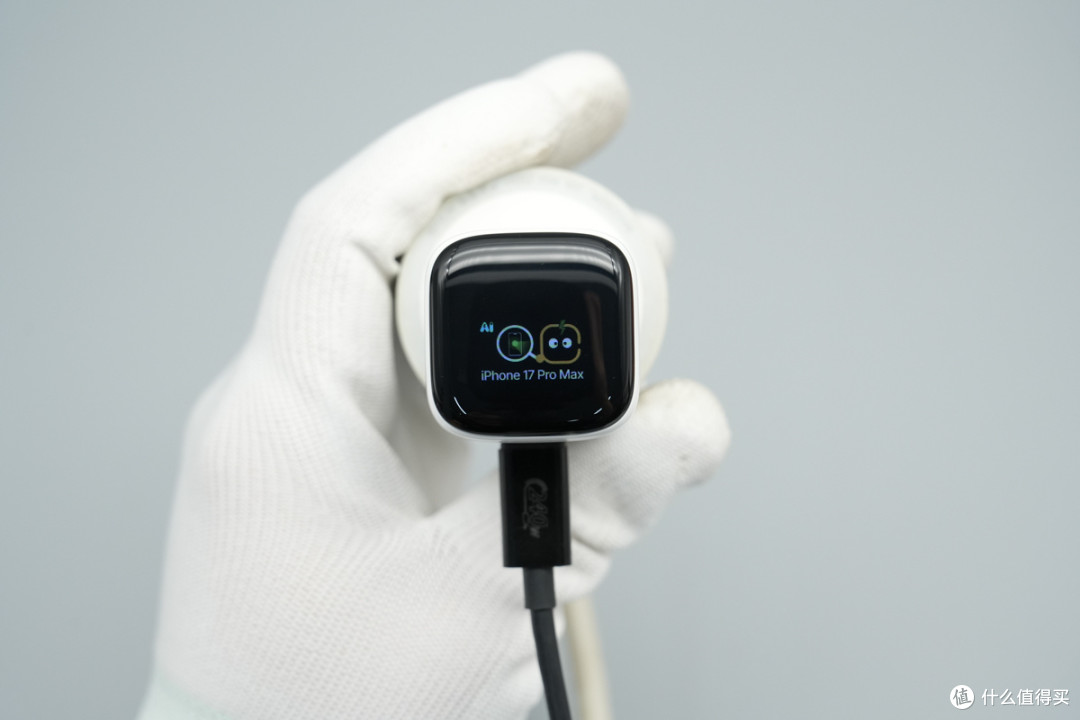

在充电时，充电器还能智能识别并显示接入的具体设备型号。

简单看过产品外观、交互以及快充兼容性，下文正式进入拆解环节。

产品PCBA全貌解析

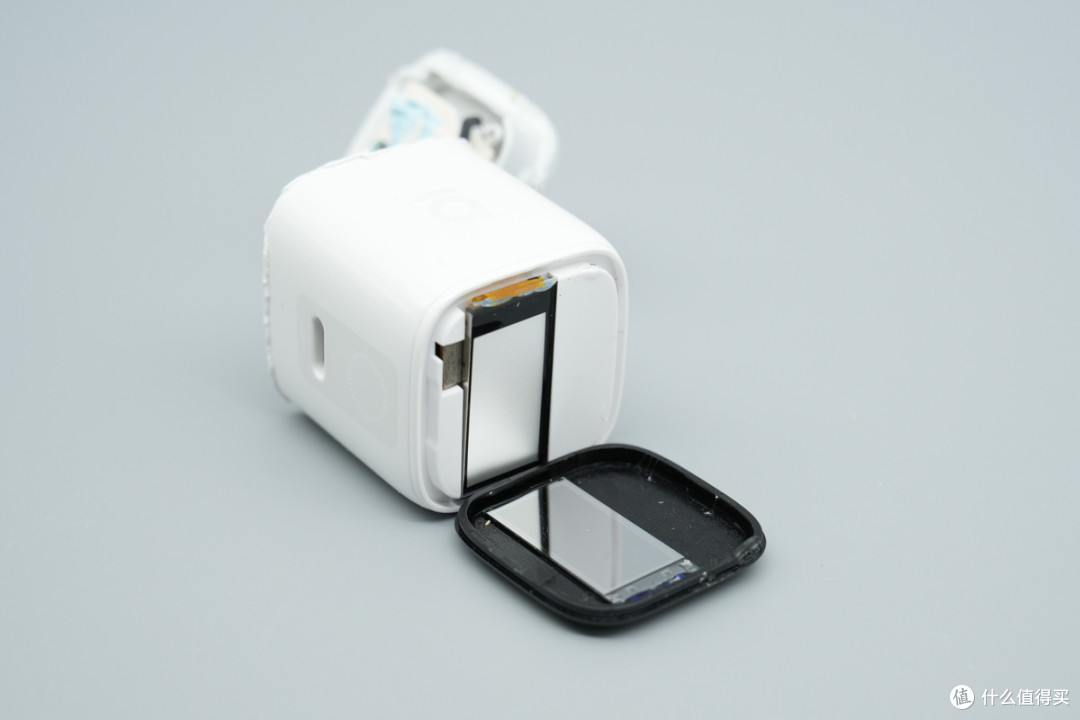

先撬开智显屏黑色亚克力面板，可见内部的显示屏模块。

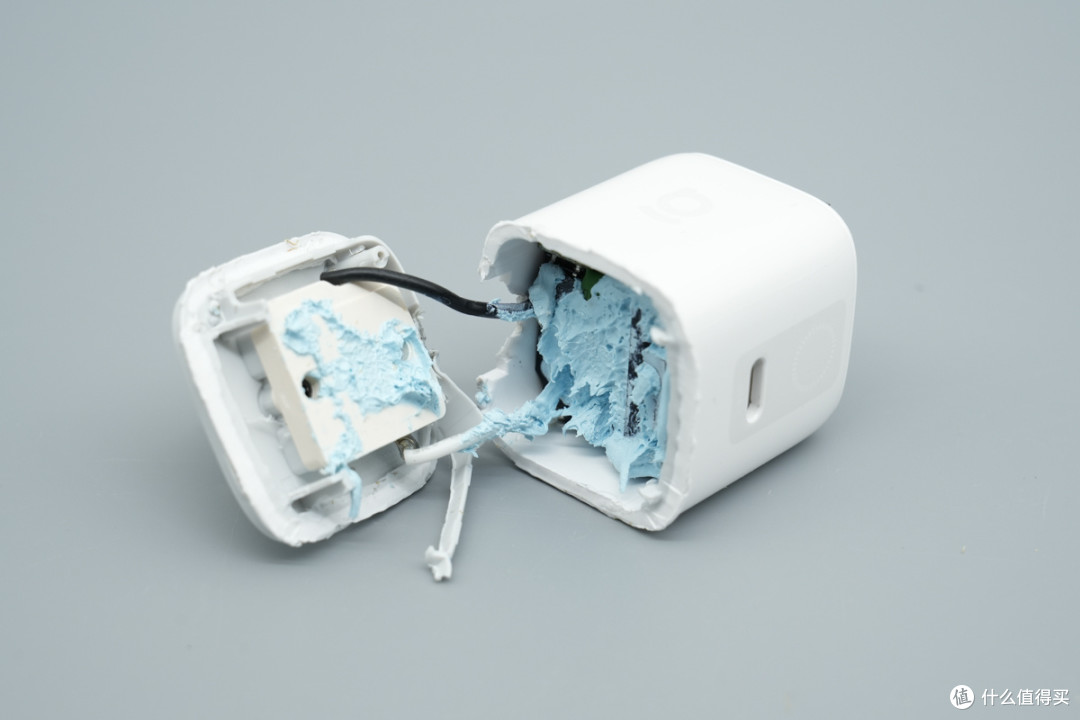

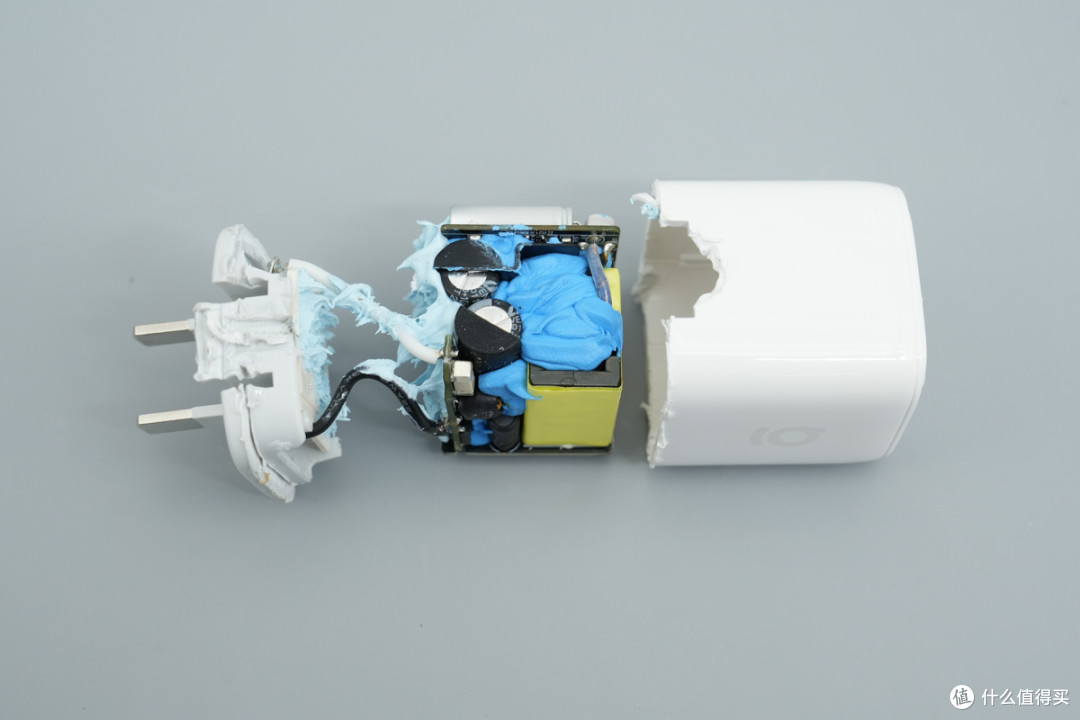

从另一侧撬开折叠输出插脚，可见PCBA被蓝色的导热硅胶包裹，可提升散热效率与抗跌落性能。

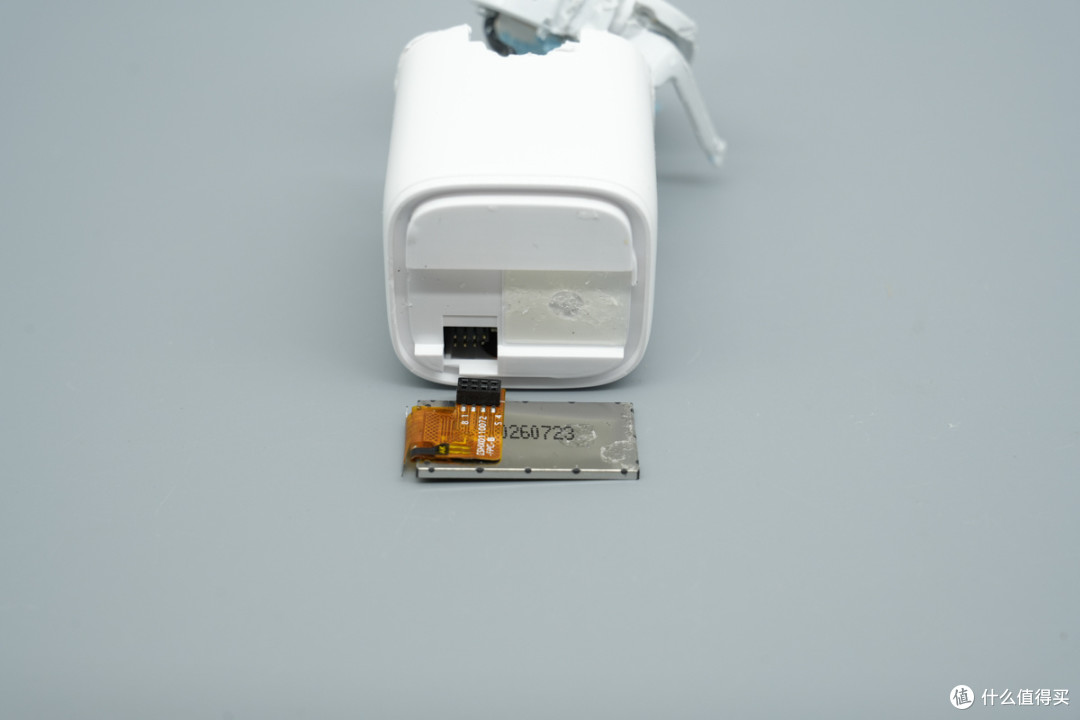

屏幕模块通过FPC排线与主板上的排针通讯连接。

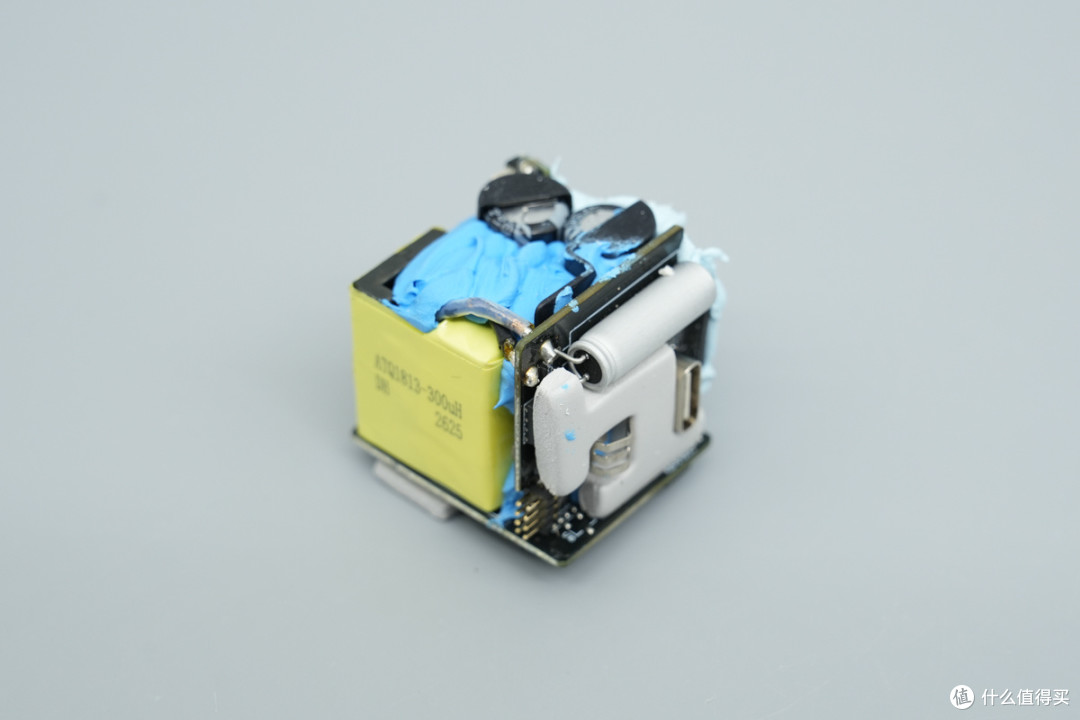

抽出内部的PCBA模块。

可见产品的PCBA模块采用多块小板堆叠设计，空间利用率更高。

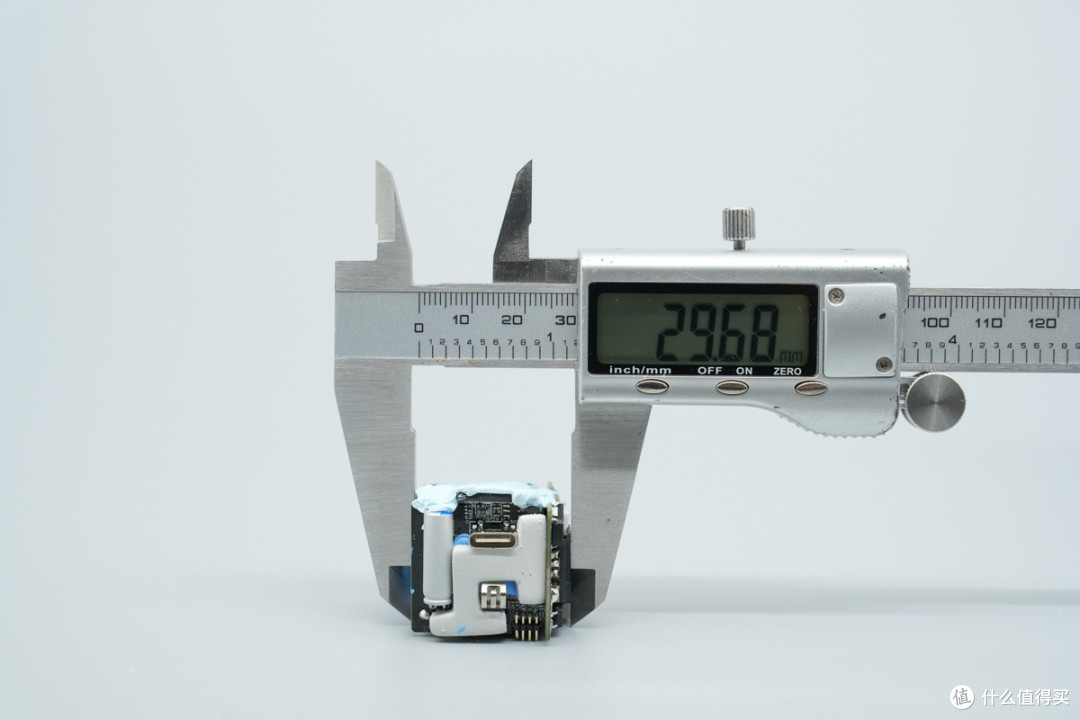

测得PCBA模块一边宽度约为29.68mm。

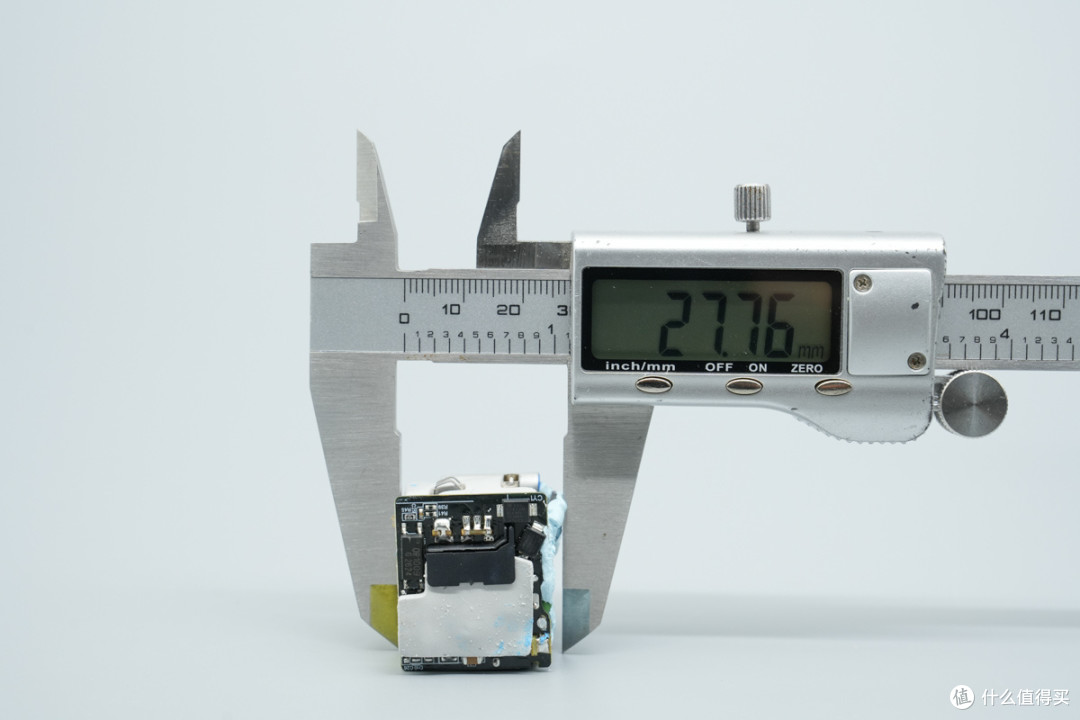

测得PCBA模块的另一边宽度约为27.76mm。

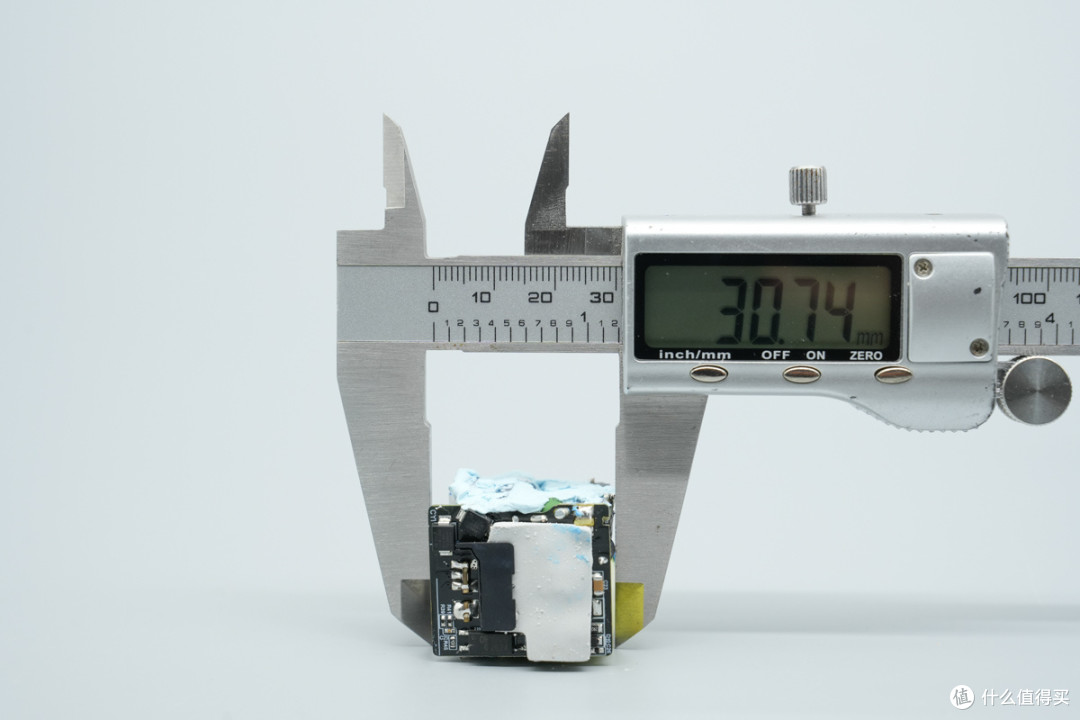

测得PCBA模块的厚度约为30.74mm。

PCBA模块输入端一侧如图所示。

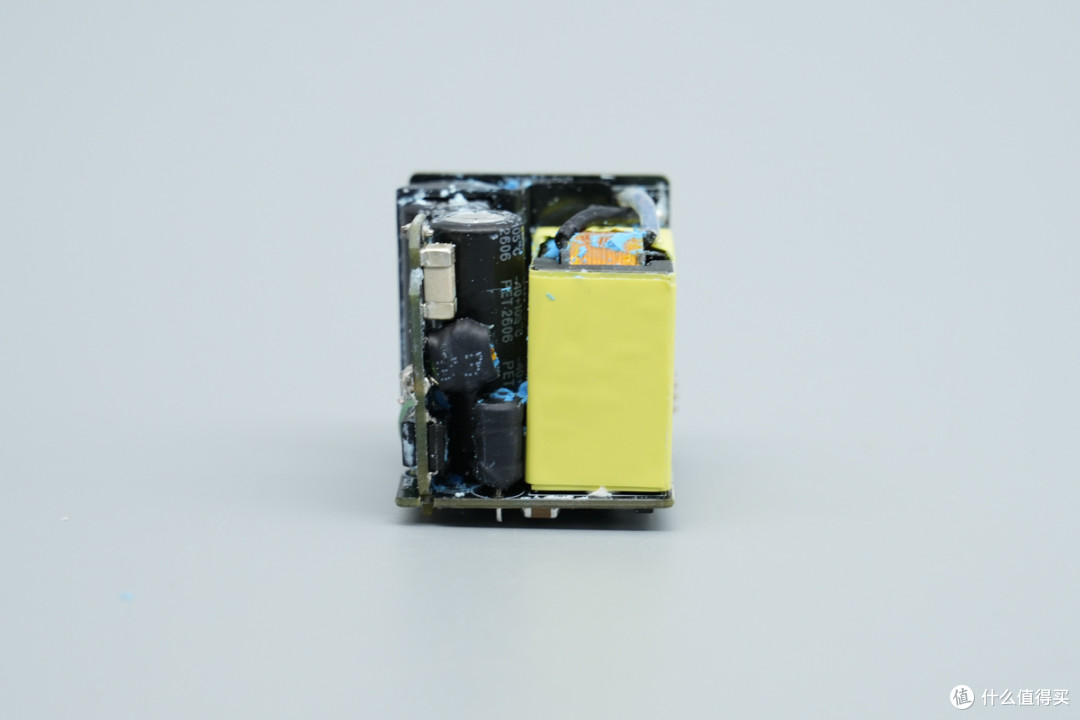

PCBA模块变压器一侧如图所示。

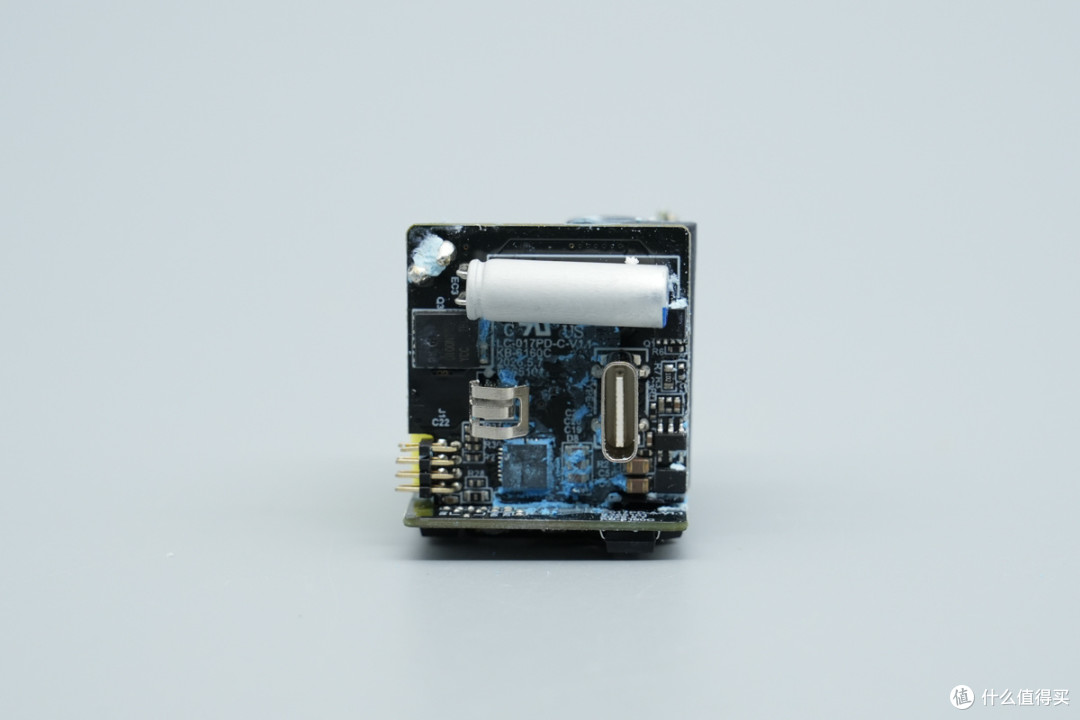

输出端一侧如图所示。

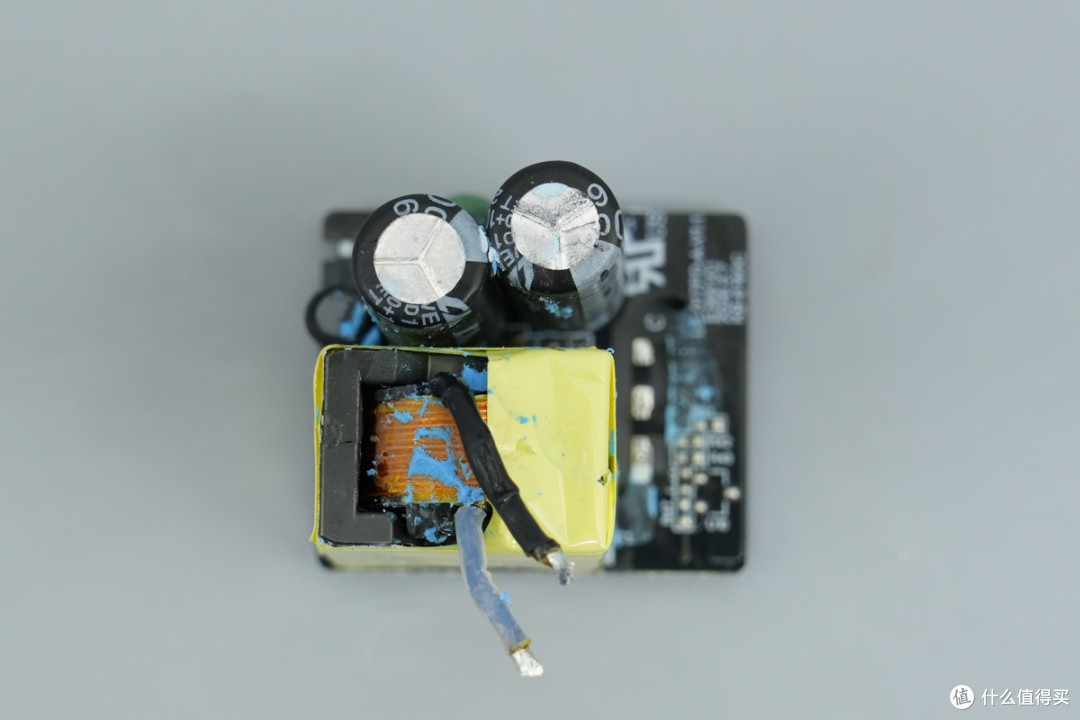

PCBA模块俯视图如图。

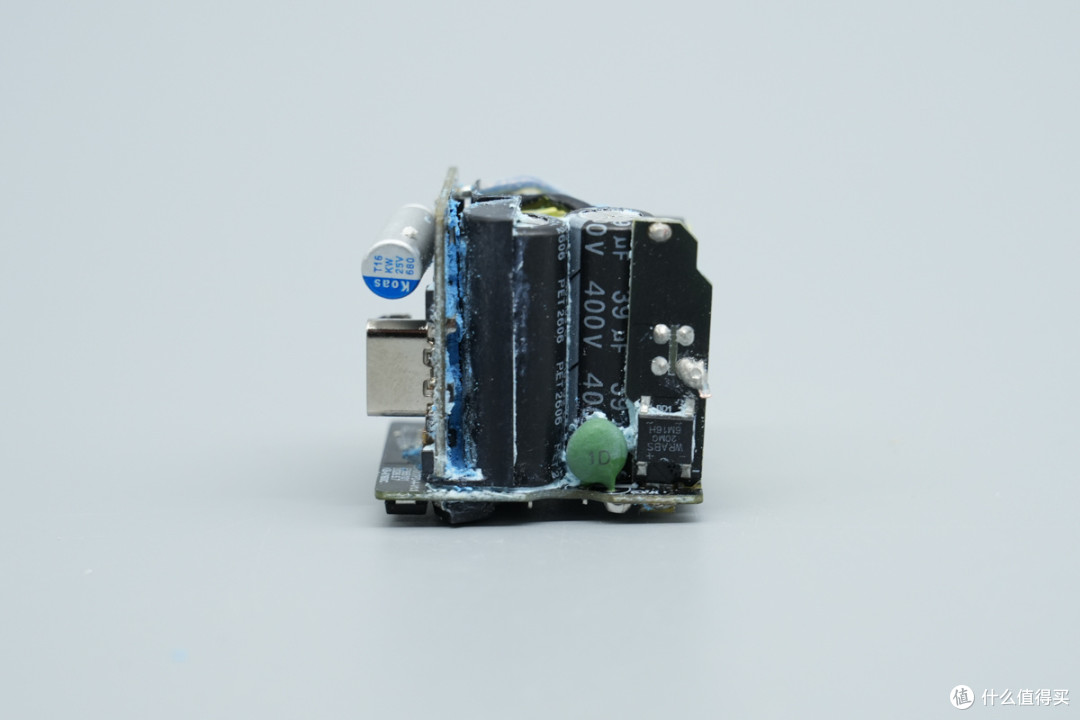

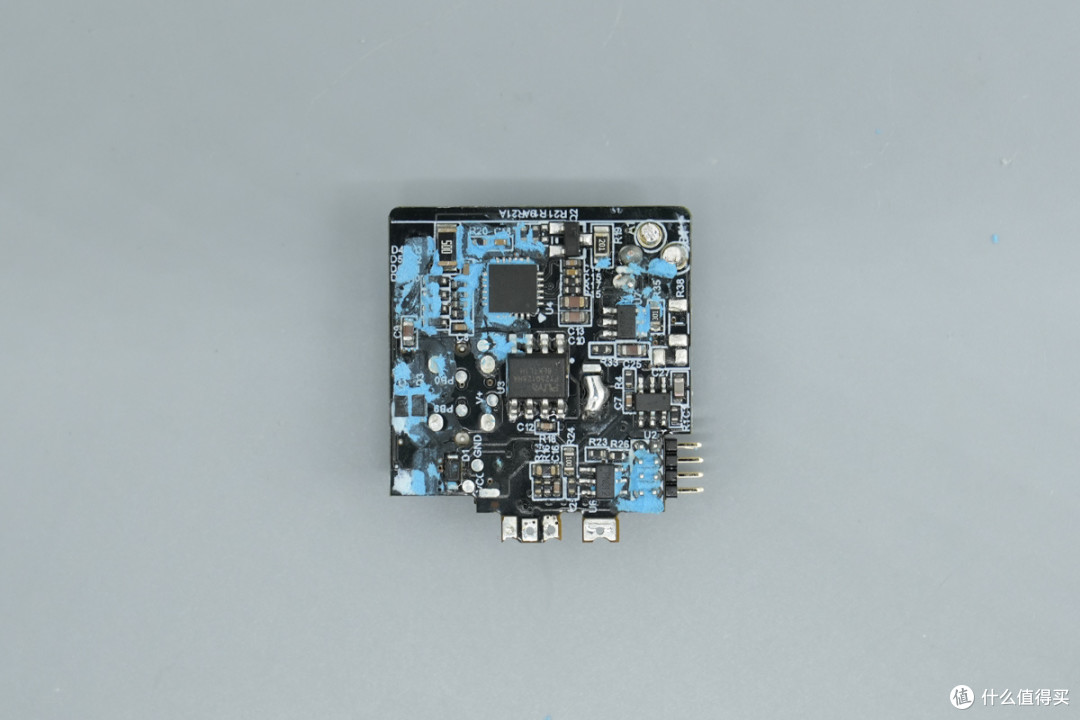

PCBA模块背面如图所示。

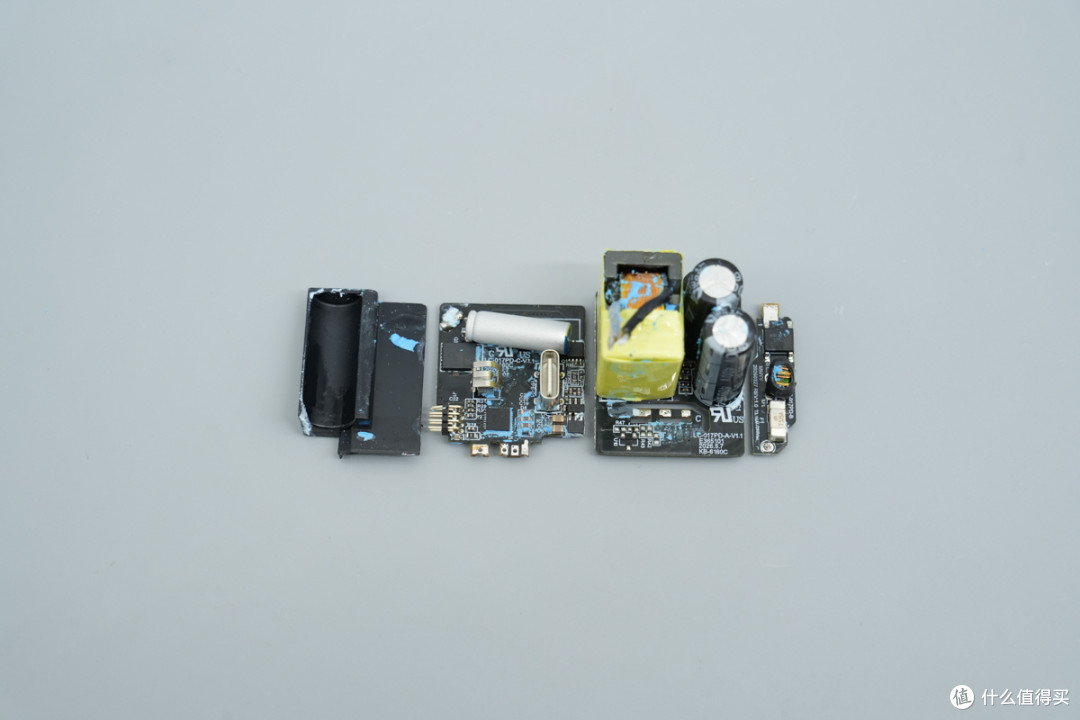

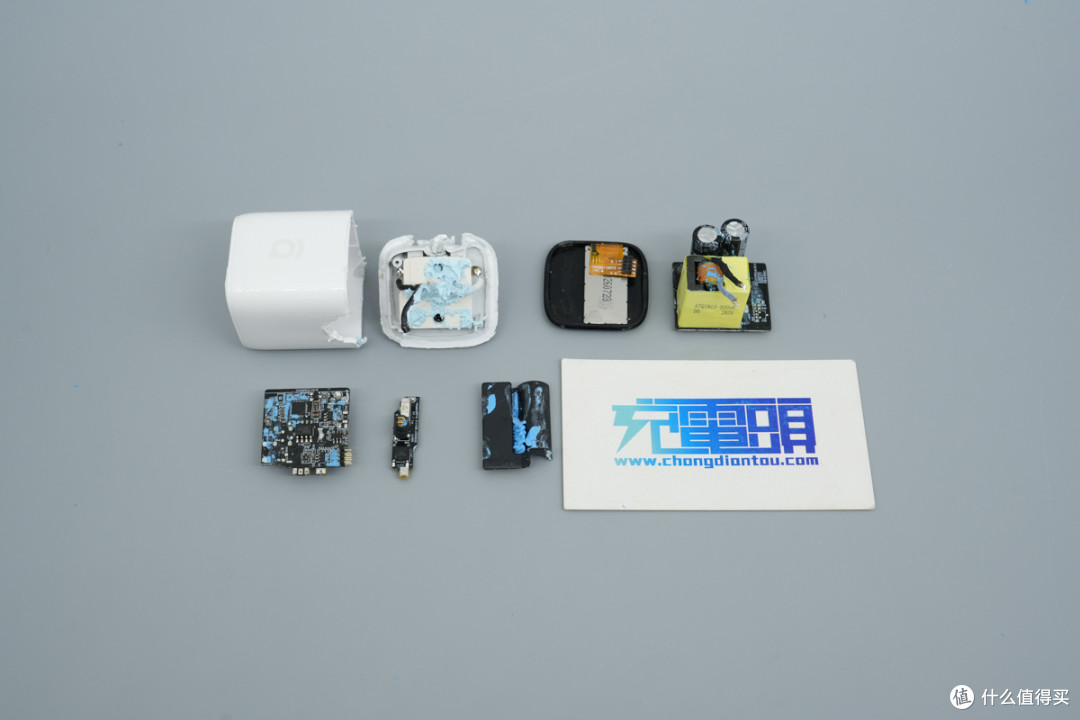

将PCBA模块多块小板依次分离。

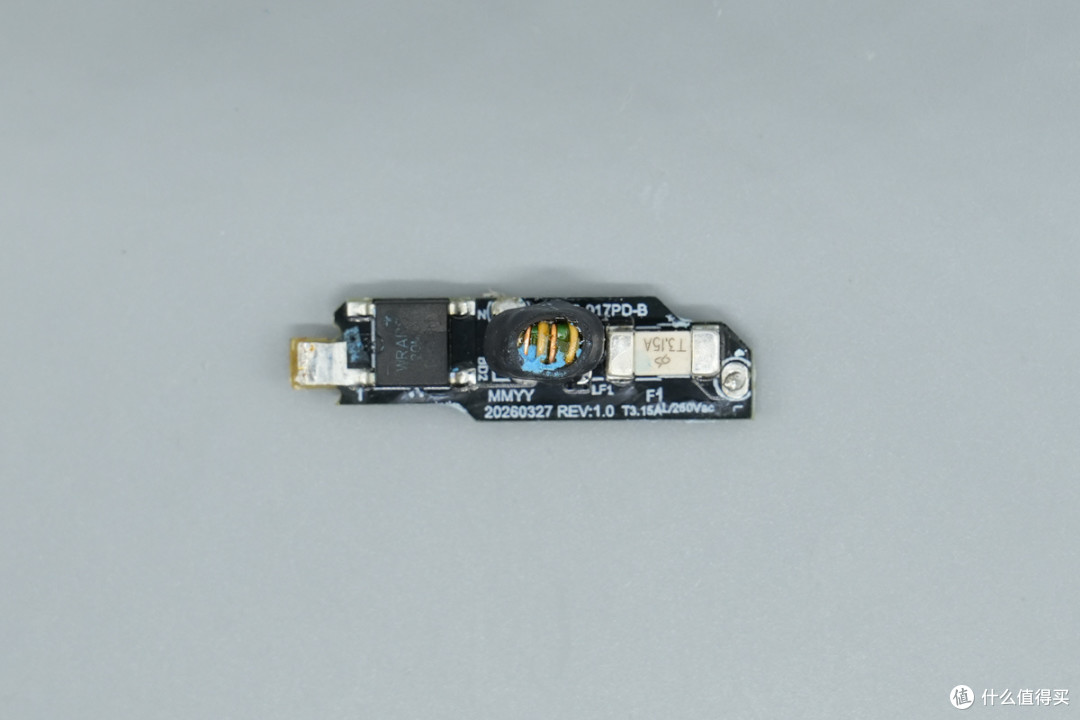

EMI滤波小板正面设有保险丝、共模电感以及整流桥。

EMI滤波小板背面设有另一颗整流桥。

变压器小板正面设有高压滤波电容、变压器等。

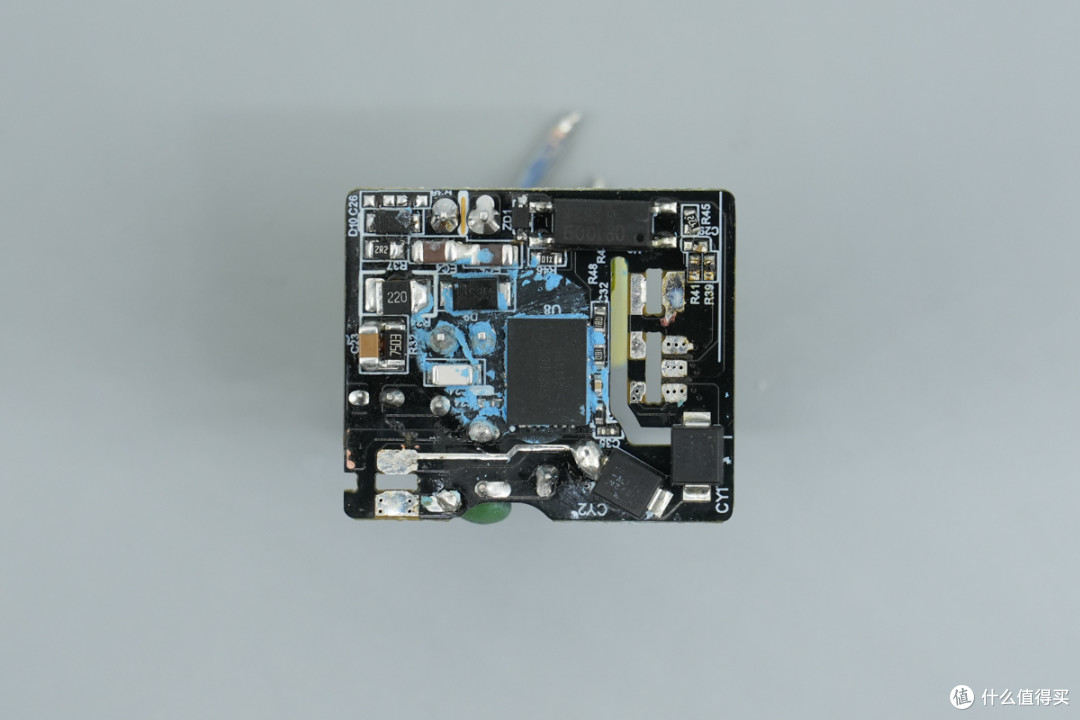

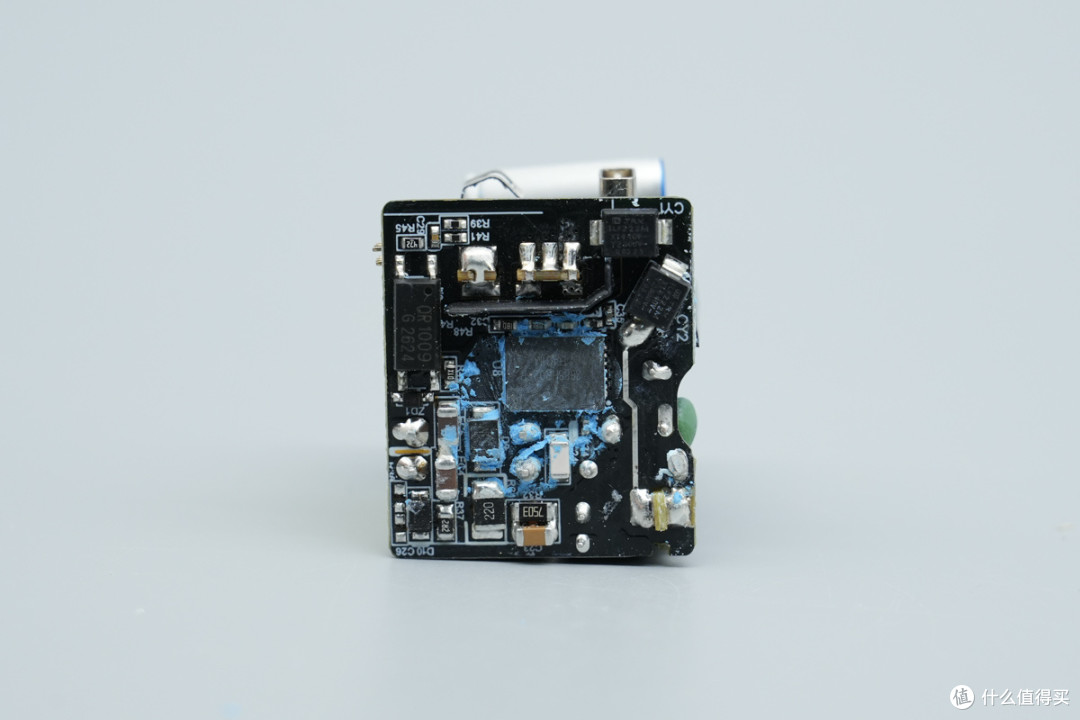

变压器小板背面设有初级主控芯片、光耦以及贴片Y电容等元器件。

输出端小板正面设有MCU、同步整流管、VBUS管、输出滤波电容、USB-C母座等元器件。

输出端小板背面设有同步整流芯片、触摸芯片、协议芯片、NOR Flash等元器件。

可见产品采用QR+SR开关电源架构，智显屏通过内置的MCU驱动控制。

产品初级侧电路解析

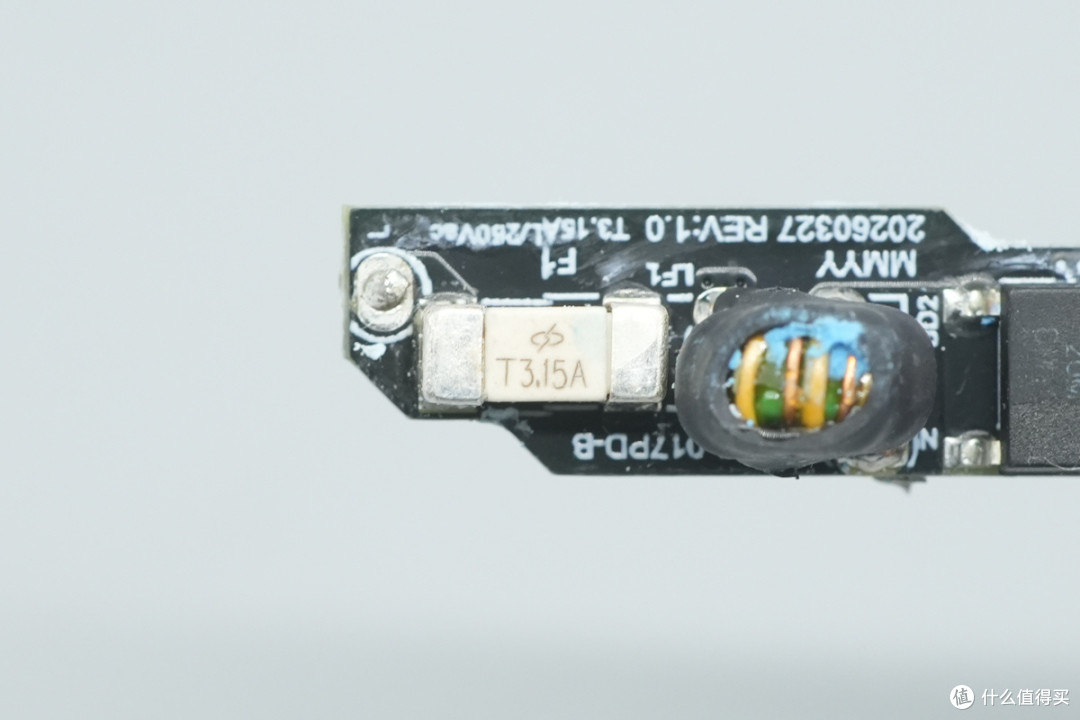

贴片延时保险丝特写，用于输入端过流保护。

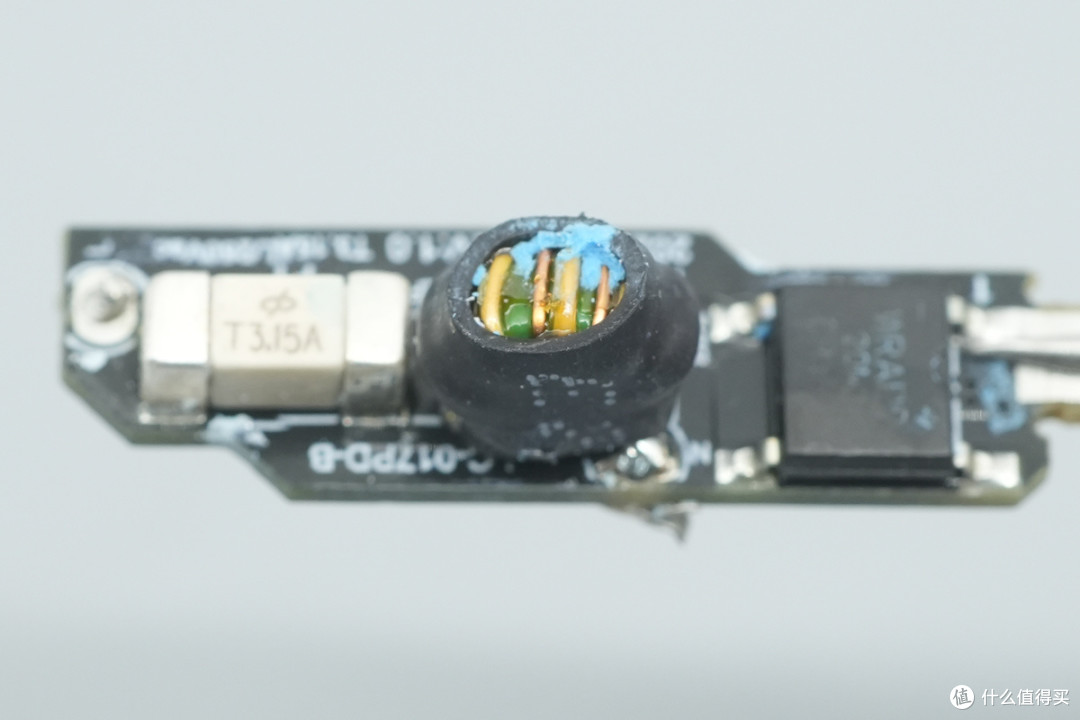

共模电感特写，外套热缩管绝缘，用于滤除EMI干扰。

NTC热敏电阻特写，用于抑制电流。

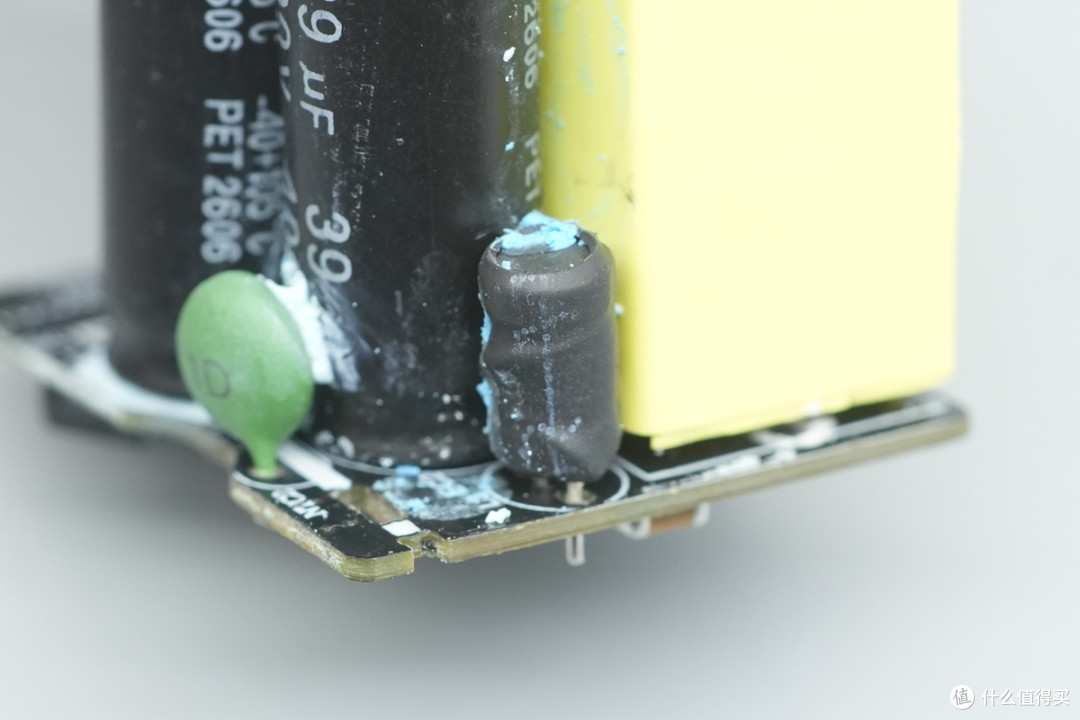

工字电感特写，外套热缩管绝缘。

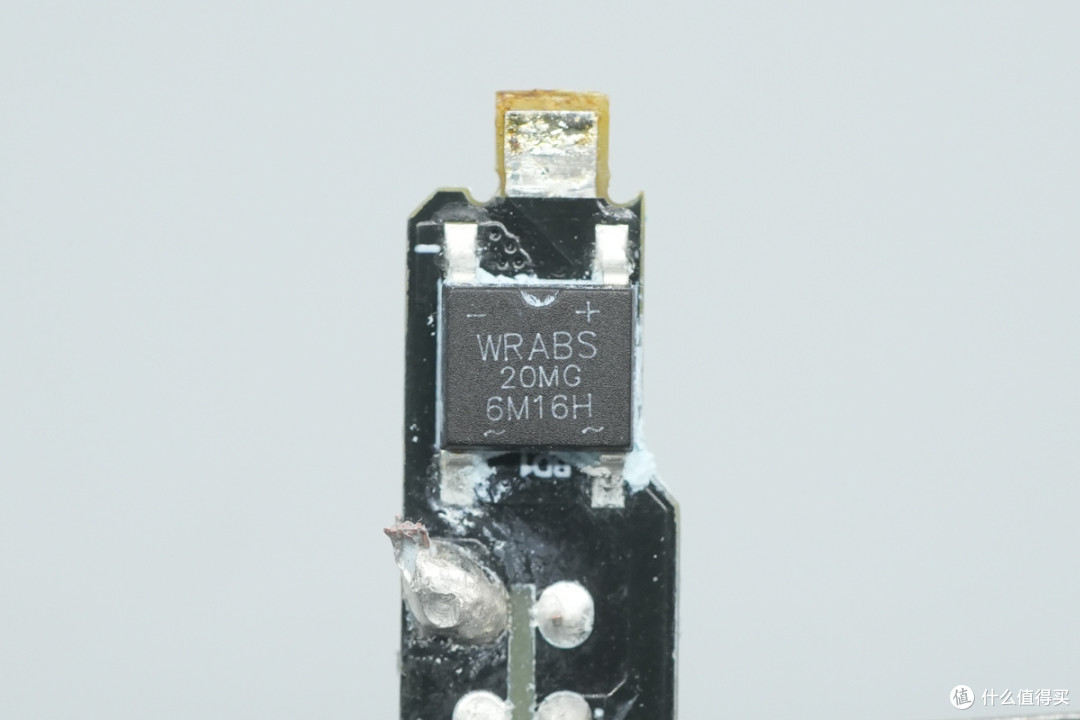

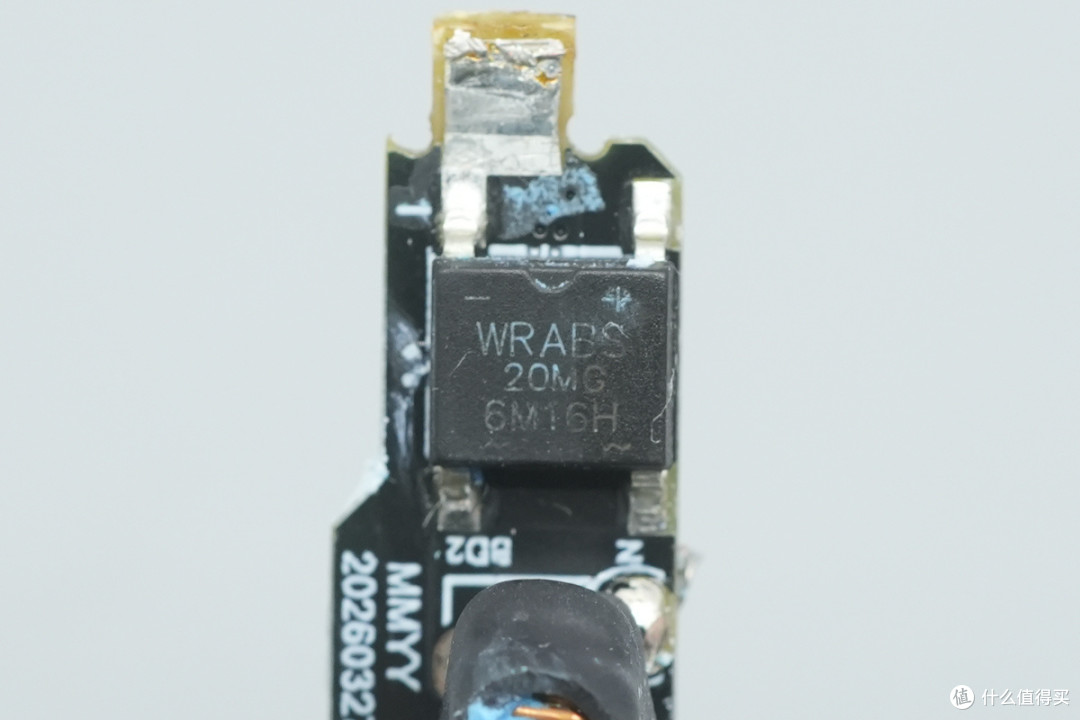

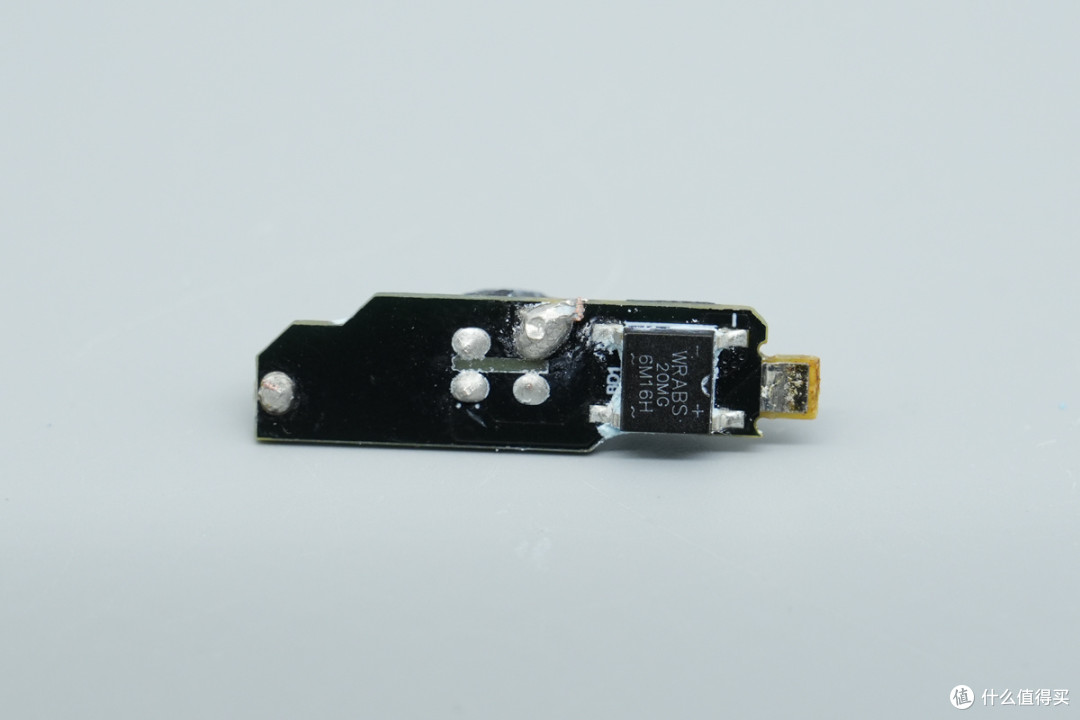

整流桥来自深圳市沃尔德实业有限公司，型号WRABS20MG，规格1000V 2A，采用ABS封装，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

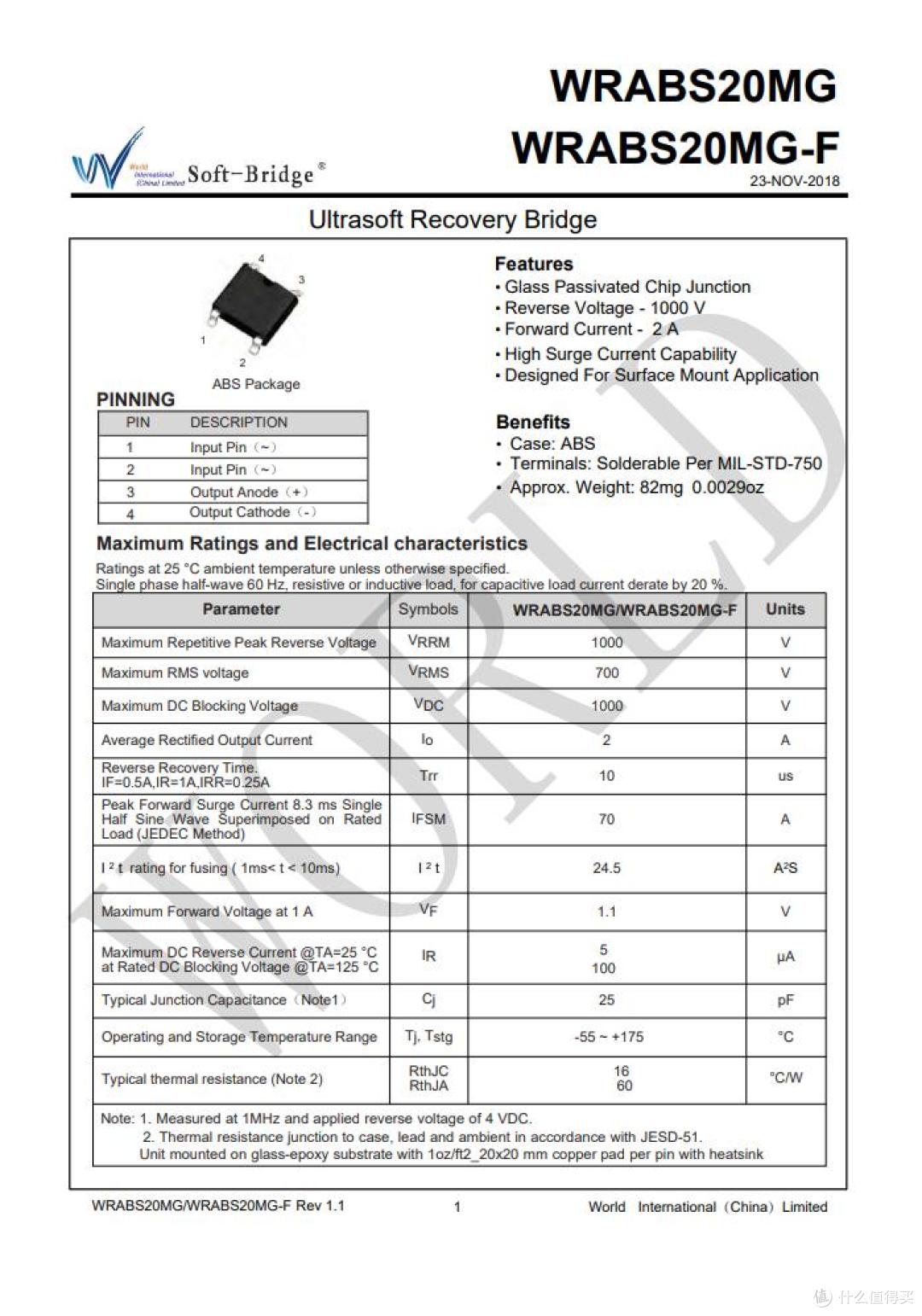

沃尔德WRABS20MG资料如图。

另一颗沃尔德WRABS20MG，两颗均摊发热。

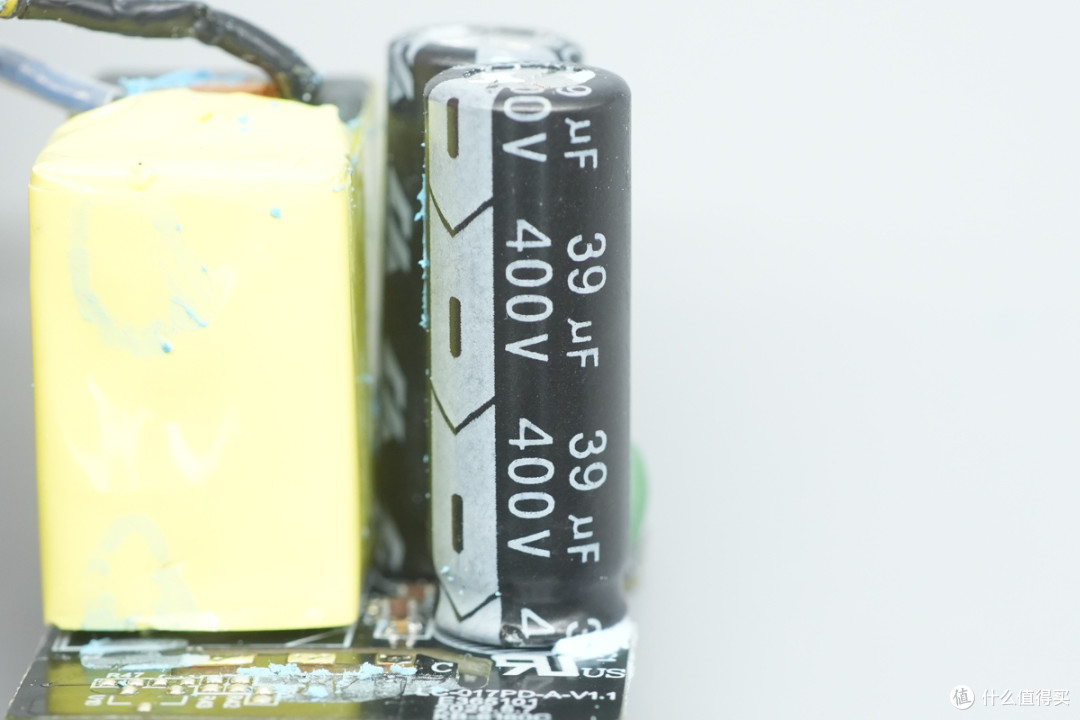

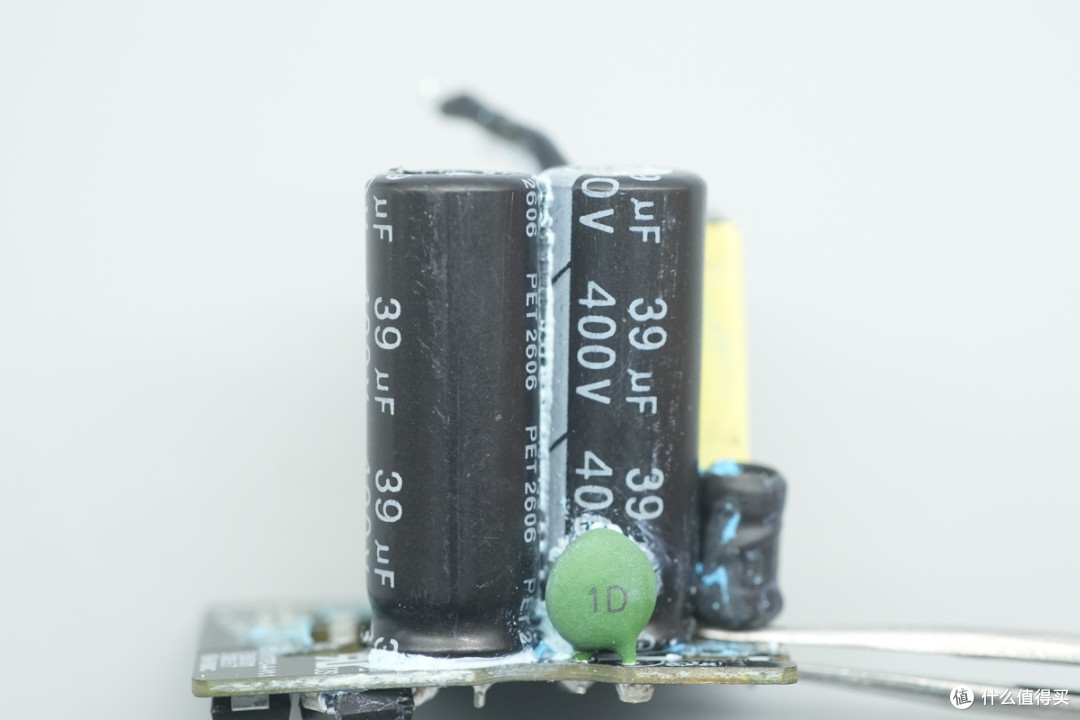

高压滤波电解电容特写，规格为400V 39μF。

另一颗同规格电容。

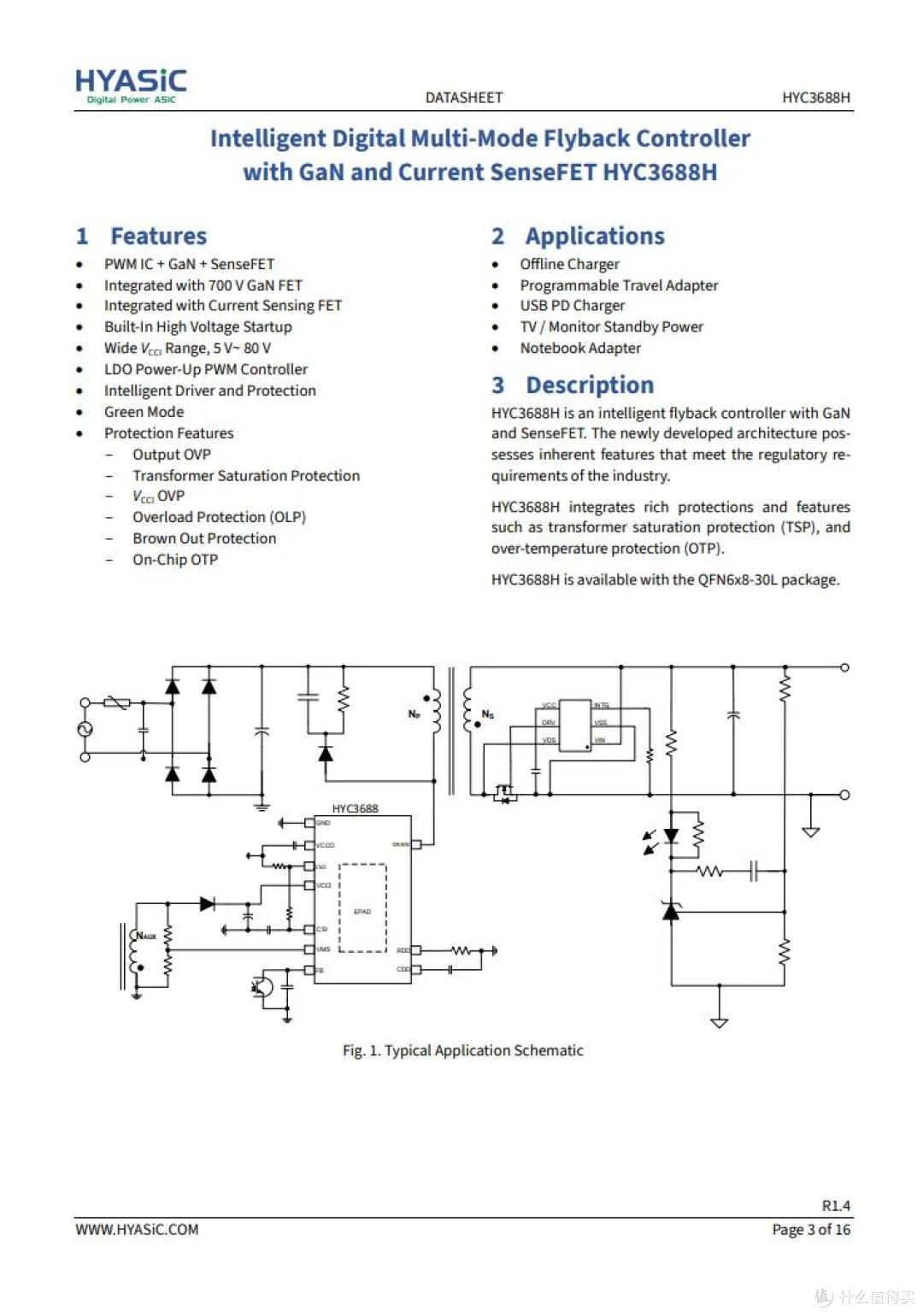

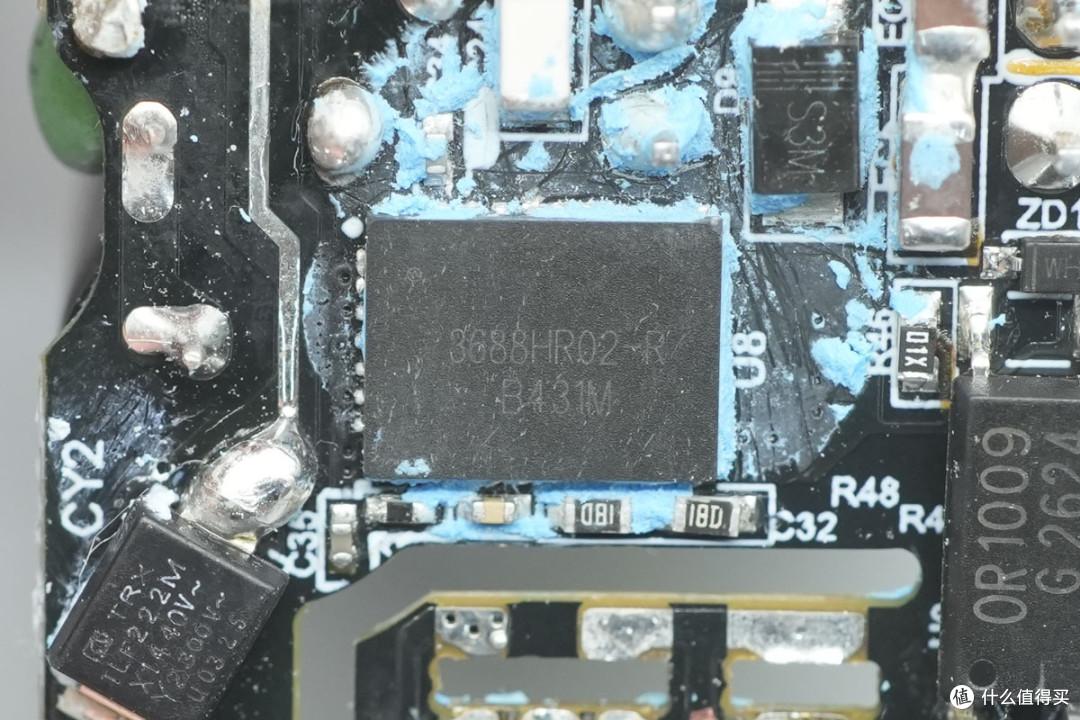

产品内置的初级主控芯片来自HYSiC华源智信，型号HYC3688H，采用QFN6*8封装，HYC3688H系列产品是集成PWM+ Sense Fet + GaN的三合一控制器。

相关阅读：华源智信推出合封 GaN 芯片 HYC3688H

该芯片采用无损电流检测技术，集成了高压启动，消除通用的采样电阻，进一步提升效率，减少外围器件，降低系统成本。

芯片内部集成700V DGaN，贴合市场需求，非常适合小体积电源。专利D-GaN驱动技术和可调节开关速度改善辐射EMI特性。

DFN6mmX8mm封装，有效兼顾成本和散热。搭配华源同步整流芯片，确保系统可靠工作在CCM/QR/DCM模式。

为了确保系统安全，HYC3688H提供了丰富且完善的内部保护功能，包括输出过压保护、变压器饱和保护、过载保护、过温保护以及掉电保护等。

该产品广泛应用于电视/显示器电源、USB PD充电器及笔记本电脑适配器等领域。

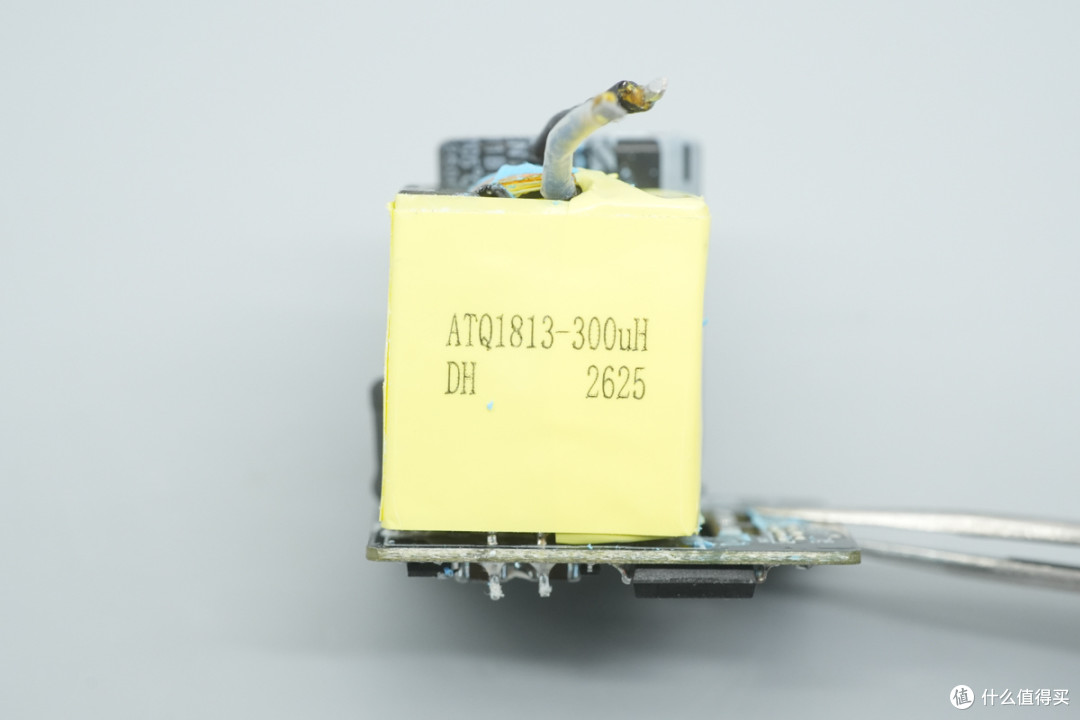

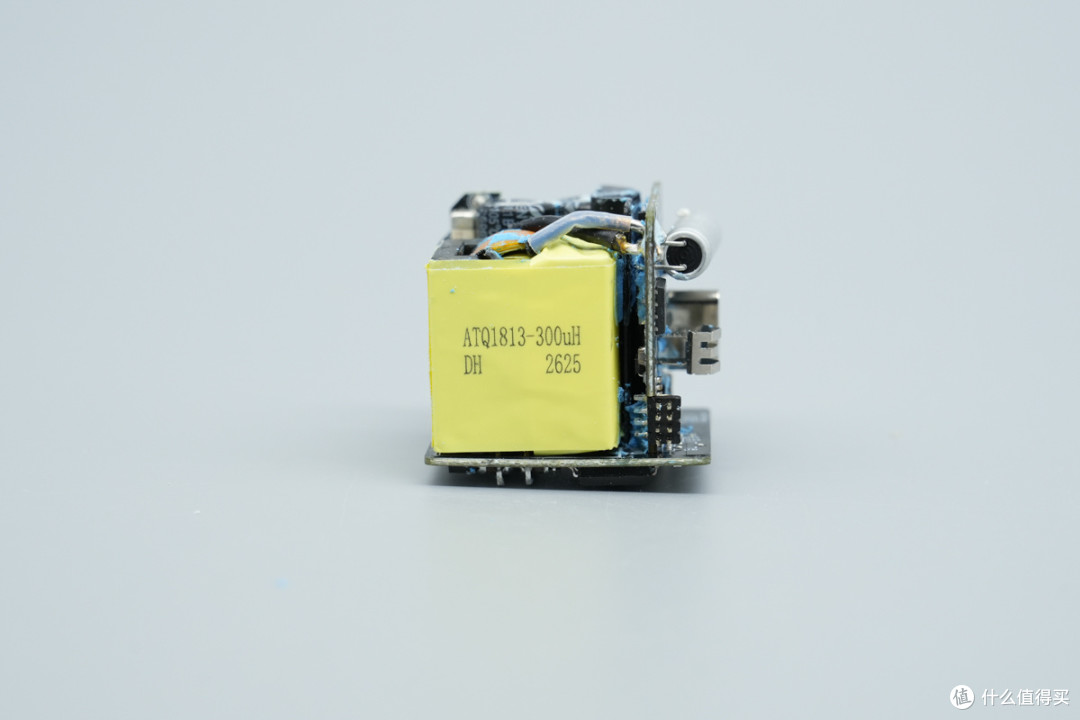

变压器喷码ATQ1813-300μH。

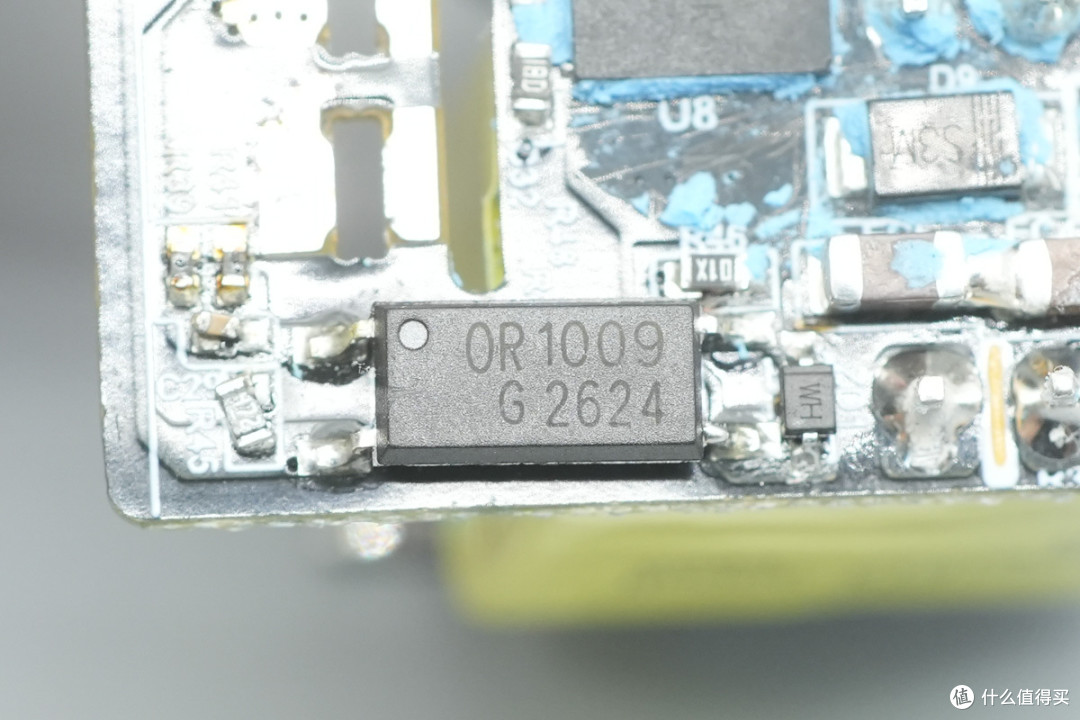

一颗光耦特写，用于输出电压反馈及调节。

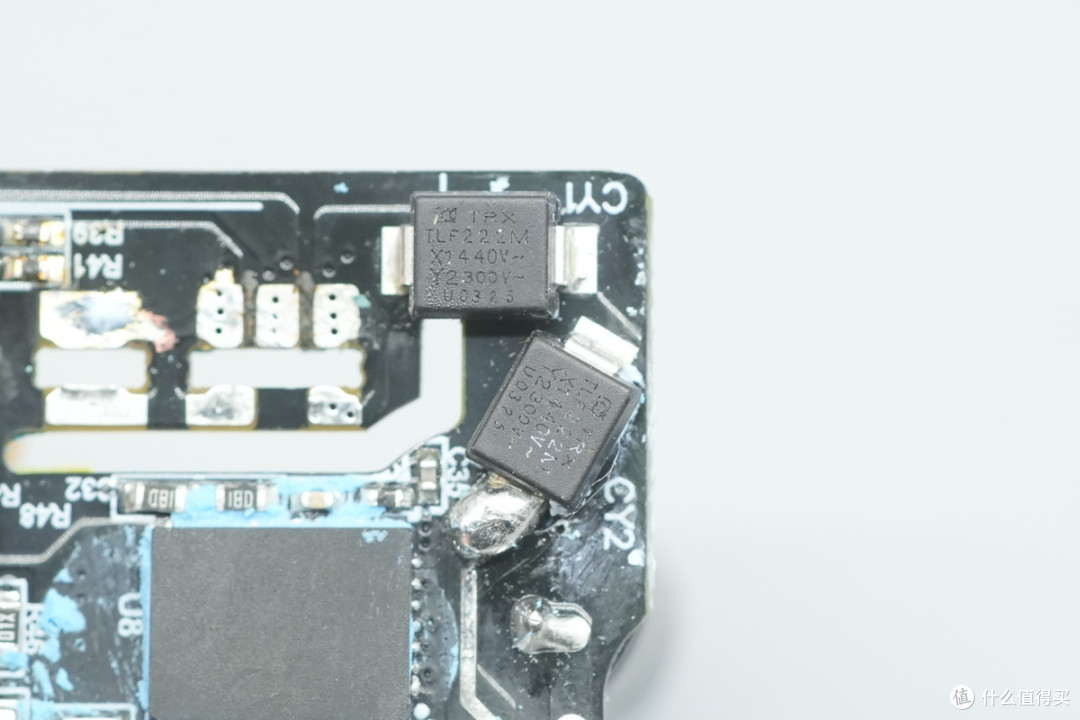

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号为TAY2222MF。

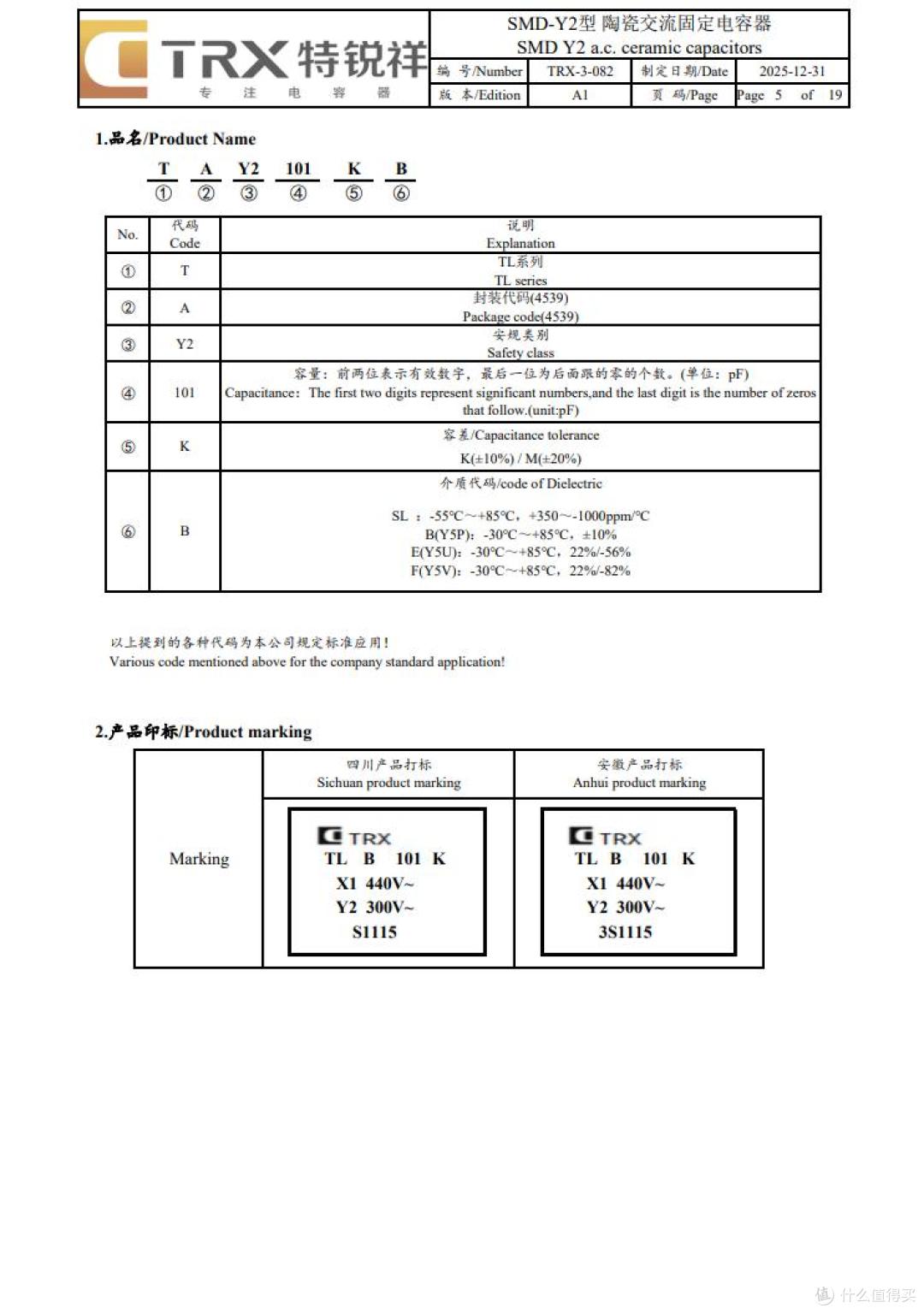

特锐祥贴片Y电容资料信息。

相关阅读：体积小，重量轻，特锐祥贴片Y电容获超百款设备采用

同步整流电路解析

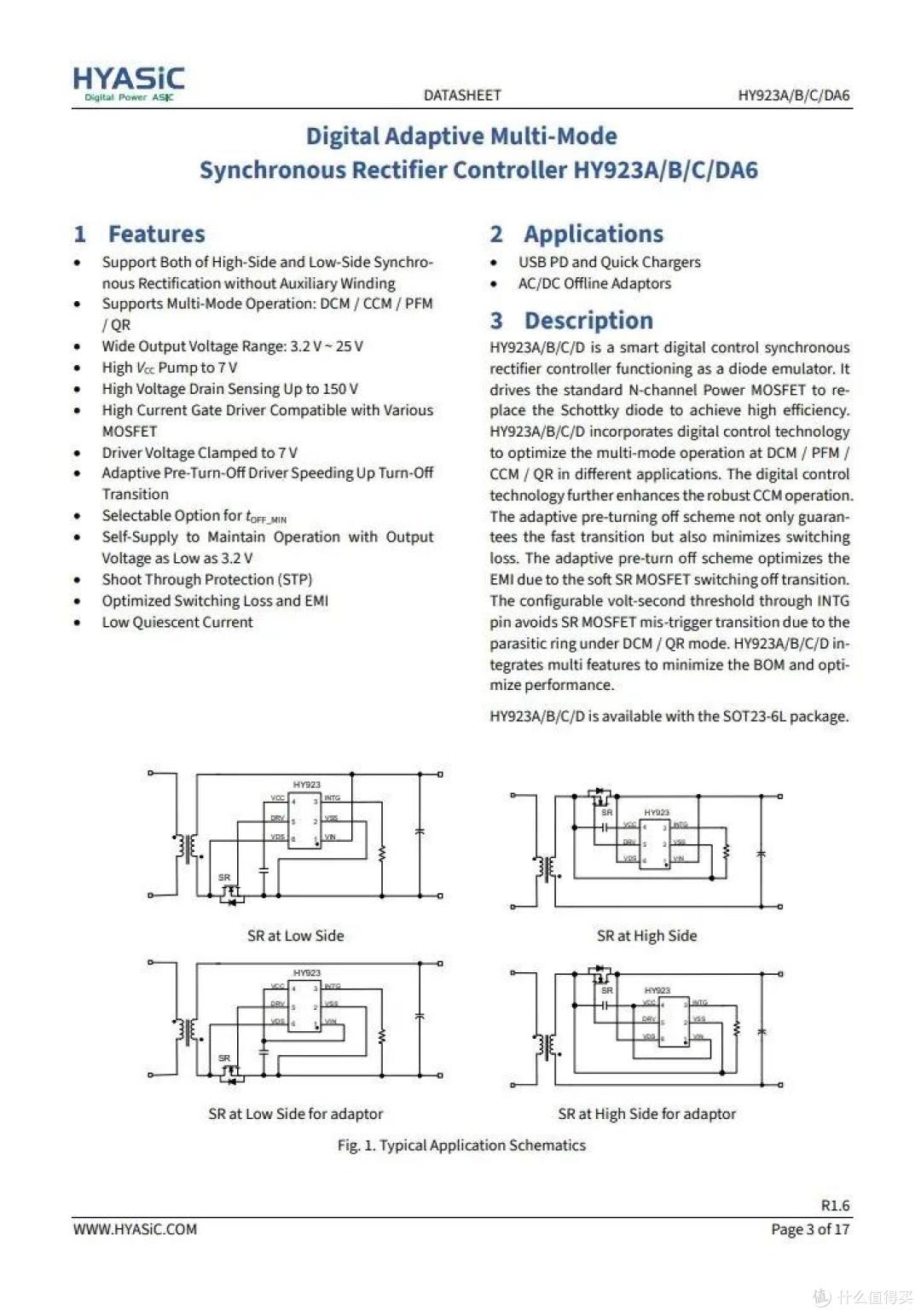

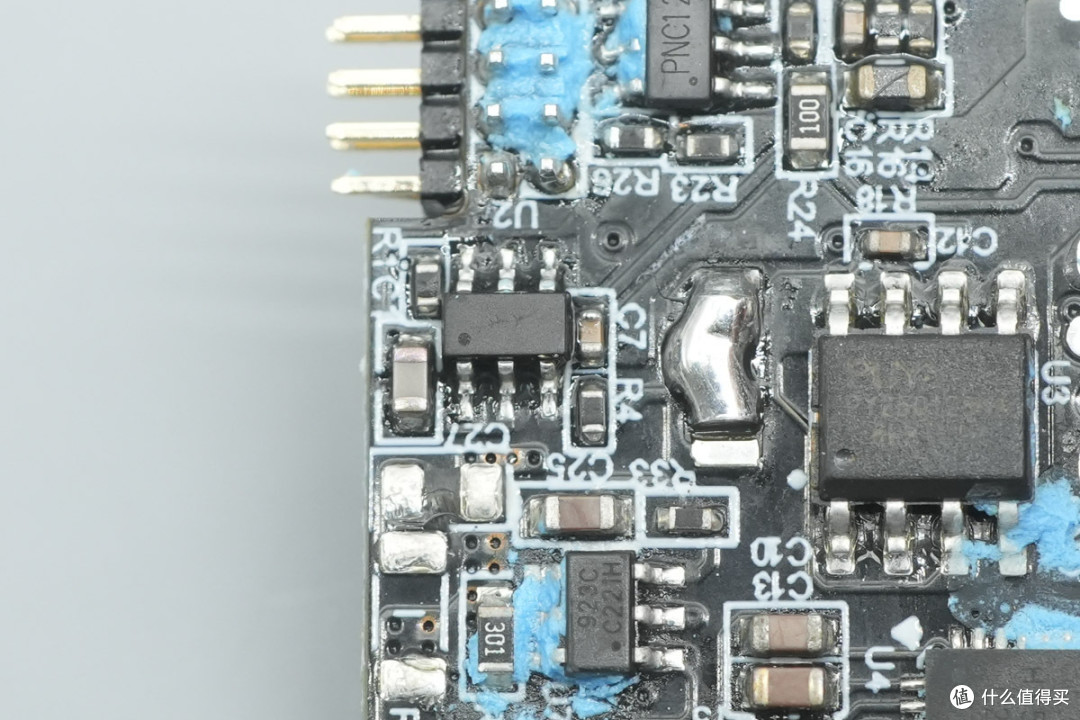

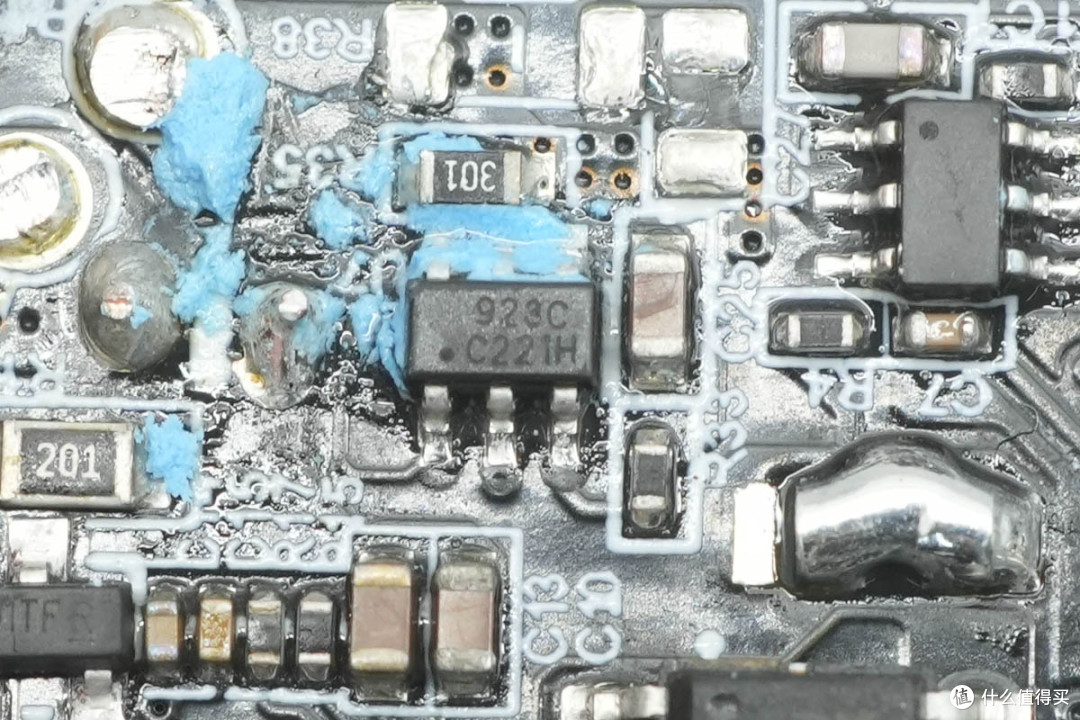

产品内置的华源智信HY923C是一款智能数字控制多模式同步整流控制器，采用SOT23-6封装，可作为二极管模拟器工作，通过驱动标准NMOS替代肖特基二极管，从而降低副边整流损耗并提升系统效率。

相关阅读：华源智信 HY923 助力快充产品高功率密度设计

该芯片支持高侧和低侧同步整流应用，无需辅助绕组供电，适应3.2V~25V宽输出电压范围，并支持高达150V的高压漏极检测。

HY923采用数字控制技术，可针对DCM、PFM、CCM、QR等多种工作模式进行优化，适用于USB PD快充、AC/DC离线适配器等应用场景。

HY923还具备自适应预关断控制，可在保证快速状态转换的同时减少开关损耗，并通过柔性关断过程改善EMI表现。

芯片支持通过INTG引脚配置伏秒阈值，避免DCM或QR模式下因寄生振铃导致同步整流MOSFET误触发，并集成防直通保护、低静态电流等特性，有助于提升整机可靠性和能效表现，是PD快充及AC/DC离线适配器等应用的理想选择。

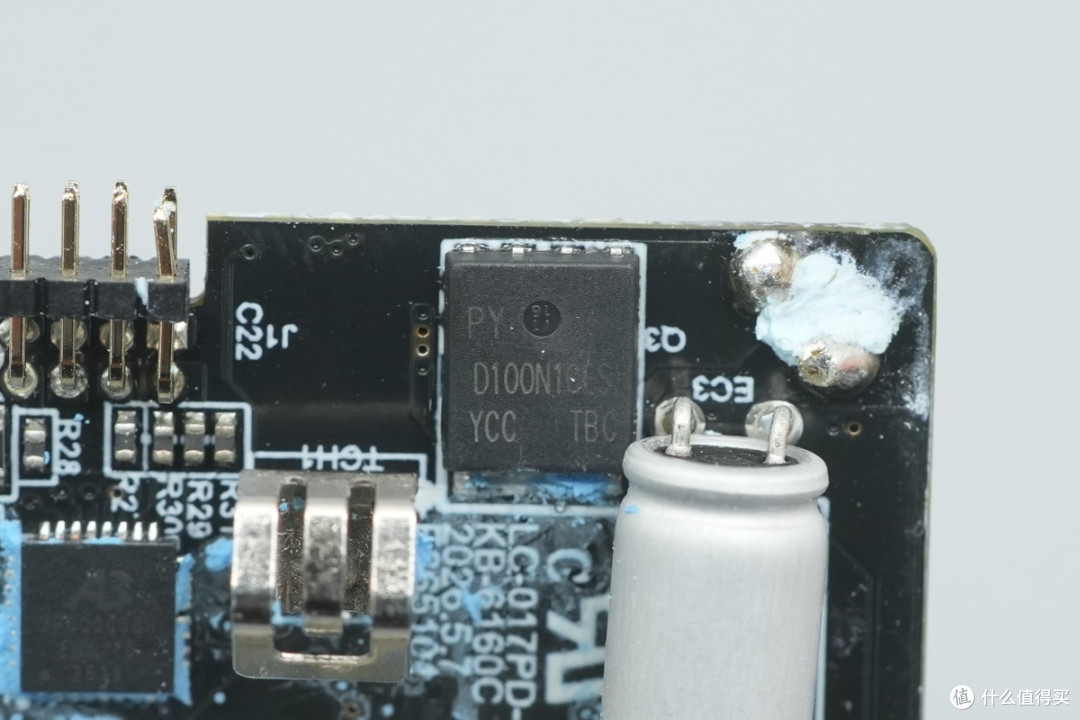

一颗同步整流管来自PINGWEI平伟，型号为D100N10ES，规格为100V 5mΩ，采用DFN5*6封装。

快充输出电路解析

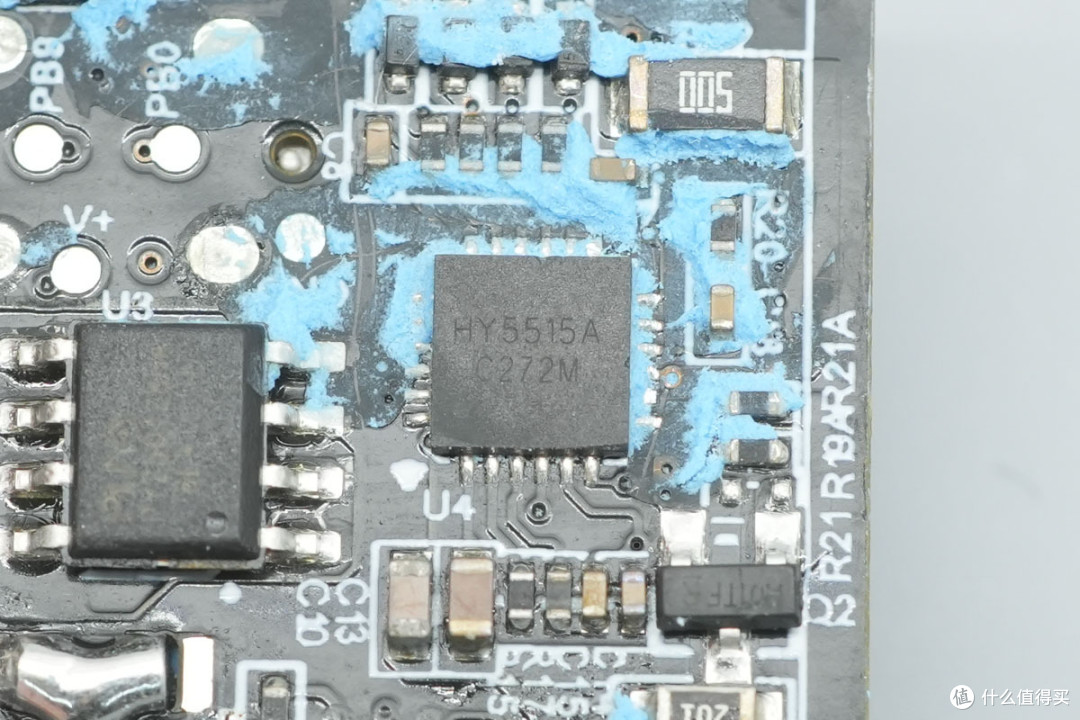

内置的协议芯片来自华源智信，型号为HY5515A。该芯片是一款高性价比快充协议芯片，内置32位ARM内核MCU，配备32Kb Flash及 4Kb SRAM，采用QFN24封装。

相关阅读：华源智信推出高集成 MCU 架构快充协议芯片 HY5515A

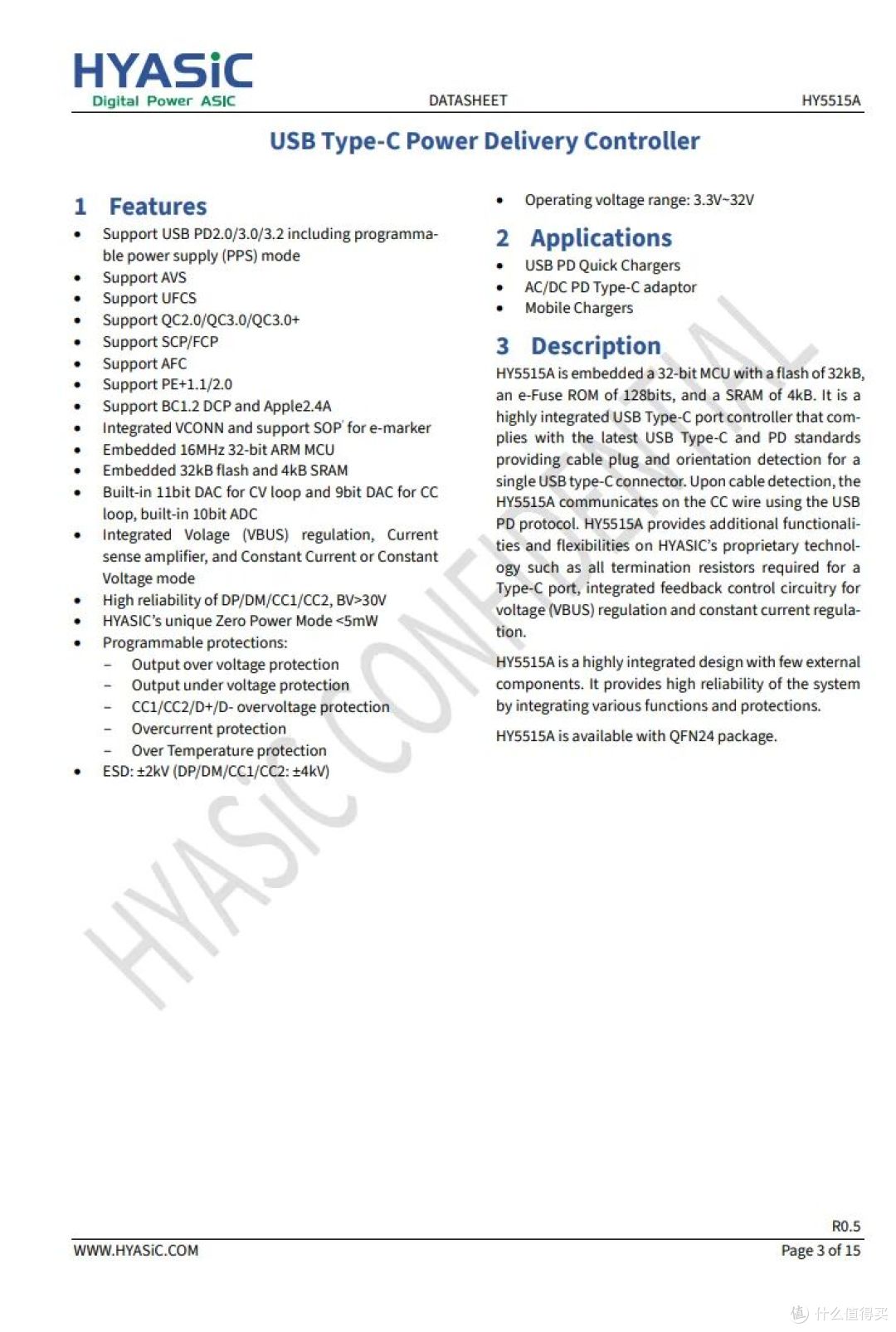

HY5515A支持PD3.2、PPS、QC3.0+及UFCS等多种快充协议，支持AVS/DPS，专为各类高性能PD快充设计。

HY5515A支持I2C和串口通信，为智能交互屏提供各类系统参数，电压、电流、功率等信息，能够快速识别iPhone 17/16/15系列产品。

HY5515A内置全面的可编程保护功能，涵盖过压、欠压、过流及过温保护。结合强效的ESD防护能力，能够确保系统的高可靠性。

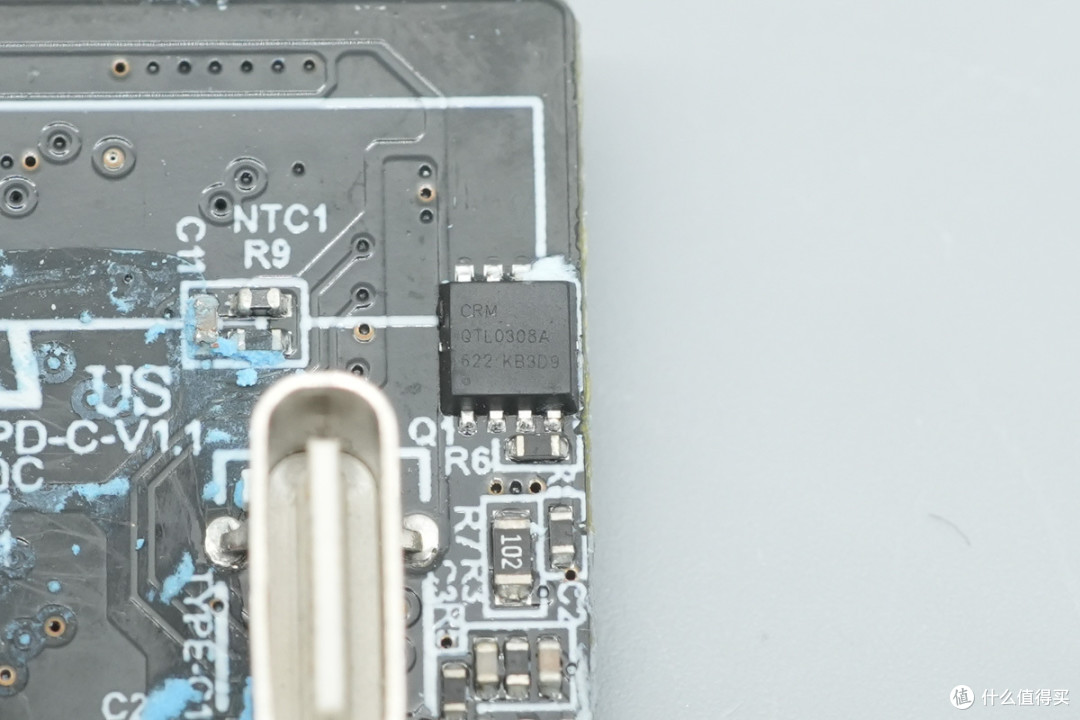

一颗VBUS管来自CRM祥瑞微，型号为CRMQTL0308A，规格为30V 6.2mΩ，采用PDFN3333封装。

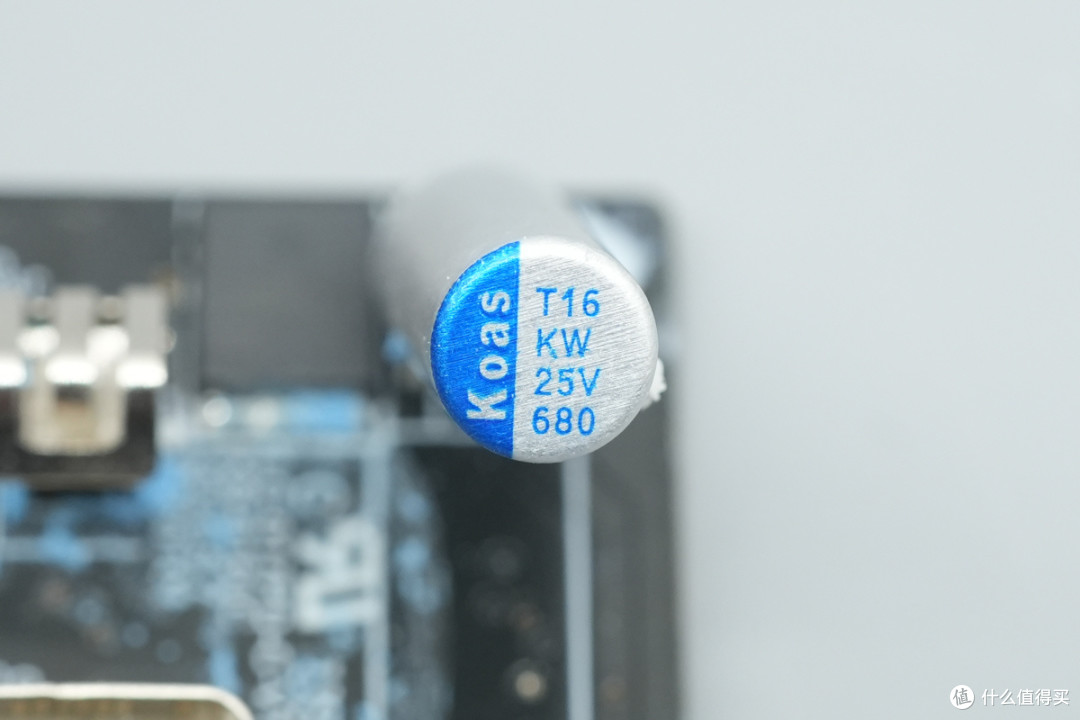

一颗输出滤波电容来自Koshin东佳，规格为25V 680μF。

智显屏电路解析

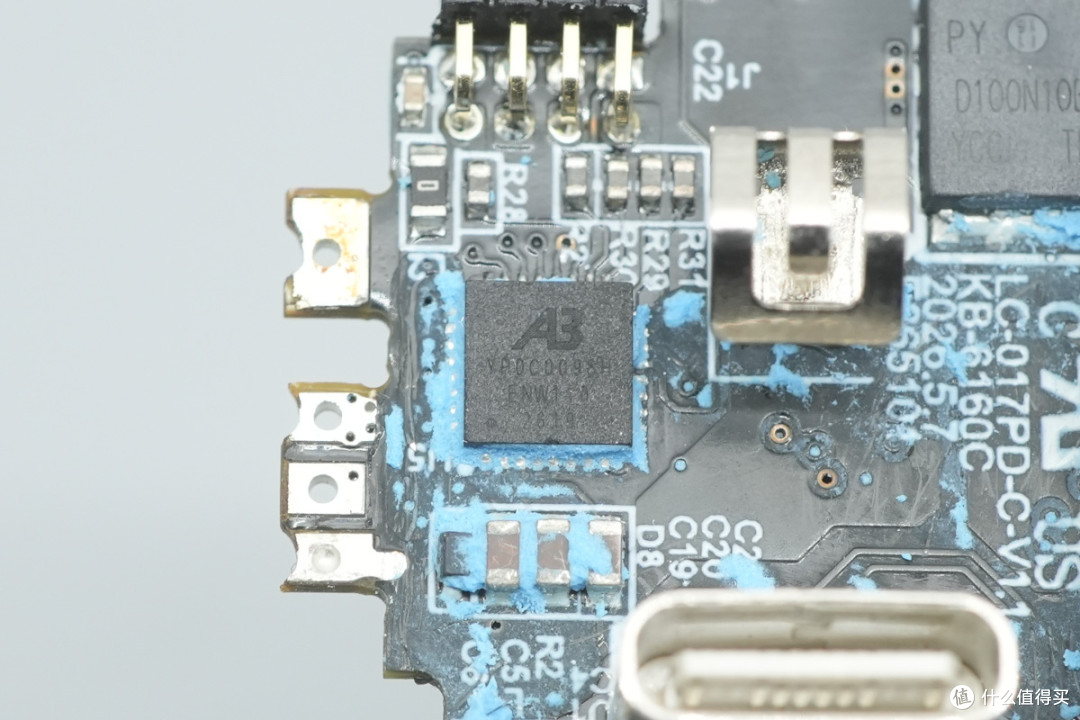

一颗用于屏幕驱动和逻辑控制的MCU丝印YA0C0098H。

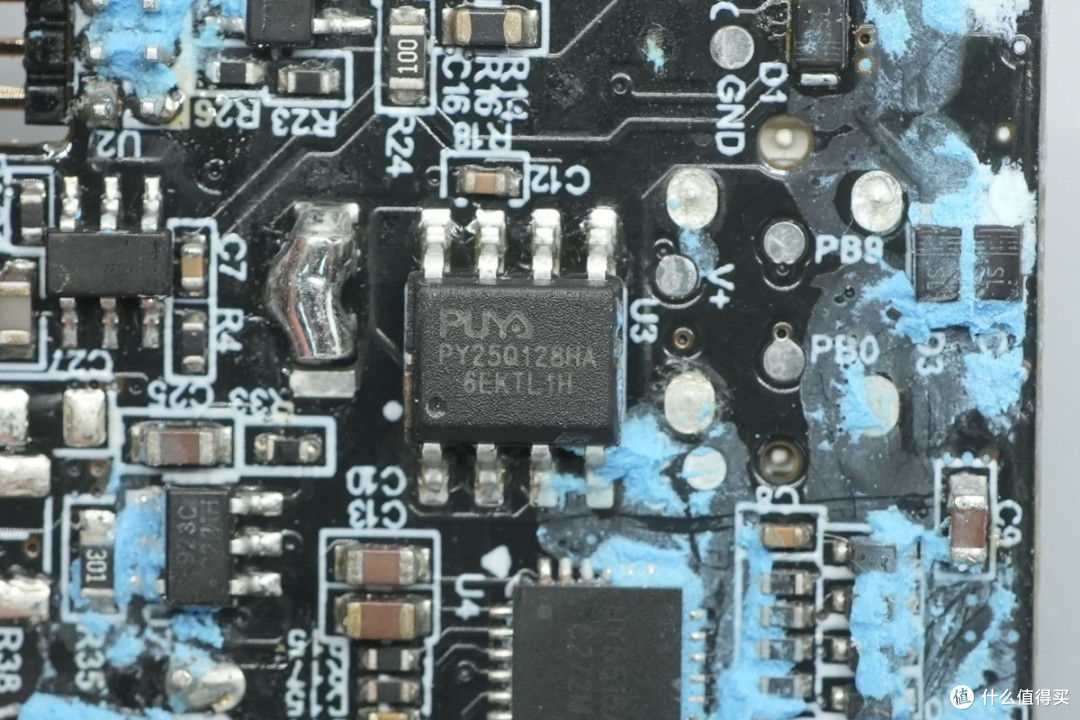

一颗来自Puya普冉的PY25Q128HA存储芯片，容量为128Mbit，采用SOP8封装，用于存储固件信息。

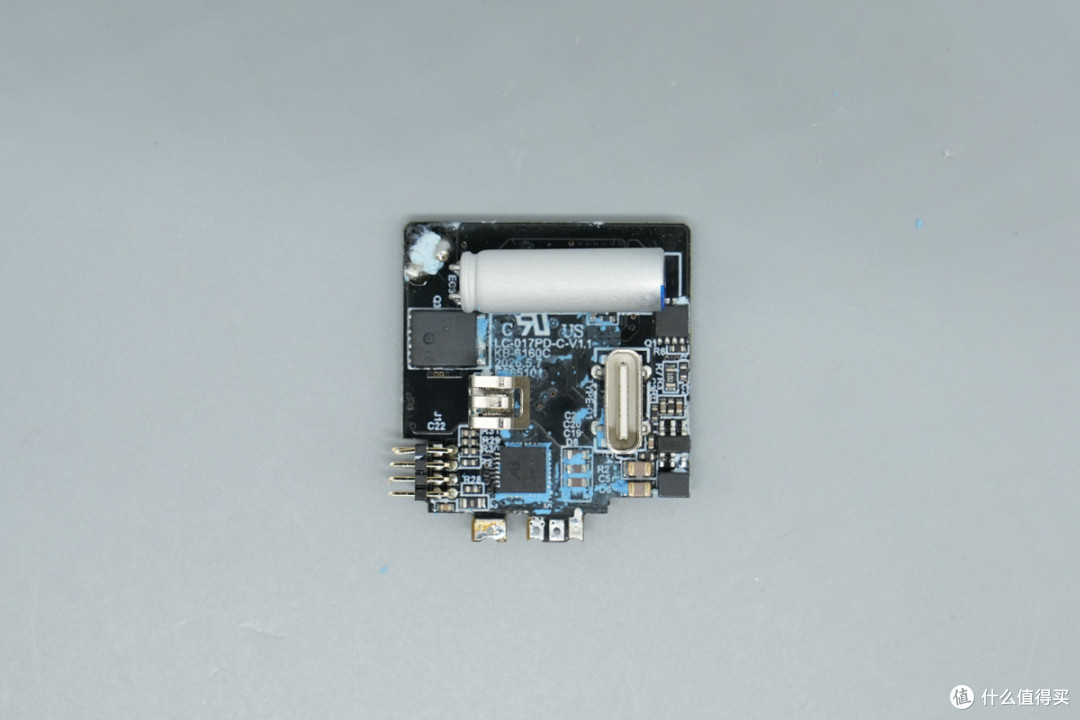

一颗无标触摸IC。

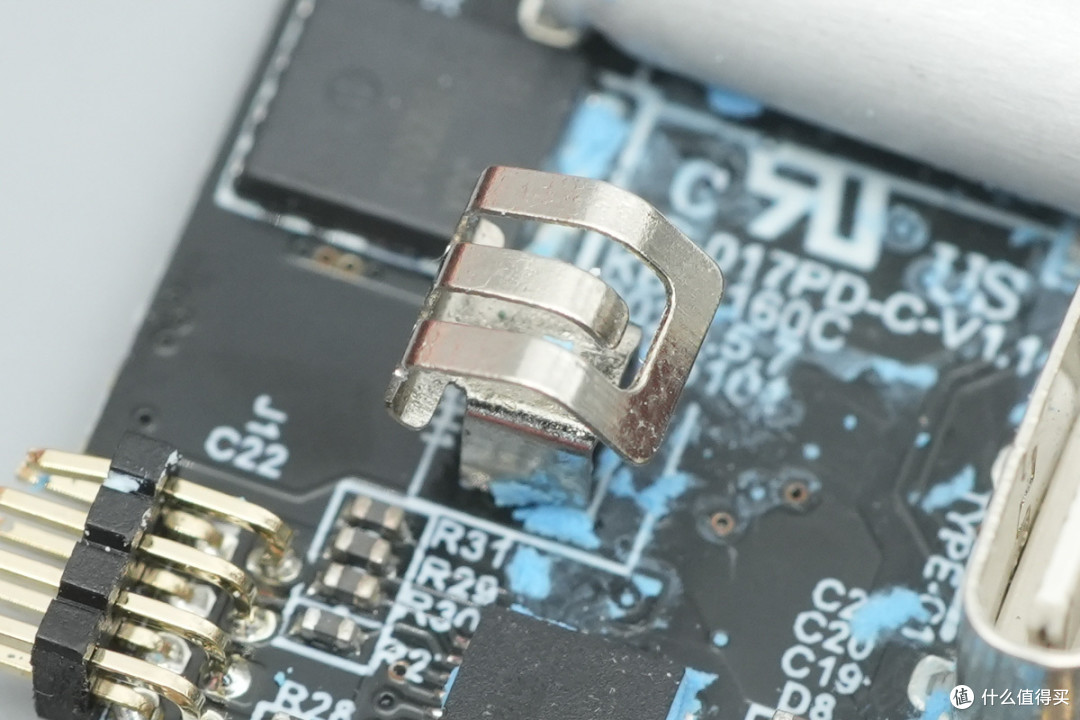

一个导电柱，用于触摸交互按键。

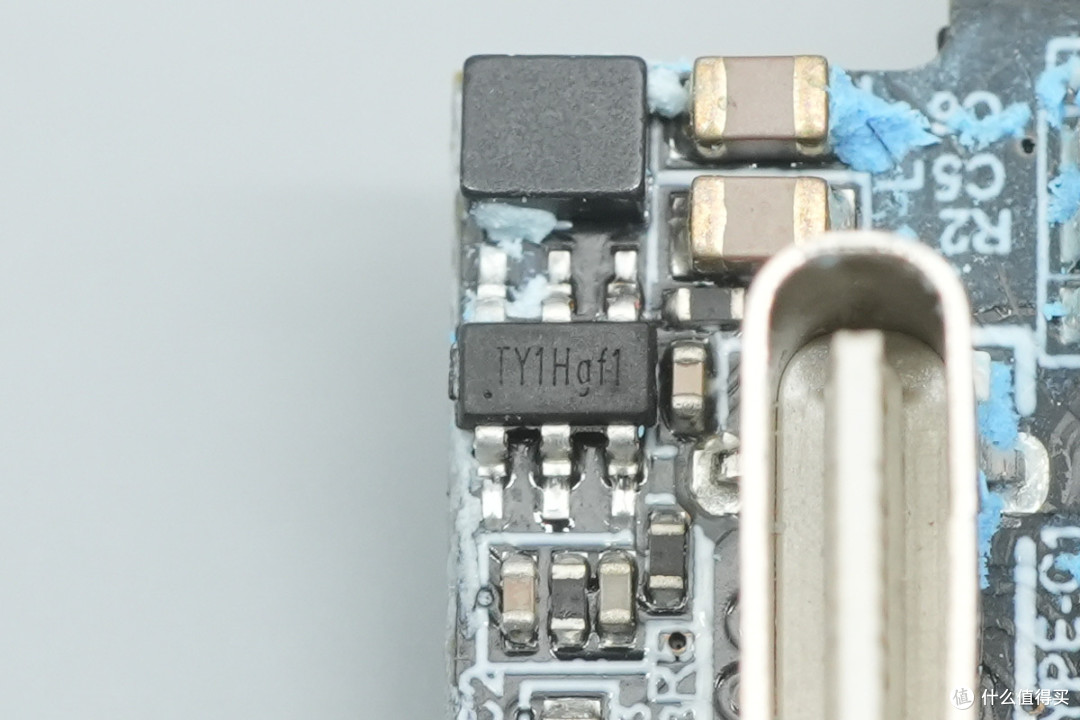

一颗丝印TY1H的芯片。

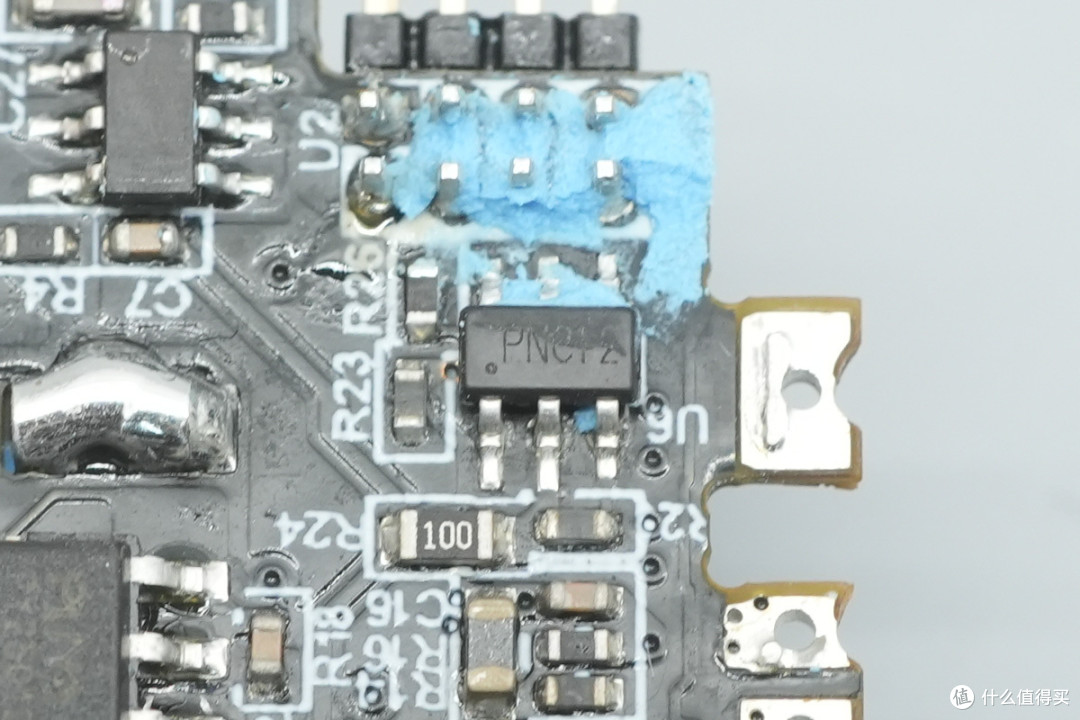

一颗芯片丝印模糊。

全部拆解完毕，来一张全家福。

充电头网总结

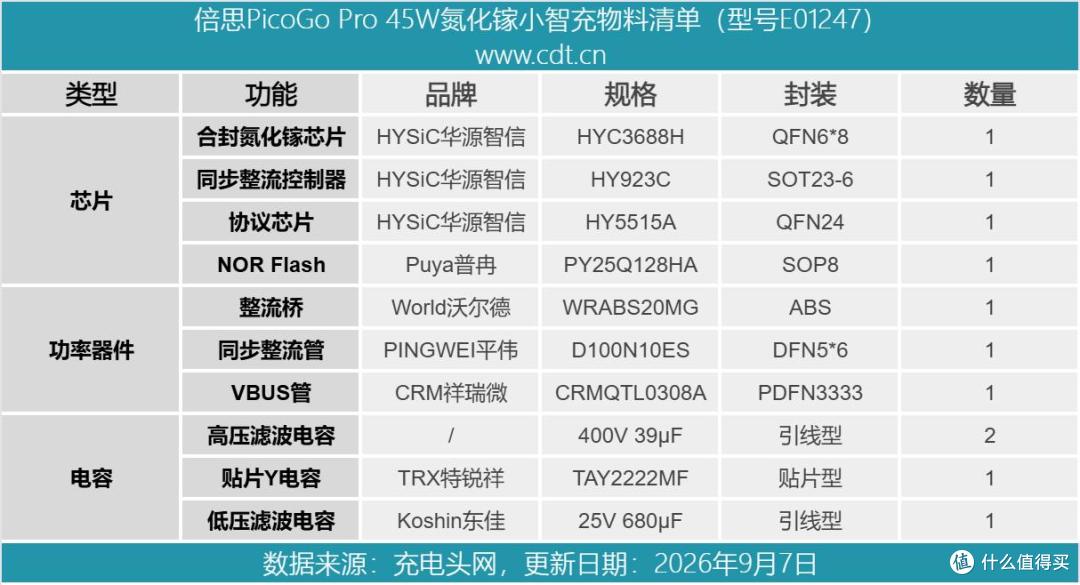

最后附上产品的物料清单，方便大家查阅。

倍思PicoGo Pro 45W氮化镓小智充外观采用经典的黑白撞色设计，整体重约69.2g，搭配折叠插脚，小巧便携。内部结构采用高集成度的多块小板立体堆叠PCBA架构，并大量填充蓝色导热硅胶，大幅提升了散热效能与抗跌落性能。

通过拆解可见，产品初级搭载华源智信HYC3688H合封氮化镓芯片，副边采用华源智信HY923C同步整流控制器，快充输出选用华源智信HY5515A协议芯片。并配合独立的MCU与普冉存储芯片，实现了智能断电、精准设备识别及丰富的萌趣表情交互功能。

产品将扎实用料与智能交互功能相结合，是一款兼具颜值与输出性能的快充配件。
