世上最难装的itx机箱,唯一让我差点破防的一次

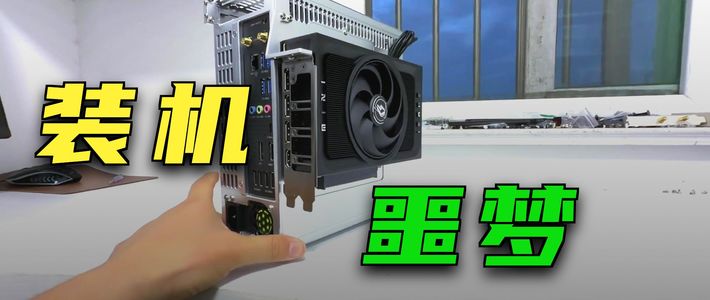

本次装机案例涉及一套配置较高的ITX系统,核心硬件采用AMD Ryzen 7 9700X处理器搭配铭瑄B850I BKB背插主板及RTX 5070显卡。该主机采用了宗师ZS-D2S BKB机箱,其特殊的结构设计允许显卡通过延长线外置悬挂,但在实际组装过程中,机箱内部空间与主板背插结构产生了严重的硬件冲突,导致装机过程极为复杂,需反复拆装并更换关键配件才能完成。
01核心硬件配置清单
  • 处理器(CPU)
    AMD Ryzen 7 9700X
  • 主板
    铭瑄 MS-Terminator B850I BKB WiFi(背插设计)
  • 显卡
    Colorful RTX 5070 Mini(外置安装)
  • 内存
    芝奇 Trident Z5 RGB DDR5 32GB (16GB×2) 7200MHz
  • 固态硬盘
    铠侠 Exceria G2 2TB
  • 散热器
    利民 X67(下压式)
  • 电源
    益衡 7660L(1U Flex电源)
  • 机箱
    宗师 ZS-D2S BKB(支持显卡外置)
  • 风扇
    8010/8025规格风扇 × 2
02机箱结构与设计难点
宗师ZS-D2S BKB机箱采用了极为紧凑的设计,主板通过非标铜柱和螺母夹持固定在机箱中间层。这种结构要求装机时必须先安装底部垫片,再通过铜柱和顶部螺母将主板锁紧,操作空间极小,缺乏专用工具辅助。此外,机箱支持显卡外置,显卡通过延长线连接并悬挂在机箱外部,这种设计虽然节省了内部空间,但对线材长度和理线提出了更高要求。
03装机冲突与解决方案
在组装过程中,遇到了多重硬件干涉问题,主要集中在主板铜柱高度、散热器尺寸以及线材走线布局上。通过调整配件和优化安装顺序,最终解决了这些冲突。

装机关键冲突点与解决对策

主板固定冲突

机箱默认铜柱过高,导致主板无法正确安装。

  • 原机箱铜柱长度不匹配,无法使用。
  • 更换更矮的定制铜柱,配合垫片和螺母将主板夹在中间。
  • 由于缺乏工具,需使用尖嘴钳进行盲操作,难度极大。
散热器与显卡干涉

原计划散热器背部突出,阻挡了显卡延长线的连接。

  • 利民X47散热器背部有突出结构,导致显卡插头无法深入。
  • 更换为利民X67散热器,解决了空间占用问题。
  • 更换CPU为9700X以匹配新散热方案。
线材走线极限挑战

CPU供电线位置刁钻,且与机箱结构存在严重冲突。

  • CPU供电接口位于散热器正下方深处,必须在安装主板和散热器前预先插好。
  • 显卡供电线需在安装前面板前预留并向下压紧,否则面板无法闭合。
  • 走线需避开电源冲突,安装顺序要求严格,一步出错需全盘拆卸。
04最终测试与交付
完成装机后,对系统进行了双烤测试以验证散热性能。在20分钟的压力测试下,CPU温度稳定在68℃,显卡温度同样控制在68℃。噪音方面,由于显卡采用单风扇设计,满载时仍有明显噪音,而CPU一侧的风扇噪音较小。最终将主机、外置显卡及配件盒进行了独立防震包装发货。该机箱设计允许用户在不玩游戏时拆卸显卡,仅保留核显主机使用,具有一定的灵活性。
