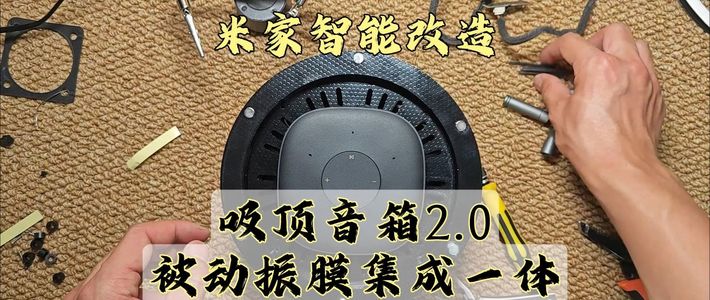

米家智能改造 | 吸顶小爱音箱改造2.0 上期吸顶音箱1.0改造适合客厅一拖四,本期是麦克风、喇叭、被动振膜一体的吸顶音箱2.0

本期内容聚焦于米家吸顶小爱音箱的2.0版本改造。与1.0版本主机与喇叭分离的设计不同,2.0版本将麦克风、喇叭及被动振膜集成为一体,显著提升了音质表现,适合全屋智能场景的单点覆盖。以下将详细拆解从拆机到组装的全过程,重点标注焊接与排线连接的关键细节。
01准备工作与原机拆解
  1. 工具准备
    建议使用手动螺丝刀进行操作,避免因操作不熟练损坏设备。推荐使用多规格螺丝套装以匹配不同螺丝头。
  2. 拆卸外壳
    首先拧下底部的6颗固定螺丝,断开电源排线与AUX音频排线并取下外壳。
  3. 分离组件
    拧下顶部麦克风盖板的2颗螺丝,撬开后拆下控制主板的4颗螺丝。最后拆除喇叭腔体底部的4颗螺丝及顶部盖板的6颗螺丝,即可看到收音模块与红外发射模块。
02喇叭与红外模块改装细节
改装核心在于将原机喇叭与红外发射模块移植到吸顶音箱底盒中,并正确连接电路。此步骤涉及焊接与精细结构调整,需特别注意正负极及物理限位。
  1. 喇叭焊接与安装
    拆除吸顶音箱自带的4颗长螺丝取出黑色板。处理原装喇叭时,需剪断排线或熔掉焊锡。将配件包中的音频线按正极(红)、负极(黑)焊接到喇叭上,随后利用配件螺丝将喇叭固定在底盒。注意:为方便操作,建议先取下外面的大圈圈。
  2. 红外模块移植
    拆下红外发射模块塑料支架的4个引脚(可用剪线钳或电烙铁)。将模块从支架拆解后重新焊接,并使用钳子掰掉柱子多余部分。安装白色压板时,需先将红外模块向内掰再外压,确保侧面不超过边框线。最后套上塑料圈并用螺栓固定黑色板与顶部盖板。
03主板组装与测试
在最终组装阶段,排线接口的正确区分是关键。两个排线接口外观一致,极易接反,需根据位置严格辨认。
接口位置连接线路注意事项
左侧接口电源线连接适配器供电
右侧接口喇叭线连接音频输出

主板排线连接对照表

  1. 固定与连接
    拆下凸起柱子上的4颗螺丝,安装主板。打开卡扣插入排线后盖上卡扣,并用黑胶带加固。翻回板子拧紧最初的长螺栓。
  2. 测试验收
    插上适配器接头进行测试。晃动音箱检查是否有异响,若有声音则说明未拧紧。最终试听确认音质,天花板处传出声音即代表改造完成。
