CRPS 转 ATX+XT60 供电板方案解析
2026-08-24 18:07:02
0点赞
0收藏
0评论
前言
随着 DIY 硬件生态发展，不少玩家会选用 CRPS 服务器电源作为主机供电来源。CRPS 电源拥有功率余量足、转换效率高、长时间连续工作可靠性强的优势，但原生输出仅为 CRPS 专用 50Pin 金手指接口，并不能直接兼容消费级 ATX 主机硬件，无法直接给普通台式机主板、显卡、硬盘供电。
CRPS 转 ATX供电板便是为解决这一接口鸿沟而生的硬件，它将 CRPS 电源输出的单路 12V 母线，通过板载 DC‑DC 降压模块，转换出 ATX 标准所需的 5V、3.3V 电压，同时完整复刻 ATX 电源的 Power‑Good 信号逻辑、过压欠压故障保护机制，让普通消费级台式机可以直接使用 CRPS 服务器电源。
本期介绍的这款供电板属于ATX 模组 + XT60 大功率端子的复合输出方案，除了常规 ATX 体系的主板、CPU、外设供电接口之外，还额外引出多路 XT60 大电流端子，可以直接取用 CRPS 电源原生 12V 母线，专门应对高功耗显卡这类大电流负载，输出类型比纯 ATX 接口版本更加丰富灵活。下面我们就来看看这款供电板的具体设计。
CRPS 转 ATX+XT60 供电板外观
CRPS 转 ATX+XT60 供电板卧式设计，正面设有 CRPS 电源金手指插槽、中兴 DC-DC 降压模块、电源监控芯片、固态滤波电容、ATX 接口以及 XT60 端子。
主板背面无器件，同时主功率回路大面积露铜加锡处理增强散热。
实测模块长度为71.62mm。
PCB板宽度为73.41mm。
模块厚度为16.93mm。
另外测得其重量约为64g。
CRPS 服务器电源连接这款 CRPS 转 ATX+XT60 供电板场景一览。
CRPS 转 ATX+XT60 供电板方案解析
金手指接口来自WingTAT万听，型号为 S‑50L‑2.54‑5，属于标准 Edge Connector 板缘卡边插座。插槽总针数 50Pin，触点节距 2.54mm，完美适配 CRPS 服务器电源 50 位金手指接口，为电源模块提供可靠大电流接触。

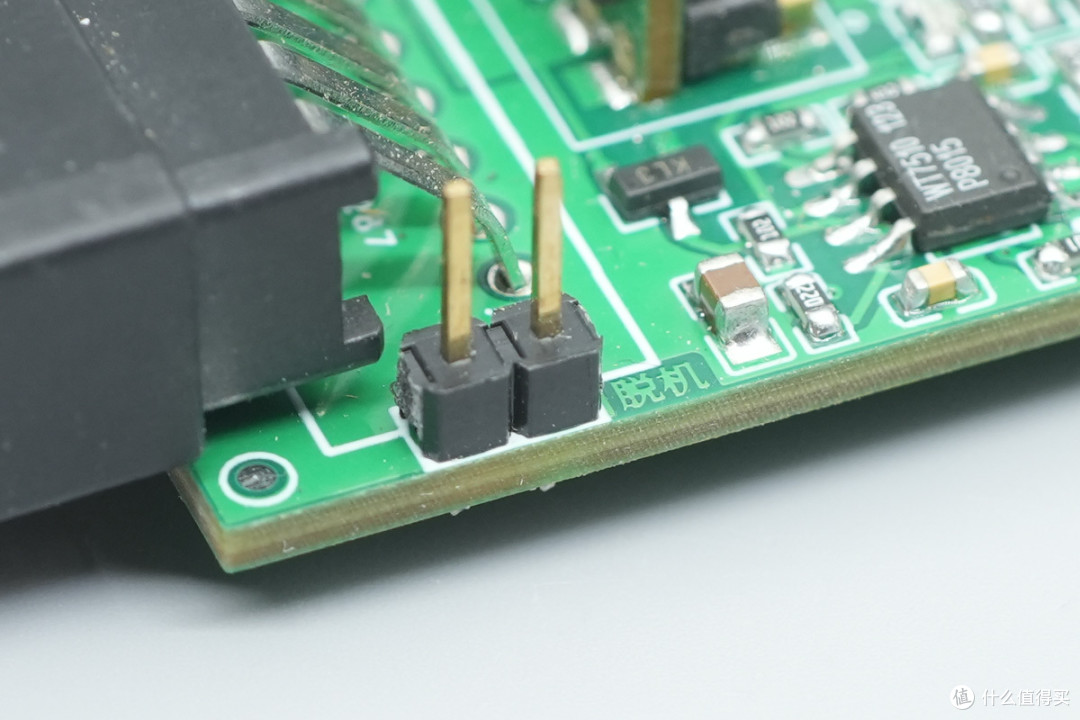

2Pin 排针特写，一旁PCB上丝印“脱机”字样，通过跳线帽短接与否切换工作模式。

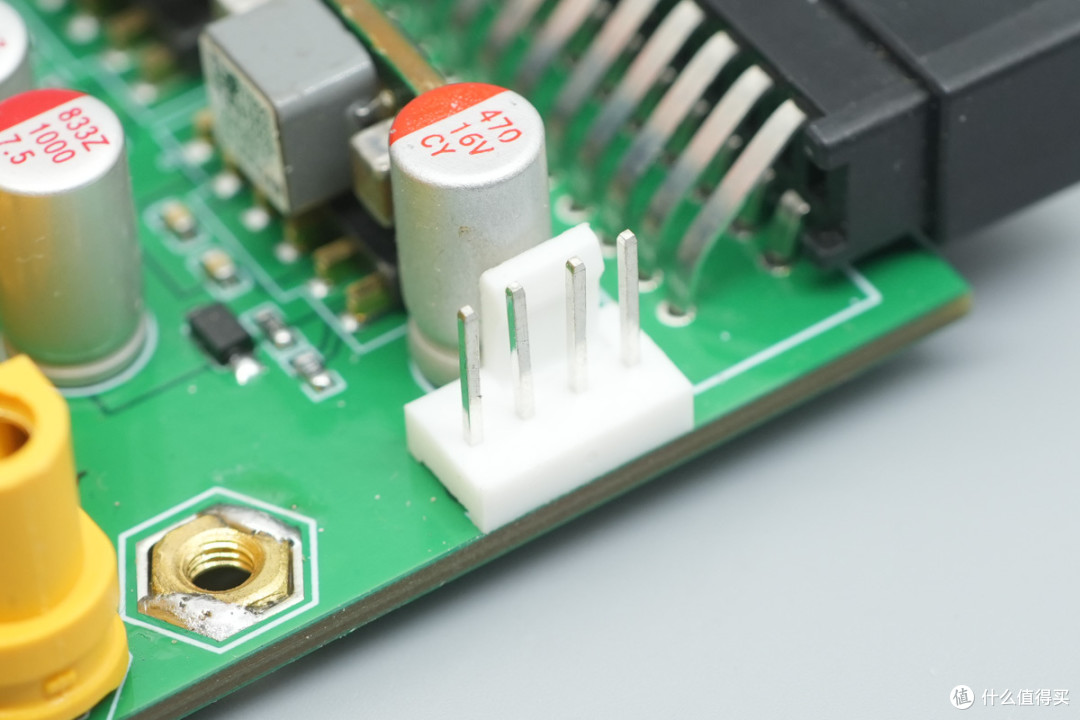

另一侧设有 4Pin XH 插座，用于引出开机控制、PG 状态等信号，可外接按键或者测量引线用于调试。
同步降压控制器来自TI德州仪器，丝印 0192，实际型号为 TPS40192DRCR，支持 4.5V‑18V输入电压，开关频率固定为600kHz，具备电压前馈、可调软启动、过流保护等功能，采用 VSON-10 封装。
同步降压开关管来自Nexperia安世半导体，型号PSMN4R2-30MLD，NMOS管，耐压30V，导阻4.2mΩ，采用LFPAK33-8封装。
转换模块正面降压电感特写。
另一侧转换模块的同步降压控制器也是采用德州仪器TPS40192DRCR。
两颗同步降压开关管也是采用安世半导体PSMN4R2-30MLD。
正面降压电感特写。
中间转换模块的同步降压控制器采用德州仪器TPS40192DRCR。
搭配的两颗同步降压开关管来自英飞凌，丝印050N03M，实际型号为BSZ050N03MS G，NMOS管，耐压30V，导阻4.5mΩ，采用TSDSON-8封装。
正面降压电感特写。
六颗固态滤波电容特写，规格均为1000μF7.5V。
还有一颗固态滤波电容规格为470μF16V。
用于 12V、5V、3.3V 电源轨电压监视的电源监控芯片来自Weltrend伟诠，型号 WT7510，这是一款三通道电源监控器，支持过压、欠压检测，具备故障锁存保护、Power‑Good 上电延时输出，内置输入去抖防抖电路，规避电压毛刺引发误触发保护，采用 SOIC‑8 封装。
LED指示灯特写。
ATX 类供电接口一览，包括三组 5Pin 和一组 12Pin 模组母座，分别用于为主板、硬盘、CPU、显卡等供电。
XT60 端子用于原生 12V 母线大功率直出，专为高功耗显卡供电。
服务器电源网总结
最后附上CRPS 转 ATX+XT60 供电板的核心器件清单，方便大家查阅。
这款 CRPS 转 ATX+XT60 供电板实现了 CRPS 服务器电源向 ATX 台式机平台的完整适配。板上采用万听 50Pin 板缘插座对接 CRPS 电源，依托中兴三组 DC‑DC 降压模块，把服务器电源的 12V 母线转换为 ATX 标准需要的 5V 与 3.3V 输出；电源监控芯片承担各路电压的过压、欠压检测以及故障锁存、Power‑Good 时序管理，保障整机供电安全。
模块设计上有立式和卧式两种款式可选，同时采用 ATX 模组接口搭配多路 XT60 大功率端子的混合输出形式，相比只带 ATX 模组的供电板适配场景更广。中兴三组 DC‑DC 降压模块基于 TI TPS40192DRCR主控设计，同时搭配安世、英飞凌的低内阻 NMOS 开关管。背面主功率回路做露铜加锡处理，降低大电流工况下的铜损与发热。整体的设计考虑很充分，方案也成熟可靠。
