Evident奥林巴斯激光共聚焦显微镜OLS5100

激光共聚焦显微镜凭借其非接触、高分辨率的三维测量能力，已成为失效分析与材料工程研究的核心工具。Evident（原奥林巴斯工业显微镜业务）推出的LEXT OLS5100激光共聚焦显微镜，将高精度光学系统与智能化工具深度融合，面向亚微米级形貌观察与表面粗糙度测量，为工业检测提供可靠的数据支撑。

一、光学系统与测量原理

OLS5100采用反射型共聚焦激光扫描原理，以波长405 nm的激光作为光源，最大输出0.95 mW，激光束聚焦直径约0.4 μm。通过共聚焦光路设计，系统可有效排除焦平面以外的杂散光干扰，从而获取样品表面真实的三维形貌数据。

在光学配置上，该设备配备10倍至100倍的专用LEXT物镜，针对405 nm波长进行像差校正，能够在整个视场范围内保持稳定精度，尤其在传统物镜难以胜任的边缘区域测量中表现突出。系统综合倍率覆盖54倍至17280倍，视场范围16 μm至5120 μm；高度显示分辨率达0.5 nm，动态范围为16位，测量噪声（Sq噪声）典型值仅1 nm。此外，设备还集成白光LED彩色光源与CMOS彩色相机，可同步获取彩色图像与激光图像，实现光学观察与激光测量的一体化。

二、智能扫描与高效数据采集

OLS5100搭载Smart Scan II（智能扫描II）功能，用户只需放置样品并按下启动键，系统即可自动完成对焦、扫描与数据重建。其核心的PEAK算法可在低倍率到高倍率范围内构建高精度三维数据，并显著缩短采集时间。针对电子元件、MEMS器件等台阶形貌样品，系统可自动跳过Z轴方向不必要的扫描范围——使用MPLAPON50XLEXT物镜时，约10秒即可完成100 μm台阶的测量。

在观察能力方面，设备支持连续自动对焦，在移动载物台或更换物镜时持续保持焦点；双微分干涉（DIC）模式可实现纳米级表面轮廓的实时观察，即使使用5倍或10倍低倍物镜，也能获得可与电子显微镜相媲美的图像，便于快速检出样品表面的微小损伤。

三、符合国际标准的粗糙度测量

OLS5100支持符合ISO 25178标准的表面粗糙度测量，可从线粗糙度扩展到面粗糙度分析。相比接触式表面粗糙度仪，激光共聚焦方式无需接触样品表面，避免了划伤风险，还能同步获得彩色图像与三维形貌数据，为轮廓测量、台阶高差、横截面积等多维度分析提供基础。配合测量辅助工具，系统可依据最高值、最低值、平均值等条件自动提取特征点，实现微小位点的精准定位测量。

四、软件生态与工作流程自动化

该软件平台专为材料工程与失效分析设计。智能实验管理器可自动创建实验计划，将测量数据自动填充至实验计划矩阵，降低人工输入错误；宏功能支持将整个检测流程程序化，一键运行即可输出合格与否的判断结果。公差判断功能可按设定阈值直观呈现检测结果，热图功能则帮助快速可视化数据分布。多数据对比分析支持并排显示多组数据并统一比例与三维角度，便于对比不同工艺条件下样品的形貌差异。

在载物台方面，OLS5100-SAF与EAF型号配备长度测量模块，将位置信息融入图像拼接算法，保证大视场拼接数据的准确性与可重复性。

五、型号配置与应用领域

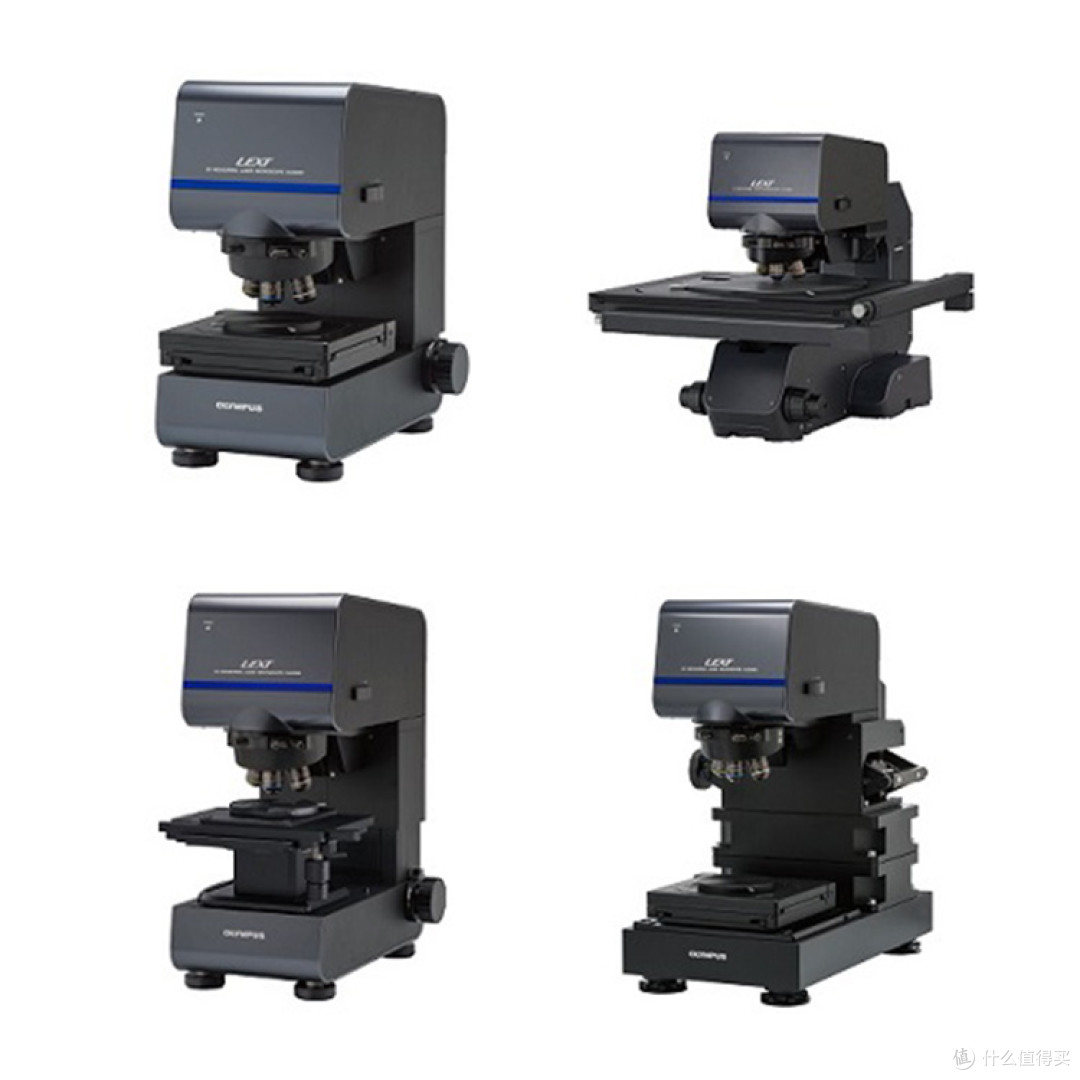

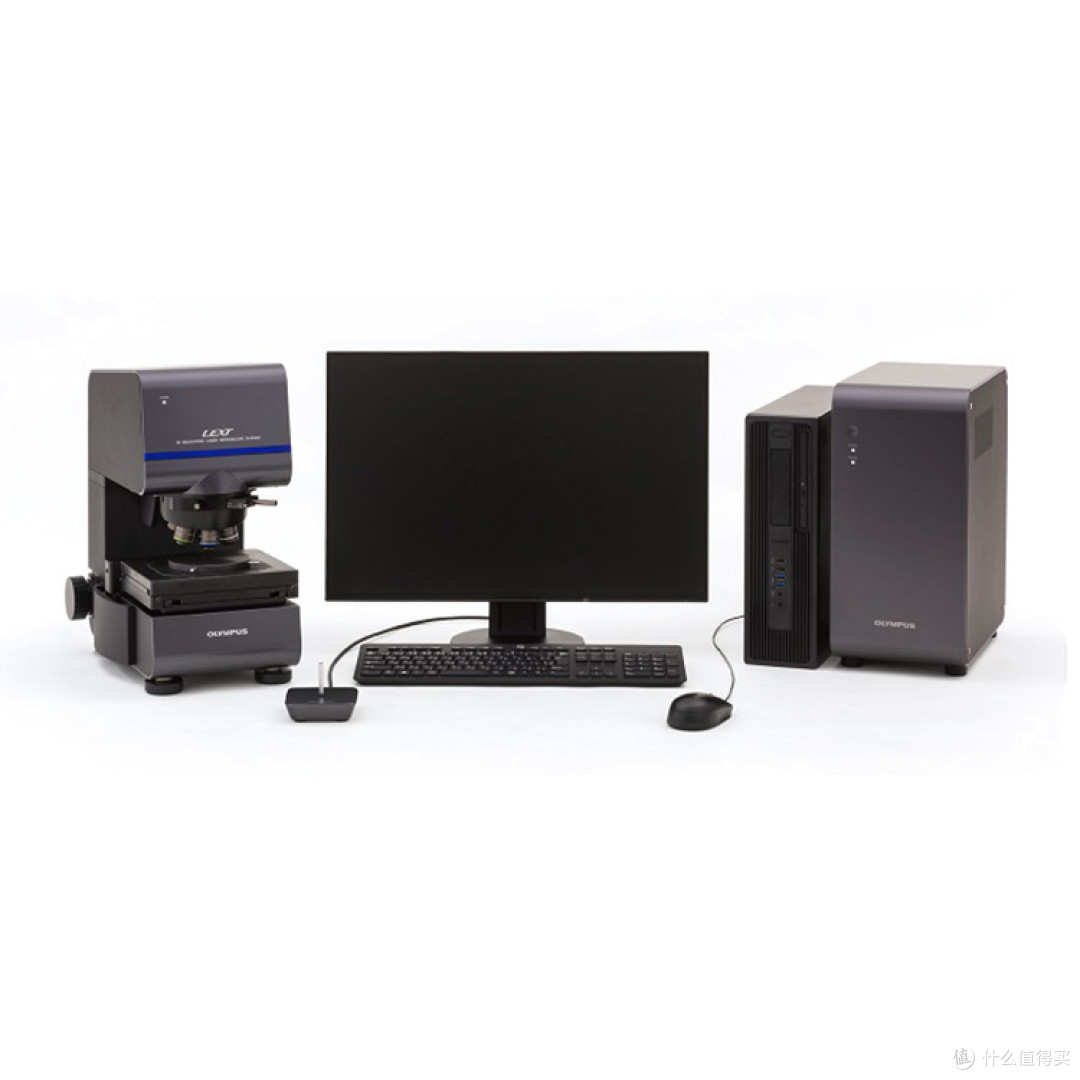

OLS5100提供SAF、SMF、LAF、EAF四种机型，分别对应100 mm手动载物台、100 mm电动载物台、300 mm电动载物台以及210 mm最大样品高度的高兼容性配置，可适配不同尺寸样品的检测需求。

目前，该激光共聚焦显微镜已广泛应用于半导体晶圆、印制电路板、锂离子电池电极、汽车零部件、轴承、硬质合金刀具及MEMS器件等领域，在粗糙度评估、缺陷检测与工艺验证中发挥重要作用。如需了解更多技术参数与应用案例，可参考Evident官方网站（奥林巴斯官网工业显微镜板块）获取产品说明册与技术支持。

OLS5100以有保证的准确度与可重复性、智能化的操作流程和丰富的分析功能，为工业表面计量提供了高效可靠的解决方案，是材料分析与质量控制领域值得关注的激光共聚焦显微镜产品。
