怎么使用手机，查看管道检测的画面

给管道做内窥检查的人，一天下来最累的往往是盯屏幕。 线缆往井口里送，探头顺着管壁往前走，这一套动作做熟了并不难。

难的是人得一直守在设备旁边，眼睛贴在那块小屏幕上。 井口附近的位置通常又窄又脏，夏天晒冬天冷，蹲久了腿麻，站直了又看不清画面。 优联 3188SC 想解决的就是这件事。

它把屏幕从设备上挪开，放进了你自己的手机里

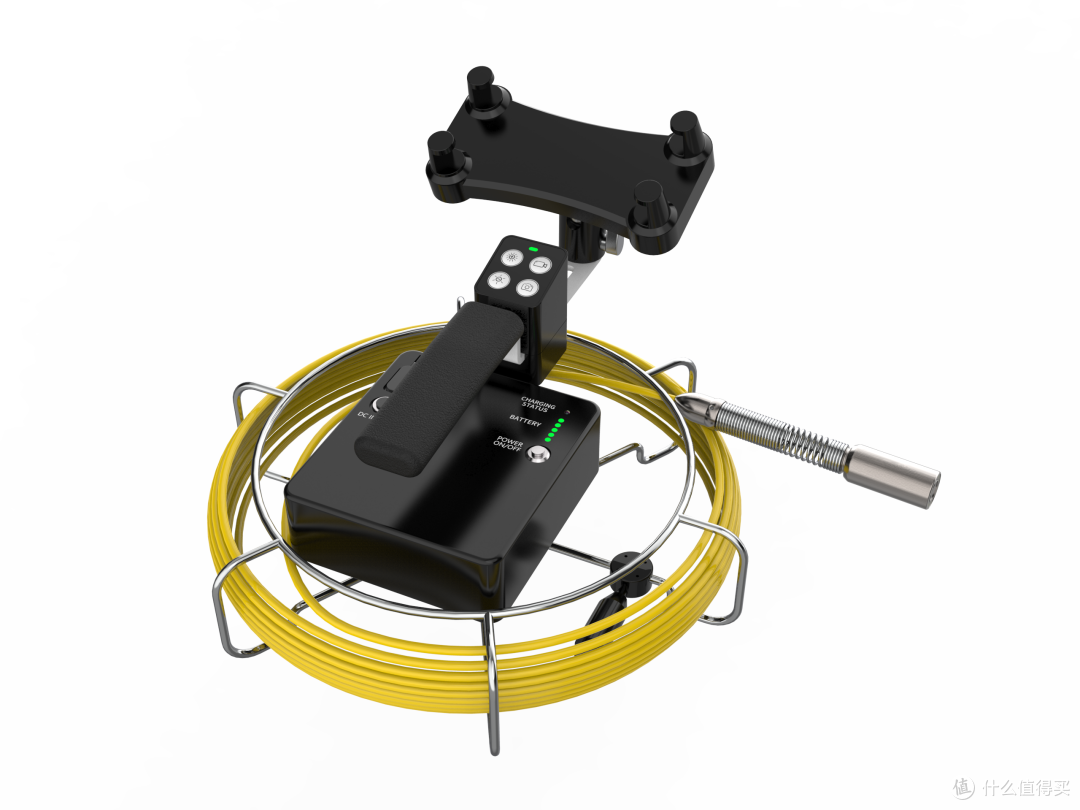

3188SC

这台 3188SC 是一套管道视频检查系统，也能当工业视频内窥镜用。 摄像头是 C23HT 型号，装在 5.2 毫米的玻纤推送线缆前端，线缆长度分 20 米、30 米、40 米三档，按检查深度选。

线送进管道以后，画面怎么回到人眼前，3188SC 靠的是 WiFi。 设备自己会发一个热点，手机或者平板连上热点，再打开 PipeCheck 或 ulinkCamera 这两个 App，就能实时看到探头前方 123 度广角拍到的画面。

有一点在井口尤其要紧

设备发的是自己的热点，手机直接连它，不经过运营商的网络。

井口、地下室、人防通道这些地方，手机常常没有信号，这套连接照样能用。 画面走的是设备和手机之间的直连，现场有没有信号都不影响。地下作业最担心的没信号就没画面，在这里不成立。

把专用监视器换成手机，省下的不止一块屏。人在现场的位置自由了。 线缆盘可以放在井口，人退到路边、退到树荫下，只要还在热点范围内，手机上的画面照常刷新。

工地上一套设备出了状况，两三个人同时连上热点，各自看各自的手机，不用再挤在一个小屏幕前。 查完一个点位，直接在手机上截图，顺手发给没到现场的人，比回去导卡再发快得多。

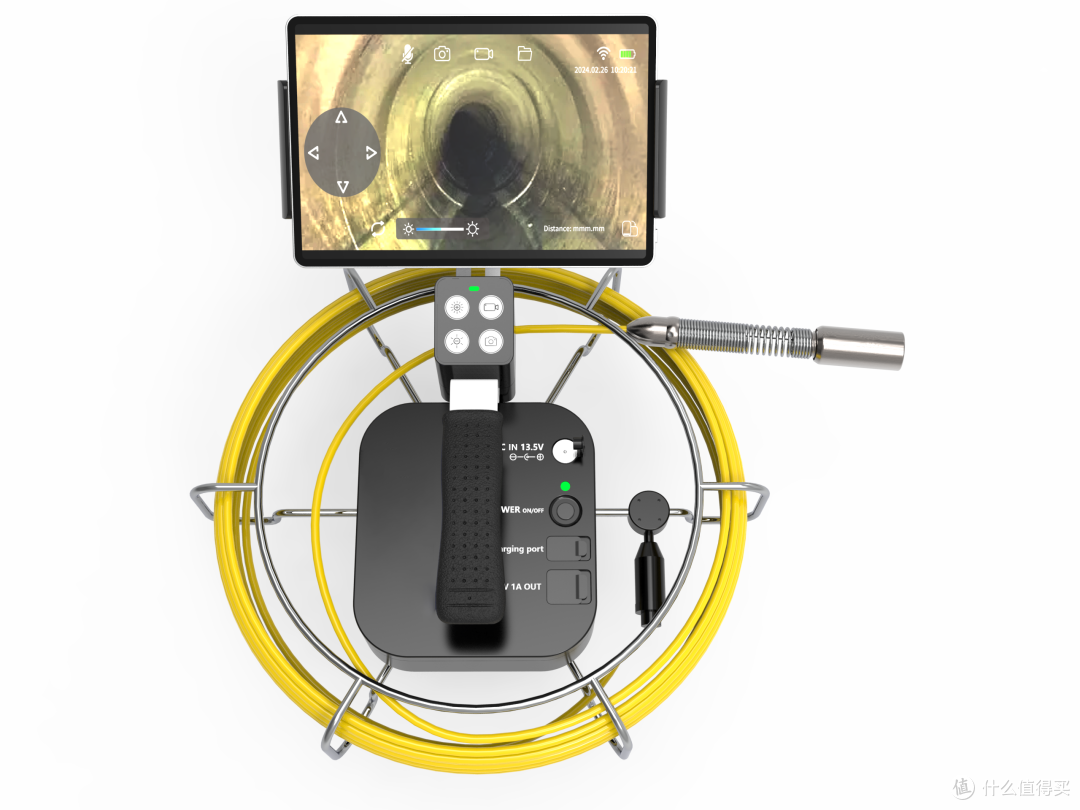

3188SC

远程操作这件事，考验的是画面和连接稳不稳

3188SC 的摄像头装的是 1/3 英寸 CMOS 传感器，画面像素 1920 乘 1080，视频用 H.264 压缩。 H.264 的好处很实在，同样的画质占的空间小，走 WiFi 传输时延迟和卡顿都少。

镜头最近对焦距离 10 厘米，贴近管壁看裂缝、看锈蚀、看接口错位，这些需要贴着看的细节都能拍清楚。 镜头前方还有 9 颗 LED，亮度能在 App 上直接调，管子再深、里面再黑，画面也不会糊成一团。

123 度的广角在窄管里意义更明显。 镜头把这一圈撑开，一次推送能罩住更大一圈管壁，看过的这段就不用反复来回。 推线和收线是最耗体力的两步，省下来的时间直接落在这一处。

远程看还有一关，画面得稳

探头在管道里往前送，姿态不受人控制，画面常常跟着滚。 盯手机的人看不到探头此刻的朝向，画面一打转，管底和管顶就容易看混。

3188SC 的标准摄像头是 C23HT，另外有一款 CD23HT 可选，多出来的就是自平衡。 探头无论转到哪个角度，画面都保持在水平方向，远程看的人不至于被晃晕，判断缺陷在什么位置也更稳。

App 里能做的事比看画面多一些

录像是基础功能，检查全程可以一路录下来，回头对着编号逐段核对。

拍照用于抓取关键位置，配合计米器一起用尤其顺手。计米器读的是线缆实际送出去的长度，比人蹲在井口数圈数可靠得多。 你在 App 上能实时读到这个数字，发现缺陷那一刻的深度不用靠手记，直接和照片对在一起，报告里写多少米、什么位置、什么状况，一条就对上了。 现场要交一份检查报告，这样攒下来的照片和深度数字，回来就能直接排版。

续航也撑得起一整天的远程作业

主机用一块 11.1 伏 3400 毫安时的锂电池供电，充满大约 3 小时，能连续工作 6 到 7 小时。 充电器是 13.5 伏 3 安的适配器，充电时不要混用其他电源线。

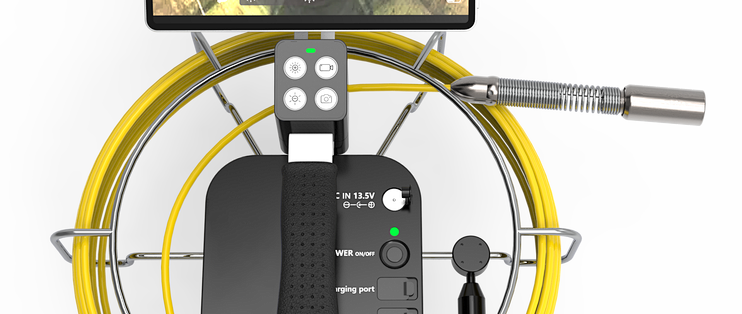

手机 App 负责看和操作，手持控制盒负责供电和连接。 盒子上有录像键和拍照键，也有电池电量和充电状态的指示灯，LED 亮度同样能在盒子上调。 它另留一路 5 伏 2 安的 USB 输出。现场手机要撑一整天，这一路 USB 能补不少电，远程连接也就不怕手机先没电。

视频制式方面，3188SC 支持 NTSC 和 PAL 两种

有些老显示设备只吃其中一种，两种都支持，接哪边的显示或录像都能出画面，不同地区的习惯也能对上。 需要给缺陷做精确定位时，还可以选配一颗 512 赫兹低频发射器装在摄像头上。

这颗发射器让地面上的人能用接收器找到探头埋在哪一段，非金属管大约能穿透 4 米定位，铸铁管大约 1 米。 对于管道走向不明、又要在某个深度开挖修复的场合，这个选配能把"大概在这附近"变成"就挖这一段"。

设备替人进的那些地方，往往人待不住

摄像头的允许工作温度从零下 20 度到零上 55 度，湿度 90% 无凝结也能正常工作，摄像头本身最大功耗只有 13 瓦。 夏天地表晒到发烫的井口、冬天结了霜的管段，探头都能进去干活，人则拿着手机退到舒服的位置看。 设备在环境里吃这份苦，人只负责看和判断，这是远程操作最实在的地方。

应用范围比"下水道"宽

供水管道、排水管道是最常见的两块。 工业内窥镜场景里，空调和通风管道、空气管和线缆管、真空吸尘管都能用。

建筑工地的墙体空腔、高炉内壁、大型储罐内壁，这类人进不去的地方，探头能替人进去看。 储罐、高炉这类封闭空间，人连进去都危险，远程看在这里从方便变成了安全。

市政管道维护看重沿程排查，建筑管道验收看重出报告，App 上的拍照加计米记录正好都能照顾到。 验收方要的往往就是一张带深度的缺陷照片，加一段能定位的记录。

带到现场也好搬、好通电。适配器的交流输入是 110 到 240 伏宽电压，220 伏的工地能用，110 伏的环境也能接。 线缆盘三档长度用的是同一个盘架，只差缠绕的线长，装车和搬运的尺寸都一样。

有几条使用上的边界要单独说

设备严禁在易燃易爆的环境里使用，煤气、油气这类场合一律不能开机。 也要避开极端寒冷、炎热和潮湿的环境，防止设备从高处跌落。

玻纤线缆靠它本身的刚性往前送，不能大幅度弯折，也不能用力过猛硬拽。 用完要把线收回到线架里，擦干净再收。锂电池不要过度充电，充电器只用原厂专用的那款。 设备还要远离高强度磁场存放和使用。

管道检查这行，技术一直在往前走，可人的处境才是最后要算的那笔账。 能把屏幕从井口挪到手机里，让人在安全一点、舒服一点的位置把活干完，还顺手解决了记录和分享，这样的改进比换一颗像素更高的镜头更实际。 优联 3188SC 给的就是这样一个选择，一套能远程看的管道检查系统，配上能在手机上完成的录像、拍照和计米记录。
