摄像头能在满水管道中检测吗？有水与无水作业的差别
2026-09-02 17:12:15
0点赞
0收藏
0评论
打开井盖时，管道里有没有水，看起来只是水位不同。对检测人员来说，却几乎是两套作业逻辑。
先说结论：摄像头可以防水，也可以进入满水管道，但“能够下水”不等于“在任何满水环境中都能完成有效检测”。 真正决定检测结果的，不只是防水等级，还包括水体浑浊度、流速、浸没深度、管径以及需要识别的缺陷类型。
地下管网没水和有水，难度到底差在哪
无水或低水位作业：重点是看得全、走得稳
管道经过封堵、导排或清淤后，摄像头主要在空气中成像。光线传播相对稳定，管壁裂缝、接口错位、腐蚀、树根侵入和沉积物等问题，通常可以通过CCTV画面直接观察。
这时的作业难点，更多集中在设备能否顺利通过弯头、变径和障碍物，镜头能否保持居中，以及距离计数是否准确。只要视野没有被遮挡，影像与管壁位置的对应关系也更容易判断。
有水或满水作业：难点从“通过管道”变成“穿过水体看见目标”

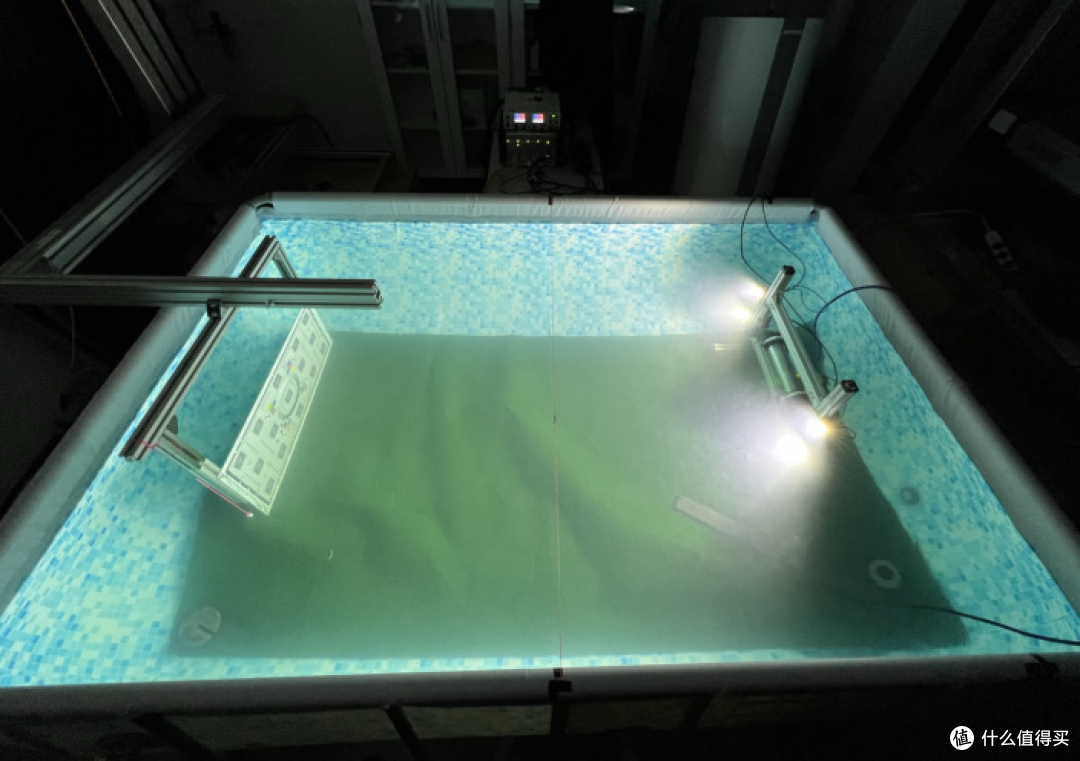

管道一旦充水，首先改变的是成像介质。泥沙、悬浮物和微小气泡会吸收、散射补光，镜头前容易出现雾化、泛白或强烈反光。 摄像头即使正常工作，也可能只能证明设备已经进入水中，未必能提供足以判读的画面。水下光学研究同样指出，吸收与散射是限制水下图像质量的重要因素。
其次，水会遮挡管底。淤积厚度、过水断面和水下轮廓并不能只靠一幅光学画面准确恢复。 遇到浑水时，摄像头可能看不到离镜头很近的管壁，更难连续判断沉积和变形。
第三，流动的水会带来姿态控制问题。浮力、水流冲击和线缆阻力会使镜头偏转、贴壁或被杂物缠绕。 设备的密封、耐压、连接部位和回收能力，也都会成为作业安全的一部分。
因此，有水检测真正增加的不是单一的“防水难度”，而是成像、定位、运动控制和设备安全四个方面的叠加难度。
满水状态下，主流检测设备应该怎么选
1. 光学管道摄像系统：适合水质较清、流速可控的工况
常规推杆式摄像头或CCTV检测设备，优势是能够直接记录颜色、裂缝形态、接口和异物等表面细节。 对于清水、浅水或短距离浸没，它仍然有实际价值。
但光学设备对水体透明度非常敏感。按照生态环境部发布的相关技术规范，CCTV更适合低水位或已经清淤的管道；高水位和满水管道则更适合采用声呐检测。 换句话说，IP防水等级解决的是设备能不能进水环境，水体条件决定的则是画面有没有检测价值。
2. 声呐：适合浑浊、高水位和满水管道
声呐不依赖可见光，通过声波回波形成管道断面或轮廓信息。 在污水浑浊、光学镜头难以成像时，它更适合识别淤积、变形、障碍物和过水断面变化。
声呐的局限也很明确：它擅长给出形状和距离信息，却不能像高清摄像那样直接呈现颜色、细小纹理和部分表面缺陷。 因此，声呐通常不是简单替代摄像头，而是解决光学看不见的问题。
3. 水下机器人或多声呐系统：适合大管径、长距离和复杂水流
当管径较大、距离较长，或者设备需要在水中稳定行进时，具备推进、姿态控制和定位能力的水下机器人更合适。 多声呐或声光融合方案还可以把轮廓信息与局部影像结合起来，提高复杂管段的覆盖能力。
这类方案设备投入和现场组织要求更高，通常用于无法排水、常规推杆设备难以到达，或者需要完整断面数据的任务。
实际工程中，更可靠的思路往往是组合检测：先用声呐确定满水管道中的淤积和轮廓异常，再在具备成像条件的位置使用摄像头补充表面细节；必要时配合局部降水、清淤或机器人复核。生态环境部HJ 1478—2026附录D也将闭路电视检测描述为更适合水位较低或已经清淤的非压管道。
推杆式内窥镜适合解决哪一类问题
当任务既包含干管、低水位管段，也包含水质较清且浸没深度可控的水下观察时，优联3388EH可以作为一套光学检测工具使用。 它的价值不在于替代声呐处理所有满水工况，而在于把水下防护、高清观察、长距离推送和现场记录整合在同一套系统中。

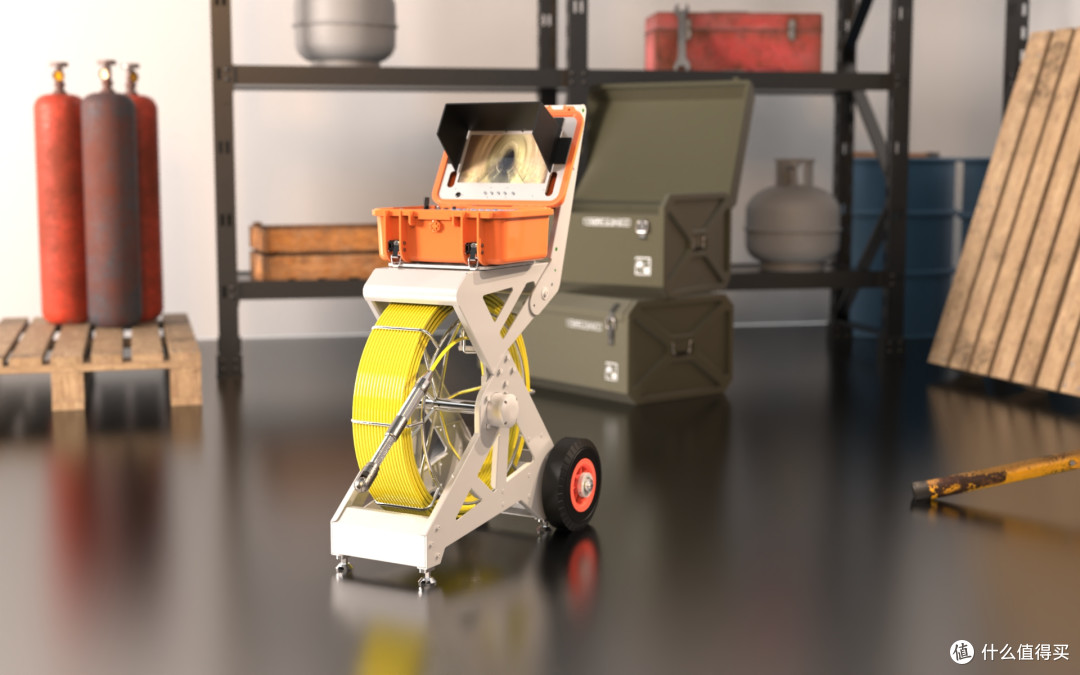

3388EH3388EH摄像头达到IP68防水等级，可在规定条件下进入水中工作。 需要特别说明的是，IP68不代表可以无限深、无限时长浸没；不适用于浸没深度超过2米的环境。现场还应同时评估水质、流速和管内障碍物。
在成像方面，系统采用200万像素1080P摄像模块，并配置9颗高亮白光LED。 水体较清时，补光可以帮助观察管壁和接口细节； 采用C360H云台摄像头的配置还支持360°旋转观察，便于调整视角，而不是只看镜头正前方。
设备配有9毫米、60米推杆线缆和距离计数功能，适合从检查井向管内连续推进；10英寸、1920×1080显示屏便于现场查看。 检测过程可采用H.264编码、MP4格式记录，支持USB存储设备或TF卡，容量最高512GB，便于保存视频、照片和后续复核资料。
12V 8000mAh锂电池在说明条件下可工作约7小时，为移动检测提供较长的现场作业时间。 这些配置决定了3388EH更适合干燥、低水位，以及清澈、浅浸没的管道影像检测。 若面对高浑浊度、较深水位、强水流或必须获取完整断面数据的满水管道，仍应优先选择声呐或声光融合设备。
常见问题
摄像头防水吗？
要看防水部位和等级。3388EH的摄像头为IP68，但显示器、控制器等地面部分不能因此被视为可整体浸水，连接与操作仍需遵循使用说明。
防水摄像头能检测满水管道吗？
可以在满足浸没深度、水质、流速和通行条件时进行光学观察，但不能把“能下水”直接等同于“任何满水管道都能看清”。3388EH公开说明的浸没深度上限为6英尺、约1.83米。
满水管道很浑浊，应该用什么设备？
优先考虑声呐。声呐不依赖可见光，更适合识别满水管道中的轮廓、淤积和变形；若还需要观察裂缝、接口颜色或表面细节，可在局部降水或水质改善后补充CCTV检测。
为什么IP68摄像头下水后仍然看不清？
IP68描述的是防尘和防水能力，不是水下图像质量。浑浊度、悬浮物、补光反射、流速和镜头与管壁的距离，都会影响有效成像。
参考资料
真正专业的检测，不是先问哪台设备参数最高。 而是先看管道里是什么水，再决定用什么设备去看。
