失传技术研究所小讲堂 篇一百一十七：笔记本NEC大电容维修教程（解决CPU电压不稳，开机进系统掉电问题）

创作立场声明：我求求厂家干点阳间事吧，这种电容器设计寿命3年的本子我都怀疑它是计划性淘汰了

前作400包邮的HP421——图吧垃圾佬的青春回忆 中，我们提到了之前弄来的这个品相很差但是带着回忆的笔记本存在亿点问题，其中最严重的问题非开机之后CPU滤波电容过热导致突然掉电莫属了。

与其纠结这个本子能不能上好网卡、能不能做黑苹果，现在最现实的问题是这个本子能不能用。滤波电容过热之后直接掉电还怎么玩，垃圾和纪念品的距离只差一个电容器，修吗？

简单查询资料之后发现这种NEC大电容简直可以说是那个年代各种廉价笔记本的通病了。包括我这个HP421，虽然理论上是商务本，但是和THINKPAD差远了，定位低端。除了NEC大电容之外，这个本子还有光驱寿命短、接口相对比较缺乏、2011年还在用PM45显然是清库存卖货底以及AMD版本南桥容易爆炸的毛病。还有，CPU供电也可能损坏，可以说真的是贫贱夫妻百事哀。就这个本子现在卖400多说实在的我要不是为了纪念我的学校我才不买呢，Y450 X200这个配置卖150/200多不香吗？还没有这么多病，即使是捡垃圾也要考虑实际使用价值的嘛。

NEC大电容一般指的是一段时间内的廉价笔记本普遍采用的一种NEC生产的滤波电容器，理论上是铝电解电容。代表型号OE128，1200uf

如果各位以前看过我们的电赛教程或者电磁炮电磁弹射系列文章，就应该知道在电容器中，铝电解电容是最廉价、寿命最短、性能最差的电容器没有之一，随着电解液的干涸电容很容易就会失容甚至完全失效，而它的老化是不可逆的。越是恶劣的使用环境、老化越快。而笔记本电脑作为精密电器，理论上应该尽可能避免使用铝电解电容，至少应该使用寿命长、性能好一点的钽电解电容或者陶瓷电容。越是高级的电脑、越看不到铝电解电容

顺带说下，固态电容是铝电解电容的升级版，电解液变成了聚合物的电解质，理论上是“固态”的，但是绝大多数普通电容器也都是固态的，陶瓷电容也好钽电解电容也好都没有液态存在。实际上固态电容相比钽电解电容陶瓷电容也是相形见绌的。性能和寿命来看，陶瓷电容＞钽电解电容＞铝电解电容，成本也是一样。

NEC大电容是CPU的滤波电容器，CPU作为精密部件一直应该是重点保护的对象，这点其实过去的笔记本一直都在好好的设计，无论是IBM一派的THINKPAD，还是苹果一派的MACBOOK，或者联想一派的IDEAPAD，在这一代都普遍采用了陶瓷电容作为CPU滤波电容，唯有HP ACER 东芝 之类的廉价本才会用这个，而这显然带来了严重的质量问题……

在对NEC大电容简单了解之后，我就高高兴兴的买件然后打算自己换了

首先买件的时候要注意参数，像是之前我都没看明白件该怎么买就直接上了结果理所当然的就买错了，以上这些电容器基本不是压根就没法用要么就是换不上去，其中电解电容是因为我一开始以为CPU供电的电容有问题买的，实际上不是这个电容的事。而NEC的电容基本没有人能原装给换上去，因为这种电容焊接相当困难，而且换上去之后过一段时间还会老化失效，为了一劳永逸也不会有有人换这个，至于钽电解电容，虽然330UF买对了，但是电压买错了。CPU供电其实电压不高，滤波电容器没必要上6.3V 10V 16V的

PM45经典CPU P8800 TDP 25W 待机电压0.875V，相比作为低压U的SL9300 9400 超低压U的SU9300，它功耗也不算特别高，而且是标压U，相比35W TDP的产品来说性能不差而且发热更低。

最后还是买的2.5V 的贴片钽电解电容，买了两种，一种是黄色的普通电容，另一种是黑色的聚合物钽电容，一般这种寿命和性能会更好一些，ESR 7mΩ那样吧（一般的铝电解电容这个容量怎么也得几十甚至上百）

开箱

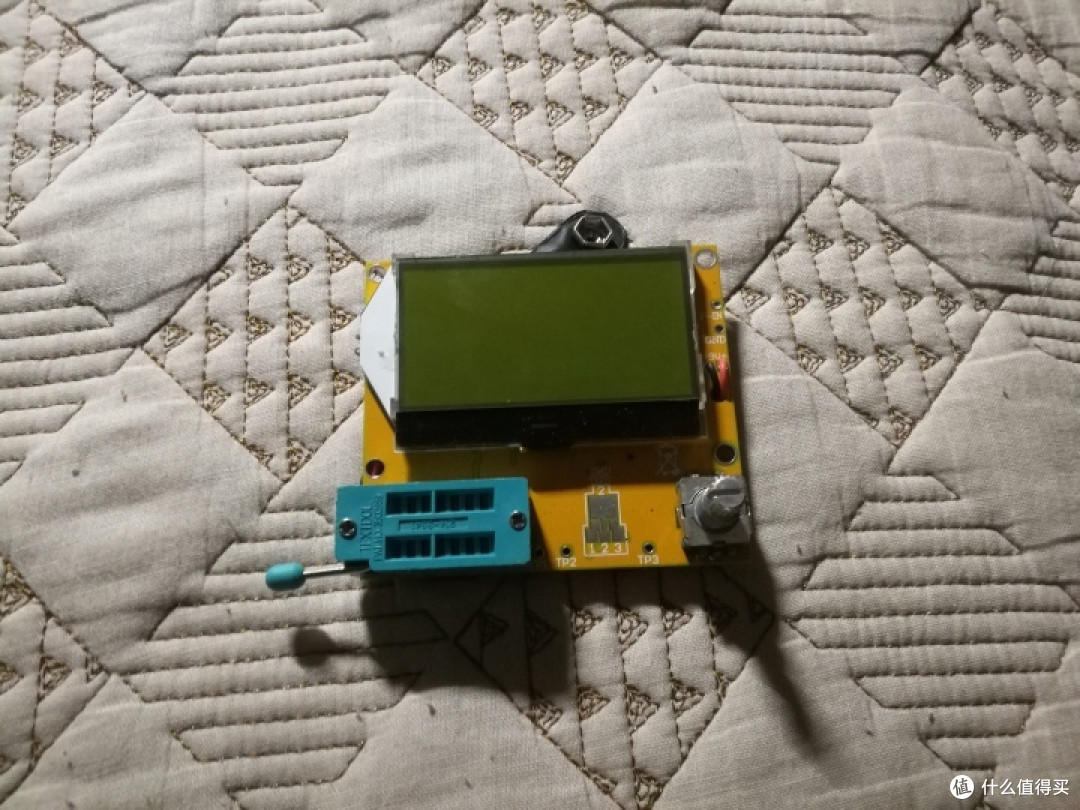

这会儿为了测电容我还特意买了个电桥测试仪，这个电桥是用ARDUINO同款的ATMEGA328P改装的，理论上精度很高，实测和福禄克的四位半测出来的精度相当

至于NEC大电容买来虽然换不上，但是用这个电桥测量的话对未来的工作还是有参考意义的。

首先是330的大电容，测出来的容量有420，新电容看来容量普遍都比标称要高很多，ESR测出来是.01Ω，已经达到了这个电桥的最低分辨率了（具体要精确测ESR得上另一套电桥，这里主要还是看看容量）

黄色电容的容量普遍是这个参数，随着电压的降低ESR在增大

至于NEC大电容则是设计容量1200uf，实测容量1304，ESR0.25Ω，也就是250mΩ，可真不小

要知道钽电解电容330uf一般都是并联使用，实际等效串联电阻还会更小，所以性能来看，已经明显的存在差异了

总之，基本测完了电容之后我就有数了

钽电解电容330uf，一般的黄色电容等效串联电阻ESR虽然远远小于NEC大电容，但是还是挺高，远大于聚合物钽电解电容的7mΩ

寿命来看，NEC大电容基本都是3-5年，鉴于这个本子已经快要十年了所以没有理由不去换它。而钽电解电容虽然不如陶瓷电容，但是坚持十年问题不大。虽然不如IBM的本子保用100年，但是也不差了。

所以我把这个本子简单的拆了下，然后就……去拆固态了

这会儿我拆了个50包邮的64G固态，应该是上次买D2550的时候一块儿买的，50块钱，MLC的固态

镁光颗粒，慧荣主控sm2246xt，现在满街都是开卡教程，理论上如果有颗粒可以给这个固态弄成128G的，但是没必要 64G又不是不能用（来自一个常年用过24G 32G固态的垃圾佬）

然后……这个本子我就一直拆一半放着了，由于各种原因总之吧不是没空就是没空，而且这个本子确实我也拆不开，所以一直折腾到今天（20200618）才算完事

时间戳：

《【速写描画】金刚光（生日贺图）》

今天是@QuAn 大佬的生日，简单给大佬画（描）了贺图。大佬表示了感谢

介绍： 那些值得关注的国人画师1.Quan

大佬用CTL6100WL，侧面证明了我们上期图吧垃圾佬面对画师的捡垃圾指南 说的砸锅卖铁也要买WACOM的思路

如果各位不信，其实也可以看看别的大佬，前两天有个直播测100包邮的寨板“8196级压感”神板的，结果驱动装好之后WACOM当场掉驱动，可笑死我了。

有空我再整一期对汉化组捡垃圾的指南吧，其实思路还是和这个差不多的。

这会儿我来到了市里唯一或者说稀有的一家能芯片级维修的店里来，约好了来换这个NEC大电容。说好了允许参观拍照。

其实来这的原因一是怕自己不自信干不好拆这个电容的活，二是觉得这个本子拆起来太麻烦能用钱解决就用钱了，允许拍照我们也一样可以出教程，还有就是之前我们组里的群友（实际上是隔壁CD分享群的）送我的1070显卡尸体也在这边修着，今天去看据说核心没炸，真是万幸。

其实我对显卡的需求不高，如果仅仅是需要4K的话我可以弄个300包邮的HTPC ，需要游戏性能其实我会选择HD 7850 GTX670之类的垃圾去捡，需要玩CUDA可以用100包邮的P106

对于垃圾佬来说，世界上没啥事100块钱解决不了的，如果有就200或者300。3000块钱买手机电脑不可能的，这辈子都不可能的。就这显卡修好收450都够奢侈的了，要不是群友送的我都舍不得出450。就这次换NEC电容隔壁要80我都没舍得，这会儿咱说好了要是本子我自己拆装换电容手工费50，然后我就答应了。

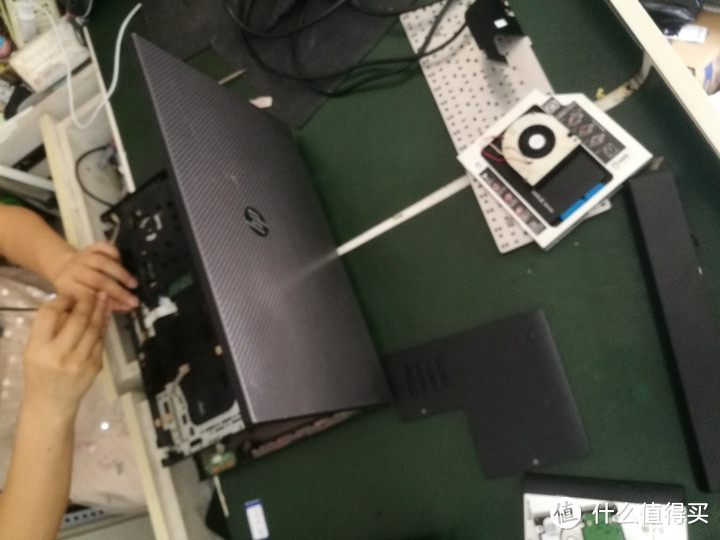

总之开始拆这个本子吧，这个本子小拆怎么拆我记得上期好像测评的时候已经说过了，D面一个大盖然后就开始下螺丝，然后拆键盘，就到这我就完事了

这次换NEC电容需要拆C面，正常来说到了这步腕托应该能推动的，结果这个机器可能年久失修了吧怎么都不动的，考虑到来的时候的品相这种情况也很正常。于是我在尝试了一切努力之后最后只能宣告失败，80就80吧老板帮帮忙，我拆不了了。

其实要说拆本子30块钱，老板娘也是不愿意的。这种HP的本子死难拆的，相比过去我拆过的华硕东芝索尼三星还要恶劣。何况平时我只拆IBM的，键盘螺丝一下一推C面基本就都能看见了，想怎么耍都简单。HP或者说康柏的本子基本耍最难拆的了。相比之下苹果都好拆多了

总之老板娘连翘带扣总之折腾了一会儿终于把这个本子拆开了，太不容易了。

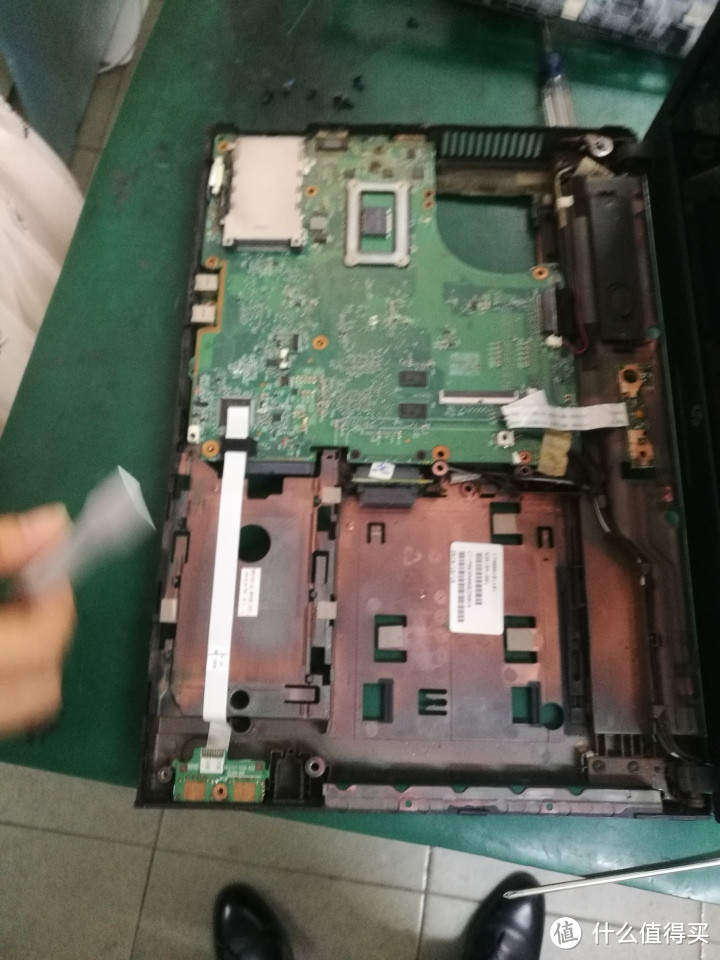

完了之后就能看到这次造成问题的罪魁祸首了

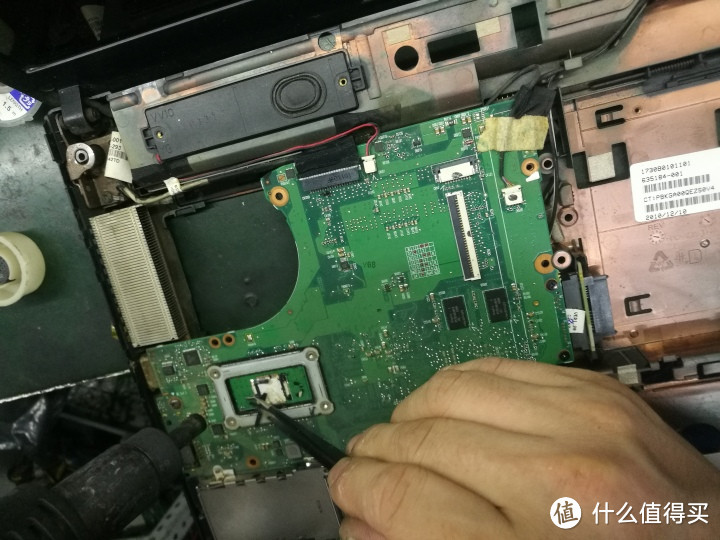

NEC大电容

正好在CPU背面，型号是OE907

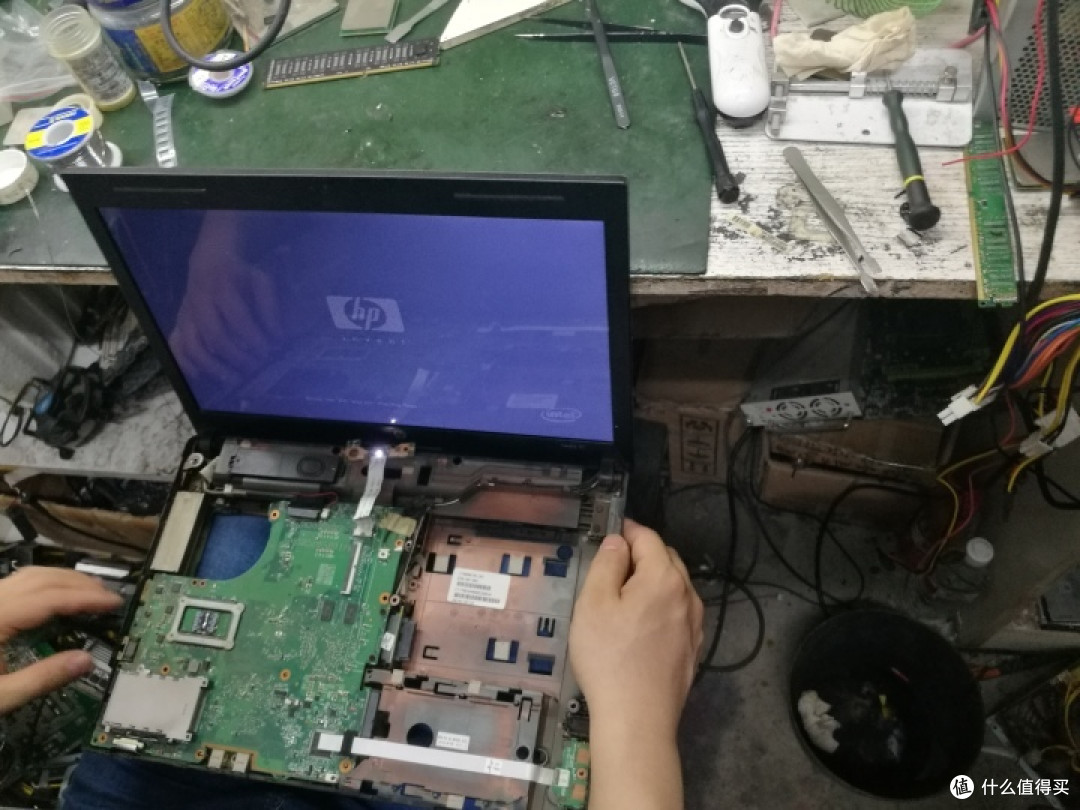

为了证明这个本子拆换电容之前没问题还特意这会儿点亮了一下，确定没问题才开始干活

这会儿这地方还有个AMD X4的CPU，我一看740，得，老推土机压路机打桩机的U，这个最便宜的X4 631实际上是双核四模块，10块钱包邮，APU核心屏蔽集显来的，我经常用来做CPU滴胶然后当摆设。至于740 860K之类的同理，都是双核U，高频+物理超线程，实际性能不如老45nm的X4 955那是肯定的，至于640T开核更是能直接吊打这玩意。老FM的板子一代二代都不通用，因为是集显板子还贵，所以非常不建议各位垃圾佬入手。

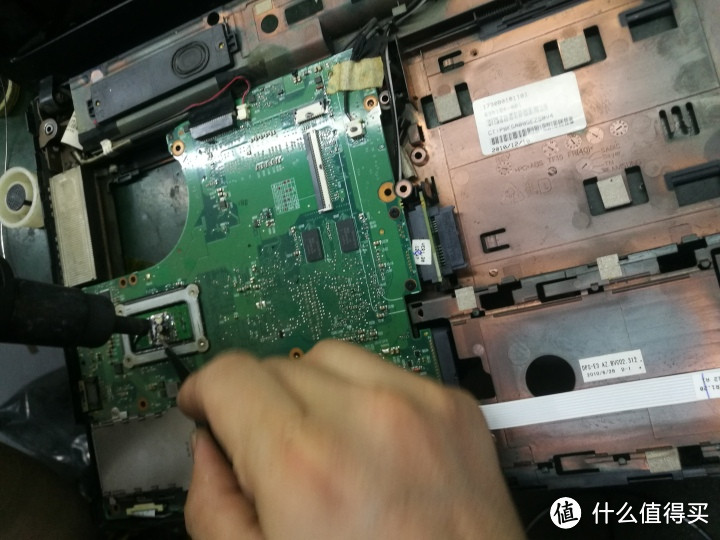

先在电容表面涂一层助焊剂，风枪300度左右吹软化

用镊子把顶盖摘掉

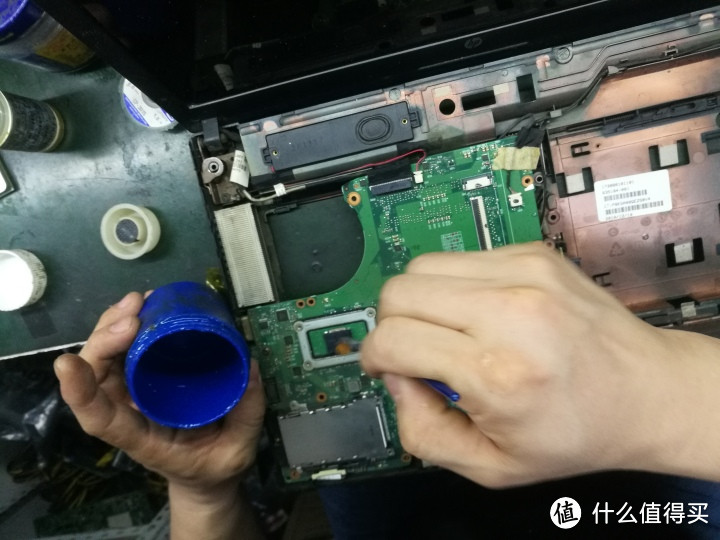

然后就可以看到电容器的本体了 这个其实就是电解电容，没什么好说的，风枪吹把上面的杂七杂八塑料什么的都拿掉

电容器不知道各位拆过没， 这种铝电解电容其实和聚合物电池有点像，都是用片状的材料卷的，聚合物电池的电极之间用聚合物填充，铝电解电容则是电解液。结构非常相似而区别是储存电能的方式，电池是化学能而电容是纯电势能。

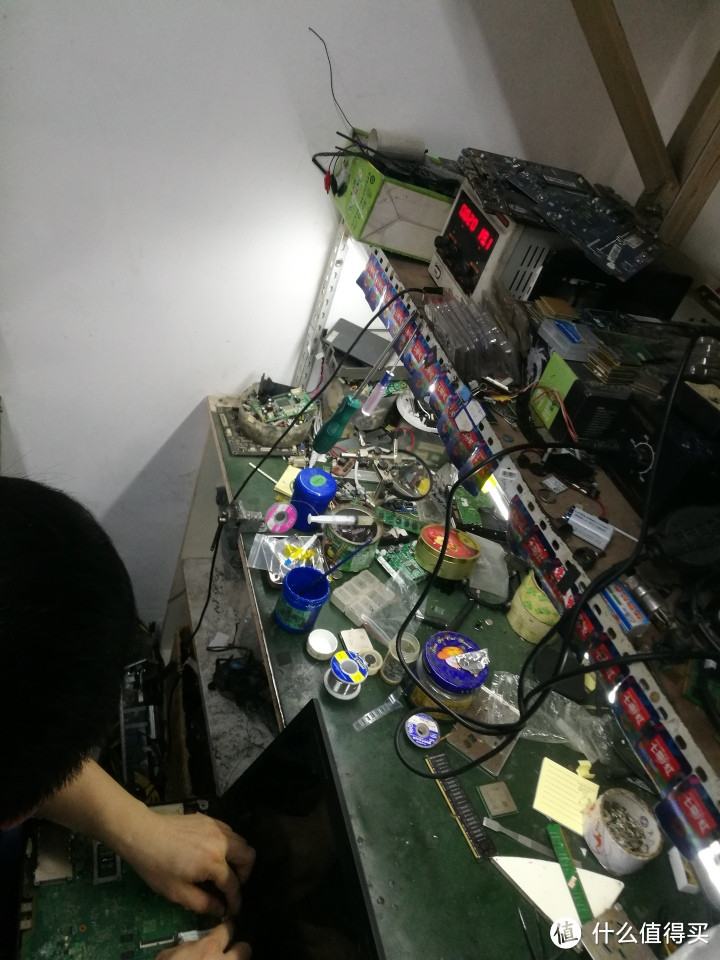

这边还有BGA焊台，之前老板不说我都没注意。一开始我还以为BGA焊台是个封闭的像箱子一样的东西呢，原来这个就是。

总之，把成片的电容器都拿掉

然后去掉四周的塑料壳

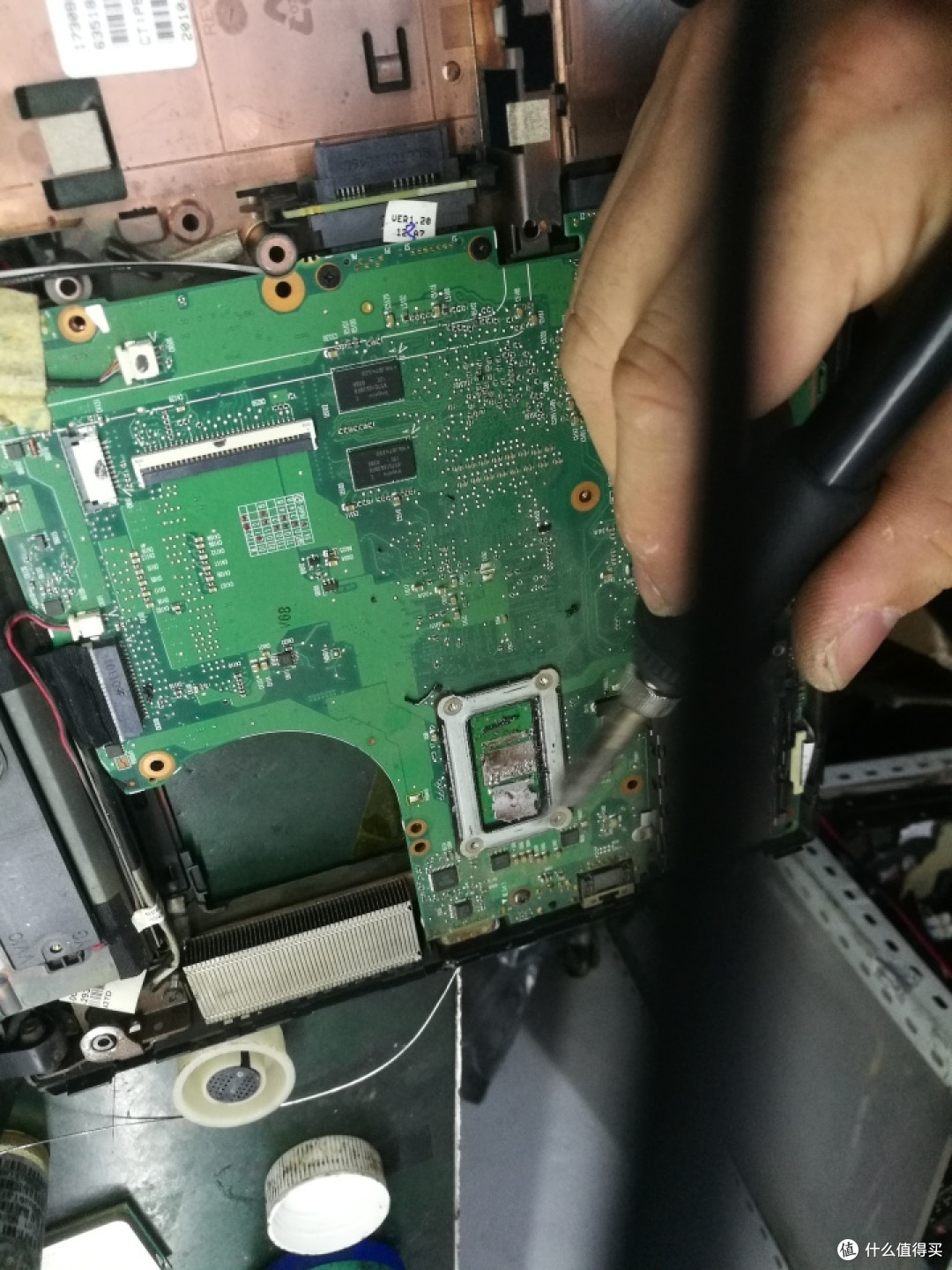

最后就能露出主板上的焊盘了

这里可以看到NEC大电容的焊盘是这种三排的结构，正常中央应该是负极接地的，两旁是正极。

这个HP的机器还算客气，不少机器的焊盘都是四条的，还需要在中间开刀

像这样

简单把表面清理干净之后就可以拆底壳了

最底层还有一片焊上的底，这个需要用焊台的刀头给它拆掉

然后就可以给焊盘上锡了

这里特别要说一下，拆这个电容器虽然用钳子和暴力也可以解决问题，但是如果要动焊台风枪的话需要焊台本身质量过硬。像是同样是936焊台，店里的白光焊台就比我之前费个大劲才舍得花80包邮买的国产焊台完全不一样。加热速度和质量方面，很可能用国产的焊台拆电容就拆不下来。

风枪也是安泰信的，质量都不错。虽然都是858A我一看我自己的，金卡思。至于我那936则是汉邦的，原厂压根没有刀头得自己配。所以硬件上的巨大差距还是有的，虽然东西看起来都是一样实际用起来那就真是谁用谁知道了。虽然吹个手机尾插之类的还是可以的，但是像是这种需要大功率高热量的场合就能见分晓了。

虽然老板的硬件不错，不过这个力特朗的电池就有点刺眼了，这个9V电池我不知道，力特朗的5号电池我劝各位别买，容量和质量虚的厉害。不信可以看看这个：力特朗镍氢电池容量测试

正常这会儿在上电容之前应该量一量焊盘，看看通不通，正常是不通的，通说明有地方短路。

结果怎么量怎么短，最后发现本子CPU没摘

老板说正常干活是应该摘CPU的，不过这个本子拆电容的时候CPU散热器还在，所以U也烧不坏。我倒是觉得这种P8800之类的CPU虽然前些日子略有涨价但是现在还是30块钱左右一颗，又不是P9600 9700一二百，坏了就坏了重买一个就完了。老板说虽然话是这么说但是干活还是应该那么干，我表示同意。

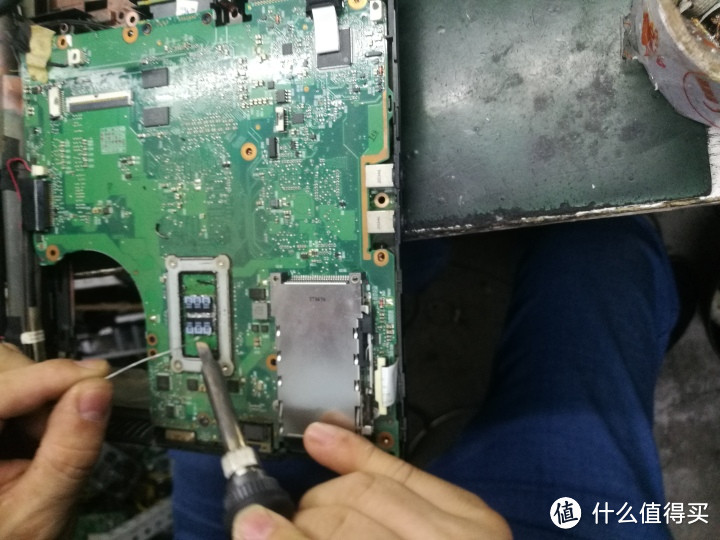

总之简单的量完不通之后就好办了，这个焊盘这么宽敞直接往上焊钽电解电容就行了

NEC的原厂电容我都没带来，因为不可能换上。

一开始老板的意思是这种电容你拿来的是新的4颗就够用了，我的意思是只要能点亮怎么也行。但是在维修过程中我把我买这个本子的理由包括之前我们老师怎么对我好的事都说了，所以老板听了之后最后还是按六颗电容给焊上的。

干这种活还是用刀头合适，虽然焊贴片我会（之前甚至尝试焊了排线）但是硬件来看我确实在硬件上还有很大的代差。

总之这种电容就一个一个焊就行了，这个焊盘够大。还好是这种焊盘。如果是窄条的四条焊盘如果想焊六个电容也比较困难。一般那就得斜着焊四个到五个电容了。不过正常来说330uf*4也有1300多了，容量是够用的，何况我们实测新电容都是400容量。同时钽电解电容ESR小意味着电容的滤波效果也好，理论上需要的容量也就更低。

总之，按照内负外正的排列焊好之后，基本上活就算干完了

可以看到老板的手艺还是非常好的，电容全部整齐的排列好了

给人看上去非常赏心悦目

然后再适当的补点焊锡，确保焊接牢固可靠就可以了

基本上这样就完成了 简单上表测下阻值，正常就可以上电了

上电测试的时候选用的是带电流表的可调电源，上转接头

正常点亮

然后基本上给机器原样装好就可以了

然后如果原先有系统就直接系统盘开机，长时间烤鸡看看能不能点住就完事了。老板说这个本子除了NEC电容以外，点不住还可能是CPU供电坏，事情就没这么简单

这会儿我原来那个系统盘让我拆了折腾黑苹果去了，这个机器上光驱位的固态盘是之前给我爸那个860K的机器换三星固态换下来的杂牌，TLC的颗粒我打开看过，单颗粒就有128G了。相比鱼上125包邮的850的3D TLC来说这种寿命短性能略差但是也算是能用，至少对于这个本来说我个人觉得固态就是个存系统的，重要资料SD卡移动硬盘机械盘NAS都做备份，用起来也问题不大。简单重做系统之后点着了一段时间没有异常，于是就可以收工了

顺带说下，测试这会儿这边老板还在焊内存，DDR3的。和老板谈了谈过去作为垃圾佬一直在用AMD专用条的事，结果老板说这个他也做过

确实厉害 我想我早晚有一天也能会焊BGA吧

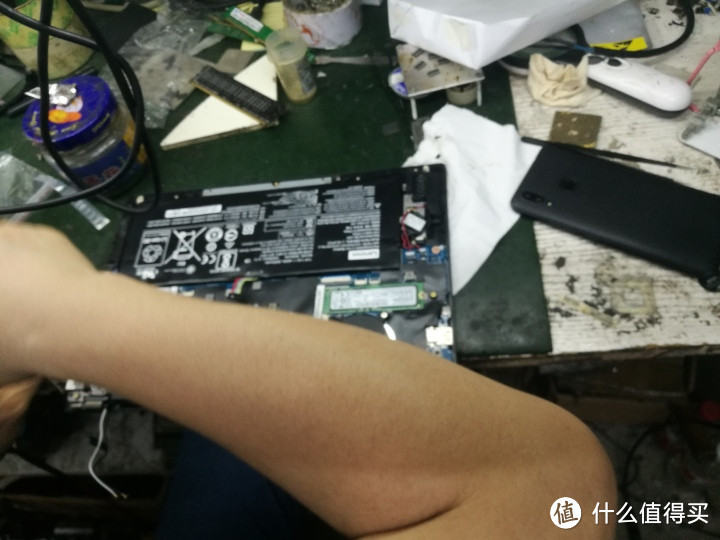

然后这会儿又来了个笔记本，联想的小新，说是家里孩子一脚给屏轴踹了 然后电脑点了一会儿就灭了
